BEDIENUNGSANLEITUNG ATLP7 AUDIO TECHNICA

Bedienungsanleitung Riemenbetriebener Plattenspieler

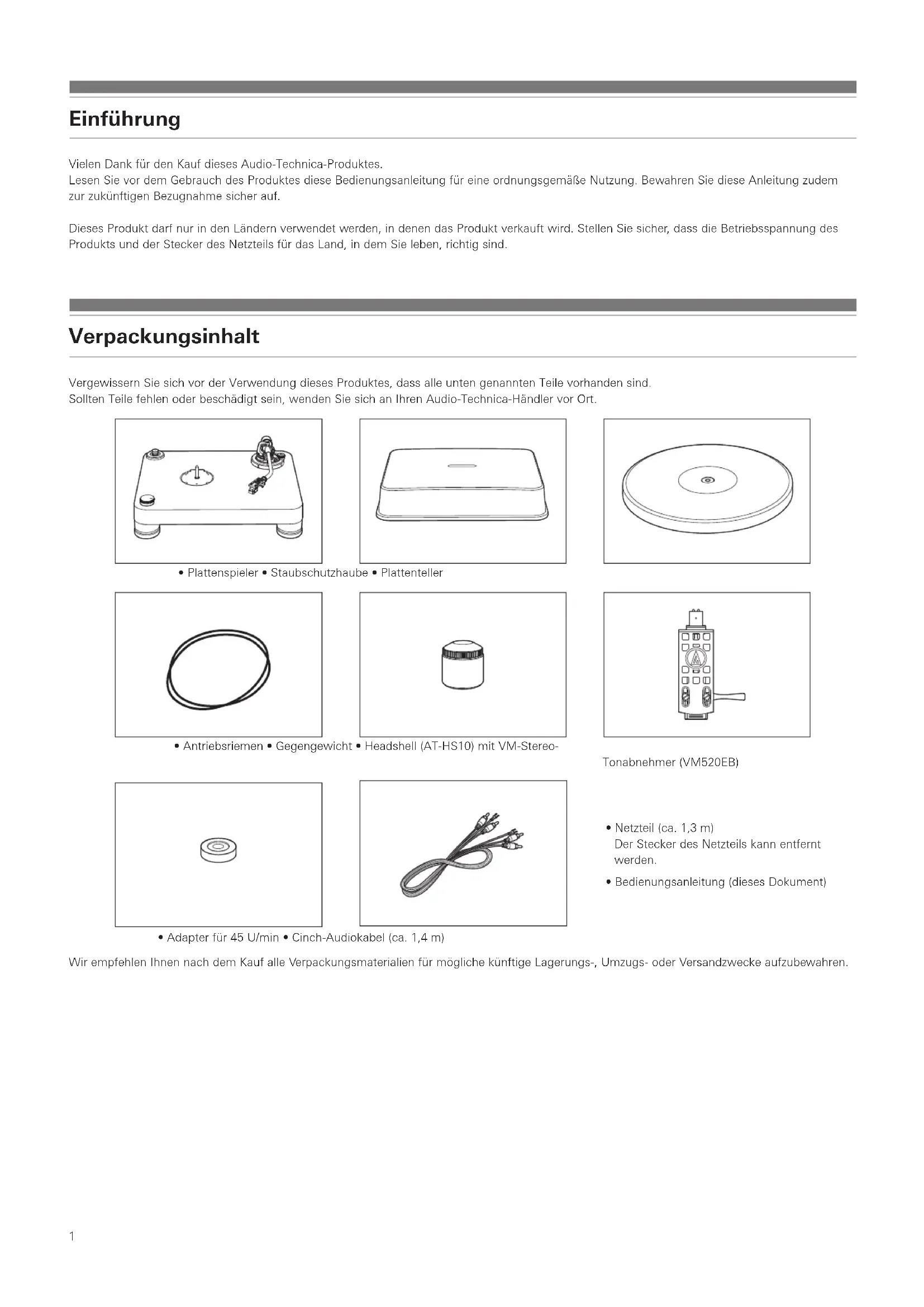

Memo1 Einführung Vielen Dank für den Kauf dieses Audio-Technica-Produktes. Lesen Sie vor dem Gebrauch des Produktes diese Bedienungsanleitung für eine ordnungsgemäße Nutzung. Bewahren Sie diese Anleitung zudem zur zukünftigen Bezugnahme sicher auf. Dieses Produkt darf nur in den Ländern verwendet werden, in denen das Produkt verkauft wird. Stellen Sie sicher, dass die Betriebsspannung des Produkts und der Stecker des Netzteils für das Land, in dem Sie leben, richtig sind. Verpackungsinhalt Vergewissern Sie sich vor der Verwendung dieses Produktes, dass alle unten genannten Teile vorhanden sind. Sollten Teile fehlen oder beschädigt sein, wenden Sie sich an Ihren Audio-Technica-Händler vor Ort.

• Plattenspieler • Staubschutzhaube • Plattenteller

• Antriebsriemen • Gegengewicht • Headshell (AT-HS10) mit VM-Stereo- Tonabnehmer (VM520EB)

• Netzteil (ca. 1,3m) Der Stecker des Netzteils kann entfernt werden.

• Bedienungsanleitung (dieses Dokument)

• Adapter für 45 U/min • Cinch-Audiokabel (ca. 1,4m) Wir empfehlen Ihnen nach dem Kauf alle Verpackungsmaterialien für mögliche künftige Lagerungs-, Umzugs- oder Versandzwecke aufzubewahren.2

Sicherheitshinweise Wichtige Informationen Warnung: Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus, um die Gefahr eines Brands oder Stromschlags zu vermeiden. Vorsicht: Das Gerät darf weder Tropf- noch Spritzwasser ausgesetzt werden. Öffnen Sie das Gehäuse nicht, um die Gefahr eines Stromschlags zu vermeiden. Überlassen Sie Wartungs- oder Reparaturarbeiten nur qualifiziertem Fachpersonal. Das Gerät darf keiner übermäßigen Hitzeeinwirkung, beispielsweise direktem Sonnenlicht, Feuer oder ähnlichem, ausgesetzt werden. Schützen Sie das Gerät vor starken Erschütterungen. Dieses Gerät sollte in der Nähe einer Steckdose platziert werden, damit Sie das Netzteil jederzeit schnell erreichen können. Trennen Sie das Netzteil in einem Notfall unverzüglich. Stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände (z.B. Vasen) auf das Gerät. Stellen Sie keine offenen Feuerquellen (wie brennende Kerzen) auf das Gerät, um die Gefahr eines Brands zu vermeiden. Stellen Sie dieses Gerät nicht an einem beengten Ort auf, wie beispielsweise einem Bücherregal oder Ähnlichem. Installieren Sie das Gerät nur an Orten mit guter Belüftung. Gebrauchshinweise Plattenspieler

• Verwenden Sie das Produkt nicht an Orten, die besonders heiß, feucht oder verschmutzt sind bzw. extremen Vibrationen ausgesetzt sind und stellen Sie das Produkt nicht dort auf.

• Das Produkt sollte auf einer flachen und geraden Oberfläche aufgestellt werden. Tonabnehmer

• Senken Sie die Schutzkappe, um die Abtastnadel zu schützen, wenn das Produkt nicht verwendet wird.

• Berühren Sie die Abtastnadel des Tonabnehmers nicht mit Ihren Fingern.

• Achten Sie darauf, dass die Abtastnadel des Tonabnehmers nicht gegen den Plattenteller oder den Rand der Schallplatte stößt.3 Bezeichnung und Funktion der Teile Abbildungen

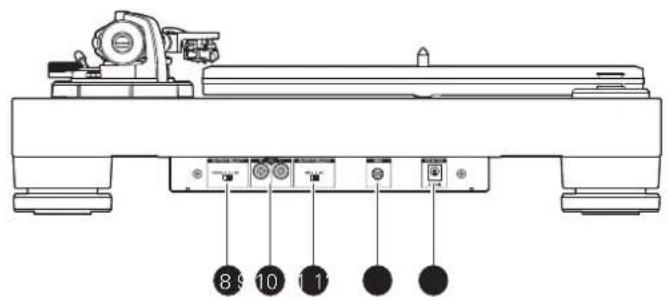

Vorverstärker-Wahlschalter Wenn ein Anschluss an die PHONO-Eingangsbuchse eines Verstärkers vorgenommen wird, muss dieser Schalter in die PHONO-Position gestellt werden. Wenn das Gerät an die AUX- Buchse eines Verstärkers angeschlossen wird, muss dieser Schalter in die LINE-Position gestellt werden.

Stereoausgangsklemmen Zum Anschließen des Cinch-Audiokabels. Schließen Sie dieses entweder an die PHONO-Eingangsbuchse des Verstärkers oder seine Line-Eingangsbuchse an. Die rote Buchse ist für den rechten Kanal und die weiße Buchse für den linken Kanal vorgesehen.

MM (VM)/MC-Tonabnehmer-Auswahlschalter Bei der Verwendung eines MM (VM)-Tonabnehmers muss dieser Schalter in die MM-Position gestellt werden. Bei der Verwendung eines MC-Tonabnehmers muss dieser Schalter in die MC-Position gestellt werden.

Erdungsanschluss (Masse) Schließen Sie den Erdungsanschluss (Masse) des Verstärkers über die Erdungsleitung des Cinch-Audiokabels an diese Buchse an.

Netzeingangsbuchse Zum Anschließen des Netzteils.

Steuerregler Dient zum Starten und Stoppen des Geräts sowie zum Auswählen der Plattentellergeschwindigkeit.

Tonarm Weitere Details finden Sie unter „Tonarm“ auf S. 4.

Füße Justieren Sie die Nivellierung des Produkts.

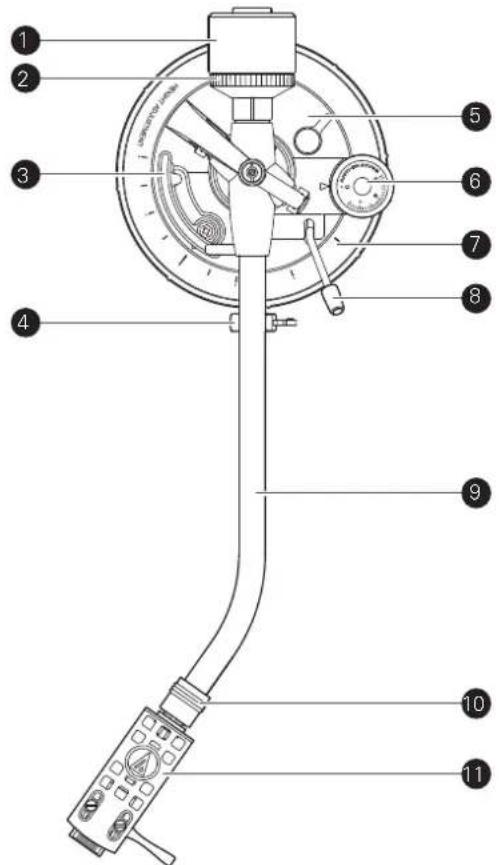

Bezeichnung und Funktion der Teile Tonarm

Gegengewicht Balanciert den Tonarm aus und sorgt für die richtige Auflagekraft.

Auflagekraft-Passring Passt die Auflagekraft an.

Tonarmlift Bewegt den Tonarm vertikal über die Oberfläche der Schallplatte.

Tonarmstütze mit Klammer Sichern Sie den Tonarm mit der Klammer, damit er sich nicht bewegt.

Tonarmhöhenverstellhebel

Anti-Skating-Drehrad Während die Schallplatte abgespielt wird, wirkt eine Kraft auf die Spitze der Abtastnadel, die versucht, sie nach innen zu ziehen. Diese Kraft kann aufgehoben werden, indem der gleiche Wert für die Anti-Skating-Funktion und die Auflagekraft eingestellt wird.

Tonarmhöheneinstellrad Stellen Sie die Höhe des Tonarms mit dem Einstellrad ein.

Verriegelungsring Drehen Sie den Ring nach links (entgegen dem Uhrzeigersinn), um die Headshell zu sichern. Um die Headshell zu entfernen, drehen Sie den Ring nach rechts.

Headshell und Tonabnehmer Der Tonabnehmer (VM520EB) ist an der Headshell (AT-HS10) befestigt.

Einrichten des Geräts Einsetzen des Plattentellers Vor der erstmaligen Verwendung des Produkts sind einige vorbereitende Schritte erforderlich. Schließen Sie das Netzteil erst an, wenn die Montage abgeschlossen ist.

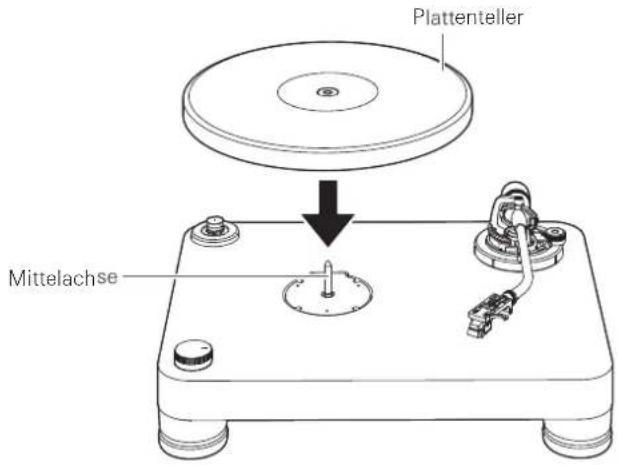

1. Setzen Sie den Plattenteller auf die Mittelachse.

• Um Beschädigung der Mittelachse beim Aufsetzen des Plattentellers zu vermeiden, richten Sie die Öffnung an der Mittelachse aus und setzen Sie den Plattenteller dann langsam ein.

Vergewissern Sie sich, dass der Plattenteller vollständig auf der Mittelachse sitzt.

2. Befestigen Sie den Riemen zuerst am Plattenteller und erst dann

an der Riemenscheibe.

Stellen Sie sicher, dass der Riemen nicht verdreht wird. Einrichten des Plattenspielers

• Positionieren Sie das Produkt auf einer geraden Oberfläche.

• Um Vibrations- und Schalldruckeffekte zu vermeiden, sollte das Produkt nicht neben Objekten wie Lautsprechern aufgestellt werden.

• Das Produkt kann möglicherweise Radiowellen aufnehmen, wenn es neben einem Radio aufgestellt wird. Halten Sie das Produkt daher von Radiogeräten fern.

• Wenn das Produkt in der Nähe von Geräten platziert wird, die starke Funkwellen abstrahlen (wie ein Mobiltelefon usw.), könnte Rauschen auftreten. Nivellieren des Plattenspielers

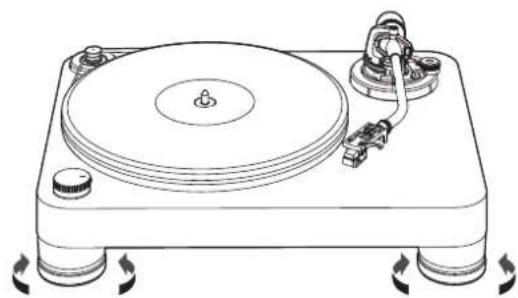

Nachdem das Produkt am gewünschten Ort aufgestellt worden ist, muss es mithilfe der Füße nivelliert werden, d.h. in eine waagerechte Position gebracht werden.

• Verwenden Sie bei Bedarf eine Wasserwaage (separat erhältlich), um sicherzustellen, dass das Produkt nivelliert ist. Montage des Tonarms

1. Entfernen Sie den Kabelbinder, der während der Auslieferung zur

Sicherung des Tonarms angebracht war.

Sichern Sie den Tonarm vorübergehend mit der Klammer an der Tonarmstütze.

2. Setzen Sie die Headshell in den Tonarm ein.

Halten Sie die Headshell an ihrer rechten und linken Kante fest, um nicht die Abtastnadel zu beschädigen oder die Drähte des Tonabnehmers zu trennen.

3. Drehen Sie den Verriegelungsring mit eingesetzter Headshell

entgegen dem Uhrzeigersinn (nach links).

4. Befestigen Sie das Gegengewicht am Ende des Tonarms und

drehen Sie es langsam entgegen dem Uhrzeigersinn (nach links), während der Auflagekraft-Passring nach vorn zeigt. Gerade Verdreht Mittelachse Plattenteller Riemen Riemenscheibe Verriegelungsring6

Einrichten des Geräts Tonarmbalance und Auflagekraft Damit der Tonabnehmer den Ton korrekt von den Rillen der Schallplatte ausliest, muss die Tonarmbalance und die Auflagekraft gemäß den Spezifikationen des Tonabnehmers angepasst werden. Wenn die Tonarmbalance und die Auflagekraft nicht angemessen justiert wurden, kann möglicherweise die Schallplatte oder die Abtastnadel des Tonabnehmers beschädigt werden.

• Ziehen Sie beim Justieren der Tonarmbalance und der Auflagekraft die Abtastnadel des Tonabnehmers nicht über die Schallplatte oder den Plattenteller. Dies könnte die Abtastnadel beschädigen. Einstellen der Tonarmbalance

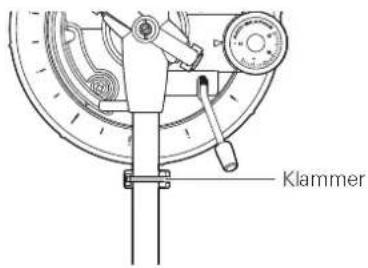

1. Halten Sie die Headshell vorsichtig fest, damit sich der Tonarm

nicht bewegt, und entfernen Sie die Klammer.

• Der Tonarm ist geneigt, da die Balance noch eingestellt werden muss.

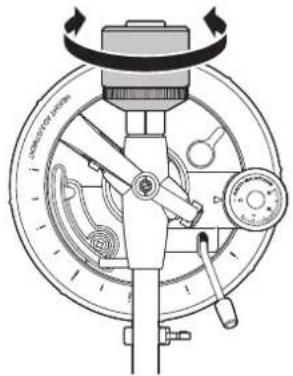

2. Halten Sie die Headshell weiterhin vorsichtig fest und drehen Sie

das Gegengewicht, um die Tonarmbalance einzustellen.

• Passen Sie die Balance an, damit der Tonarm gerade ausgerichtet ist, wenn Sie die Headshell loslassen.

3. Setzen Sie den Tonarm wieder auf die Tonarmstütze.

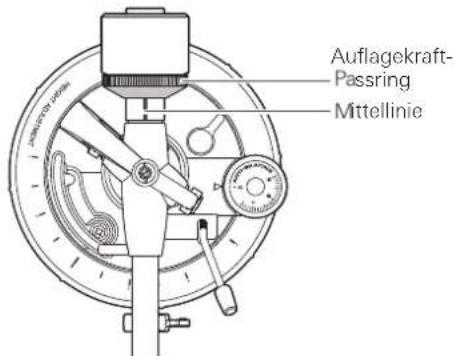

Einstellen der Auflagekraft

1. Halten Sie das Gegengewicht fest, damit es sich nicht bewegt,

und drehen Sie den Auflagekraft-Passring, bis die „0“-Position mit der Mittellinie am Ende des Tonarms übereinstimmt.

Die Auflagekraft wird nicht einfach durch Drehen des Auflagekraft-Passrings eingestellt.

Drehen Sie das Gegengewicht und den Auflagekraft-Passring gemeinsam entgegen dem Uhrzeigersinn (nach links), bis der Wert der Mittellinie der empfohlenen Auflagekraft des verwendeten Tonabnehmers entspricht.

• Angaben zur empfohlenen Auflagekraft entnehmen Sie bitte den Spezifikationen des Tonabnehmer-Herstellers.

• Der Wert für die Auflagekraft des Tonabnehmers, der diesem Produkt beiliegt, beträgt 2,0g. Einstellen der Anti-Skating-Funktion Während die Schallplatte abgespielt wird, wirkt eine Kraft auf die Spitze der Abtastnadel, die versucht, sie nach innen zu ziehen. Diese Kraft kann aufgehoben werden, indem der gleiche Wert für die Anti-Skating- Funktion und die Auflagekraft eingestellt wird.

1. Stellen Sie das Anti-Skating-Drehrad so ein, dass es den gleichen

Wert wie die Auflagekraft hat.

• Der Wert für die Auflagekraft des Tonabnehmers, der diesem Produkt beiliegt, beträgt 2,0g. Tonarm Gegengewicht So einstellen, dass der Tonarm gerade ausgerichtet ist Klammer Mittellinie Auflagekraft- Passring7 Einrichten des Geräts Anbringen/Entfernen der Staubschutzhaube

Die Staubschutzhaube soll die empfindlichen Teile des Produkts schützen, wenn es nicht verwendet wird. Sie sollte abgenommen bleiben, während Schallplatten abgespielt werden.

Verwendung der Staubschutzhaube beim Abspielen kann Beschädigung von Schallplatten oder Beeinträchtigung des Klangs verursachen.

Gehen Sie vorsichtig vor, wenn Sie die Staubschutzhaube am Plattenspieler anbringen oder abnehmen. Einstellen des MM (VM)/MC-Tonabnehmer-Auswahlschalters Bei der Verwendung eines Moving-Magnet-Tonabnehmers (MM oder VM) muss dieser Schalter in die MM-Position gestellt werden. Bei der Verwendung eines Moving-Coil-Tonabnehmers (MC) muss dieser Schalter in die MC-Position gestellt werden.

Dieser Schalter ist bei Auslieferung ab Werk auf die MM-Position gestellt. Da es sich bei dem diesem Produkt beiliegenden Tonabnehmer (VM520EB) um einen VM-Stereo-Tonabnehmer handelt, lassen Sie den Schalter in MM-Position, solange Sie diesen Tonabnehmer verwenden. Einstellen des Vorverstärker-Wahlschalters Dieses Produkt ist mit einer integrierten Phono-Equalizer-Funktion ausgestattet. Sie können das Produkt auch dann verwenden, wenn Sie über keinen Phono-Verstärker oder kein anschließbares Gerät mit integriertem Phono-Verstärker verfügen, indem Sie einen Aktivlautsprecher usw. anschließen. Stellen Sie den Ausgang mit dem Vorverstärker-Wahlschalter, wie unten angezeigt, ein. Verwendetes anschließbares Gerät Position des Vorverstärker- Wahlschalters Anschlussposition des Cinch-Audiokabels Gerät mit Phono- Eingang PHONO Phono-Eingangsbuchse und Erdungsanschluss (Masse) des anschließbaren Geräts Gerät ohne Phono- Eingang LINE AUX- oder LINE- Eingangsbuchse des anschließbaren Geräts PC-Soundkarte LINE LINE-Eingangsbuchse* der Soundkarte

• Es ist eventuell ein Audioadapter (separat erhältlich) erforderlich, um das Cinch- Audiokabel an die LINE-Eingangsbuchse der PC-Soundkarte anzuschließen. Anschluss an externe Geräte (Aktivlautsprecher, Verstärker usw.) Stellen Sie den Vorverstärker-Wahlschalter korrekt ein und verbinden Sie das Cinch-Audiokabel mit einer Eingangsbuchse, die mit dem anschließbaren Gerät, das Sie verwenden (Verstärker, Empfänger, Aktivlautsprecher, Soundkarte usw.) kompatibel ist.

• Die rote Buchse des Cinch-Audiokabels ist für den rechten Kanal (R) und die weiße Buchse für den linken Kanal (L) vorgesehen.

• Je nach anschließbarem Gerät ist eventuell ein Erdungsanschluss (Masse) in der Nähe der Phono-Eingangsbuchse vorhanden. Schließen Sie in diesem Fall die Erdungsleitung des Cinch-Audiokabels daran an. Damit wird ein tiefes Brummen verhindert, das anderenfalls eventuell beim Abspielen der Schallplatte zu hören ist. Anschließen des Netzteils Dieses Produkt ist nicht mit einem Betriebsschalter ausgestattet. Es liegt immer ein Ruhestrom an, selbst wenn das Gerät nicht verwendet wird. Trennen Sie das Netzteil von der Steckdose, wenn das Produkt längere Zeit nicht verwendet wird.

1. Schließen Sie das Netzteilkabel an die Netzeingangsbuchse an.

2. Stecken Sie das Netzteil in eine Steckdose.

• Vergewissern Sie sich, dass sich der Steuerregler in der „STOP“-Position befindet.

• Wenn eine Schallplatte unverzüglich nach dem Verbinden des Netzteils mit einer Steckdose abgespielt wird, kann der ausgegebene Ton eventuell verzerrt sein. Nachdem Sie das Netzteil mit der Steckdose verbunden haben, warten Sie einen kurzen Moment (etwa 30 Sekunden), bevor Sie eine Schallplatte abspielen. Mit PHONO-Eingang* Mit PHONO-Eingang* Ohne PHONO-Eingang Ohne PHONO-Eingang An die Steckdose An die Steckdose Anschließbares Gerät (Verstärker usw.)8

Wiedergabe einer Schallplatte Vor der Wiedergabe einer Schallplatte

Bringen Sie die Schutzkappe des Tonabnehmers wieder in die Ausgangs-Obenposition.

Wenn der Tonarm an der Tonarmstütze befestigt ist, entfernen Sie die Klammer.

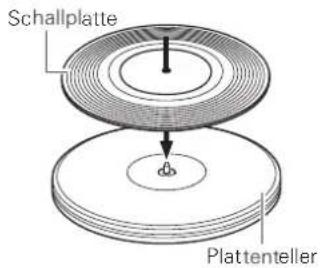

2. Legen Sie eine Schallplatte so auf den Plattenteller, dass das

Loch in ihrer Mitte auf der Mittelachse sitzt.

• Befestigen Sie bei der Verwendung einer Schallplatte für 45 U/min den Adapter für 45 U/min (siehe Abbildung rechts unten). Wiedergabe einer Schallplatte Verringern Sie die Lautstärke des Verstärkers, des Lautsprechers usw. auf angemessene Weise.

1. Wählen Sie die Geschwindigkeit mit dem Steuerregler aus.

Wählen Sie „33“ für eine Schallplatte mit 33-⁄ U⁄min oder „45“ für eine Schallplatte mit 45 U/min.

• Die Schallplatte beginnt sich zu drehen.

2. Heben Sie den Tonarm an, indem Sie den Tonarmlift-Bedienhebel

in die NACH OBEN-Position bewegen.

Positionieren Sie den Tonarm über der gewünschten Stelle (Rille) der Platte.

4. Senken Sie den Tonarm, indem Sie den Tonarmlift-Bedienhebel in

die NACH UNTEN-Position bewegen. Der Tonarm sinkt langsam auf die Platte, woraufhin diese abgespielt wird.

Überspringen Sie alternativ die Schritte 2 bis 4 und heben Sie die Headshell mit Ihren Fingern an, positionieren Sie den Tonarm über der gewünschten Stelle auf der Schallplatte und setzen Sie die Headshell auf der Schallplatte ab, um mit der Wiedergabe zu beginnen.

Setzen Sie das Gerät während der Wiedergabe keinen starken Stößen aus. Anhalten der Wiedergabe

Verringern Sie die Lautstärke des Verstärkers, des Lautsprechers usw. auf angemessene Weise, und heben Sie den Tonarm mit dem Tonarmlift-Bedienhebel an. Stoppen der Wiedergabe

Verringern Sie die Lautstärke des Verstärkers, des Lautsprechers usw. auf angemessene Weise.

Heben Sie den Tonarmlift-Bedienhebel an, setzen Sie den Tonarm auf die Tonarmstütze und befestigen Sie ihn mit der Klammer.

Drehen Sie den Steuerregler in die „STOP“-Position.

Der Plattenteller verlangsamt sich und die Drehung stoppt.

Entnehmen Sie die Schallplatte, nachdem der Plattenteller zum völligen Stillstand gekommen ist.

Um die Schallplatte vor Kratzern und Verformungen zu schützen, nehmen Sie sie nach dem Gebrauch ab.

Verwenden Sie ausschließlich den mitgelieferten Plattenteller.

Dieses Produkt ist nicht für DJs vorgesehen. Berühren Sie nicht die Schallplatte oder den Plattenteller, während eine Schallplatte abgespielt wird. Pflege Plattenspieler

Wenn der Plattenspieler verschmutzt oder verstaubt ist, trennen Sie zuerst den Netzstecker und entfernen Sie dann jeglichen Schmutz und Staub mit einem weichen, trockenen Tuch.

Verwenden Sie kein Benzin, keinen Verdünner usw.

Wenn das Produkt für längere Zeit nicht verwendet wird, trennen Sie den Netzstecker von der Steckdose und wickeln Sie das Gerät in eine Plastiktüte. Das Gerät darf nicht feucht werden. Spitze der Abtastnadel

Wenn Schmutz an der Spitze der Abtastnadel haftet, reinigen Sie sie mit einem handelsüblichen Pinsel.

Wenn die Spitze der Abtastnadel erheblich verschmutzt ist, empfehlen wir die Verwendung eines Abtastnadelreinigers (separat erhältlich). Reinigen Sie die Spitze der Abtastnadel, indem Sie den Pinsel von der Rück- zur Vorderseite der Abtastnadel bewegen. STOP

Adapter für 45 U/min Bei 33-1/3 Umdrehungen pro Minute Bei 45 Umdrehungen pro Minute Schallplatte Plattenteller Tonarmlift- Bedienhebel Schutzkappe9 Austauschen der Abtastnadel Entfernen der Abtastnadel

• Wenn die Spitze der Abtastnadel des Tonabnehmers verschlissen ist, kann sich die Tonqualität verschlechtern, aber auch die Schallplatten beschädigt werden.

• Generell sollte die Abtastnadel nach einer Betriebszeit von 300 Stunden ersetzt werden.

• Trennen Sie unbedingt den Stecker des Netzkabels des Gerät von der Steckdose.

1. Lösen Sie die Headshell vom Tonarm.

• Befestigen Sie den Tonarm mit der Klammer und entfernen Sie die Headshell dann vorsichtig.

2. Senken Sie die Schutzkappe des Tonabnehmers ab und entfernen

Sie die Abtastnadel, indem Sie sie in Pfeilrichtung ziehen. Einsetzen einer neuen Ersatznadel

1. Befestigen Sie die neue Ersatznadel am Tonabnehmer.

2. Befestigen Sie die Headshell am Tonarm.

Austauschen des Tonabnehmers Wenn Sie den Tonabnehmer (VM520EB), der diesem Produkt beiliegt, mit einem anderen handelsüblichen Tonabnehmer ersetzen, wenden Sie sich an die Bedienungsanleitung des neuen Tonabnehmers. Nachdem Sie den alten Tonabnehmer durch einen Neuen ersetzt haben, müssen der Überhang, die Balance und Auflagekraft des Tonarms neu angepasst werden.

1. Lösen Sie die Headshell vom Tonarm.

• Verwenden Sie die Klammer zum Befestigen des Tonarms und entfernen Sie die Headshell dann vorsichtig.

2. Entfernen Sie die Abtastnadel vom Tonabnehmer.

• Details finden Sie unter „Entfernen der Abtastnadel“ auf Seite 9.

3. Entfernen Sie die Drahtenden.

• Achten Sie darauf, die Drahtenden nicht zu beschädigen.

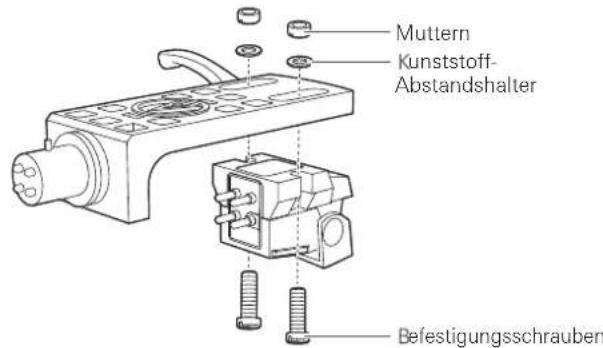

4. Entfernen Sie die Befestigungsschrauben mit einem

handelsüblichen, metallfreien Schlitzschraubendreher und entfernen Sie dann die Headshell vom Tonabnehmer.

5. Details zur Montage des neuen Tonabnehmers und zum

Anschließen der Drahtenden finden Sie in dessen Bedienungsanleitung.

6. Ziehen Sie die Befestigungsschrauben an beiden Stellen mit

einem handelsüblichen, metallfreien Schlitzschraubendreher an und passen Sie anschließend den Überhang an.

• Weitere Details finden Sie unter „Anpassen des Überhangs“ auf S. 11.

• Ziehen Sie die Schrauben nach dem Abschluss der Anpassungen fest an.

7. Befestigen Sie die Headshell am Tonarm.

8. Stellen Sie die Höhe des Tonarms ein.

• Beziehen Sie sich während dieser Einstellungen auf „Einstellen der Tonarmhöhe“ auf Seite 10.

9. Passen Sie die Tonarmbalance und Auflagekraft an.

• Details finden Sie unter „Tonarmbalance und Auflagekraft“ auf Seite 6. Senken Ziehen Die Position der inneren Noppen ausrichten. Kunststoff- Abstandshalter Befestigungsschrauben Muttern10

Austauschen des Riemens

• Beim Riemen handelt es sich um ein Verschleißteil. Ersetzen Sie den Riemen, wenn die Wiedergabegeschwindigkeit sich verringert oder unregelmäßige Drehungen auftreten. Generell empfehlen wir, den Riemen jährlich auszutauschen.

• Trennen Sie vor dem Austauschen des Riemens unbedingt den Netzstecker des Gerät von der Steckdose.

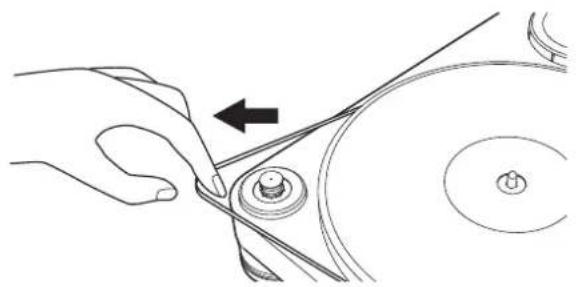

1. Entfernen Sie den alten Riemen.

2. Befestigen Sie den neuen Riemen zuerst am Plattenteller und erst

dann an der Riemenscheibe.

• Achten Sie beim Befestigen des Riemens an der Riemenscheibe darauf, dass sich der Riemen nicht verdreht. Einstellen der Tonarmhöhe Wenn ein anderer als der mitgelieferte Tonabnehmer eingesetzt wird, muss ein geeigneter Abstand zwischen dem Tonabnehmer und der Oberfläche der Schallplatte gewährleistet werden. Setzen Sie die Abtastnadel auf die Schallplatte und vergewissern Sie sich, ob der Tonarm parallel zur Schallplattenoberfläche ist. Wenn er nicht parallel ist, muss die Tonarmhöhe eingestellt werden.

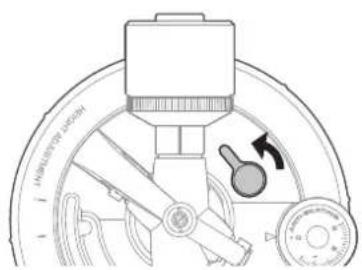

1. Drehen Sie den Tonarmhöhenverstellhebel zum Lösen der

2. Drehen Sie das Tonarmhöheneinstellrad und stellen Sie die

3. Drehen Sie den Tonarmhöhenverstellhebel nach Abschluss der

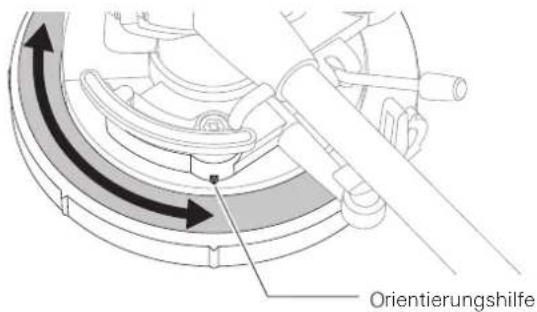

Einstellungen, um den Tonarm einzustellen. Orientierungshilfe11 Anpassen des Überhangs Die Position des Tonabnehmers muss exakt bestimmt werden (das Anpassen des Überhangs), wenn ein anderer als der mitgelieferte Tonabnehmer oder Headshell befestigt wird.

Befestigen Sie den Tonabnehmer so, dass er parallel zur Headshell ausgerichtet ist.

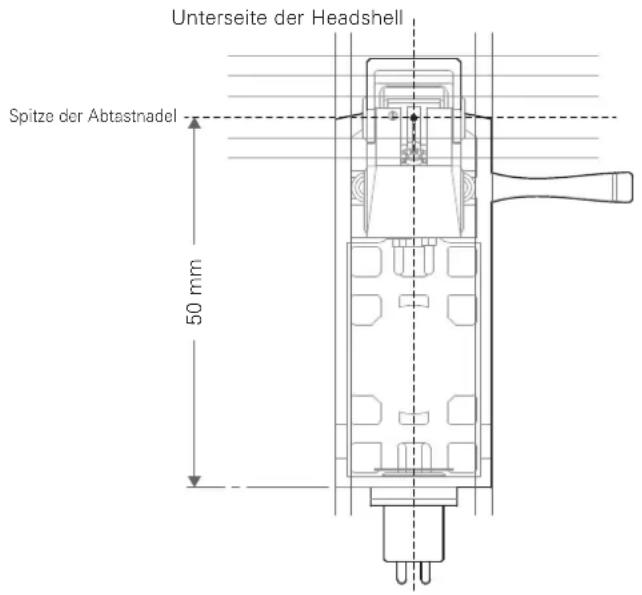

Bringen Sie die Positionen des Tonabnehmers und der Headshell mit der Abbildung unten zur Deckung und befestigen Sie den Tonabnehmer so, dass er parallel zur Headshell ist.

2. Befestigen Sie den Tonabnehmer so, dass er senkrecht zur

Oberseite der Headshell ausgerichtet ist. Transport des Plattenspielers Wickeln Sie den Plattenspieler wieder in die Originalverpackungsmaterialien in umgekehrter Reihenfolge zum Auspacken. Wenn Sie die Verpackungsmaterialien nicht mehr zur Hand haben, ergreifen Sie folgenden Maßnahmen:

Trennen Sie den Stecker des Netzkabels von der Steckdose, entfernen Sie den Plattenteller und wickeln Sie die Teile dann so ein, dass sie nicht beschädigt werden. Wenn das Produkt mit eingesetztem Plattenteller transportiert wird, könnte die Mittelachse beschädigt werden.

Befestigen Sie den Tonarm mit der Klammer.

Entfernen Sie das Gegengewicht.

Entfernen Sie die Headshell vom Tonarm, während die Schutzkappe des Tonabnehmers abgesenkt ist, und wickeln Sie die gesamte Headshell-Komponente dann so ein, dass sie nicht beschädigt wird.

Wickeln Sie den Plattenspieler in Papier oder ein weiches Tuch ein, damit er nicht beschädigt wird. Diese Abbildung stellt die tatsächliche Größe dar. Setzen Sie die Headshell auf die Abbildung unten und stellen Sie dann die Spitze der Abtastnadel des neuen Tonabnehmers auf die Linien für die „Spitze der Abtastnadel“ des Tonabnehmers ein. Überhang-Einstellschablone Unterseite der Headshell Spitze der Abtastnadel 50 mm Vorderseite der Headshell12

Fehlerbehebung Problem Lösung Der Plattenteller dreht sich nicht.

Ist das Netzteil mit der Steckdose verbunden? Verbinden Sie das Netzteil mit der Steckdose.

Hat sich der Stecker des Netzteils gelöst? Prüfen Sie, ob der Stecker am Netzteil befestigt ist.

Ist der Riemen vom Plattenteller gesprungen? Setzen Sie den Riemen ordnungsgemäß auf den Plattenteller.

Ist der Riemen auf der Riemenscheibe platziert? Überprüfen Sie, ob der Riemen ordnungsgemäß auf der Riemenscheibe platziert ist.

Ist der Riemen beschädigt? Ersetzen Sie den Riemen mit einem Neuen. Der Plattenteller dreht sich, aber es wird kein Ton ausgegeben oder die Lautstärke ist sehr gering.

Sind die Funktionseinstellungen und der Eingang für die angeschlossenen Geräte (Verstärker usw.) korrekt ausgewählt? Überprüfen Sie, ob die Einstellungen für das angeschlossene Gerät richtig sind.

Ist die Abtastnadel beschädigt? Prüfen Sie die Abtastnadel und ersetzen Sie sie bei Bedarf.

Ist die Abtastnadel ordnungsgemäß in den Tonabnehmer eingesetzt? Prüfen Sie den Tonabnehmer und passen Sie ihn bei Bedarf an.

Ist die Einstellposition des Vorverstärker-Wahlschalters korrekt? Überprüfen Sie, ob die Vorverstärker-Einstellungen korrekt sind und beachten Sie dabei die folgenden häufigen Probleme und ihre Ursachen:

Wenn kein Ton ausgegeben wird oder die Lautstärke sehr gering ist, dann ist das Gerät auf die PHONO-Position gesetzt und an den AUX/LINE-Eingang des Verstärkers angeschlossen.

Wenn die Lautstärke zu hoch oder der Ton verzerrt ist, dann ist das Produkt auf die „LINE“-Position gesetzt und am PHONO- Eingang des Verstärkers angeschlossen.

Ist eine zu hohe Auflagekraft eingestellt? Justieren Sie die Auflagekraft. Die Abtastnadel springt.

Ist eine zu niedrige Auflagekraft eingestellt? Justieren Sie die Auflagekraft.

Ist die Anti-Skating-Funktion nicht richtig eingestellt? Stellen Sie sicher, dass derselbe Wert für das Anti-Skating und die Auflagekraft des Tonabnehmers eingestellt ist.

Ist die Schallplatte verformt? Überprüfen Sie die Schallplatte.

Ist die Schallplatte zerkratzt? Überprüfen Sie die Schallplatte. Es werden heulende Geräusche ausgegeben.

Nimmt das Produkt übermäßige Vibrationen vom Boden, den Wänden oder sich in der Nähe befindlichen Oberflächen auf? Verringern Sie die Vibrationen oder stellen Sie das Produkt auf eine Oberfläche, die keinen Vibrationseffekten ausgesetzt ist.

Ist das Produkt auf einer instabilen Oberfläche aufgestellt? Überprüfen Sie, ob die Oberfläche, auf der das Produkt aufgestellt ist, geeignet ist. Bei der Wiedergabe der Schallplatte ist Rauschen zu hören.

Befindet sich Staub an der Spitze der Abtastnadel des Tonabnehmers? Wenn Staub an der Spitze der Abtastnadel haftet, reinigen Sie sie mit einem handelsüblichen Pinsel. Die Schallplatte wird entweder zu schnell oder zu langsam abgespielt.

Sind die Geschwindigkeitseinstellungen des Produkts korrekt? Wählen Sie die richtige Geschwindigkeit für die Art der abzuspielenden Schallplatte mit dem Steuerregler aus. Die Wiedergabegeschwindigkeit verringert sich oder die Drehung ist unregelmäßig.

Ist der Riemen abgenutzt? Ersetzen Sie den Riemen mit einem Neuen. Während der Wiedergabe ist ein Summen zu hören.

Ist die Erdungsleitung ordnungsgemäß verbunden? Vergewissern Sie sich, dass die Erdungsleitung ordnungsgemäß verbunden ist.

Ist die Headshell fest am Tonarm angebracht? Vergewissern Sie sich, dass der Verriegelungsring angezogen ist. Abmessungen (Einheit: mm)

Technische Daten Plattenspieler-Spezifikationen Typ Riemenbetriebener manueller Plattenspieler Motor Gleichstrommotor Antriebsart Riemenantrieb Geschwindigkeiten 33-1/3 oder 45 Umdrehungen pro Minute Plattenteller des Plattenspielers POM (Polypoxymethylen) Gleichlaufschwankungen < 0,08 % RMS-Leistung (33Umdrehungen pro Minute) bei 3kHz Signal-Rausch-Verhältnis > 60 dB Ausgangspegel PHONO LINE (MM) 4,5 mV Nennspannung bei 1 kHz, 5cm/Sek 280 mV Nennspannung bei 1 kHz, 5cm/Sek Eingangsverstärkung Phono- Vorverst. (MM) Eingangsverstärkung Phono- Vorverst. (MC) 36 dB Nennpegel, nach RIAA entzerrt 56 dB Nennpegel, nach RIAA entzerrt Tonarm-Spezifikationen Typ Statischer, balancierter, J-förmiger Tonarm Effektive Länge 247 mm Überhang 17 mm Maximaler Spurfehlwinkel Weniger als 2,5° Nadeldruck- Einstellungsbereich 0 bis 2,5 g Anwendbarer Tonabnehmer- Gewichtsbereich (einschließlich Headshell) 15 bis 20 g Tonabnehmer- und Headshellspezifikationen Tonabnehmermodell VM520EB Tonabnehmertyp VM-Dual-Magnet Empfohlene Lastimpedanz 47.000 Ohm Ausgangsspannung 4,5 mV (bei 1 kHz, 5 cm/Sek) Abtastnadel 0,3 × 0,7 mil verbundene elliptische Abtastnadel Nadelträger Aluminiumrohr Auflagekraftbereich 1,8 bis 2,2 g (Standard 2,0 g) Gewicht des Tonabnehmers 6,4 g Headshell-Modell AT-HS10 Gewicht der Headshell 10 g (ohne Anschlussdrähte) Überhangeinstellung der Headshell ± 5 mm Allgemeine Spezifikationen Erforderliche Stromversorgung 100 bis 240 V, 50/60 Hz, 0,6 A Max. Leistungsaufnahme 5,5 W Netzteil 12 V, 2 A Abmessungen 450 mm × 352 mm × 157 mm (B × T × H) Gewicht 8,3 Kg (ohne Staubschutzhaube) Enthaltenes Zubehör Staubschutzhaube, Plattenteller, Antriebsriemen, Gegengewicht, Headshell (AT-HS10) mit VM-Stereo- Tonabnehmer (VM520EB), Adapter für 45 U/min, Cinch-Audiokabel (ca. 1,4m), Netzteil (ca. 1,3 m) (AD-SE1220KZ) Ersatznadel (separat erhältlich) VMN20EB Ersatzheadshell (separat erhältlich) AT-HS10 Ersatzriemen (separat erhältlich) AT-LP7 ohne Riemen Änderungen der technischen Daten aufgrund von Verbesserungen ohne Ankündigung vorbehalten.14
