MM 51 - Multimetro BENNING - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Multimetro digitale
Marca	BENNING
Modello	MM 5-1 / MM 5-2 (MM 51)
Dimensioni (senza telaio di protezione)	138 x 68 x 30 mm
Dimensioni (con telaio di protezione)	150 x 77 x 44 mm
Peso (senza telaio di protezione)	180 g
Peso (con telaio di protezione)	310 g
Alimentazione	2 batterie 1,5 V tipo R3 (IEC LR03)
Durata delle batterie	Circa 300 ore (batteria alcalina)
Display	LCD 6000 punti, altezza 16 mm, con virgola decimale e indicatore di polarità
Frequenza di misura	2 misure al secondo
Funzioni di misura	Tensione continua e alternata, corrente continua e alternata (MM 5-2), resistenza, test diodi, test di continuità, capacità, frequenza, temperatura (MM 5-2), indicatore di tensione senza contatto
Campo di tensione continua	600,0 mV a 600,0 V (6 campi)
Campo di tensione alternata	600,0 mV a 600,0 V (4 campi)
Campo di corrente continua (MM 5-2)	400,0 µA a 10 A (3 campi)
Campo di corrente alternata (MM 5-2)	6 A a 10 A (2 campi)
Campo di resistenza	600,0 Ω a 40,00 MΩ (6 campi)
Campo di capacità	50,00 nF a 1000 µF (6 campi)
Campo di frequenza	100,00 Hz a 50,00 kHz (4 campi)
Campo di temperatura (MM 5-2)	-40 °C a +400 °C / -40 °F a +752 °F
Protezione da sovraccarico	600 V AC/DC (tutti i campi tranne corrente: fusibile 15 A/600 V/50 kA per MM 5-2)
Categoria di sovratensione	CAT III 600 V, CAT IV 300 V (rispetto a terra)
Grado di protezione	IP30
Temperatura di funzionamento	0 °C a 50 °C (a seconda dell'umidità)
Temperatura di stoccaggio	-20 °C a +60 °C
Manutenzione e pulizia	Pulire con un panno asciutto e un detergente delicato. Non utilizzare solventi o prodotti lucidanti. Sostituire le batterie non appena il simbolo batteria lampeggia.
Sicurezza	Doppio isolamento (classe di protezione II). Rispettare le norme di sicurezza: non misurare tensioni >600 V CAT III, utilizzare cavi in buono stato, non aprire sotto tensione.
Ricambi e riparabilità	Fusibile di ricambio: 15 A, 600 V, 50 kA, D=10,3 mm, L=38,1 mm (rif. 10149447). Batterie: 2x R3 (LR03). Cavi di misura di sicurezza. Telaio di protezione in gomma.
Informazioni generali	Spegnimento automatico dopo 20 minuti. Funzioni Smart HOLD, PEAK HOLD, illuminazione dello schermo. Telaio di protezione con magnete e supporto. Fornito con cavi di misura, sonda di temperatura (MM 5-2), borsa, batterie e manuale.

Domande frequenti - MM 51 BENNING

Come misurare una tensione continua con il BENNING MM 5-1 ?

Selezionare la funzione V DC (tensione continua) tramite il commutatore rotativo. Collegare il cavo nero alla presa COM e il cavo rosso alla presa V/Ω/Hz. Posizionare le punte di prova sui punti di misura. Leggere il valore sul display. La polarità viene indicata automaticamente.

Come misurare una corrente continua sul MM 5-2 ?

Selezionare il campo A DC con il commutatore rotativo. Collegare il cavo nero su COM e il cavo rosso sulla presa 10A (per correnti >4000 µA) o sulla presa V/Ω/Hz/µA (per correnti fino a 4000 µA). Usare il tasto blu per selezionare DC se necessario. Mettere lo strumento in serie nel circuito. Rispettare il tempo massimo di misura: 3 min a 10 A, pausa di 20 min.

Come misurare una resistenza ?

Selezionare la funzione Ω con il commutatore rotativo. Collegare il cavo nero su COM e il cavo rosso sulla presa V/Ω/Hz. Posizionare le punte di prova ai capi della resistenza. Leggere il valore. Attenzione: non applicare tensione all'ingresso.

Come testare un diodo ?

Posizionare il commutatore rotativo sulla posizione Ω/ (diodo). Premere due volte il tasto blu per selezionare il simbolo diodo. Collegare i cavi: nero su COM, rosso su V/Ω/Hz. Collegare la punta rossa all'anodo e la nera al catodo. Viene visualizzata la tensione diretta (circa 0,4-0,8 V per un diodo Si). '000' indica un cortocircuito, 'OL' indica un diodo aperto o polarità invertita.

Come verificare la continuità di un circuito ?

Selezionare la funzione Ω/ quindi premere due volte il tasto blu per attivare il test di continuità (simbolo ))). Collegare i cavi come per una resistenza. Se la resistenza è inferiore a circa 30-200 Ω, il cicalino suona e il LED rosso si accende. Ciò indica una continuità.

Come misurare una capacità ?

Selezionare la funzione H (capacità) con il commutatore rotativo. Scaricare completamente il condensatore prima della misura per evitare di danneggiare lo strumento. Collegare i cavi: nero su COM, rosso su V/Ω/Hz. Rispettare la polarità del condensatore. Leggere il valore sul display.

Come misurare la frequenza ?

Selezionare la funzione Hz (o V Hz su MM 5-2) con il commutatore rotativo. Per una misura di tensione, collegare i cavi come per una misura di tensione. Usare il tasto blu per passare alla modalità Hz. La sensibilità minima è 4 V eff per V AC (10 Hz-10 kHz). La frequenza viene visualizzata direttamente.

Come misurare la temperatura con il MM 5-2 ?

Selezionare la funzione °C/°F con il commutatore rotativo. Premere il tasto blu per scegliere °C o °F. Collegare la sonda di temperatura tipo K: il filo rosso nella presa V/Ω/Hz e il filo nero in COM (rispettare la polarità). Posizionare la sonda sull'oggetto da misurare. Leggere la temperatura. Notare che la precisione include l'errore della sonda.

Come sostituire la batteria ?

Spegnere lo strumento e rimuovere i cavi di misura. Rimuovere il telaio di protezione in gomma. Posizionare lo strumento con la parte frontale verso il basso e rimuovere la vite del coperchio della batteria. Aprire il vano. Sostituire le due batterie 1,5 V tipo R3 (LR03) rispettando la polarità. Chiudere il vano e riavvitare. Rimontare il telaio.

Come sostituire il fusibile nel MM 5-2 ?

Prima di qualsiasi intervento, spegnere lo strumento e rimuovere i cavi. Rimuovere il telaio in gomma. Svitare le quattro viti nere dell'alloggiamento inferiore e sollevare il fondo. Rimuovere il fusibile difettoso (15 A/600 V/50 kA, D=10,3 mm, L=38,1 mm) dal portafusibile. Inserire un fusibile nuovo identico. Chiudere l'alloggiamento e riavvitare. Rimontare il telaio.

MANUALE UTENTE MM 51 BENNING

ill. 6: Misura di resistenza

Fig. 6: Weerstandsmeting

ill. 8: Prova di continuità con cicalino

ill. 9: Misura di capacité

ill. 10: Misura di frequenza

Fig. 10: Frequentiemeting

ill.11: Misura di temperatura

ill. 12: Indicatore di tensione

Fig. 12: Spanningsindicator

ill. 14: Sostituzione fusibile

III. 15: Avolgimento dei cavetti di sicurezza

Fig. 15: Wikkeling van veiligheidsmeetsnoeren

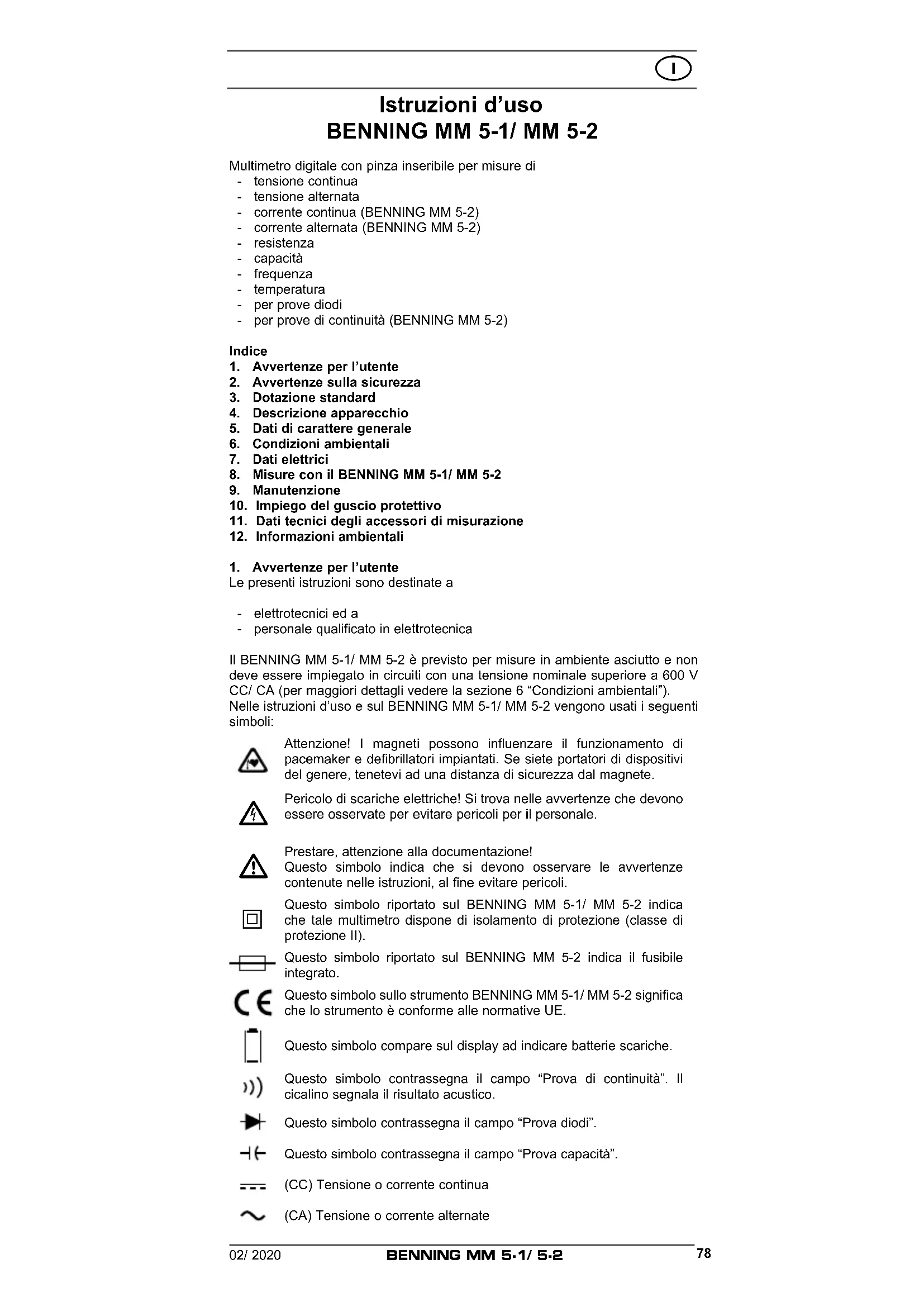

Istruzioni d'uso BENNING MM 5-1/ MM 5-2

Multimetro digitale con pinza inseribile per misure di

• tensione continua
• tensione alternata
• corrente continua (BENNING MM 5-2)
• corrente alternata (BENNING MM 5-2)
• resistenza
• capacità
• frequenza
• temperatura
  per prove diodi
  per prove di continuita (BENNING MM 5-2)

Indices

1. Avvertenze per l'utente
2. Avvertenze sulla sicurezza
3. Dotazione standard
4. Descrizione apparecchio
5. Dati di carattere generale

6. Condizioni ambientali

7. Dati elettrici

8. Misure con il BENNING MM 5-1/ MM 5-2
9. Manutenzione
10. Impiego del guscio protettivo
11. Dati tecnici degli accessori di misurazione
12. Informazioni ambientali

1. Avvertenze per l'utente

Le presenti istruzioni sono destinate a

• elettrotecnici ed a
• personale qualificato in elettrotecnica

Il BENNING MM 5-1/ MM 5-2 è previsto per misure in ambiente asciutto e non deve essere impiegato in circuiti con una tensione nominale superiore a 600 V CC/ CA (per maggiori dettagli videere la sezione 6 "Condizioni ambientali").

Nelle istruzioni d'uso e sul BENNING MM 5-1/ MM 5-2 vengono usati i seguenti simboli:

Attenzione! I magneti sonoizzare il funzionamento di pacemaker e defibrillatori implantati. Se siete portatori di dispositivi del genere, tenetevi ad una distance di sicurezza dal magnete.

Pericolo di scariche elettriche! Si trovare nelle avventenze che devono essere osservate per evitare pericoli per il personale.

Prestare,attenzione alladocumentazione!

Questo symbolo indica che si devono osservare le avertenze contente nelle istruzioni, al fine evitare pericoli.

Questo symbolo riportato sul BENNING MM 5-1/ MM 5-2 indica che tale multimetro dispone di isolamento di protezione (classe di protezione II).

Questo symbolo riportato sul BENNING MM 5-2 indica il fusibile integrato.

Questo significato sullo strumento BENNING MM 5-1/ MM 5-2 significata che lo strumento è conforme alle normative UE.

Questo symbolo compare sul display ad indicate batterie scariche.

Questo significato contrassegna il Campo "Prova di continuità". Il cicalino segnala il risultato acustico.

Questo significato contrassegna il Campo "Prova diodi".

Questo symbolo contrassegna il Campo "Prova capacité".

(CC) Tensione o corrente continua

(CA) Tensione o corrente alternate

Terra (tensione verso terra)

2. Avverenze sulla sicurezza

L'apparecchio è stato costruito e collaudato in conformità a

DIN VDE 0411 Parte 1/EN 61010-1

DIN VDE 0411 Parte 2-033/EN 61010-2-033

DIN VDE 0411 Parte 031/EN 61010-031

ed ha lasciato lo stabilimento in un ineccepibile stato di sicurezza.

Per mantenere tale stato e garantire un esercizio sicuro, l'utente deve osserva re le avventenze e le annotazioni di avviso continue nelle presenti istruzioni.

Comportamenti erronei e l'inosservanza degli averimenti possono provocare lesioni gravi o morte.

Usare la massima accortezza durante lavori su conduttori nudi o sul cavo d'alimentazione principale. Un eventuale contatto con i conduttori cui poto causare un elettroshock.

Attenzione! I magneti possono influenzare il funzionamento di pacemaker e defibrillatori impiantati. Se siete portatori di dispositivi del genere, tenetevi ad una distanza di sicurezza dal magnete.

L'apparecchio può essere utilizzato solo in circuiti della categoria di sovratensione III con max. 600 V conduttore rispetto a terra o della categoria di sovratensione IV con max. 300 V conduttore rispetto a terra.

Utilizzare solo adatto cavi di misura per questo. In occasione delle misurazioni all'interno della categoria di misurazione III o della categoria di misurazione IV la lunghezza dell'elemento sporgente conduttore di una punta di contatto sulle linee di misurazione non può essere superiore a 4 mm.

Prima di eseguire misurazioni all'interno delle categoria di misurazione III e della categoria di misurazione IV sulle punte diicontatto devono essere innestati i cappucci compresi nel kit e contrassegnati con le diciture CAT III e CAT IV. Questa misura deve essere adottata a scopo protezione dell'utente.

Tenere presente che lavori eseguiti su parti ed impianti sotto tensione sono fondamentale pericolosi. Già tensioni a partire da 30 V CA e 60 V CC possono implicare pericolo di morte.

Prima di agli messa in esercizio controllare che l'apparecchio ed i relativi cavi non presentino danni.

Se si presume che non sia più possibile un esercizio sicuro, si deve allora mettere fuori servizio l'apparecchio ed al sicuro da un esercizio non intenzionale.

É da presumere che non sia più possibile un esercizio sicuro,

• se l'apparecchio o i cavetti mostrano danni evidenti,
• se l'apparecchio non funziona più,
• dello gngsto stccaggio in condizioni sfavorevoli,
• in seguito a condizioni particolari di trasporto,
• presenza di umidità nell'apparecchio o nei circuiti di misura,

Per escludere qualsiasi pericolo,

• non toccare i puntali nudi dei cavetti,

• inflare gli spinotti dei cavetti nelle apposite boccole del multimetro

Pulizia:

Pulire regolarmente il contentatore con un panno e un detergente a secco. Non utilizzare lucidi o solventi.

3. Dotazione standard

Fanno parte della dotazione standard del BENNING MM 5-1/ MM 5-2:

3.1 un multimetro BENNING MM 5-1/ MM 5-2,
3.2 un cavetto di sicurezza rosso (lungh. = 1,4 m),
3.3 un cavetto di sicurezza nero (lungh. = 1,4m
3.4 un sensore di temperatura tipo K (BENNING MM 5-2)
3.5 un guscio protettivo in gomma con supporto magnetico

3.6 una custodia compatta,
3.7 due batterie micro da 1,5 V sono inserte nel multimetro come prima dotazione
3.8 un fusibile è inserto nel multimetro come prima dotazione (BENNING MM 5-2)
3.9istruzioni d'uso.

Avverenza relativa ad accessori opzionali:

• Sensore temperatura (tipok), tubo in acciaio inossidabile V4A

Applicazione: sensore ad inserzione per materiali plastici morbidi, liquidi, gas e aria

Campo di misura: da - 196 °C a + 800 °C

Dimensioni: lunghezza = 210mm lunghezza tubo = 120mm diametro tubo = 3mm V4A (codice 044121)

Avverenza sulle parti soggette a consumo:

• II BENNING MM 5-2 contiene un fusibile per la protezione da sovraccarico: un fusibile rapido corrente nominale da 15A (600 V) 50kA , D = 10,3mm , L = 38,1mm (codice ricambio 10149447).
  II BENNING MM 5-1/ MM 5-2 vengono alimentati da due batterie micro integrate da 1,5 V (AAA/ IEC LR 03).
• I cavetti di sicurezza sobre menzionati (accessori collaudati) corrispondono a CAT III 1000 V/ CAT IV 600 V e sono ammessi per una corrente di 10 A.

4. Descrizione apparecchio

Si veda ill. 1: Lato anteriore apparecchio

Display digitale del valore misura e individazione del superamento di portata
2 Indicazione polarità,
3 Indicazione carica batterie,
Tasto funzione (blu),
Tasto VoltSensor, per il rilevamento della tensione CA rispetto a terra,
Tasto PEAK funzione per ottenerile valore relativo oppure per memoriz-zazione dei valori di picco
Tasto Smart HOLD
Tasto (giallo), illuminazione display,
9 Manopola per la selezione delle funzioni di misura,
10 Boccola (polo positivo) per V, , +Hz (+) (BENNING MM 5-1) o per V, , -Hz, A , (BENNING MM 5-2)
Boccola COM, boccola plurifunzione per le misure di corrente, tensione, resistenza, frequenza, temperatura e capacità e per le prove di continuità e diodi,
Boccola (polo positivo), per la portata 10 A, per correnti fino a 10 A,
Guscio protettivo in gomma
14 LED (rosso) indicatori di tensione

) Ci si riferisce all'indicazione automatica di polarità con corrente e tensione continu

5. Dati di carattere generale

5.1 Dati generali relativi al multimetro

5.1.1 Il display digitale ① è del tipo a cristalli liquidi a 4 cifre con un'altezza dei caratteri di 16 mm e con punto decimale. Il massimo valoreindicabile è 6000.
5.1.2 L'indicazione di polarità ② funziona automaticamente. Viene segnalata solo una polarità contraria alla definizione delle boccole con _".
5.1.3 Il superamento di portata viene indicato con "OL" o "-OL" e talvolta con un segnale acustico. Attenzione, non si ha alcunaindicazione o alcunavvertimento in caso di sovraccarico!
5.1.4 Il commutatore rotante 9 serve per selezionare la funzione di misurazione. La selezione della gamma di misurazione viene eseguita automaticamente.
5.1.5 Tasto sensore volt: la funzione dell'indicatore della tensione serve alla localizzazione di tensioni AC contro massa. (vedi 8.9)
5.1.6 Il tasto / PEAK (funzione valore relativo) salva il valore visualizzato corrente e migliorare sul display la differenza (offset) tra il valore memorizzato e la misurazione successiva. Premendo il tasto MIN/MAX per 2 secondi, l'apparecchio passa alla funzione PEAK (salvataggio del valore di picco). La funzione PEAK rileva e salva il valore di picco/ valore massimo positivo e negativo (>1ms) nella funzione mV/V AC e mA/ A AC. Tenendo premuto il tasto possono essere richiamati Pmax, Pmin ed il valore di misurazione corrente (Pmax/Pmin). Tenendo premuto il tasto più a lungo (2 secondi) si passa alla modalità normale.
5.1.7 Memorizzazione del valore misura "Smart HOLD": azionando il tasting "Smart HOLD" si può memorizzare il risultato della misurazione.

Sul display ① compare contemporaneamente il symbolo "HOLD". Se il valore della misurazione è superiore di 50 caratteri rispetto al valore memorizzato, la modifica del valore della misurazione viene segnalata per mezzo di un display lampeggiante e di un segnale acustico (Le modifiche dei valori di misura tra tensione/ corrente AC e DC non vengono riconosciute). Con un secondo azionamento del tasto si torna alla modalità di misura.

5.1.8 Il tasto (giallo) ⑥ attiva l'illuminazione del display. La disinserzione avviene automaticamente dopo 2 minuti o premendo nuovamente il tasto. Lo spegnimento automatico può essere disattivato con il tasto (giallo) ⑧, mettendo allo stesso tempo BENNING MM 5-2 nella posizione "OFF".

5.1.9 Il tastingo funzione (blu) 4 selezione la seconda o terza funzione della posizione dell'interruttore rotante.

Posizione interrottore Funzione
Hz	V ▶ Hz
1)▶Ω	Ω ▶ 1)▶ ▢
A Hz	A ▶ A▶ Hz
	°C ▶ °F

5.1.10 La velocità nominale di misurazione del BENNING MM 5-1/ MM 5-2 è di circa 2 misurazioni al secondo per l'indicazione digitale.

5.1.11 Il BENNING MM 5-1/ MM 5-2 viene acceso e spento mediante la manopola 9. La posizione di spegnimento è "OFF".

5.1.12 II BENNING MM 5-1/ MM 5-2 si spegne automaticamente après circa 20 min. (APO, Auto-Power-Off). Si accende nuovamente, quando viene premuto un tasting.

E' possible disattivare lo spegnimento automatico azionando il tasto funzione (blu) e accendendo contemporaneamente il BENNING MM 5-1/ MM 5-2 alla posizione dell'interruttore "OFF".

5.1.13 I segmenti del display digitale possono essere verificati azionando il tasto "Smart HOLD" e accendendo contemporaneamente il BENNING MM 5-1/ MM 5-2 alla posizione dell'interruttore "OFF"

5.1.14 Coefficiente di temperatura del valore misura: 0,1× (precisione di misura indicata)/ ^ C < 18^ o >28^ , in rapporto al valore della tem peratura di riferimento di 23^ .

5.1.15 II BENNING MM 5-1/ MM 5-2 vengono alimentati da due batterie micro da 1,5 V (AAA/IEC LR 03).

5.1.16 L'indicazione della batteria ③ segnala costamente la capacité restante della batteria tramite un massimo di 3 segmenti.

Non appena tutti i segmenti del symbolo batteria sono scomparsi ed il symbolo della batteria lampeggia è opportuno sostituire immediamente la batteria con una nuova, onde evitare un pericolo per le persone dovuto a misurazioni errate.

5.1.17 La durata di una batteria è di circa 300 ore (batterie alcaline).
5.1.18 Dimensioni apparecchio:

(Lungh. x largh. x alt.) = 138 x 68 x 30 mm senza guscio protettivo

(Lungh. x largh. x alt) = 150 x 77 x 44 mm con guscio protettivo

Peso apparecchio:

180 g penza guscio protettivo

310 g con guscio protettivo

5.1.19 I cavetti di sicurezza in dotazione sono espessamente adatti alla tensione ed alla corrente nominali del BENNING MM 5-1/ MM 5-2.
5.1.20 Il BENNING MM 5-1/ MM 5-2 viene protetto da danni meccanici da un guscio protettivo ⑤ Il guscio di protezione in gomma ⑧ permette di sostenere BENNING MM 5-1/ MM 5-2 durante le misurazioni o di appenderlotramite il magnete integrato.

6. Condizioni ambientali

• Il BENNING MM 5-1/ MM 5-2 è previsto per l'esecuzione di misure in ambiente asciutto
• Altezza barometrica nell'esecuzione di misure: max. 2000 m
• Categorie sovratensione / posizionamento: IEC 60664/ IEC 61010-1 300 V categoria IV; 600 V categoria III

• Grado di inquinamento: 2

• Tipo di protezione: IP 30 (DIN VDE 0470-1 IEC/ EN 60529).

IP 30 significa: protezione contro l'accesso a parti pericolose e protezione contro corpi estranei solidi >2,5mm di diametro, (3 - prima cifra). Nessuna protezione contro l'acqua, (0 - seconda cifra).

• Temperatura di funzionamento ed umidità relativa dell'aria:

con una temperatura di funzionamento da 0^ a 30^ : umilità relativa dell'aria inferiore a 80% ,

con una temperatura di funzionamento da 30^ a 40^ : umilità relativa dell'aria inferiore a 75% ,

con una temperatura di funzionamento da 40^ a 50^ : umilità relativa dell'aria inferiore a 45%

• Temperatura di stoccaggio: il BENNING MM 5-1/ MM 5-2 può essere immagazzina to a temperature da - 20^ a +60^ (umidità dell'aria da 0 a 80% ). In tal caso si deve rimuovere la batteria dall'apparecchio.

7. Dati elettrici

Annotazione: la precisione di misura vieneindicata come somma di

• una quota relativa del valore misura e

• di una quantità di digit (cioè passi numerici) dell'ultima posizione.

Tale precisione di misura è valida con temperature da 18^ a 28^ ed un'umidità relativà dell'aria inferiore a 80% .

Il valore misura viene acquisito e individato come valore effettivo reale (TRUE RMS, accoppiamento CA). I segnali ad onda quadra (>100Hz) non vengono gestiti. Nelle forme d'onda non sinusoidali il valore indicazione diviene più imprecioso. Ne risultata quindi per i seguenti fattori cresta un erreaddizionale:

fattore cresta da 1,0 a 2,0 erreaddizionale +1,0%

fattore cresta da 2,0 a 2,5 erreaddizionale +2,5%

fattore cresta da 2,5 a 3,0 erreaddizionale +4,0% (valido fina a 4000 Digit)

7.1 Portate tensione continua DC

La resistenza d'ingresso è di 10 MΩ.

Protezione da sovraccarico: 600V_AC / DC

Portata	Display OL(sovraccarico)	Risoluzione Precisione misure
6,000 V 6,600 V 0,001 V ± (0,5 % del valore misura + 3 digit)
60,00 V 66,00 V	0,01 V	± (0,5 % del.Valore misura + 3 digit)
600,0 V 660,0 V	0,1 V	± (0,5 % del.Valore misura + 3 digit)

7.1.1 Portate tensione continua mV DC

La resistenza d'ingresso è di 10 MΩ.

Protezione da sovraccarico: 600V_AC / DC

Portata	Display OL (sovraccarico)	Risoluzione Precisione misure
600,0 mV 660,0 mV	0,1 mV	± (0,5 % del valore misura + 5 digit)

7.2 Portate tensione alternata AC

La resistenza d'ingresso è di 10 MΩ in parallelo a < 100 pF.

Protezione da sovraccarico: 600V_AC / DC

Portata	Display OL (sovraccarico)	Risoluzione	Precisione misure nel Campo freuquente da 45 Hz a 500 Hz (sinusoidale)
600,0 mV	660,0 mV 0,1 mV	± (2,5 % del valore misura + 5 digit)*
6,000 V	6,600 V	0,001 V	± (1,0 % del.Valore misura + 3 digit)
60,00 V	66,00 V	0,01 V ± (1,0 % del valore misura + 3 digit)
600,0 V	660,0 V 0,1 V	± (1,0 % del valore misura + 3 digit)

• Gamma misurazioni a partire da ≥ 2,0 mV

7.3 Portate corrente continua DC (BENNING MM 5-2)

Protezione da sovraccarico:

• Fusibile rapido da 15 A (600 V AC/ DC), 50kA ,all'ingresso 10 A ,

Max. tempo di misura:

• 3 minuti con 10 A (pausa > 20 minuti)
• 15 secondi con 20 A (pausa >20 minuti)

Portata	Display OL (sovraccarico)	Risoluzione Precisione misure
6 A 6,600 A 0,001 A ± (1,5 % del valore misura + 3 digit)
10 A 20,00 A 0,01 A ± (1,5 % del.Valore misura + 3 digit)

7.3.1 Portate corrente continua A DC (BENNING MM 5-2)

La resistenza d'ingresso è di ca. 3k

Protezione da sovraccarico: 600V_AC / DC

Portata	Display OL (sovraccarico)	Risoluzione Precisione misure
400,0 μA	440,0 μA 0,1 μA ± (0,9 % del valore misura + 5 digit)
4000 μA	4400 μA 1 μA	± (0,9 % del.Valore misura + 5 digit)

7.4 Portate corrente alternata AC (BENNING MM 5-2)

Protezione da sovraccarico:

Fusibile rapido da 15 A (600 V AC/ DC), 50 kA, all'ingresso 10 A,

Max. tempo di misura:

• 3 minuti con 10 A (pausa > 20 minuti)
  15 secondi con 20 A (pausa >20 minuti)

Portata	Display OL (sovraccarico)	Risoluzione	Precisione misure nel campo freuenze da 45 Hz a 500 Hz (sinusoidale)
6 A	6,600 A	0,001 A	± (1,5 % del valore misura + 5 digit)*
10 A 20,00 A	0,01 A ± (1,5 % del valore misura + 5 digit)

• Gamma misurazioni a partire da ≥ 20 mA

7.5 Portate resistenza

Protezione da sovraccarico: 600V_AC / DC

Portata	Display OL (sovraccarico)	Risoluzione	Precisione misure
600,0 Ω	660,0 Ω	0,1 Ω	± (0,5 % del valore misura + 5 digit)
6,000 kΩ	6,600 kΩ	0,001 kΩ	± (0,5 % del.Valore misura + 2 digit)
60,00 kΩ	66,00 kΩ	0,01 kΩ	± (0,5 % del Valore misura + 2 digit)
600,0 kΩ	660,0 kΩ	0,1 kΩ	± (0,5 % del Valore misura + 2 digit)
6,000 MΩ	6,000 MΩ	0,001 MΩ	± (0,5 % del Valore misura + 2 digit)
40,00 MΩ	40,00 MΩ	0,01 MΩ	± (1,0 % del Valore misura + 5 digit)*

• Valori di misura > 10 MΩ possono causare lo scorrimento del del display (max. ± 50 caratteri)

7.6 Prove diodi

Protezione da sovraccarico: 600V_AC / DC

Tensione a vuoto max.: 1,8 V

Portata	Display OL(sovraccarico)	Risoluzione	Precisione misure
1,500 V	1,550 V	\( \pm (1,0\% del valore misura + 3 digit) \)

7.7 Prove continuità

Protezione da sovraccarico: 600V_AC / DC

Il cicalino integrato emette un segnale acustico per una resistenza R inferiore a

30 Ω a 200 Ω. Il segnale acustico si arresta con resistenza R maggiore di 200 Ω.

Portata	Display OL(sovraccarico)	Risoluzione	Precisione misure
600,0 Ω	660,0 Ω	0,1 Ω	± (0,5 % del valore misura + 5 digit)

7.8 Portate di capacité

Condizioni: condensatori scarichi e messi in contatto tenendoconto della polarità indicata.

Protezione da sovraccarico: 600V_AC / DC

Portata	Display OL (sovraccarico)	Risoluzione Precisione misure
50,00 nF 55,00 nF 0,01 nF ± (2,0 % del valore misura + 10 digit)
500,0 nF 550,0 nF 0,1 nF ± (2,0 % del valore misura + 5 digit)
5,000 μF 5,500 μF 0,001 μF ± (2,0 % del valore misura + 5 digit)
50,00 μF 55,00 μF 0,01 μF ± (2,0 % del valore misura + 5 digit)
500,0 μF 550,0 μF 0,1 μF ± (2,0 % del valore misura + 5 digit)
1000 μF 1100 μF 1 μF ± (2,0 % del valore misura + 5 digit)

7.9 Portate frequenza

Protezione da sovraccarico: 600V_AC / DC

Portata	Display OL (sovraccarico)	Risoluzione Precisione misure
100,00 Hz	100,00 Hz	0,01 Hz ± (0,2 % del valore misura + 2 digit)
1000,0 Hz	1000,0 Hz	0,1 Hz ± (0,2 % del.Valore misura + 2 digit)
10,000 kHz	10,000 kHz	0,001 kHz	± (0,2 % del VALore misura + 2 digit)
50,00 kHz	50,00 kHz	0,01 kHz	± (0,2 % del VALore misura + 2 digit)

Frequenza minima: 10 Hz

Sensibilità minima: >4VSS per VAC (10 Hz - 10 kHz)

$$ \begin{array}{l} > 2 0 \dot {V} _ {\mathrm {S S}} p e r V _ {\mathrm {A C}} (1 0 \mathrm {k H z} - 5 0 \mathrm {k H z}) \ > 0. 6 A _ {S S} \text {p e r} A _ {A C} (1 0 \mathrm {H z} - 5 0 \mathrm {k H z}) \ \end{array} $$

7.10 Portate temperatura ^ / ^ (BENNING MM 5-2)

Protezione da sovraccarico: 600V_AC / DC

Portata	Display OL (sovraccarico)	Risoluzione	Precisione misure
-40 °C - +400 °C	-44 °C - +440 °C	0,1 °C	± (1,0 % del valore misura + 20 digit)
-40 °F - +752 °F	-44 °F - +827,2 °F	0,1 °F	± (1,0 % del.Valore misura + 36 digit)

• Alla precisione di misura citata va sommata la precisione di misura del sensore di temperatura del tipo K.

Sensore temperatura filo del tipo K: Portata: - 60 °C a 200 °C

Precisione misure: ± 2^

La precisione delle misurazioni è valida per temperature ambiente stabili < ± 1^ . Dopone una variazione della temperatura ambiente di ± 2^ , attendere almeno 2 ore perché le specifiche di precisione di misurazione siano di nuovo valide.

Alla precisione di misurazione specificata sono da aggiungere ± 150 Digit.

I segnali ad onda quadra non vengono gestiti.

8. Misure con il BENNING MM 5-1/ MM 5-2

8.1 Preparazione delle misure

Conservare ed usare il BENNING MM 5-1/ MM 5-2 solo alle condizioni di stoccaggio e di temperatura di funzionamento indicate, evitare l'esposizione continua all'irraggiamento solare.

• Controllare leindicazioni di corrente e tensione nominali sui cavetti di sicurezza. I cavetti di sicurezza in dotazione corrispondono per tensione e corrente nominali al BENNING MM 5-1/ MM 5-2.
• Controllare l'isolamento dei cavetti di sicurezza. Se l'isolamento è dan-neggiato, i cavetti di sicurezza devono essere immediatamente escludi dall'impiego.
• Controllare la continuità dei cavetti di sicurezza. Se il conduittre dei cavetti di sicurezza è interrotto,assi devono essere immediatamente escludi dall'impiego.
• Prima di selezionare con la manopola un'altra funzione, i cavetti devono essere separati dal punto di misura.
• Forti fonti di disturbo in prossimità del BENNING MM 5-1/ MM 5-2 possono causare indicazioni instabili ed errori di misura.

8.2 Misure di tensione e corrente

Osservare la tensione massima rispetto al potenziale di terra! Pericolo di scariche elettriche!

La tensione massima, che cui essere presente sulle boccole,

• COM 1

per V, -Hc Hz (+) (BENNING MM 5-1) o per V, -Hc, Hz, A (BENNING MM 5-2)

per la portata 10 A (BENNING MM 5-2)

del BENNING MM 5-1/ MM 5-2 rispetto a terra, è di 600 V CAT III.

8.2.1 Misure di tensione

• Con la manopola 9 selezionare la funzione desiderata (V, V) suW BENNING MM 5-1/ MM 5-2.

• Inserire lo spinotto del cavetto di sicurezza nero nella boccola COM ① del BENNING MM 5-1/ MM 5-2.

• Inserire lo spinotto del cavetto di sicurezza rosso nella boccola del BENNING MM 5-1/ MM 5-2.

• Mettere in contatto i cavetti di sicurezza con i punti misura, leggere il valore misura sul display digitale ① del BENNING MM 5-1/ MM 5-2.

Si veda ill. 2: Misura tensione continua

Si veda ill. 3: Misura tensione alternata

8.2.2 Misure di corrente (BENNING MM 5-2)

• Con la manopola 9 selezionare il Campo desiderato e la funzione (A AC/DC o A DC) sul BENNING MM 5-2.

• Inserire lo spinotto del cavetto di sicurezza nero nella boccola COM ① del BENNING MM 5-2.

• Mettere in contatto la sonda di misurazione rossa con la boccola per la gamma A (fino a 10 A AC/CC) o con la boccola per V, , Hz, A DC, (fino a 4000 A CC) su BENNING MM 5-2.

• Nella funzione (A-AC/CC) scegliere con il tasto (blu) 4 su BENNING MM 5-2, il tipo di corrente da misurare, se continua (CC) o alternata (CA).

• Mettere in contatto i cavetti di sicurezza con i puncti misura, leggere il valore misura sul display digitale ① del BENNING MM 5-2.

Si veda ill. 4: Misura corrente continua

Si veda ill. 5: Misura corrente alternata

8.3 Misure di resistenza

• Con la manopola 9 selezionare la funzione desiderata (, ) , | sul BENNING MM 5-1/ MM 5-2.

• Inserire lo spinotto del cavetto di sicurezza nero nella boccola COM ① del BENNING MM 5-1/ MM 5-2.

• Inserire lo spinotto del cavetto di sicurezza rosso nella boccola 10 del BENNING MM 5-1/ MM 5-2.

• Mettere in contatto i cavetti di sicurezza con i puncti misura, leggere il valore misura sul display digitale ① del BENNING MM 5-1/ MM 5-2.

Si veda ill. 6: Misura di resistenza

8.4 Prova diodi

• Con la manopola 9 selezionare sul BENNING MM 5-1/ MM 5-2 la funzione desiderata (, ), ) .

• Con il tasto (blu) ④ effettuare sul BENNING MM 5-1/ MM 5-2 la commuta-zione (confermare 2 volte) su prova diodi (一)

• Inserire lo spinotto del cavetto di sicurezza nero nella boccola COM del BENNING MM 5-1/ MM 5-2.

• Inserire lo spinotto del cavetto di sicurezza rosso nella boccola 10 del BENNING MM 5-1/ MM 5-2.

• Mettere in contatto i cavetti di sicurezza con le connessioni dei diodi, legge re il valore misura sul display digitale del BENNING MM 5-1/ MM 5-2.

• Per un diodo Si, predisporto per una direzione di flusso normale, viene indicata la tensione di flusso tra 0,4 V e 0,8 V. L'indicazione "000" segnala un corto circuito nel.

• Se non viene determinata alcuna tensione di flusso, controllare innanzitutto la polarità dei diodi. Se non viene più visualizzata alcuna tensione di flusso, la tensione di flusso del diodo si trovava al di fuori dei limiti di misura.

Si veda ill. 7: Prova diodi

8.5 Prova di continuità con cicalino e LED grosso

• Con la manopola 9 selezionare sul BENNING MM 5-1/ MM 5-2 la funzione desiderata (, ) .

• Con il tasto (blu) ④ effettuare sul BENNING MM 5-1/ MM 5-2 la commuta-zione (confermare 2 volte) su prova di continuità (1))

• Inserire lo spinotto del cavetto di sicurezza nero nella boccola COM ① del BENNING MM 5-1/ MM 5-2.

• Inserire lo spinotto del cavetto di sicurezza rosso nella boccola del BENNING MM 5-1/ MM 5-2.

• Mettere in contatto i cavetti di sicurezza con i punti misura. Se la resistività

tra la boccola "COM" ① e la boccola ⑩ è inferiore alla gamma 30 Ω-200 Ω, il cicalino incorporeto in BENNING MM 5-1/ MM 5-2 émette un suono e si accende il LED rosso ⑭.

Si veda ill. 8: Prova di continuità con cicalino

8.6 Misure di capacité

Scaricare completamente i condensatori prima di effettuare misure di capacité! Non applicare mai tensioni alle boccole per la misura di capacité! L'apparecchio può essere danneggiato o distrutto! Da un appearecchio danneggiato può derivare pericolò di scariche elettriche!

• Con la manopola 9 selezionare sul BENNING MM 5-1/ MM 5-2 la funzione desiderata( )
• Determinare la polarità del condensatore e scaricarlo completeness.
• Inserire lo spinotto del cavetto di sicurezza nero nella boccola COM del BENNING MM 5-1/ MM 5-2.
• Inserire lo spinotto del cavetto di sicurezza rosso nella boccola del BENNING MM 5-1/ MM 5-2.
• Mettere in contatto i cavetti di sicurezza con il condensatore scaricato, tenendo conta della sua polarità, leggere il valore di misura sul display digitale ① del BENNING MM 5-1/ MM 5-2.

Si veda ill. 9: Misura di capacité

8.7 Misure di frequenza

• Col commutatore rotante 9 selezionare la funzione desiderata (Hz) su BENNING MM 5-1 o la funzione (Hz o A AC/CC Hz) su BENNING MM 5-2.
• Inserire lo spinotto del cavetto di sicurezza nero nella boccola COM del BENNING MM 5-1/ MM 5-2.
• Per misurare la frequenza di una tensione collegare la sonda rossa alla boccola su BENNING MM 5-1 / MM 5-2 e con BENNING MM 5-2 effettuaretramite il tasto (blu) la commutazione sulla misura della frequenza (Hz)
• Per misurare la frequenza di una corrente, collegare la sonda rossa alla boccola 12 su BENNING MM 5-2 e con il tasto (blu) 4 effettuire la commutatione (attivare due volte) sulla misura della frequenza (Hz).
• Osservare la sensibilità minima per misure di frequenza del BENNING MM 5-1/ MM 5-2!
• Mettere in contatto i cavetti di sicurezza con i punti di misura, leggere il valore di misura sul display digitale del BENNING MM 5-1/ MM 5-2.

Si veda ill. 10: Misura di frequenza

8.8 Misure di temperatura (BENNING MM 5-2)

• Con la manopola 9 selezionare sul BENNING MM 5-2 la funzione desiderata
• Con il tasto (blu) 4 effettuare la commutazione su ^ F o ^ C .
• Mettere in contatto il sensore temperatura (tipio K) nella boccola COM1 con la boccola rispettoando le polarità.
• Posizione il punto di contatto ( parte terminale del conduttore sensore) sul punto da misurare. Leggere il valore di misura sul display digitale 1 del BENNING MM 5-2.

Si veda ill. 11: Misura di temperatura

8.9 Indicatore di tensione

La funzione dell'indicatore di tensione non serve alla determinazione dell'assenza di tensione. Anche nella segnalazione ottica o acustica cui quod esere presente una tensione di contatto pericolosa. Pericolo di natura elettrica!

La funzione dell'indicatore di tensione è possibile in qualsiasi posizione della manopola (ad eccezione interruttorre in posizione "OFF"). Comeindicatore di tensione non sono necessare le sonde (rilevamento nella sponza contatto di un campo alternatively). Nella parte superiore del BENNING MM 5-1/ MM 5-2 si trova il sensore di rilevamento. All'attivazione del tasto "VoltSensor" il display del valore di misura si spegne. Se viene localizzata una tensione di fase, si accende il LED rosso e sul display digitale appeare il symbolo. Appare un'indicazione soltanto nelle reti di corrente alternata, collegate a terra! Con una sonda di misura unipolaro cui è essere rilevataanche la fase.

Consiglio pratico:

Le interruzioni (rottura del cavo) in cavi scoperti, p. es. bobina per cavi, lucette eosi via, si possono seguire dal punto di immissione (fase) fino al punto dell'interruzione.

Campo di funzione: ≥ 230V

Vedi ill. 12: indicator di tensione

8.9.1 Prova delle fasi

• Inserire la sonda rossa nella boccola 10 dei BENNING MM 5-1/ MM 5-2.
• Mettere in contatto la sonda con il punto di misura ( parte dell'impianto) ed azionare il tasto „VoltSensor“ 5.
• Se il LED rosso ed il symbolo vengono visualizzati sul display digitale, su quello punto di misura ( parte impianto) è presente la fase di una tensione alternata con messa a terra.

9. Manutenzione

Prima di aprire il BENNING MM 5-1/ MM 5-2 assicurarsi cheesso non sia molto tensione! Pericolo di scariche elettriche!

Lavori sul BENNING MM 5-1/ MM 5-2 aperto e molto tensione sono riservati escludi vamente ad elettrotecnici, che devono prendere particolari misure per la prevenzione di infortuni.

II BENNING MM 5-1/ MM 5-2 delve essere reso libero da tensione, prima di spegnerlo, nel modo che segue:

• rimuovere in primo luogo entrambi i cavetti di sicurezza dall'oggetto delle misure.
• Rimuovere poi entrambi i cavetti di sicurezza dal BENNING MM 5-1/ MM 5-2.
• Selezionare quindi con la manopola 9 la posizione "OFF".

9.1 Messa in sicurezza dell'apparecchio

In determinate condizioni non si può più garantire la sicurezza nell'impiego del BENNING MM 5-1/ MM 5-2; ad esempio in caso di:

-danni visibili dell'involucro,
- errori nelle misure,
- consequences riconducibili a sollecitazioni meccaniche dovute a condizione di trasporto eccezionale

In tali casi si deve immediatamente spegnere il BENNING MM 5-1/ MM 5-2, rimuoverlo dai punti di misura e metterlo al sicuro da ulteriori utilizzato.

9.2 Pulizia

Pulire esternamente l'involucro con un panno pulito ed asciutto (eccezione: panni particolari per pulizia). Non usare solventi e/o abrasivi per pulire il BENNING MM 5-1/ MM 5-2. Prestare particolare attenzione a che il vano batterie ed i relativi contatti non vengano sporcati da elettrolito fuoriuscito dalle batterie. Nel caso in cui si rilevino trasce di elettrolito o depositi bianchi nel vano batterie o sull'involucro, rimuoverli usinge anche in quello caso un panno asciutto.

9.3 Sostituzione della batteria

Prima di aprire il BENNING MM 5-1/ MM 5-2 assicurarsi cheesso non sia molto tensione! Pericolo di scariche elettriche!

Il BENNING MM 5-1/ MM 5-2 vengono alimentati da due batterie micro da 1,5 V (AAA/IEC LR03) integrate. è necessario effettuare la sostituzione della batteria (vedere Figura 13), non appena scompaiano tutti i segmenti nel simbolo batteria e il simbolo della batteria lampeggia.

Modalità di sostituzione della batteria:

• Rimuovere dal circuito oggetto di misure i cavetti di sicurezza.
  Rimuovere dal BENNING MM 5-1/ MM 5-2 i cavetti di sicurezza.
• Portare la manopola 9 nella posizione "OFF".
• Rimuovere dal BENNING MM 5-1/ MM 5-2 il guscio protettivo 13.
• Deporre il BENNING MM 5-1/ MM 5-2 sul lato anteriore e svitare la vite dal coperchio delle batterie.
• Sollevare il coperchio della batteria alla parte inferiore.
• Rimuovere la batteria scarica dal vano.
• Con la giusta polarità inserire le nuove batterie nell'apposto vano.
• Inserire a scatto il coperchio della batteria nella parte inferiore e riavvitare la vite.
• Infilare il BENNING MM 5-1/ MM 5-2 nel guscio protettivo 13.

Si veda ill. 13: Sostituzione batterie

Si dia un contributo alla protezione dell'ambiente! Le batterie non devono essere smaltite con i rifiuti domestici. Esse possono essere consegnate presso un centro di raccolta per batterie usate o di rifiuti speciali. Informarsi presso il proprio comune.

9.4 Sostituzione dei fusibili (BENNING MM 5-2)

Prima di aprire il BENNING MM 5-2 assicurarsi cheesso non sia molto tensione! Pericolo di scariche elettriche!

II BENNING MM 5-2iene protetto da sovraccarico tramite un fusibile rapido integrato (fusibile G) da 15 A (si veda ill. 14).

Modalità di sostituzione il fusible:

• Rimuovere i cavetti di sicurezza dal circuito oggetto di misura.
• Rimuovere i cavetti di sicurezza dal BENNING MM 5-2.
• Portare la manopola 9 nella posizione "OFF".
• Rimuovere il guscio protettivo ⑧ dal BENNING MM 5-2.
• Deporre il BENNING MM 5-2 sul lato anteriore e svitare la vite con intaglio della batteria.
• Sollevare il coperchio della batteria alla parte inferiore.

Non svitare alcuna vite dal circuito stampato del BENNING MM 5-2!

• Rimuovere le quattro viti esterne (nere) alla base (base alloggamento).
• Sollevare il fondo dell'involucro nella parte inferiore e staccarlo nella parte superiore dal lato anteriore.
• Sollevare una parte terminale del fusabile difettioso dal portafusibili.
• Sfilare completeness il fusibile difettioso dal portafusibili.
• Inserire il nuovo fusabile diEDI pari corrente nominale, parietaratteristiche di attivazione e paridi dimensioni.
• Sistemare il nuovo fusabile al centro del portafusibili.
• Inserire a scatto il fondo dell'involucro nella parte anteriore ed avvitare le quattro viti.
• Inserire a scatto il coperchio della batteria nella parte inferiore e avvitare la vite.
• Infilare il BENNING MM 5-2 nel guscio protettivo 13.

Si veda ill. 14: Sostituzione fusibile

9.5 Taratura

Benning garantisce la conformità con le specifiche tecniche elencate nel manua-le utente e la precisione dei dati per il primo anno dopo la data di segna.

Per conservare la precisione individata dei risultati delle misure, l'apparecchio deve essere sottoposto a taratura ad intervalli regolari presso il nostro servizio assistenza. Consigliamo un intervallo di taratura di un anno. Inviare a tal fine l'apparecchio al seguente indirizzo:

9.6 Parti di ricambio

Fusibile F 15 A, 600 V, 50 kA, D = 10,3 mm, L = 38,1 mm, Codice ricambio 10149447

10. Impiego del guscio protettivo

• Si possono conservare i cavetti di sicurezza avvolgendoli intorno al guscio protettivo 13 ed inserendo a scatto i puntali degli stessi nel guscio protettivo 13 (si veda ill. 15).

• Si può inseire a scatto uno dei cavetti di sicurezza nel guscio protet-tivo 18, in modo tale che il punctale resti libero, per condurlo insieme al BENNING MM 5-1/ MM 5-2 su un punto misura.

• Il sostegno posteriori del guscio protettivo 13 consente di disporre inclinato il BENNING MM 5-1/ MM 5-2 (ciov facilita lalettura) (si veda ill. 16).

• Il guscio di protezione in gomma 13 ha un magnete, che può essere'utilizzato per appenderlo.

Si veda ill. 15: Avvolgimento dei cavetti di sicurezza

Si veda ill. 16: Posizionamento del BENNING MM 5-1/ MM 5-2

11. Dati tecnici degli accessori di misurazione

• Norma: EN 61010-031,
• Tensione massima di misurazione a massa (12) e categoria di misurazione:

Con cappuccio: 1000 V CAT III, 600 V CAT IV,

Senza cappuccio: 1000 V CAT II,

• Corrente massima di misurazione: 10 A,
• Classe di protezione II (回), isolamento continuo doppio o rafforzato,

• Grado di inquinamento: 2,

• Lunghezza: 1,4 m, 18 AWG,

• Condizioni ambientali:

altezza barometrica massima nelle misurazioni: 2000 m,

temperatura: da 0^ fino a +50^ , umidità da 50% fino a 80%

• Usare i circuiti di misura sostanto se gli stessi si trovano in uno stato ineccepibile e in conformità alle presenti istruzioni, perché altrimenti la protezione prevista potrebbe essere pregiudicata.

• Separare il circuito di misura qualora l'isolamento fosse danneggiato o si sua verificata una interruzione nel cavo/nella spina.

• Non toccare il circuito di misura sui puntali di contatto scoperti. Afferrare il circuito di misura soltanto sulla parte prevista a tale scopo!
• Inserire i collegamenti ad angolo nell'apparecchiatura di controllo o di misurazione.

12. Informazioni ambientali

Onde tutelare l'ambiente, non buttate l'apparecchio tra i normali rifiuti al termine della sua vita utile, ma portatelo presso i punti di raccolta specifici per quosti rifiuti previsti alla normativa vigente.

Minimale frequente: 10 Hz
