Tipo di prodotto	Riscaldatore a infrarossi
Marca	Harvia
Modello	DIR500R
Potenza	500 W
Tensione di alimentazione	230 V ~ 1N 50 Hz
Grado di protezione	IPX2
Fusibile termico	130 °C
Lunghezza del cavo di collegamento	3 m con connettore
Angolo di irraggiamento	122,5°
Elemento riscaldante	Vitae 500 W (rif. 1-027-837)
Tipo di vetro	Schott Nextrema
Installazione possibile	A parete, anteriore, soffitto
Distanze di sicurezza (montaggio verticale)	B = 15 mm, F = 25 mm
Distanze di sicurezza (montaggio orizzontale)	B = 80 mm, F = 25 mm
Temperatura ambiente ammissibile	da +10 °C a +140 °C
Temperatura di stoccaggio	da -25 °C a +70 °C
Manutenzione	Nessuna manutenzione necessaria; pulire il vetro con un panno umido
Accessori opzionali	Pannello anteriore, griglia di protezione, schienale

Domande frequenti - DIR500R HARVIA

Qual è la potenza del riscaldatore Harvia DIR500R?

Il riscaldatore ha una potenza di 500 W.

Quale tipo di vetro viene utilizzato sul DIR500R?

Utilizza un vetro Schott Nextrema.

Qual è la tensione di alimentazione richiesta?

La tensione è di 230 V ~ 1N 50 Hz.

Il riscaldatore può essere installato a soffitto?

Sì, può essere installato a soffitto, ma solo i modelli 750 W e 1300 W sono consigliati per questo uso. Il DIR500R è previsto per un'installazione a parete o anteriore.

Quali sono le distanze di sicurezza da rispettare?

In montaggio verticale: B = 15 mm (lato) e F = 25 mm (anteriore). In montaggio orizzontale: B = 80 mm e F = 25 mm.

Il riscaldatore è protetto contro gli spruzzi d'acqua?

Sì, possiede un grado di protezione IPX2, che lo protegge dalle gocce d'acqua.

Come pulire il riscaldatore?

Spegnere l'apparecchio, lasciarlo raffreddare, quindi pulire il vetro con un panno umido. Non utilizzare mai acqua in eccesso.

Quali accessori sono disponibili per il DIR500R?

Accessori opzionali come un pannello anteriore in acciaio inossidabile, una griglia di protezione o uno schienale possono essere aggiunti.

Il riscaldatore richiede una manutenzione particolare?

No, il riscaldatore è senza manutenzione. Solo la pulizia occasionale del vetro è necessaria.

Qual è la lunghezza del cavo di alimentazione?

Il cavo misura 3 metri ed è dotato di un connettore.

MANUALE UTENTE DIR500R HARVIA

Irradiatori a spettrocomplete

VITAE 350 / 500 / 750 / 1300

ECO 350 / 500 / 750

ISTRUZIONI DI MONTAGGIO E PER L'USO Italiano

1-027-780 / DIR-350-R 1-027-845 / WIR-350-R

1-027-781 / DIR-500-R 1-027-846 / WIR-500-R

1-027-782 / DIR-750-R 1-027-847 / WIR-750-R

1-027-779 / DIR-1300-R 1-027-844 / WIR-1300-R

1-027-785/ECO-350-R 1-027-784/ECO-300-G

1-027-788/ECO-500-R 1-027-787/ECO-500-G

1-027-790/ECO-750-R

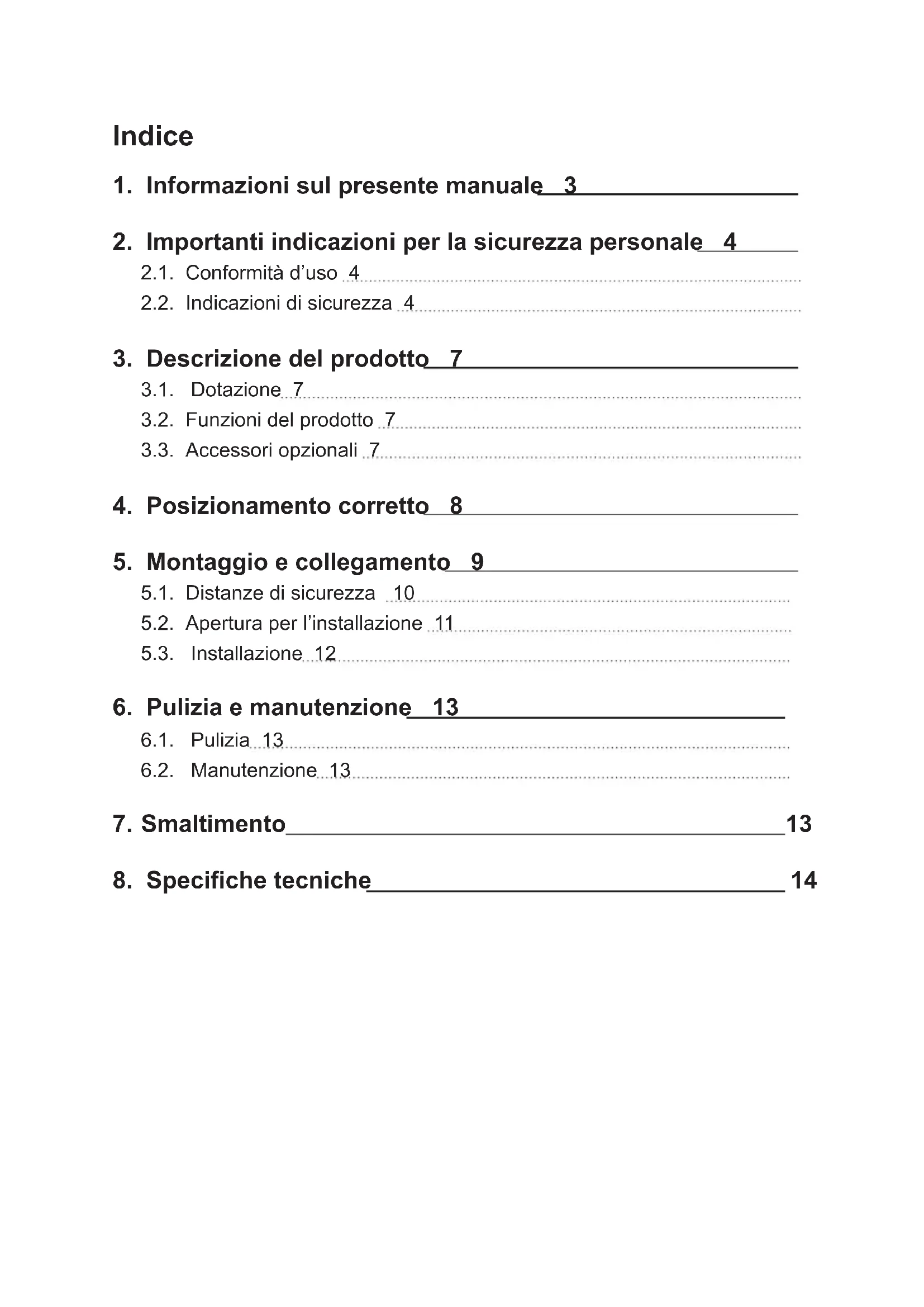

Indice

1. Informazioni sul presente manuale 3

2. Importanti indicazioni per la sicurezza personale 4

2.1. Conformità d'uso 4
2.2. Indicazioni di sicurezza 4

1. Descrizione del prodotto 7

3.1. Dotazione 7
3.2. Funzioni del prodotto 7
3.3. Accessori opzionali 7

1. Posizionamento corretto 8
2. Montaggio e collegamento 9

5.1. Distanze di sicurezza 10
5.2.Apertura per l'installazione 11
5.3.Installazione 12

1. Pulizia e manutenzione 13

6.1.Pulizia 13
6.2. Manutenzione 13

7.Smaltimento 13
8. Specifiche tecniche 14

1. Informazioni sul presente manuale

Leggere conattenzione le presenti istruzioni di montaggio e conservare in prossimità dell'irradiatore a infrarossi. In quello modo è possibile controllare in agli momento le informazioni sulla sicurezza e sull'utilizzo.

Le presenti istruzioni di montaggio e d'uso si trovano ancche nell'area di download della nostra pagina web all'indirizzo: www.sentiotec.com/downloads.

Simboli nelle avventenze

Nelle presenti istruzioni di montaggio, prima di anni attività che genera un pericolo, è applicata un'avventenza. Osservare sempre queste avventenze. Così facendo, si evitano danni a beni materiali e lesioni che, nel peggiore dei casi, possono essere addirittura mortali.

Nelle avvertenze vengono utilizzati Pittogrammi che hanno i seguenti significati:

PERICOLO!

L'inosservanza di但这a avvertenza cui cause lesioni gravi o addirittura mortali.

AVVERTENZA!

L'inosservanza di但这a avventenza cui cause lesioni gravi o addirittura mortali.

ATTENZIONE!

L'inosservanza di但这a avvertenza cui causare lesioni lievi.

ATTENZIONE!

Questopittogrammaaverte della possibilitadi danniabeni materiali.

Altri symboli

Questo symbolo indica consigli eindicazioni utili.

Non coprire! Leggere il manuale di istruzioni

2. Importanti indicazioni per la sicurezza personale

L'irradiatore a infrarossi è costruito secondo le regole vigenti riconosciute per la sicurezza. Tuttavia, durante l'utilizzo possono presentarsi pericoli. Osservare pertanto le seguentiindicazioni di sicurezza e le avventenze speciali riportate nei singoli capitoli.

2.1. Conformità d'uso

L'irradiatore a infrarossi viene utilizzato per riscaldare il corpo umano e/o per riscaldare una cabina a infrarossi.

L'irradiatore a infrarossi può essere utilizzato solo in combinazione con un sistema di lavoro dotato di limitazione automatica del tempo di riscaldamento.

Qualsiasi altro utilizzato è considerato improprio. Un utilizzo improprio può causare danni al prodotto e lesioni gravi o mortali.

2.2. Indicazioni di sicurezza

• Il montaggio dei collegamenti a morsetto deve essere eseguito da elettricisti specializzati o da persona con una qualifica simile.

• Il montaggio dei collegamenti a spina più essere eseguito dall'utente.

• I lavori di montaggio e di collegamento dell'irradiatore a infrarossi possono essere eseguiti solo in assenza di tensione.

• Osservareanche dispositionsionali valide sul luogo di instal-.
  lazione.Osservarele disposizioni della norma EN 60335-2-53 (VDE 0700 parte 53).

• Fare attentzione che l'irradiatore a infrarossi non sia sottoposto ad alcuna sollecitazione meccanica, che provocherebbe la rot-tura. Gli irradiatori con la parte anteriore in vetro o l'elemento radiante rotti non devono più essere utilizzati. Il vetro o l'elemento radiante devono essere sostituiti (per il numero di articolo vedi 8. Specifiche tecniche a pagina 14)

• Durante il posizionamento e l'installazione dell'irradiatore a infrarossi devono essere rispetto le distance minime di sicurezza (vedi 5.1. Distanze di sicurezza a pagina 10)
• L'irradiatore soddisfa i requisiti di IPX2. Per un'installazione a prova di spruzzi d'acqua secondo IPX4, il bordo dell'irradiatore a infrarossi deve essere protetto da una copertura (ad es: copertura in acciaio inossidabile, vedi 3.3. Accessori opzionali a pagina 7)
• Non è consentita l'installazione degli irradiatori in un bagno a vapore.
• Qualora si presentassero problemi non trattati in modo ESAustivo nelle istruzioni per l'uso, per la vostra sicurezza, vi preghiamo di rivolgervi al vostro fornitore.
• Prima di accendere il dato dell'irradiatore, assicurarsi che davanti o sull'irradiatore a raggi infrarossi non siano appesi oggetti infiammabili.
• Non toccare mai il vetro dell'irradiatore a infrarossi durante il funzionamento. Il vetro dell'irradiatore a infrarossi diventa molto caldo. A seconda della funzione dell'utente, più essere necessario montare una protezione da dato (ad es: schienale in legno, griglia di protezione, vedi 3.3. Accessori opzionali a pagina 7).

• Il disposativo non deve essere utilizzato da bambini di età inferioreagli 8 anni.

• Questo dispositivo più essere utilizzato da bambini di età superiore a 8 anni, da persone con capacità fisiche, sensoriali o mentali limitate e privé di esperienza o delle necessarie conoscenze nel rispetto delle seguenti condizioni:

• se sono in presenza di persona responsabili per loro;

• se è stato spiegato loro come utilizzare l'apparecchio in modo sicuro e sono chiari i pericoli che ne possono derivare.

• Ai bambini non è permesso giocare con il disposativo.

• I bambini al di sotto dei 14 anni possono pulire il disposativo solo in presenza di uomini.

• Se si appartiene al gruppo di persona con una sensibilità al calore limitata o ci si trovava sotto l'effetto del consumo di alcol, farmaci o droghe, non sottoporsi a irraggiamento a infrarossi per motivi di salute.
• Se dopo un irraggiamento a infrarossi regolare sussiste un eritema persistente (arrossamento permanente della pelle per più di un giorno) o alterazioni di colore di tipo reticolare, non ripetere l'irraggiamento e consultare un medico per prevenir lo sviluppo di un eritema abigne.
• Si consiglia di non sottoporsi a irraggiamento a infrarossi entro 24 ore dello irraggiamento UV da una fonte artificiale o da un'esposizione al sole.
• Le personne per le quali sussiste un rischio di colpo di calorie, come ad esempio le personne che soffrono di malattie cardiovascolari, devono consultare un medico in caso di dubbi prima di utilizzare una cabina termica.
• Qualora si presentassero problemi non trattati in modo esaustivo nelle istruzioni per l'uso, per la vostra sicurezza, vi preghiamo di rivolgervi al vostro fornitore.

3. Descrizione del prodotto

3.1. Dotazione

• Irradiatore a infrarossi incl. cavo di collegamento di 3 m con spina
• Istruzioni di montaggio

3.2. Funzioni del prodotto

L'irradiatore a infrarossi ha le seguenti funzioni:

• Installazione come irradiatore posteriore, anteriore o a soffitto
• Sicurezza intrinsecagrazie a un limitatore di temperatura di sicurezza
• Adatto per regolazione continua dell'intensità
• I modelli con copertura in vetro offrono una protezione IPX4 (idonea per le sauné) se installati in combinazione con copertura anteriore o schienale in legno
  VITAE Irradiatore a spettro completo scuro Intensità delle radiazioni: A 24%, B 55%, C 21%
• Nextrema Irradiatore a spettro completo bianco Intensità delle radiazioni: A 9%, B 57%, C 34%
• Irradiatore a spettro completo ECO con vetrolintensità delle radiazioni: A 24%, B 55%, C 21%
• Irradiatore a spettro completo ECO con griglialintensità delle radiazioni: A 14%, B 40%, C 46%

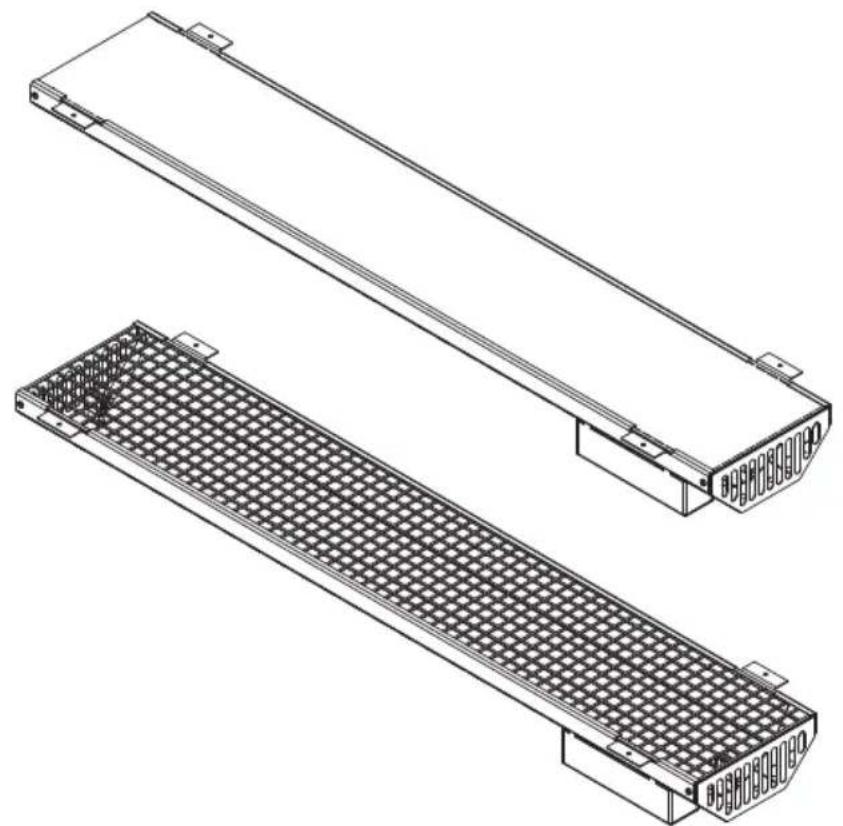

3.3. Accessori opzionali

• Copertura anteriore in acciaio inox spazzolato (350W/1-027-948, 500/750/1300W/1-027-779)
• Copertura anteriore in acciaio inox verniciato in nero (350W/1-027-905, 500/750/1300W/1-027-157)
• Griglia di protezione (350/1-027-791, 500W/1-027-792)
  Schienale ergonomico (350/500W/514-L/A/D)
  Schienale ergonomico VitaMy (350W/1-039-182)

Schienale in legno di tiglio (350W/1-028-578, 500/750W/1-032-185)
Schienale in legno Prestige (350W/1-032-186, 500/750W/1-032-213)
- Ripartitore a infrarossi (IR-1P2, IR-1P3, IR-1P5)
- Cavo per ripartitore (IR-1P2, IR-1P3, IR-1P5)
- Cavo di collegamento per ripartitore (IR-IS-A03, IR-IS-A10, IR-IS-A25)

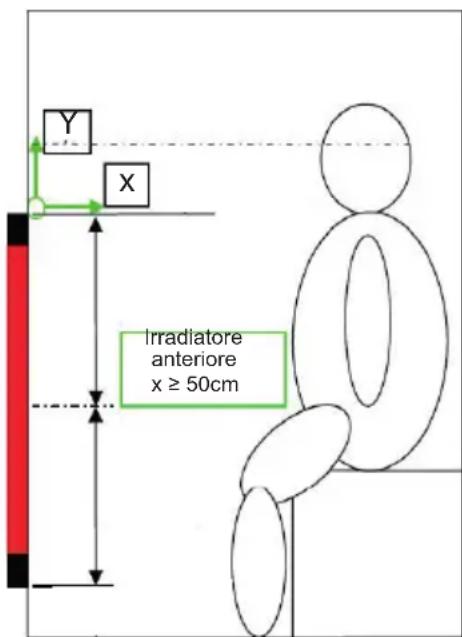

4. Posizionamento corretto

Applicazione come:

• Irradiatore posteriore: 350 W, 500 W
• Irradiatore anteriore: 350 W, 500 W, 750 W
• Irradiatore a soffitto: 750 W, 1300 W

Secondo la norma EN 60335-2-53, l'irraggiamento medio nella zona toracica e dorsale di una persona in una cabina termica a infrarossi, mediato su una griglia di 20~cm× 20~cm , non deve superare il valore di 1000~Wm - 2 (si noti che questo valore limite si riferisce alla prevenzione dello stress da calore).

Per garantire che questo vale limite non venga superato, è possibile utilizzare solo un irradiatore da 350 W o 500 W come irradiatore posteriore. Inoltre, quando si posizione l'irradiatore posteriore, assicurarsi che la distanza tra la schiena e l'irradiatore non sia inferiore a 4 cm.

Utilizzare come irradiatori frontali solo irradiatori da 350 W, 500 W o 750 W. Assicurarsi che la distance minima tra il torso e l'irradiatore anteriore non sia inferiore a 50 cm (nella Foto "x").

Per scendere al di sotto dei valori limite IC-NIRP per il valore limite a lungo termine di 100 W/m2 per "occhio infrarosso", gli irradiatori devono essere spostati verso il basso (nella foto, Y").

Indicazioni dettagliate sono riportate nella perizia LE-G18/3 e LE-G31/18 di Seibersdorf Laboratories.

5. Montaggio e collegamento

AVVERTENZA! Pericolo di scossa elettrica

• Eseguire i lavori di montaggio e collegamento sull'irradiatore a infrarossi solo in assenza di tensione.

• L'irradiatore viene fornito con spina premontata. Il montaggio dei collegamenti a spina può essere eseguitoanche dall'utente.

• Se l'irradiatore viene collegato a unsystema di lavoro tramite montaggio fisso, rimuovere la spina. Il montaggio del collegamento a morsetto devesse seguito da elettriciisti specializzati o da persone con una qualifica simile.
• La parte posteriore dell'irradiatore NON deve essere coperta in modo che il calore generato possa dissiparsiattraverso le aperture.
• Le fissure di ventilazione in alto e in basso NON devono essere coperte (vedi Fig. 1)
• Per il corretto funzionamento del fusabile termico, in caso di montaggio verticale (ad es. irradiatore posteriori) la morsettiera dell'irradiatore deve trovarsi in alto (vedi Fig. 14).
• Mantenere le distance minime di sicurezza da materiali lavoramente inflammabili (vedi 5.1. Distanze di sicurezza a pagina 10).

Fig.1: Lasciare libero le fessure di ventilazione

Fig. 2: Posizione morsettiera

5.1. Distanze di sicurezza

Osservare le distance minime di sicurezza specificate e Fig. 3.

Irradiatore a infrarossi 350 W, 500 W

(DIR-350-R / DIR-500-R / WE-350-R / WE-500-R /

ECO-350-R / ECO-500-R / ECO-350-G / ECO-500-G)

per montaggio verticale: per montaggio orizzontale:

B = 15 mm

B=80mm

F = 25 mm

F = 25 mm

Irradiatore a infrarossi 750 W (DIR-750-R / WIR-750-R / ECO-750-R)

per montaggio orizzontale:

B=100mm

F=150mm

Irradiatore a infrarossi 1300 W (DIR-1300-R / WIR-1300-R)

per montaggio orizzontale:

B=150mm

F = 200 mm

Fig. 3: Distanze di sicurezza irradiatore a infrarossi

5.2. Apertura per l'installazione

Osservare Fig. 1 e Fig. 4.

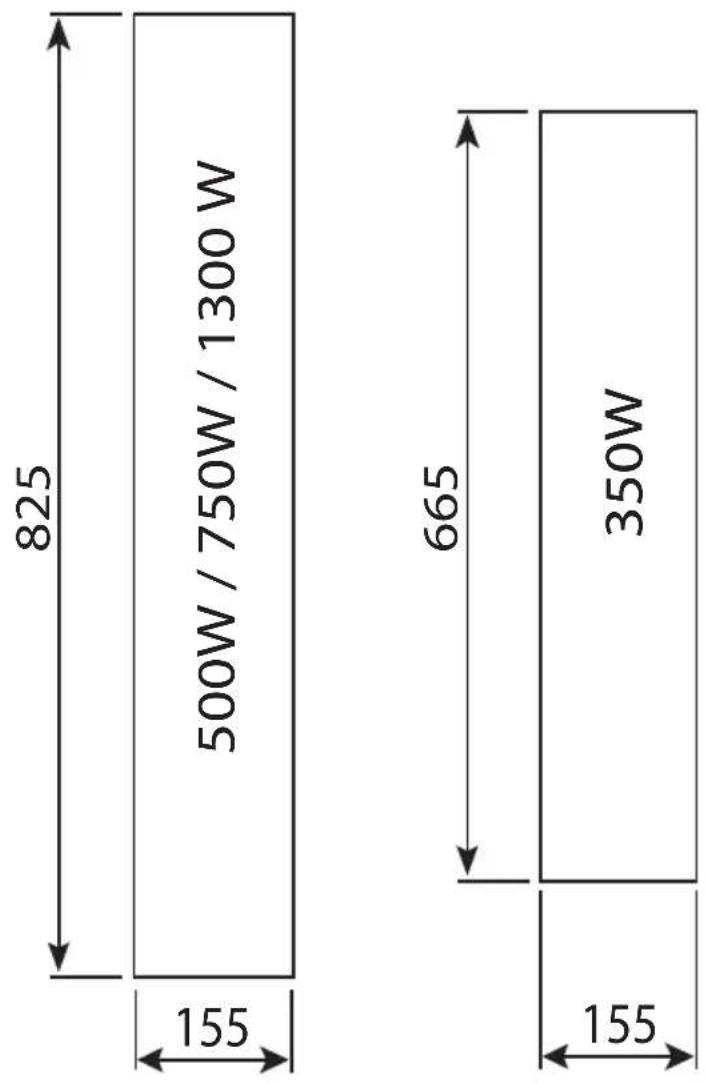

Fig. 4: Aperture di montaggio irradiatore a infrarossi Dimensioni in mm

5.3. Installazione

Osservare Fig. 2 e Fig. 5.

ATTENZIONE!

Assicurarsi che la morsettiera dell'irradiatore sia montata sul lato superiore!

I radiatori a infrarossi da 1300 W vengono forniti con un nastro di protezione antincendio in dotazione. Incollare quello nastro sul bordo esterno dell'apertura prima di montare il radiatore (vedi A in Fig. 5)

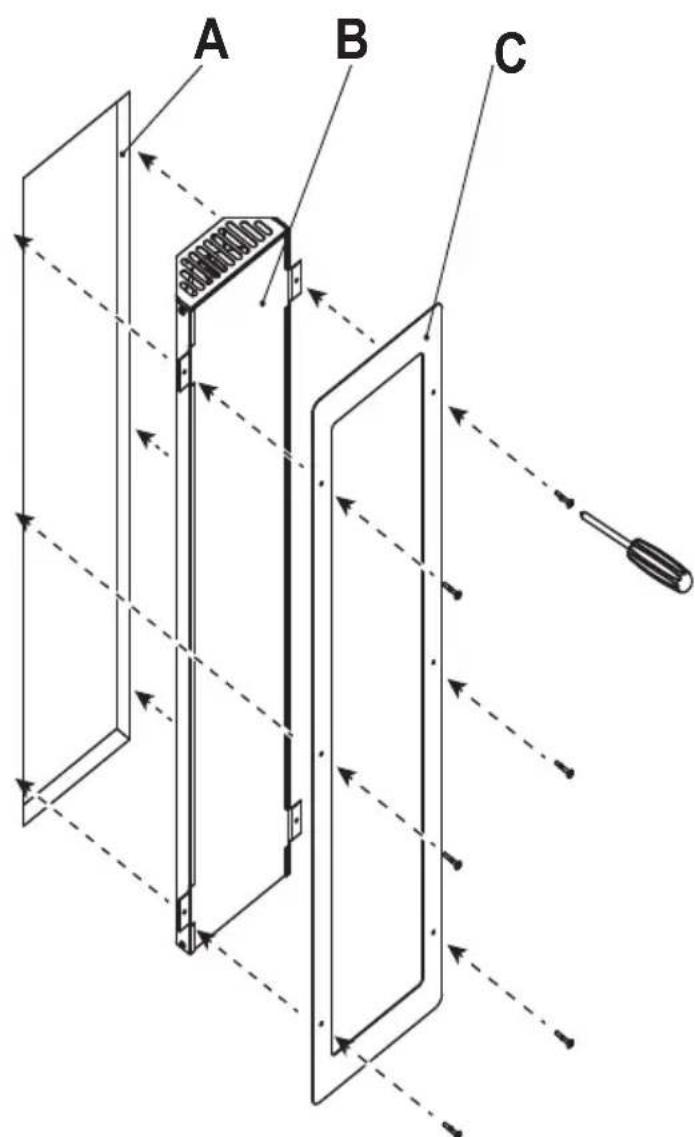

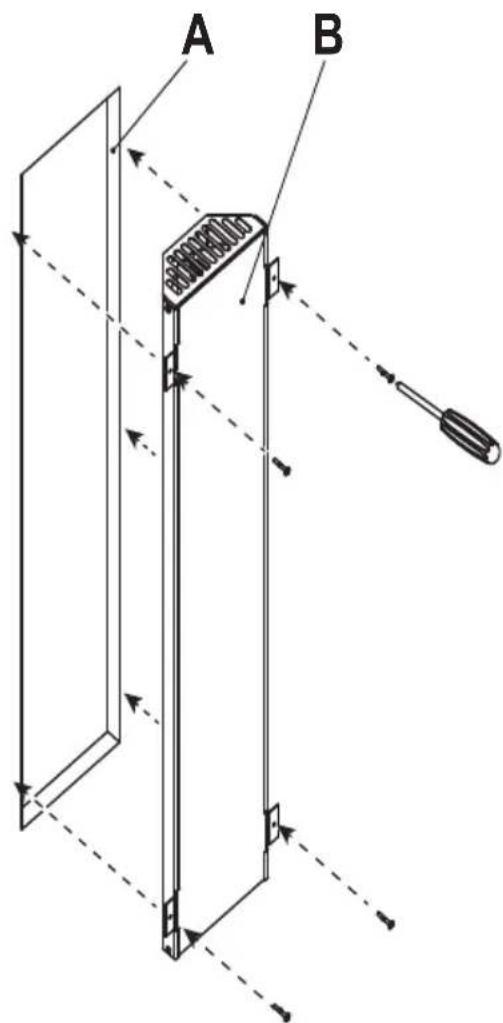

Fig. 5: Montaggio emettitore a infrarossienza e con copertura in acciaio inossidabile opzionale

A Apertura nella parete della cabina
B Irradiatore a infrarossi
C Copertura in acciaio inossidabile (opzionale)

6. Pulizia e manutenzione

6.1. Pulizia

ATTENZIONE!

Danni all'apparecchio

L'irradiatore è protetto dagli spruzzi d'acqua, tuttavia il contatto diretto con l'acqua cui quodanneggiare l'apparecchio.

• NON immergere MAI l'apparecchio in acqua.
• NON versare MAI acqua sull'apparecchio.

• NON pulire MAI l'apparecchio con un panno troppo inumidito.

• Spagnere l'irradiatore

• Lasciare raffreddare I'irradiatore
• Pulire l'alloggiamo con cautela usingo un panno umido.

6.2. Manutenzione

L'irradiatore a infrarossi non richiede manutenzione.

7. Smaltimento

• Smaltire i materiali dell'imballaggio conformmente alle normative sullo smaltimento vigenti.
• I vecchi dispositivi contengono materiali riciclabili maanche sostanzize dannose. Nongettare mai un dispositivo usato insieme ai rifiuti non riciclabili, pensi smaltirlo in conformità alle norme vigenti a livello locale.

8. Specifiche tecniche

Informazioni generali per tutti gli irradiatori

Condizioni di conservazione: da -25 °C a +70 °C

Temperatura ambiente: da +10 °C a +140 °C

Tensione di rete: 230V 1N50Hz

Fusibile termico: 130^

Tipodi protezione: IPX2

Cavo di collegamento: 3m - 3× 1,5mm^2 isolato con spina

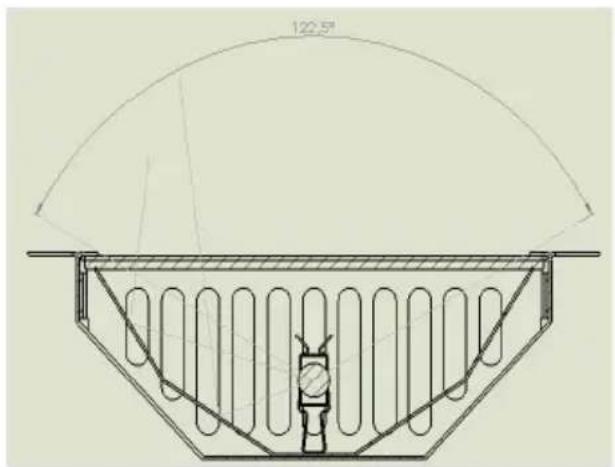

Angolo di irraggiamento: 122,5°

DIR-350-R

Dimensioni: L1 = 523mm L2 = 658mm

Vetro anteriore: Schott Nextrema scuro (1-027-840)

Elemento radiante: 350 W - Vitae (1-027-836)

DIR-500-R

Dimensioni: L1 = 686mm L2 = 818mm

Vetro anteriore: Schott Nextrema scuro (1-027-839)

Elemento radiante: 500 W - Vitae (1-027-837)

DIR-750-R

Dimensioni: L1 = 686 mm, L2 = 818 mm

Vetro anteriore: Schott Nextrema scuro (1-027-839)

Elemento radiante: 750 W - Vitae (1-027-838)

DIR-1300-R

Dimensioni: L1 = 686mm,L2 = 818mm

Vetro anteriore: Schott Nextrema scuro (1-027-839)

Elemento radiante: 1300 W - Vitae (1-027-835)

WIR-350-R

Dimensioni: L1 = 523mm,L2 = 658mm

Vetro anteriore: Schott Nextrema bianco (1-027-842)

Elemento radiante: 350 W - ECO a spettro completo (1-027-783)

WIR-500-R

Dimensioni: L1 = 686 mm, L2 = 818 mm

Vetro anteriore: Schott Nextrema bianco (1-027-841)

Elemento radiante: 500 W - ECO a spettro completo (1-027-786)

WIR-750-R

Dimensioni: L1 = 686 mm, L2 = 818 mm

Vetro anteriore: Schott Nextrema bianco (1-027-841)

Elemento radiante: 750 W - ECO a spettro completo (1-027-789)

WIR-1300-R

Dimensioni: L1 = 686 mm, L2 = 818 mm

Vetro anteriore: Schott Nextrema bianco (1-027-841)

Elemento radiante: 1300 W - Vitae (1-027-835)

ECO-350-R

Dimensioni: L1 = 523mm L2 = 658mm

Vetro anteriore: Vetroceramica scura (1-030-968)

Elemento radiante: 350 W - ECO a spettro completo (1-027-783)

ECO-500-R

Dimensioni: L1 = 686 mm, L2 = 818 mm

Vetro anteriore: Vetroceramica scura (1-030-969)

Elemento radiante: 500 W - ECO a spettro completo (1-027-786)

ECO-750-R

Dimensioni: L1 = 686 mm, L2 = 818 mm

Vetro anteriore: Vetroceramica scura (1-030-969)

Elemento radiante: 750 W - ECO a spettro completo (1-027-789)

ECO-350-G

Dimensioni: L1 = 523 mm, L2 = 658 mm

Pannello anteriore: griglia metallica nera floccata (1-027-791)

Elemento radiante: 350 W - ECO a spettro completo (1-027-783)

ECO-500-G

Dimensioni: L1 = 686 mm, L2 = 818 mm

Pannello anteriore: griglia metallica nera floccata (1-027-792)

Elemento radiante: 500 W - ECO a spettro completo (1-027-786)

Full spectrum straler

VITAE 350 / 500 / 750 / 1300

ECO 350 / 500 / 750

Dimensao: L1 = 686 mm, L2 = 818 mm

Vidro frontal: Schott Nextrema escuro (1-027-839)

Elemento do radiador: 500 W - Vitae (1-027-837)

DIR-750-R

Dimensao: L1 = 686 mm, L2 = 818 mm

Vidro frontal: Schott Nextrema escuro (1-027-839)

Elemento do radiador: 750 W - Vitae (1-027-838)

DIR-1300-R

Dimensao: L1 = 686 mm, L2 = 818 mm

Vidro frontal: Schott Nextrema escuro (1-027-839)

Elemento do radiador: 1300 W - Vitae (1-027-835)

WIR-350-R

Dimensao: L1 = 523 mm, L2 = 658 mm

Vidro frontal: Schott Nextrema branco (1-027-842)

Elemento do radiador: 350 W - ECO de espectroplete (1-027-783)

WIR-500-R

Dimensao: L1 = 686 mm, L2 = 818 mm

Vidro frontal: Schott Nextrema branco (1-027-841)

Dimensao: L1 = 686 mm, L2 = 818 mm

Vidro frontal: Schott Nextrema branco (1-027-841)

Elemento do radiador: 750 W - ECO de espectroplete (1-027-789)

WIR-1300-R

Dimensao: L1 = 686 mm, L2 = 818 mm

Vidro frontal: Schott Nextrema branco (1-027-841)

Elemento do radiador: 1300 W - Vitae (1-027-835)

ECO-350-R

Dimensao: L1 = 523 mm, L2 = 658 mm

Dimensao: L1 = 686 mm, L2 = 818 mm

Dimensao: L1 = 686 mm, L2 = 818 mm

Dimensao: L1 = 686 mm, L2 = 818 mm

Frente: grelha metalica preta flocada (1-027-792)
