Type product	Infrarood radiator
Merk	Harvia
Model	DIR500R
Vermogen	500 W
Voedingsspanning	230 V ~ 1N 50 Hz
Beschermingsgraad	IPX2
Thermische zekering	130 °C
Lengte aansluitkabel	3 m met connector
Stralingshoek	122,5°
Verwarmingselement	Vitae 500 W (ref. 1-027-837)
Type glas	Schott Nextrema
Mogelijke installatie	Muuraansluiting, voorzijde, plafond
Veiligheidsafstanden (verticale montage)	B = 15 mm, F = 25 mm
Veiligheidsafstanden (horizontale montage)	B = 80 mm, F = 25 mm
Toegestane omgevingstemperatuur	van +10 °C tot +140 °C
Opslagtemperatuur	van -25 °C tot +70 °C
Onderhoud	Geen onderhoud nodig; glas reinigen met een vochtige doek
Optionele accessoires	Voorpaneel, beschermrooster, rugleuning

Veelgestelde vragen - DIR500R HARVIA

Wat is het vermogen van de Harvia DIR500R radiator?

De radiator heeft een vermogen van 500 W.

Welk type glas wordt gebruikt op de DIR500R?

Het gebruikt een Schott Nextrema glas.

Wat is de vereiste voedingsspanning?

De spanning is 230 V ~ 1N 50 Hz.

Kan de radiator aan het plafond worden geïnstalleerd?

Ja, het kan aan het plafond worden geïnstalleerd, maar alleen de modellen 750 W en 1300 W worden aanbevolen voor dit gebruik. De DIR500R is bedoeld voor muur- of voorinstallatie.

Wat zijn de veiligheidsafstanden die moeten worden aangehouden?

Bij verticale montage: B = 15 mm (zijkant) en F = 25 mm (voorkant). Bij horizontale montage: B = 80 mm en F = 25 mm.

Is de radiator beschermd tegen waterspatten?

Ja, het heeft een beschermingsgraad IPX2, wat het beschermt tegen waterdruppels.

Hoe de radiator reinigen?

Schakel het apparaat uit, laat het afkoelen en reinig het glas met een vochtige doek. Gebruik nooit overtollig water.

Welke accessoires zijn beschikbaar voor de DIR500R?

Optionele accessoires zoals een roestvrijstalen voorpaneel, een beschermrooster of een rugleuning kunnen worden toegevoegd.

Heeft de radiator speciaal onderhoud nodig?

Nee, de radiator is onderhoudsvrij. Alleen het af en toe reinigen van het glas is nodig.

Wat is de lengte van de voedingskabel?

De kabel is 3 meter lang en is voorzien van een connector.

GEBRUIKSAANWIJZING DIR500R HARVIA

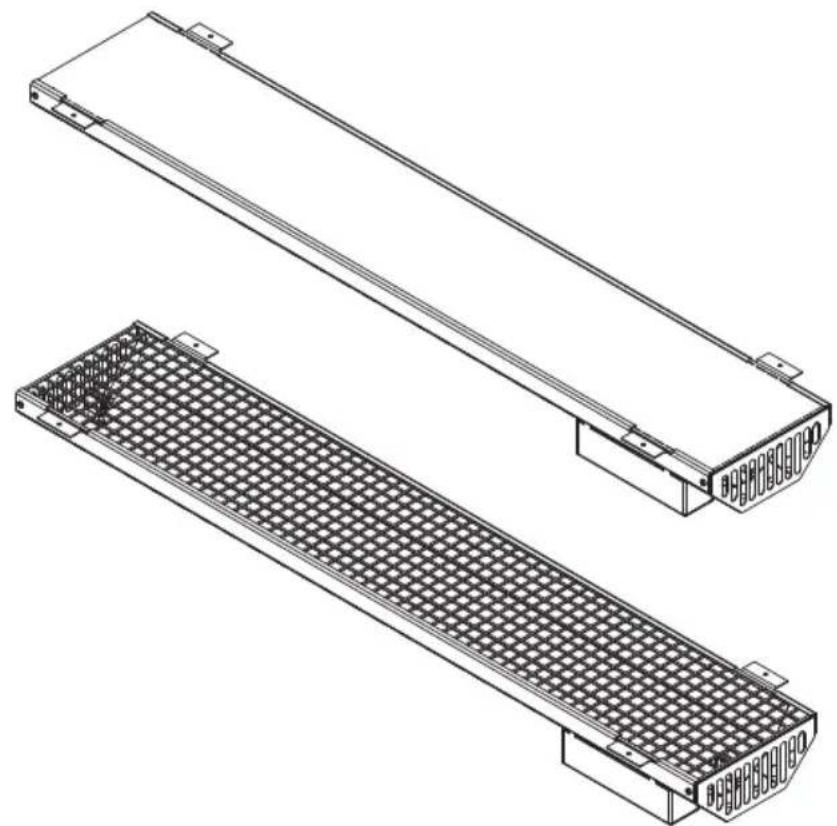

MONTAGE- EN GEBRUIKSAANWIJZING Nederlands

1-027-780 / DIR-350-R 1-027-845 / WIR-350-R

1-027-781 / DIR-500-R 1-027-846 / WIR-500-R

1-027-782 / DIR-750-R 1-027-847 / WIR-750-R

1-027-779 / DIR-1300-R 1-027-844 / WIR-1300-R

1-027-785/ECO-350-R 1-027-784/ECO-300-G

1-027-788/ECO-500-R 1-027-787/ECO-500-G

1-027-790/ECO-750-R

NL

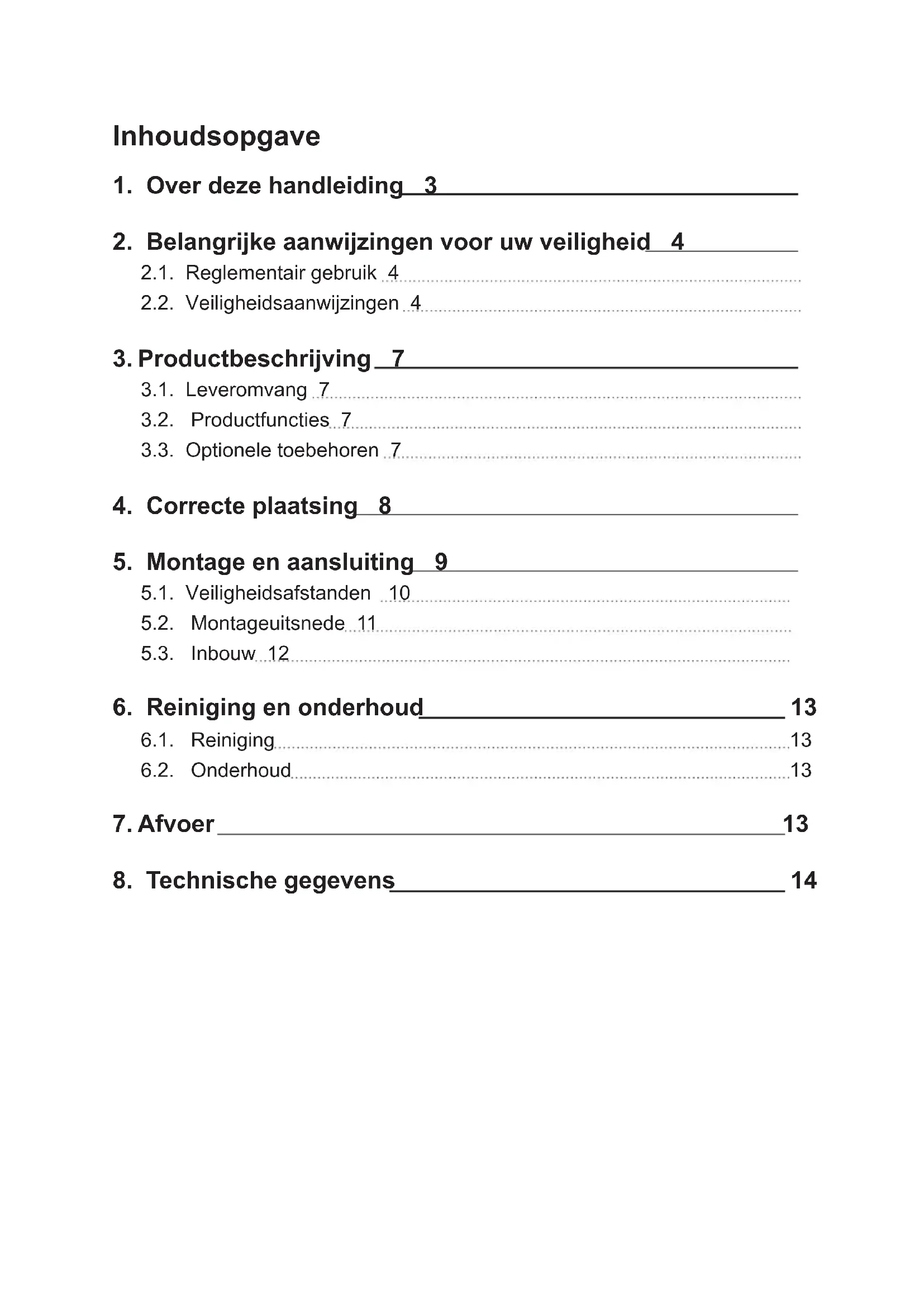

Inhoudsopgave

1. Over dele handleiding 3

2. Belangrijke aanwijzingen voor uweiligkeit 4

2.1.Reglementair gebruik 4
2.2. Veiligheidsaanwijzingen 4

3.Productbeschrijving_7

3.1. Leveromvang 7.
3.2. Productfunctions 7
3.3. Optionele toebehoren 7.

1. Correcte plaatsing 8

2. Montage en aansluiting 9

5.1. Veiligheidsafstanden 10
5.2. Montageuitsnede 11
5.3. Inbouw 12

1. Reiniging en onderhoud

6.1. Reiniging
6.2. Onderhoud

1. Over deze handleiding

Lees de montagehandleiding goed door en bewaar deze in de buurt van de infraroodstraler. Zo kurz u te allen tjnde informatatie over uw veiligheid en het gebruik nalezen.

U vindt deze montage- en gebruiksaanwijzing ook in het downloadbereik van onsite website www.sentiotec.com/downloads.

Symbolen in waarschuwingen

In deze montagehandleiding staat bij werkzaamheden die gevaarlijk können zichen waarschuwing. Neem deze waarschuwingen steeds in acht. Zo voorkomt u materiaèle schade, letsel en zelfs de dood.

In de waarschuwingen worden signalwoorden gebruikt die de volgende betekenis hebben:

GEVAAR!

Als u deze waarschuwing nicht in acht neemt, kan dit leiden tot ernstig letsel of de dood.

VOORZICTHIG!

Als u deutsche waarschuwing nicht opvolgt, kan dit leiden tot Licht letsel.

LET OPI!

Dit signalwoord waarschuwt voor materiele schade.

Andere symbolen

Dit symbol duidt op tips en nuttige aanwijzingen.

Niet afdekken! Bedieningsha

2. Belangrijke aanwijzingen voor uw verilgheid

De infraroodstraler is gebouwd volgens erkende veriligeidstechnische voorschriften. Toch kuren bij het gebruik bevaren ontstaan. Neem waarom de volgende veriligeidsaanwijzingen en de speciale waarschuwingsaanwijzingen in de afzonderlijke hoofdstukken in acht.

De infraroodstraler dient voor het verwarmen van het menselijk lichaam en/of voor de verwarming van een infrarood-cabine.

De infraroodstraler mag alleen in combinatie met een besturing met automatische verwarmingstijdbegrenzing gebruikt worden.

Elk ander gebruik geldt als nicht-reglementair. Niet-reglementair gebruik kan leiden tot productbeschadiging, ernstig letsel of de dood.

2.2. Veiligheidsaanwijzingen

• De montage van de klemverbindingen mag alleen door een elektricien of een vergelijkbaar gekwalificeerde persoon worden uitgevoerd.
• De montage van de stekkers mag door de gebruiker uitgevoerd worden.

• Montage- en aansluitwerkzaamheden aan de infraroodstralermogen uitsluitend in stroomloze toestand worden uitgevoerd.

• Neem ook deplaatselijke bepalingen op deplaats van opstelling in acht. De voorschriften volgens EN 60335-2-53 (VDE 0700 Teil 53)要去en nageleefd worden.

• Let erop dat de infraroodstraler geen mechanische belasting ondvindt. Dit veroorzaakt breuk. Spots met gebroken glasfront of stralerelement moot Niet meer gebruikt worden. Het glas of het stralerelement要去 verrangen worden (artikelnummer zie 8. Technische gegevens op pagina 14)

• Bij de positionering en de inbouw van de infraroodstraler moeten de minimale veiligheidsafstanden nageleefd worden (zie 5.1. Veiligheidsafstanden op pagina 10)

• De straler voldoet aan de eisen conform IPX2. Voor de spat-waterdichte inboundew conform IPX4要去 de rand van de infra-roodstraler afgedekt worden (bijv.: Roestvrijstalen afdekking,zie 3.3. Optionele toebehoren op pagina 7)

• Het inbouwen van de straler in een stoombad is nicht toegestaan.

• Raadpleeg in het geval van problemen die in de gebruiksaanwijzing Niet uitvoerig genoeg worden behandeld in het belang van uw eigen verilgheid uw leverancier.
• Controller of er geen brandbare voorwerpen op of voor de infraroodstraler liggen, voordat u de saunabesturing inschakelt.
• Raak het glas van de infraroodstraler tijdens het bedrijf nooit aan. Het glas van de infraroodstraler worden zeer heet. Afhankelijk van de gebruikersfunctie is EVT. de montage van een aanraakbeveiligingoodzakelijk (bijv.: Houten leuning, veiligheidsrooster, zie 3.3. Optionele toebehoren op pagina 7).

• Het apparaat mag Niet door kinderen onder 8aar worden gebruikt.

• Het apparaat mag door kinderen boven 8aar, door Personen met verminderde psychische, sensorische of mentale vaardigheden en door Personen met gebrek aan ervaring en kennis worden gebruikt, mits:

• onder toezicht.

• indien veilig gebruik werden gedemonstreerd en ze de bevaren die{kunnen ontstaan, begrijpen.

• Kinderen mogen nicht met het apparaat spelen.

• Kinderen onder 14JAar mogen het apparaat alleen onder toezicht reinigen.

• Als u een persoon bent met verminderde warmtegevoeligheid of onder invloed van alcohol, medicijnen of drugs staat, maar dan ter bescherming van uw gezondheid geen gebruik van de infraroodbestraling.

• Als er een blijvend erytheem (blijvende rode kleurverandering van de huid die langer dan een dag duurt) of netachtige kleurveränderingen na een regelmatige bestraling met infraroodlicht blijven bestaan, mag de bestraling Niet herhaald worden en要去 een arts geraadpleegd worden om het ontstaan van een erythem abigne te voorkomen.

• Het worden aanbevolen dat de infraroodbestraling binnen 24 uur na een uv-bestraling door een kunstmatige bron of door een zonnebad Niet gebruikt worden.

• Personen bij wie het risico op oververhitting bestaat, bijvoorbeeld personen die hart- en vaatziekten hebben,要去en in geval van twijfel een arts raadplegen voordat ze een warmtecabine gebruiken.

• Raadpleeg in het geval van problemen die in de gebruiksaanwijzing Niet uitvoerig genoeg worden behandeld in het belang van uw eigen verilgheid uw leverancier.

3. Productbeschrijving

3.1. Leveromvang

• IR-straler incl. 3 m aansluitkabel met stekker
• Montagehandleiding

3.2. Productfunctions

De infraroodstraler heeft de volgende functies:

• Montage als rug-, front- of plafondstraler
• Veilig door veiligheidstemperatuurbegrenzing

• Traploos dimbaar

• Modellen met glazen afdekking bieden in ingebouwde toestand in combinatie met frontafdekking of houten leuning de beschemingsgraad IPX4 (geschikt voor sauna's)

VITAE full spectrum straler Nextrema donker Stralingsintensiteit: A 24% , B 55% , C 21%
- Nextrema full spectrum straler wit Stralingsintensiteit: A 9%, B 57%, C 34%
- ECO full spectrum straler met Glas Stralingsintensiteit: A 24%, B 55%, C 21%
- ECO full spectrum straler met Rooster Stralingsintensiteit: A 14%, B 40%, C 46%

3.3. Optionele toebehoren

• Frontafdekking roestvrij geborsteld (350W/1-027-948, 500/750/1300W/1-027-779)
• Frontafdekking roestvrij zwart gelakt (350W/1-027-905, 500/750/1300W/1-027-157)
  Veiligheidsrooster (350/1-027-791, 500W/1-027-792)
• Ergonomische rugleuning (350/500W/514-L/A/D)

• Ergonomische rugleuning VitaMy (350W/1-039-182)

• Houten leuning Linde (350W/1-028-578, 500/750W/1-032-185)

• Houten leuning Prestige (350W/1-032-186, 500/750W/1-032-213)
• Infrarot-verdeler (IR-1P2, IR-1P3, IR-1P5)
• Kabel voor verdeler (IR-1P2, IR-1P3, IR-1P5)
• Aansluitkabel voor verdeler (IR-IS-A03, IR-IS-A10, IR-IS-A25)

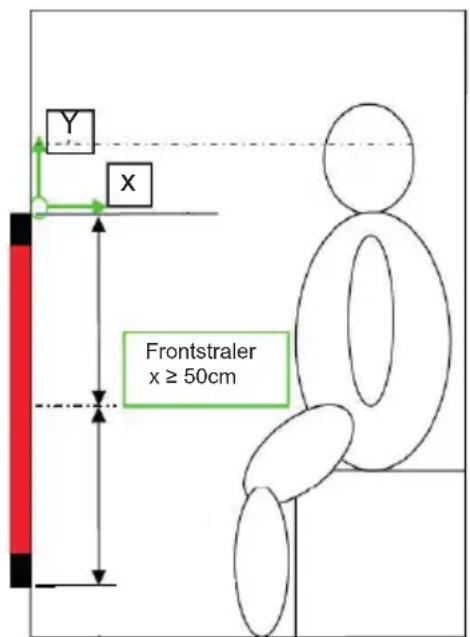

4. Correcte plaatsing

Gebruik als:

Rugstraler: 350 W, 500 W
- Frontstraler: 350 W, 500 W, 750 W
- Plafondstraler: 750 W, 1300 W

Conform EN 60335-2-53 mag in een infrarood-warmtecabine die via een raster van 20~cm× 20 cm gemiddelde bestralingssterkte in de borst- en rugzone van een persoon de waarde van 1000Wm - 2 nicht overschrijden (hierbij worden aangemerkt dat deze grenswaarde betrekking heeft op het vermijden van hitnessstress).

Om ervoor te zorgen dat deutsche grenswaarde nicht overschreden worden, mag als rugstraler slechts een 350 W of 500 W straler ingezet worden. Verder dient u er bij hetplaatsen van de rugstraler op te letten dat de afstand van de rug tot de straler nicht minder dan 4 cm mag+zijn.

Als frontstraler mogen alleen 350 W, 500 W of 750 W stralers ingezet worden. Hierbij要去 op letten dat de minimale afstand tussen het bovenlichaam en de frontstraler Niet minder dan 50 cm mag zichn (op de afbeelding "x".

Om onder de ICNIRP-grenswaarden voor de langdurige grenswaarde van 100 W/m2 voor "infrarood oog" te komen,要去en de stralers maar beneden verplaatst worden (op de afbeelding ^

Gedetailleerde informatatie vindt u in het rapport LE-G18/3 en LE-G31/18 van de Seibersdorf Laboratories.

5. Montage en aansluiting

WAARSCHUWING! Gevaar voor elektrische schok

• Voer de montage- en aansluitwerkzaamheden aan de infraroodstraler alleen in stroomloze toestand UIT.

• De straler worden met voorgemonteerde stekker geleverd. De montage van de stekkers mag ook door de gebruiker uitgevoerd worden.

• Als de straler bij een besturing met vaste montage aangesloten worden, verwijder dan de stekker. De montage van de klemverbindingen mag alleen door een elektricien of een vergelijkbaar gekwalificeerde persoon worden uitgevoerd.
• De hinterkant van de straler mag NIET afgedekt worden, waar dat de optredende warmte door de openingsen要去 ontwijken.
• De ventilatiesleuven boven en beneden mogen NIET afgedekt worden (zie Afb. 1)
• Voor een correcte werkung van de thermische beveiliging moet bij verticale montage (bijv. rugstraler) de aansluitdoos van de straler boven zijn (zie Afb. 14).
• Houd u aan de minimale veiligheidsafstanden tot Licht brandbare materialen (zie 5.1. Veiligheidsafstanden op pagina 10).

Afb. 1: Ventilatiesleuven vrijlaten

Afb. 2: Positie aansluitdoos

5.1. Veiligheidsafstanden

Houd u aan de aangegeven minimale veiligheidsafstanden en Afb. 3.

Infraroodstraler 350 W, 500 W

(DIR-350-R / DIR-500-R / WIR-350-R /WIR-500-R /

ECO-350-R / ECO-500-R / ECO-350-G / ECO-500-G)

bij verticale montage: bij horizontale montage:

B = 15 mm B = 80 mm

F = 25 ~mm F = 25 ~mm

Infraroodstraler 750 W (DIR-750-R / WIR-750-R / ECO-750-R)

bij horizontale montage:

B=100mm

F=150mm

Infraroodstraler 1300 W (DIR-1300-R / WIR-1300-R)

bij horizontale montage:

B=150mm

F = 200 mm

Afb. 3: Veiligheidsafstanden infraroodstraler

5.2. Montageuitsnede

Let op Afb. 1 en Afb. 4.

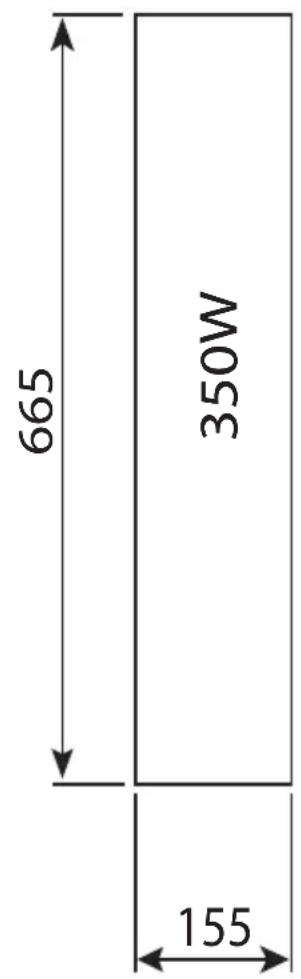

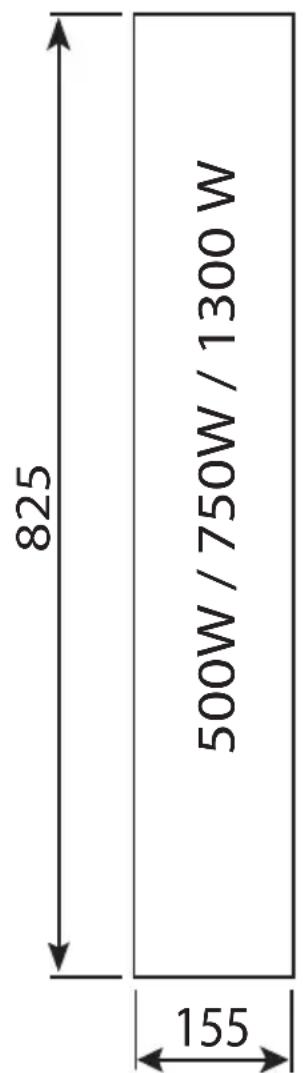

Afb. 4: Montageuitsneden infraroodstraler Afmetingen in mm

5.3. Inbouw

Let op Afb. 2 en Afb. 5.

VOORZICHTIG!
Zorg ervoor dat de aansluitdoos van de straler aan de bovenzijde is!

Bij de infraroodstralers met 1300 W is een brandbeveiligingsband in de leveringsomvang inbegrepen. Plak deze voor de montage van de straler aan de buitenkant van de uitsnede (zie A in Afb. 5)

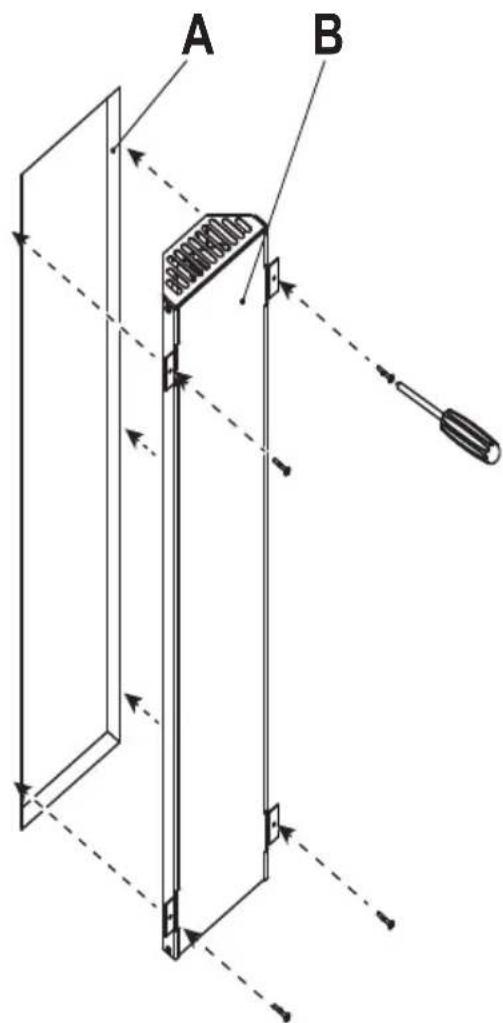

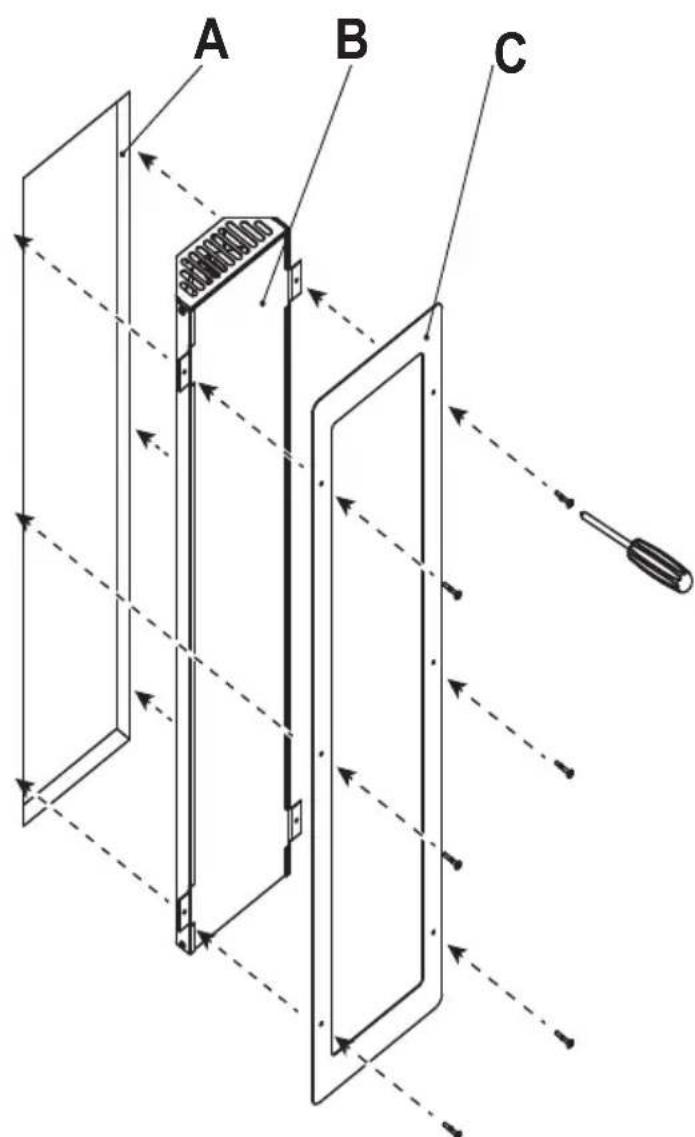

Afb. 5: Montage van de infraroodstraler zonder en met optionele roestvrijsta- len afdekking

A Uitsnede cabinewand
B Infraroodstraler
C Roestvrijstalen afdekking (optioneel)

6. Reiniging en onderhoud

6.1. Reiniging

LET OPI!

Schade aan het apparaat

De straler is spatwaterdicht. Toch kan rechtstreeks contact met water het apparaatbeschadigen.

Dompel het apparaat NOOIT onder in water.
- Giet geen water over het apparaat.
- Reinig het apparaat Niet te nat.

1. Straler uitschakelen
2. Straler laten afkoelen
3. Neem het glas voorzichtig af met een vochtige doek.

6.2. Onderhoud

De infraroodstraler is onderhoudsvrij.

7. Afvoer

• Voer het verpakkingsmateriaal af volgens de geldende afvoerrichtlijnen.
• Oude apparaten bevatten opniew bruikbare materialen maar ook schadelijke stoffen. Deponeer uw oude apparaat waarom in geen geval bij het gewone afval, maar voer het apparaat af volgens deplaatselijk geldende voorschriften.

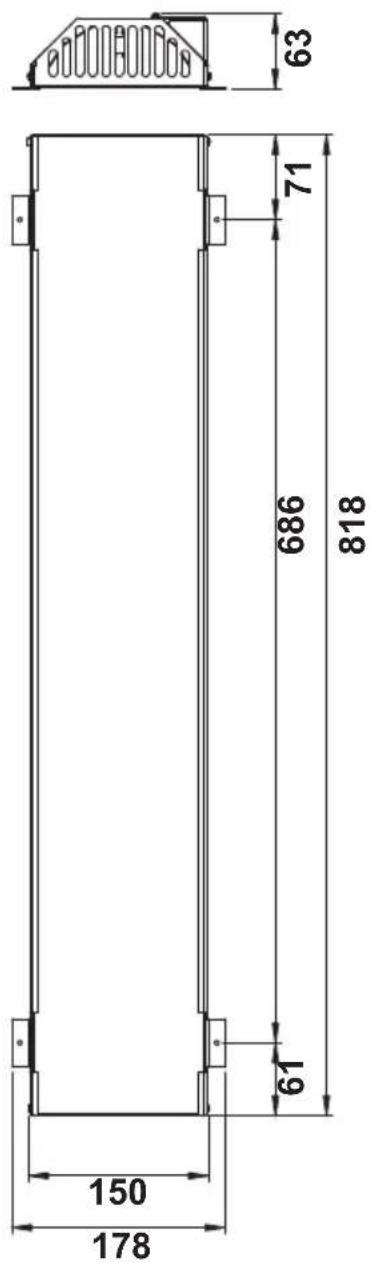

Algemeen alle stralers

Opslagvoorwaarden: -25 °C tot +70 °C

Omgevingstemperatuur: +10^ bis +140^

Netspanning: 230V 1N50Hz

Thermobeveiliging: 130^ C

IP-code: IPX2

Aansluitkabel: 3m - 3× 1,5mm^2 geisoleerd met stekker

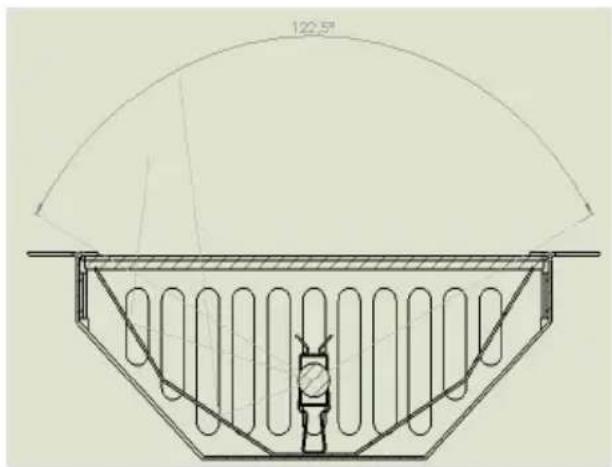

Afstraalhoek: 122,5°

DIR-350-R

Afmetingen: L1 = 523mm L2 = 658~mm

Frontglas: Schott Nextrema donker (1-027-840)

Stralerelement: 350 W - Vitae (1-027-836)

DIR-500-R

Afmetingen: L1 = 686mm L2 = 818~mm

Frontglas: Schott Nextrema donker (1-027-839)

Stralerelement: 500 W - Vitae (1-027-837)

DIR-750-R

Afmetingen: L1 = 686mm L2 = 818mm

Frontglas: Schott Nextrema donker (1-027-839)

Stralerelement: 750 W - Vitae (1-027-838)

DIR-1300-R

Front: Metalen rooster zwart bedrukt (1-027-791)

Stralerelement: 350 W - ECO full spectrum (1-027-783)

ECO-500-G

Afmetingen: L1 = 686mm L2 = 818mm

Front: Metalen rooster zwart bedrukt (1-027-792)

Stralerelement: 500 W - ECO full spectrum (1-027-786)
