Type de produit	Radiateur infrarouge
Marque	Harvia
Modèle	DIR500R
Puissance	500 W
Tension d'alimentation	230 V ~ 1N 50 Hz
Indice de protection	IPX2
Fusible thermique	130 °C
Longueur du câble de raccordement	3 m avec connecteur
Angle de rayonnement	122,5°
Élément chauffant	Vitae 500 W (réf. 1-027-837)
Type de vitre	Schott Nextrema
Installation possible	Murale, avant, plafond
Distances de sécurité (montage vertical)	B = 15 mm, F = 25 mm
Distances de sécurité (montage horizontal)	B = 80 mm, F = 25 mm
Température ambiante admissible	de +10 °C à +140 °C
Température de stockage	de -25 °C à +70 °C
Entretien	Aucun entretien nécessaire ; nettoyer la vitre avec un chiffon humide
Accessoires en option	Panneau avant, grille de protection, dossier

FOIRE AUX QUESTIONS - DIR500R HARVIA

Quelle est la puissance du radiateur Harvia DIR500R ?

Le radiateur a une puissance de 500 W.

Quel type de vitre est utilisé sur le DIR500R ?

Il utilise une vitre Schott Nextrema.

Quelle est la tension d'alimentation requise ?

La tension est de 230 V ~ 1N 50 Hz.

Le radiateur peut-il être installé au plafond ?

Oui, il peut être installé au plafond, mais uniquement les modèles 750 W et 1300 W sont recommandés pour cette utilisation. Le DIR500R est prévu pour une installation murale ou avant.

Quelles sont les distances de sécurité à respecter ?

En montage vertical : B = 15 mm (côté) et F = 25 mm (avant). En montage horizontal : B = 80 mm et F = 25 mm.

Le radiateur est-il protégé contre les projections d'eau ?

Oui, il possède un indice de protection IPX2, ce qui le protège contre les gouttes d'eau.

Comment nettoyer le radiateur ?

Éteignez l'appareil, laissez-le refroidir, puis nettoyez la vitre avec un chiffon humide. Ne jamais utiliser d'eau en excès.

Quels accessoires sont disponibles pour le DIR500R ?

Des accessoires optionnels comme un panneau avant en acier inoxydable, une grille de protection ou un dossier peuvent être ajoutés.

Le radiateur nécessite-t-il un entretien particulier ?

Non, le radiateur est sans entretien. Seul le nettoyage occasionnel de la vitre est nécessaire.

Quelle est la longueur du câble d'alimentation ?

Le câble mesure 3 mètres et est équipé d'un connecteur.

MODE D'EMPLOI DIR500R HARVIA

Émetteur à spectre complet

VITAE 350 / 500 / 750 / 1300

ECO 350 / 500 / 750

INSTRUCTIONS DE MONTAGE ET MODE D'EMPLOI
François

1-027-780 / DIR-350-R 1-027-845 / WIR-350-R

1-027-781 / DIR-500-R 1-027-846 / WIR-500-R

1-027-782 / DIR-750-R 1-027-847 / WIR-750-R

1-027-779 / DIR-1300-R 1-027-844 / WIR-1300-R

1-027-785 / ECO-350-R 1-027-784 / ECO-300-G

1-027-788 / ECO-500-R 1-027-787 / ECO-500-G

1-027-790/ECO-750-R

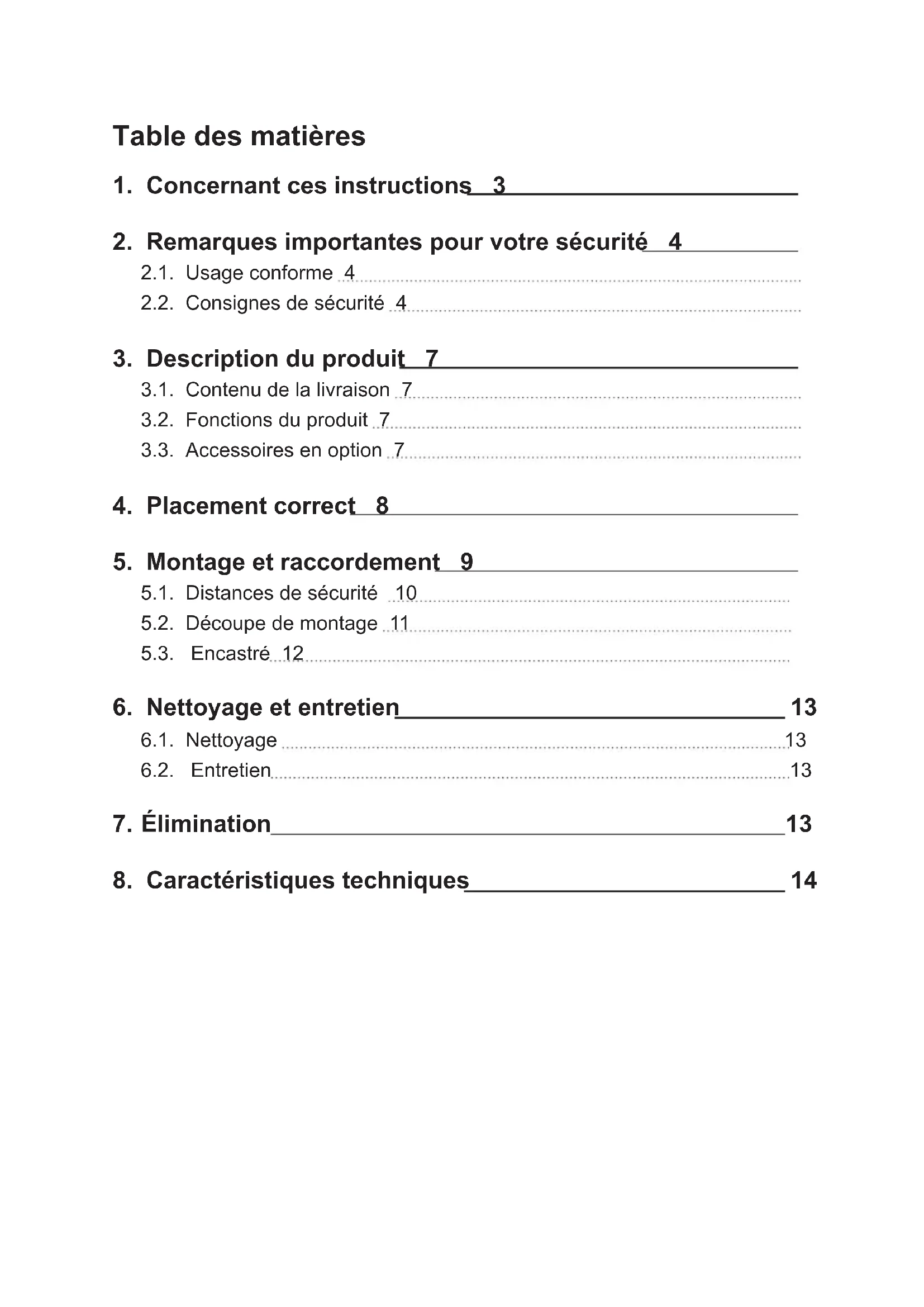

Table des matieres

1. Concernant ces instructions 3
2. Remarques importantes pour votre sécurité 4

2.1. Usage conforme 4
2.2. Consignes de sécurité 4

3.Description du produit 7

3.1. Contenu de la livraison 7.
3.2. Fonctions du produit 7.
3.3. Accessoires en option 7.

5.1. Distances de sécurité 10
5.2. Découpe de montage 11
5.3. Encastré 12

6.Nettoyage et entretien 13

6.1. Nettoyage
6.2. Entretien

1. Élimination 13
2. Caractéristiques techniques 14

1. Concernant ces instructions

Lisez attentivement les Presents instructions de montage et gardez-les à proximate du radiateur infrarouge. Vous pouvez ainsi consulter à tout moment des informations concernant son utilisation et relatives à votre sécurité.

Ces instructions de montage et ce mode d'emploi sont également disponibles dans la rubrique de téléchargement de notre site Internet www.sentiotec.com/downloads.

Symboles d'advertissement

Dans les générées instructions de montage, les activités représentant un danger sont précédées d'un averissement. Conformez-vous impératifement à ces averissements. Vous évitez ainsi des dommages matériels et des blessures qui, dans le pire des cas, peuvent être mortelles.

Ces averissements utilisent des termes clés qui ont la signification suivante :

DANGER!

Si vous ne respectez pas cet averissement, il y a un risque de blessures graves, voire mortelles.

AVERTISSEMENT!

Si vous ne respectez pas cet averissement, il y a un risque eventuel de blessures graves, voire mortelles.

PRUDENCE!

Si vous ne respectez pas cet averissement, il y a un risque eventuel de blessures legères.

ATTENTION!

Ce terme clé vous avertit de dommages matériels eventuels.

Autres symboles

Ce symbole désigne les conseils et indications utiles.

Ne pas couvrir! Lire le mode d'emploi

2. Remarques importantes pour votre sécurité

L'émetteur infrarouge est construit selon des règles techniques de sécurité reconnues. Cependant, des dangers peuvent survenir lors de l'utilisation. C'est pourquoit vousdezuez suivre les consignes de sécurité suivantes et les avertissements spécifiques des différents chapîtres.

2.1. Usage conforme

L'émetteur infrarouge est utilisé pour chauffer le corps humain et/ ou une cabine infrarouge.

L'émetteur infrarouge doit impérativement être utilisé en combinaison avec une commande avec limitation automatique de la durée de chauffage.

Toute autre utilisation est considérée comme un usage non conforme. Un usage non conforme peut endommager le produit et provoquer de graves blessures, voir la mort.

2.2. Consignes de sécurité

• Seul un électricien spécialisé ou une personne ayant une qualification similaire est habilité à partager au montage des raccordements par serrage.
• Le montage des raccordements enchichables peut être effectué par l'utilisateur.
• Les travaux de montage et de raccordement du radiateur infrarouge doivent être effectués uniquement lorsque l'appareil est hors tension.
• Respectez également les dispositions légales du lieu d'installation. Respectez les prescriptions de la norme EN 60335-2-53 (VDE 0700 partie 53).

Veillez à ce que le radiateur infrarouge ne soit soumis à aucune contrainte mécanique, celles-ci entraînant la rupture du radiateur. Les radiateurs dont la façon vitrée ou l'objet de radiateur est cassé ne peuvent plus être utilisés. La vente ou l'objet de radiateur doit être remplaced (pour la référence, voir 8. Caractéristiques techniques à la page 14)
- Lors du positionnement et de l'installation du radiateur infrarouge, respectez les distances minimales de sécurité (voir 5.1. Distances de sécurité à la page 10)
- Le radiateur possède l'indice de protection IPX2. Pour une installation offrant l'indice de protection contre les projections d'eau IPX4, le bord du radiateur infrarouge doit être protégé par un cache (ex.: panneau en acier inoxydable, voir 3.3. Accessoires en option à la page 7)
- L'installation des radiateurs dans les bains de vapeur n'est pas autorisée.
- Pour votre sécurité, adressez-vous à votre fournisseur si le mode d'emploi neTRAITE pas exhaustivement de certains problèmes.
Assurez-vous qu'aucun objet inflammable ne se trouve sur ou devant le radiateur infrarouge avant d'activer la commande infrarouge.
- Ne touchez jamais la vitre du radiateur infrarouge pendant le fonctionnement. La vitre du radiateur infrarouge chauffe beaucoup. Selon l'utilisateur, l'skeleton d'une protection contre le contact (ex.: dossier en bois, grille de protection, voir 3.3. Accessoires en option à la page 7) peut être nécessaire.
- L'appareil ne doit pas etre utiliser par des enfants de moins de 8 ans.

• L'appareil peut être utilisé par des enfants de plus de 8 ans, par des personnes ayant des capacité psychiques, sensorielles ou mentales limitées et par des personnes manquant d'expérience et de connaissances aux conditions suivantes :

• sous surveillance.

• lorsque l'utilisation en toute sécurité leur a été montré et qu'ils comprend les dangers qui peuvent survenir.

• Les enfants ne doivent pas jouer avec l'appareil.

• Les enfants de moins de 14 ans peuvent nettoyer l'appareil uniquement s'ils sont surveillés.

• Si vous faites partie des personnes souffrant d'une insensibilité à la chaleur, ou si vous étés sous l'influence de l'alcool, de médicaments ou de drogues, n'utilise pas le rayonnement infrarouge pour des raisons de santé.
• En cas d'érythème persistent (rougeur permanente de la peau pendant plus d'un jour) ou de colorations réticulaires après une exposition régulière aux infrarouges, l'exposition ne doit pas être renouvelée et un médecin doit être consulté afin d'eviter le développement d'une dermite des chaufferettes.
• Il est recommandé de ne pas utiliser de rayonnement infrarouge pendant 24 heures après une exposition au rayonnement UV d'une source artificielle ou un bain de soleil.
• En cas de doute, les personnes représentant un risque d'échauffement excessif, telles que les personnes atteintes de maladies cardiovascularaires, doivent consulter un médecin avant d'utiliser une cabine chauffante.
• Pour votre sécurité, adressez-vous à votre fournisseur si le mode d'emploi ne traite pas exhaustivement de certains problèmes.

3. Description du produit

3.1. Contenu de la livraison

• Radiateur infrarouge, cable de connexion de 3 m avec connecteur
• Instructions de montage

3.2. Fonctions du produit

L'émetteur infrarouge offre les fonctions suivantes :

• Installation comme radiateur arrêté, avant ou plafonnier
• Sécurité intrinsèque grâce à un limiteur de température de sécurité

• Réglage progressif

• Une fois installés en combinaison avec panneau frontal ou dossier en bois, les modèles avec vitre de protection possèdent l'indice de protection IPX4 (appropipei pour les saunas)

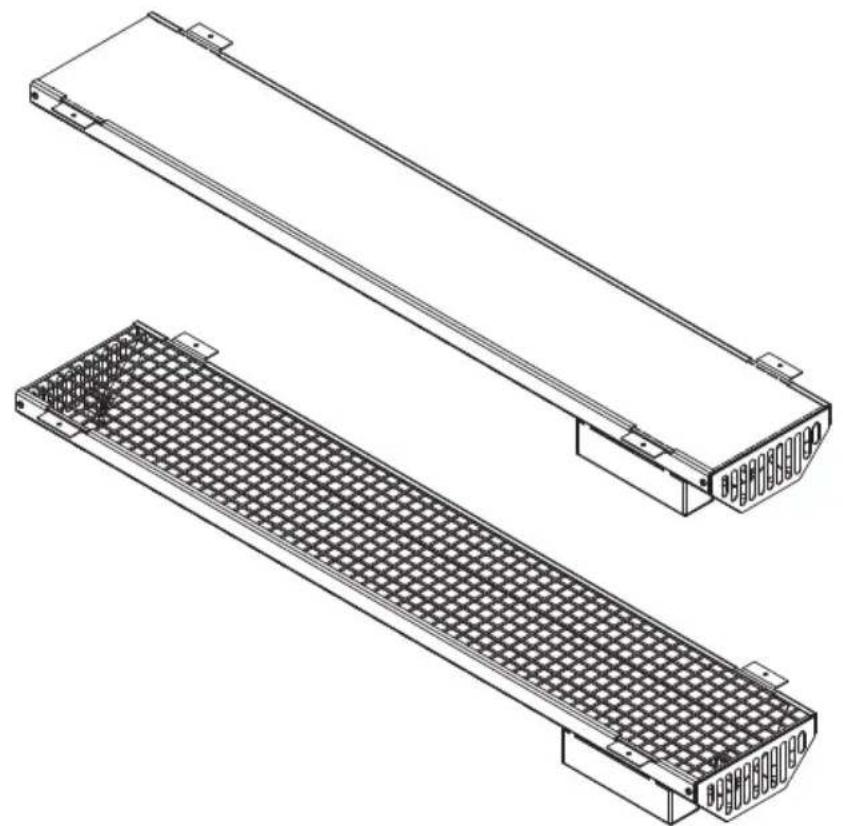

VITAE Radiateur à spectre complet Nextrema nombre Intensité de rayonnement : A 24 %, B 55 %, C 21%
- Nextrema Radiateur à spectre complet blanch Intensité de rayonnement : A 9%, B 57%, C 34%
- Radiateur à spectre complet ECO avec vous Intensité de rayonnement : A 24 %, B 55 %, C 21 %
- Radiateur à spectre complet ECO avec grille Intensité de rayonnement : A 14%, B 40%, C 46%

3.3. Accessoires en option

• Panneau frontal en acier inoxydable brossé (350W/1-027-948, 500/750/1300W/1-027-779)
• Panneau avant en acier inoxydable peint en noir (350W/1-027-905, 500/750/1300W/1-027-157)
  Grille de protection (350/1-027-791, 500W/1-027-792)
• Dossier ergonomique (350/500W/514-L/A/D)
  Dossier ergonomique VitaMy (350W/1-039-182)

Dossier en bois en tilleul (350W/1-028-578, 500/750W/1-032-185)
Dossier en bois Prestige (350W/1-032-186, 500/750W/1-032-213)
- Distributeur infrarouge (IR-1P2, IR-1P3, IR-1P5)
- Câble pour distributeur (IR-1P2, IR-1P3, IR-1P5)
- Câble de raccordement pour distributeur (IR-IS-A03, IR-IS-A10, IR-IS-A25)

Utilisation en tant que:

• Radiateur arrêté: 350 W, 500 W
• Radiateur avant: 350 W, 500 W, 750 W
• Plafonnier: 750 W, 1300 W

Conformément à la norme EN 60335-2-53, l'éclairrement énergétique moyen sur une grille de 20~cm × 20~cm placee devant la poitrine ou dans le dos d'une personne dans une cabine infrarouge ne doit pas dépasser 1000~W / m^2 (il convient de noter que cette valeur limite se rapporte à la prévention du stress thermique).

Afin de garantir le non-depassement de cette valeur limite, utilisez uniquement un radiateur de 350 ou 500 W comme radiateur arriere. En outre, lors du positionnement du radiateur arrriere, veillez à ce que la distance entre le dos et le radiateur ne soit pas inférieure à 4 cm.

Utilisez uniquement un radiateur de 350, 500 ou 750 W comme radiateur avant. Veillez à ce que la distance minimale entre la poitrine et le radiateur avant ne soit pas inférieure à 50 cm (dans l'image „x“).

Afin de ne pas dépasser la valeur seul de l'ICNIRP pour la valeur seul à long terme de 100 W/m2 relative à « l'oeil infrarouge», les radiateurs doivent être orientés vers le bas (dans l'image, Y").

Vous trouvez des informations détaillées dans les rapport LE-G18/3 et LE-G31/18 de Seibersdorf Laboratories.

5. Montage et raccordement

AVERTISSEMENT! Risque d'électrocution

• Les travaux de montage et de raccordement du radiateur infrarouge doivent être effectués uniquement lorsque l'appareil est hors tension.

• Le radiateur est livre avec un connecteur prémonté. Le montage du connecteur de raccordement peut également être effectué par l'utilisateur.

• Si le radiateur est raccordé à la commande par une installation fixe, retirez le connecteur. Seul un électricien spécialisé ou une personne ayant une qualification similaire est habilité à proceder au montage du raccordement par serrage.
• L'arrête du radiateur ne doit PAS être couvert afin que la chaleur généraee puisse s'échapper par les ouvertures.
• Les fentes d'aération situées en haut et en bas ne doivent PAS être couvertes (voir Fig. 1)
• Afin de garantir le bon fonctionnement du fusible thermique, le boîtier de raccordement du radiateur doit se situer en haut en cas de montage vertical (ex.: radiateur arrêté) (voir Fig. 14).
• Respectez les distances minimales de sécurité par rapport aux matériaux facilement inflammables (voir 5.1. Distances de sécurité à la page 10).

Fig.1: Fig.2as Eouswiounesu boitier fentes d'airation

de raccordement

5.1. Distances de sécurité

Respectez les distances minimales de sécurité spécifiées et la Fig. 3.

Émetteur infrarouge 350 W, 500 W

(DIR-350-R / DIR-500-R / WIR-350-R /WIR-500-R/

ECO-350-R / ECO-500-R / ECO-350-G / ECO-500-G)

Montage vertical: Montage horizontal:

B = 15 mm

B=80mm

F = 25 mm

F = 25 mm

Émetteur infrarouge 750 W (DIR-750-R / WIR-750-R / ECO-750-R)

Montage horizontal :

B=100mm

F=150mm

Émetteur infrarouge 1300 W (DIR-1300-R / WIR-1300-R)

Montage horizontal :

B=150mm

F = 200 mm

Fig. 3: Distances de sécurité du radiateur infrarouge

5.2. Découpe de montage

Veuillez respecter la Fig. 1 et la Fig. 4.

Fig. 4: Découpes de montage du radiateur infrarouge Dimensions en mm

5.3. Encastré

Veuillez respecter la Fig. 2 et la Fig. 5.

PRUDENCE!

Veillez à ce que le boîtier de raccordement du radiateur se trouve sur la face supérieure!

L'émetteur infrarouges de 1300 W sont livrés avec une bande de protection contre l'incendie. Avant le montage du radiateur, collez cette bande de protection sur le bord extérieur de la découpe (voir A sur la Fig. 5)

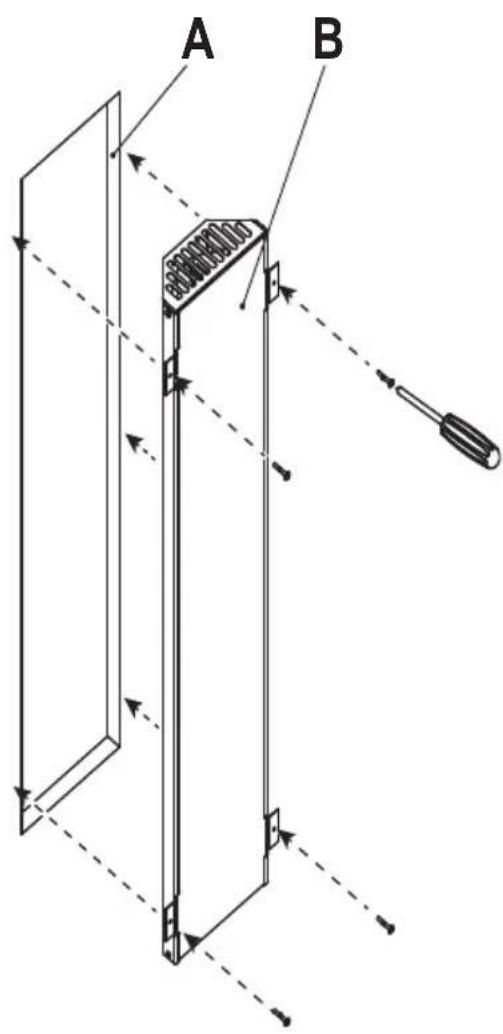

Fig. 5: Montage du radiateur infrarouge avec et sans panneau en acier inoxydable optionnel

A Découpe de la paroi de la cabine
B Émetteur infrarouge
C Panneau en acier inoxydable (optionnel)

6. Nettoyage et entretien

6.1. Nettoyage

ATTENTION!

Endommagement de l'appareil

Le radiateur est protégé contre les projections d'eau. Néanmoins, un contact direct avec d'eau peut endommager l'appareil.

• Ne plongez JAMAIS l'appareil dans l'eau.
• Ne versez JAMAIS d'eau sur l'appareil.

• Ne nettoyez pas l'appareil avec trop d'eau.

• Éteignez le radiateur

• Laissez refroidir le radiateur
• Nettoyez avec précaution la vitre avec un chi on humide.

6.2. Entretien

Le radiateur infrarouge est sans entretien.

7. Élimination

• Éliminez les matériaux d'emballage conformément aux directives en vigueur relatives à l'élimination.
• Les apparils usages contiennent des matériaux recyclables, mais aussi des substances toxiques. Par conséquent, ne jetez enaucun cas votre apparil usage avec les déchets menagers. Éliminez-le conformément aux directives locales en vigueur.

8. Caractéristiques techniques

Générales - tous les radiateurs

Conditions de stockage: de -25 °C à +70 °C

Température ambiente: de +10 °C à +140 °C

Tension sector : 230 V ~ 1N 50 Hz

Fusible thermique: 130^ C

Indices de protection : IPX2

Cable de raccordement: 3m - 3× 1,5mm^2 isolé avec connecteur

Angle de rayonnement: 122,5^

DIR-350-R

Élement de radiateur: 350 W - Vitae (1-027-836)

DIR-500-R

Élement de radiateur: 500 W - Vitae (1-027-837)

DIR-750-R

Façade vitrée : Schott Nextrema(Some (1-027-839)

Élement de radiateur: 750 W - Vitae (1-027-838)

DIR-1300-R

Façade vitrée : Schott Nextrema(Some (1-027-839)

Élement de radiateur: 1300 W - Vitae (1-027-835)

WIR-350-R

Façade vitrée: Schott Nextrema blanche (1-027-842)

Élement de radiateur: 350 W - ECO à spectre complet (1-027-783)

WIR-500-R

Façade vitrée: Schott Nextrema blanche (1-027-841)

Élement de radiateur: 500 W - ECO à spectre complet (1-027-786)

WIR-750-R

Façade vitrée: Schott Nextrema blanche (1-027-841)

Élement de radiateur: 750 W - ECO à spectre complet (1-027-789)

WIR-1300-R

Façade vitrée: Schott Nextrema blanche (1-027-841)

Élement de radiateur: 1300 W - Vitae (1-027-835)

ECO-350-R

Façade vitrée: VitrocéramiqueASFRE (1-030-968)

Élement de radiateur: 350 W - ECO à spectre complet (1-027-783)

ECO-500-R

Façade vitrée: VitrocéramiqueASFRE (1-030-969)

Élement de radiateur: 500 W - ECO à spectre complet (1-027-786)

ECO-750-R

Façade vitrée: VitrocéramiqueASFRE (1-030-969)

Élement de radiateur: 750 W - ECO à spectre complet (1-027-789)

ECO-350-G

Façade: Grille métallique floquée noir (1-027-791)

Élement de radiateur: 350 W - ECO à spectre complet (1-027-783)

ECO-500-G

Façade: Grille métallique floquée noir (1-027-792)

Élement de radiateur: 500 W - ECO à spectre complet (1-027-786)
