MANUALE UTENTE IVM 60363 H Kärcher

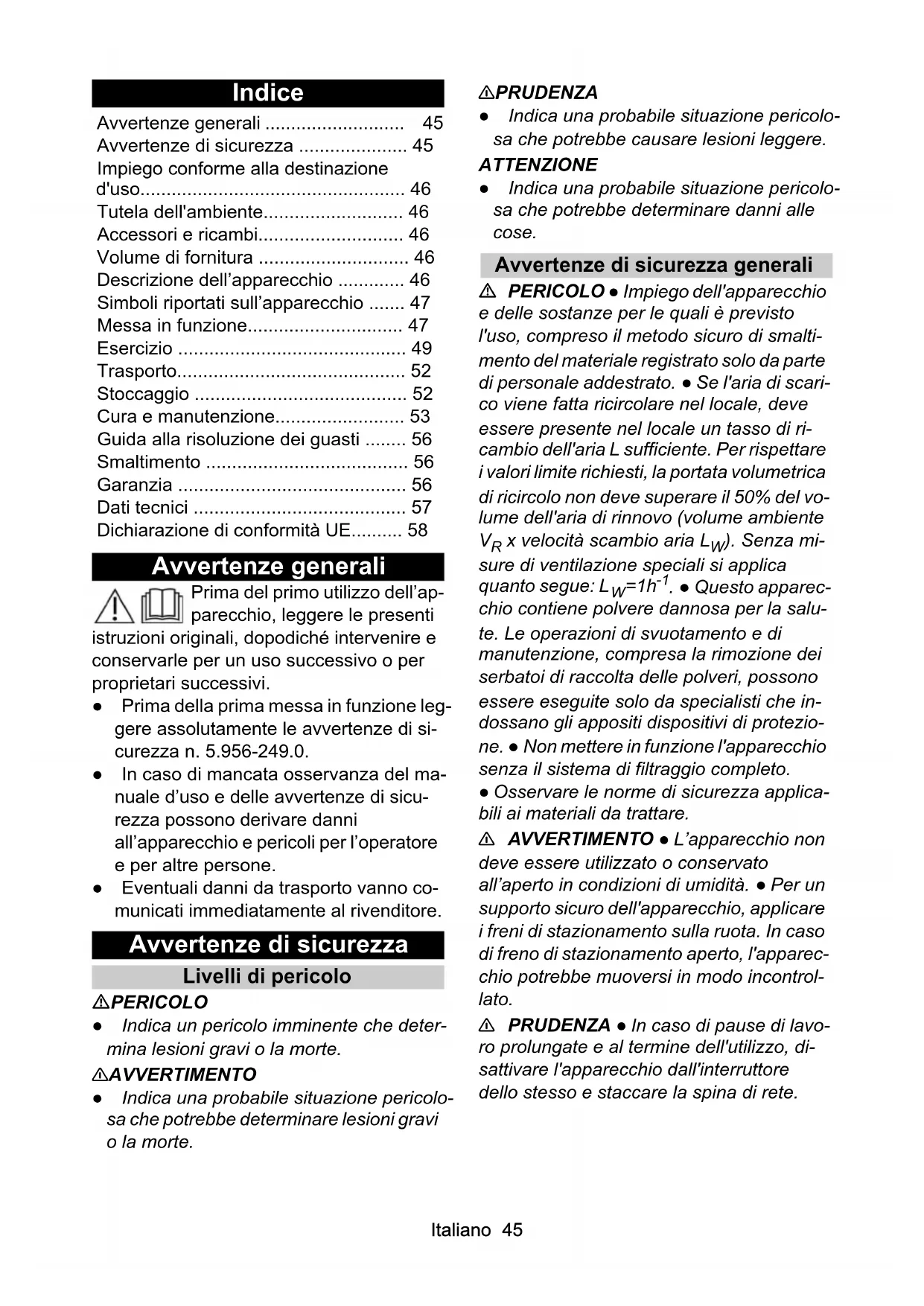

Longueur de câble m 10Italiano 45 Indice Avvertenze generali Prima del primo utilizzo dell’ap- parecchio, leggere le presenti istruzioni originali, dopodiché intervenire e conservarle per un uso successivo o per proprietari successivi. ● Prima della prima messa in funzione leg- gere assolutamente le avvertenze di si- curezza n. 5.956-249.0. ● In caso di mancata osservanza del ma- nuale d’uso e delle avvertenze di sicu- rezza possono derivare danni all’apparecchio e pericoli per l’operatore e per altre persone. ● Eventuali danni da trasporto vanno co- municati immediatamente al rivenditore. Avvertenze di sicurezza Livelli di pericolo PERICOLO ● Indica un pericolo imminente che deter- mina lesioni gravi o la morte. 몇 AVVERTIMENTO ● Indica una probabile situazione pericolo- sa che potrebbe determinare lesioni gravi o la morte. 몇 PRUDENZA ● Indica una probabile situazione pericolo- sa che potrebbe causare lesioni leggere. ATTENZIONE ● Indica una probabile situazione pericolo- sa che potrebbe determinare danni alle cose. Avvertenze di sicurezza generali PERICOLO ● Impiego dell'apparecchio e delle sostanze per le quali è previsto l'uso, compreso il metodo sicuro di smalti- mento del materiale registrato solo da parte di personale addestrato. ● Se l'aria di scari- co viene fatta ricircolare nel locale, deve essere presente nel locale un tasso di ri- cambio dell'aria L sufficiente. Per rispettare i valori limite richiesti, la portata volumetrica di ricircolo non deve superare il 50% del vo- lume dell'aria di rinnovo (volume ambiente

x velocità scambio aria L

). Senza mi- sure di ventilazione speciali si applica quanto segue: L

• . ● Questo apparec- chio contiene polvere dannosa per la salu- te. Le operazioni di svuotamento e di manutenzione, compresa la rimozione dei serbatoi di raccolta delle polveri, possono essere eseguite solo da specialisti che in- dossano gli appositi dispositivi di protezio- ne. ● Non mettere in funzione l'apparecchio senza il sistema di filtraggio completo. ● Osservare le norme di sicurezza applica- bili ai materiali da trattare. 몇 AVVERTIMENTO ● L’apparecchio non deve essere utilizzato o conservato all’aperto in condizioni di umidità. ● Per un supporto sicuro dell'apparecchio, applicare i freni di stazionamento sulla ruota. In caso di freno di stazionamento aperto, l'apparec- chio potrebbe muoversi in modo incontrol- lato. 몇 PRUDENZA ● In caso di pause di lavo- ro prolungate e al termine dell'utilizzo, di- sattivare l'apparecchio dall'interruttore dello stesso e staccare la spina di rete. Avvertenze generali p. 45
• Avvertenze di sicurezza p. 45
• Impiego conforme alla destinazione d'uso p. 46
• Tutela dell'ambiente p. 46
• Accessori e ricambi p. 46
• Volume di fornitura p. 46
• Descrizione dell’apparecchio p. 46
• Simboli riportati sull’apparecchio p. 47
• Messa in funzione p. 47
• Esercizio p. 49
• Trasporto p. 52
• Stoccaggio p. 52
• Cura e manutenzione p. 53
• Guida alla risoluzione dei guasti p. 56
• Smaltimento p. 56
• Garanzia p. 56
• Dati tecnici p. 57
• Dichiarazione di conformità UE Italiano Comportamento in caso di pericolo PERICOLO Rischio di lesioni e danni in caso di cor- to circuito o altri guasti elettrici Rischio di scossa elettrica, rischio di ustioni Spegnere l'apparecchio e staccare la spi- na. Comportamento in caso di rottura del fil- tro/perdita: p. 5846

1. Spegnere immediatamente l'apparec-

chio. L’apparecchio non può più essere utiliz- zato.

2. Sostituire il filtro.

Impiego conforme alla destinazione d'uso L’apparecchio è concepito per: ● Pulizia a umido e a secco di pavimenti e pareti ● Per l'estrazione di polveri secche, non infiammabili, depositate e pericolose per la salute; classe di polvere H secondo EN 60335-2-69 ● Uso industriale ad es. nelle aree di stoc- caggio e produzione ● L’utilizzo professionale, ad esempio in hotel, scuole, ospedali, fabbriche, nego- zi, uffici e nel settore della locazione. Qualsiasi altro utilizzo è considerato non conforme. L’apparecchio non è ammesso per il carica- mento della gru. L'apparecchio non è adatto al collegamen- to con una macchina che genera polvere. Tutela dell'ambiente I materiali di imballaggio sono riciclabi- li. Smaltire gli imballaggi nel rispetto dell’ambiente. Gli apparecchi elettrici ed elettronici contengono materiali riciclabili prezio- si e, spesso, componenti come batte- rie, accumulatori oppure olio che, se usati o smaltiti non correttamente, possono costi- tuire un potenziale pericolo per la salute umana e per l'ambiente. Questi componen- ti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli appa- recchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti do- mestici. Avvertenze sulle sostanze componenti (REACH) Per informazioni aggiornate sulle sostanze componenti si veda: www.kaercher.de/RE- ACH Accessori e ricambi Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento si- curo e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaer- cher.com, nell’area Service. Si prega di notare quanto segue: ● nessun accessorio è incluso nella forni- tura. Gli accessori devono essere ordi- nati a parte, a seconda dell'applicazione. ● Il buon funzionamento dell'apparecchio è garantito solo dal diametro nominale prescritto del tubo di aspirazione (vedi capitolo Dati tecnici). ● I pezzi di ricambio e gli accessori sono disponibili presso il vostro rivenditore o la vostra filiale KÄRCHER. Volume di fornitura Disimballare la confezione e controllare che il contenuto sia completo. In caso di danni di trasporto, informate il vostro riven- ditore. Descrizione dell’apparecchio Per le figure vedi pagina dei grafici Figura A 1 Maniglia ad arco del vano raccolta spor-

2 Tappo di chiusura sul vano raccolta sporco 3 Tappo di chiusura sull'anello del filtro 4 Anello del filtro 5 Leva della pulizia filtro 6 Manometro 7 Turbina di aspirazione interruttore dell’apparecchio 8 Anello di tenuta 9 Filtro 10 ScuotifiltroItaliano 47 11 Cavo di alimentazione 12 Gancio del cavo 13 Maniglia di trasporto 14 Testina aspirante 15 Targhetta 16 Bloccaggio della testina aspirante 17 Anello intermedio 18 Reggicavo 19 Archetto di spinta 20 Vano raccolta sporco 21 Ruota orientabile con freno di staziona- mento 22 Sostegno tubo di aspirazione 23 Bloccaggio dell’anello intermedio 24 Sostegno bocchetta per pavimenti 25 Bocchetta di aspirazione sull'anello del filtro 26 Bocchetta di aspirazione sul vano rac- colta sporco 27 Telaio Simboli riportati sull’apparecchio L'apparecchio è indicato per aspirare pol- veri fino alla classe H. ATTENZIONE: Questo apparecchio contie- ne polvere pericolosa per la salute. Lo svuotamento e la manutenzione, compresa la rimozione del sacco della polvere, pos- sono essere effettuati solo da personale competente che indossa gli appositi dispo- sitivi di protezione individuale. Non accen- dere l'apparecchio prima di aver installato l'intero sistema di filtraggio e di aver con- trollato la funzione di controllo della portata volumetrica. Nota Se necessario, rimuovere l'adesivo nella lingua nazionale corrispondente dal foglio di adesivi allegato e incollarlo sull’apparec- chio sopra il testo tedesco. L’adesivo mostra i valori per la depressione max. in relazione alla sezione di tubo flessi- bile di aspirazione in uso. Il valore attuale può essere letto sul manometro. Per i valori applicabili a questo apparecchio, vedi il ca- pitolo Lettura della portata minima. Se si scende al di sotto del valore, occorre pulire il filtro (vedi capitolo Pulire il filtro principa- le) o sostituirlo (vedi capitolo Sostituire il fil- tro principale). Le varie sezioni del tubo flessibile di aspirazione consentono di adattare gli accessori alla sezione dell’at- tacco. Messa in funzione 몇 AVVERTIMENTO Pericolo dovuto a polveri pericolose per la salute Malattie respiratorie dovute all'inalazione di polveri. Non aspirare senza elemento filtrante, altri- menti sussiste un pericolo per la salute a causa della maggiore emissione di polveri sottili. ATTENZIONE Elemento filtrante mancante Danni al motore di aspirazione Non aspirare senza un elemento filtrante. Sacchetto di smaltimento (Cod. ordin.: 9.989-606.0) Sacco filtrante di sicurezza (N. d'ordine 6.904-420.0) Filtro principale (Cod. ordin. 9.990-292.0) Filtro H14 (Cod. ordinazione 9.993-006.0)48 Italiano

1. Portare l’apparecchio in posizione di la-

3. Controllare che la testina aspirante sia

montata in modo corretto.

4. Inserire il tubo di aspirazione (non inclu-

so nella fornitura) nel raccordo di aspira- zione selezionato (vedi capitolo Selezionare il raccordo di aspirazione).

5. Sigillare bene l'altra bocchetta di aspira-

zione con il tappo di chiusura (vedi capi- tolo Chiudere il raccordo di aspirazione).

6. Controllare il livello di riempimento nel

vano raccolta sporco (vedere il capitolo Controllo del livello di riempimento del vano raccolta sporco).

7. Eventualmente svuotare il vano raccolta

sporco (vedere capitolo Svuotamento del recipiente dello sporco).

8. Prima di aspirare a secco, inserire il sac-

co per lo smaltimento o il sacco filtrante di sicurezza, a seconda dell'applicazio- ne (vedi capitolo Aspirapolvere)

9. Collegare l'accessorio desiderato (non

incluso nella fornitura) al tubo flessibile di aspirazione. Selezionare il raccordo di aspirazione A seconda dell'applicazione, il tubo flessibi- le di aspirazione può essere inserito in 2 di- verse bocchette di aspirazione. ● Bocchetta di aspirazione sull'anello del filtro – Aspirazione a secco con sacchetto per lo smaltimento: polveri grossola- ne, grandi quantità di materiale aspira- to per poco tempo Il sacchetto di smaltimento non è incluso nella fornitura e può essere ordinato se- paratamente, codice 9.989-606.0 (5 pezzi). – Aspiraliquidi ● Bocchetta di aspirazione sul vano rac- colta sporco – Aspirazione a secco con sacco filtran- te di sicurezza: polvere fine, continua- mente grandi quantità di materiale aspirato L'apparecchio è dotato di sacco filtrante di sicurezza con coperchio, numero di ordinazione 6.904-420.0 (5 pezzi). – Aspiraliquidi Chiudere il raccordo di aspirazione 몇 AVVERTIMENTO Pericolo di lesioni Danni cutanei, polmonari, oculari provocati dalla polvere fine Dopo aver tolto il tubo flessibile di aspira- zione, il raccordo di aspirazione deve esse- re chiuso con il tappo di tenuta. Figura B

1. Inserire con precisione il tappo di tenuta

nel raccordo di aspirazione.

2. Inserire il tappo di tenuta fino all'arresto.

Controllo del livello di riempimento del vano raccolta sporco Quando il vano raccolta sporco è riempito fino al bordo inferiore del raccordo di aspi- razione sul vano raccolta sporco, deve es- sere svuotato. L'apparecchio non si spegne Non collegare con- temporaneamente due tubi flessibili di aspirazione all'aspi- rapolvere. Una boc- chetta di aspirazione deve essere chiusa erme- ticamente con il tap- po di tenuta. In caso di utilizzo del sacchetto di smaltimento, la boc- chetta di aspirazio- ne inferiore deve essere chiusa erme- ticamente. In caso di utilizzo del sacco filtrante di sicurezza, la boc- chetta di aspirazio- ne superiore deve essere chiusa erme- ticamente.Italiano 49 automaticamente se si supera il livello mas- simo di riempimento.

1. Controllare regolarmente il livello di ri-

empimento nel vano raccolta sporco. Esercizio 몇 AVVERTIMENTO Pericolo dovuto a polveri pericolose per la salute Malattie respiratorie dovute all'inalazione di polveri. Non aspirare senza entrambi gli elementi filtranti, altrimenti sussiste un pericolo per la salute a causa della maggiore emissione di polveri sottili. ATTENZIONE Pericolo dovuto all’ingresso di polvere fine Pericolo di danneggiamento del motore di aspirazione. Durante l'aspirazione non rimuovere mai l’elemento filtrante principale. Aspirapolvere 몇 AVVERTIMENTO Aumento dell'emissione di polvere a causa di un uso improprio delle boc- chette di aspirazione Malattie respiratorie dovute all'inalazione di polveri, malfunzionamento dell'apparec- chio Non collegare contemporaneamente 2 tubi flessibili di aspirazione all'apparecchio. Una bocchetta di aspirazione deve essere chiusa ermeticamente con il tappo di tenu- ta. Assicuratevi di usare il sacchetto per lo smaltimento solo in combinazione con la bocchetta di aspirazione superiore, altri- menti verrà risucchiato verso l'alto durante il processo di aspirazione. In caso di utilizzo del sacchetto per lo smal- timento, la bocchetta di aspirazione inferio- re deve essere chiusa ermeticamente. In caso di utilizzo del sacco filtrante di sicu- rezza, la bocchetta di aspirazione superio- re deve essere chiusa ermeticamente. Nota Questo apparecchio consente di aspirare tutti i tipi di polvere fino alla classe di polve- re H. L'impiego di un sacchetto di raccolta della polvere è prescritto per legge. Nota L'apparecchio è disponibile come aspirato- re industriale per l'aspirazione di polveri secche, non infiammabili.

1. A seconda del materiale da aspirare, se-

lezionare il raccordo di aspirazione (vedi capitolo Selezionare il raccordo di aspi- razione).

2. A seconda del raccordo di aspirazione

scelto, inserire il sacco per lo smaltimen- to o il sacco filtrante di sicurezza (vedi capitolo Inserire il sacchetto per lo smal- timento / sacco filtrante di sicurezza). Passare dall'aspirazione a umido a quella a secco ATTENZIONE Passaggio dall'aspirazione a secco a quella a umido Rischio di danni al filtro Non aspirare la polvere secca quando l'ele- mento filtrante è bagnato, poiché questo può intasare il filtro e renderlo inutilizzabile.

1. Lasciar asciugare bene il filtro umido pri-

ma dell'utilizzo dell'aspirapolvere o so- stituirlo con uno asciutto.

2. Se necessario, sostituire il filtro.

Inserire il sacchetto per lo smaltimento / sacco filtrante di sicurezza

1. Fissare l’apparecchio con i freni di sta-

zionamento. Figura C

2. Tirare la maniglia ad arco verso l’alto.

Il vano raccolta sporco è sbloccato e ab- bassato. Figura D

3. Estrarre il vano raccolta sporco dall’ap-

parecchio attraverso la maniglia ad arco. Inserimento del sacchetto di smaltimen-

4. Inserire il sacchetto per lo smaltimento

nel vano raccolta sporco e appoggiarlo attentamente alle pareti e al fondo di quest'ultimo.50 Italiano

5. Disporre il bordo del sacchetto per lo

smaltimento sul bordo del vano raccolta sporco, verso l'esterno. Inserire il sacco filtrante di sicurezza Figura F

6. Inserire il sacco filtrante di sicurezza.

7. Disporre il bordo del sacco filtrante di si-

curezza sul bordo del vano raccolta sporco, verso l'esterno. 몇 AVVERTIMENTO Manipolazione impropria quando si chiude il vano raccolta sporco Pericolo di schiacciamento Durante il bloccaggio non tenere mai le ma- ni tra il contenitore per lo sporco e l'anello del filtro né nelle vicinanze del meccanismo di sollevamento. Bloccare il vano raccolta sporco azionando la maniglia ad arco con entrambe le mani.

8. Inserire il vano raccolta sporco e bloc-

carlo con la maniglia ad arco. Aspiraliquidi PERICOLO Pericolo dovuto a polveri pericolose per la salute Malattie respiratorie dovute all'inalazione di polveri. Durante l'aspirazione liquidi, non possono essere assorbite polveri nocive per la salu- te. ATTENZIONE Pericolo di danneggiamento attraverso il troppopieno del vano raccolta sporco Il vano raccolta sporco, con l'immissione di elevate quantità di liquidi nell'arco di pochi secondi, può riempirsi e traboccare. Controllare costantemente il livello di riem- pimento.

1. Prima dell'aspirazione a umido, rimuo-

vere il sacchetto per lo smaltimento o il sacco filtrante di sicurezza (vedi capitolo Rimuovere il sacchetto per lo smalti- mento / sacco filtrante di sicurezza). Rimuovere il sacchetto per lo smaltimento / sacco filtrante di sicurezza

2. Eventualmente rimuovere il tubo flessi-

bile di aspirazione.

3. Chiudere il raccordo di aspirazione sul

vano raccolta sporco (vedi capitolo Chiudere il raccordo di aspirazione). Figura C

4. Tirare la maniglia ad arco verso l’alto.

Il vano raccolta sporco è sbloccato e ab- bassato. Figura D

5. Estrarre il vano raccolta sporco dall’ap-

parecchio attraverso la maniglia ad arco. Togliere il sacchetto di smaltimento Figura H

6. Sollevare il sacchetto per lo smaltimen-

7. Chiudere bene il sacchetto per lo smalti-

mento con la fascetta.

8. Rimuovere il sacchetto per lo smalti-

9. Smaltire il sacchetto di smaltimento se-

condo le norme di legge. Rimozione del sacco filtrante di sicurez-

Figura I 10.Sollevare il sacchetto filtrante di sicurez- za. Figura J 11.Staccare la pellicola protettiva. 12.Chiudere il sacchetto filtrante di sicurez- za con la linguetta autoadesiva. 13.Tirare indietro il sacchetto filtrante di si- curezza. Figura K 14.Chiudere bene l'apertura del raccordo di aspirazione del sacco filtrante di sicurez- za con il tappo di chiusura. Figura L 15.Chiudere bene il sacco filtrante di sicu- rezza con la fascetta stringicavo applica- ta. 16.Rimuovere il sacco filtrante di sicurezza dal vano raccolta sporco.Italiano 51 17.Pulire il vano raccolta sporco interna- mente con un panno umido. 18.Smaltire il sacco filtrante di sicurezza nel sacchetto sigillato a prova di polvere secondo le disposizioni di legge. 몇 AVVERTIMENTO Manipolazione impropria quando si chiude il vano raccolta sporco Pericolo di schiacciamento Durante il bloccaggio non tenere mai le ma- ni tra il contenitore per lo sporco e l'anello del filtro né nelle vicinanze del meccanismo di sollevamento. Bloccare il vano raccolta sporco azionando la maniglia ad arco con entrambe le mani. 19.Inserire il vano raccolta sporco e bloc- carlo con la maniglia ad arco. Concludere l’aspirazione a umido 몇 AVVERTIMENTO Smaltimento non corretto delle acque di scarico Inquinamento ambientale Attenersi alle prescrizioni locali sul tratta- mento delle acque di scarico.

1. Asciugare il filtro.

2. Pulire e asciugare il vano raccolta spor-

co con un panno umido. Accensione dell’apparecchio

1. Inserire la spina di rete nella presa.

2. Accendere l'apparecchio dagli interrutto-

ri dell'apparecchio della turbina di aspi- razione. Nota Spegnere ed accendere le turbine di aspi- razione sempre in sequenza. Per il corretto funzionamento del manometro per il moni- toraggio della portata minima, tutte le turbi- ne di aspirazione devono essere accese.

3. Il processo di aspirazione ha inizio.

Lettura della portata minima Nella parte frontale dell'apparecchio è mon- tato un manometro, che mostra la depres- sione di aspirazione all'interno dell'apparecchio. Se si raggiunge la massi- ma depressione (vedi tabella), il filtro princi- pale deve essere pulito (vedi capitolo Pulire il filtro principale). Il valore dipende dalla potenza dell’apparecchio e dal tubo flessibile di aspirazione utilizzato. Se la de- pressione non si riduce significativamente con la pulizia, il filtro deve essere sostituito (vedi capitolo Sostituire il filtro principale). ATTENZIONE Superamento della depressione massi-

Perdita di aspirazione In caso di superamento del valore specifi- cato, la velocità dell’aria scende al di sotto di 20 m/s. Pulire o sostituire il filtro. Pulire il filtro principale Se sul manometro viene visualizzata la de- pressione massima (vedi capitolo Lettura della portata minima), il filtro principale de- ve essere pulito.

1. Spegnere l’apparecchio.

2. Muovere la leva della pulizia filtro avanti

e indietro per almeno 5 volte. Spegnimento dell’apparecchio

1. Spegnere l'apparecchio dagli interruttori

dell'apparecchio della turbina di aspira- zione.

2. Estrarre la spina.

Dopo ogni utilizzo Svuotamento del recipiente dello sporco L'apertura di ingresso o il tubo flessibile di aspirazione è chiusa/o.

1. Accendere l'apparecchio dagli interrutto-

ri dell'apparecchio della turbina di aspi- razione.

2. Pulire il filtro principale (vedere capitolo

Pulire il filtro principale).

3. Spegnere l'apparecchio dagli interruttori

dell'apparecchio della turbina di aspira- zione. Diametro nominale tubo flessibile di aspirazione Massima depres- sione DN40 15,70 kPa (157 mbar) DN50 14,40 kPa (144 mbar) DN70 10,00 kPa (100 mbar)52 Italiano

4. Fissare l’apparecchio con i freni di sta-

zionamento. Figura C

5. Tirare la maniglia ad arco verso l’alto.

Il vano raccolta sporco è sbloccato e ab- bassato. Figura D

6. Estrarre il vano raccolta sporco dall’ap-

parecchio attraverso la maniglia ad arco.

7. Svuotare il vano raccolta sporco. Per fa-

re questo, rimuovere il sacchetto per lo smaltimento / sacco filtrante di sicurezza se necessario (vedere Rimuovere il sacchetto per lo smaltimento / sacco fil- trante di sicurezza). Nota Il vano raccolta sporco può essere solleva- to per mezzo di una gru tramite il manico. Il carico massimo per il trasporto con la gru è 50 kg. 몇 PRUDENZA Superamento del peso totale ammissibi-

Pericolo di lesioni e di danneggiamento Rispettare il peso totale del vano raccolta sporco durante il trasporto con una gru. Non sovraccaricare il vano. Attenersi alle prescrizioni valide per il tra- sporto con gru. 몇 AVVERTIMENTO Manipolazione impropria quando si chiude il vano raccolta sporco Pericolo di schiacciamento Durante il bloccaggio non tenere mai le ma- ni tra il contenitore per lo sporco e l'anello del filtro né nelle vicinanze del meccanismo di sollevamento. Bloccare il vano raccolta sporco azionando la maniglia ad arco con entrambe le mani.

8. Inserire il vano raccolta sporco e bloc-

carlo con la maniglia ad arco. Pulizia dell'apparecchio 몇 AVVERTIMENTO Smaltimento non corretto delle acque di scarico Inquinamento ambientale Attenersi alle prescrizioni locali sul tratta- mento delle acque di scarico.

1. Pulire l'apparecchio all'interno e

all'esterno attraverso l'aspirazione e con un panno umido. Quando si aspira l’apparecchio, usare un aspirapolvere con una classificazio- ne uguale o migliore.

2. Se necessario, sciacquare gli accessori

(non inclusi) con acqua e lasciarli asciu- gare. Conservazione dell’apparecchio

1. Avvolgere il cavo di alimentazione attor-

2. Posizionare l'apparecchio in un locale

asciutto e proteggerlo dall'uso non auto- rizzato. Trasporto 몇 PRUDENZA Mancata osservanza del peso Pericolo di lesioni e di danneggiamento Nel trasporto osservare il peso dell'appa- recchio.

1. Per un trasporto senza polvere, chiude-

re entrambi i raccordi di aspirazione (ve- di capitolo Chiudere il raccordo di aspirazione).

2. Rilasciare i freni di stazionamento e

spingere l'apparecchio sulla maniglia di spinta.

3. Per caricare l'apparecchio, afferrarlo per

il telaio e la maniglia di spinta.

4. Per il trasporto in veicoli, fissare l’appa-

recchio in modo che non possa scivolare e ribaltarsi. Stoccaggio 몇 PRUDENZA Mancata osservanza del peso Pericolo di lesioni e di danneggiamento. Nello stoccaggio, osservare il peso dell'ap- parecchio.

1. Conservare l'apparecchio solo in vani in-

terni.Italiano 53 Cura e manutenzione PERICOLO Rischio di avviamento accidentale dell'apparecchio, contatto con parti sot- to tensione Pericolo di lesioni, scossa elettrica Spegnere l'apparecchio prima di eseguire qualsiasi lavoro su di esso. Staccare la spina. PERICOLO Pericolo dovuto a polveri pericolose per la salute Malattie respiratorie dovute all'inalazione di polveri. Per i lavori di manutenzione (ad es. sostitu- zione del filtro), indossare un respiratore P2 o indumenti monouso di qualità superiore. PERICOLO Scarsa filtrazione Malattie respiratorie dovute all'inalazione di polveri. L'efficacia della filtrazione dell’apparecchio può essere verificata con il metodo di prova specificato nella norma EN 60 335-2-69 22.AA.201.2. Questo controllo deve essere eseguito almeno una volta l'anno o più fre- quentemente se specificato nei requisiti na- zionali. Se il risultato del test è negativo, ripetere il test con un nuovo filtro. 몇 AVVERTIMENTO Pericolo dovuto a polveri pericolose per la salute Malattie respiratorie dovute all'inalazione di polveri. I dispositivi di sicurezza per prevenire i pe- ricoli devono essere controllati almeno una volta all'anno dal produttore o da una per- sona istruita per verificare che funzionino correttamente in termini di sicurezza, ad esempio, tenuta del dispositivo, danni al fil- tro, funzionamento dei dispositivi di coman- do. ATTENZIONE Prodotti per la manutenzione al silicone Le parti in plastica possono essere attacca- te. Per la pulizia, non utilizzare prodotti per la manutenzione al silicone. Le macchine che aspirano polvere sono di- spositivi di sicurezza per la prevenzione o la risoluzione di pericoli ai sensi della BGV A1. ● Per la manutenzione, l’utente deve di- sassemblare l’apparecchio, pulirlo e sot- toporlo a manutenzione, nella misura del possibile, senza provocare pericoli per il personale addetto alla manutenzione e per le altre persone. Le misure cautelati- ve prevedono la rimozione di impurità prima dello smontaggio. Adottare le op- portune precauzioni per lo sfiato forzato, filtrato, in loco; nell’ambiente in cui si procede a disassemblare l’apparecchio, è necessaria la pulizia delle superfici di manutenzione e protezione adeguata del personale. ● Prima dello spostamento dalla zona di pericolo, la parte esterna dell'apparec- chio deve essere privata di impurità tra- mite procedura di aspirazione polvere e ripulita, oppure trattata con mezzi di te- nuta. Quando prelevate dalla zona di pe- ricolo, tutte le parti apparecchio devono risultare prive di impurità. Si devono adottare opportune contromisure, per evitare la diffusione della polvere. ● Durante l’esecuzione dei lavori di manu- tenzione e riparazione, tutti gli oggetti contaminati da impurità, per i quali non è possibile ottenere una pulizia adeguata, dovranno essere gettati. Tali oggetti de- vono essere smaltiti in sacchetti imper- meabili, in conformità con le disposizioni vigenti per lo smaltimento, di tali rifiuti. ● Chiudere il raccordo di aspirazione con il tappo di tenuta per il trasporto e la ma- nutenzione dell’apparecchio.

1. Si prega di notare che è possibile svol-

gere in proprio semplici lavori di manu- tenzione e cura.

2. Pulire regolarmente la superficie dell'ap-

parecchio e la parte interna del serbato- io con un panno umido.54 Italiano Lavori di verifica e di manutenzione Far controllare con regolarità l'apparecchio secondo le prescrizioni nazionali del legi- slatore. Gli interventi di manutenzione van- no effettuati da personale esperto ad intervalli regolari in conformità alle indica- zioni del costruttore e nel rispetto delle di- sposizioni e delle norme di sicurezza vigenti. Gli interventi sull'impianto elettrico possono essere seguiti soltanto da elettrici- sti esperti. In caso di dubbi si prega di rivol- gersi alla filiale KÄRCHER. Sostituire il filtro principale PERICOLO Pericolo dovuto a polveri pericolose per la salute Malattie respiratorie dovute all'inalazione di polveri. La polvere accumulata deve essere tra- sportata in contenitori sigillati. Il trasferi- mento non è consentito. Lo smaltimento del serbatoio di raccolta delle polveri può essere effettuato solo da personale adde- strato. 몇 AVVERTIMENTO Pericolo dovuto a polveri pericolose per la salute Malattie respiratorie dovute all'inalazione di polveri. Non riutilizzare l'elemento filtrante principa- le dopo averlo rimosso dall’apparecchio. I filtri installati in modo permanente posso- no essere sostituiti solo da un esperto in aree idonee (ad esempio le cosiddette sta- zioni di decontaminazione).

1. Spegnere l’apparecchio.

2. Estrarre la spina.

3. Sbloccare e rimuovere la testina aspi-

5. Rimuovere il filtro a stella contaminato.

6. Immediatamente dopo aver rimosso il fil-

tro a stella contaminato dall'apparec- chio, metterlo in un sacchetto e chiuderlo bene.

7. Smaltire il filtro a stella contaminato se-

condo i requisiti di legge.

8. Rimuovere lo sporco sul lato aria pulita.

9. Controllare la presenza di danni

nell’anello di tenuta. 10.Inserire il nuovo filtro a stella: a tirare il filtro a stella sullo scuotifiltro sull’anello intermedio, in modo che gli elementi vibranti siano correttamente orientati al centro nelle tasche del fil- tro. b Posizionare l'anello intermedio con il filtro a stella e lo scuotifiltro sull'anello del filtro. c Bloccare l'anello intermedio. 11.Applicare la testina aspirante e bloccar- la. Sostituzione del filtro H

2. Spegnere l'apparecchio tramite l'inter-

4. Sbloccare e sollevare la testina aspiran-

5. Allentare il tubo flessibile di aspirazione

sulla testina aspirante e rimuovere la te- stina aspirante.

6. Svitare la vite a testa esagonale in senso

antiorario con un attrezzo adatto.

7. Rimuovere le guarnizioni e il filtro H con-

taminato dalla testina aspirante.

8. Immediatamente dopo aver rimosso il fil-

tro H contaminato dall'apparecchio, met- terlo in un sacchetto e chiuderlo bene.

9. Smaltire il filtro H contaminato secondo i

requisiti di legge. 10.Rimuovere lo sporco sul lato aria pulita. 11.Inserire il nuovo filtro H in ordine inver- so. Assicurarsi che le guarnizioni e il tu- bo flessibile di aspirazione siano posizionati correttamente. 12.Applicare un agente adatto (per esem- pio Loctite 243) alla filettatura della vite a testa esagonale per evitare un allenta- mento accidentale. 13.Serrare la vite a testa esagonale in sen- so orario. 14.Applicare la testina aspirante e bloccar- la.Italiano 55 Sostituire il sacchetto per lo smaltimento

1. Fissare l’apparecchio con i freni di sta-

zionamento. Figura C

2. Tirare la maniglia ad arco verso l’alto.

Il vano raccolta sporco è sbloccato e ab- bassato. Figura D

3. Estrarre il vano raccolta sporco dall’ap-

parecchio attraverso la maniglia ad arco. Figura H

4. Sollevare il sacchetto per lo smaltimen-

5. Chiudere bene il sacchetto per lo smalti-

mento con la fascetta.

6. Rimuovere il sacchetto per lo smalti-

7. Smaltire il sacchetto di smaltimento se-

condo le norme di legge. Figura E

8. Inserire il nuovo sacchetto per lo smalti-

mento nel vano raccolta sporco e ap- poggiarlo attentamente alle pareti e al fondo di quest'ultimo.

9. Disporre il bordo del sacchetto per lo

smaltimento sul bordo del vano raccolta sporco, verso l'esterno. 몇 AVVERTIMENTO Manipolazione impropria quando si chiude il vano raccolta sporco Pericolo di schiacciamento Durante il bloccaggio non tenere mai le ma- ni tra il contenitore per lo sporco e l'anello del filtro né nelle vicinanze del meccanismo di sollevamento. Bloccare il vano raccolta sporco azionando la maniglia ad arco con entrambe le mani. 10.Inserire il vano raccolta sporco e bloc- carlo con la maniglia ad arco. Sostituire il sacco filtrante di sicurezza PERICOLO Pericolo dovuto a polveri pericolose per la salute Malattie respiratorie dovute all'inalazione di polveri. La polvere accumulata deve essere tra- sportata in contenitori sigillati. Il trasferi- mento non è consentito. Lo smaltimento del serbatoio di raccolta delle polveri può essere effettuato solo da personale adde- strato.

2. Rimuovere il tubo flessibile di aspirazio-

3. Chiudere il raccordo di aspirazione sul

vano raccolta sporco (vedi capitolo Chiudere il raccordo di aspirazione). Figura C

4. Tirare la maniglia ad arco verso l’alto.

Il vano raccolta sporco è sbloccato e ab- bassato. Figura D

5. Estrarre il vano raccolta sporco dall’ap-

parecchio attraverso la maniglia ad arco. Figura I

6. Sollevare il sacchetto filtrante di sicurez-

7. Staccare la pellicola protettiva.

8. Chiudere il sacchetto filtrante di sicurez-

za con la linguetta autoadesiva.

9. Tirare indietro il sacchetto filtrante di si-

curezza. Figura K 10.Chiudere bene l'apertura del raccordo di aspirazione del sacco filtrante di sicurez- za con il tappo di chiusura. Figura L 11.Chiudere bene il sacco filtrante di sicu- rezza con la fascetta stringicavo applica- ta. 12.Rimuovere il sacco filtrante di sicurezza dal vano raccolta sporco. 13.Pulire il vano raccolta sporco interna- mente con un panno umido. 14.Smaltire il sacco filtrante di sicurezza nel sacchetto sigillato a prova di polvere secondo le disposizioni di legge. Figura F 15.Inserire un nuovo sacco filtrante di sicu- rezza. Figura G 16.Disporre il bordo del sacco filtrante di si- curezza sul bordo del vano raccolta sporco, verso l'esterno.56 Italiano 몇 AVVERTIMENTO Manipolazione impropria quando si chiude il vano raccolta sporco Pericolo di schiacciamento Durante il bloccaggio non tenere mai le ma- ni tra il contenitore per lo sporco e l'anello del filtro né nelle vicinanze del meccanismo di sollevamento. Bloccare il vano raccolta sporco azionando la maniglia ad arco con entrambe le mani. 17.Inserire il vano raccolta sporco e bloc- carlo con la maniglia ad arco. Guida alla risoluzione dei guasti PERICOLO Avviamento involontario dell’apparec- chio/Folgorazione elettrica L'avviamento involontario del motore di aspirazione può provocare delle lesioni. La tensione presente sui componenti elettrici può provocare pericolo di scosse elettriche. Prima di eseguire qualsiasi lavoro sull'ap- parecchio, spegnerlo e staccare la spina. Far eseguire tutti i controlli ed interventi ai componenti elettrici da personale specializ- zato. Nota Se si verifica un guasto, l'apparecchio deve essere immediatamente spento. Il guasto deve essere eliminato prima di rimettere in funzione l'apparecchio. Se non è possibile riparare il guasto occor- re far controllare l’apparecchio dal servizio clienti. La turbina di aspirazione non funziona

1. Controllare la presa e il fusibile dell'ali-

mentazione di corrente.

2. Controllare il cavo e la spina di alimenta-

zione dell’apparecchio.

3. Accendere l'apparecchio.

La capacità di aspirazione diminuisce

1. Chiudere il raccordo di aspirazione non

sigillato (vedi capitolo Chiudere il rac- cordo di aspirazione).

2. Rimuovere i blocchi dall'ugello di aspira-

zione, dal tubo di aspirazione o dal tubo flessibile di aspirazione.

3. Sostituire il sacchetto per lo smaltimento

riempito (vedi capitolo Sostituire il sac- chetto per lo smaltimento).

4. Sostituire il sacco filtrante di sicurezza ri-

empito (vedi capitolo Sostituire il sacco filtrante di sicurezza).

5. Controllare che la testina aspirante e il

vano raccolta sporco siano nella sede corretta.

6. Pulire il filtro principale (vedere capitolo

Pulire il filtro principale).

7. Controllare ed eventualmente corregge-

re la sede del filtro.

8. Sostituire il filtro principale (vedi capitolo

Sostituire il filtro principale). Emissione di polvere all'aspirazione

1. Controllare ed eventualmente corregge-

re la sede del filtro.

2. Pulire il filtro principale (vedere capitolo

Pulire il filtro principale).

3. Sostituire il filtro principale (vedi capitolo

Sostituire il filtro principale). Smaltimento L'apparecchio deve essere smaltito al ter- mine della sua vita utile in conformità alle disposizioni di legge. Garanzia In ogni Paese, valgono le condizioni di ga- ranzia rilasciate dalla nostra società di ven- dita competente. Entro il termine di garanzia eliminiamo gratuitamente even- tuali guasti all’apparecchio, se causati da difetto del materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivol- gersi al proprio rivenditore, oppure al più vi- cino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro) Potete trovare ulteriori informazioni sulla garanzia (se disponibili) nell'area di assi- stenza del sito web Kärcher locale alla voce "Download".Italiano 57 Dati tecnici

• con elementi della classe di protezione II Disposizione Con riserva di modifiche tecniche. Collegamento elettrico Tensione di rete V 220-240 Fase ~ 1 Frequenza di rete Hz 50-60 Potenza nominale W 3150 Potenza massima W 3600 Grado di protezione IPX4 Classe di protezione I* Massima impedenza di re- te consentita Ω 0.195+j0

Dimensioni e pesi Tipico peso d’esercizio kg 78 Lunghezza x larghezza x altezza mm 1020 x 680 x

Superficie effettiva del fil- tro principale

Superficie effettiva del fil- tro H

3,5 Condizioni ambientali Temperatura di deposito °C -10-40 Dati sulle prestazioni dell’apparecchio Volume del serbatoio l 60 Vuoto (con valvola di limi- tazione pressione) kPa 20,4 Max portata volumetrica con tubo flessibile di aspi- razione DN70, L=3 m

/h 440 Max portata volumetrica con tubo flessibile di aspi- razione DN50, L=3 m

/h 365 Max portata volumetrica con tubo flessibile di aspi- razione DN40, L=3 m

/h 270 Max portata volumetrica con tubo flessibile di aspi- razione DN70, L=5 m

/h 415 Max portata volumetrica con tubo flessibile di aspi- razione DN50, L=5 m

/h 305 Max portata volumetrica con tubo flessibile di aspi- razione DN40, L=5 m

/h 225 Raccordo tubo flessibile di aspirazione DN70 Diametro nominale tubo flessibile di aspirazione DN40/ 50/70 Numero di ordinazione del filtro principale 9.990-

Numero di ordinazione del filtro H 9.993-

Valori rilevati secondo EN 60335-2-69 Valore di vibrazione mano- braccio m/s

< 2,5 Incertezza K m/s

0,2 Livello di pressione acusti- ca L

dB(A) 79 Incertezza K

dB(A) 2 Cavo di alimentazione Tipo H07RN- F 3G1,5

Lunghezza cavo m 1058 Español Dichiarazione di conformità

Con la presente dichiariamo che la macchi- na di seguito definita, in conseguenza della sua progettazione e costruzione nonché nello stato in cui è stata immessa sul mer- cato, è conforme ai requisiti essenziali di si- curezza e salute pertinenti delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la pre- sente dichiarazione perde ogni validità. Prodotto: Aspiratore a secco Prodotto: Aspiratore a secco e aspiraliquidi Tipo: 9.989-xxx Direttive UE pertinenti 2006/42/CE (+2009/127/EG) 2014/30/UE 2011/65/UE Norme armonizzate applicate EN 60335-1 EN 60335-2-69 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015
