Tipo di prodotto	Fotocamera digitale ibrida con obiettivo intercambiabile
Marca e modello	Panasonic DMC-GM1LEG (corpo DMC-GM1 + obiettivo H-X015)
Attacco obiettivo	Micro Quattro Terzi
Obiettivo fornito	LEICA DG SUMMILUX 15 mm F1.7 ASPH. (H-X015)
Lunghezza focale	15 mm (equivalente 30 mm in 35 mm)
Apertura massima	F1.7
Apertura minima	F16
Costruzione ottica	9 elementi in 7 gruppi (3 lenti asferiche, rivestimento Nano)
Diametro del filtro	46 mm
Dimensioni dell'obiettivo	Ø 57,5 mm × 36 mm
Peso totale (con batteria e scheda)	Circa 319 g
Alimentazione	Batteria ricaricabile (non specificata, compatibile con caricabatterie in dotazione)
Consumo elettrico (registrazione)	2,2 W
Consumo elettrico (visione)	1,5 W
Numero di foto registrabili (CIPA)	Circa 240 foto
Durata di registrazione video (AVCHD FHD)	Circa 90 minuti
Flash integrato	Portata: 0,5 m a 9,4 m (ISO AUTO)
Accessori forniti	Obiettivo, copriobiettivo anteriore/posteriore, anello decorativo, paraluce, copriparaluce, copribozzetto
Manutenzione e pulizia	Usare un panno morbido e asciutto. Pulire i contatti elettrici dell'obiettivo con cautela.
Sicurezza	Non esporre all'umidità. Evitare gli urti. Utilizzare solo accessori raccomandati.
Ricambi e riparabilità	Ricambi disponibili presso il servizio post-vendita Panasonic. Riparazione consigliata da un tecnico autorizzato.

Domande frequenti - DMC-GM1LEG PANASONIC

Come installare il paraluce sull'obiettivo H-X015?

Rimuovere prima il copriobiettivo anteriore. Rimuovere l'anello decorativo ruotandolo nella direzione della freccia. Allineare la tacca di montaggio del paraluce con il riferimento all'estremità dell'obiettivo, quindi ruotare fino allo scatto. Allineare la posizione di arresto del paraluce con la tacca dell'obiettivo.

Come usare l'anello di apertura dell'obiettivo?

Ruotare l'anello di apertura per regolare il valore di apertura. In modalità Priorità Apertura (A) o Manuale (M), l'anello è attivo. Se l'anello è su [A], la fotocamera controlla l'apertura.

Come passare dalla messa a fuoco automatica a quella manuale?

Usare l'interruttore [AF/MF] sull'obiettivo. Se impostato su [MF] o se la fotocamera è in modalità MF, la messa a fuoco manuale è attivata. Ruotare l'anello di messa a fuoco per regolare.

Qual è la portata del flash integrato?

La portata del flash è di circa 0,5 m a 9,4 m quando l'impostazione ISO è su AUTO.

Quante foto posso scattare con una batteria?

Circa 240 foto secondo lo standard CIPA in modalità Programma AE con l'obiettivo H-X015.

Posso registrare video in continuo? Qual è la durata massima?

Sì, in AVCHD FHD o MP4 FHD, puoi registrare fino a circa 90 minuti in totale, ma la durata continua per sequenza è di circa 45 minuti.

Come pulire l'obiettivo?

Usare un panno morbido e asciutto per le lenti. Per i contatti elettrici, usare un bastoncino di cotone asciutto. Evitare solventi.

Cosa fare se la fotocamera non si accende?

Verificare che la batteria sia carica e inserita correttamente. Se il problema persiste, contattare il supporto tecnico Panasonic.

Posso usare altri obiettivi su questo corpo?

Sì, il corpo DMC-GM1 utilizza l'attacco Micro Quattro Terzi, compatibile con tutti gli obiettivi di questo standard.

Come installare l'anello decorativo?

Rimuovere il copriobiettivo anteriore. Allineare la posizione di montaggio dell'anello a circa 90° dal riferimento di incastro, quindi ruotare per allineare i riferimenti.

MANUALE UTENTE DMC-GM1LEG PANASONIC

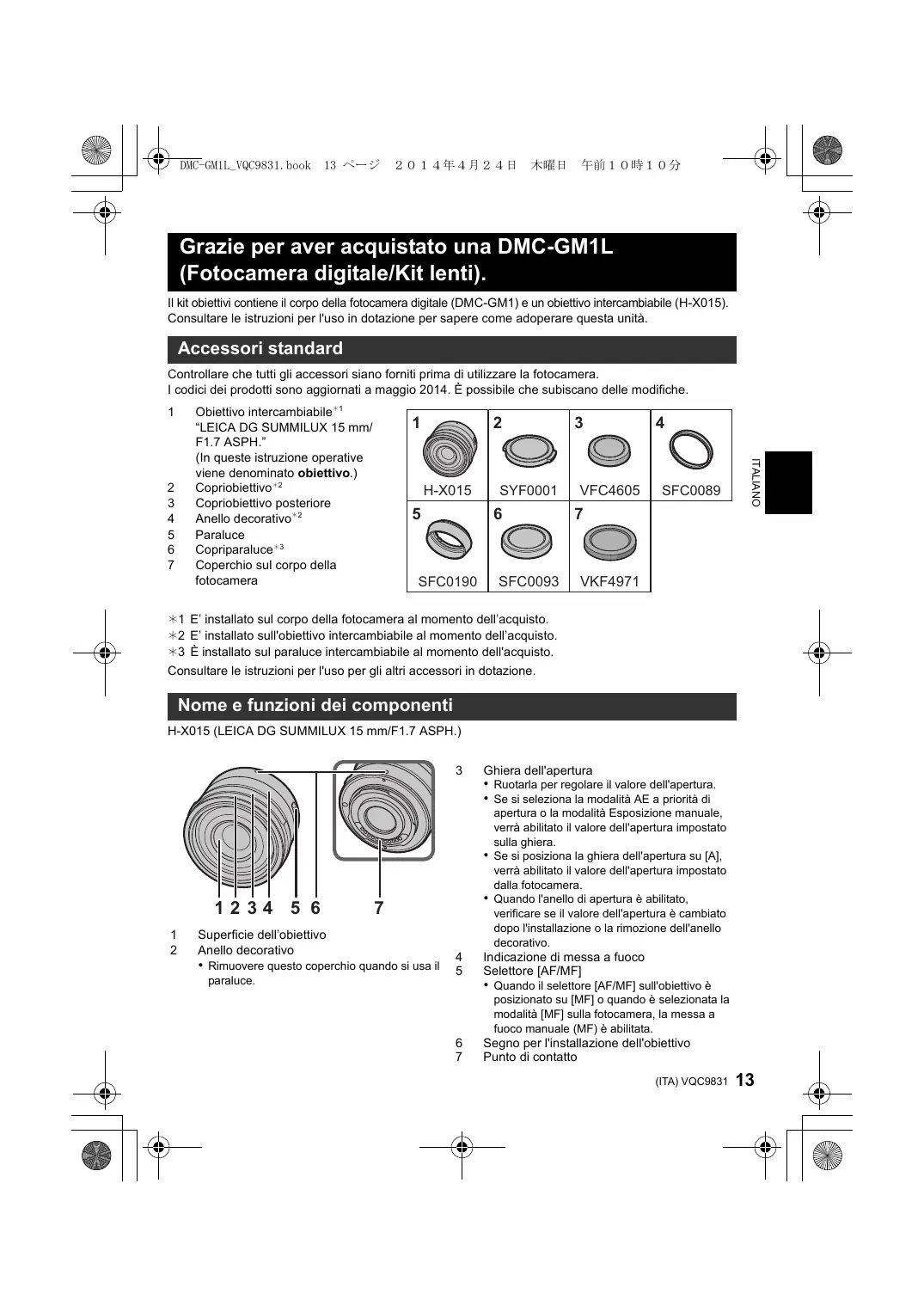

Grazie per aver acquistato una DMC-GM1L (Fotocamera digitale/Kit lenti).

Il kit obiettivi contiene il corpo della fotocamera digitale (DMC-GM1) e un obiettivo intercambiabile (H-X015). Consultare le istruzioni per l'uso in dotazione per sapere come adoperare questa unità.

Accessori standard

Controllare che tutti gli accessori siano forniti prima di utilizzare la fotocamera.

I codici dei prodotti sono aggiornati a maggio 2014. È possibile che subiscano delle modifiche.

1 Obiettivo intercambiabile ^*1 "LEICA DG SUMMILUX 15 mm/ F1.7 ASPH." (In queste istruzione operative viene denominato obiettivo.)

2 Copriobiettivo ^2
3 Copriobiettivo posteriore
4 Anello decorativo ^2
5 Paraluce
6 Copriparaluce ^*3
7 Coperchio sul corpo della fotocamera

1H-X015	2SYF0001	3VFC4605	4SFC0089
5SFC0190	6SFC0093	7VKF4971

*1 E' installato sul corpo della fotocamera al momento dell'acquisto.
*2 E' installato sull'obiettivo intercambiabile al momento dell'acquisto.
*3 È installato sul paraluce intercambiabile al momento dell'acquisto.

Consultare le istruzioni per l'uso per gli altri accessori in dotazione.

Nome e funzioni dei componenti

H-X015 (LEICA DG SUMMILUX 15 mm/F1.7 ASPH.)

1 2 3 4 5 6 7

1 Superficie dell'obiettivo

2 Anello decorativo

- Rimuovere questo coperchio quando si usa il paraluce.

3 Ghiera dell'apertura

• Ruotarla per regolare il valore dell'apertura.
• Se si seleziona la modalità AE a priorità di apertura o la modalità Esposizione manuale, verrà abilitato il valore dell'apertura impostato sulla ghiera.
• Se si posiziona la ghiera dell'apertura su [A], verrà abilitato il valore dell'apertura impostato dalla fotocamera.
• Quando l'anello di apertura è abilitato, verificare se il valore dell'apertura è cambiato dopo l'installazione o la rimozione dell'anello decorativo.

4 Indicazione di messa a fuoco
5 Selettore [AF/MF]

- Quando il selettore [AF/MF] sull'obiettivo è posizionato su [MF] o quando è selezionata la modalità [MF] sulla fotocamera, la messa a fuoco manuale (MF) è abilitata.

6 Segno per l'installazione dell'obiettivo

7 Punto di contatto

Installazione del paraluce

■ Obiettivo intercambiabile (H-X015)

- Prima di fissare il paraluce, accertarsi di rimuovere il copriobiettivo. Il paraluce non può essere fissato se non viene rimosso il copriobiettivo.

1 Ruotare l'anello decorativo Ⓐ nella direzione della freccia per rimuoverlo.

2 Allineare il segno di montaggio ® sul paraluce con il segno all'estremità dell'obiettivo.
3 Ruotare il paraluce nella direzione della freccia sino a che fa click in posizione, ed allineare la posizione di arresto © sul paraluce con il segno sull'estremità dell'obiettivo.

2

■ Installazione dell'anello decorativo

• Prima di fissare l'anello decorativo, accertarsi di rimuovere il copriobiettivo.

1 Allineare la posizione di montaggio Ⓓ sull'anello decorativo con una posizione ad una distanza di circa 90° dal segno per l'installazione dell'obiettivo Ⓔ per posizionare l'anello decorativo.

2 Ruotare l'anello decorativo in direzione della freccia per allineare la posizione di montaggio Ⓓ sull'anello decorativo con il segno per l'installazione dell'obiettivo Ⓔ.

1

Consumo di corrente:	Quando si utilizza l'obiettivo intercambiabile (H-X015)2,2 W (Durante la registrazione)1,5 W (Durante la riproduzione)
Illuminamento minimo	Circa 5 lx (quando si utilizza i-Low light, la velocità dell'otturatore è pari a 1/25 di secondo)
Flash	Distanza utile del flash: da circa 0,5 m a 9,4 m (Quando è impostato [ISO AUTO])
Massa	Circa 319 g [con l'obiettivo intercambiabile (H-X015), la scheda e la batteria]

Consultare le istruzioni per l'uso per le altre specifiche.

Obiettivo intercambiabile (H-X015) "LEICA DG SUMMILUX 15 mm/F1.7 ASPH."

Distanza focale	f=15 mm(equivalente per fotocamera con pellicola 35 mm: 30 mm)
Tipo di apertura	7 lamelle diaframma/diaframma ad apertura circolare
Apertura massima	F1.7
Valore minimo dell'apertura	F16
Costruzione dell'obiettivo	9 elementi in 7 gruppi (3 lenti asferiche)
Rivestimento superficie Nano	Sì
Distanza di messa a fuoco	0,2 m a (dalla linea di riferimento della distanza di messa a fuoco)
Ingrandimento massimo dell'immagine	0,1 × (equivalente per fotocamera con pellicola 35 mm: 0,2 × )
Stabilizzatore ottico di immagine	Non disponibile
Selettore [AF/MF]	Disponibile (Passaggio da AF a MF e viceversa)
Supporto	“Micro Four Thirds Mount”
Profondità di campo	72°
Diametro filtro	46 mm
Diametro massimo	Circa 57,5 mm
Lunghezza complessiva	Circa 36 mm(dall'estremità dell'obiettivo al lato di base del supporto dell'obiettivo)
Massa	Circa 115 g

• LEICA è un marchio registrato di Leica Microsystems IR GmbH. SUMMILUX è un marchio registrato di Leica Camera AG. Gli obiettivi LEICA DG sono prodotti utilizzando strumenti di misurazione e sistemi di garanzia della qualità certificati da Leica Camera AG in base agli standard di qualità dell'azienda.

■ Autonomia di funzionamento e numero di immagini registrabili (dati indicativi)

Quando si utilizza l'obiettivo intercambiabile (H-X015)

Ripresa di foto (Secondo lo standard CIPA in modalità Programma esposizione automatica)
• Numero di immagini registrabili: Circa 240 immagini• Autonomia di registrazione: Circa 120 min
Registrazione immagini in movimento
[AVCHD] (Registrazione con qualità dell'immagine impostata su [FHD/50i])	• Autonomia di registrazione: Circa 90 min
	• Autonomia di registrazione effettiva: Circa 45 min
[MP4] (Registrazione con qualità dell'immagine impostata su [FHD/25p])	• Autonomia di registrazione: Circa 90 min
	• Autonomia di registrazione effettiva: Circa 45 min
Riproduzione
• Tempo di riproduzione: Circa 160 min
