Tipo di prodotto	Obiettivo intercambiabile per fotocamera digitale
Marca	Panasonic
Modello	S-R2060 (LUMIX S 20-60 mm F3.5-5.6)
Montatura	L-Mount (Leica Camera AG)
Lunghezza focale	da 20 a 60 mm
Apertura massima	F3.5 (grandangolo) a F5.6 (teleobiettivo)
Apertura minima	F22
Costruzione ottica	11 elementi in 9 gruppi (2 asferici, 3 ED, 1 UHR)
Angolo di campo	94° (grandangolo) a 40° (teleobiettivo)
Distanza minima di messa a fuoco	0,15 m (grandangolo a 26 mm) / 0,4 m (teleobiettivo)
Ingrandimento massimo	0,43× (a 26 mm)
Diametro del filtro	67 mm
Diametro massimo	∅77,4 mm
Lunghezza totale	Circa 87,2 mm (dall'estremità dell'obiettivo alla montatura)
Peso	Circa 350 g
Stabilizzazione dell'immagine	No
Resistenza alla polvere e agli schizzi	Sì (con guarnizione in gomma)
Temperatura di funzionamento	-10 °C a 40 °C
Umidità relativa ammissibile	10 % a 80 %
Accessori forniti	Parasole, copriobiettivo, copriobiettivo posteriore
Manutenzione e pulizia	Soffiare la polvere, pulire con un panno morbido e asciutto; non utilizzare solventi
Sicurezza	Non esporre a campi magnetici, non spruzzare prodotti chimici
Garanzia (Canada)	1 anno pezzi e manodopera
Ricambi e riparabilità	Contattare un centro di assistenza autorizzato Panasonic

Domande frequenti - S-R2060 PANASONIC

L'obiettivo S-R2060 è compatibile con tutte le fotocamere?

È compatibile con fotocamere digitali dotate di montatura L-Mount (Leica Camera AG). È ottimizzato per sensori full-frame (35 mm).

Qual è la distanza minima di messa a fuoco?

È di 0,15 m in grandangolo (fino a 26 mm) e di 0,4 m in teleobiettivo (dalla linea di riferimento della messa a fuoco).

Questo obiettivo è resistente alla polvere e agli schizzi?

Sì, offre resistenza alla polvere e agli schizzi grazie a una guarnizione in gomma sulla montatura. Tuttavia, non garantisce una protezione contro il contatto diretto con l'acqua.

Posso usare filtri con questo obiettivo?

Sì, il diametro del filtro è di 67 mm. È possibile installare un filtro e mantenere il copriobiettivo o il parasole. L'uso di più filtri contemporaneamente può causare vignettatura.

Come pulire l'obiettivo?

Utilizzare un soffiatore per rimuovere la polvere, quindi pulire delicatamente con un panno morbido e asciutto. Non usare solventi come benzene, alcol o salviette chimiche.

L'obiettivo emette un clic quando agito la fotocamera, è normale?

Sì, è il rumore normale dello spostamento dell'obiettivo e del movimento dell'apertura. Non è un malfunzionamento.

Posso usare il flash con il parasole installato?

Si consiglia di rimuovere il parasole quando si utilizza il flash poiché potrebbe bloccare la luce e causare vignettatura.

Qual è la durata della garanzia in Canada?

La garanzia limitata è di un anno, pezzi e manodopera, a partire dalla data di acquisto originale. Copre i difetti di materiali e fabbricazione.

Come aggiornare il firmware dell'obiettivo?

Visita il sito di supporto Panasonic (https://panasonic.jp/support/global/cs/dsc/) per scaricare gli aggiornamenti. Si consiglia di aggiornare il firmware della fotocamera e dell'obiettivo per prestazioni migliori.

L'obiettivo è compatibile con gli stabilizzatori d'immagine integrati nei corpi macchina?

L'obiettivo non ha stabilizzazione ottica integrata. Può comunque essere utilizzato con un corpo macchina dotato di stabilizzazione integrata (IBIS) se compatibile.

MANUALE UTENTE S-R2060 PANASONIC

Istruzioni per l'uso

LENTI INTERCAMBIABILI PER FOTOCAMERA DIGITALE

使用說明書

數位相機用可替換鏡頭

使用说明书

数码相机使用的可更换镜头

Istruzioni per l'uso

LENTI INTERCAMBIABILI PER FOTOCAMERA DIGITALE

Grazie per aver acquistato un prodotto Panasonic. Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto, e conservare questo manuale per usi futuri.

Questo obiettivo può essere installato su una fotocamera digitale conforme allo standard Leica Camera AG L-Mount. È compatibile con il sensore di immagine full frame 35 mm.

• Per un utilizzo ottimale, raccomandiamo di aggiornare il firmware della fotocamera digitale/obiettivo alla versione più recente.
• Per le informazioni più recenti sul firmware o per scaricare/aggiornare il firmware, visitare il seguente sito web del supporto: https://panasonic.jp/support/global/cs/dsc/ (solo in inglese)

- L-Mount è un marchio o marchio registrato di Leica Camera AG.

- Altri nomi, nomi di aziende, nomi di prodotti contenuti in questo documento sono marchi o marchi registrati delle relative aziende.

Sommario

Informazioni per la sua sicurezza 57

Prevenzione guasti 58

Accessori in dotazione 59

Nomi e funzioni dei componenti.... 60

Installazione dell'obiettivo 61

Precauzioni per l'uso.... 63

Ricerca guasti 63

Specifiche 64

Informazioni per la sua sicurezza

Tenere l'unità il più possibile lontana da apparecchi elettromagnetici (come forni a microonde, TV, videogiochi, radiotrasmittenti, linee dell'alta tensione, ecc.).

• Non utilizzare la fotocamera vicino a telefoni cellulari, perché ciò può causare disturbi che influenzano negativamente immagini e suoni.
• Se il funzionamento della fotocamera digitale è disturbato da apparecchi elettromagnetici, spegnere la fotocamera e rimuovere la batteria e/o l'adattatore CA collegato. Quindi inserire nuovamente la batteria e/o ricollegare l'adattatore CA. Infine, riaccendere la fotocamera.

(ITA) DVQX2110

-Se vedete questo simbolo-

Smaltimento di vecchie apparecchiature Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questo simbolo sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere smaltiti come rifiuti urbani ma deve essere effettuata una raccolta separata. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti vi invitiamo a consegnarli agli appositi punti di raccolta secondo la legislazione vigente nel vostro paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Prevenzione guasti

Utilizzo dell'obiettivo

• Quando si usa questo obiettivo, fare attenzione che non cada e che non subisca urti e non applicare forza eccessiva su di esso. In caso contrario si potrebbero provocare malfunzionamenti o danni all'obiettivo ed alla fotocamera digitale.
• Le immagini possono essere influenzate da polvere, sporco e macchie (acqua, olio, impronte digitali, ecc.) sulla superficie della lente. Prima e dopo la registrazione, usare un soffietto per rimuovere polvere

e sporco dalla superficie della lente, quindi strofinare delicatamente con un panno morbido asciutto per rimuovere lo sporco.

• Quando non si usa l'obiettivo, fissare il copriobiettivo ed il copriobiettivo posteriore per evitare che polvere ed altre particelle si accumulino sull'obiettivo o entrino al suo interno.

• Per proteggere i punti di contatto dell'obiettivo (A), non fare quanto segue. Queste azioni potrebbero provocare malfunzionamenti.

• Toccare i punti di contatto dell'obiettivo.

• Lasciare che i punti di contatto dell'obiettivo si sporchino.
• Posizionare l'obiettivo con la sua superficie di innesto rivolta verso il basso.

■ Resistenza alla polvere ed agli schizzi

- Resistenza alla polvere ed agli schizzi sono termini utilizzati per descrivere un ulteriore livello di protezione offerto da questo obiettivo, contro l'esposizione a minime quantità di umidità, acqua o polvere. Questi termini non garantiscono che l'obiettivo non subisca danni qualora venga a diretto contatto con l'acqua o con infiltrazioni di polvere. Prendere le seguenti precauzioni per garantire prestazioni soddisfacenti in termini di resistenza alla polvere ed agli schizzi. Se l'obiettivo non funziona correttamente, contattare il rivenditore o Panasonic.

• Installare su una fotocamera digitale resistente alla polvere ed agli schizzi.
• Quando si installa o si rimuove l'obiettivo, fare attenzione che materiali estranei come sabbia, polvere, e goccioline di acqua non aderiscano o penetrino nella gomma sull'innesto dell'obiettivo, nei punti di contatto, nella fotocamera digitale e nell'obiettivo.
• Se l'obiettivo viene esposto a goccioline d'acqua o altri liquidi, rimuoverle con un panno asciutto morbido.
• Per migliorare le prestazioni dell'obiettivo in termini di resistenza alla polvere ed agli schizzi, sull'innesto dell'obiettivo è presente una protezione in gomma.
• La gomma sull'innesto dell'obiettivo lascerà segni di striscio sull'innesto della fotocamera digitale, ma questo non influisce sulle prestazioni.
• Per informazioni sulla sostituzione della protezione in gomma sull'innesto dell'obiettivo, contattare Panasonic.

■ Condensa (quando l'obiettivo è appannato)

• La condensa si forma quando cambia la temperatura ambiente o l'umidità. Fare attenzione, in quanto può causare macchie, muffa e malfunzionamento dell'obiettivo.
• Se si verifica della condensa, spegnere la fotocamera digitale ed attendere circa 2 ore. La condensa scomparirà naturalmente quando la temperatura della fotocamera digitale si avvicinerà a quella dell'ambiente.
• L'aspetto e le specifiche dei prodotti descritti in questo documento possono differire rispetto ai prodotti effettivi acquistati a causa dei miglioramenti apportati in seguito.

Accessori in dotazione

Controllare che tutti gli accessori siano in dotazione prima di utilizzare il prodotto.

I codici dei prodotti sono aggiornati a giugno 2020. È possibile che subiscano delle modifiche.

1 Paraluce
2 Copriobiettivo *
3 Copriobiettivo posteriore *

* Installato sull'obiettivo al momento dell'acquisto.

(ITA) DVQX2110

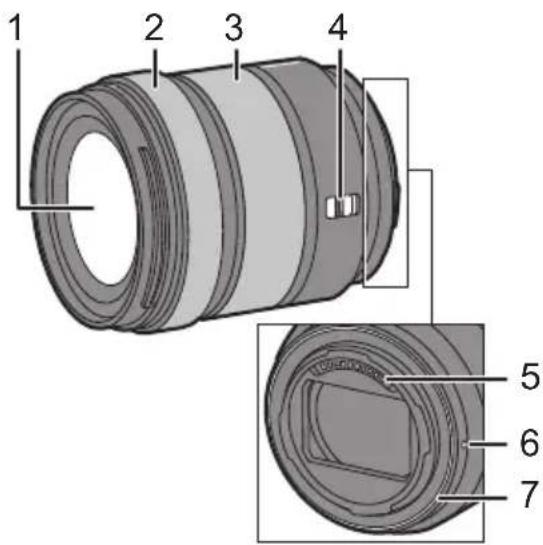

Nomi e funzioni dei componenti

1 Superficie dell'obiettivo
2 Ghiera di messa a fuoco

Ruotare la ghiera di messa a fuoco per mettere a fuoco quando l'impostazione è MF.

È possibile impostare quanto si sposta la messa a fuoco usando la ghiera di messa a fuoco con i menu nelle fotocamere digitali compatibili. Per ulteriori informazioni consultare le istruzioni per l'uso della fotocamera digitale.

3 Ghiera dello zoom

Consente di zoomare su telefoto o grandangolo.

4 Selettore AF/MF

Commuta tra AF (messa a fuoco automatica) e MF (messa a fuoco manuale).

- Quando la fotocamera digitale è impostata su MF, il funzionamento sarà MF indipendentemente dall'impostazione del selettore AF/MF.

5 Punto di contatto
6 Segno per l'installazione dell'obiettivo
7 Protezione in gomma sull'innesto dell'obiettivo

Nota

• Sul bordo dello schermo è possibile che si verifichi un effetto vignetta quando si registra in posizione grandangolo usando il flash. Si consiglia di usare il diffusore su un flash esterno per risolvere il problema dell'effetto vignetta.
• Registrare alla distanza di messa a fuoco più vicina o vicino ad essa all'estremità grandangolo degraderà la qualità dell'immagine attorno ai bordi dell'immagine. Consigliamo di verificare ciascuna immagine dopo averla scattata quando si registra.
• Possono esserci differenze nella messa a fuoco quando si usa lo zoom dopo la messa a fuoco. Mettere nuovamente a fuoco.
• Se il suono del funzionamento della messa a fuoco automatica disturba durante la registrazione di video, si consiglia di impostare la messa a fuoco manuale.

Installazione dell'obiettivo

Per informazioni su come installare l'obiettivo, consultare le istruzioni per l'uso della propria fotocamera digitale.

- Installare l'obiettivo dopo aver spento la fotocamera digitale.

• Installare l'obiettivo dopo aver rimosso il copriobiettivo posteriore.
- Dopo aver rimosso l'obiettivo dalla fotocamera digitale, accertarsi di fissare il copriobiettivo ed il

copriobiettivo posteriore per evitare che polvere ed altre particelle si accumulino sull'obiettivo o entrino al suo interno.

■ Installazione del paraluce

Tenere il paraluce come indicato nella figura.

- Tenere il paraluce in modo da evitare di torcerlo o di piegarlo.

1 Allineare il segno Ⓐ ( ) sul paraluce con il segno sull'estremità dell'obiettivo.

2Ruotare il paraluce nella direzione della freccia per allineare il segno (sul paraluce con il segno all'estremità dell'obiettivo.

• Installare il paraluce ruotandolo sino a che non si sente un clic.

■ Rimozione di un paraluce

Tenendo premuto il pulsante del paraluce ©, ruotare il paraluce nella direzione della freccia e quindi rimuoverlo.

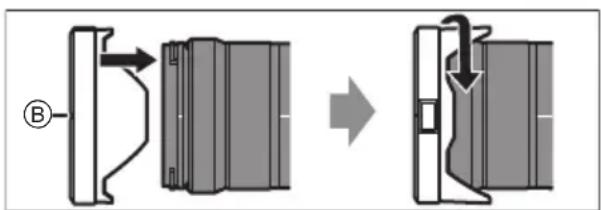

• Durante il trasporto, è possibile montare il paraluce al contrario.
  1 Allineare il segno Ⓑ (○) sul paraluce con il segno sull'estremità dell'obiettivo.
  2 Installare il paraluce ruotandolo nella direzione della freccia finché non si sente un clic.

• Si consiglia di rimuovere il paraluce durante l'uso del flash in quanto il paraluce può bloccare la luce del flash.
• Per evitare di far cadere l'obiettivo, non trasportare mai l'obiettivo tenendo solo il paraluce.

■ Note sull'uso del filtro

• È possibile installare il copriobiettivo o il paraluce con il filtro già installato.
• Se vengono installati contemporaneamente più filtri, sulle immagini registrate può apparire un effetto vignetta.
• Non è possibile installare elementi diversi dai filtri, ad esempio convertitori o adattatori, sulla parte anteriore dell'obiettivo ed usarli in combinazione con questo obiettivo.

Se vengono installati elementi di questo tipo, l'obiettivo potrebbe venire danneggiato.

Precauzioni per l'uso

• Non spruzzare insetticidi o sostanze chimiche volatili sull'obiettivo.
• Se tali sostanze vengono a contatto con l'obiettivo possono danneggiarlo o provocare il distacco di vernice.
• Non puntare direttamente l'obiettivo verso il sole o verso intense sorgenti luminose.
• L'obiettivo potrebbe raccogliere una quantità eccessiva di luce, prendendo fuoco e rovinandosi.
• Non usare toccando direttamente l'obiettivo a temperature basse per lungo tempo.
• In luoghi freddi (ambienti con temperatura inferiore a 0 °C, come piste da sci), un contatto diretto prolungato con l'obiettivo potrebbe causare lesioni cutanee. Utilizzare guanti o simili quando si utilizza a lungo l'obiettivo.
• Per la pulizia, strofinare delicatamente con un panno asciutto che non produca polvere.
• Non utilizzare solventi come benzina, diluenti, alcol, detergenti da cucina, ecc. perché questo può causare problemi come la deformazione del corpo o la rimozione della finitura esterna.
• Non usare panni con sostanze chimiche.

• Non tenere a lungo a contatto con l'obiettivo prodotti in plastica, PVC o materiali simili.
  • Non smontare o modificare questo prodotto.

• Quando l'obiettivo non verrà usato per un periodo prolungato, si consiglia di riporlo con un essiccante (gel di silice).

• Controllare tutte le parti prima di registrare quando non si è usato l'obiettivo per un lungo periodo di tempo.
• Evitare di usare o lasciare l'obiettivo in uno dei seguenti luoghi perché questo può causare problemi operativi o malfunzionamento:
• Esposta alla luce del sole, o in spiaggia d'estate
• In luoghi caratterizzati da temperature e livelli di umidità elevati o forti sbalzi di temperatura e umidità
  – In luoghi con sabbia o polvere
  – Dove sono presenti fiamme
• Vicino a caloriferi, condizionatori o umidificatori
  – Dove l'acqua può bagnare l'obiettivo
  – Dove sono pre senti vibrazioni
• All'interno di un'auto
• Vedere anche le istruzioni per l'uso della fotocamera digitale.

Ricerca guasti

Quando si accende o si spegne la fotocamera digitale o si scuote l'obiettivo, si sente un tintinnio.

Quando si scattano foto si sente un suono proveniente dall'obiettivo.

- Si tratta del suono del movimento dell'obiettivo e dell'operazione di apertura. Non si tratta di un malfunzionamento.

(ITA) DVQX2110

Specifiche

Le specifiche sono soggette a modifica per migliorare le prestazioni.

LENTI INTERCAMBIABILI PER FOTOCAMERA DIGITALE“LUMIX S 20-60 mm F3.5-5.6”

Supporto Leica Camera AG L-Mount
Distanza focale f=20 mm a 60 mm
Costruzione dell'obiettivo	11 elementi in 9 gruppi (2 lenti asferiche, 3 lenti ED, 1 lente UHR)
Tipo di apertura	Diaframma con 9 lamelle/Diaframma ad apertura circolare
Apertura massima	F3.5 (Grandangolo) a F5.6 (Tele)
Valore minimo dell'apertura F22
Profondità di campo	94° (Grandangolo) a 40° (Tele)
Distanza di messa a fuoco	0,15 m a ∞ (Grandangolo a lunghezza focale 26 mm)/0,4 m a ∞ (Tele)(dalla linea di riferimento della distanza di messa a fuoco)
Ingrandimento massimodell'immagine	0,43× (lunghezza focale 26 mm)
Stabilizzatore ottico di immagine No
Diametro filtro 67 mm
Diametro massimo ∅77,4 mm
Lunghezza complessiva	Circa 87,2 mm (dall'estremità dell'obiettivo al lato di base del supportodell'obiettivo)
Massa Circa 350 g
Resistenza alla polvere ed agli schizzi	Sì
Temperatura operativa raccomandata	-10 °C a 40 °C
Umidità relativa accettabile	10 %RH a 80 %RH
