S-R2060 - 相机 PANASONIC - 免费用户手册
免费查找设备手册 S-R2060 PANASONIC PDF格式.
| 产品类型 | 用于数码相机的可更换镜头 |
| 品牌 | 松下 |
| 型号 | S-R2060 (LUMIX S 20-60 mm F3.5-5.6) |
| 卡口类型 | L卡口 (徕卡相机股份公司) |
| 焦距 | 20 至 60 mm |
| 最大光圈 | F3.5（广角）至 F5.6（长焦） |
| 最小光圈 | F22 |
| 光学结构 | 11 片 9 组（2 片非球面镜片、3 片 ED 镜片、1 片 UHR 镜片） |
| 视角 | 94°（广角）至 40°（长焦） |
| 最近对焦距离 | 0.15 m（广角至 26 mm）/ 0.4 m（长焦） |
| 最大放大倍率 | 0.43×（在 26 mm 处） |
| 滤镜直径 | 67 mm |
| 最大直径 | ∅77.4 mm |
| 总长度 | 约 87.2 mm（从镜头前端到卡口） |
| 重量 | 约 350 g |
| 图像稳定器 | 不支持 |
| 防尘防溅 | 是（采用橡胶密封圈） |
| 工作温度 | -10 °C 至 40 °C |
| 允许相对湿度 | 10% 至 80% |
| 附带配件 | 遮光罩、镜头盖、后镜头盖 |
| 维护与清洁 | 吹掉灰尘，用柔软干布擦拭；请勿使用溶剂 |
| 安全注意事项 | 请勿暴露于磁场，请勿喷洒化学品 |
| 保修（加拿大） | 1 年零件和人工 |
| 备件和可维修性 | 请联系松下授权服务中心 |
常见问题 - S-R2060 PANASONIC
用户关于以下问题的提问 S-R2060 PANASONIC
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 相机 免费PDF格式！查找您的手册 S-R2060 - PANASONIC 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 S-R2060 品牌 PANASONIC.
用户手册 S-R2060 PANASONIC
保证书承诺内容，仅限于产品在日本国内使用时有效。
使用本產品前請仔細閱讀這些說明，並保留本說明書供日後使用。
本鏡頭可安裝到符合Leica Camera AG L-Mount標準的數位相機，與35 mm全片幅影像感測器相容。
為了更流暢地拍攝，建議將數位相機/鏡頭的韌體更新至最新版本。
- 如需韌體最新資訊或要下載 /更新韌體，請造訪下列支援網站：
https://panasonic.jp/support/global/cs/dsc/
（僅英文版）
- L-Mount是Leica Camera AG的商標或註冊商標。
- 本文中提到的其他名稱、公司名稱、產品名稱皆為其各自公司的商標或註冊商標。
目錄
安全注意事項 66
故障預防....66
提供的配件 67
元件的名稱及功能 68
安裝鏡頭....69
使用時的注意事項 71
故障排除....71
規格....72
(TCH) DVQX2110
安全注意事項
使本產品遠離磁性設備（如微波爐、電視、視訊遊戲設備、無線電發射機、高壓線等）。
- 請勿在移動電話附近使用相機，否則會影響圖片和聲音質量。
如果相機由於受帶磁設備影響而不能正常工作，請先將其關閉，取出電池和/或斷開連接的電源供應器，然後重新插入電池和/或連接電源供應器。隨後，開啟相機。
故障預防
■ 鏡頭的使用
- 使用本鏡頭時，請小心不要摔落、撞擊或過度施力。否則可能造成本鏡頭和數位相機故障或損壞。
- 鏡頭表面有污垢、灰塵和髒汙（水、油、指印等）時，可能會影響影像。拍攝前後，請使用吹塵球吹除鏡頭表面的灰塵和污垢，然後用軟乾布輕輕擦拭以清除髒汙。
- 為了防止灰塵或其他微粒附著或進入鏡頭，不使用鏡頭時請裝上鏡頭蓋和鏡頭後蓋。
-
為保護鏡頭接點（A），請避免下列動作，否則可能導致故障。
-
觸碰鏡頭接點。
- 讓鏡頭接點沾染髒汗。
- 將安裝面朝下放置鏡頭。
- 防塵防濺是指本鏡頭對於少量的濕氣、水或灰塵具有附加防護力，如果本鏡頭直接接觸水或有灰塵滲入，並不保證不會發生損壞。
請依照下列注意事項操作，以達到所要的防塵防濺性能。如果本鏡頭無法正確運作，請向經銷商或 Panasonic 諮詢。
安裝到可防塵防濺的數位相機上。
- 請小心安裝或移除鏡頭，以免沙塵及水滴等異物，附著或進入鏡頭固定橡膠、接觸點、數位相機或鏡頭。
- 如果鏡頭接觸到水滴或其他液體，請用軟的乾布將其擦去。
- 為改善鏡頭的防塵防濺性能，接口使用了鏡頭接口橡膠。
- 鏡頭接口橡膠可能在數位相機接口上留下摩擦的痕跡，但這不會影響效能。
- 有關更換鏡頭接口橡膠的資訊，請與 Panasonic 聯繫。
■ 水氣凝結（當鏡頭有霧氣堆積時）
- 周圍環境溫度或濕度變化大時，會發生水氣凝結。請注意此問題，以免造成鏡頭變髒、發霉及故障。
- 如果發生了水氣凝結，請關閉數位相機，將其放置約 2 時。當數位相機溫度接近周圍環境溫度時，霧化將自然消失。
- 本文中所記述的產品外觀與規格可能因日後的產品改良而與您購買的實際產品不同。
提供的配件
在使用本產品之前，請確認包裝內是否提供了以下所有附件。
產品型號為 2020 年 6 月所取。此後可能會有變更。
1 鏡頭遮光罩
2 鏡頭蓋
3 鏡頭後蓋
* 購買時已安裝在鏡頭上。

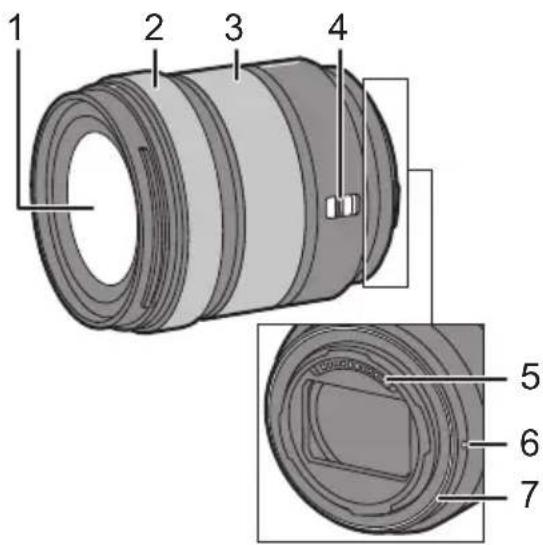

元件的名稱及功能
1 鏡頭表面
2 對焦環
設為MF時，轉動聚焦環可進行對焦。
使用相容的數位相機內的功能表，還可設定使用聚焦環的對焦移動量。有關詳細資料，請參閱數位相機的使用說明書。
3 變焦環
變焦為遠攝或廣角。
4 AF/MF 開關
切換AF（自動對焦）和MF（手動對焦）。
- 數位相機設定為MF時，無論AF/MF開關設定為何，皆以MF運作。
5 接觸點
6 鏡頭安裝標記
7 鏡頭接口橡膠
注意
- 在廣角下使用閃光燈拍攝時，畫面四周可能出現暈影效果。建議使用外接閃光燈的廣角擴散片，以解決暈影問題。
- 以廣角在最近對焦距離處或附近拍攝將會降低影像邊緣周圍的影像品質。 建議拍攝時確認拍攝圖片後的每張圖片。
- 在對焦完成後變焦，對焦可能會有差異，此時請重新對焦。
- 如果您介意錄製影片時的AF操作聲音，建議設為MF。
安裝鏡頭
有關如何安裝鏡頭的資訊，請參閱數位相機的使用說明書。
• 要安裝鏡頭，請先關閉數位相機。
- 要安裝鏡頭，請先取下鏡頭後蓋。
- 為了防止灰塵或其他微粒附著或進入鏡頭，從數位相機上取下鏡頭後務必裝上鏡頭蓋和鏡頭後蓋。
持拿鏡頭遮光罩時，您的手指要如圖所示那樣放置。
- 請勿以會使其變形或彎曲的方式持拿鏡頭遮光罩。

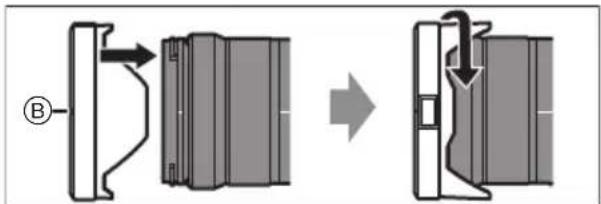

1將鏡頭遮光罩上的標記 ④
(□)對準鏡頭頂端的標記。
2朝箭頭指示的方向轉動鏡
頭遮光罩，將鏡頭遮光罩上的標記⑧（○）對準鏡頭頂端的標記。
- 轉動鏡頭遮光罩，直到發出喀噠聲為止，以裝上鏡頭遮光罩。
■ 取下鏡頭遮光罩
按下鏡頭遮光罩按鈕 ©的同時，朝箭頭指示的方向轉動鏡頭遮光罩，然後取下。
- 揜帶時，可以以相反的方向安裝鏡頭遮光罩。
1 將鏡頭遮光罩上的標記 ⑧ ○）對準鏡頭頂端的標記。
2 朝箭頭指示的方向轉動鏡頭遮光罩，直到發出喀噠聲為止，完成鏡頭遮光罩安裝。
- 建議用閃光燈拍照時取下鏡頭遮光罩，因為鏡頭遮光罩可能會擋住閃光燈的光線。
- 為避免鏡頭摔落，拿鏡頭時絕不可只握住鏡頭遮光罩。
■ 濾鏡使用注意事項
- 即使已安裝濾鏡，亦可再裝上鏡頭蓋或鏡頭遮光罩。
- 如果同時安裝多個濾鏡，拍攝的影像可能出現部分暈影效果。
- 不可安裝除了濾鏡以外的任何物品到鏡頭前端並搭配鏡頭使用，例如轉換鏡頭或轉換器。 如果安裝這類物品，可能會使鏡頭損壞。
使用時的注意事項
• 請勿用殺蟲劑或揮發性化學藥品噴灑鏡頭。
- 如果此類化學藥品接觸到鏡頭，可能會損壞鏡頭，表面漆可能也會剝落。
• 請勿將鏡頭對著太陽或其他強光源。
- 這會使鏡頭聚集過多的光量，導致火災和故障。
• 請勿在低溫環境下長時間直接接觸鏡頭。
- 在寒冷的地方（如滑雪坡等0℃以下的環境）長時間直接接觸鏡頭，可能會導致皮膚受傷。長時間使用鏡頭時，請使用手套或類似物品。
- 清潔時，請用不會產生灰塵的軟乾布輕輕擦拭。
- 請勿使用汽油、稀釋劑、酒精、廚房清潔劑等溶劑，否則可能造成問題，像是使外殼變形或使鍍膜剝落。
- 請勿使用沾上化學物質的抹布。
• 請勿讓橡膠、PVC或類似材質的製品與鏡頭長期接觸。
- 請勿拆解或改裝本產品
- 準備長時間不使用本鏡頭時，建議在存放時放入一些乾燥劑（矽膠）。
- 假如已長時間未使用鏡頭，請在拍攝前先檢查所有零件。
- 請避免在下列地點使用或儲存鏡頭，因為這可能會導致操作失誤或故障。
- 太陽直射的地方或夏天的海邊
- 在高溫和高濕度或溫度和濕度有顯著變化的地方
- 在多沙子和灰塵的地方
- 有火的地方
- 靠近加熱器、空調或加濕器的地方
- 在可能有水弄濕鏡頭的地方
- 受到震動的地方
-車内
- 也請參閱數位相機的使用說明書。
故障排除
數位相機在開啟或關閉或晃動鏡頭時，會聽到喀噠聲等。拍攝過程中鏡頭發出聲音。
這是鏡頭移動和光圈操作的聲音。這並非故障。
規格
規格可能隨時變更以改善效能。
數位相機用可替換鏡頭“LUMIX S 20-60 mm F3.5-5.6”
| 鏡頭接口 Leica Camera AG L-Mount | |
| 焦距 | f=20 mm至60 mm |
| 鏡頭結構 | 9組11片(2片非球面鏡片 3片ED 鏡片 1片UHR鏡片) |
| 光圈類型 9片光圈葉片 /圓形光圈 | |
| 最大光圈 | F3.5(廣角)至F5.6(遠攝) |
| 最小光圈值 | F22 |
| 視角 | 94°(廣角)至40°(遠攝) |
| In focus(焦點對準)距離 | 0.15 m至∞(廣角端至焦距26 mm)/0.4 m至∞(遠攝)(從對焦距離基準線開始) |
| 最大影像倍率 | 0.43×(焦距26 mm) |
| 光學影像穩定器 無 | |
| 濾鏡直徑 | 67 mm |
| 最大直徑 ∅77.4 mm | |
| 總長度 | 約87.2 mm(從鏡頭的頂端到鏡頭接口的基準面) |
| 重量 約350 g | |
| 防塵防濺 是 | |
| 建議的工作溫度 | -10°C至40°C |
| 允許的相對濕度 10%RH至80%RH |
(對於台灣)
委製商：松下電器產業株式會社
原產地：中國
進口商：台灣松下銷售股份有限公司
公司地址：新北市中和區建六路57號
連絡電話：0800-098800
(TCH) DVQX2110
使用说明书
数码相机使用的可更换镜头
感谢您购买Panasonic产品。
请于使用前仔细阅读操作使用说明书，并将说明书妥善保管，以备将来使用。
这款镜头可以安装在符合Leica Camera AG L-Mount标准的数码相机上使用。它兼容35 mm全画幅图像传感器。
扫描二维码
关注松下服务官方微信平台
松下数码微信公众号 松影俱部
- 为了更流畅地拍摄，建议将数码相机/镜头的固件更新至最新版本。
- 有关固件的最新信息或者要下载/更新固件，请访问以下支持网站：
• L-Mount是Leica Camera AG的注册商标。
- 本说明书中提及的其他公司名称和产品名称为各自公司的商标或注册商标。
目录
安全注意事项....75
故障预防....75
提供的附件....76
元件的名称及功能....77
安装镜头....78
使用时的注意事项 80
故障排除....80
规格....81
安全注意事项
使本机远离电磁设备（如微波炉、电视机、视频游戏设备、无线电发射机、高压线等）。
- 不要在移动电话附近使用相机，否则会影响图像与声音的品质。
- 如果相机由于受电磁设备影响而停止正常工作，请关闭相机，并取出电池和/或断开连接的交流电源适配器。然后，重新插入电池和/或重新连接交流电源适配器，打开相机。
故障预防
■ 镜头的使用
- 使用本镜头时，请注意不要使其跌落、受到撞击或对其施加过大的力。否则，可能会导致故障或损坏本镜头和数码相机。
- 镜头表面上的灰尘、污垢和污渍（水、油、指纹等）可能会影响图像。在拍摄前后，请使用吹尘球吹掉镜头表面的灰尘和污垢，然后用柔软的干布轻轻擦拭以去除污渍。
- 不使用镜头时，请确保安装镜头盖和镜头后盖，以防止灰尘和其他颗粒在镜头上聚集或进入镜头。
- 为保护镜头触点（A），请避免出现以下情形。否则，可能会导致故障。
-触摸镜头触点。
-让镜头触点变脏。
- 在放置镜头时将安装面朝下。
- 防尘防溅是指为表示本镜头对于最小量的湿气、水或灰尘具有的附加防护力所使用的术语。如果本镜头直接接触水或渗透灰尘，这些术语不保证不会发生损坏。 请采取以下预防措施，以实现良好的防尘和防溅性能。如果镜头不正确工作，请向经销商或Panasonic咨询。
-请安装到防尘且防溅的数码相机上。
- 安装或取下镜头时，请注意不要让沙子、灰尘和水滴等异物附着或进入镜头卡口橡胶、触点、数码相机和镜头。
- 如果镜头接触到水滴或其他液体，请用软的干布将其擦去。
- 为了提高镜头的防尘防溅性能，卡口中使用了镜头卡口橡胶。
- 镜头卡口橡胶会在数码相机卡口上留下擦痕，但这并不影响性能。
- 有关更换镜头卡口橡胶的信息，请与 Panasonic联系。
■ 水汽凝结（当镜头雾化时）
- 周围环境温度或湿度变化大时，会发生水汽
凝结。请务必注意，否则可能会造成镜头变脏、发霉和故障。
- 如果发生了水汽凝结，请关闭数码相机，将其放置约2小时。当数码相机温度接近周围环境温度时，雾化将自然消失。
提供的附件
在使用本产品之前，请确认包装内是否提供了以下所有附件。
产品型号为2020年6月所取。
1 镜头遮光罩
2 镜头盖 *
3 镜头后盖 *
* 购买时安装在镜头上。
元件的名称及功能
1 镜头表面
2 聚焦环
设置为MF时，转动对焦环进行对焦。您可以使用兼容的数码相机中的菜单来设置使用对焦环进行对焦的移动量。有关详情，请参阅数码相机的使用说明书。
3 变焦环
变焦到远摄或广角。
4 AF/MF 开关
在 AF（自动对焦）和 MF（手动对焦）之间进行切换。
- 当数码相机设置为MF时，无论AF/MF开关上的设置如何，都将进行MF操作。
5 触点
6 镜头安装标记
7 镜头卡口橡胶
注意
- 使用闪光灯进行广角拍摄时，画面边缘可能有一些光晕。建议在外置闪光灯上使用广角扩散片以解决光晕问题。
- 进行广角拍摄时，在最近对焦距离处或接近最近对焦距离处进行拍摄会导致图像边缘的画质降低。
我们建议在拍摄期间，每拍摄一张照片后都进行检查。
- 对焦后使用变焦时，对焦结果可能会有所不同。再次对焦。
- 如果您介意视频录制过程中存在AF操作音，建议将其设置为MF。
(SCH) DVQX2110
安装镜头
有关如何安装镜头的信息，请参阅数码相机的使用说明书。
- 关闭数码相机后，安装镜头。
- 取下镜头后盖后，安装镜头。
- 从数码相机上取下镜头后，请确保安装镜头盖和镜头后盖，以防止灰尘和其他颗粒在镜头上聚集或进入镜头。
持拿镜头遮光罩时，您的手指要如图所示那样放置。
- 请勿以会使其变形或弯曲的方式持拿镜头遮光罩。

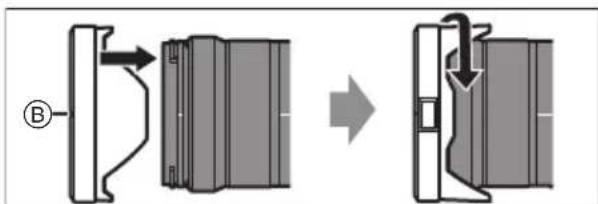

1将镜头遮光罩上的标
记Ⓐ（□）
对准镜
顶端的标记。
2朝箭头指示的方向转
动镜头遮光罩，以便将镜头遮光罩上的标
记⑧（○） 对准镜头顶端的标记。
- 转动镜头遮光罩直至
听到咔哒一声完成安装。
■ 取下镜头遮光罩
按镜头遮光罩按钮◎的同时，朝箭头指示的方向转动镜头遮光罩，然后取下。
- 携带时，可以以相反的方向安装镜头遮光罩。
1 将镜头遮光罩上的标记 ⑧(○) 对准镜头顶端的标记。
2 通过朝箭头指示的方向转动安装镜头遮光罩，直至听到咔哒一声。
- 在闪光灯拍摄过程中，建议取下镜头遮光罩，因为镜头遮光罩可能会遮住闪光灯发出的光。
- 为防止镜头掉落，切勿靠仅持拿镜头遮光罩来携带镜头。
■ 有关滤镜使用的说明
- 可以在安装着滤镜的状态下安装镜头盖或镜头遮光罩。
- 如果同时安装了多个滤镜，所拍摄的图像中可能有一些光晕。
- 不能将滤镜以外的任何物品（如转换镜头或适配器）安装到镜头前面，也不能将其与此镜头组合使用。
如果安装此类物品，可能会导致镜头损坏。
使用时的注意事项
- 请勿用杀虫剂或挥发性化学药品喷洒镜头。
- 如果此类化学药品接触到镜头，可能会损坏镜头，表面漆可能也会剥落。
- 请勿将镜头对着太阳或其他强光源。
- 这会使镜头聚集过多的光量，导致火灾和故障。
- 需要长时间在低温下直接接触镜头时，切勿使用。
- 在寒冷的地方（0°C以下环境，如滑雪场），长时间直接接触镜头可能会导致皮肤受伤。长时间使用镜头时，请使用手套等。
- 清洁时，请使用不会产生灰尘的软干布轻轻擦拭。
- 请勿使用汽油、稀释剂、酒精、厨房清洁剂等溶剂，因为可能会导致外壳变形或涂层剥落等问题。
-请勿用化学品擦拭。
- 请勿让橡胶、PVC或类似材料制品与镜头长期接触。
- 请勿拆卸或改装本产品。
- 准备长时间不使用镜头时，建议在存放时放入一些干燥剂（硅胶）。
- 如果长时间未曾使用镜头，请在拍摄前检查所有部件。
- 避免在以下任何地点使用或存放镜头，否则可能导致工作出现问题或故障：
- 太阳直射的地方或夏天的海边
- 高温多湿或温度和湿度变化较大的地方
-沙尘较多的地点
-有火的地方
-靠近加热器、空调或加湿器的地方
-有水并可能打湿镜头的地点
-受到震动的地方
-车内
- 另请参阅数码相机的使用说明书。
故障排除
打开或关闭数码相机或晃动镜头时听到咔哒声等声音。
拍摄图像时，镜头发出声音。
· 这是镜头移动和光圈工作的声音。这并非故障。
规格
数码相机使用的可更换镜头“LUMIX S 20-60 mm F3.5-5.6”
| 镜头卡口 | Leica Camera AG L-Mount |
| 焦距 | f=20 mm至60 mm |
| 镜头结构 | 9组11片(2片非球面镜片、3片ED镜片、1片UHR镜片) |
| 光圈类型 9片控光片/圆形虹膜光圈 | |
| 最大光圈 | F3.5(广角)至F5.6(远摄) |
| 最小光圈值 | F22 |
| 视角 | 94°(广角)至40°(远摄) |
| 聚焦距离 | 0.15 m至∞(广角端至焦距26 mm)/0.4 m至∞(远摄)(从对焦距离基准线开始) |
| 最大图像倍率 | 0.43×(焦距26 mm) |
| 光学影像稳定器 无 | |
| 滤镜直径 | 67 mm |
| 最大直径 | ∅77.4 mm |
| 全长 | 约87.2 mm(从镜头的顶端到镜头卡口的基准面) |
| 重量 约350 g | |
| 防尘防溅 是 | |
| 建议的工作温度 | -10°C至40°C |
| 允许的相对湿度 | 10%RH至80%RH |
(SCH) DVQX2110
产品中有害物质的名称及含量
| 部件名称 | 有害物质 | |||||
| 铅(Pb) | 汞(Hg) | 镉(Cd) | 六价铬(Cr(VI)) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) | |
| 镜头的镜筒部 | ○ | ○ | ○ | ○ | ||
| 镜头外壳 | × | ○ | ○ | ○ | ||
| 印刷基板组件 | × | ○ | ○ | ○ | ||
| 本表格依据 SJ/T11364 的规定编制。○:表示该有害物质在该部件所有均质材料中的含量均在GB/T26572 规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572 规定的限量要求。对于表示 ×” 的情况,属于欧盟 RoHS 指令的豁免项目。 | ||||||
厦门松下电子信息有限公司
中国福建省厦门市火炬高技术产业开发区
原产地:中国
标准代号：Q/XMSX 148
2020年5月发行
在中国印刷
| 合格证 |
| 松下电器产业株式会社 |
品牌 : PANASONIC
型号 : S-R2060
类别 : 相机
