DMC-GM1LEG - Kamera PANASONIC - Gratis bruksanvisning och manual

Produkttyp	Digital systemkamera med utbytbart objektiv
Märke och modell	Panasonic DMC-GM1LEG (hus DMC-GM1 + objektiv H-X015)
Objektivfattning	Micro Four Thirds
Medföljande objektiv	LEICA DG SUMMILUX 15 mm F1.7 ASPH. (H-X015)
Brännvidd	15 mm (motsvarande 30 mm i 35 mm)
Maximal bländare	F1.7
Minsta bländare	F16
Optisk konstruktion	9 element i 7 grupper (3 asfäriska linser, Nanobeläggning)
Filterdiameter	46 mm
Objektivets mått	Ø 57,5 mm × 36 mm
Totalvikt (med batteri och kort)	Cirka 319 g
Strömförsörjning	Laddningsbart batteri (ej specificerat, kompatibelt med medföljande laddare)
Strömförbrukning (inspelning)	2,2 W
Strömförbrukning (visning)	1,5 W
Antal inspelningsbara bilder (CIPA)	Cirka 240 bilder
Videospelningslängd (AVCHD FHD)	Cirka 90 minuter
Inbyggd blixt	Räckvidd: 0,5 m till 9,4 m (ISO AUTO)
Medföljande tillbehör	Objektiv, främre/bakre objektivlock, dekorationsring, motljusskydd, motljusskyddslock, huslock
Underhåll och rengöring	Använd en mjuk, torr trasa. Rengör objektivets elektriska kontakter försiktigt.
Säkerhet	Utsätt inte för fukt. Undvik stötar. Använd endast rekommenderade tillbehör.
Reservdelar och reparerbarhet	Reservdelar finns hos Panasonics kundtjänst. Reparation rekommenderas av auktoriserad tekniker.

Vanliga frågor - DMC-GM1LEG PANASONIC

Hur installerar jag motljusskyddet på objektivet H-X015?

Ta först bort det främre objektivlocket. Ta bort dekorationsringen genom att vrida den i pilens riktning. Rikta in motljusskyddets monteringsskåra med markeringen i änden av objektivet och vrid tills det klickar på plats. Rikta in motljusskyddets stopposition med objektivets skåra.

Hur använder jag objektivets bländarring?

Vrid bländarringen för att ställa in bländarvärdet. I bländarprioritetsläge (A) eller manuellt läge (M) är ringen aktiv. Om ringen är inställd på [A] styr kameran bländaren.

Hur växlar jag mellan autofokus och manuell fokus?

Använd omkopplaren [AF/MF] på objektivet. Om den är inställd på [MF] eller om kameran är i MF-läge aktiveras manuell fokus. Vrid fokusringen för att justera.

Vad är räckvidden för den inbyggda blixten?

Blixtens räckvidd är cirka 0,5 m till 9,4 m när ISO-inställningen är på AUTO.

Hur många bilder kan jag ta med ett batteri?

Cirka 240 bilder enligt CIPA-standard i program AE-läge med objektivet H-X015.

Kan jag spela in videor kontinuerligt? Vad är maxlängden?

Ja, i AVCHD FHD eller MP4 FHD kan du spela in upp till cirka 90 minuter totalt, men den kontinuerliga tiden per sekvens är cirka 45 minuter.

Hur rengör jag objektivet?

Använd en mjuk, torr trasa för linserna. För elektriska kontakter, använd en torr bomullspinne. Undvik lösningsmedel.

Vad gör jag om kameran inte startar?

Kontrollera att batteriet är laddat och korrekt isatt. Om problemet kvarstår, kontakta Panasonics tekniska support.

Kan jag använda andra objektiv på detta hus?

Ja, huset DMC-GM1 använder Micro Four Thirds-fattningen, kompatibel med alla objektiv av denna standard.

Hur installerar jag dekorationsringen?

Ta bort det främre objektivlocket. Rikta in ringens monteringsposition cirka 90° från inskjutningsmärket, vrid sedan för att rikta in märkena.

BRUKSANVISNING DMC-GM1LEG PANASONIC

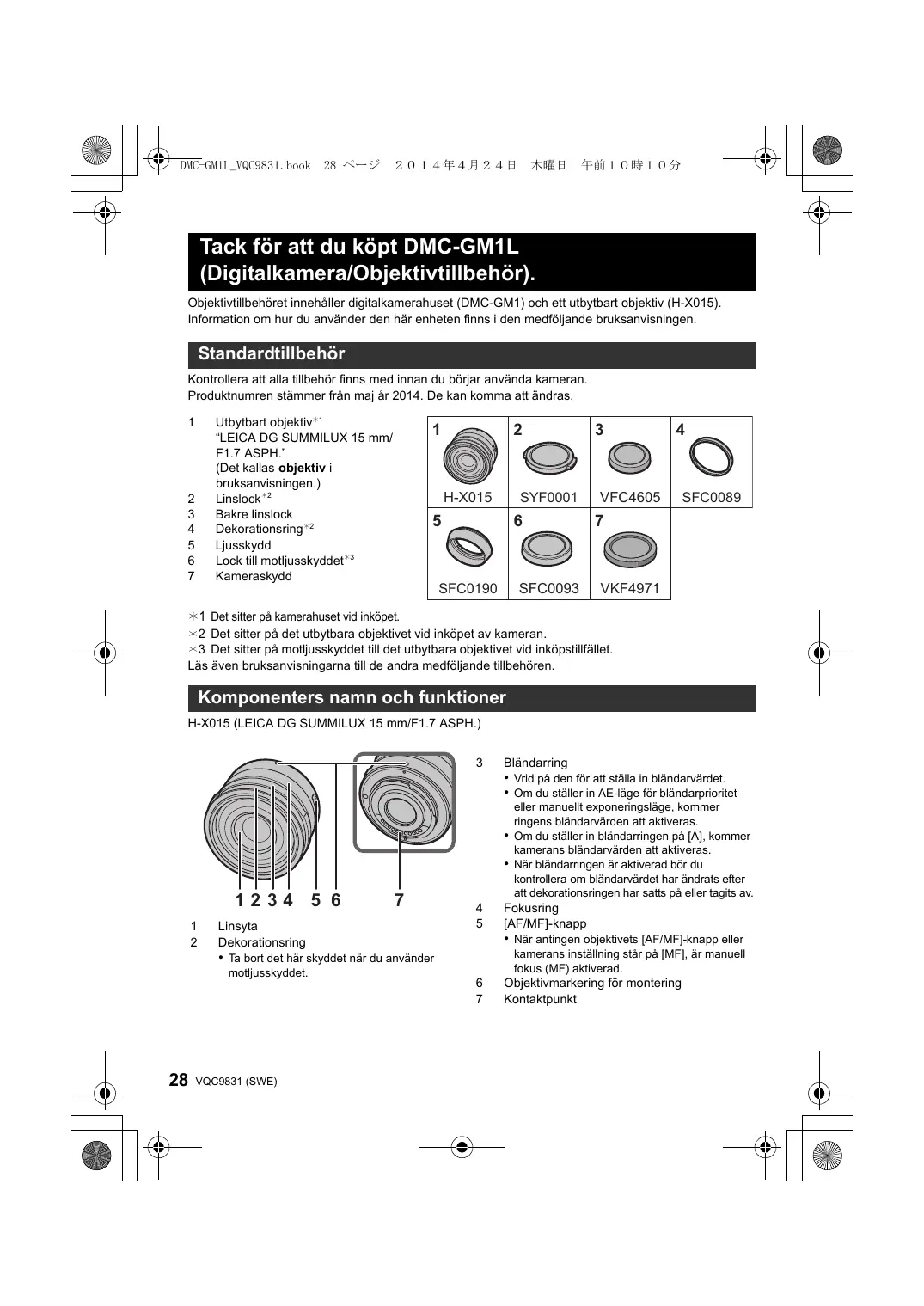

Tack för att du köpt DMC-GM1L (Digitalkamera/Objektivtillbehör).

Objektivtillbehöret innehåller digitalkamerahuset (DMC-GM1) och ett utbytbart objektiv (H-X015). Information om hur du använder den här enheten finns i den medföljande bruksanvisningen.

Standardtillbehör

Kontrollera att alla tillbehör finns med innan du börjar använda kameran.

Produktnumren stämmer från maj år 2014. De kan komma att ändras.

1 Utbytbart objektiv*1 "LEICA DG SUMMILUX 15 mm/F1.7 ASPH." (Det kallas objektiv i bruksanvisningen.)
2 Linslock ^2
3 Bakre linslock
4 Dekorationsring ^2
5 Ljusskydd
6 Lock till motljusskyddet*3
7 Kameraskydd

1H-X015	2SYF0001	3VFC4605	4SFC0089
5SFC0190	6SFC0093	7VKF4971

*1 Det sitter på kamerahuset vid inköpet.
*2 Det sitter på det utbytbara objektivet vid inköpet av kameran.
*3 Det sitter på motljusskyddet till det utbytbara objektivet vid inköpstillfället.

Läs även bruksanvisningarna till de andra medföljande tillbehören.

Komponenters namn och funktioner

H-X015 (LEICA DG SUMMILUX 15 mm/F1.7 ASPH.)

1 2 3 4 5 6 7

1 Linsyta
2 Dekorationsring

- Ta bort det här skyddet när du använder motljusskyddet.

3 Bländarring

• Vrid på den för att ställa in bländarvärdet.
• Om du ställer in AE-läge för bländarprioritet eller manuellt exponeringsläge, kommer ringens bländarvärden att aktiveras.
• Om du ställer in bländarringen på [A], kommer kamerans bländarvärden att aktiveras.
• När bländarringen är aktiverad bör du kontrollera om bländarvärdet har ändrats efter att dekorationsringen har satts på eller tagits av.

4 Fokusring
5 [AF/MF]-knapp

- När antingen objektivets [AF/MF]-knapp eller kamerans inställning står på [MF], är manuell fokus (MF) aktiverad.

6 Objektivmarkering för montering
7 Kontaktpunkt

Sätta på ljusskyddet

■ Utbytbart objektiv (H-X015)

- Se till att du tar bort objektivskyddet innan du sätter på motljusskyddet. Motljusskyddet går inte att sätta på om du inte tar bort objektivskyddet.

1 Vrid dekorationsringen Ⓐ i pilens riktning för att ta bort den.

2 Rikta in motljusskyddets monteringsindex Ⓑ mot markeringen på objektivets ände.
3 Vrid motljusskyddet i pilens riktning tills det klickar på plats, och rikta in motljusskyddets stopposition © mot index på objektivets ände.

2

■ Hur du sätter på dekorationsringen

- Se till att du tagit bort objektivskyddet innan du sätter på dekorationsringen.

1 Rikta in dekorationsringens monteringsposition Ⓓ mot en position som är ungefär 90° från objektivets inpassningsmarkering Ⓔ för att sätta dekorationsringen på plats.
2 Vrid dekorationsringen i pilens riktning för att rikta in dekorationsringens monteringsposition Ⓓ mot objektivets inpassningsmarkering Ⓔ.

1

Energiförbrukning:	När det utbytbara objektivet (H-X015) används
	2,2 W (Vid inspelning)
	1,5 W (Vid uppspelning)

Minimal belysning	Cirka 5 lx (när i-Low light används, är slutartiden 1/25 sekund)
Blixt	Blixtens räckvidd: Cirka 0,5 m till 9,4 m (När den står på [ISO AUTO].)
Vikt	Cirka 319 g [med det utbytbara objektivet (H-X015), kort och batteri]

Läs även bruksanvisningen för information om övriga specifikationer.

Utbytbart objektiv (H-X015) "LEICA DG SUMMILUX 15 mm/F1.7 ASPH."

Fokallängd	f=15 mm(35 mm kamera motsvarande: 30 mm)
Typ av öppning	7 membranblad/cirkulärt öppningsmembran
Maximal bländare	F1.7
Minimalt bländarvärde	F16
Konstruktion lins	9 element i 7 grupper (3 icke-sfäriska linser)
Ytbeläggning med nano	Ja
I fokusavstånd	0,2 m till (från fokusavståndets fokuslinje)
Maximal zoomförstoring	0,1 × (35 mm kamera motsvarande: 0,2 × )
Optisk bildstabilisering	Inte tillgänglig
[AF/MF]-knapp	Tillgänglig (växlar mellan AF/MF)
Hållare	“Micro Four Thirds Mount”
Synvinkel	72°
Filter diameter	46 mm
Max. diameter	Cirka 57,5 mm
Total längd	Cirka 36 mm (från objektivets topp till objektivfattningens bassida)
Vikt	Cirka 115 g

• LEICA är ett registrerat varumärke som tillhör Leica Microsystems IR GmbH. SUMMILUX är ett registrerat varumärke som tillhör Leica Camera AG. LEICA DG-objektiven tillverkas med mätinstrument och kvalitetssäkringssystem som har certifierats av Leica Camera AG baserat på företagets kvalitetsstandarder.

■ Ungefärlig användningstid och antal inspelningsbara bilder

När det utbytbara objektivet (H-X015) används

Ta stillbilder (enligt CIPA-standarden i programläge för AE)
• Antal inspelningsbara bilder: cirka 240 bilder• Inspelningstid: cirka 120 min
Inspelning av videobilder
[AVCHD](Inspelning med bildkvaliteten inställd på [FHD/50i])	• Inspelningsbar tid: cirka 90 min
	• Faktisk inspelningsbar tid: cirka 45 min
[MP4](Inspelning med bildkvaliteten inställd på [FHD/25p])	• Inspelningsbar tid: cirka 90 min
	• Faktisk inspelningsbar tid: cirka 45 min
Visning
• Uppspelningstid: cirka 160 min
