Soort product	Digitale hybride camera met verwisselbare lens
Merk en model	Panasonic DMC-GM1LEG (body DMC-GM1 + lens H-X015)
Lensvatting	Micro Four Thirds
Meegeleverde lens	LEICA DG SUMMILUX 15 mm F1.7 ASPH. (H-X015)
Brandpuntsafstand	15 mm (equivalent 30 mm in 35 mm)
Maximale diafragma	F1.7
Minimale diafragma	F16
Optische constructie	9 elementen in 7 groepen (3 asferische lenzen, Nano-coating)
Filterdiameter	46 mm
Afmetingen lens	Ø 57,5 mm × 36 mm
Totaalgewicht (met accu en kaart)	Ongeveer 319 g
Voeding	Oplaadbare accu (niet gespecificeerd, compatibel met meegeleverde lader)
Stroomverbruik (opnemen)	2,2 W
Stroomverbruik (weergave)	1,5 W
Aantal opneembare foto's (CIPA)	Ongeveer 240 foto's
Opnameduur video (AVCHD FHD)	Ongeveer 90 minuten
Ingebouwde flitser	Bereik: 0,5 m tot 9,4 m (ISO AUTO)
Meegeleverde accessoires	Lens, voorste/achterste lensdop, sierring, zonnekap, zonnekapdop, bodydop
Onderhoud en reiniging	Gebruik een zachte, droge doek. Reinig de elektrische contacten van de lens voorzichtig.
Veiligheid	Niet blootstellen aan vocht. Schokken vermijden. Gebruik alleen aanbevolen accessoires.
Reserveonderdelen en repareerbaarheid	Onderdelen beschikbaar bij de Panasonic serviceafdeling. Reparatie door een erkend technicus wordt aanbevolen.

Veelgestelde vragen - DMC-GM1LEG PANASONIC

Hoe installeer ik de zonnekap op de H-X015 lens?

Verwijder eerst de voorste lensdop. Verwijder de sierring door deze in de richting van de pijl te draaien. Lijn de montage-inkeping van de zonnekap uit met de markering aan het uiteinde van de lens, draai dan tot hij vastklikt. Lijn de stop-positie van de zonnekap uit met de inkeping van de lens.

Hoe gebruik ik de diafragmaring van de lens?

Draai de diafragmaring om de diafragmawaarde in te stellen. In de modus Diafragmavoorkeuze (A) of Handmatig (M) is de ring actief. Als de ring op [A] staat, regelt de camera het diafragma.

Hoe schakel ik tussen automatische en handmatige scherpstelling?

Gebruik de [AF/MF]-schakelaar op de lens. Indien ingesteld op [MF] of als de camera in MF-modus staat, wordt handmatige scherpstelling geactiveerd. Draai aan de scherpstelring om aan te passen.

Wat is het bereik van de ingebouwde flitser?

Het bereik van de flitser is ongeveer 0,5 m tot 9,4 m wanneer de ISO-instelling op AUTO staat.

Hoeveel foto's kan ik met een accu maken?

Ongeveer 240 foto's volgens de CIPA-norm in de modus Programma AE met de H-X015 lens.

Kan ik continu video's opnemen? Wat is de maximale duur?

Ja, in AVCHD FHD of MP4 FHD kunt u tot ongeveer 90 minuten in totaal opnemen, maar de continue duur per clip is ongeveer 45 minuten.

Hoe reinig ik de lens?

Gebruik een zachte, droge doek voor de lenzen. Gebruik voor de elektrische contacten een droog wattenstaafje. Vermijd oplosmiddelen.

Wat te doen als de camera niet aangaat?

Controleer of de accu opgeladen en correct geplaatst is. Als het probleem aanhoudt, neem contact op met de Panasonic technische ondersteuning.

Kan ik andere lenzen op deze body gebruiken?

Ja, de DMC-GM1 body gebruikt de Micro Four Thirds vatting, compatibel met alle lenzen van deze standaard.

Hoe installeer ik de sierring?

Verwijder de voorste lensdop. Lijn de montagepositie van de ring uit op ongeveer 90° van de inbouwmarkering, draai dan om de markeringen uit te lijnen.

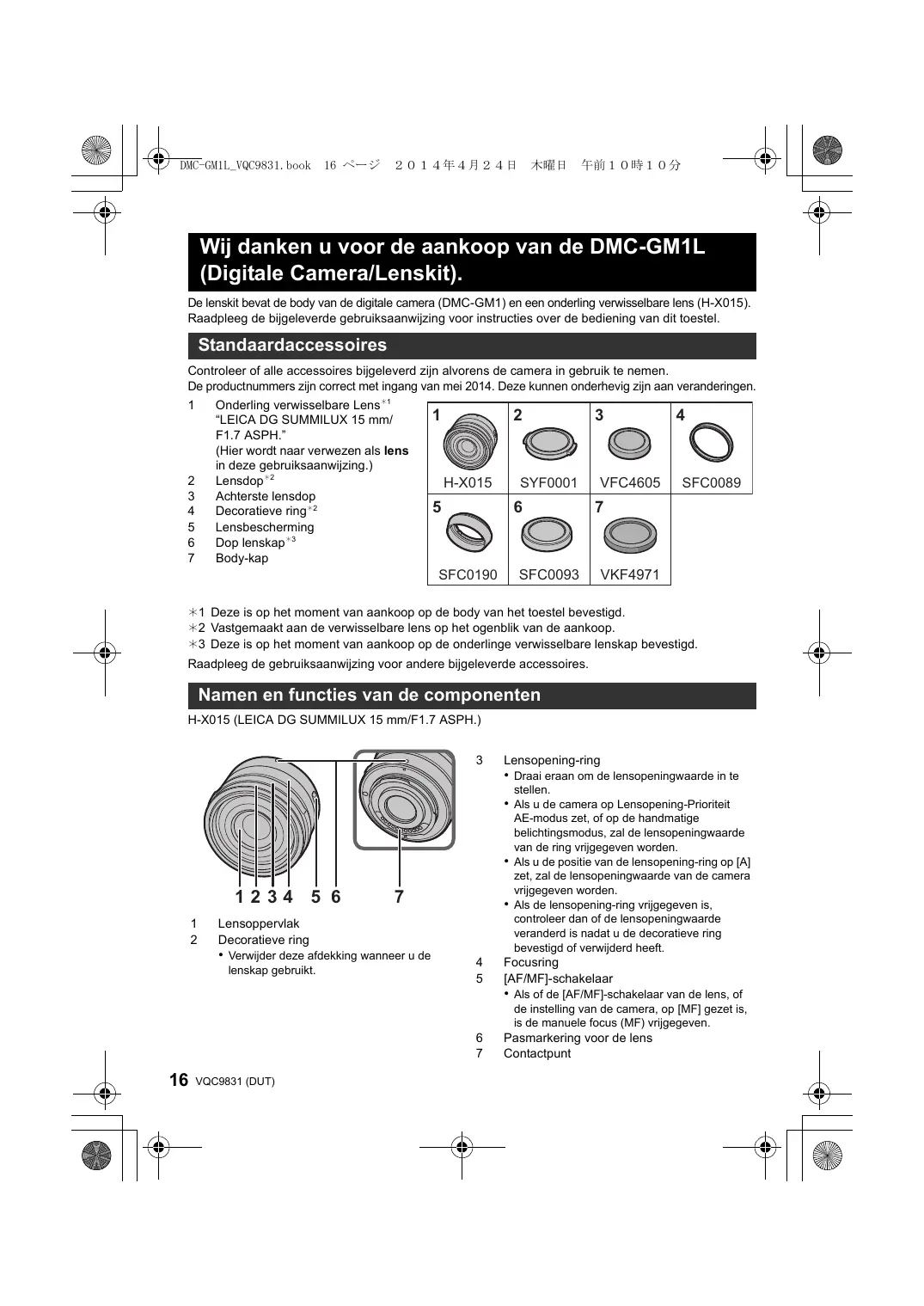

GEBRUIKSAANWIJZING DMC-GM1LEG PANASONIC

Wij danken u voor de aankoop van de DMC-GM1L (Digitale Camera/Lenskit).

De lenskit bevat de body van de digitale camera (DMC-GM1) en een onderling verwisselbare lens (H-X015). Raadpleeg de bijgeleverde gebruiksaanwijzing voor instructies over de bediening van dit toestel.

Standaardaccessoires

Controleer of alle accessoires bijgeleverd zijn alvorens de camera in gebruik te nemen.

De productnummers zijn correct met ingang van mei 2014. Deze kunnen onderhevig zijn aan veranderingen.

1 Onderling verwisselbare Lens ^1 "LEICA DG SUMMILUX 15 mm/ F1.7 ASPH." (Hier wordt naar verwezen als lens in deze gebruiksaanwijzing.)
2 Lensdop ^2
3 Achterste lensdop
4 Decoratieve ring ^2
5 Lensbescherming
6 Dop lenskap ^3
7 Body-kap

1H-X015	2SYF0001	3VFC4605	4SFC0089
SFC0190	6SFC0093	7—VKF4971

*1 Deze is op het moment van aankoop op de body van het toestel bevestigd.
*2 Vastgemaakt aan de verwisselbare lens op het ogenblik van de aankoop.
*3 Deze is op het moment van aankoop op de onderlinge verwisselbare lenskap bevestigd.

Raadpleeg de gebruiksaanwijzing voor andere bijgeleverde accessoires.

Namen en functies van de componenten

H-X015 (LEICA DG SUMMILUX 15 mm/F1.7 ASPH.)

1 2 3 4 5 6 7

1 Lensoppervlak
2 Decoratieve ring

- Verwijder deze afdekking wanneer u de lenskap gebruikt.

3 Lensopening-ring

• Draai eraan om de lensopeningwaarde in te stellen.
• Als u de camera op Lensopening-Prioriteit AE-modus zet, of op de handmatige belichtingsmodus, zal de lensopeningwaarde van de ring vrijgegeven worden.
• Als u de positie van de lensopening-ring op [A] zet, zal de lensopeningwaarde van de camera vrijgegeven worden.
• Als de lensopening-ring vrijgegeven is, controleer dan of de lensopeningwaarde veranderd is nadat u de decoratieve ring bevestigd of verwijderd heeft.

4 Focusring
5 [AF/MF]-schakelaar

- Als of de [AF/MF]-schakelaar van de lens, of de instelling van de camera, op [MF] gezet is, is de manuele focus (MF) vrijgegeven.

6 Pasmarkering voor de lens
7 Contactpunt

Bevestiging van de lenskap

■ Verwisselbare lens (H-X015)

- Verwijder de lensdop alvorens de lenskap e bevestigen. De lenskap kan niet bevestigd worden, tenzij u de lensdop verwijdert.

1 Draai decoratieve ring Ⓐ in de richting van de pijl om hem te verwijderen.

2 Lijn montage-index Ⓑ op de lenskap uit met het merkteken op de top van de lens.
3 Draai de lenskap in de richting van de pijl tot hij op zijn plaats klikt en lijn stoppositie © op de lenskap uit met de index op de top van de lens.

2

■ Bevestigen van de decoratieve ring
- Alvorens de decoratieve ring te bevestigen, dient u de lensdop te verwijderen.

1 Lijn montagepositie Ⓓ op de decoratieve ring uit met een positie op ongeveer 90° afstand van merkteken Ⓔ zodat de decoratieve ring op zijn plaats past.

2 Draai de decoratieve ring in de richting van de pijl om montagepositie Ⓓ op de decoratieve ring uit te lijnen met merkteken Ⓔ van de lens.

1

Stroomverbruik:	Als de verwisselbare lens (H-X015) gebruikt wordt2,2 W (Wanneer u opneemt)1,5 W (Wanneer u afspeelt)
Minimumverlichting	Ongeveer 5 lx (wanneer i-Low light gebruikt wordt, is de sluitertijd 1/25ste van een seconde)
Flits	Bereik flitser: Ongeveer 0,5 m tot 9,4 m (Als [ISO AUTO] ingesteld is)
Massa	Ongeveer 319 g [met de verwisselbare lens (H-X015), kaart en batterij]

Raadpleeg de gebruiksaanwijzing voor andere specificaties.

Onderling verwisselbare Lens (H-X015) "LEICA DG SUMMILUX 15 mm/F1.7 ASPH."

Brandpuntsafstand	f=15 mm(35 mm filmcamera equivalent: 30 mm)
Diafragmatype	7 diafragmabladen/cirkelvormige diafragmaopening
Maximum lensopening	F1.7
Minimum openingswaarde	F16
Lensopbouw	9 elementen in 7 groepen (3 asferische lenzen)
Nano-afdeklaagje	Ja
Focusafstand	0,2 m tot (vanaf de referentielijn van de brandpuntafstand)
Maximum beeldvergroting	0,1 × (35 mm filmcamera equivalent: 0,2 × )
Optische beeldstabilisator	Niet beschikbaar
[AF/MF]-schakelaar	Beschikbaar (tussen AF/MF schakelen)
Vatting	“Micro Four Thirds Mount”
Zichthoek	72°
Filterdiameter	46 mm
Max. diameter	Ongeveer 57,5 mm
Totale lengte	Ongeveer 36 mm (vanaf de top van de lens tot de basiszijde van het montagedeel van de lens)
Massa	Ongeveer 115 g

• LEICA is een gedeponeerd handelsmerk van Leica Microsystems IR GmbH. SUMMILUX is een gedeponeerd handelsmerk van Leica Camera AG. De lenzen van LEICA DG zijn gefabriceerd met gebruik van meetinstrumenten en systemen ter verzekering van de kwaliteit die gecertificeerd zijn door Leica Camera AG en gebaseerd zijn op de kwaliteitsstandaards van het bedrijf.

■ Werktijd en aantal opneembare beelden bij benadering

Als de verwisselbare lens (H-X015) gebruikt wordt

Foto's opnemen (Met CIPA-standaard in programma AE-modus)
• Aantal opneembare beelden: Ongeveer 240 beelden• Opnametijd: Ongeveer 120 min
Films opnemen
[AVCHD] (Opnemen terwijl de beeldkwaliteit op [FHD/50i] staat)	• Opnametijd: Ongeveer 90 min
	• Huidige opnametijd: Ongeveer 45 min
[MP4] (Opnemen terwijl de beeldkwaliteit op [FHD/25p] staat)	• Opnametijd: Ongeveer 90 min
	• Huidige opnametijd: Ongeveer 45 min
Afspelen
• Afspeeltijd: Ongeveer 160 min
