Tuotetyyppi	Digitaalinen hybridikamera vaihdettavalla objektiivilla
Tuotemerkki ja malli	Panasonic DMC-GM1LEG (runko DMC-GM1 + objektiivi H-X015)
Objektiivin kiinnitys	Micro Four Thirds
Mukana tuleva objektiivi	LEICA DG SUMMILUX 15 mm F1.7 ASPH. (H-X015)
Polttoväli	15 mm (vastaa 30 mm kinofilmillä)
Suurin aukko	F1.7
Pienin aukko	F16
Optinen rakenne	9 elementtiä 7 ryhmässä (3 asfääristä linssiä, nanopinnoite)
Suodattimen halkaisija	46 mm
Objektiivin mitat	Ø 57,5 mm × 36 mm
Kokonaispaino (akun ja kortin kanssa)	Noin 319 g
Virtalähde	Ladattava akku (ei tarkemmin määritelty, yhteensopiva mukana tulevan laturin kanssa)
Virrankulutus (tallennus)	2,2 W
Virrankulutus (katselu)	1,5 W
Tallennettavissa olevien kuvien määrä (CIPA)	Noin 240 kuvaa
Videotallennusaika (AVCHD FHD)	Noin 90 minuuttia
Sisäänrakennettu salama	Kantama: 0,5 m - 9,4 m (ISO AUTO)
Mukana tulevat tarvikkeet	Objektiivi, etu-/takalinsinsuojus, koristelurengas, vastavalosuoja, vastavalosuojan korkki, rungon korkki
Huolto ja puhdistus	Käytä pehmeää, kuivaa liinaa. Puhdista objektiivin sähkökoskettimet varovasti.
Turvallisuus	Älä altista kosteudelle. Vältä iskuja. Käytä vain suositeltuja lisävarusteita.
Varaosat ja korjattavuus	Varaosat saatavana Panasonicin huoltopalvelusta. Korjaus suositellaan tehtäväksi valtuutetulla teknikolla.

Usein kysytyt kysymykset - DMC-GM1LEG PANASONIC

Kuinka vastavalosuoja asennetaan H-X015-objektiiviin?

Irrota ensin etulinssinsuojus. Irrota koristelurengas kääntämällä sitä nuolen suuntaan. Kohdista vastavalosuojan kiinnitysura objektiivin päässä olevaan merkkiin ja käännä, kunnes se napsahtaa paikalleen. Kohdista vastavalosuojan pysäytysasento objektiivin uraan.

Kuinka käytän objektiivin aukkorengasta?

Käännä aukkorengasta säätääksesi aukon arvoa. Aukon etusijatilassa (A) tai manuaalitilassa (M) rengas on aktiivinen. Jos rengas on asennossa [A], kamera ohjaa aukkoa.

Kuinka vaihdan automaatti- ja manuaalitarkennuksen välillä?

Käytä objektiivin [AF/MF]-kytkintä. Jos se on asennossa [MF] tai kamera on MF-tilassa, manuaalitarkennus on käytössä. Käännä tarkennusrengasta säätääksesi.

Mikä on sisäänrakennetun salaman kantama?

Salaman kantama on noin 0,5 m - 9,4 m, kun ISO-asetus on AUTO.

Kuinka monta kuvaa voin ottaa yhdellä akulla?

Noin 240 kuvaa CIPA-standardin mukaan ohjelma-AE-tilassa H-X015-objektiivilla.

Voinko tallentaa videoita yhtäjaksoisesti? Mikä on enimmäispituus?

Kyllä, AVCHD FHD- tai MP4 FHD -muodossa voit tallentaa yhteensä noin 90 minuuttia, mutta yhden otoksen enimmäispituus on noin 45 minuuttia.

Kuinka puhdistan objektiivin?

Käytä pehmeää, kuivaa liinaa linssien puhdistukseen. Sähkökoskettimien puhdistukseen käytä kuivaa pumpulipuikkoa. Vältä liuottimia.

Mitä teen, jos kamera ei käynnisty?

Tarkista, että akku on ladattu ja asetettu oikein. Jos ongelma jatkuu, ota yhteys Panasonicin tekniseen tukeen.

Voinko käyttää muita objektiiveja tässä kamerassa?

Kyllä, DMC-GM1 -rungossa on Micro Four Thirds -kiinnitys, joka on yhteensopiva kaikkien tämän standardin objektiivien kanssa.

Kuinka asennan koristelurenkaan?

Irrota etulinssinsuojus. Kohdista renkaan kiinnitysasento noin 90° upotusmerkistä ja käännä niin, että merkit osuvat kohdakkain.

KÄYTTÖOHJE DMC-GM1LEG PANASONIC

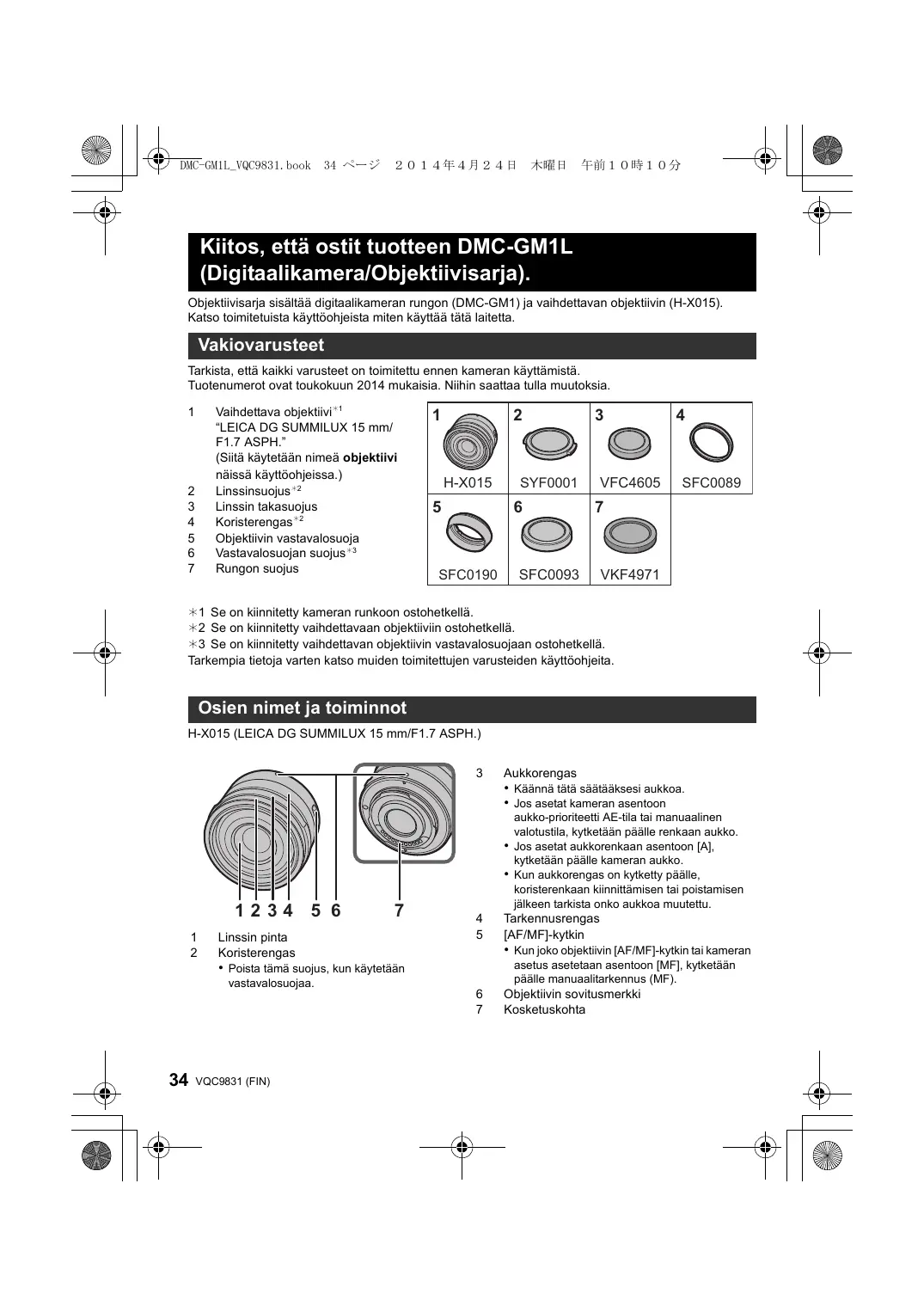

Kiitos, että ostit tuotteen DMC-GM1L (Digitaalikamera/Objektiivisarja).

Objektiivisarja sisältää digitaalikameran rungon (DMC-GM1) ja vaihdettavan objektiivin (H-X015). Katso toimitetuista käyttöohjeista miten käyttää tätä laitetta.

Vakiovarusteet

Tarkista, että kaikki varusteet on toimitettu ennen kameran käyttämistä.

Tuotenumerot ovat toukokuun 2014 mukaisia. Niihin saattaa tulla muutoksia.

1 Vaihdettava objektiivi*1 "LEICA DG SUMMILUX 15 mm/F1.7 ASPH." (Siitä käytetään nimeä objektiivi näissä käyttöohjeissa.)
2 Linssinsuojus ^2
3 Linssin takasuojus
4 Koristerengas ^2
5 Objektiivin vastavalosuoja
6 Vastavalosuojan suojus ^*3
7 Rungon suojus

1H-X015	2SYF0001	3VFC4605	4SFC0089
5SFC0190	6SFC0093	7VKF4971

*1 Se on kiinnitetty kameran runkoon ostohetkellä.
*2 Se on kiinnitetty vaihdettavaan objektiiviin ostohetkellä.
*3 Se on kiinnitetty vaihdettavan objektiivin vastavalosuojaan ostohetkellä.

Tarkempia tietoja varten katso muiden toimitettujen varusteiden käyttöohjeita.

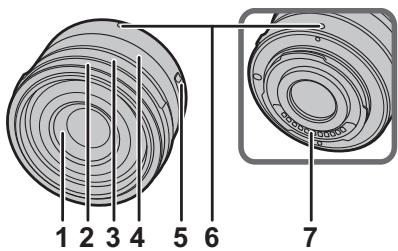

Osien nimet ja toiminnot

H-X015 (LEICA DG SUMMILUX 15 mm/F1.7 ASPH.)

1 2 3 4 5 6 7

1 Linssin pinta
2 Koristerengas

- Poista tämä suojus, kun käytetään vastavalosuojaa.

3 Aukkorengas

• Käännä tätä säätääksesi aukkoa.
• Jos asetat kameran asentoon aukko-prioriteetti AE-tila tai manuaalinen valotustila, kytketään päälle renkaan aukko.
• Jos asetat aukkorenkaan asentoon [A], kytketään päälle kameran aukko.
• Kun aukkorengas on kytketty päälle, koristerenkaan kiinnittämisen tai poistamisen jälkeen tarkista onko aukkoa muutettu.

4 Tarkennusrengas
5 [AF/MF]-kytkin

- Kun joko objektiivin [AF/MF]-kytkin tai kameran asetus asetetaan asentoon [MF], kytketään päälle manuaalitarkennus (MF).

6 Objektiivin sovitusmerkki
7 Kosketuskohta

Objektiivin vastavalosuojan kiinnittäminen

■ Vaihdettava objektiivi (H-X015)

- Ennen vastavalosuojan kiinnittämistä, muista poistaa linssinsuojus. Vastavalosuojaa ei voida kiinnittää, ellet poista linssinsuojusta.

1 Käännä koristerengasta Ⓐ nuolen suuntaan sen poistamiseksi.

2 Linjaa vastavalosuojassa oleva asennusmerkki Ⓑ objektiivin kärjessä olevan merkin kanssa.
3 Käännä vastavalosuojaa nuolen suuntaan, kunnes se napsahtaa paikalleen, ja linjaa vastavalosuojan pysäytysasento © objektiivin kärjessä olevan merkin kanssa.

2

■ Koristerenkaan kiinnittäminen

- Ennen koristerenkaan kiinnittämistä, varmista, että olet poistanut linssinsuojuksen.

1 Kohdista koristerenkaassa oleva asennusasento ⑭ asentoon, joka on noin 90°:en etäisyydellä objektiivin sovitusmerkistä ⑨ koristerenkaan sovittamiseksi paikalleen.
2 Käännä koristerengasta nuolen suuntaan linjataksesi asennusasento Ⓓ koristerenkaassa objektiivin sovitusmerkkiin Ⓔ.

1

Tehontarve:	Kun käytetään vaihdettavaa objektiivia (H-X015)
	2,2 W (Tallennettaessa)
	1,5 W (Toistettaessa)

Vähimmäisvalaistus	Noin 5 lx (kun käytetään toimintoa i-Low Light, suljinaika on 1/25 sekuntia)
Salama	Salaman kantama: Noin 0,5 m - 9,4 m (Kun asetetaan [ISO AUTO])
Paino	Noin 319 g [vaihdettavan objektiivin (H-X015), kortin ja akun kanssa]

Muita tietoja varten katso käyttöohjeita.

Vaihdettava objektiivi (H-X015) "LEICA DG SUMMILUX 15 mm/F1.7 ASPH."

Polttoväli	f=15 mm(35 mm:n kinovastaavuus: 30 mm)
Aukon tyyppi	7 himmenninlehteä/pyöreäaukkoinen himmennin
Enimmäisaukko	F1.7
Pienin aukko	F16
Objektiivin rakenne	9 elementtiä 7 ryhmässä (3 asfääristä linssiä)
Nanopinnoite	Kyllä
Tarkentuva etäisyys	0,2 m -∞ (tarkennusetäisyyden viitelinjasta)
Kuvan enimmäissuurennussuhde	0,1× (vastaa 35 mm:n filmikameraa: 0,2×)
Optinen kuvanvakain	Ei käytettävissä
[AF/MF]-kytkin	Käytettävissä (kytkee AF/MF-toiminnon)
Kiinnityskohta	“Micro Four Thirds Mount”
Kuvakulma	72°
Suodattimen halkaisija	46 mm
Enimmäishalkaisija	Noin 57,5 mm
Kokonaispituus	Noin 36 mm (objektiivin kärjestä objektiivin kiinnityksen pohjapuolelle)
Paino	Noin 115 g

• LEICA on rekisteröity tavaramerkki, jonka omistaa Leica Microsystems IR GmbH. SUMMILUX on rekisteröity tavaramerkki, jonka omistaa Leica Camera AG. LEICA DG -objektiivit valmistetaan käyttäen mittausvälineitä ja laadunvarmistusjärjestelmiä, jotka Leica Camera AG on sertifioinut yhtiön laatustandardeja käyttäen.

■ Likimääräinen käyttöaika ja tallennettavissa olevien kuvien määrä

Kun käytetään vaihdettavaa objektiivia (H-X015)

Kiintokuvien tallennus (CIPA-standardin mukaan ohjelmoidussa AE-tilassa)
• Tallennettavissa oleva kuvien määrä: Noin 240 kuvaa• Tallennusaika: Noin 120 min
Videoiden tallennus
[AVCHD] (Tallennus kuvanlaatu asetettuna asentoon [FHD/50i])	• Tallennettavissa oleva aika: Noin 90 min
	• Todellinen tallennettavissa oleva aika: Noin 45 min
[MP4] (Tallennus kuvanlaatu asetettuna asentoon [FHD/25p])	• Tallennettavissa oleva aika: Noin 90 min
	• Todellinen tallennettavissa oleva aika: Noin 45 min
Toisto
• Toistoaika: Noin 160 min
