Produkttyp	Digitale spiegellose Systemkamera mit Wechselobjektiv
Marke und Modell	Panasonic DMC-GM1LEG (Gehäuse DMC-GM1 + Objektiv H-X015)
Objektivanschluss	Micro Four Thirds
Mitgeliefertes Objektiv	LEICA DG SUMMILUX 15 mm F1.7 ASPH. (H-X015)
Brennweite	15 mm (äquivalent 30 mm im Kleinbildformat)
Maximale Blende	F1.7
Minimale Blende	F16
Optischer Aufbau	9 Linsen in 7 Gruppen (3 asphärische Linsen, Nano-Beschichtung)
Filterdurchmesser	46 mm
Objektivabmessungen	Ø 57,5 mm × 36 mm
Gesamtgewicht (mit Akku und Speicherkarte)	Ca. 319 g
Stromversorgung	Wiederaufladbarer Akku (nicht näher bezeichnet, mit mitgeliefertem Ladegerät kompatibel)
Stromverbrauch (Aufnahme)	2,2 W
Stromverbrauch (Wiedergabe)	1,5 W
Anzahl aufnehmbarer Bilder (CIPA)	Ca. 240 Bilder
Videoaufnahmezeit (AVCHD FHD)	Ca. 90 Minuten
Integrierter Blitz	Reichweite: 0,5 m bis 9,4 m (ISO AUTO)
Mitgeliefertes Zubehör	Objektiv, vordere/hintere Objektivdeckel, Dekorationsring, Gegenlichtblende, Blendendeckel, Gehäusedeckel
Pflege und Reinigung	Verwenden Sie ein weiches, trockenes Tuch. Reinigen Sie die elektrischen Kontakte des Objektivs vorsichtig.
Sicherheit	Nicht Feuchtigkeit aussetzen. Stöße vermeiden. Nur empfohlenes Zubehör verwenden.
Ersatzteile und Reparierbarkeit	Ersatzteile beim Panasonic-Kundendienst erhältlich. Reparatur durch autorisierten Techniker empfohlen.

Häufig gestellte Fragen - DMC-GM1LEG PANASONIC

Wie montiere ich die Gegenlichtblende am Objektiv H-X015?

Entfernen Sie zuerst den vorderen Objektivdeckel. Entfernen Sie den Dekorationsring, indem Sie ihn in Pfeilrichtung drehen. Richten Sie die Montagekerbe der Gegenlichtblende an der Markierung am Ende des Objektivs aus und drehen Sie sie bis zum Einrasten. Richten Sie die Arretierposition der Gegenlichtblende an der Kerbe des Objektivs aus.

Wie verwende ich den Blendenring des Objektivs?

Drehen Sie den Blendenring, um den Blendenwert einzustellen. Im Blendenprioritätsmodus (A) oder manuellen Modus (M) ist der Ring aktiv. Wenn der Ring auf [A] steht, steuert die Kamera die Blende.

Wie schalte ich zwischen Autofokus und manuellem Fokus um?

Verwenden Sie den Schalter [AF/MF] am Objektiv. Wenn er auf [MF] steht oder die Kamera im MF-Modus ist, wird der manuelle Fokus aktiviert. Drehen Sie den Fokusring zum Einstellen.

Wie groß ist die Reichweite des integrierten Blitzes?

Die Reichweite des Blitzes beträgt ca. 0,5 m bis 9,4 m bei ISO AUTO.

Wie viele Fotos kann ich mit einem Akku aufnehmen?

Ca. 240 Bilder nach CIPA-Standard im Programm AE-Modus mit Objektiv H-X015.

Kann ich kontinuierlich Videos aufnehmen? Wie lang ist die maximale Dauer?

Ja, im AVCHD FHD- oder MP4 FHD-Modus können Sie insgesamt bis zu ca. 90 Minuten aufnehmen, wobei die kontinuierliche Dauer pro Sequenz ca. 45 Minuten beträgt.

Wie reinige ich das Objektiv?

Verwenden Sie ein weiches, trockenes Tuch für die Linsen. Für die elektrischen Kontakte verwenden Sie einen trockenen Wattestäbchen. Vermeiden Sie Lösungsmittel.

Was tun, wenn die Kamera nicht einschaltet?

Überprüfen Sie, ob der Akku geladen und korrekt eingelegt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Panasonic-Technischen Support.

Kann ich andere Objektive an diesem Gehäuse verwenden?

Ja, das Gehäuse DMC-GM1 verwendet den Micro Four Thirds-Anschluss, der mit allen Objektiven dieses Standards kompatibel ist.

Wie montiere ich den Dekorationsring?

Entfernen Sie den vorderen Objektivdeckel. Richten Sie die Montageposition des Rings etwa 90° zur Einrastmarkierung aus und drehen Sie ihn dann, um die Markierungen auszurichten.

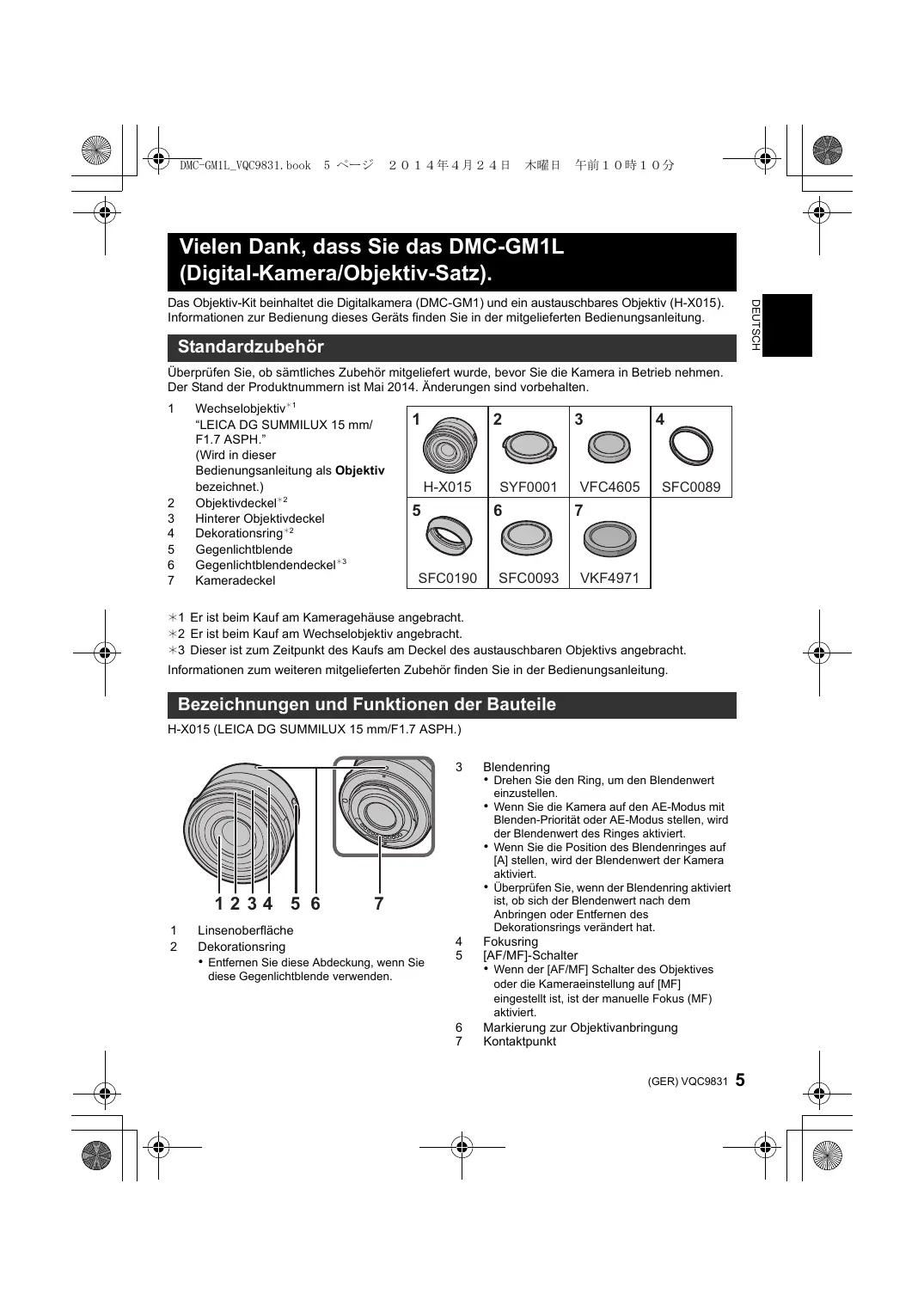

BEDIENUNGSANLEITUNG DMC-GM1LEG PANASONIC

Vielen Dank, dass Sie das DMC-GM1L (Digital-Kamera/Objektiv-Satz).

Das Objektiv-Kit beinhaltet die Digitalkamera (DMC-GM1) und ein austauschbares Objektiv (H-X015). Informationen zur Bedienung dieses Geräts finden Sie in der mitgelieferten Bedienungsanleitung.

Standardzubehör

Überprüfen Sie, ob sämtliches Zubehör mitgeliefert wurde, bevor Sie die Kamera in Betrieb nehmen. Der Stand der Produktnummern ist Mai 2014. Änderungen sind vorbehalten.

1 Wechselobjektiv ^1
"LEICA DG SUMMILUX 15 mm/F1.7 ASPH."
(Wird in dieser
Bedienungsanleitung als Objektiv bezeichnet.)
2 Objektivdeckel ^2
3 Hinterer Objektivdeckel
4 Dekorationsring ^2
5 Gegenlichtblende
6 Gegenlichtblendendeckel ^3
7 Kameradeckel

1H-X015	2SYF0001	3VFC4605	4SFC0089
5SFC0190	6SFC0093	7VKF4971

*1 Er ist beim Kauf am Kameragehäuse angebracht.
*2 Er ist beim Kauf am Wechselobjektiv angebracht.
*3 Dieser ist zum Zeitpunkt des Kaufs am Deckel des austauschbaren Objektivs angebracht.

Informationen zum weiteren mitgelieferten Zubehör finden Sie in der Bedienungsanleitung.

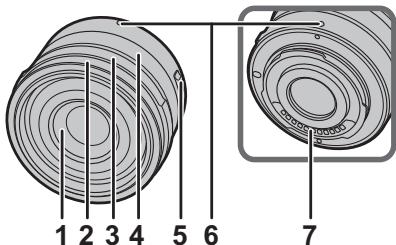

Bezeichnungen und Funktionen der Bauteile

H-X015 (LEICA DG SUMMILUX 15 mm/F1.7 ASPH.)

1 2 3 4 5 6 7

1 Linsenoberfläche

2 Dekorationsring

- Entfernen Sie diese Abdeckung, wenn Sie diese Gegenlichtblende verwenden.

3 Blendenring

• Drehen Sie den Ring, um den Blendenwert einzustellen.
• Wenn Sie die Kamera auf den AE-Modus mit Blenden-Priorität oder AE-Modus stellen, wird der Blendenwert des Ringes aktiviert.
• Wenn Sie die Position des Blendenringes auf [A] stellen, wird der Blendenwert der Kamera aktiviert.
• Überprüfen Sie, wenn der Blendenring aktiviert ist, ob sich der Blendenwert nach dem Anbringen oder Entfernen des Dekorationsrings verändert hat.

4 Fokusring
5 [AF/MF]-Schalter

- Wenn der [AF/MF] Schalter des Objektives oder die Kameraeinstellung auf [MF] eingestellt ist, ist der manuelle Fokus (MF) aktiviert.

6 Markierung zur Objektivanbringung
7 Kontaktpunkt

Anbringen der Gegenlichtblende

■ Austauschbares Objektiv (H-X015)

- Entfernen Sie vor dem Anbringen der Gegenlichtblende den Objektivdeckel. Die Gegenlichtblende kann nur angebracht werden, wenn der Objektivdeckel entfernt wurde.

1 Drehen Sie den Dekorationsring Ⓐ in Pfeilrichtung, um ihn zu entfernen.

2 Richten Sie die Befestigungsmarkierung Ⓑ an der Gegenlichtblende mit der Markierung am Rand des Objektivs aus.
3 Drehen Sie die Gegenlichtblende in Pfeilrichtung, bis sie einrastet, und richten Sie die Stopp-Position © an der Gegenlichtblende mit der Markierung am Rand des Objektivs aus.

■ Anbringen des Dekorationsrings

• Entfernen Sie vor dem Anbringen des Dekorationsrings den Objektivdeckel.
  1 Richten Sie die Befestigungsposition Ⓓ am Dekorationsring mit einer etwa 90° von der Objektiv-Befestigungsmarkierung Ⓔ entfernten Position aus, um den Dekorationsring einzurasten.
  2 Drehen Sie den Dekorationsring in Pfeilrichtung, um die Befestigungsposition ① am Dekorationsring mit der Objektiv-Befestigungsmarkierung ② auszurichten.

2 B

3 C

1 D E

2 D E

Technische Daten

Leistungsaufnahme:	Bei Verwendung des Wechselobjektivs (H-X015)2,2 W (Bei Aufnahme)1,5 W (Bei Wiedergabe)
Mindestbeleuchtung	Ca. 5 lx (bei Verwendung von i-Low light beträgt die Verschlusszeit 1/25 Sekunde)
Blitz	Blitzbereich: Ca. 0,5 m bis 9,4 m (Wenn [ISO AUTO] eingestellt ist)
Gewicht	Ca. 319 g [mit Wechselobjektiv (H-X015), Karte und Akku]

Informationen zu anderen Spezifikationen finden Sie in der Bedienungsanleitung.

Wechselobjektiv (H-X015) "LEICA DG SUMMILUX 15 mm/F1.7 ASPH."

Brennweite	f=15 mm(Kleinbild-Äquivalent: 30 mm)
Blende	7 Blendenlamellen/runde Aperturblende
Maximale Blendenöffnung	F1.7
Minimale Blende	F16
Objektivaufbau	9 Elemente in 7 Gruppen (3 asphärische Linsen)
Nano-Oberflächenbeschichtung	Ja
Brennweitenbereich	0,2 m bis (von der Bezugslinie für die Fokusentfernung)
Maximale Vergrößerung	0,1 × (Kleinbild-Äquivalent: 0,2 × )
Optischer Bildstabilisator	Nicht verfügbar
[AF/MF]-Schalter	Verfügbar (AF/MF umschalten)
Objektivbajonett	“Micro Four Thirds Mount”
Bildwinkel	72°
Filterdurchmesser	46 mm
Max. Durchmesser	Ca. 57,5 mm
Gesamtlänge	Ca. 36 mm(vom Rand des Objektivs bis zur Grundseite der Objektivfassung)
Gewicht	Ca. 115 g

• LEICA ist eine eingetragene Handelsmarke von Leica Microsystems IR GmbH. SUMMILUX ist eine eingetragene Handelsmarke von Leica Camera AG. Die LEICA DG Objektive wurden mit Messgeräten und Qualitätssicherungssystemen hergestellt, die von der Leica Camera AG auf der Grundlage der Qualitätsstandards der Firma zertifiziert wurden, hergestellt.

■ Ungefähre Betriebszeit und Anzahl der möglichen Bildaufnahmen

Wenn das austauschbare Objektiv (H-X015) verwendet wird

Aufnahme von Fotos (Nach CIPA-Standard im AE-Modus mit Programmautomatik)
• Anzahl der möglichen Aufnahmen: Ca. 240 Bilder• Aufnahmedauer: Ca. 120 min
Aufnahme von Videos
[AVCHD] (Aufnahmen mit einer auf [FHD/50i] eingestellten Bildqualität)	• Mögliche Aufnahmedauer: Ca. 90 min
	• Tatsächliche Aufnahmedauer: Ca. 45 min
[MP4] (Aufnahmen mit einer auf [FHD/25p] eingestellten Bildqualität)	• Mögliche Aufnahmedauer: Ca. 90 min
	• Tatsächliche Aufnahmedauer: Ca. 45 min
Wiedergeben
• Wiedergabedauer: Ca. 160 min
