Produkttyp	Miniatur-Optosensor (Lichtschranke/Lichttaster)
Modell	EX11EBPN (Panasonic)
Bauform	Fronttyp (Einweglichtschranke)
Abmessungen (Sender/Empfänger)	10 x 14,5 x 3,5 mm
Gewicht (pro Einheit)	ca. 20 g
Reichweite	150 mm (EX-11) / 500 mm (EX-13) / 1000 mm (EX-19)
Kleinstes erkennbares Objekt	undurchsichtig, ∅ 1 mm
Ansprechzeit	max. 0,5 ms
Betriebsspannung	12 – 24 V DC ± 10 %
Stromaufnahme	Sender max. 10 mA, Empfänger max. 15 mA
Ausgang	NPN Open-Kollektor (Laststrom max. 50 mA)
Schaltverhalten	Hell-EIN (A) oder Dunkel-EIN (B) wählbar
Funktionsanzeige	rote LED (bei aktivem Ausgang)
Stabilitätsanzeige	grüne LED (bei stabilen Messbedingungen)
Schutzart	IP67 (IEC)
Umgebungstemperatur Betrieb	-25 … +55 °C (ohne Kondensation/Eis)
Vibrationsfestigkeit	10 – 500 Hz, Amplitude 3 mm
Stoßfestigkeit	500 m/s² (ca. 50 G)
Gehäusematerial	PET, Linse: Polyallylat
Kabel	0,1 mm², 3-adrig (Sender: 2-adrig), Länge 2 m
Zubehör im Lieferumfang	Montageschrauben; optional: Montagewinkel (MS-EX10-1, -2, -3)

Häufig gestellte Fragen - EX11EBPN PANASONIC

Welche Betriebsspannung benötigt der Panasonic EX11EBPN?

Der Sensor arbeitet mit 12 bis 24 V DC ( ± 10 %).

Welche Ausgangsvarianten gibt es?

Der EX11EBPN ist ein NPN-Open-Kollektor-Ausgang. Das Schaltverhalten kann als Hell-EIN (Typ A) oder Dunkel-EIN (Typ B) bestellt werden.

Wie klein darf das zu detektierende Objekt sein?

Es können undurchsichtige Objekte ab ∅ 1 mm sicher erkannt werden.

Ist der Sensor wasserdicht?

Ja, die Schutzart beträgt IP67, was Schutz gegen zeitweiliges Untertauchen in Wasser bedeutet.

Welche Reichweite hat der EX11EBPN?

Als Einweglichtschranke (Fronttyp) beträgt die Reichweite 150 mm. Für andere Modelle der Serie variiert die Reichweite bis 1000 mm.

Wie wird der Sensor angeschlossen?

Das Kabel ist 3-adrig (braun: +V, blau: 0V, schwarz: Ausgang). Der Sender hat nur ein 2-adriges Kabel. Siehe Anschlussdiagramm in der Anleitung.

Hat der Sensor eine Statusanzeige?

Ja, eine zweifarbige LED: Rot leuchtet bei aktivem Ausgang, Grün bei stabilen Messbedingungen.

Welches Zubehör wird zur Montage empfohlen?

Es sind optionale Montagewinkel erhältlich: MS-EX10-1 (für Fronttyp), MS-EX10-2 (für Seitentyp) und MS-EX10-3 (L-förmig).

Wie schnell arbeitet der Sensor?

Die Ansprechzeit beträgt maximal 0,5 ms, geeignet für schnell bewegte Objekte.

Kann der Sensor auch im Dunkelbetrieb verwendet werden?

Ja, je nach Bestellcode (B) schaltet der Sensor bei Dunkel-EIN, also wenn der Lichtstrahl unterbrochen wird (Dunkelschaltung).

BEDIENUNGSANLEITUNG EX11EBPN PANASONIC

Extrem miniaturisierte Bauform mit integriertem Verstärker

Kleinste Bauform mit nur 3,5mm Dicke

Die Maße betragen lediglich 10 x 14,5 x 3,5mm (Fronttyp der Einweglichtschranke) und somit zählen die EX-10 Sensoren zu den kleinsten Optosensoren weltweit. Zur Montage wird nur ein winziger Raum benötigt.

Zweifarbiger Indikator

Jeder EX-10 Sensor ist mit einer sichtbaren, zweifarbigen Anzeige am Gehäuse ausgestattet.

Zweifarbige Anzeige: rote LED: Funktionsanzeige, grüne LED: Stabilitätsindikator

Wasserdicht

Die EX-10 Serie hat die Schutzart IP67.

Rotlicht für leichtes Einstellen

Der rote LED-Sendestrahl erleichtert die Justage der Sensorköpfe.

Kurze Ansprechzeit von 0,5ms

Mit einer Ansprechzeit von nur 0,5ms eignet sich die EX-10 Serie zur Detektion von kleinen und schnell bewegten Objekten.

Die Lichttaster sind mit ihrer flachen Bauweise sehr platzsparend montierbar. Die Einweglichtschranken sind sowohl als Front- als auch als Seitentyp erhältlich.

Lichttaster/Fronttyp

Einweglichtschranke Fronttyp

Einweglichtschranke Seitentyp

Miniatur-Optosensoren

APPLIKATIONEN

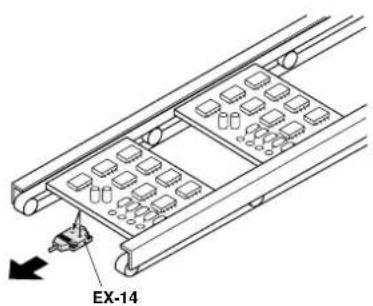

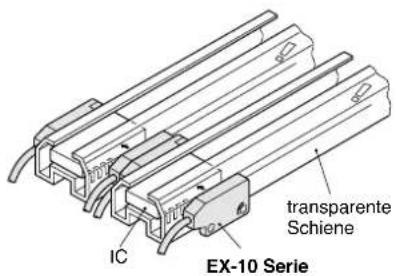

Positionierung von Leiterplatten IC-Detektion Erkennung eines PCB-Racks

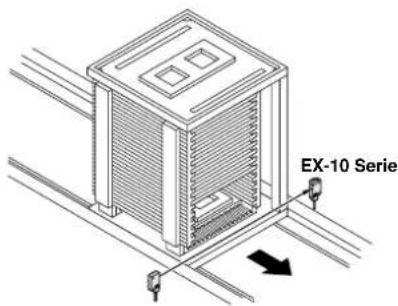

Detektion von Waferkassetten

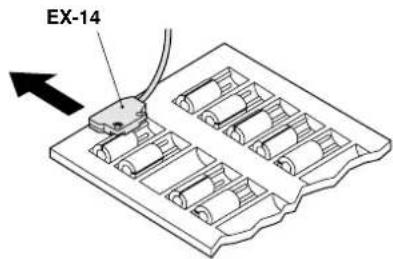

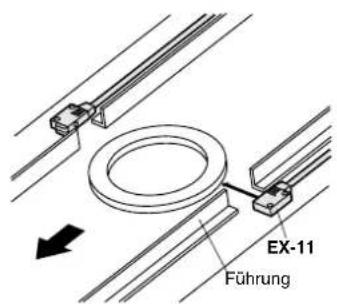

Erkennung dünner Ringe Anwesenheitskontrolle von

Kondensatoren

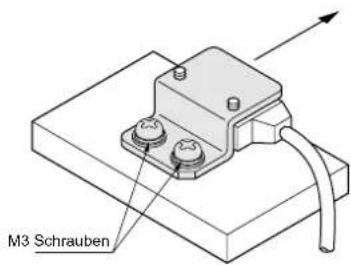

Montagewinkel

Mit den optional erhältlichen Montagewinkeln können die Sensoren schnell und sicher befestigt werden.

MS-EX10-1 (für Fronttyp) MS-EX10-2 (für Seitentyp) MS-EX10-3 (L-förmiger Montagewinkel)

Kleinstes detektierbares Objekt:∅1mm

Durch die kleine Baugröße der Optik wird jedes undurchsichtige Objekt mit einem Durchmesser von größer 1mm sicher erkannt. Dies ermöglicht den Einsatz zur Feinpositionierung und zur Erkennung kleiner Bauteile.

Große Reichweite bis 1.000mm

Trotz der schmalen Bauform von nur 3,5mm erzielt die Einweglichtschranke EX-19 eine Reichweite von 1.000mm. Die Ausrichtung der Sensoren zueinander wird durch den Einsatz von roten Sende-LEDs erleichtert.

Lichttaster mit Fix- Fokussierung

Durch die konvergente Reflexion spricht der Sensor nicht auf den Hintergrund an, sofern sich dieser mehr als 100mm vom Sensor entfernt befindet. Ein weiterer Vorteil liegt darin, dass auch sehr dunkle Objekte sicher erkannt werden.

Miniatur-OptosensorenMiniatur-Optosensoren

BESTELLHINWEISE

Typ Bauform Abbildung			Reichweite / Tastweite	Minimal erkennbares Objekt	Schaltverhalten Schaltausgang Artikel	Nr.
Einweg	Fronttyp			undurchsichtig, ∅1mm	Hell-EIN	NPN
						PNP
					Dunkel-EIN	NPN
						PNP
			500mm	undurchsichtig, ∅2mm	Hell-EIN	NPN
						PNP
					Dunkel-EIN	NPN
						PNP
			1000mm		Hell-EIN	NPN
						PNP
					Dunkel-EIN	NPN
						PNP
	Seltentyp			undurchsichtig, ∅1mm	Hell-EIN	NPN
						PNP
					Dunkel-EIN	NPN
						PNP
			150mm		Hell-EIN	NPN
						PNP
					Dunkel-EIN	NPN
						PNP
			500mm	undurchsichtig, ∅2mm	Hell-EIN	NPN
						PNP
					Dunkel-EIN	NPN, EX-13EA-PN
						EX-13EA-PN
						EX-13EB-PN
						EX-13EB-PN
Lichttaster	Fronttyp			undurchsichtig, ∅0,1mm	Hell-EIN	NPN
						PNP
					Dunkel-EIN	NPN
						PNP

ZUBEHÖR

Montagewinkel

Typ Artikel Nr. Beschreibung
Montage-winkel	MS-EX10-1	Montagewinkel für Fronttyp (für Einweglichtschranken werden 2 Stück benötigt)
	MS-EX10-2	Montagewinkel für Seitentyp (für Einweglichtschranken werden 2 Stück benötigt)
	MS-EX10-3	L-förmiger Montagewinkel (für Einweglichtschranken werden 2 Stück benötigt

MS-EX10-1 MS-EX10-2 MS-EX10-3

Zwei M2 x 4mm Schrauben liegen be

Zwei M2 x 8 mm Schrauben liegen bei.

Zwei M2 x 4 mm und zwei M2 x 8 mm Schrauben liegen bei.

Schlitzblenden

Typ		Fronttyp Seitentyp
		Lochdurchmesser∅1,2mm Lochdurchmesser∅1,5mm Lochdurchmesser∅1,2mm
Artikel Nr. OS-EX10-12 OS-EX10-15 OS-EX10E-12
Sensor		EX-13*	EX-19*	EX-13*	EX-19	EX-13E*
Min. erkennbares Objekt	Blende einseitig	∅2mm
	Blende beidseitig	∅1,2mm		∅1,5mm		∅1,2mm
Reichweite	Blende einseitig	250mm	600mm	350mm	800mm	250mm
	Blende beidseitig	200mm	400mm	300mm	500mm	200mm

OS-EX10-12, OS-EX10-15

OS-EX10E-12

TECHNISCHE DATEN

Typ Einweg Lichttaster
Bauform Fronttyp Seitentyp		Fronttyp
Artikel Nr. EX-11[A/B]-[PN] EX-13[A/B]-[PN] EX-19[A/B]-[PN] EX-11E [A/B]-[PN] EX-13E[A/B]-[PN] EX-14[A/B]-[PN]
Reichweite / Tastweite		150mm 500mm	1.000mm 150mm	500mm	2 bis 25mm
Kleinstes erkennbares Objekt		undurchsichtig, ∅1mm	undurchsichtig, ∅2mm	undurchsichtig, ∅2mm	undurchsichtig, ∅1mm	undurchsichtig, ∅2mm	Kupferdraht, ∅0,1mm
Hysterese		-					max. 15% der Tastweite
Wiederholgenauigkeit		max. 0,05mm					max. 0,1mm
Betriebsspannung		12 bis 24VDC ± 10%
Stromaufnahme		Sender: max. 10mA, Empfänger: max. 15mA					max. 20mA
Ausgang		NPN Open-Kollektor: PNP Open-Kollektor:Laststrom: max. 50mA Laststrom: max. 50mAAngelegte Spannung: 30VDC (zwischen Ausgang und 0V) Laststrom: max. 50mARestspannung: Restspannung: max. 1V (bei 50mA Laststrom) Restspannung: max. 1V (bei 50mA Laststrom)max. 0,4V (bei 16mA Laststrom) max. 0,4V (bei 16mA Laststrom)
	Gebrauchskategorie	DC-12 oder DC-13
	Schaltverhalten	Hell-EIN (Artikel Nr.kodierung A) bzw. Dunkel-EIN (Artikel Nr.kodierung B)
	Kurzschlussschutz	eingebaut
Ansprechzeit		max. 0,5ms
Funktionsanzeige		LED, rot (leuchtet bei aktivem Ausgang)
Stabilitätsanzeige		LED, grün (leuchtet bei stabilen Messbedingungen)
Umgebungsbedingungen	Verschmutzungsgrad	3 (Industrieumgebung)
	Schutzart	IP67 (IEC)
	Umgebungstemperatur	Betrieb: -25 bis +55°C (ohne Kondensation und Eisbildung), Lagerung: -30 bis +70°C
	Feuchtigkeit	Betrieb: 35 bis 85% RH, Lagerung: 35 bis 85% RH
	Fremdlicht	Sonnenlicht: max. 10.000 lux, Kunstlicht: max. 3.000 lux
	EMC	Emission: EN50081-2, Immunität: EN50082-2
	Spannungsfestigkeit	1.000VAC für eine Minute zwischen allen Anschlüssen und Gehäuse
	Isolationsfestigkeit	Min. 20 MΩ bei 250VDC zwischen allen Anschlüssen und Gehäuse
	Vibrationsfestigkeit	10 bis 500 Hz, Amplitude 3mm, in der X-, Y- und Z-Richtung
	Stoßfestigkeit	500m/s2 (ca. 50 G), jeweils dreimal in der X-, Y- und Z-Richtung
Sendeelement		LED, rot (moduliert)
Material		Gehäuse: PET, Linse: Polyalylat
Kabel		0,1mm2, dreiadrig (Sender Einweg: zweiadrig), Länge 2m
Verlängerungskabel		bis 50m möglich (bei 0,3mm2)
Masse		Sender und Empfänger jeweils ca. 20g					ca. 20g
Zubehör		Montageschrauben

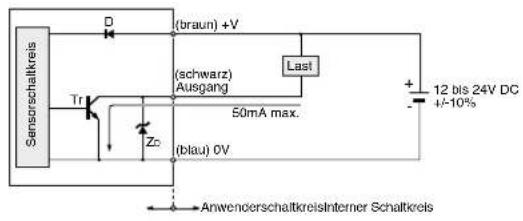

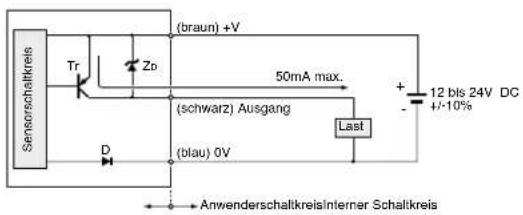

ANSCHLUSSDIAGRAMME

MESSCHARAKTERISTIK

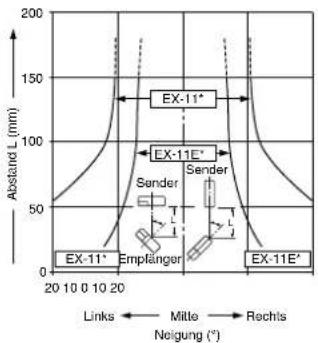

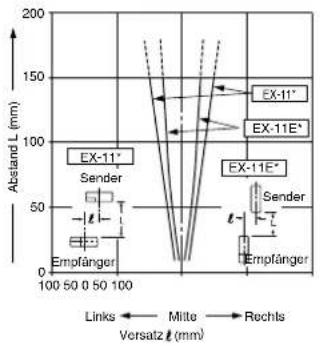

EX-11A EX-11EA / EX-11B EX-11EB

Parallelversatz Verkippung Parallelversatz Verkippung

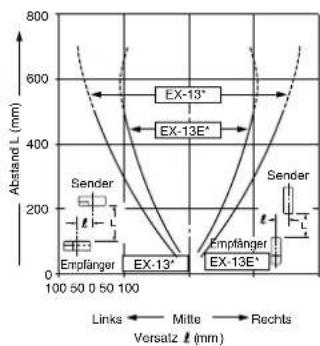

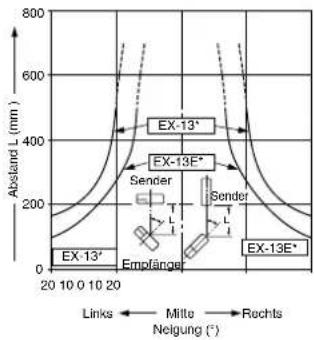

EX-13A EX-13EA / EX-13B EX-13EB

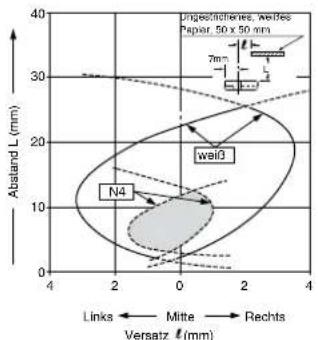

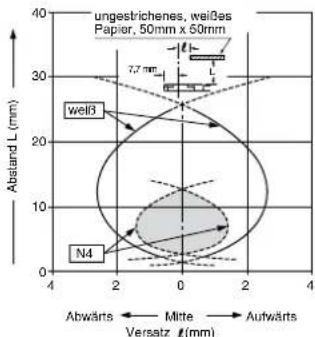

EX-14A\* / EX-14B\*

Erkennungsbereich
• Horizontale Richtung

• Vertikale Richtung

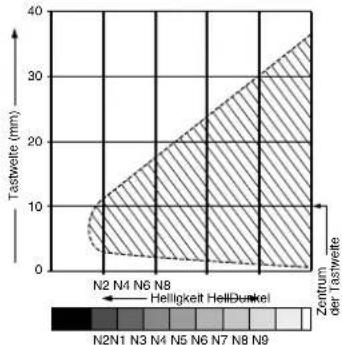

Zusammenhang
Helligkeit - Tastweite

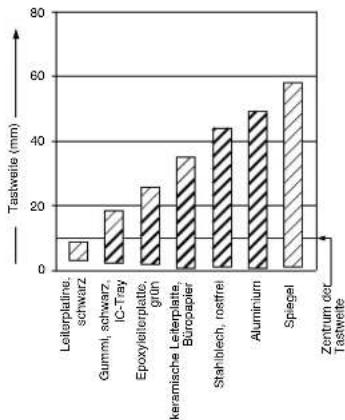

Zusammenhang
Material - Tastweite

ABMESSUNGEN

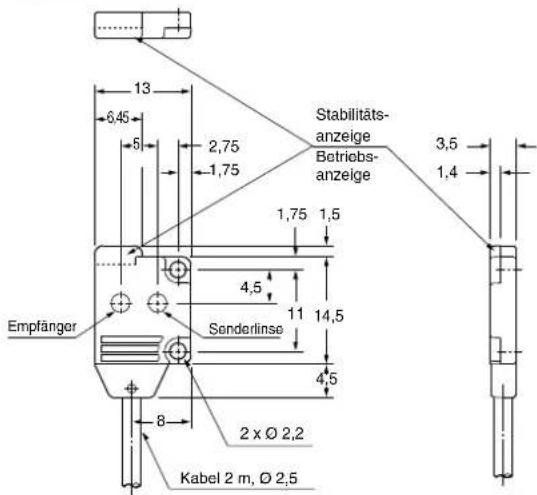

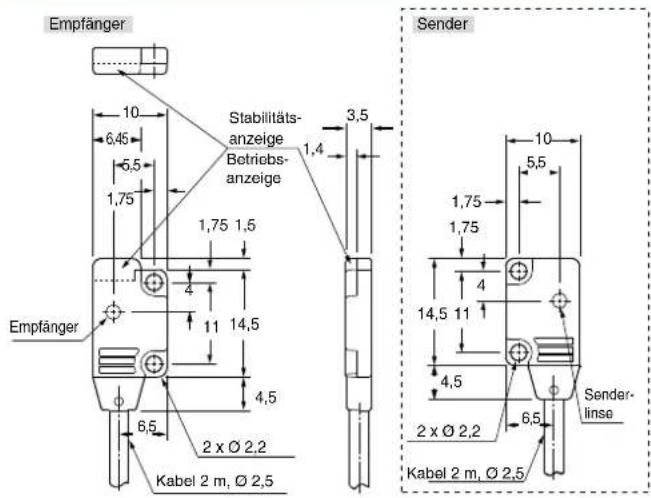

EX-11*, EX-13*, EX-19*

EX-14*

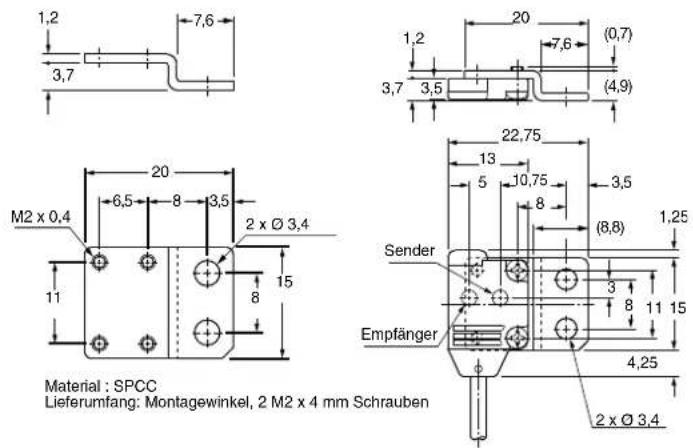

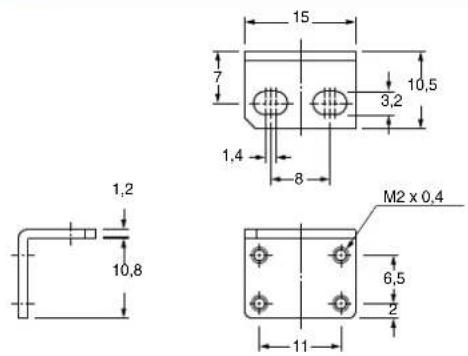

MS-EX10-1

MS-EX10-2

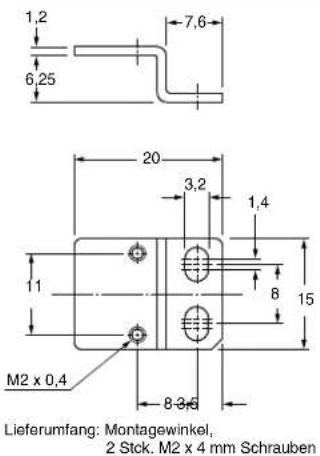

MS-EX10-3

Lieferumfang: Montagewinkel,
2 Stck. M2 x 4 mm Schrauben
2 Stck. M2 x 8 mm Schrauben
