Lumix DMW-BTC15 - Kamera PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Kamera-Akku-Ladegerät
Marke	Panasonic
Modell	Lumix DMW-BTC15
Abmessungen (L x H x T)	Ca. 65,0 x 30,5 x 54,0 mm
Gewicht	Ca. 51,0 g
Eingangsspannung (Netzteil)	100 V – 240 V AC, 50/60 Hz
Eingangsstrom (Netzteil)	0,7 A
Ausgangsspannung (Ladegerät)	8,4 V DC
Ausgangsstrom (Ladegerät)	1,2 A / 0,85 A
Kompatible Akkus	Panasonic DMW-BLK22, DMW-BLF19
Ladezeit (DMW-BLK22)	Ca. 175 Minuten
Ladezeit (DMW-BLF19)	Ca. 155 Minuten
Ladeanzeige	LED-Anzeige [CHARGE]: blinkend (0-49%), leuchtend (50-99%), aus (100%)
Empfohlene Betriebstemperatur	0 °C bis 40 °C
Zulässige relative Luftfeuchtigkeit	10 % bis 80 %
Mitgeliefertes Zubehör	Ladegerät, Netzteil, USB-Kabel, AC-Kabel
Sicherheit	Überspannungs-, Überhitzungs- und Kurzschlussschutz
Wartung	Kontakte mit einem trockenen Tuch reinigen; nicht Feuchtigkeit aussetzen
Ursprungsland	Nicht in der Anleitung angegeben
Garantie (Kanada)	90 Tage für Zubehör

Häufig gestellte Fragen - Lumix DMW-BTC15 PANASONIC

Welche Akkus sind mit dem Panasonic DMW-BTC15 Ladegerät kompatibel?

Das Ladegerät ist kompatibel mit den Panasonic-Akkus DMW-BLK22 und DMW-BLF19. Verwenden Sie nur originale Panasonic-Akkus, um Sicherheit und Leistung zu gewährleisten.

Wie lange dauert das Laden eines DMW-BLK22 Akkus?

Die Ladezeit eines vollständig entladenen Akkus beträgt ca. 175 Minuten (2 Std. 55 Min.). Diese Zeit kann je nach Umgebungstemperatur und Akkuzustand variieren.

Was bedeutet das schnelle Blinken der [CHARGE]-Anzeige?

Ein schnelles Blinken zeigt an, dass der Ladevorgang nicht stattfindet. Dies kann an einer zu hohen oder zu niedrigen Temperatur (außerhalb des Bereichs 10-30°C) oder an verschmutzten Kontakten liegen. Trennen Sie das Gerät, reinigen Sie die Kontakte mit einem trockenen Tuch und versuchen Sie es erneut in einer geeigneten Umgebung.

Kann ich ein anderes Netzteil als das mitgelieferte verwenden?

Nein, verwenden Sie nur das mitgelieferte Netzteil (Modell DVLV1001Z oder DVLV1001Y). Die Verwendung eines nicht kompatiblen Netzteils kann zu Fehlfunktionen oder Schäden am Ladegerät führen.

Kann ich einen teilentladenen Akku laden?

Ja, Sie können einen nicht vollständig entladenen Akku laden. Vermeiden Sie jedoch häufiges Nachladen eines bereits vollen Akkus, da dies die Lebensdauer verkürzen und zu einer Aufblähung führen kann.

Erhitzt sich das Ladegerät normal?

Ja, es ist normal, dass der Akku und das Ladegerät während und nach dem Laden warm werden. Dies stellt keine Fehlfunktion dar. Wenn die Temperatur übermäßig wird, stellen Sie die Verwendung ein und wenden Sie sich an einen autorisierten Service.

Wie reinige ich die Kontakte des Ladegeräts?

Trennen Sie das Ladegerät von der Stromquelle und wischen Sie die Kontakte mit einem trockenen, sauberen Tuch ab. Verwenden Sie keine Flüssigkeiten oder Chemikalien.

Kann ich das Ladegerät mit einem Akku einer anderen Marke verwenden?

Es wird dringend davon abgeraten. Das Ladegerät ist speziell für Panasonic-Akkus ausgelegt. Die Verwendung anderer Akkus kann Sicherheitsrisiken bergen und die Garantie ungültig machen.

Was tun, wenn der Akku überhaupt nicht lädt?

Überprüfen Sie zunächst, ob der Akku richtig eingelegt ist (Kontakte nach unten). Stellen Sie sicher, dass die Umgebungstemperatur zwischen 10°C und 30°C liegt. Wenn die Anzeige aus bleibt oder ungewöhnlich blinkt, reinigen Sie die Kontakte. Wenn das Problem weiterhin besteht, wenden Sie sich an den Panasonic-Kundendienst.

Ist das Ladegerät mit einem 220-V-Stecker kompatibel?

Ja, das Netzteil akzeptiert eine Eingangsspannung von 100 V bis 240 V AC (50/60 Hz). Es ist daher weltweit mit 220-V-Steckdosen kompatibel. Für die USA und Kanada verwenden Sie nur eine 120-V-Steckdose.

BEDIENUNGSANLEITUNG Lumix DMW-BTC15 PANASONIC

Bedienungsanleitung AKKU-LADEGERÄT

Vielen Dank für Ihren Kauf dieses Panasonic-Produkts.

Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch, und bewahren Sie dieses Handbuch für spätere

Bezugnahme griffbereit auf.

Inhalt

Informationen für Ihre Sicherheit 26

Vorsichtsmaßnahmen....28

Zubehör und vorgesehener Batteriepack 28

Aufladen des Akkus....29

Vorsichtsmaßnahmen für den Gebrauch....31

Spezifikationen 31

Informationen für Ihre Sicherheit

WARNUNG:

Um die Gefahr eines Brandes, eines Stromschlages oder einer Beschädigung des Produktes zu reduzieren,

• Setzen Sie dieses Gerät weder Regen, noch Feuchtigkeit, Tropfen oder Spritzern aus.
• Verwenden Sie das empfohlene Zubehör.
• Entfernen Sie die Abdeckungen nicht.
• Reparieren Sie das Gerät nicht selbst. Wenden Sie sich für Reparaturarbeiten bitte an das Fachpersonal.

Die Steckdose sollte in der Nähe des Gerätes installiert und leicht zugängig sein.

■ Produktidentifizierungsmarkierung

Produkt Stellung
Akku-Ladegerät Unterseite

■ Hinweise zum Akku

ACHTUNG

• Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie die Batterie nur durch den vom Hersteller empfohlenen Typ.
• Wenden Sie sich zur Entsorgung der Batterien an die lokalen Behörden oder erfragen Sie die richtige Vorgehensweise zur Entsorgung.
• Der Akku darf weder Hitze noch offenem Feuer ausgesetzt werden.
• Lassen Sie den/die Akku/s nie längere Zeit in einem Auto mit geschlossenen Türen und Fenstern zurück, das direkter Sonneneinstrahlung ausgesetzt ist.
• Nicht in großen Höhen einem niedrigen Luftdruck aussetzen.
• Nicht extrem niedrigem Luftdruck aussetzen, da dies zu Explosionen oder dem Austreten von brennbaren Flüssigkeiten und Gasen führen kann.

Warnung

Brand-, Explosions- und Verbrennungsgefahr. Nicht auseinandernehmen, über 60 °C erhitzen oder anzünden.

■ Der Netzadapter (mitgeliefert)

ACHTUNG!

Um die Gefahr eines Brandes, eines Stromschlages oder einer Beschädigung des Produktes zu reduzieren,

- Installieren oder positionieren Sie dieses Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüftung des Gerätes sicher.

- Der Netzadapter befindet sich im Standby-Modus, wenn der Netzstecker angeschlossen ist. Der Primärkreis ist immer stromführend, wenn der Netzstecker an eine Steckdose angeschlossen ist.

-Bedeutung des nachstehend abgebildeten Symbols-

Entsorgung von Altgeräten

Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gegeben werden dürfen.

Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den

zuständigen Sammelpunkten zu.

Indem Sie diese Produkte ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Vorsichtsmaßnahmen

• Dieses Akku-Ladegerät ist für den Panasonic-Batteriepack ^*2 bestimmt. Bitte verwenden Sie nur Originalakkus von Panasonic.
  *1 Im Text als Akku-Ladegerät oder Ladegerät bezeichnet.
  *2 Im Text als Batteriepack oder Akku bezeichnet.
• Informationen über kompatible Akkus finden Sie in unserem neuesten Katalog oder auf unserer Website.
• Das Erscheinungsbild und die technischen Daten der in dieser Bedienungsanleitung beschriebenen Produkte können aufgrund von Weiterentwicklungen vom tatsächlichen Produkt abweichen.

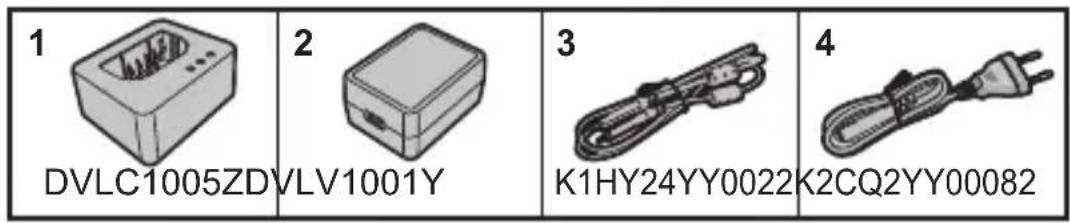

Zubehör und vorgesehener Batteriepack

Überprüfen Sie, ob sämtliches Zubehör mitgeliefert wurde, bevor Sie das Produkt verwenden.

Die Produktnummern beziehen sich auf den Stand von September 2020. Änderungen sind vorbehalten.

DMW-BTC15 E

1 Akku-Ladegerät 3 USB-Anschlusskabel
2 Netzadapter 4 Netzkabel

• Vorgesehener Batteriepack: DMW-BLK22/DMW-BLF19E

• Verwenden Sie nur Originalakkus von Panasonic (S28).
- Falls andere Akkus verwendet werden, übernehmen wir keine Gewähr für die Qualität dieses Produkts.

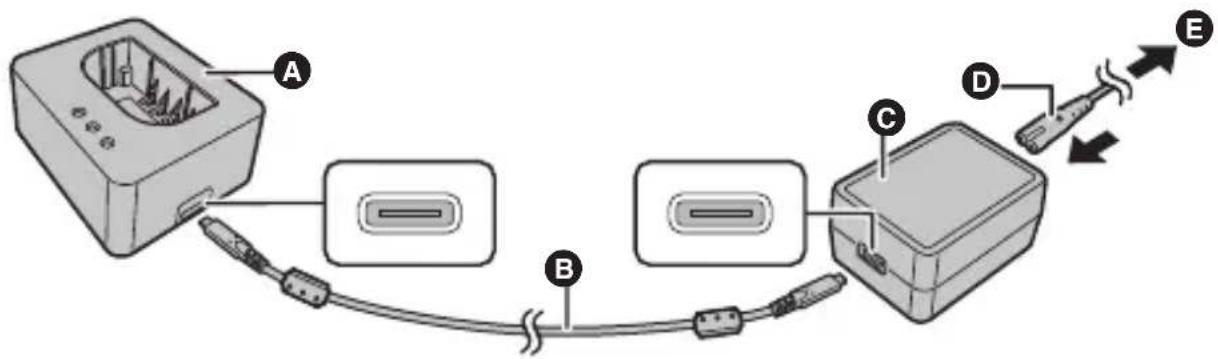

A Akku-Ladegerät © Netzadapter (mitgeliefert)
USB-Anschlusskabel (mitgeliefert) D Netzkabel (mitgeliefert)

1 Verbinden Sie das Ladegerät und den Netzadapter mithilfe des USB-Anschlusskabels.

- Halten Sie die Stecker fest und stecken Sie sie in gerader Linie ein bzw. aus. (Erfolgt das Einschieben nicht gerade, sondern aus einem Winkel, so kommt es möglicherweise zu Verformungen oder Fehlfunktionen.)

2Verbinden Sie das Netzkabel mit dem Netzadapter und dann mit der Steckdose Ⓔ.

- Das Netzkabel ist für dieses Gerät bestimmt. Verwenden Sie es nicht mit anderen Geräten.

3Setzen Sie den Akku ein.

• Setzen Sie den Akku mit den Anschlüssen nach unten ein und drücken Sie ihn hinein.
  • Die [CHARGE]-Leuchte Ⓕ blinkt, und der Aufladevorgang beginnt.
• Wenn der Akku eingelegt wird, während das Ladegerät nicht an eine Stromquelle angeschlossen ist, leuchten die Ladeleuchten für eine gewisse Zeit auf, damit Sie den Akkuladestand überprüfen können.

■ Anzeigen der [CHARGE]-Leuchte

Ladezustand 0 % bis 49 % 50		% bis 79 % 80 %		% bis 99 % 100 %
[CHARGE]-Leuchte

A Blinkt B Ein C Aus

• Trennen Sie nach dem Aufladen die Stromversorgungsverbindung ab und entfernen Sie den Akku.
• Wenn die [50%]-Leuchte rasch blinkt, erfolgt keine Aufladung.
  – Die Temperatur des Akkus oder die Umgebungstemperatur ist zu hoch bzw. zu niedrig. Versuchen Sie, den Aufladevorgang bei einer Temperatur zwischen 10 °C und 30 °C auszuführen.
  – Die Klemmen von Ladegerät oder Akku sind verschmutzt. Trennen Sie die Verbindung zur Stromquelle ab und reinigen Sie die Klemmen mit einem trockenen Tuch.

■ Entfernen des Akkus

Zum Herausnehmen des Akkus folgen Sie den Schritten zum Einsetzen in umgekehrter Reihenfolge.

Ladedauer

Akku Ladedauer
DMW-BLK22 Ca. 175 min
DMW-BLF19 Ca. 155 min

- Die angezeigte Ladedauer gilt für vollständig entladene Akkus. Die Ladedauer kann je nach den Bedingungen, unter denen der Akku verwendet wurde, unterschiedlich sein. Die Ladedauer für Akkus in besonders warmer/kalter Umgebung, oder für Akkus, die für eine lange Zeit nicht verwendet wurden, kann länger als üblich sein.

Hinweis

• Aufladen ist nicht möglich, wenn der Akku falsch eingesetzt ist. In dem Fall nehmen Sie den Akku zuerst heraus und setzen ihn dann wieder unter Beachtung der korrekten Schritte ein.
• Verwenden Sie ausschließlich das mitgelieferte USB-Anschlusskabel. Anderenfalls kann es zu Fehlfunktionen kommen.
• Verwenden Sie nur den mitgelieferten Netzadapter. Anderenfalls kann es zu Fehlfunktionen kommen.
• Verwenden Sie ausschließlich das mitgelieferte Netzkabel. Anderenfalls kann es zu Fehlfunktionen kommen.
• Verwenden Sie keine USB-Verlängerungskabel oder USB-Konvertierungsadapter.
• Netzadapter, Netzkabel sowie USB-Anschlusskabel sind zur ausschließlichen Verwendung mit diesem Akku-Ladegerät vorgesehen. Verwenden Sie sie nicht mit anderen Geräten. Anderenfalls kann es zu Fehlfunktionen kommen.
• Der Akku erwärmt sich sowohl während des Betriebs als auch während des Ladevorgangs und danach. Auch das Ladegerät erwärmt sich während des Ladevorgangs. Dabei handelt es sich nicht um eine Fehlfunktion.
• Der Akku kann zwar wieder aufgeladen werden, wenn er noch nicht ganz entladen ist, häufiges zusätzliches Laden, wenn der Akku bereits voll geladen ist, sollte aber vermieden werden. (Es könnte sonst zum typischen Anschwellen des Akkus kommen.)

Vorsichtsmaßnahmen für den Gebrauch

• Während der Verwendung des Netzadapters kann ein Surren zu hören sein. Dabei handelt es sich nicht um eine Fehlfunktion.
• Halten Sie den Netzadapter mindestens 1 m von Radios entfernt.
• Stellen Sie keine schweren Gegenstände auf das Ladegerät oder den Netzadapter und treten Sie nicht auf die Geräte.
• Siehe auch die Bedienungsanleitung der Digitalkamera.

Spezifikationen

Die Spezifikationen können ohne Ankündigung geändert werden.

Akku-Ladegerät (DVLC1005Z):

Sicherheitshinweise

Eingang:	9,0 V ---	3,0 A	5,0 V ---	1,8 A
Ausgang:	8,4 V ---	1,2 A	8,4 V ---	0,85 A

Abmessungen	Ca. 65,0 mm (B)×30,5 mm (H)×54,0 mm (T)(ohne die überstehenden Teile)
Masse Ca. 51,0 g
Empfohlene Betriebstemperatur	0 °C bis 40 °C
Zulässige relative Luftfeuchtigkeit	10 %RH bis 80 %RH

Netzadapter (DVLV1001Y):

Sicherheitshinweise

Eingang: 100 V–240 V 50/60 Hz 0,7 A \~

Betriebstemperatur: 0 °C bis 40 °C

Nur für Europa

Weitere Informationen zur Energieeffizienz des Produktes entnehmen Sie bitte unserer Webseite, www.panasonic.com, indem Sie die Modellnummer in der Suchmaske eingeben.

Die Symbole auf diesem Produkt (einschließlich Zubehör) haben die folgenden Bedeutungen:

~	AC (Wechselstrom)
---	DC (Gleichstrom)
□	Geräte der Klasse II (das Produkt ist doppelt isoliert konstruiert)
