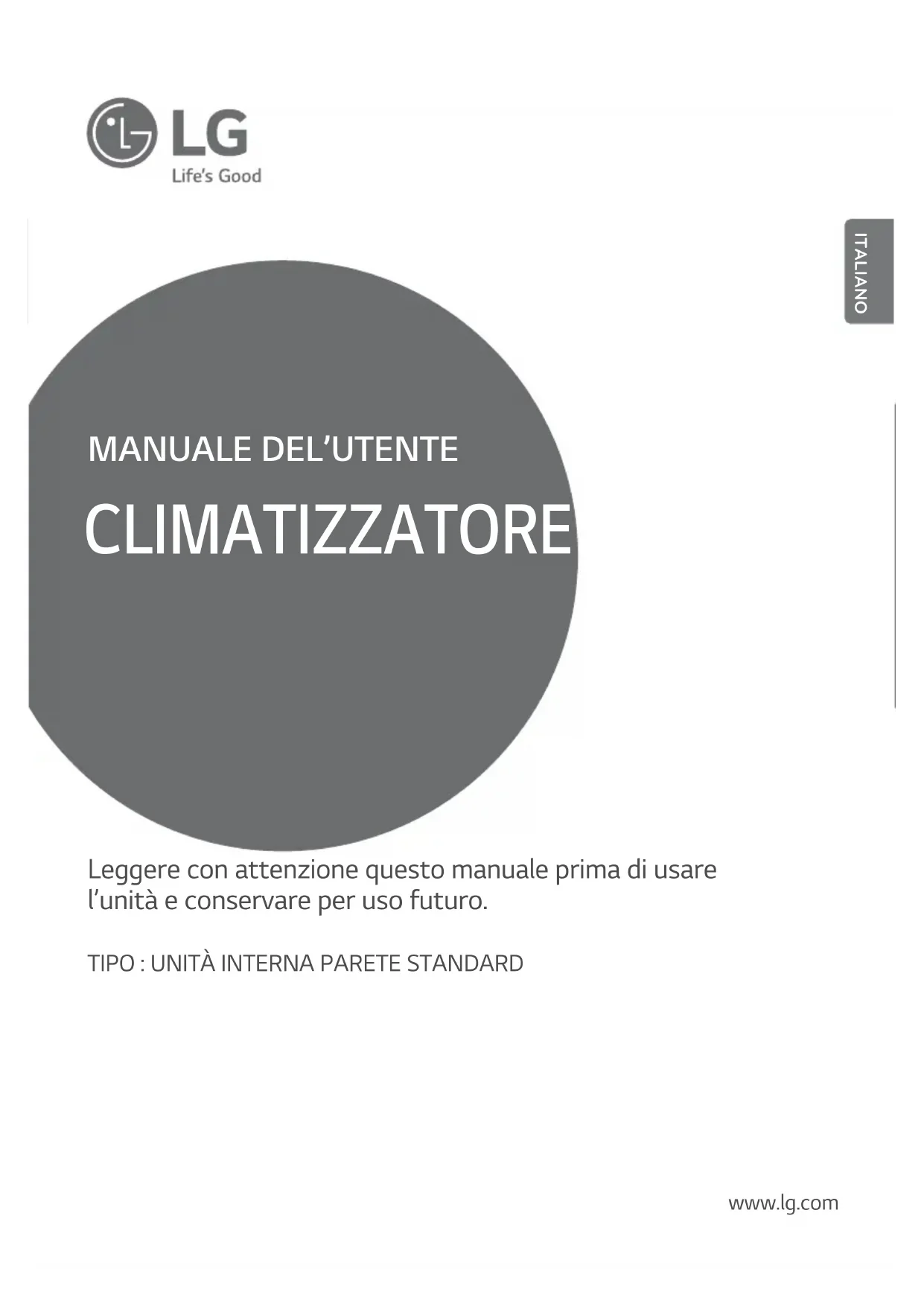

MANUALE UTENTE USUW246K3A0 LG

Leggere conattenzione questo manuale prima di usare l'unità e conservare per uso futuro.

TIPO:UNITA INTERNA PARETE STANDARD

CONSIGLI PER IL RISPARMIO DI ENERGIA

Qui vi indichiamo alcuni consigli per ottenere un consumo di energia minimo quando usate il condizionatore d'aria. Potete usare il condizionatore d'aria con maggiore efficienza applicando le istruzioni indicate di seguito:

• Non raffreddareccessivamente I'ambiente interno.Qestopuoesserepericoloso per la salute epuocausareunconsumoecessivo dienergiaelettrica.
• Limitare al massimo la luce solare con schermi o tende quando si usa il condizionatore d'aria.
• Tenete porte e finestre ben chiuse quando utilizzate il condizionatore d'aria.
• Regolare la direzione del flusso d'aria verticalmente o orizzontalmente per far circolare l'aria interna.
• Accelerare la velocità del ventilatore per raffreddare o riscaldare l'aria interna rapidamente in un breve periodo di tempo.
• Aprière le finestre regolaremente per la ventilazione quando la qualità dell'aria interna puòPEGGiorare se il condizionatore d'aria viene usato per molto ore.
• Pulire il filtro dell'aria agli 2 settimane. La polvere e le impurità accumulate nel filtrlo dell'aria possono bloccare il flusso dell'aria e ridurre le funzioni di raffreddamento / deumidificazione.

Per le vosre registrazioni

Conservare con cura Questa pagina nel caso che sua necessario provare la data di acquisto o per ottenere le prestazioni di riparazione in garanzia. Scrivere il numero del modello e il numero di seriée qui:

Numero del modello:

Numero di serie:

Potete trovare questi dati su un'etichetta sul lato di ciascuna unità.

Nome del venditore:

Data di acquisito:

ISTRUZIONI DI SICUREZZA IMPORTANTI

LEGGERE TUTTE LE ISTRUZIONI PRIMA DI USARE L'APPARECCHIO

Applicare sempre le precauzioni seguenti per evitare situazioni pericolose e ottenerere sicuramente la prestazione massima del mystro prodotto.

ALERTA

Si cui provocare un ferimento grave o la morte se sono ignorate queste istruzioni.

PRECAUZIONE

Sicould provocare un ferimento o danno del prodotto limitato se sono ignorate queste istruzioni.

ALERTA

• I bambini di età superioreagli 8 anni, le persona con ridotte capacità fisiche, sensoriali e/o mentali e le persone che non hanno esperienza o conoscenza del dispositivo, possono utilizzarlo solo sotto supervisione o dopo aver ricevuto le istruzioni per un utilizzo sicuro e dopo aver compreso i rischi connessi all'utilizzo stesso. I bambini non devono giocare con il dispositivo. La pulizia e la manutenzione ordinaria non devono essere eseguite dai bambinienza supervisione. Tenere i bambini di età inferiore ai 3 anni lontano dal dispositivo, a meno che siano sotto la costante supervisione di un adulto.
• Usare un interrottatore di circuito tra l'alimentazione e l'unità. Montare un interrottatore per scollegare tutte le linee di alimentazione adeguatamente.
• Se il cavo di alimentazione e danneggiato,esso devese essere sostituito dal fabbricante, dal suo agente di servizio o da persona qualificata per evitare un qualsiasi pericol.
• L'installazione o le riparazioni eseguite da personne non qualificare possono provocare pericoli a voi e ad altre personne.
• Apparecchio delve essere installato in conformita con le normative nazionali sui cablaggi.
• Le informazioni contenate nel manuale sono previste per l'uso da parte di un tecnico di manutenzione qualificato che sua addestrato in base alle norme di sicurezza e equipaggiato con gli attrezzi e strumenti di controllo corretti.
• La mancanza dellalettura e dell'applicazione precisa di tutte le istruzioni di questo manuale po provocare un malfunzionamento dell'apparecchio, danno per la proprietà, danno personale e/o la morte delle persona.
• Quando il cavo di alimentazione deve essere sostituito, servizio di sostituzione deve essere eseguita da personale autorizzato con ricambi solo originali.

Installazione

• Usare un interrottore automatico standard e fusibile adatti per le caratteristiche elettriche del condizionatore d'aria. La mancanza di applicazione di但这a precauzione può provocare scossa elettrica o guasto del prodotto.
• Contattate un centro di assistenza autorizzato quando installare o riposizione il condizionatore d'aria. La mancanza di applicazione di但这a precauzione può provocare ferimento grave o guasto del prodotto.
• Usare sempre spina e presa elettriche con un terminale di terra. La mancanza di applicazione di esta precauzione può provocare scossa elettrica o guasto del prodotto.
• Installare il pannello e il coperchio della scatola di controllo in modo ben stabile. La mancanza di applicazione di questa precauzione può provocare un'esplosion o un incendio.
• Installare una presa elettrica dedicata e il relative interruptore automatico prima di usare il condizionatore d'aria. La mancanza di applicazione di但这a precauzione può provocare scossa elettrica o guasto del prodotto.
• Usare l'interruttore automatico e il fusabile standard che siano adatti per le caratteristiche del condizionatore d'aria. La mancanza di applicazione di但这a precauzione cui provocare scossa elettrica o guasto del prodotto.
  Non modificare o allungare il cavo di alimentazione. Se il cavo o cordone di alimentazione ha incisioni o spellature esterne o è danneggiato,esso deve essere sostituito. Questo può provocare un incendio o scossa elettrica.

• Fate attenzione quando disimballate o installare il condizionatore d'aria. La mancanza di applicazione di但这a precauzione può provocare ferimento grave o guasto del prodotto.

• Non installare il condizionatore d'aria su una superficie instabile o in posizione che può provocare pericolo di una sua caduta. Questo può provocare la morte, ferimento grave o guasto del prodotto.

• Usare un gas incombustibile (azoto) per ispezionare la perdita e per spurgare l'aria, usando aria compressa o gas infiammabile puo provocare incendio o esplosione.

Utilizzo

Non far funzionare il condizionatore d'aria per un lungo periodo di tempo quando l'umidità è molto alta o quando una porta o una finestra sono state lasciate aperte. La mancanza di applicazione di但这a precauzione può provocare un guasto del prodotto.
- Accertare che il cordone di alimentazione non sia tirato o dannneggiato quando il condizionatore d'aria sta funzionando. La mancanza di applicazione di但这a precauzione può provocare incendio, scossa elettrica o guasto del prodotto.
Non appoggiare oggetti sul cordone di alimentazione. Questo può provocare scossa elettrica o guasto del prodotto.
- Non accendere o spegnere il condizionatore d'aria inserendo o distaccando la spina di alimentazione. Questo cui po provocare incendio o scossa elettrica.
- Non toccare, non usare o riparare il condizionatore quando le vostre mani sono umide. Quito pudrovocare scossa elettrica o guasto del prodotto.
- Non disponre un riscaldatore o altri dispositivo di riscaldamento vicino al cavo di alimentazione. La mancanza di applicazione di但这a precauzione più provocare incendio, scossa elettrica o guasto del prodotto.
- Evitare assolutamente di far cadere dell'acqua entro il condizionatoere d'aria. Questo può provocare un'esplosion o un incendio.
- Non lasciare sostanze inflammabili come benzina, benzene o solvente vicino al condizionatore d'aria. Questo cui provocare un'esplosione o un incendio.
- Non usare il condizionatore d'aria per un periodo di tempo lungo in uno spazio ristretto alla ventilazione. Ventilated la posizione in modo regolare. La mancanza di applicazione di但这a precauzione può provocare un'esplosion o un incendio.
- Quando si verifies una perdita di gas, ventilare sufficientemente l'ambiente prima di usare nuovamente il condizionatore d'aria. La mancanza di applicazione di esta precauzione può provocare un'esplosion o un incendio.
- Staccare la spina di alimentazione se il condizionatore d'aria genera rumore, odore o fumo. La mancanza di applicazione di questa precauzione può provocare un'esplosiono o un incendio.
- Arrestare l'utilizzo e chiudere la finestra in caso di forte pioggia o uragano. Se possibile allontare il prodotto alla finestra prima dell'arrivo di una forte pioggia.
- Non toccare il filtrlo eletrostatico归来 l'apertura della griglia anteriore. La mancanza di applicazione di questa precauzione cui provocare scossa elettrica o guasto del prodotto.
- Contattare il centro di assistenza autorizzato quando il condizionatore d'aria è stato immerso in acqua a causa di un allagamento. La mancanza di applicazione di但这a precauzione può provocare un'esplosion o un incendio.
- Fare attenuation che l'acqua non entri all'interno del prodotto.
- Assicurare una ventilazione sufficiente quando questo condizionatore d'aria e un appearecchio di riscaldamento come un riscaldatore sono usati contemporaneamente. La mancanza di applicazione di但这a precauzione può provocare incendio, ferimento grave o guasto del prodotto.
- Specnere l'alimentazione principale e staccare la spina quando si pulisce o si ripara il condizionatore d'aria. La manzanza di applicazione di esta precauzione può provocare la morte, ferimento grave o guasto del prodotto.
- Staccare la spina quando il condizionatore d'aria non viene usato per un periodo di tempo lungo. La mancanza di applicazione di esta precauzione può provocare un guasto del prodotto.
Non appoggiare alcun oggetto sul condizionatore d'aria. Essa puo provocare un guasto del prodotto.
- Per la pulizia interna, contattare un nostro centro di servizio autorizzato o un rivenditore.

Non usare un detersivo aggressivo che provoca corrosione o danno all'unità.

Un detersivo aggressivo cui oanche provocare il guasto del prodotto, incendio o scossa elettrica.

• Questo elettrodomestico non e previsto per l'uso da parte di persona (inclusi i bambini) con ridotte capacita fisiche, sensorie o mentali o con mancanza di esperienza e conoscenza salvo cheassi siano controllati con supervisione estruzione riguardo l'uso dell'elettrodomestico da parte di persona responsablee della loro sicurezza.
• E'consigliabile vigilare sui bambini affinche essi non giochino con l'elettrodomestico.

PRECAUZIONE

Installazione

• Accertare che non vi sia perdita di fluido refrigerante dopo l'installazione o la riparazione del condizionatore d'aria. La mancanza di applicazione di但这a precauzione può provocare un guasto del prodotto.
• Installare un tubo di drenaggio per il corretto scarico dell'acqua condensata. La mancanza di applicazione di questa precauzione può provocare un guasto del prodotto.
• Mantenere il livello costante quando si installa il prodotto,
• Installare il condizionatore d'aria in posizione in cui il rumore dell'unità esterna o del gas di scarico non provochi fastidio ai vicini di casa. La mancanza di applicazione di但这a precauzione può provocare un conflitto fra i vicini di casa.
• Quando si trasporta l'apparecchio, occorre la cooperazione di almeno 2 o più personne, o di un carrello a forche.
  Questo può provocare un ferimento grave.
  Non installare il condizionatore d'aria in posizione in cui sua esesto al vento marino (spruzzatura di sale) in modulo diretto. Questo pue provocare un guasto del prodotto.

Utilizzo

Non esporre le personne, gli animali o le piante al vento freddo o caldo prodotto dal condizionatore d'aria. Questo cui provocare un ferimento/danno grave.
- Non usare il prodotto per usi speciali, come la consevazione di alimenti, lavori artistici, ecc. Questo è un condizionatore d'aria per uso delle persone, non un systema di refrigerazione di precisione. Questo può provocare la morte, incendio o scossa elettrica.
Non chiudere l'ingresso o I'uscita del flusso di aria. Quito puo provocare esplosione o guasto del prodotto.
Non usare detersivi di pulizia o solventi aggresivi quando si pulisce il condizionatore, ne spruzzare acqua. Usare un panno soffice. Questo puo provocare un ferimento grave o guasto del prodotto.
Non toccare le parti di metallo del condizionatore d'aria quando si estraie il filtrlo dell'aria. Quito pue provocare un ferimento grave o guasto del prodotto.
Non appoggiare alcuno oggetto sul condizionatore d'aria. Questo puo provocare un danno al prodotto.
- Inserire sempre il filtrro in modo stabile dopo la pulizia. Pulire il filtrrogni due settimane o più spesso se necessario.
Non introduire le mani o altri oggetti atraverso la bocchetta di ingresso o di uscita nelle condizionatore e in funzione. Questo pue provocare la scossa elettrica.
Non bere l'acqua scaricata dal condizionatore. Si pososono verificare seri danni per la salute.
- Usare uno sgabello pesante o una scala quando si esegue la pulizia, la manutenzione o la riparazione del condizionatore ad una certa altezza. La mancanza di esta condizione può provocare un ferimento grave o guasto del prodotto.
- Non combinare le batterie per il telecomando con altri tipi di batterie o non combinare le batterie nuove con quale usate. Questo può provocare un guasto del prodotto.
Non ricaricare o smontare le batterie. Questo pou provocare esplosione, incendio o ferimento grave.
Non usare il telecomando se si verifica una perdita di fluido da una batteria. Se il vosto vestito o la vostra pelle sono esposti al fluido delle batterie per una perdita, lavatevi con acqua pulita. Questo cui provocare un ferimento grave.
- Se inalate il fluido delle batterie per una perdita, lavate l'interno della bocca con cura e quindi consultate un medico. Questo può provocare complicazioni gravi per la salute.

Il funzionamento è irregolare.

La tabella seguente indica le variazioni di temperatura entro le quali il condizionatore può essere usato.

Capacità Mo	do Temperatura	interna	Temperatura esterna
9,12k	Raffredamento	18 °C~32 °C	-10 °C~48 °C
	Riscaldamento	16 °C~30 °C	-10 °C~24 °C
18,24k	Raffredamento	18 °C~32 °C	-15 °C~48 °C
	Riscaldamento	16 °C~30 °C	-10 °C~24 °C

SOMMARIO

2 CONSIGLI PER IL RISPARMIO DI ENERGIA

2 ISTRUZIONI DI SICUREZZA IMPORTANTI

7 PRIMA DELL'USO

7 Componenti
8 Uso del telecomando

10 FUNZIONI PRINCIPALI

10 Raffreddamento della vostra stanza
10 Riscaldamento della vostra stanza
10 Eliminare l'umidità
11 Aerare l'ambiente
11 Regolazione della velocità del ventilatore
11 Regolazione della direzione del flusso d'aria
11 Impostazione del temporizzatore
11 - Impostazione dell'ora attuale
12 - Accensione del condizionatoree d'aria automaticamente all'ora selezionata.
12 - Spegnimento del condizionatoree d'aria automaticamente all'ora selezionata.
12 - Cancellazione dell'impostazione del temporizzatore
12 - Impostazione del modo di attesa

13 FUNZIONI AVANZATE

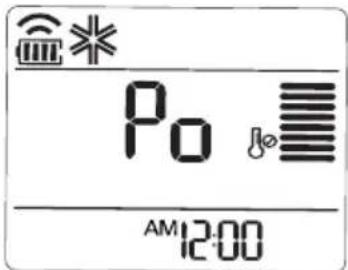

13 Variazione rapida della temperature ambiente
13 Purificazione dell'aria ambiente

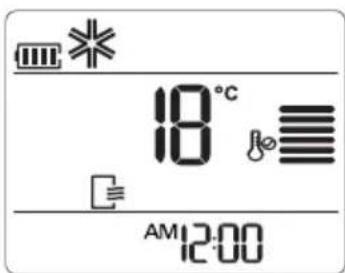

13 Operazione di Pulizia Automatica
13 Visualizza il corrente consumo di energia
14 Utilizzo automatico

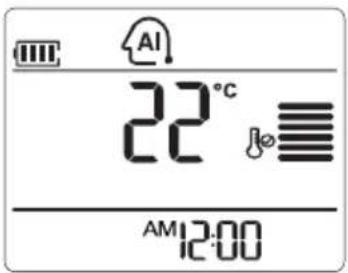

14.14 Operazione di commutazione automatica

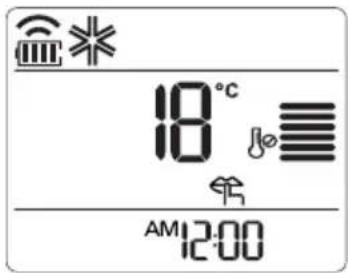

15 Modo silenzioso

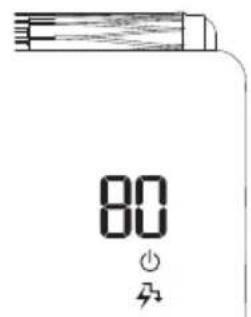

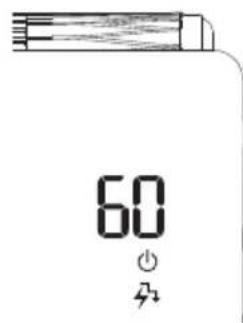

15 Modo di controllo energia
15 Luminosità dello schermo del display

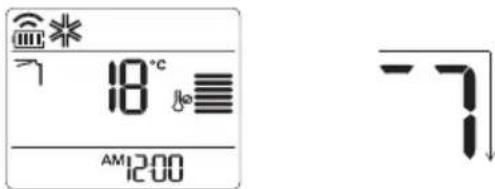

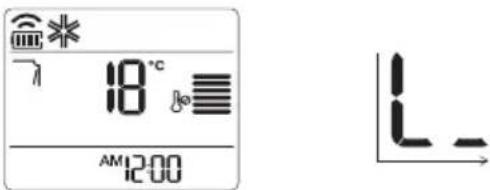

16 Utilizzare il soft air a 1 Tocco
16 Utilizzo del condizionatore d'aria nella telecomando

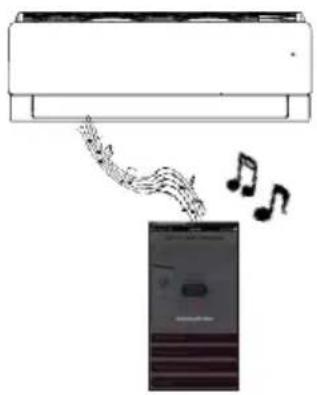

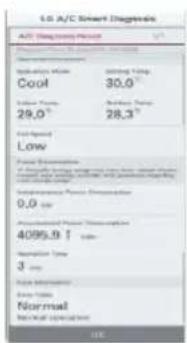

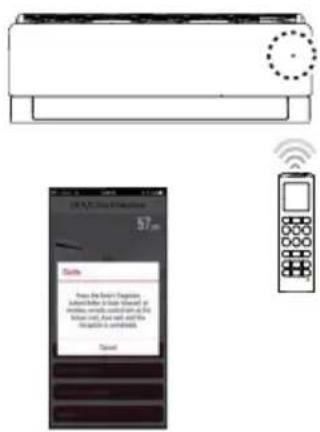

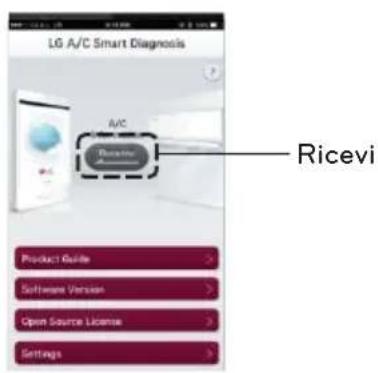

17 Smart Diagnosis

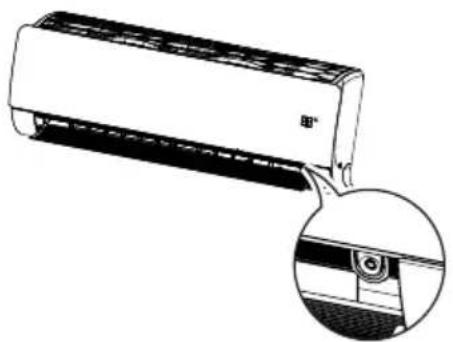

18 Riavvio del condizionatore in modo automatico

19 MANUTENZIONE

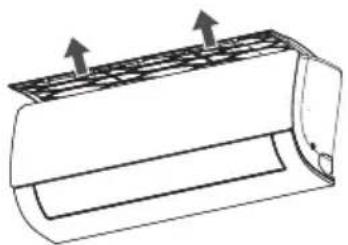

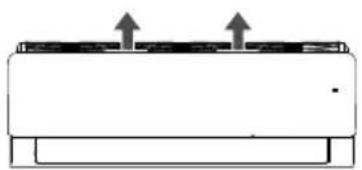

21 Pulizia del filtro aria

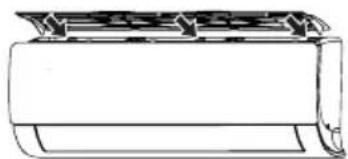

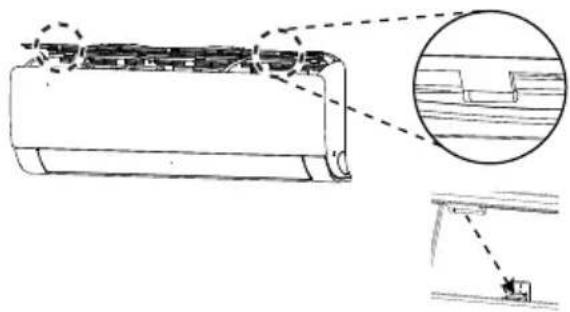

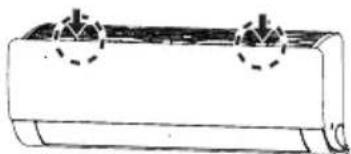

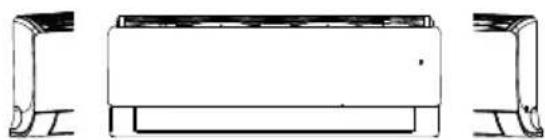

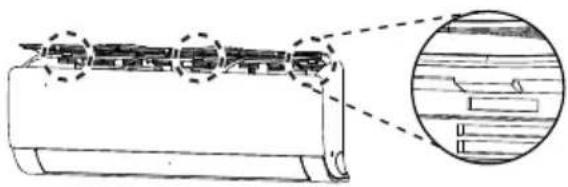

21 Assemblare il filtro dell'aria

22 RICERCA GUASTI

22 Funzione di autodiagnosi
22 Prima di richiedere l'assistenza

PRIMA DELL'USO

Componenti

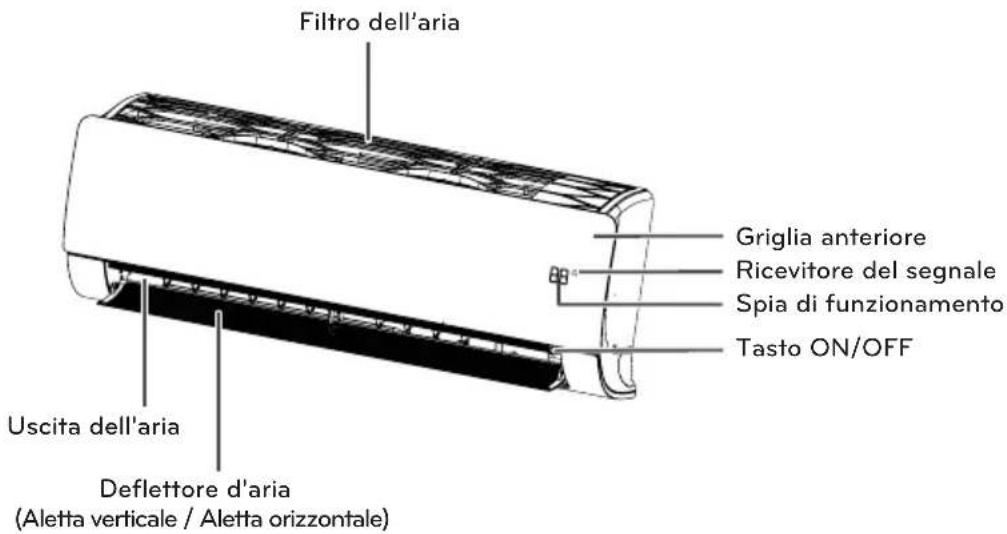

Unità Interne

• Questa caratteristica cui varie seco do il modello.

!NOTA

Il numero di lampade spia per l'utilizzo e le loro posizioni possono variare, in relazione al modello di condizionatroe d'aria.

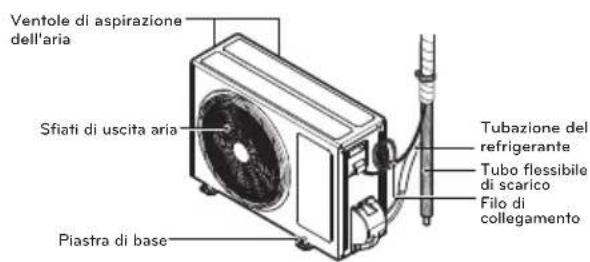

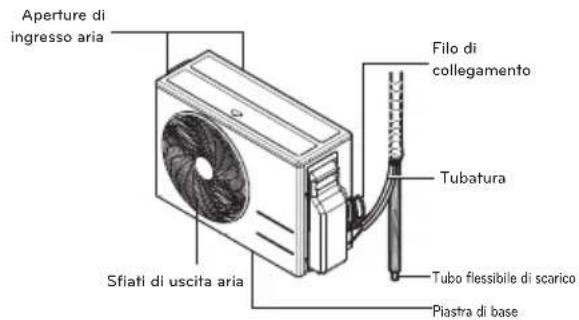

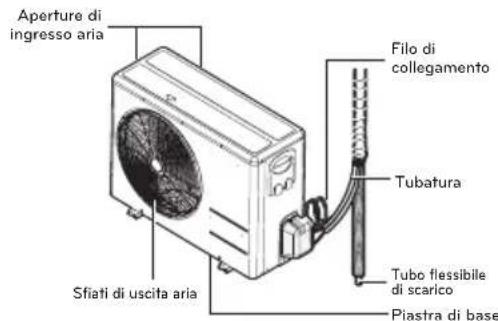

Unità esterna

9,12k 18k

24k

• Questa caratteristica può variarere secondo il modello.

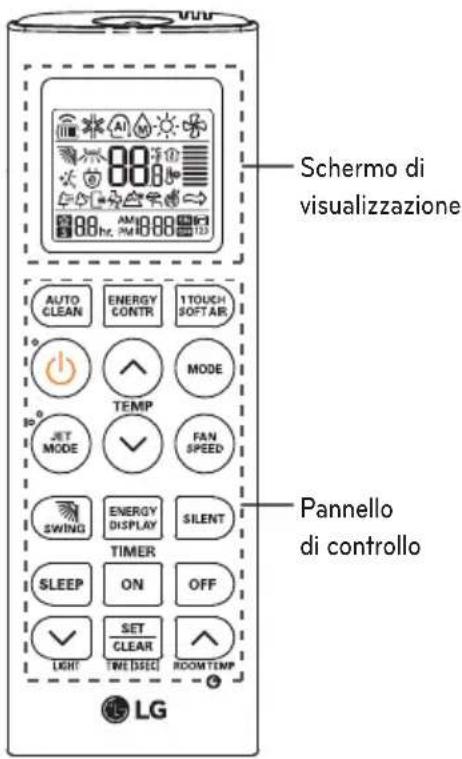

Uso del telecomando

Potete usare il condizionatore d'aria in modo più conveniente con il telecomando.
Potete leggere l'uso dei pulsanti per le funzioni addizzionali sotto il coperchio del telecomando.

PRECAUZIONE

Le seguenti avventenze riguardano i modelli destinati alla Francia. Se la funzione Solo Riscaldamento è attiva, l'operazione Raffreddamento/Cambio Automatico/Deumidificazione non è disponibile ed è disponibile l'operazione Riscaldamento/Circolazione dell'aria. Se il dispositivo viene spento quando il telecomando wireless è impostato su Raffreddamento/Cambio Automatico/Deumidificazione, non sare possible riavviarlo. Specnere il dispositivo dopo aver impostato il telecomando wireless su Riscaldamento/Circolazione dell'aria, quindi riavviare.

Pannello di controllo	Schemo di visualizzazione	Descrizione
AUTO CLEAN		Pulsante per la Pulizia Automatica: im-postare l'apposita funzione.
1TOUCH SOFT AIR		Tasto 1 Touch soft air: Regola disponibile il flusso dell'aria per deviare il vento diretto in另一ra direzione.
SLEEP		Pulsante di modo di attesa automatico*: Impostra l'uso del modo di attesa automatico.
	88°	Pulsanti di regolazione della temperature: Regolano la temperature ambiente quando si raffredda e quando si riscalda.
	-	Pulsante on/off: Attiva/disattiva l'alimentazione (on/off).
FAN SPEED		Pulsante velocità ventilatore unità interna: Regola la velocità del ventilatore.
MODE		Pulsante selezione modo di funzionamento*: Seleziona il modo di funzionamento. Operazione di raffreddamento (*) / utilizzo automatico o commutazione automatica (A) / utilizzato di deumidificazione (O) / utilizzo di riscaldamento (C) / circolazione d'aria (D)
JFT MODE	Po	Pulsante raffreddamento/riscaldamento a getto*: Riscalda o raffredda la temperature ambiente entro un periodo di tempo breve.
SWING		Pulsante direzione flusso aria: Regola la direzione del flusso d'aria orizzontalmente.
ON OFF	AM200M	Pulsante del temporizzatore: Regola il tempo di avvio /tempo di arresto.
SILENT ENERGY CONTR		Pulsante di navigazione e delle funzioni*: Regola il tempo e regola le funzioni speciali. Aziona modo SILENZIOSO/ Aziona modo controlo/elettr. / silenzioso e modo controlo elettr. non sono disponibili nelto stesso tempo
ROOM TEMP	-	Regola la luminosity del display dell'unità interna
LIGHT	-	Pulsante del Display Energia: Selezionare le im-postazioni in modo da visualizzareo meno le informazioni sull'Energia.
SET CLEAR TME SECI	-	Pulsante di impostazione/cancellazione: Regola o cancella le funzioni. Inoltre, se tenuto premuto per 3 secondi imposta l'ora attuale.
	-	Pulsante di impostazione: Azza er le impostazioni del condizionatore d'aria.

• Alcune funzioni possono non essere supportate, in relazione al modello.

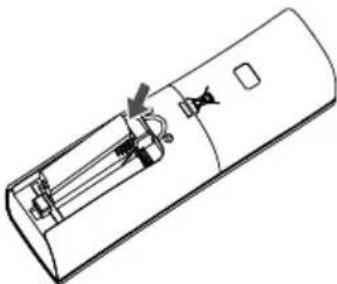

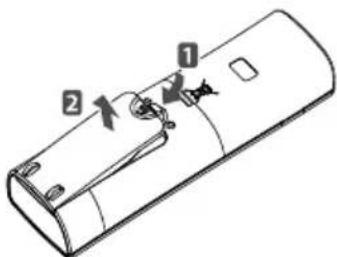

Inserzione delle batterie

Inserire le batterie prima di usare il telegomando. Il tipo di batterie usato è AAA (1,5 V).

1 Togliere il coperchio delle batterie.

2 Inseire le nuove batterie +e - accertare che i terminali delle batterie siano installati correttamente.

3 Rimontare il coperchio delle batterie.

NOTA

Se lo schermo del display del telecomando riduce la sua luminosità, sostituire le batterie.

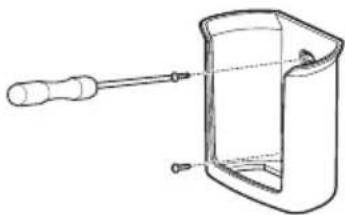

Installazione del supporto del telecomando

Installare il supporto in posizione lontana da irradiazione diretta del sole per proteggere iltelecomando.

1 Scegliere una posizione sicura e lavorante accessible.

2 Fissare il supporto avvvitando le 2 viti stabilmente con un cacciavite.

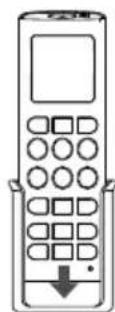

3 Far scorrere il telecomando sul supporto.

Metodo di utilizzo

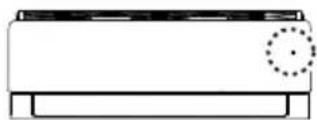

Puntare il telecomando verso il ricevitore del segnale nel fondo del condizionatore per poterlo usare.

NOTA

• Il telecomando più comandare autres dispositivi elettronici se è puntato verso essi. Accertarsi di puntare il telecomando verso il ricevitore del segnale del condizionatore.
• Per un corretto funzionamento, usare un panno soffice per pulire il trasmettitore e il ricevitore dei segnali.

FUNZIONI PRINCIPALI

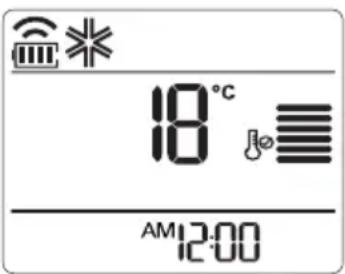

Raffreddamento della vostra stanza

(Uso di raffreddamento)

1 Premere 念 per accendere il dispositivo.
2 Premere _COE ripetutamente per selezionare l'uso di raffreddamento.

• se è visualizzato sullo schermo del display.

3 Premere o se è visualizzato sullo schermo del display.

• Il Campo di temperature è di 18 °C (64°F) ~ 30 °C (86°F).

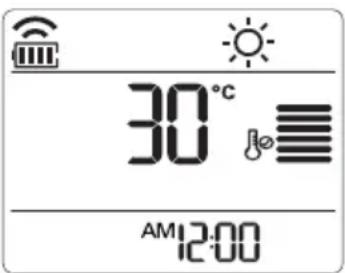

Riscaldamento della vostra stanza

(Uso di Riscaldamento)

1 Premere 念 per accendere il dispositivo.
2 Premere (w) ripetutamente per selezionare I'uso di Riscaldamento.

• se è visualizzato sullo schermo del display.

3 Premere o per impostare la temperatura desiderata.
- Il Campo di temperature è di 16^ (60 °F) 30^ (86 °F).

! NOTA

I modelli con la sola funzione di raffreddamento non hanno esta funzione.

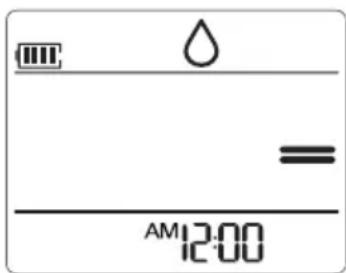

Eliminare l'umidità

(Utilizzato di deumidificazione)

Questo modo rimuove l'umidità in effesso da un ambiente con elevata umidità o nella stagione piovosa per evitare la formazione di muffa. Questo modo regola la temperature ambiente e la velocità del ventilatore automaticamente per mantenere il livello ottimale di umidità.

1 Premere 念 per accendere il dispositivo.
2 Premere MOE piu voite per selezionare I'operazione di umidificazione.

• se è visualizzato sullo schermo del display.

! NOTA

• In questo modo non potete regolare la temperature ambiente, quando esta è regolata automaticamente. Inoltre la temperature ambiente non è visualizzata sullo schermo del display.

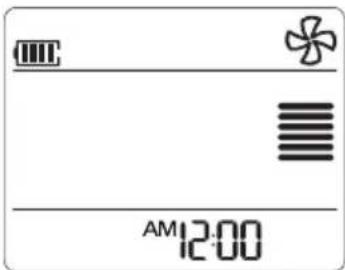

Aerare l'ambiente

(Operazione di circolazione dell'aria)

Questo modo fa circolare l'aria ambiente
senzaambiare la temperatura ambiente.

1 Premere 品 per accendere il dispositivo.

2 Premere (NOE) ripetutamente per selezionare I'uso di Circolazione dell'Aria.

• se è visualizzato sullo schermo del display.

3 Premere per regolare la velocità del ventilatore.

Regolare la velocità del ventilatore

1 Premere ripetutamente per regolare la velocità del ventilatore.

Premere se si desidera un flusso d'aria naturale. La velocità del ventilatore si regola automaticamente

Schemo		Velocità
Osservazione	unità interna
	F5	Alto
	F4	Medio - Alto
	F3	Medio
	F2	Medio - Bajo
	F1	Basso
	temperatura impostata	Vento Naturale

! NOTA

Premere sul telecomando wireless simultaneamente per 5 secondi direzionandolo versusl'unita interna.

Regolazione della direzione del flusso d'aria

1 Per regolare la direzione del flusso d'aria orizzontalmente premere ripetutamente e selezionare la velocità desiderata.

• Selezionare per regolare la direzione del flusso d'aria in modo automatico.

! NOTA

• La regolazione della direzione del flusso d'aria in verticale cui non essere supportata in relazione al modello.
• La regolazione del deflettore d'aria in modo arbitrario cui provocare un guasto del prodotto.
• Se riaviate il condizionatore d'aria,esso riparte per funzionare con la direzione del flusso d'aria impostata precedente. mente, di modo che il deflettore dell'aria cui non essere corrispondente all'icona visualizzata sul telecomando. Quando quello sia necessario, premere per regolare nuovamente la direzione del flusso d'aria.

Impostazione del temporizzazione

Potete usare la funzione del temporizzatore per risparmiare energia e per usare il condizionatore con maggiore rendimento.

Impostazione dell'ora attuale

1 Premere SET e mantenerlo premuto per più di 3 secondi.

• L'icona AM/PM lampeggia nel fondo dello schermo del display.

2 Premere o per selezionare i minuti.
3 Premere SET per terminare. CLEAR

Accensione del condizionatoredd'aria automaticamente all'ora selezionata.

1 Premere ON

• L'icona indica di seguito lampeggia nel fondo dello schermo del display.

2 Premere o per selezionare i minuti.
3 Premere SET per terminare. CLEAR
4 Quando si imposta il temporizzatore, l'ora esatta e l'icona ON sono visualizzati sul display, casa che indica che l'ora desiderata è stata impostata.

Spegnimento del condizionatoree d'aria automaticamente all'ora selezionata.

1 Premere OFF

• L'icona indica di seguito lampeggia nel fondo dello schermo del display.

2 Premere o per selezionare i minuti.
3 Premere SET per terminare.
4 Quando si imposta il temporizzatore, l'ora esatta e l'icona OFF sono visualizzati sul display, casa che indica che l'ora desiderata è stata impostata.

Cancellazione dell'impostazione del temporizzatore

1 Premere ON o OFF per selezionare l'impostazione del timer da cancellare
2 Premiere SET Clear

• Per cancellare le impostazioni del temporizzatore, premere SET CLEAR.

Impostazione modalità sleep

Utilizzare la modalità sleep per lo spegnimento automatico del condizionatore quando si va a dormire.

1 Premere 念 per accendere il dispositivo.
2.2.Premere (SLEEP)
3 Premere o per selezionare l'ora (fino a 7 ore).
4 Premere SET per terminare CLEAR

• viene visualizzato sullo schermo quando il dispositivo è in modalità sleep.
• Esempio) 1Hr (schermo) (schermata unità interna)

[Schermo] [schermata unità interna]

! NOTA

• Nelle modalità Raffreddamento e Deumidificazione, la temperatura aumento di 1^ dopo 30 minuti e più di 1^ après autres 30 minuti, per un riposo più conforme vole.
• La temperaturaurrentainao 2^ othere la temperatura preimpostata.
• La velocità del ventilatore non può essere modificata con modalità sleep attiva. Il ventilatoreavrà una velocità molto lenta in caso di raffreddamento, una velocità lenta in caso di riscaldamento.
• La schermata dell'unità interna viene visualizzata da 1 Ora a 7 Ore, solo per 5 secondi, quando ritorna alla temperature impostata.

FUNZIONI AVANZATE

Il condizionatore offre alcune caratteristica addizzionali avanzate.

Variazione rapida della temperatura ambiente (operazione di raffreddamento/riscaldamento rapido)

Questo modo vi permette di raffreddare l'aria ambiente rapidamente in estate o di riscaldarla rapidamente in inverno.

1 Premere 品 per accendere il dispositivo.
2 Premere

• se è visualizzato sullo schermo del display.

• Nel modo di raffreddamento rapido, l'aria a forte velocità è soffiata ad una temperature di 18^ (64°F) per 30 minuti.
• Nel modo di riscaldamento rapido, l'aria a forte velocità è soffiata ad una temperatura di 30^ (86°F) per 30 minuti.

NOTA

• Nel modo di circolazione d'aria, automatico ochio automatico, questa funzione non può essere usata.
• Questa funzione può non essere supportata, in relazione al tipo di modello.

Purificazione dell'aria ambiente

Operazione di pulizia automatica del

Nelle operazioni di raffreddamento e deumidificazione l'umidità viene generata entro l'unita interna. Usare la funzione di pulizia automatica per rimuovere tale umidità.

1 Premere 品 per accendere il dispositivo.
2 Premere AUTO CLEAN.
- se è visualizzato sullo schermo del display.

• Se spegnete l'alimentazione, la ventola funziona per 30 minuti e spurga l'internalo dell'unità interna.

NOTA

Alcuni pulsanti non possono essere usati nelle è attiva la funzione di pulizia automatica.

Visualizza il corrente consummo di energia

Si tratta di una funzione che mystra la quantità di elettricità generata sul display interno quando l'unità è in funzione.

1 Premere ⑥ per accendere l'alimentazione.

2 Premere. ENERGY

• Il consumo di potenza istantanea viene visualizzata per un attimo sul display dell'unità interna.

! NOTA

• Quando si inserisce una funzione, non viene visualizzata separatamente sul telecomando.
• La potenza effettiva può differire da quella visualizzata.

Utilizzo automatico (Intelligenza artificiale)

Modelli con solo raffreddamento

In questo modo, la velocità del ventilatore e la temperature sono regolare automaticamente, in base alla temperature ambiente.

1 Premere 品 per accendere il dispositivo.
2 Premere (MOE) ripeturamente per selezionare il funzionamento automatico.
3 Premere o per selezionare il codice di uso desiderato se la temperatura è superiore o inferiore alla temperatura desiderata.

Code	Description
2	Raffreddamento
1	Raffreddamento Limitato
0	Mantenere temperatura ambiente
-1	Riscaldamento limitato
-2	Riscaldamento

NOTA

• In quello modo non è possibile regolare la velocità, ma potete regolare il deflettore dell'aria per ruotarlo automaticamente.
• Questa funzione può non essere supportata, in relazione al modello.

Operazione di commutazione automatica

Questo modo cambia il modo di uso automaticamente per mantenere la temperature impostata ± 2^

1 Premere 品 per accendere il dispositivo.
2 Premere ripetutamente per selezionare l'operazione di commutazione automatica.

• AI se è visualizzato sullo schermo del display.

3 Premere o per impostare la temperatura desiderata.
- Il Campo di temperature è di 18^ (64°F) 30^ (86°F).
4 Premere ripeturamente per selezionare la velocità del ventilatore.

NOTA

Questa funzione può non essere supportata, in relazione al modello.

Modo silenzioso

Serve per evitare di disturbare i vicini di casa, riducendo il rumore delle unità esterne. La pressione acustica dell'unità esterna nel modo di raffreddamento e di riscaldamento viene ridotta di 3 dB in raffronto al rumore di targa.

1 Premere © per attivare l'alimentazione.
2 Premere SILENT

• è visualizzato sullo schermo del display.

Il funzionamento in modo silenzioso è disponibile al di除去 di impostazioni di temperatura.

• Campo di temperature possibile per raffreddamento: Interno 18^(64^) 30^ (86°F), Esterno 18^ (64°F) ~ 43°C (109°F)
• Campo di temperature possibile per riscaldamento: Interno 16^ (60^) 30^ (86^) , Esterno 6^ (43^) 24^ (75^)

NOTA

• Impostazione disponibile solo con funzionamento ON (attivo) Molo silenzioso e controllo elettr. non sono disponibili nelle stesso tempo. Se il commande elettr. viene premuto nel modo silenzioso, il modo silenzioso viene avviato e il commando elettr. è in funzione.
• La capacité pou ridursi quando é seleziona t o il modo silenzioso dell'unita esterna.
• Nella circolazione d'aria, nel modo di umidità,questa funzione non puo essere usata.

Modo di controllo energia

Esso ottiene l'effetto di risparmio di energia. (Impostazione disponibile in modo raffreddamento) Awio di 1Step : Il consumo di emergenza nel modo di raffreddamento viene ridotto di 20% in raffronto alla capacitéa targa.

Awio di 2Step : Il consumo di emergenza nel modo di raffreddamento viene ridotto di 40% in raffronto alla capacitéa targa.

1 Premere per avviare l'alimentazione.
2 Premere ENERGY CONTTR

• è visualizzato sullo schermo del display.

Avvio di 1Step Avvio di 2Step

Il funzionamento in Modo di controllo energia e disponibile al di除去 di impostazioni di temperatura.

• Campo di temperature possibile per raffreddamento: Interno 18^(64^) 30^ (86°F), Esterno 21^(70^) 32^ (90°F)

NOTA

• Nel modo di raffreddamento,questa funzione cui ossere usata.
• Ogni volta che viene premuto il controllo elettronico del telecomando wireless, l'avvio delle funzioni 1Step, 2Step è ripetuto e commutato. La temperatura desiderata appara per 5 secondi.
• La capacité è purò ridursi quando è selezionato il modo silenzioso dell'unità esterna.

Luminosità dello schermo del display

Potete reoglare la luminosità dello schermodel display dell'unità interna.

1 Premere

Accendere/specnere lo schermo del display.

NOTA

Questa funzione più non essere supportata, in relazione al tipo di modello.

Utilizzare il soft air a 1 Tocco (Funzionamento deflettore Comfort)

L'opzione Deflettore Comfort imposta comodamente la deflettore in una posizione predefinita che devia l'aria di alimentazione evitando di soffiare direttamente sugli occupanti della stanza.

1 Premere ⑥ per accendere l'alimentazione.
2 Premere ripetutamente e selezionare la direzione desiderata

• viene visualizzato sul display.

[Schermo] [schermata unità interna]

[Schermo] [schermata unità interna]

! NOTA

• Premendo (MOE) o (E) durante il funzionamento del deflettore comfort si spegne la funzione di deflettore comfort.
• Premendo durante il funzionamento deflettore comfort si disattiva la funzionalità di deflettore comfort e si imposta la rotazione automatica della direzione verticalie.
• Quando esta funzione è disattivata, il deflettore orizzontale funzione automaticamente a seconda della modalità impostata
• La schermata dell'unità interna viene visualizzata solo per 5 secondi, quando ritorna alla temperatura impostata.

Utilizzo del condizionatore d'ariaenza il telecomando

Potete usare il pulsante On/Off dell'unità interna per usare il condizionatore quando il telecomando non è disponibile. Tuttavia, la velocità del ventilatore è impostata su alta.

1 Apriere il deflettore orizzontale.
2 Premere il pulsante Acceso /Spento.

NOTA

Il motore passo-passo cui èsere rotto, il deflettore orizzontale perché rapidamente.

• Questa caratteristica può variare secondo il modello.

• Per i modelli con raffreddamento e riscaldamento, il modo di utilizzo cambia in relazione alla temperatura ambiente.

Temp. ambi-ente	Impostaz.temp.	Modo d'uso
Inferiore a21 °C	24 °C	Uso di riscal-damento
Superiore a21 °C e inferi-ore a 24 °C	23 °C	Uso di deu-midificazione
Superiore a24 °C	22 °C	Uso di raffred-damento

• Per i modelli con solo raffreddamento, la temperatura è impostata a 22^ .

Smart Diagnosis

Smart Diagnosis consenteagli utenti di contrallarefacilitmentele informazionidi manutenzione di un prodotto.

• Controllo facile dello stato operativo del condizionatore d'aria.
• Facile comprensione dei messaggi di erre.
• Aiuta a migliorare la performance del dispositivo e a prolungare il ciclo di vita del prodotto.

1 Cerca e scarica "LG A/C Smart Diagnosis" in Google Play o App store.
2 Clicca sul pulsante "Ricevi" nella schermata principale del loro Telefono.

3 Premere sul telecomando wireless simultaneamente per 5 secondi direzionandolo versus l'unità interna.

4 Tieni il tuo telefono vicino all'unità interna. I bip del segnale acustico saranno ricevuti dal tuo telefono.

5 Conferma le informazioni ricevute sul tuo telefon.

! NOTA

Accertati che il rumore ambientale si minimo oppure il Telefono non potrare ricevere i bip di segnale acustico provenienti dall'unità interna.

Riavvio del condizionatore in modo automatico

Quando il condizionatore è accesso nuovamente dopo una interruzione della corrente,但这a funzione ripristina le impostazioni precedentamente usate. Questa funzione è una impostazione regolata in fabbrica.

Funzione di Riavvio automatico

1 Apriere il deflettore orizzontale.
2 Premere il pulsante On/Off e mantenerlo premuto per 6 secondi.

-L'unita emette un doppio segnale acustico e un doppio segnale luminoso per 4 voite.

• Questa caratteristica può variare secondo il modello.
• Per riabilitare il funzionamento, premere il pulsante On/Off e mantenerlo premuto per 6 secondi. L'unità emette un doppio segnale acustico e un segnale luminoso per 4 volte.

!NOTA

Se premete e mantenetete premuto il pulsante per 3-5 secondi invece che per 6 secondi, l'unità passarà all'operazione di test. Nella operazione di test, l'unità scarica aria a forte velocità per raffreddamento per 18 minuti e quindi torna alle impostazioni di fabbrica.

MANUTENZIONE

Se il condizionatore d'aria non verra usato per un periodo di tempo prolongato, asciugare il condizionatore d'aria per mantenerlo nelle condizioni migliorari.

1 Asciugare il condizionatore d'aria in modo completo using il modo ventilatore per 3-4 ore edistaccare la spina di alimentazione. Si cui verificare un danno interno se rimane umidita entroi componenti.
2 Prima di usare nuovamente il condizionatore d'aria, asciugare i componenti interni del condizionatore usingo il modo ventilatore per 3-4 ore. Questo eliminera gli odori che possono essere generati da umidita.

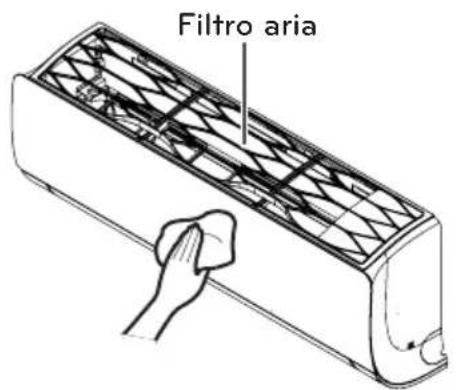

Pulire il prodotto regolarmente per mantenere la prestazione ottimale e evitare una possibile interruzione del servizio.

• Questa funzione può non essere prevista, in relazione al modello.

• Questa caratteristica cui varie secondo il modello.

Tipo Descrizione intervallo
Filtro aria	Vedere “Pulizia del filtrio aria” 2 settimane
Unità Interne	Pulire la superficie dell'unità interna usando un panno soffice e asciutto.	Regolarmente
	Pulire il tubo di drenaggio del condensato. Ogni 4 anni
	Pulire il contentitore di drenaggio del condensato. Un volta all'anno
	Pulire bene lo scambiatore di calore. Un volta all'anno
	Sostituire le batterie del telecomando. Un volta all'anno
Unità esterna	Usare il vapore per pulire il serpentine dello scambiatore di calore e gli sfiati del pannello. (consultare un technician)	Regolarmente
	Pulire la ventola. Un volta all'anno
	Pulire il contentitore di drenaggio del condensato. Un volta all'anno
	Verificare che tutto il gruppo del ventilatore sia fissato stabilmente.	Un volta all'anno
	Verificare i componenti elettrici con getti di aria. Un volta all'anno
	Pulire i componenti elettrici con getti di aria. Un volta all'anno

PRECAUZIONE

• Spagnere l'apparecchio e staccare il cordone di alimentazione prima di eseguire qualsiasi manutenzione; altrimenti si può provocare la scossa elettrica.
• Non usare acqua che si più calda di 40^ quando si puliscono i filtri. Questo può provocare deformazione o scolorimento.
  Non usate sostanze volatili quando pulite i filtri. Essi possono danneggiare la superficie del prodotto.
  Non lavare il filtrlo 3M con acqua, si potrebbe danneggiare. (opzionale)

NOTA

• La posizione e la forma dei filtricouldessere differente,in relazione almodello.
• Pulire i serpentini dello scambiatore di calorie dell'unità esterna con regolarità, in quanto la polvere raccolta nei serpentini può ridurre l'efficienza di funzionamento o augmentare iosti energetici.

Pulizia del filtro aria

Pulire il filtro aria una volta agli 2 settimane o più frequentlymente se necessario.

1 Spagnare l'apparecchio e staccare il cordone di alimentazione.
2 Tenere la manopola del filtro dell'aria, sollevarlo leggermente.

• Questa caratteristica può variarere secondo il modello.

3 Tenere la manopola del filtro dell'aria, sollevarlo leggermente e rimuoverlo dall'unità.

• Questa caratteristica cui variate secondo il modello.

4 Pulire il filtro con un aspirapolvere o con acqua calda.

• Se è dificile rimuovere la polvere, lavare il filtrò in acqua tiepida con detergente.

5 Asciuagare il filtrin posizione ombreggiata.

NOTA

Ilchio dell'aria pue essere rotto quando viene piegato.

Assemblare ilhetto dell'aria

Spagnare l'apparecchio e staccare il cordone di alimentazione.

1 Spagnare l'apparecchio e staccare il cordone di alimentazione.

2 Inserire i ganci del filtro dell'aria nella griglia frontale.

3 Spingere verso il basso i ganci per il montaggio del filtrlo dell'aria.

4 Controllare ai lati della griglia anteriore che il filtrlo dell'aria sua montato correttamente.

NOTA

Il filtro dell'aria non è montato correttamente, polvere e altre sostanze entrano nell'unità interna. Se guardate l'unità interna da superiore a quello che, in grado di assemblare fácilmente il filtrro superiore.

RICERCA GUASTI

Funzione di autodiagnosi

Questo prodotto ha una funzione di auto-diagnosi incorpORA. Se si verifica un erre, la lampada spia dell'unita interna lampeggerà ad intervalli di 2 secondi. Sequesto si verifica, contattate il forniture locale o il centro di assistenza.

Prima di richiedere l'assistenza

Controllare quanto segue prima di contattare il centro di assistenza. Se il problema persiste, contattate il vosto centro di assistenza locale.

Problema Possibili cause Azione correttiva

Si genera un odore di bruciato e uno strano suono generato dall'unità.

L'acqua scola dall'unità internaanche quando il livllo di umilità è basso.

Il cordone di alimentazione è danneggiato o genera un calore eccessivo.

Un interruptore, un interruptore automatico (di sicurezza, di terra) o un fusibile non funzione in modo corretto.

Spagnere il condizionatore, staccare il cordone di alimentazione e contattare il centro di assistenza.

Il condizionatore d'aria non funziona.

Il condizionatore non è collegato all'alimentazione.

Controllare se il cordone di alimentazione è staccato alla presa.

Un fusabile è bruciato o l'alimentazione di corrente è bloccata.

Sostituire il fusibile e controllare se l'interruttore automatico è scattato.

Si è verificata una mancanza di corrente.

Spagnere il condizionatore quando si verifica una interruzione di corrente. Quando la corrente è ripristinata, attendere 3 minuti, e quando accendere il condizionatore.

La tensione è troppo alla o troppo Bassa.

Controllare se l'interruttore automatico è scattato.

Il condizionatore è spento automaticamente nel momento attuale.

Premere nuovamente il pulsante di accensione.

Problema Possibili	cause Azione correttiva
Il condizionatore non genera aria fredda.	L'aria non circola correttamente.
	Ilchio rizzo a spono l'aria a un paolo o mobili che bloccano il getto di aria del condizionatore.
	Pulire ilchio rizzo a un paolo o mobili che bloccano il getto di aria del condizionatore.
	La temperature ambiente è troppo elevata.
	L'aria fredda esce dal-l'ambiente.
	La temperature desiderata è superiore a quella im-postata.
	E' presente una sor-gente di riscalda-mente nelle vicinanze.
	E'stata selezionata l'-operazione di circo-lazione d'aria.
Non è possibile regolare la velocità del ventilatore.	E'stato selezionato l'uso automatico, l'uso rapido o l'uso con deumidificazione.
Non è possibile regolare la temperatura.	E'stato selezionato l'uso con circolazione d'aria o l'uso rapido.

MANUAL DEL PROPIETARIO

AIRE

ACONDICIONADO

Funzione di Riavvio automatico

1 Ouvrez le volet horizontal.
