USUW246K3A0 - Climatiseur LG - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Climatiseur LG USUW246K3A0, type mural, capacité de refroidissement 24000 BTU, efficacité énergétique SEER 16.
Utilisation	Conçu pour un usage résidentiel ou commercial, idéal pour des espaces de 80 à 100 m².
Maintenance	Filtres à air lavables, entretien recommandé tous les 6 mois, vérification annuelle par un professionnel.
Sécurité	Protection contre les surcharges électriques, conforme aux normes de sécurité CE.
Informations générales	Garantie de 2 ans, niveau sonore de 50 dB, fonctionne avec un réfrigérant R32, dimensions 1000 x 300 x 200 mm.

FOIRE AUX QUESTIONS - USUW246K3A0 LG

Pourquoi mon climatiseur LG USUW246K3A0 ne refroidit-il pas assez ?

Vérifiez si les filtres à air sont propres et non obstrués. Assurez-vous que les fenêtres et les portes sont bien fermées et qu'il n'y a pas de fuites d'air. Il est également conseillé de vérifier si le mode de fonctionnement est correctement réglé sur 'refroidissement'.

Comment puis-je régler la température de mon climatiseur ?

Utilisez la télécommande fournie pour ajuster la température. Appuyez sur le bouton 'Temp' pour augmenter ou diminuer la température souhaitée.

Mon climatiseur fait un bruit anormal, que dois-je faire ?

Vérifiez si des objets obstruent les ventilateurs. Un bruit de vibration peut également indiquer que l'unité est mal installée. Si le bruit persiste, il est recommandé de contacter un technicien.

Le climatiseur ne s'allume pas, que faire ?

Assurez-vous que l'appareil est branché et que l'interrupteur est en position 'On'. Vérifiez également le disjoncteur pour voir s'il a sauté. Si tout semble normal, essayez de réinitialiser l'appareil.

Comment nettoyer les filtres de mon climatiseur ?

Retirez les filtres de l'appareil et nettoyez-les à l'eau tiède et au savon doux. Laissez-les sécher complètement avant de les remettre en place.

Est-ce que mon climatiseur consomme beaucoup d'énergie ?

Le modèle LG USUW246K3A0 est conçu pour être économe en énergie. Cependant, une utilisation excessive ou un entretien inadéquat peut augmenter la consommation. Assurez-vous de suivre les recommandations d'entretien.

Comment savoir si ma télécommande fonctionne correctement ?

Vérifiez les piles de la télécommande. Si les piles sont bonnes mais que la télécommande ne fonctionne toujours pas, essayez de diriger la télécommande directement vers le récepteur de l'appareil et assurez-vous qu'il n'y a pas d'obstacles.

Mon climatiseur dégage une odeur étrange, que signifie cela ?

Une odeur étrange peut indiquer des filtres sales ou de la moisissure à l'intérieur de l'appareil. Nettoyez les filtres et vérifiez l'intérieur de l'unité. Si l'odeur persiste, contactez un professionnel.

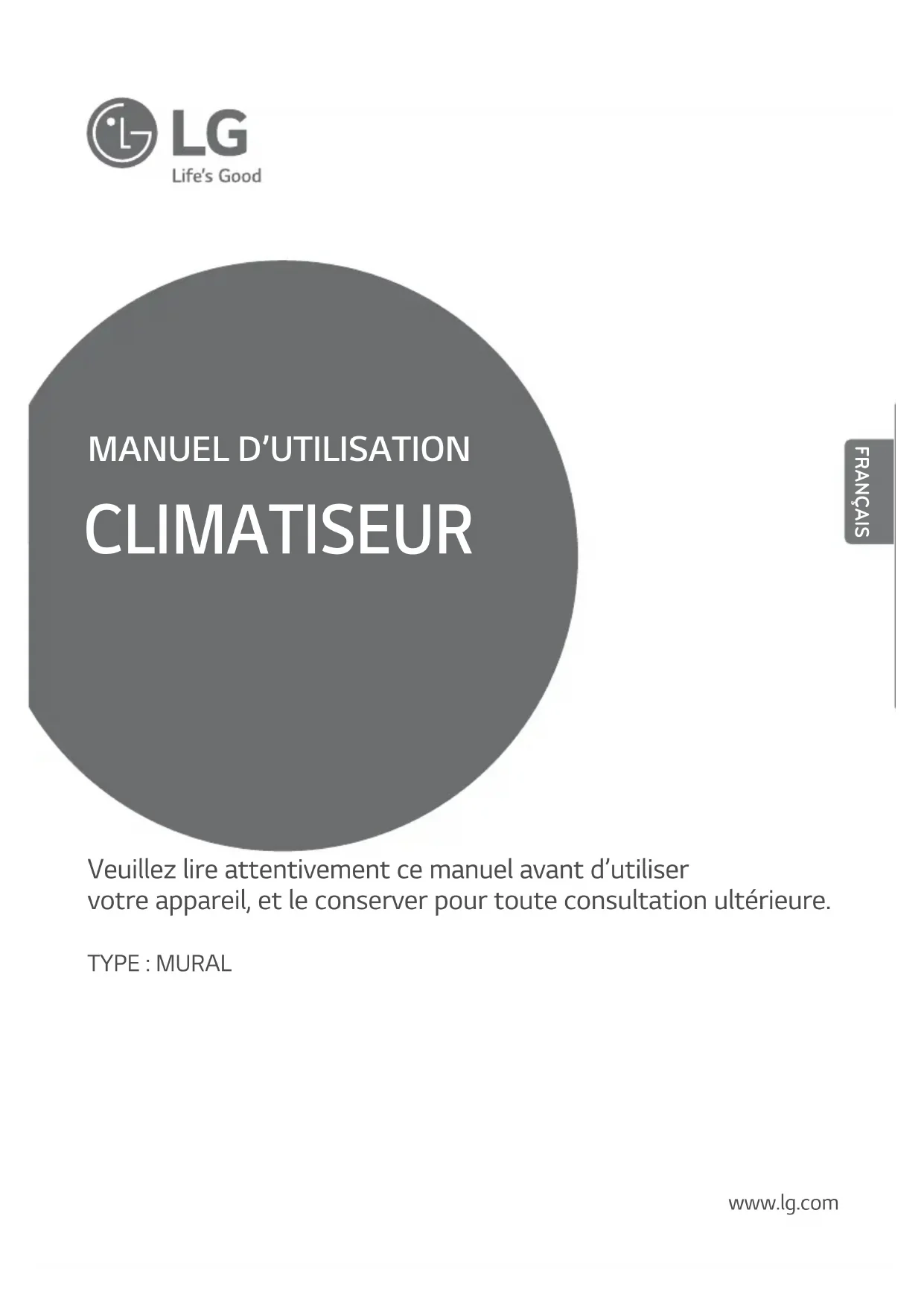

MODE D'EMPLOI USUW246K3A0 LG

Veuillez lire attentivement ce manuel avant d'utiliser votre appareil, et le conserver pour toute consultation ultérieure.

TYPE: MURAL

Astuces pour economiser l'energie

Nous vous donnons ici quelques astuces qui vous permettront de minimiser la consommation d'énergie lorsque vous utilisez le climatiseur. Vous pouvez utiliser un climatiseur de manière plus efficace en vous référant aux instructions ci-dessous.

• Evitez un refroidissement excessif des unités intérieures. Une telle application pourrait représenter un danger pour votre santé et entraîner une plus grande consommation de courant.
• Evitez d'exposer le climatiseur aux rayons solaires à l'aide des rideaux ou des persiennes lorsqu'il est en marche.
• Maintenez les portes et les fenêtres complètement fermées lorsque vous utilisez le climatiseur.
• Ajustez le sens du débit d'air verticalement ou horizontalement pour permettre la circulation de l'air intérieur.
• Accélérez le ventilateur pour refroidir ou réchauffer rapidement l'air intérieur en peu de temps.
• Ouvrez régulièrement des fenêtres pour des besoins d'aération étant donné que la qualité de l'air intérieur peut se déterminer si vous utilisez le climatiseur pendant plusieurs heures.
• Nettoyez le filtre à air une fois toutes les 2 semaines. La poussière et la saleté qui se sont accumulées à l'intérieur du filtre à air peuvent empêcher la circulation de l'air ou réduire les fonctions de refroidissement / déshumidification.

Pour vos archives

Agrafez-vous reçu sur cette page dans le cas où vous en avez besoin pour conserver la date d'achat ou pour des besoins de garantie. Écrivez le numéro du modèle et le numéro de série ici:

Numéro du modèle:

Numéro de série:

Ces numéros sont disponibles sur l'étiquette de chaque côté du climatiseur.

Nom du distributeur:

Date d'achat:

Consignes de sécurité importantes

Respectez toujours les consignes suivantes pour éviter des situations dangereuses et garantir une performance optimale de votre produit.

Attention

Le non-respect de ces consignes peut être fatal ou provoquer des blessures graves.

Avertissement

Le non-respect de ces consignes peut provoquer des blessures légères ou endommager le produit.

Attention

• Cet appareil peut être utilisé par des enfants de plus de huit ans et des personnes souffrant d'une déficience physique, sensorielle ou mentale ou manquant d'expérience et de connaissances si elles sont sous surveillance ou ont reçu des instructions relatives à l'utilisation de l'appareil en toute sécurité et comprenant les risques en jeu. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance. Ne laissez pas les enfants de moins de trois ans s'approcher sans surveillance.
• Utilisez un disjoncteur/gré entre la source d'alimentation et l'unité. Vous devez installer un dispositif de déconnexion permettant de déconnecter correctement toutes les lignes d'alimentation.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne qualifiée autre pour éviter tout danger.
• Les travaux d'installation ou de dépannage effectués par des personnes non qualifiées peuvent vous exposer aux risques en même temps que les autres personnes. Appareil doit être installé conformément aux réglementations de câblage nationales.
• Les informations contenues dans ce manuel sont destinées à un technicien de maintenance qualifié qui maîtrise les consignes de sécurité et dispose d'outils et d'instruments de test appropriés.
• Le fait de ne pas lire attentivement et de ne pas respecter les instructions de ce manuel peut provoquer un dysfonctionnement de l'équipement, des dégâts matériels, des blessures individuelles et/ou la mort.
• Lorsque le cordon d'alimentation doit être remplacé, ce travail doit être effectué par du personnel autorisé utilisant uniquement des pièces de rechange d'origine.

Installation

• Utilisez un disjoncteur et un fusible standard en conformité aux estimations du climatiseur. Le fait de ne pas prendre ces mesures peut provoquer un choc électrique ou une défaillance du produit.
• Contactez un centre de service agréé lorsque vous installez le climatiseur ou lorsque vous le réinstallez ailleurs. Le fait de ne pas prendre ces mesures peut provoquer des blessures graves ou une défaillance du produit.
• Utilisez toujours une fiche et une prise d'alimentation avec une prise de terre. Le fait de ne pas prendre ces mesures peut provoquer un choc électrique ou une défaillance du produit.
• Installez le panneau et le couvercle de la boîte de commande de façon sécurisée. Une mauvaise installation peut provoquer une explosion ou un incendie.
• Installez une sortie électrique et un disjoncteur dédiés avant d'utiliser le
• Utilisez un disjoncteur et un fusible standard en conformité aux estimations du climatiseur. Le fait de ne pas prendre ces mesures peut provoquer un choc électrique ou une défaillance du produit.
• Ne modifiez pas et ne prolongez pas le câble d'alimentation. Si le câble ou le cordon d'alimentation a des égratignures, s'il est usé ou endommagé, il doit être remplacé. Il peut provoquer un incendie ou un choc électrique.
• Faites attention lorsque vous déballez et installez le climatiseur. Le fait de ne pas prendre ces mesures peut provoquer des blessures graves ou une défaillance du produit.
• N'installez pas le climatiseur sur une surface instable ou dans un endroit où il peut tomber. Cela peut provoquer la mort, des blessures graves ou la défaillance du produit.
• Utilisez un gaz ininflammable (azote) pour rechercher les fuites et purger l'air. L'utilisation d'air comprimé ou de gaz inflammable peut provoquer un incendie ou une explosion.

Fonctionnement

• Ne laissez pas le climatiseur fonctionner pendant longtemps lorsque l'humidité est très élevée ou lorsqu'une porte ou une fenêtre a été laissée ouverte. Dans le cas contraire, cela peut provoquer la défaillance du produit. Assurez-vous que le cordon d'alimentation n'est pas tiré ou endommagé lorsque le climatiseur est en marche. Le fait de ne pas prendre ces mesures peut provoquer un incendie, un choc électrique ou une défaillance du produit.
• Ne placez aucun objet sur le cordon d'alimentation. Cela peut provoquer un choc électrique ou la défaillance du produit.
• Ne mettez pas le climatiseur en marche ou hors tension en branchant ou en débranchant le cordon d'alimentation. Cela peut provoquer un incendie ou un choc électrique.
• Évitez de toucher, de réparer ou de mettre le climatiseur en marche avec des mains mouillées. Cela peut provoquer un choc électrique ou la défaillance du produit.
• Ne placez pas un appareil de chauffage ou d'autres systèmes de chauffage à côté du câble d'alimentation. Cela peut provoquer un incendie, un choc électrique ou la défaillance du produit.
• Évitez que l'eau pénétre dans le climatiseur. Cela peut provoquer une explosion ou un incendie.
• Ne laissez pas de substances inflammables comme l'essence, le benzoène ou un diluant à côté du climatiseur. Elles peuvent provoquer une explosion ou un incendie.
• Ne laissez pas de substances inflammables comme l'essence, le benzoène ou un diluant à côté du climatiseur. Elles peuvent provoquer une explosion ou un incendie.
• En cas de fuite de gaz, ventiliez suffisamment le local avant d'utiliser le climatiseur de nouveau. Dans le cas contraire, ces fuites peuvent provoquer une explosion ou un incendie.
• Débranche la fiche d'alimentation si un bruit, une odeur ou la fumée proviennent du climatiseur. Dans le cas contraire, cela peut provoquer une explosion ou un incendie.
• Arrêtez le climatiseur et fermez la fenêtre en cas d'orage ou d'ouragan. Si possible, enlevez le produit de la fenêtre avant que survienne l'ouragan.
• Ne touchez pas le filtre electrostatique après avoir ouvert la grille avant. Le fait de ne pas prendre ces mesures peut provoquer un choc électrique ou une défaillance du produit.
• Contactez un centre de service agréé lorsque le climatiseur est plongé dans l'eau en cas d'inondation. Dans le cas contraire, cela peut provoquer une explosion ou un incendie.
• Prenez des précautions pour que l'eau n'entre pas dans le produit. Assurez-vous qu’il existe une ventilation suffisante lorsque ce climatiseur et un appareil de chauffage sont utilisés de façon simultanée. Le fait de ne pas prendre ces mesures peut provoquer l’incendie, des blessures graves ou une défaillance du produit.
• Mettez le système hors tension et débranchez la fiche d'alimentation lorsque vous nettoyez ou réparez le climatiseur. Le fait de ne pas prendre ces mesures peut provoquer la mort, des blessures graves ou une défaillance du produit.
• Débranche la fiche d'alimentation lorsque le climatiseur n'est pas utilisé pendant une période prolongée. Dans le cas contraire, cela peut provoquer la défaillance du produit.
• Ne placez aucun objet sur le climatiseur. Cela peut provoquer la défaillance du produit.
• Pour le nettoyage interne, veuillez contacter un Centre de Service Agréé ou un concessionnaire. N'utilisez pas de détergents corrosifs ; ils corrodent ou endommagent l'unité. Les détergents corrosifs peuvent aussi provoquer les pannes, l'incendie ou le choc électrique.
• Ce climatiseur n'est pas destiné à être utilisé par des personnes (y compris des enfants) souffrant de déficience physique, sensorielle ou mentale, ou n'ayant pas l'expérience et les connaissances suffisantes, à moins qu'elles ne soient sous surveillance ou qu'elles aient reçu des instructions relatives à l'utilisation du climatiseur de la part d'une personne responsable de leur sécurité.
• Surveillez les enfants afin qu'ils ne jouent pas avec l'appareil.

Installation

Assurez-vous qu'il n'existe aucune fuite du réfrigérant après avoir installé ou dépanné le climatiseur. Dans le cas contraire, cela peut provoquer la défaillance du produit. - Installez le tuyau de vidange correctement pour une évacuation normale de l'eau de condensation. Dans le cas contraire, cela peut provoquer la défaillance du produit. - Maintenez le niveau même en installant le produit. - Installez le climatiseur dans un endroit où les bruits provenant de l'unité extérieure ou le gaz d'échappement ne vont pas indisposer les voisins. Le fait de ne pas prendre ces mesures peut provoquer des conflits entre les voisins. - Lors du transport de l'équipement, il faut au moins 2 ou plusieurs personnes, ou un chariot élévateur à fourche. Le transport du produit peut provoquer des blessures graves. - N'installez pas le climatiseur dans un endroit où il sera exposé directement au vent de mer (embrun sale). Cela peut provoquer la défaillance du produit.

Fonctionnement

• N'exposez pas les personnes, les animaux ou les plantes au froid ou au vent chaud provenant du climatiseur. Cela peut provoquer des blessures graves.
• N'utilisez pas le produit pour des fins spéciales, notamment pour la préservation des aliments, des objets d'art, etc. Il s'agit d'un climatiseur utilisé pour le confort du consommateur, et non d'un système de réfrigération de précision.
• Ne bloquez pas la circulation de l'air de sortie ni d'entrée. Cela peut provoquer une explosion ou la défaillance du produit.
• N'utilisez pas de produits de nettoyage ou de solvants puissants lorsque vous nettoyez le climatiseur, ne lavez pas le produit avec des jets d'eau. Utilisez un tissu doux. Le non-respect de ces consignes peut provoquer des blessures graves ou la défaillance du produit.
• Ne touchez jamais les parties métalliques du climatiseur lorsque vous retirez le filtré à air. Cela peut provoquer des blessures graves ou la défaillance du produit.
• Ne placez aucun objet sur le climatiseur. Cela peut provoquer la défaillance du produit.
• Insérez toujours le filtre de façon appropriée après le nettoyage. Nettoyez le filtre toutes les deux semaines ou plus régulièrement le cas échéant.
• N'introduisez pas les mains ou d'autres objets à travers la sortie ou l'entrée d'air lorsque le climatiseur est en marche. Cela peut provoquer un choc électrique.
• Ne buvez pas l'eau évacuée du climatiseur. Cela peut provoquer de graves problèmes de santé.
• Utilisez un tabouret ou une échelle solides lors du nettoyage, de la maintenance ou du dépannage du climatiseur en hauteur. Le fait de ne pas prendre ces mesures peut provoquer des blessures graves ou une défaillance du produit.
• Ne mélangez pas les piles de la télécommande avec d'autres types de piles, encore moins les piles neuves avec usées. Dans le cas contraire, cela peut provoquer la défaillance du produit.
• Ne rechargez pas et ne démontez pas les piles. Dans le cas contraire, cela peut provoquer une explosion, un incendie ou des blessures graves.
• Arrêtez d'utiliser la télécommande s'il y a fuite de fluide au niveau des piles. Si votre habits ou votre peau sont exposés au liquide de la pile provenant de la fuite, nettoyez-les avec de l'eau potable. Dans le cas contraire, cela peut provoquer des blessures graves.
• Si vous avez le fluide de la pile provenant d'une fuite, lavez soigneusement l'intérieur de votre bouche, puis consultez un médecin. Dans le cas contraire, cela peut provoquer de graves problèmes de santé.

Plages de fonctionnement

Le tableau ci-dessous indique les plages de températures auxquelles le climatiseur peut fonctionner.

Capacité M	Mode Température interieure	Température extérieure
9,12k	Mode refroidissement	18 °C~32 °C -10 °C~48 °C
	Mode chauffage 16	°C~30 °C -10 °C~24 °C
18,24k	Mode refroidissement	18 °C~32 °C -15 °C~48 °C
	Mode chauffage 16	°C~30 °C -10 °C~24 °C

7 Avant l'utilisation

7 Composants 8 Utilisation de la télécommande

10 Fonctions de BASE

10 Refroidissement de votre local 10 Chauffage de votre local 10 Élimination de l'humidité 11 Ventilation de votre local 11 Réglage de la vitesse de ventilation 11 Réglage de la direction du début d'air 11 Réglage de la minuterie 11 - Réglage de l'heure actuelle 12 - Mise en marche automatique du climatiseur à une heure prédéfinie. 12 - Arrêt automatique du climatiseur à une heure prédéfinie. 12 - Suppression des paramètres de la minuterie 12 - Configuration du mode veille

13 Fonctions avancees

13 Modification rapide de la température ambiante 13 Purification de l'air intérieur 13 Fonction Autonetvoyage 13 Affichage de la consommation d'énergie actuelle 14 Fonctionnement automatique 14 Mode changement automatique 15 Mode silencieux 15 Mode de contrôle de l'énergie 15 Luminosité de l'écran d'affichage 16 Utilisation de la fonctionnalité Soft air à touche unique 16 Mise en marche du climatiseur sans télécommande 17 Smart Diagnosis 18 Redémarrage automatique du climatiseur

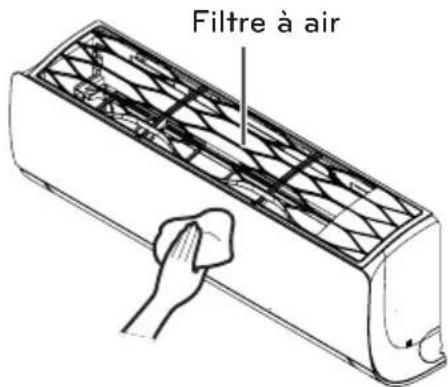

Maintenance

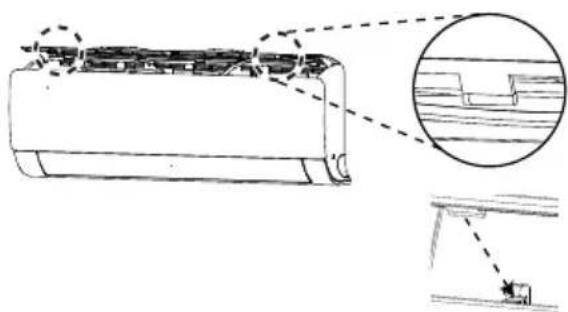

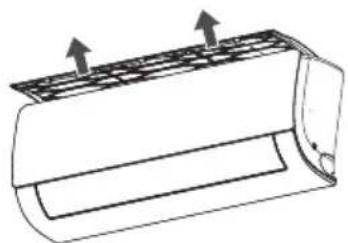

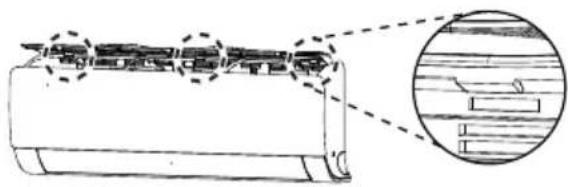

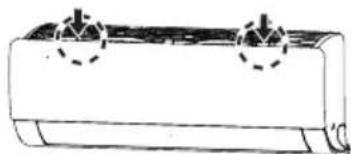

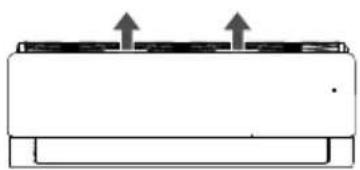

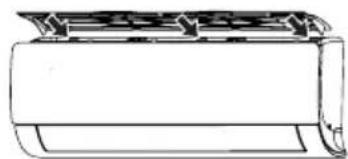

21 Nettoyage du filtre à air 21 Assemblage du filtre à air

22 DEPANNAGE

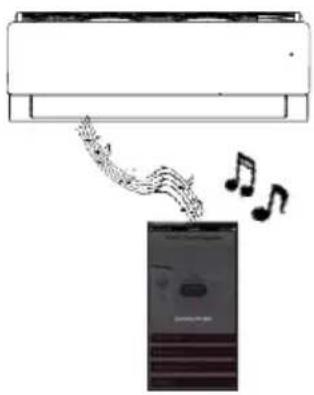

22 Fonction de diagnostic automatique 22 Avant une demande de service

Composants

Composants Le composant peut varier selon le modèle.

Remarque

Le nombre de témoins de fonctionnement et leurs positions peuvent varier, en fonction du modèle de climatiseur.

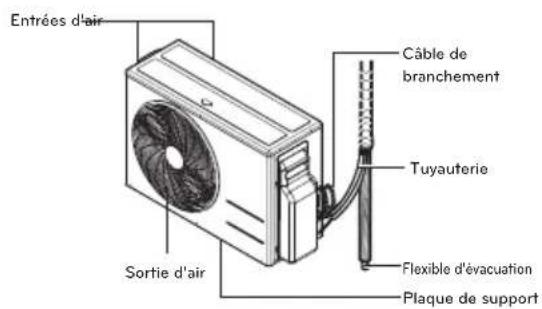

Unité extérieure

9,12k 18k

24k Le composant peut varier selon le modèle.

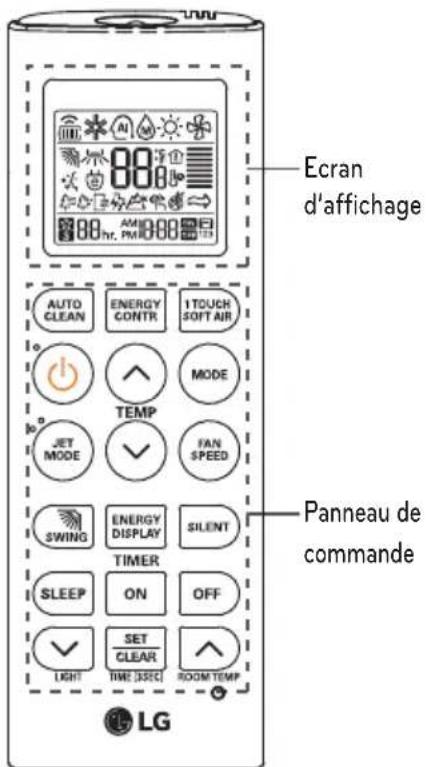

Utilisation de la télécommande

Vous pouvez utiliser le climatiseur plus facilement avec la télécommande. Les boutons correspondant aux fonctions supplémentaires sont disponibles au-dessous du couvercle de la télécommande.

Avertissement

Les précautions suivantes s'appliquent aux modèles commercialisés en France. Lorsque le mode chauffage seul est réglé, seules les fonctions chauffage et circulation de l'air sont disponibles. Les fonctions refroidissement, inversion automatique et déshumidification sont indisponibles. Si le climatiseur est éteint alors que la télécommande sans fil est réglée sur la fonction refroidissement, inversion automatique ou déshumidification, il ne se rallumera pas. Éteignez le climatiseur après avoir réglé la télécommande sans fil sur la fonction chauffage ou circulation de l'air, puis rallumez-le.

Panneau de commande	Ecran d'affichage	Description
AUTO CLEAN		Touchche AUTO CLEAN: permet d'activer la fonction d'autonettoyage.

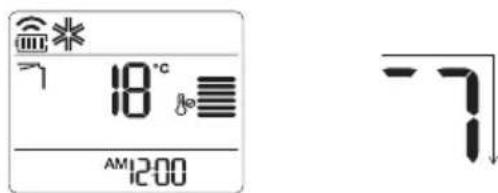

1TOUCH SOFT AIR		Bouton air doux: réglez facilement la direction du flux d'air pour empêcher le souffle direct.
SLEEP		Bouton automatique mode veille*: permet de régler le fonctionnement automatique du mode veille.
	88°	Boutons de réglage de la température: permet d'ajuster la température ambiente lors du refroidissement et du chauffage.
	-	Bouton de mise en marche/arrêt: permet demettre le système en marche/hors tension.
FAN SPEED		Bouton de réglage de la vitesse du ventilateur inéterieur: permet de régler la vitesse de ventilation.
MODE		Bouton de sélection du mode de fonctionnement*: permitted de sélectionner le mode de fonctionnement.Mode refroidissement (*) / Fonctionnement automatique ou Changement automatique (A) / Fonctionnement de déshumidification (D) / Fonctionnement du chauffage (O) / Circulation de l'air (S)

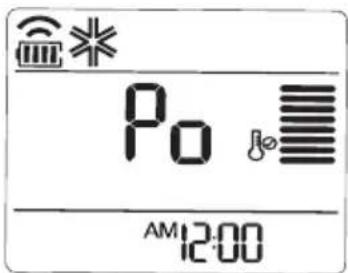

JFT MODE	Po	Bouton de chauffage/refroidissement par jet d'air*: permitted de chauffer ou de refroidir la température interieure en peu de temps.
SWING		Bouton direction du début d'air: permit de régler le sens de la circulation de l'air, horizontally.
ON OFF	2000	Bouton de minuterie: permitted de régler l'heure de début/fin.
SILENT		Bouton des fonctions et de navigation*: permitted de régler l'heure et de configurer des fonctions spéciales.Permet d'activer le mode silencieux./ Permet d'activer le mode de contrôle de l'énergie/. Les modes silencieux et de contrôle de l'énergie ne sont pas disponibles simultanément.
ENERGY CONTR		Permet de régler la luminosité de l'affichage de l'unité interieure
ROOMTEMP	-	Permet de régler la luminosité de l'affichage de l'unité interieure
LIGHT	-	Touchche ENERGY DISPLAY: permitted d'afficher ou de masquer les informations relatives à l'énergie.
ENERGY DISPLAY	-	Bouton Configurer/Supprimer: permitted de configurer ou d'annuler des fonctions. Permet également de régler l'heure si vous la maintenance enfoncée pendant 3 secondes.
SET CLEAR TME SEKI	-	Bouton de réinitialisation: Permit de réinitialiser les paramètres du climatiseur.

• Il est possible que certaines fonctions ne soient pas prises en charge selon le modèle.

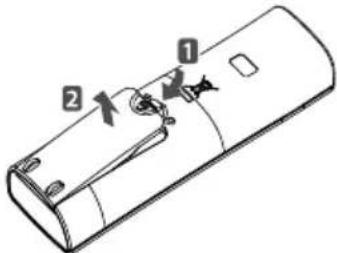

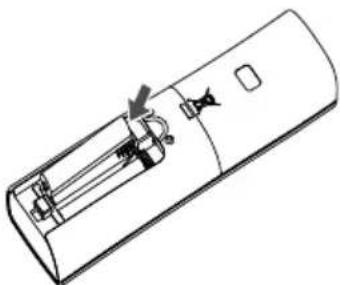

Insertion des piles

Insérez les piles avant d'utiliser la télécommande. Le type de piles utilisé est AAA (1,5 V).

Enlevez le couvercle du compartiment à piles.

2 Insérez les nouvelles piles + et - assurez-vous que les bornes de ces piles sont placées correctement.

3 Remettez le couvercle du compartiment à piles en place.

Remarque

Si l'écran d'affichage de la télécommande commence à s'éteindre, remplacez les piles.

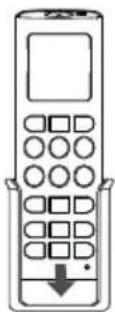

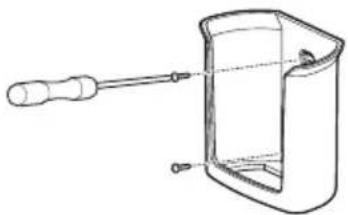

Installation du support de la télécommande

Installez le support à l'abri du contact direct avec les rayons du soleil pour protéger la télécommande.

1 Choisissez un endroit sécurisé et facilement accessible.

2 Installez le support en fixant solidement les 2 vis à l'aide d'un tournevis.

3 Glissez la télécommande à l'intérieur du support.

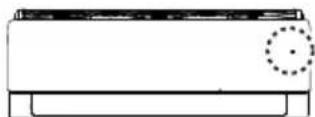

Méthode de fonctionnement

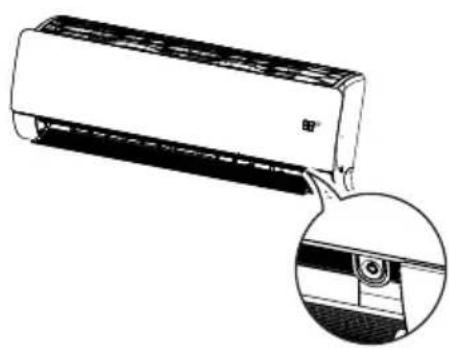

Orientez la télécommande vers le récepteur de signaux en bas du climatiseur pour le mettre en marche.

Remarque

• La télécommande peut mettre d'autres appareils électroniques en marche si vous la pointez sur ces appareils. Assurez-vous que vous avez orienté la télécommande vers le récepteur de signaux du climatiseur. Pour un fonctionnement approprié, utilisez un tissu doux pour nettoyer l'émetteur et le récepteur.

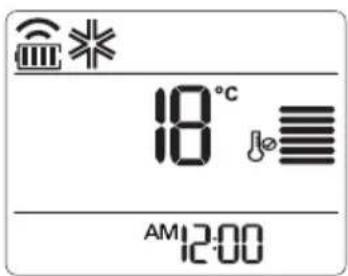

Refroidissement de votre local (mode refroidissement)

1 Appuyez sur (MODE) pour mettre le système en marche. 2 Appuyez sur MODE plusieurs fois pour sélectionner le mode refroidissement.

• s'affiche à l'écran.

Appuyez sur ou pour régler la température de votre choix.

-La plaque des températures se situe entre 18°C (64^) 30^ (86^)

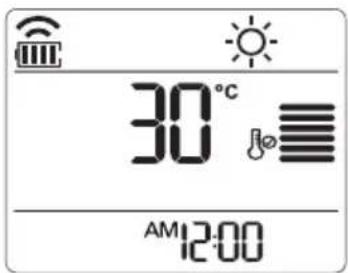

Chauffage de votre local (mode chauffage)

1 Appuyez sur pour mettre le système en marche. 2 Appuyez sur mode chauffage.

• s'affiche à l'écran.

Appuyez sur ou pour régler la température de votre choix.

-La plaque des temperatures se situe entre 16°C (60^) 30^ (86^)

Remarque

Les modèles Refroidissement uniquement ne prennent pas cette fonction en charge.

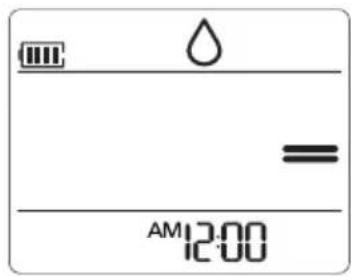

Élimination de l'humidité (fonctionnement de déshumidification)

Ce mode permet d'éliminer une humidité excessive dans un milieu caractérisé par un niveau d'humidité élevé ou pendant la saison des pluies, pour empêcher que la moisissure s'installe dans le système. Ce mode permet également d'ajuster automatiquement la température ambience et la vitesse de ventilation pour maintenir un niveau d'humidité optimal.

1 Appuyez sur ⑥ pourmettrelesysteme en marche. 2 Appuyez sur M03E plusieurs fois pour selectionner le mode deshumidification.

• s'affiche à l'écran.

Remarque

• Dans ce mode, vous ne pouvez pas régler la température ambiante ; elle est réglée automatiquement. Par ailleurs, la température ambiante ne s'affiche pas à l'écran.

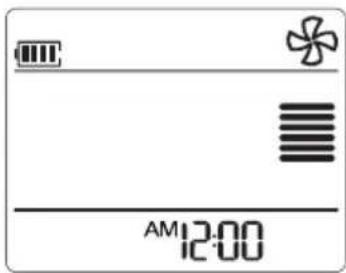

Ventilation de votre local (mode circulation de l'air)

Ce mode permet seulement à l'air intérieur de circuler sans modifier la température ambiant.e.

1 Appuyez sur pour mettre le système en marche. 2 Appuyez sur MODE plusieurs fois pour sélectionner le mode circulation de l'air.

• s'affiche à l'écran.

3 Appuyez sur pour régler la vitesse de ventilation.

Réglage de la vitesse du ventilateur

1 Appuyez plusieurs fois sur la touche (PN) pour régler la vitesse du ventilateur.

• Sélectionnez si vous souhaitez une ventilation naturelle.

La vitesse du ventilateur s'ajuste automatiquement.

afficheur de la télécommande		Vitesse
Remarque	unité intérieure
	F5	Haut
	F4	Milieu - Haut
	F3	Milieu
	F2	Milieu - Bas
	F1	Bas
	température régée	Vent Naturel

Remarque

L'afficheur de l'unité intérieure affiche l'indication 5 secondes seulement, puis revient à la température régée.

Réglage de la direction du débit d'air

1 Pour régler la direction du début d'air sur un plan horizontal, appuyez plusieurs fois et sélectionnez la direction souhaitée.

• Sélectionnez pour régler automatiquement la direction du début d'air.

Remarque

• Il est possible que le réglage de la direction du débit d'air sur le plan vertical ne soit pas pris en charge en fonction du mode.
• Le réglage arbitraire du déflecteur d'air peut causer la défaillance du produit.
• Si vous redémarrez le climatiseur, il commence à fonctionner avec la direction définie précédemment pour la circulation de l'air, par conséquent, il est possible que le déflecteur d'air ne corresponde pas à l'icone affichée sur la télécommande.

Lorsque ce scénario se présente, appuyez sur pour régler la direction du débit d'air de nouveau.

Réglage de la minuterie

Vous pouvez utiliser la fonction de la minuterie pour économiser l'énergie et utiliser le climatiseur de façon plus efficace.

Réglage de l'heure actuelle

• L'icône de AM/PM se met à vaciller en bas de l'écran d'affichage.

2 Appuyez sur ou pour les sélectionner. 3 Appuyez sur SET pour terminer. CLEAR

Mise en marche automatique du climatiseur à une heure prédéfinie.

1. Appuyez sur ON.

• L'icône suivante se met à vaciller en bas de l'écran d'affichage.

2 Appuyez sur ou pour les sélectionner. 3 Appuyez sur SET pour terminer. CLEAR 4 Lors du réglage de la minuterie, l'heure et l'icone ON apparaissent sur l'écran d'affichage, indiquant que l'heure souhaitée est sélectionnée.

Arrêt automatique du climatiseur à une heure prédéfinie.

Appuyez sur OFF

• L'icône suivante se met à vaciller en bas de l'écran d'affichage.

2 Appuyez sur ou pour les sélectionner. 3 Appuyez sur SET pour terminer. CLEAR 4 Lors du réglage de la minuterie, l'heure et l'icône OFF apparaissent sur l'écran d'affichage, indiquant que l'heure souhaitée est sélectionnée.

Suppression des paramètres de la minuterie

1 Appuyez sur la touche ON ou OFF pour sélectionner le réglage programme à annuler. 2 Appuyez sur SET CLEAR

• Pour supprimer tous les paramètres de la minuterie, appuyez sur SET CLEAR.

Réglage du mode veille

Utilisez le mode veille pour éteindre le climatiseur automatiquement lorsque vous allez vous coucher.

1. Appuyez sur la touche () pour allumer l'appareil. 2. Appuyez sur la touche (SLEEP). 3. Appuyez sur la touche ou pour sélectionner la durée (jusqu'à 7 heures). 4. Appuyez sur la touche SET pour terminer. CLEAR

• Dans le mode veille, apparaît dans l'afficheur.
• Exemple : 1 Hr

afficheur de la télécommande afficheur de l'unité intérieure

Remarque

• Dans les modes refroidissement et déshumidification, la température augmente de 1°C après 30 minutes et de 1°C de plus après encore 30 minutes pour un sommeil plus confortable.
• La température augmente jusqu'à 2 °C de plus que la température prédéfinie.
• Dans le mode veille, vous ne pouvez pas modifier la vitesse du ventilateur. Le ventilateur est réglé sur une vitesse très lente en mode refroidissement et sur une vitesse lente en mode chauffage.
• L'afficheur de l'unité intérieure affiche la durée de 1 heure à 7 heures pendant 5 secondes seulement, puis revient à la température régée.

Fonctions avanceses

Le climatiseur offre certaines fonctions supplémentaires avancées.

Modification rapide de la température ambiantemode refroidissement par jets d'airchauffage

Ce mode vous permet de refroidir ou de réchauffer l'air intérieur rapidement en été ou en hiver respectivement.

1 Appuyez sur ⑥ pour permettre le système en marche. 2 Appuyez sur _CCSD^p

• Affiche à l'écran.

• En mode refroidissement par jets d'air, un air intense souffle à une température de 18°C (64°F) pendant 30 minutes.
• En mode chauffage, un air intense souffle à une température de 30°C (86°F) pendant 30 minutes.

Remarque

• En mode Circulation de l'air, Auto ou Changement automatique, cette fonction ne peut pas être utilisée.
• Il est possible que cette fonction ne soit pas prise en charge selon le modèle.

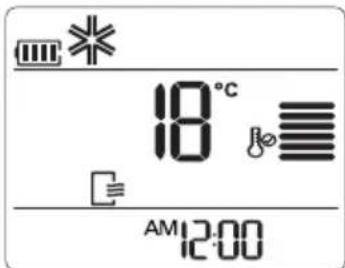

Fonctionnement de l'autonettoyage

En mode Refroidissement et Déshumidification, l'humidité est produite dans l'unité intérieure. Utilisez la fonction de nettoyage automatique pour enlever cette humidité.

1 Appuyez sur pour permettre le système en marche. 2 Appuyez sur.

• s'affiche à l'écran.

• Si vous éteignez l'appareil, le ventilateur fonctionne pendant 30 minutes et nettoie l'intérieur de l'unité interne.

Remarque

Certains boutons ne peuvent pas être utilisés pendant que la fonction de nettoyage automatique est activée.

Affichage de la consommation d'énergie actuelle

La fonction permet d'afficher la quantité d'électricité générée sur l'écran de l'unité intérieure tandis que l'appareil fonctionne.

1 Appuyez sur pour la mise en marche.

2 Appuyez sur

• La consommation d'énergie instantanée est affichée quelques instants sur l'écran de l'unité intérieure.

Remarque

Lors de la saisie d'une fonction, elle n'est pas affichée separately sur la télécommande. - Il peut y avoir un écart entre la puissance réelle et celle affichée à l'écran.

Modèles refroidissement uniquement

Dans ce mode, la vitesse de ventilation et la température sont régulées automatiquement, en fonction de la température ambiante.

1 Appuyez sur ⑦ pour permettre le système en marche. 2 Appuyez sur MOE plusieurs fois pour sélectionner le mode automatique. 3 Appuyez sur ou pour sélectionner le code de fonctionnement souhaité si la température est supérieure ou inférieure à la température souhaitée.

CodeDescription
2	Refroidissement
1	Refroidir légarement
0	Maintenez la température ambiente
-1	Chauffer légarement
-2	Chauffage

Remarque

• Dans ce mode, vous ne pouvez pas régler la vitesse de ventilation, mais vous pouvez régler le déflecteur d'air pour qu'il tourne automatiquement.
• Il est possible que cette fonction ne soit pas prise en charge selon le modèle.

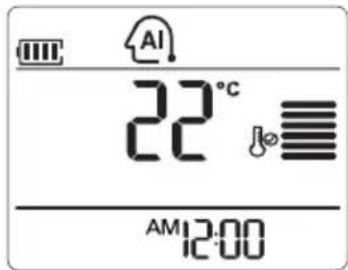

Mode de changement automatique

Ce mode permet de changer automatiquement le mode de fonctionnement pour maintenir la température définie à ± 2^

1 Appuyez sur pour mettre le système en marche. 2 Appuyez sur (MOE) plusieurs fois pour sélectionner le Mode changement automatique. - A/s'affiche à l'écran.

3 Appuyez sur ou pour régler la température de votre choix. - La plaque des températures se situe entre 18°C (64^) 30^ (86^) 4 Appuyez sur plusieurs fois pour sélectionner régler la vitesse de ventilation.

Remarque

Il est possible que cette fonction ne soit pas prise en charge selon le modèle.

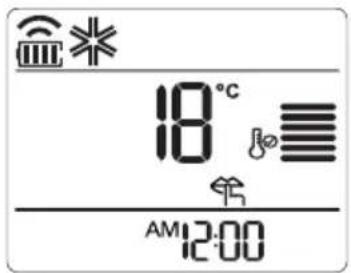

Mode silencieux

Ce mode diminue le bruit généré par l'unité extérieure afin de ne pas gêner les voisins. La pression acoustique de l'unité extérieure dans les modes refroidissement et chauffage est réduite de 3 dB par rapport au niveau sonore nominal.

1. Appuyez sur la touche ( ) pour allumer l'appareil. 2. Appuyez sur la touche SENTE. -s affiche dans l'afficheur.

Le mode silencieux est disponible dans les conditions de température suivantes.

• Intervalle de température possible en refroidissement: Intérieur 18°C (64°F) ~ 30°C (86°F), Exterieur 18°C (64°F) ~ 43°C (109°F)
• Intervalle de température possible en chauffage : Intérieur 16°C (60^) 30^ (86^), Exterieur 6°C (43^) 24^ (75^)

Remarque

• Réglage disponible uniquement pendant le fonctionnement de l'appareil. Les modes silencieux et de contrôle de l'énergie ne sont pas disponibles simultanément. Si vous activez le mode de contrôle de l'énergie alors que le mode silencieux est actif, ce dernier est désactivé et le mode de contrôle de l'énergie est activé.
• Il est possible que la capacité diminue lorsque le mode silencieux de l'unité extérieure est sélectionné.
• En mode Air Circulation (circulation de l'air) et Humidity (humidité), cette fonction ne peut pas être utilisée.

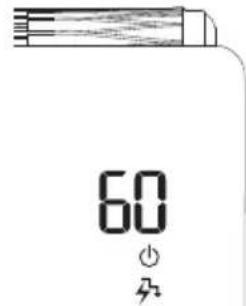

Mode de contrôle de l'énergie

Ce mode permet d'économiser l'énergie. (réglage disponible en mode refroidissement d'air) Entrée de l'énergie1: La consommation d'énergie en mode refroidissement est diminuée de 20% par rapport à la capacité nominale.

Entrée de l'énergie2: La consommation d'énergie en mode refroidissement est diminuée de 40% par rapport à la capacité nominale.

1. Appuyez sur la touche ON/OFF pour allumer l'appareil. 2. Appuyez sur la touche ENFRAY. CONTR. s'affiche dans l'afficheur.

Entrée de l'étape1 Entrée de l'étape2

Le Mode de contrôle de l’énergie est disponible dans les conditions de température suivantes. - Intervalle de température possible en refroidissement:

Intérieur 18°C (64^) 30^ (86^) Extérieur 21^(70^) 32^ (90^)

Remarque

• En mode Cooling (froid), il est possible d'utiliser cette fonction.
• Chaque fois que vous appuyez sur la touche de contrôle de l'énergie sur la télécommande sans fil, les fonctions des étapes 1 et 2 sont répétées et permutées. La température voulue apparait pendant 5 secondes.
• Il est possible que la capacité diminue lorsque le mode silencieux de l'unité extérieure est sélectionné.

Luminosité de l'écran d'affichage

Vous pouvez régler la luminosité de l'écran d'affichage de l'unité intérieure.

1 Appuyez sur

Allumez/éteignez l'écran d'affichage

Remarque

Il est possible que cette fonction ne soit pas prise en charge selon le modèle.

Utilisation de la fonctionnalité soft air à touche unique (fonctionnement de l'option comfort vane)

L'option Comfort vane permet de choisir en toute commodité la position de préréglage afin de dévier l'airié d'air de sorte que le flux ne soit pas directement dirigé sur les personnes se trouvant dans la pièce.

1 Appuyez sur ⑥ pour mesure sous tension. 2 Appuyez sur tous plusieurs fois et sélectionnez la direction souhaitée.

s'affiche à l'écran.

[afficheur de la télécommande] [afficheur de l'unité intérieure]

[afficheur de la télécommande] [afficheur de l'unité intérieure]

Remarque

Appuyer sur WOEO ou Fpendant le fonctionnement de I'option Comfort vane désactivera cette fonctionnalité. Appuyer sur pendant le fonctionnement de l'option Comfort vane désactivera cette fonctionnalité et enclenchera l'oscillation automatique à la verticale. - Lorsque cette fonctionnalité est désactivée, l'ailette horizontally fonctionne automatiquement selon le mode choisi. L'afficheur de l'unité interieure affiche l'indication 5 secondes seulement, puis revient à la température régée.

Mise en marche du climatiseur sans télécommande

Vous pouvez utiliser le bouton On/Off (mise en marche/arrêt) de l'unité intérieure pour mettre le climatiseur en marche lorsque la télécommande est indisponible. Toutefois, la vitesse de ventilation est réglée sur Élevée.

1. Ouvrez le volet horizontal. 2. Appuyez sur la touche Marche/Arrêt.

Remarque

Le moteur pas à pas peut être cassé, mais le volet horizontal s'ouvre rapidement.

• Le composant peut varier selon le modèle.
• Pour les modeles de chauffage et de refroidissement, le mode de fonctionnement change en fonction de la température ambiente.

Température ambiente	Température définie	Mode de fonctionnement
Au-dessus de 21 °C	24 °C	ModeCHAUFFAGE
Au-dessus de 21 °C et au-dessous de 24 °C	23 °C	Mode déshu-midification
Au-dessus de 24 °C	22 °C	Mode re-froidissement

• Pour les modèles Refroidissement uniquement, la température est définie sur 22°C.

Le Smart Diagnosis vous permet de vérifier facilement les informations relatives à l'entretien d'un appareil.

• Il vous permet de consulter l'état de fonctionnement du climatiseur.
• Il facilite la compréhension des messages d'erreur.
• Il vous aide à améliorer les performances de l'appareil et à prolonger sa durée de vie.

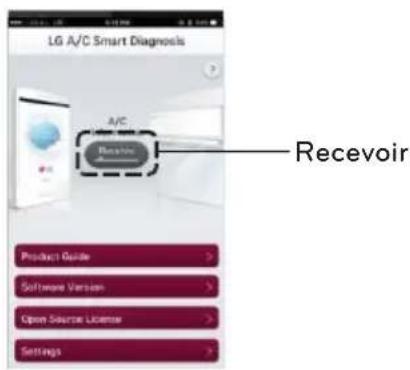

1 Cherchez et téléchargez "LG A/C Smart Diagnosis" dans Google Play Store ou l'App Store. 2 Appuyez sur le bouton "Recevoir" sur l'écran principal de votre téléphone.

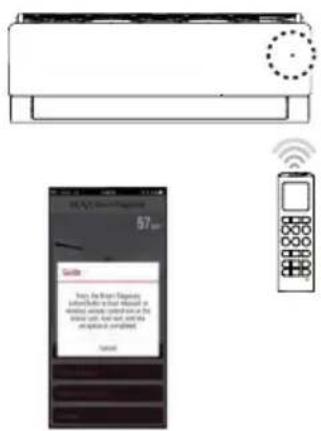

3 Maintenez enfoncée la touche de la télécommande sans fil pendant 5 secondes en dirigeant cette dernière vers l'unité intérieure.

Maintenez le microphone de votre téléphone après l'unité interieure. Le signal sonore sera reçu par votre téléphone.

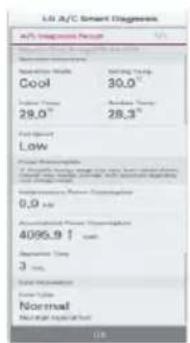

5 Vérifiez les informations reçues sur votre téléphone.

Remarque

Assurez-vous que le bruit de fond est réduit au minimum, sinon le téléphone risque de ne pas pouvoir recevoir correctement le signal sonore de l'unité intérieure.

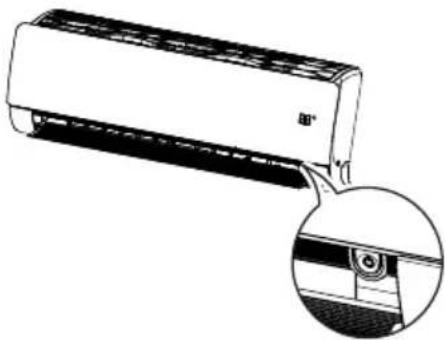

Redémarrage automatique du climatiseur

Lorsque le climatiseur est remis en marche après une coupure électrique, cette fonction permet de restaurer les paramètres précédents. Cette fonction est une configuration par défaut.

Maintenez le bouton Mise en marche/Arrêt enfoncé pendant 6 secondes.

• L'unité émettra un signal sonore deux fois et le voyant clignotera deux fois à quatre reprises.

• Le composant peut varier selon le modèle.
• Pour réactiver cette fonction, maintenez le bouton Mise en marche/Arrêt enfoncé pendant 6 secondes. L'unité émettra un signal sonore deux fois et le voyant clignotera 4 fois.

Remarque

Si vous maintenez le bouton On/Off enfoncé pendant 3 à 5 secondes au lieu de 6 secondes, l'unité va basculer en mode test. En mode test, le climatiseur émet un air intense pour le refroidissement pendant 18 minutes avant de retourner aux paramètres par défaut.

Maintenance

Si le climatiseur ne va pas être utilisé pendant une période prolongée, séchez le climatiseur pour le maintenir dans son meilleur état.

1. Séchez le climatiseur à fond en activant le mode Fan (ventilateur) pendant 3 à 4 heures, puis débranchez le cordon d'alimentation. Il se peut que l'intérieur soit endommagé si de l'humidité subsiste dans les composants. 2. Avant d'utiliser le climatiseur à nouveau, séchez une fois de plus les composants internes du climatiseur en activant le mode Fan (ventilateur) pendant 3 à 4 heures. Cela aide à supprimer les odeurs éventuelles résultant de l'humidité.

Nettoyez régulièrement le produit pour maintenir une performance optimale et prévenir une panne eventuelle.

Il est possible que cette fonction ne soit pas prise en charge selon le modèle.

• Le composant peut varier selon le modèle.

Type Description Intervalle
Filtre à air	Voir «nettoyage du filtré à air».	2 semaines
Unité in-tertrieure	Nettoyez la surface de l'unité intérieure à l'aide d'un chiffon sec et doux.	Régulièrement
	Nettoyez le tuyau d'évacuation bac de récapération. Tous les quatre mois
	Nettoyez le tuyau le bac de récapération. Une fois par an
	Nettoyez soignement l'échangeur thermique. Une fois par an
	Remplacez les piles de la télécommande. Une fois par an
Unité ex-tertrieure	Utilisez de la vapeur pour nettoyer les serpents de l'échangeur thermique et les orifices de ventilation du panneau (consultez un techni-cien).	Régulièrement
	Nettoyer le ventilateur. Une fois par an
	Nettoyez le tuyau le bac de récapération. Une fois par an
	Vérifiez que l'assemblage du ventilateur est bien serré. Une fois par an
	Vérifiez que les composants électriques tiennent bien en place avec des jets d'air.	Une fois par an
	Nettoyez les composants électriques avec des jets d'air. Une fois par an

Avertissement

• Mettez le système hors tension et débranchez le cordon d'alimentation avant d'effectuer des travaux de maintenance, sinon, cela peut provoquer un choc électrique.
• N'utilisez jamais une eau qui chauffe à plus de 40°C lorsque vous nettoyez les filtres. Celle-ci peut causer une déformation ou une décoloration.
• N'utilisez jamais des substances volatiles lorsque vous nettoyez les filtres. Elles peuvent endommager la surface du produit.
• Ne pas laver le filtre 3M avec de l'eau car le filtre risquerait d'être endommagé. (selon le modèle)

Remarque

• La position et la forme des filtres peuvent varier en fonction du modèle.
• Veillez à ce que les serpentins de l'échangeur de chaleur de l'unité extérieure soient nettoyés régulièrement, étant donné que la crasse qui s'est accumulée au niveau de ces serpentins peut réduire la performance du produit ou augmenter la consommation de l'énergie.

Nettoyage du filtre à air

Nettoyez le filtre à air une fois toutes les 2 semaines ou plus le cas échéant.

1 Mettez le système hors tension et débranchez le cordon d'alimentation. 2 Tout en maintenant enfoncé le bouton du filtre à air, soulevez-le légèrement.

• Le composant peut varier selon le modèle.

Tout en maintenant enfoncé le bouton du filtre à air, soulevez-le légèrement et sortez-le de l'unité.

• Le composant peut varier selon le modèle.

4 Nettoyez le filtre à l'aide d'un aspirateur ou avec de l'eau chaude.

• Si vous avez de la peine à enlever la saleté, lavez le filtre avec de l'eau tiède et un détergent.

5 Séchez le filtre à l'air.

Remarque

Le filtre à air peut être rompu quand il est plié.

Assemblage du filtre à air

Nettoyez le filtre à air une fois toutes les 2 semaines ou plus le cas échéant.

1 Mettez le système hors tension et débranchez le cordon d'alimentation.

2 Insérez les crochets du filtre à air dans la grille frontale.

3 Poussez les crochets vers le bas pour assembler le filtre à air.

4 Vérifiez sur les côtés de la grille frontale que le filtre à air est monté correctement.

Remarque

Si le filtre à air n'est pas correctement inséré, de la poussière et d'autres particules peuvent pénétrer dans l'unité intérieure. Si regarder l'unité intérieure de plus que lui, peut assembler le filtre supérieur facilement.

Fonction de diagnostic automatique

Ce produit comporte une fonction intégrée de diagnostic automatique. En cas d'erreur, le voyant de l'unité intérieure va clignoter avec des intervalles de 2 secondes. Si ce scénario se présente, contactez votre fournisseur ou un centre de service au niveau local.

Avant une demande de service

Veuillez vérifier les éléments suivants avant de contacter le centre de service. Si le problème persiste, contactez votre centre de service local.

Problème Causes probables Mesures correctives
Une odeur de roussi ou un bruit étrange provient du climatiseur.	-	Mettez le climatiseur hors tension, débranchez le cordon d'alimentation et contactez le centre de service.
Il y a fuite d'eau au niveau de l'unité interieure lorsque le ni-veau d'humidité est faible.
Le cordon d'alimentation est endommagé ou produit une chaleur excessive.
Un commutateur, un disjon-cateur (sécurities, mise à la masse) ou un fusible ne fonctionnent pas normalement.
Le climatiseur ne fonctionne pas.	Le climatiseur est dé-branché.	Vérifiez si le cordon d'alimentation est branché sur la sortie.
	Un fusible est grillé ou le cordon d'alimentation est bloqué.	Remplacez le fusible ou vérifiez si le disjoncteur a sauté.
	Il y a une coupure élec-trique.	Mettez le climatiseur hors tension lorsque su-vient une coupure électrique. Lorsque l'alimen-tation est restaurée, patiently pendant 3 minutes, puis mettez le climatiseur en marche.
	La tension est très éle-vée ou très faible.	Vérifiez si le disjoncteur a sauté.
	Le climatiseur s'est ar-rêté automatiquement à une heures prédéfinie.	Appuyez de nouveau sur le bouton de mise en marche.
Le climatiseur ne génére pas d'air frais.	L'air ne circule pas non-malement.	Assurez-vous que des rideaux, des persiennes ou de meubles nebloquent pas la façade avant du climatiseur.
	Le filtré à air est en-crassé.	Nettoyez le filtré à air une fois toutes les 2 se-maines. Voir «Nettoyage du filtré à air» pour plus d'informations.
	La température am-biante est très élevé.	En été, le refroidissement de l'air intéieur peut prendre plus de temps. Dans ce cas, sélection-nez le mode refroidissement par jets d'air pour refroidir l'air intéieur rapidement.
	L'air froid s'échappe du local.	Assurez-vous qu'il n'y a pas de fuite d'air au ni-veau des points de ventilation du local.
	La température souhai-tée est supérieure à la température définie.	Réglez la température souhaiitée à un niveau inférieur à la température actuelle.
	Il existe une source de chauffage à proximité du climatiseur.	Evitez d'utiliser un généateur de chaleur comme un four électrique ou un brûleur à gaz lorsque le climatiseur est en marche.
	Le mode circulation de l'air est sélectionné.	En mode circulation de l'air, l'air est soufflé du climatiseur sans refroidir ou chauffer l'air intéier. Changez le mode de fonctionnement en mode refroidissement.
Il est impossible de régler la vis-tesse de ventilation.	Le mode automatique, refroidissement par jet d'air ou déshumidifica-tion est sélectionné.	Dans certains modes de fonctionnement comme le mode refroidissement par jets d'air ou déshumidification, vous ne pouvez pas ré-gler la vitesse de ventilation. Sélectionnez un mode de fonctionnement qui vous permet de régler la vitesse de ventilation.
Il est impossible de régler la température.	Le mode circulation de l'air ou refroidissement par jets d'air est sélectionné.	Dans certains modes de fonctionnement comme le mode circulation de l'air ou refroidissement par jets d'air, vous ne pouvez pas ré-gler la température. Sélectionnez un mode de fonctionnement qui vous permet de régler la température.

5 Séchez le filtre à l'ombre.
