W186BH - Climatiseur LG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur de fenêtre
Marque	LG
Modèle	W186BH
Dimensions (L x H x P)	Environ 560 x 400 x 570 mm
Poids net	Environ 35 kg
Alimentation électrique	230 V / 50 Hz / 10 A (circuit dédié)
Puissance de refroidissement	Environ 5 300 W (18 000 BTU/h)
Consommation électrique (refroidissement)	Environ 1 800 W
Fluide frigorigène	R32 ou R410A (selon version)
Modes de fonctionnement	Refroidissement, Chauffage (modèles réversibles), Ventilation, Déshumidification

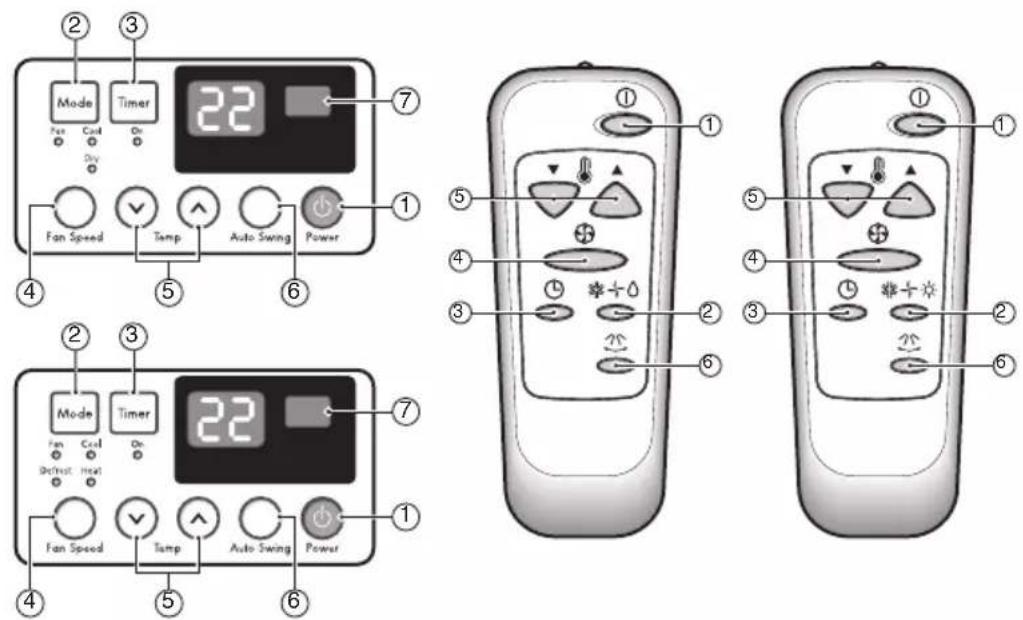

Commandes	Panneau de commande et télécommande
Thermostat	Réglable de 16 °C à 30 °C
Minuterie	Minuterie marche/arrêt jusqu'à 12 heures

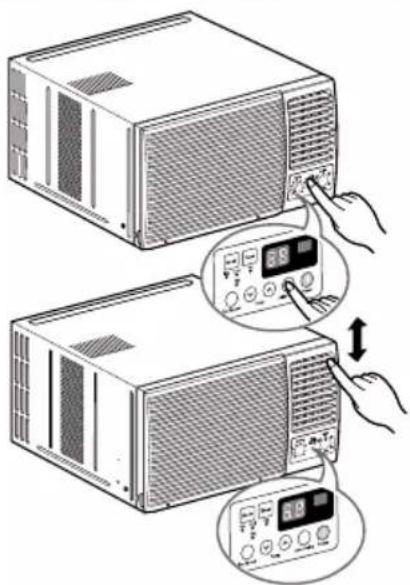

Direction du flux d'air	Auto Swing (horizontal) et réglage vertical manuel
Filtre à air	Lavable, à nettoyer toutes les 2 semaines
Bac de drainage	Optionnel pour évacuation d'eau condensée
Installation	Nécessite un boîtier mural ou fenêtre, inclinaison vers l'extérieur de 3°
Sécurité	Mise à la terre obligatoire, disjoncteur dédié, ne pas utiliser de rallonge
Accessoires inclus	Télécommande, piles, vis de montage, mousse d'étanchéité, bac de drainage (selon modèle)
Garantie	Consultez le revendeur ou la plaque signalétique

FOIRE AUX QUESTIONS - W186BH LG

Que faire si le climatiseur ne démarre pas ?

Vérifiez que la fiche est bien branchée et que le fusible/disjoncteur n'a pas sauté. En cas de panne de courant, attendez 3 minutes après le rétablissement pour redémarrer.

Pourquoi le climatiseur ne refroidit-il pas assez ?

Assurez-vous qu'aucun rideau ou meuble n'obstrue l'avant. Vérifiez que le thermostat est réglé sur un numéro élevé et que le filtre à air est propre. Si la pièce était très chaude, patientez quelques instants.

À quelle fréquence nettoyer le filtre à air ?

Nettoyez le filtre toutes les 2 semaines à l'eau tiède (max 40 °C) et laissez-le sécher complètement avant de le replacer.

Comment installer le bac de drainage ?

Retirez le bouchon en caoutchouc du bac à condensats, puis fixez le bac de drainage au boîtier à l'aide de 2 à 4 vis. Connectez un tuyau de drainage au raccord (non fourni).

Puis-je utiliser une rallonge électrique ?

Non, n'utilisez jamais de rallonge. Le climatiseur doit être branché sur un circuit dédié avec mise à la terre.

Comment régler la direction du flux d'air ?

Utilisez la fonction Auto Swing pour un mouvement automatique horizontal. Pour un réglage manuel, déplacez les volets horizontaux et verticaux à la position souhaitée.

Que faire si de l'eau s'écoule du climatiseur ?

Par temps très humide, il est normal que de l'eau condensée s'écoule du bac. Si le débordement est excessif, installez le bac de drainage optionnel.

Comment utiliser la télécommande ?

Insérez deux piles AAA 1,5 V neuves (non rechargeables) en respectant la polarité. Visez le capteur de l'unité, sans lumière directe du soleil. Pour un stockage prolongé, retirez les piles.

Le climatiseur fait un cliquetis, est-ce normal ?

Oui, un bruit de cliquetis peut provenir du contact de l'eau avec le condensateur ou du thermostat lors des cycles de marche/arrêt du compresseur. C'est normal.

Puis-je installer le climatiseur moi-même ?

L'installation doit être réalisée par un technicien agréé. Respectez les consignes de sécurité : inclinaison vers l'extérieur, espace libre de 50 cm à l'arrière, et mise à la terre.

MODE D'EMPLOI W186BH LG

Veuillez lire soigneusement et au complet les instructions de fonctionnement et les mesures de sécurité avant d'installer et d'utiliser votre climatiseur de pièce.

MODELS(MODÉLES) : WG/C/N CHASSIS

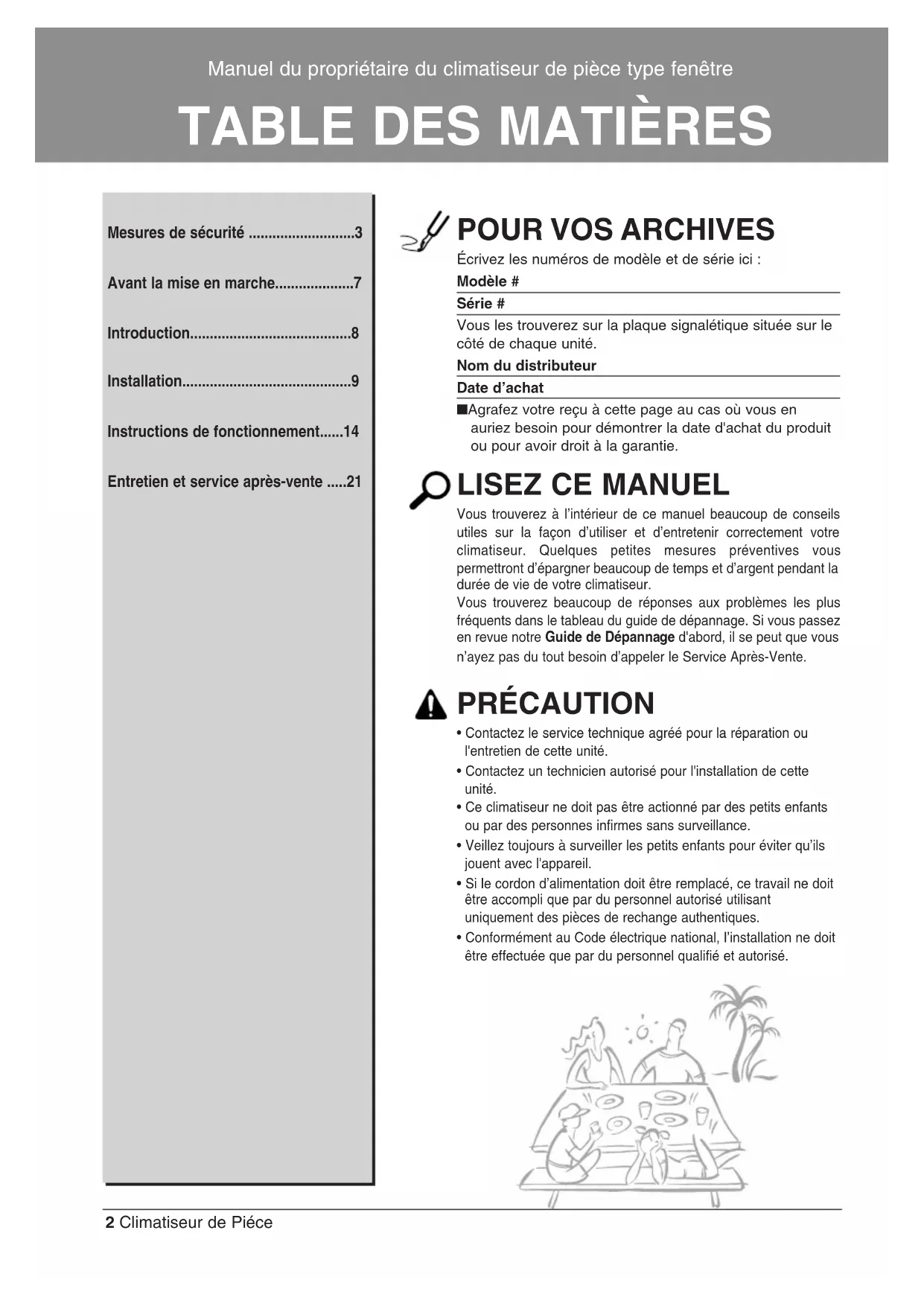

TABLE OF CONTENTS

Mesures de sécurité ....3

Avant la mise en marche....7

Introduction......8

Installation......9

Instructions de fonctionnement.....14

Entretien et service après-vente .....21

POUR VOS ARCHIVES

Écrivez les numéros de modèle et de série ici :

Modèle #

Série #

Vous les trouverez sur la plaque signalétique située sur le côté de chaque unité.

Nom du distributeur

Date d'achat

■Agrafez votre reçu à cette page au cas où vous en auriez besoin pour démontrer la date d'achat du produit ou pour avoir droit à la garantie.

LISEZ CE MANUEL

Vous trouverez à l'intérieur de ce manuel beaucoup de conseils utiles sur la façon d'utiliser et d'entretenir correctement votre climatiseur. Quelques petites mesures préventives vous permettront d'épargner beaucoup de temps et d'argent pendant la durée de vie de votre climatiseur.

Vous trouverez beaucoup de réponses aux problèmes les plus fréquents dans le tableau du guide de dépannage. Si vous passez en revue notre Guide de Dépannage d'abord, il se peut que vous n'ayez pas du tout besoin d'appeler le Service Après-Vente.

PRÉCAUTION

• Contactez le service technique agréé pour la réparation ou l'entretien de cette unité.
• Contactez un technicien autorisé pour l'installation de cette unité.
• Ce climatiseur ne doit pas être actionné par des petits enfants ou par des personnes infirmes sans surveillance.
• Veillez toujours à surveiller les petits enfants pour éviter qu'ils jouent avec l'appareil.
• Si le cordon d'alimentation doit être remplacé, ce travail ne doit être accompli que par du personnel autorisé utilisant uniquement des pièces de rechange authentiques.
• Conformément au Code électrique national, l'installation ne doit être effectuée que par du personnel qualifié et autorisé.

Les instructions ci-après doivent être observées dans le but de prévenir tout risque de dommages corporels ou matériels.

■ L'utilisation non conforme, résultant de la négligence des instructions, est susceptible de provoquer des dommages corporels ou matériels dont la gravité est signalée par les indications suivantes.

AVERTISSEMENT

Ce symbole indique un risque de blessure grave, voire mortelle.

ATTENTION

Ce symbole indique un risque de blessure ou des dommages matériels seulement.

■Les significations des symboles utilisés dans ce manuel sont indiquées ci-dessous.

Veillez à ne pas faire cela.

Veillez à suivre les instructions de ce manuel.

AVERTISSEMENT

Installation

N'utilisez pas un cordon d'alimentation, une fiche d'alimentation ou une prise de courant endommagés.

- N'utilisez pas un cordon d'alimentation, une fiche d'alimentation ou une prise de courant endommagés.

Mettez toujours à terre le produit.

- Ne pas le faire peut provoquer un incendie ou un choc électrique.

Ne modifiez ni ne rallongez le cordon d'alimentation.

- Cela provoquera un choc électrique ou un incendie, dû au dégagement de chaleur.

Ne démontez ni ne réparez vous-même l'appareil.

- Cela peut provoquer un mauvais fonctionnement ou un choc électrique.

Soyez prudent pendant le déballage et l'installation.

- Les bords aiguisés peuvent provoquer des blessures.

N'utilisez pas de gaz inflammable ni de combustibles tels qu'essence, benzène, diluant, etc. près du cordon d'alimentation.

• Cela peut provoquer une explosion ou un incendie.

■Fonctionnement

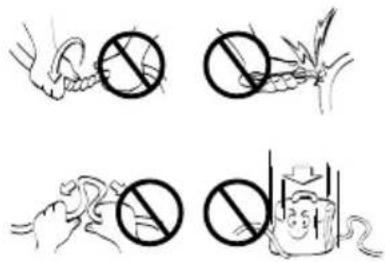

Ne placez pas d'objets lourds sur le cordon d'alimentation et veillez à ce que le cordon ne reste pas pressé.

- Vous risquez de provoquer un incendie ou un choc électrique.

Ne placez pas le cordon d'alimentation près d'un dispositif de chauffage.

- Cela peut provoquer un incendie ou un choc électrique.

Débranchez l'unité si vous constatez la présence de bruits étranges, d'odeurs ou de fumée provenant de l'appareil.

- Autrement, vous risquez de provoquer un incendie ou un choc électrique.

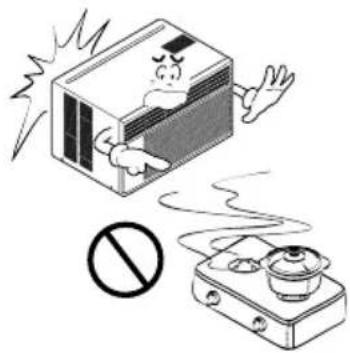

Aérez bien lors de l'utilisation de l'appareil simultanément avec un poêle, etc.

- Il peut y avoir un manque d'oxygène.

Ne partagez pas la prise avec d'autres appareils.

- Cela peut provoquer un choc électrique ou un incendie, dû au dégagement de chaleur.

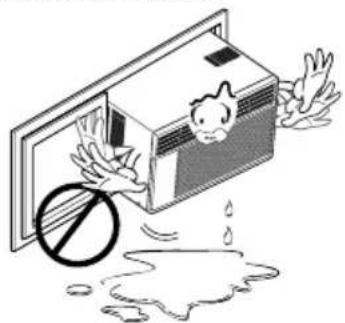

Ne permettez pas que de l'eau entre en contact avec les pièces électriques.

- Cela provoquera le mauvais fonctionnement de l'appareil ou un choc électrique.

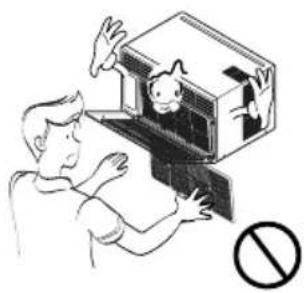

N'ouvrez pas l'ouverture d'aspiration du produit lors du fonctionnement.

- Autrement, vous risquez de provoquer un choc électrique ou un mauvais fonctionnement.

Coupez l'alimentation et fermez l'interrupteur avant de nettoyer l'unité.

- Puisque le ventilateur tourne à haute vitesse lors du fonctionnement, cela peut provoquer des blessures.

Le cas échéant, débranchez la fiche d'alimentation, en la prenant par la tête, et ne la touchez pas avec les mains mouillées.

- Autrement, vous risquez de provoquer un incendie ou un choc électrique.

Utilisez un tissu doux pour nettoyer l'appareil. N'employez ni de cire, ni de diluant ni de détergent fort.

- Vous risquez de détériorer l'aspect de l'appareil, changer sa couleur ou provoquer des défauts sur sa surface.

Si de l'eau entre en contact avec le produit, fermez l'interrupteur de l'unité principale du produit. Débranchez l'appareil et contactez le service après-vente.

Fermez l'interrupteur principal lorsque le climatiseur ne sera pas utilisé pendant une longue période.

- Évitez un démarrage accidentel et la possibilité de blessures.

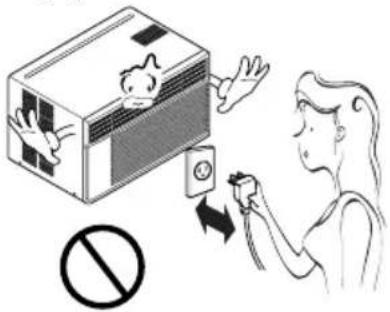

Ne démarrez ni n'arrêtez l'unité en branchant ou débranchant le cordon d'alimentation.

• Cela provoquera un choc électrique ou un incendie, dû au dégagement de chaleur.

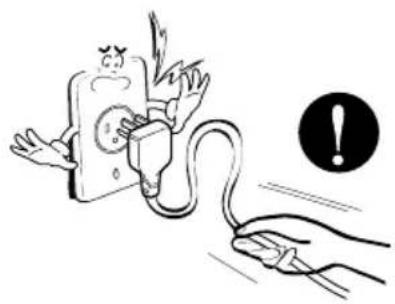

Débranchez la fiche d'alimentation, en la prenant par la tête.

• Cela provoquera un choc électrique et des dommages.

N'endommagez pas le cordon d'alimentation et n'utilisez pas un cordon d'alimentation quelconque.

• Cela provoquera un choc électrique ou un incendie.

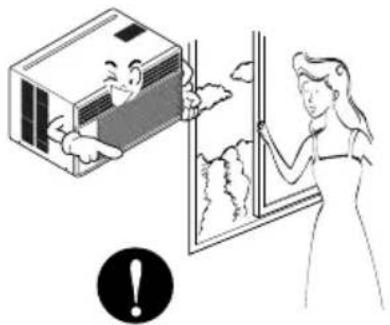

S'il y a une fuite de gaz, ouvrez la fenêtre et aérez avant de redémarrer l'unité.

- Autrement, vous risquez de provoquer une explosion et un incendie.

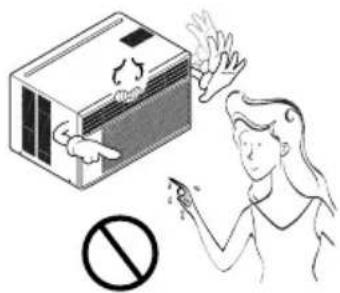

Ne faites pas fonctionner l'appareil avec les mains mouillées ou dans un environnement humide.

• Cela provoquera un choc électrique.

Ne touchez jamais les pièces métalliques de l'unité lorsque vous retirez le filtre.

- Elles sont aiguisées et peuvent provoquer des blessures.

Installez le produit de sorte que vos voisins ne soient pas dérangés par le bruit ou par le vent chaud venant de l'unité extérieure.

- Autrement, vous risquez de susciter des querelles avec les voisins.

Maintenez le niveau lors de l'installation du produit.

- Autrement, vous risquez de provoquer des vibrations ou une fuite d'eau.

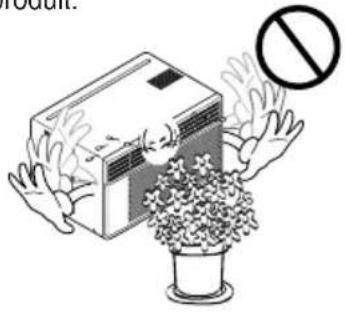

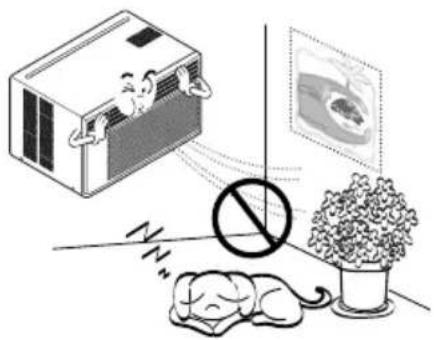

N'exposez pas les animaux domestiques ou les plantes d'intérieur au flux d'air direct.

- Vous risquez de nuire à l'animal ou à la plante.

Ne bloquez pas l'entrée ou la sortie du flux d'air.

- Vous risquez de causer le mauvais fonctionnement du produit.

Utilisez un tissu doux pour nettoyer l'appareil. N'employez ni de cire, ni de diluant ni de détergent fort.

- Vous risquez de détériorer l'aspect de l'appareil, changer sa couleur ou provoquer des défauts sur sa surface.

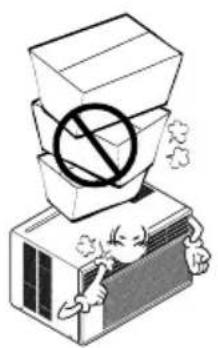

Ne montez sur l'unité intérieure/extérieure ni n'y placez aucun objet.

- Autrement, vous risquez de vous blesser en tombant de l'appareil.

Installez toujours le filtre de façon correcte. Nettoyez-le toutes les deux semaines.

- Le fonctionnement sans filtres provoquera des défauts dans l'appareil.

Ne buvez pas l'eau s'écoulant du climatiseur.

- Elle contient des polluants qui nuiront à votre santé.

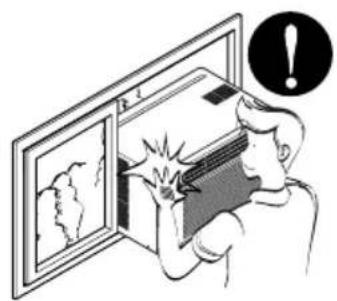

Soyez prudent pendant l'installation.

- Les bords aiguisés peuvent provoquer des blessures.

Évitez le refroidissement excessif et aérez parfois.

- Autrement, vous risquez de nuire à votre santé.

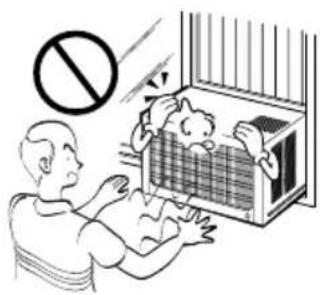

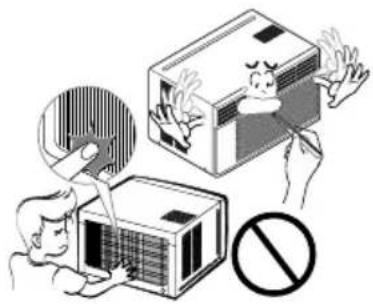

N'introduisez pas les mains ou des barres dans l'entrée ou la sortie d'air lors du fonctionnement.

- Autrement, vous risquez de vous blesser.

Avant la mise en marche

Préparation pour la mise en marche

1. Contactez un technicien spécialisé pour réaliser l'installation.
2. Raccordez correctement le cordon d'alimentation.
3. Utilisez un circuit spécialisé.
4. N'utilisez pas de rallonges.
5. Ne démarrez/arrêtez pas le fonctionnement en branchant/débranchant le cordon d'alimentation.
6. Si le cordon ou la prise d'alimentation sont endommagés, remplacez-les seulement par des pièces de rechange authentiques.

Utilisation

1. Une exposition directe au flux d'air pendant une période prolongée pourrait être dangereuse pour votre santé. N'exposez les personnes, ni les animaux domestiques ni les plantes au flux d'air direct pendant des périodes prolongées.
2. En raison de la possibilité d'un manque d'oxygène, aérez la salle lors de l'utilisation simultanée du climatiseur avec des poêles ou d'autres dispositifs de chauffage.
3. N'utilisez pas ce climatiseur à des buts particuliers non spécifiés (par exemple, pour préserver des dispositifs de précision, des aliments, des animaux domestiques, des plantes et des objets d'art). Ceux-ci pourraient être endommagés par une telle utilisation.

Nettoyage et entretien

1. Ne touchez pas les pièces métalliques de l'unité lors de l'enlèvement du filtre. Vous risquez de vous blesser en manipulant les bords métalliques aiguisés.
2. Ne nettoyez pas l'intérieur du climatiseur avec de l'eau. Le contact avec de l'eau peut détériorer l'isolation, tout en provoquant un choc électrique.
3. Lors du nettoyage de l'unité, assurez-vous d'abord d'avoir coupé l'alimentation et le disjoncteur. Autrement, vous risquez de vous blesser si l'appareil se met en marche accidentellement pendant que vous en nettoyez les composantes intérieures.

Service

Pour la réparation et l'entretien, contactez le service après-vente autorisé.

Introduction

Symboles utilisés dans ce manuel

Ce symbole indique un risque de choc électrique.

Ce symbole signale des risques qui pourraient endommager le climatiseur.

REMARQUE

Ce symbole indique des remarques particulières.

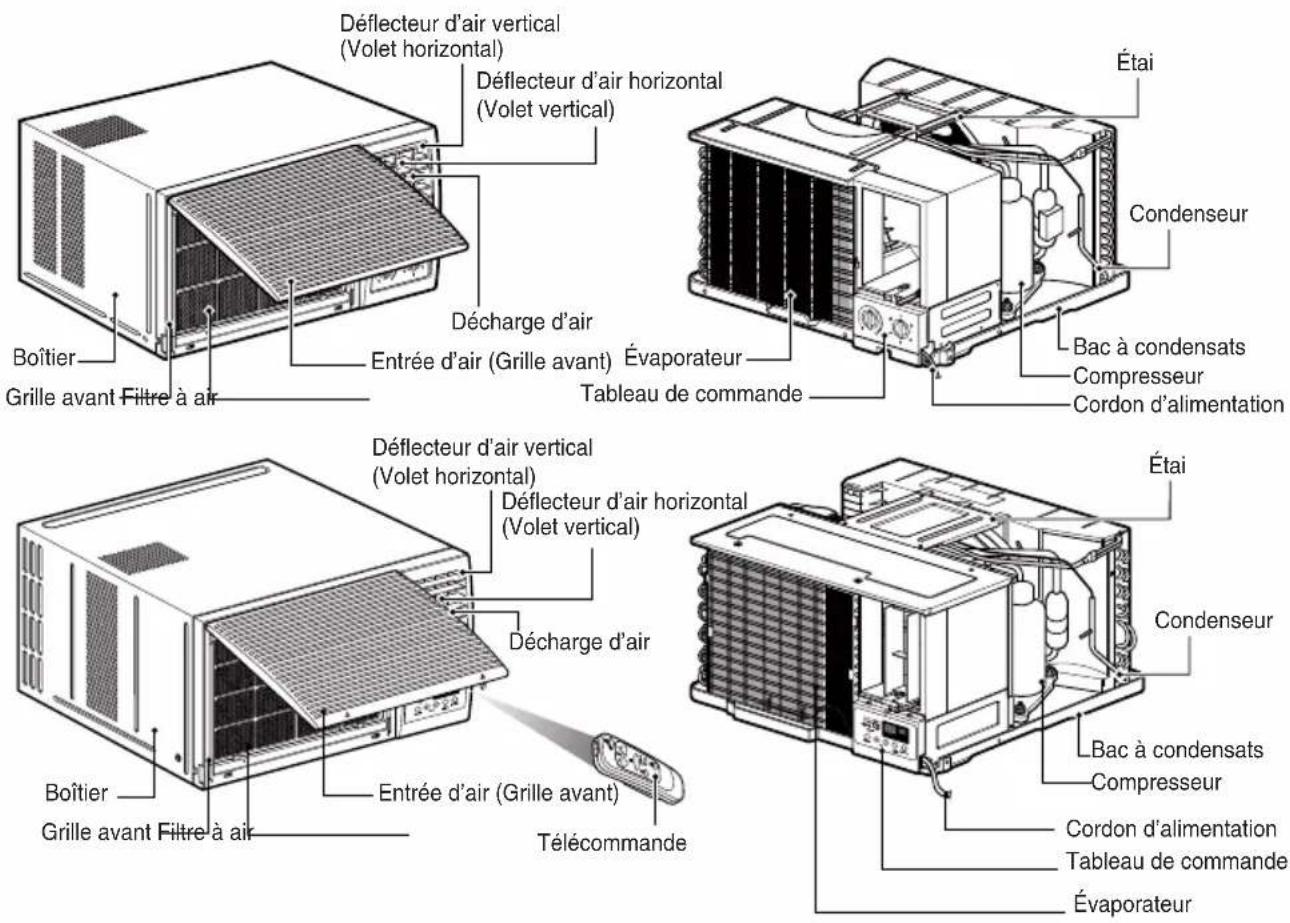

Caractéristiques

AVERTISSEMENT: Cet appareil doit être installé conformément au Code électrique national.

Installation

Comment choisir le meilleur emplacement

1. Mesurez l'espace à utiliser pour réaliser une bonne installation. Le climatiseur doit être installé solidement afin d'éviter des vibrations et des bruits.

2. Évitez de l'exposer à la lumière directe du soleil.

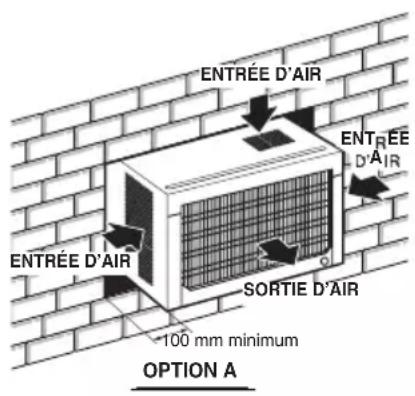

3. Enlevez tous les obstacles autour de la partie arrière de l'unité. Il doit avoir au moins 50 cm (20 pouces) d'espace libre autour de la partie arrière de l'unité. Les obstacles obstruant le flux d'air peuvent réduire l'efficacité de refroidissement de l'unité.

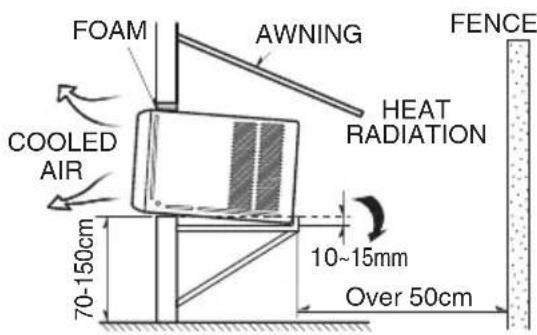

4. Cette unité doit être installée légèrement inclinée vers l'extérieur (environ 3°) afin de permettre le drainage de l'eau condensée. (Environ 10\~15 mm ou 1/4 bulle d'air avec le niveau).

REMARQUE

La grille extérieure doit être dirigée vers l'extérieur pour la décharge d'air.

Comment retirer le climatiseur du boîtier

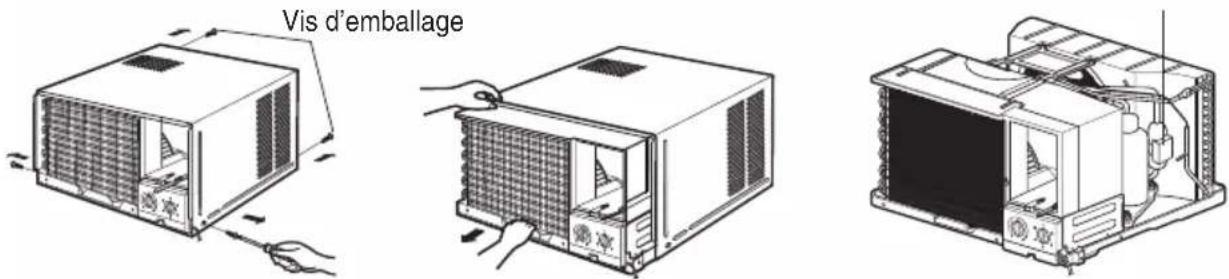

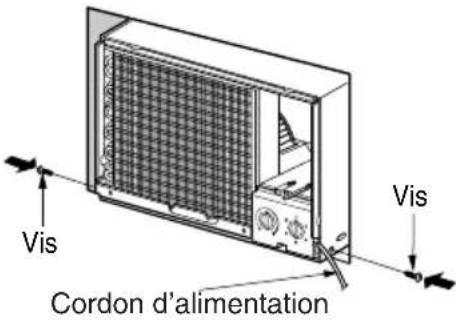

1. Retirez les 2 vis d'emballage de la partie arrière du boîtier.
2. Retirez les 2 vis de chaque côté du boîtier. Gardez-les pour les utiliser plus tard.
3. Retirez le climatiseur du boîtier par la poignée du bac à condensats en le glissant et en secouant le boîtier.
4. Retirez le bloc de mousse de polystyrène blanche d'emballage du compresseur. (Pour certains modèles).

Bloc de mousse de polystyrène blanche

Comment raccorder le bac de drainage (en option)

Le bac de drainage est utilisé pour recueillir l'eau condensée.

Le bac à condensats peut déborder à cause d'une grande humidité. Le bac à condensats peut aussi recueillir l'excès d'eau lors du mode « reverse » [marche en arrière] (seulement pour les modèles Reverse Cycle [cycle marche en arrière]). Pour drainer l'excès d'eau, enlevez le bouchon de drainage de la partie arrière de l'unité et raccordez le tuyau de drainage tel qu'il suit:

1. Enlevez le bac de drainage placé dans la décharge d'air ou sur la barrière.
2. Enlevez le bouchon en caoutchouc du trou du bac à condensats. (Pour certains modèles)

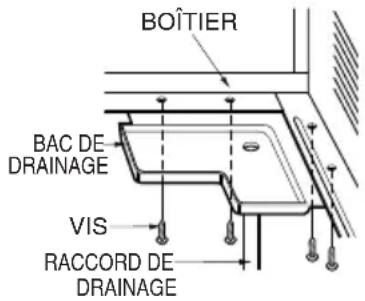

3. Installez le bac de drainage au coin gauche du boîtier à l'aide de 2-4 vis.

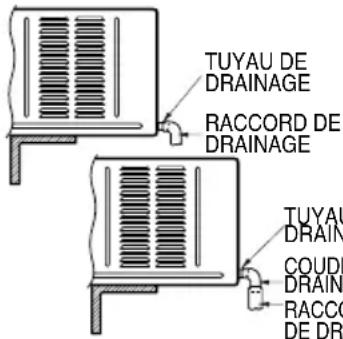

4. Connectez le raccord de drainage au trou placé dans la base du bac de drainage.

Vous pouvez acheter sur place le raccord de drainage ou la tuyauterie pour satisfaire vos besoins particuliers. (Le raccord de drainage n'est pas inclus).

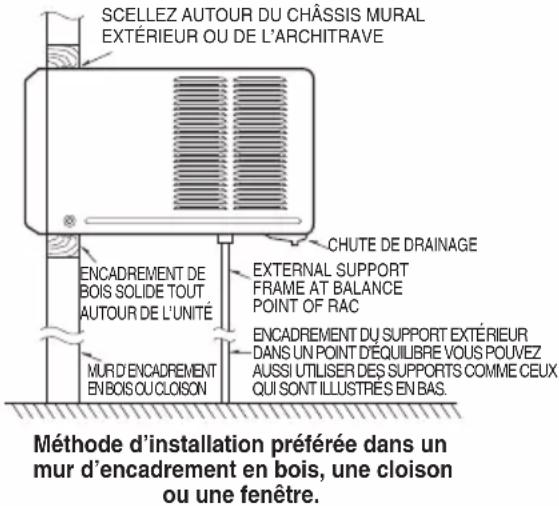

Installation du boîtier

Pas 1

Enlevez le climatiseur de son emballage et retirez le climatiseur de son boîtier en le glissant.

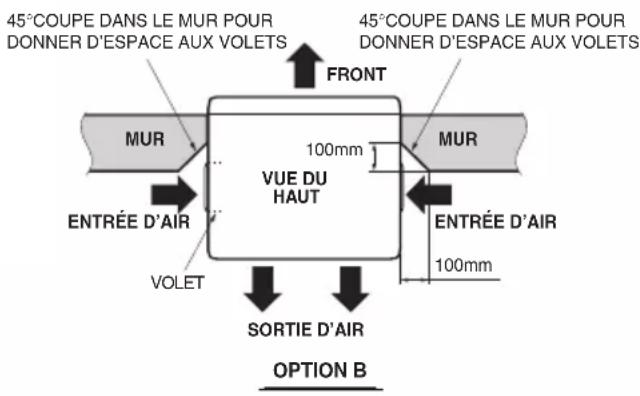

Pas 2

Percez le trou dans le mur de façon à ce que la base du boîtier soit bien supportée, la partie supérieure ait un jeu minimal et les volets d'entrée d'air aient un espace tel qu'il est illustré. Les trous vers l'extérieur doivent être scellés. Le boîtier doit être incliné vers l'arrière environ 5 mm pour permettre l'eau condensée de drainer lors du fonctionnement.

Pas 3

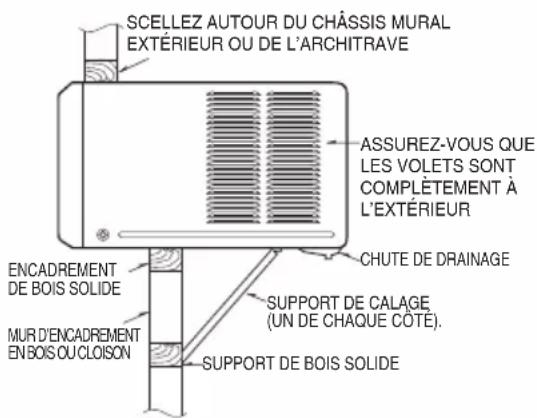

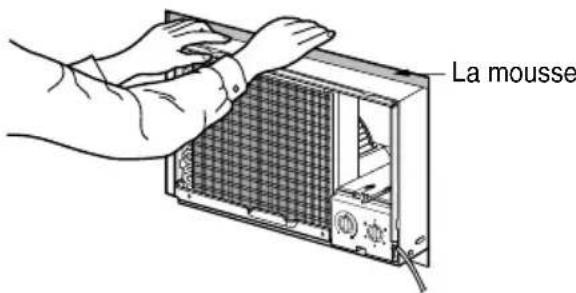

Installez le boîtier dans le mur et fixez-le. Assurez-vous que la mousse à sceller est en bon état. Scellez ou remplissez les fentes à l'intérieur et à l'extérieur pour obtenir une bonne finition et protection contre le climat, les insectes et les rongeurs. weather, insects and rodents.

REMARQUE

L'UNITE PEUT ETRE SUPPORTEE PAR UN CHÂSSIS SOLIDE DANS LA PARTIE INFÉRIEURE OU PAR UN CROCHET PENDU D'UN SUPPORT SOLIDE DANS LA PARTIE SUPÉRIEURE.

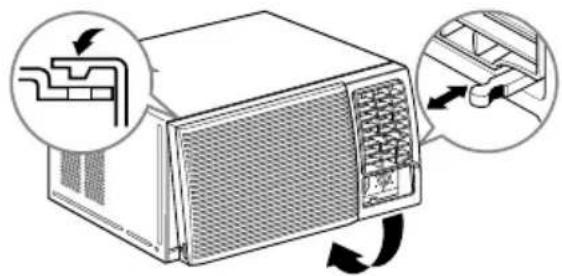

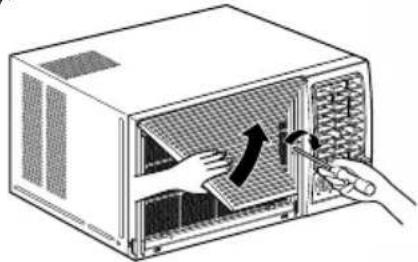

Installation de l'unité dans le boîtier

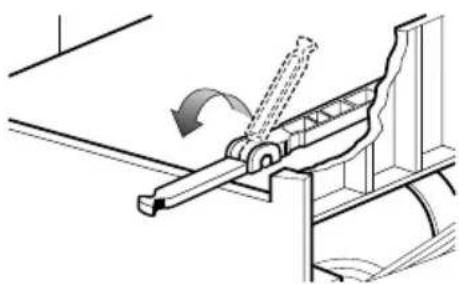

1. Glissez l'unité dans le boîtier jusqu'au fond du boîtier. Faites-le soigneusement pour vous assurer que les bandes de mousse à sceller du boîtier restent en position.
2. Branchez le climatiseur à l'alimentation et enroulez le reste du cordon sous la base du climatiseur ou du tableau de commande.
3. Engagez le verrou du châssis dans la glissière de la base du boîtier et fixez-le à la base à l'aide des vis fournies.
4. Enlevez le panneau avant de son emballage en carton et en plastique et installez-le suivant les Instructions de fonctionnement.
5. Mettez l'unité en marche. Vérifiez le fonctionnement de l'unité et la vibration de l'installation.
6. Placez la chute de drainage dans le boîtier et, le cas échéant, installez une ligne de drainage vers un emplacement convenable.

Méthode d'installation alternative si vous ne pouvez pas utiliser un support extérieur.

Installation de l'unité dans le mur

Comment installer le climatiseur dans le boîtier

1. Glissez le climatiseur dans le boîtier. Réinstallez les 2 vis retirées précédemment à chaque côté du boîtier.

ATTENTION: Le cordon d'alimentation doit être branché sur un circuit indépendant. Le câble vert doit être mis à terre.

1. Placez la mousse entre la partie supérieure de l'unité et le mur afin d'éviter l'entrée d'air et d'insectes dans l'habitation.

1. Avant d'installer la grille avant, tirez le levier de commande des volets, placé au-dessus des boutons de commande de l'unité, tel qu'il est illustré. (Pour certains modèles).

1. Fixez la grille avant au boîtier en introduisant les languettes de la grille dans les rainures du front du boîtier. Poussez la grille jusqu'à entendre un clic. Lorsque vous voulez retirer la grille avant du boîtier, poussez la grille vers votre droite et tirez-la.

1. Levez la grille d'entrée d'air et fixez la grille avant à l'aide d'une vis (L: 10 mm). Amenez la grille d'entrée d'air à sa position. (Pour certains modèles).

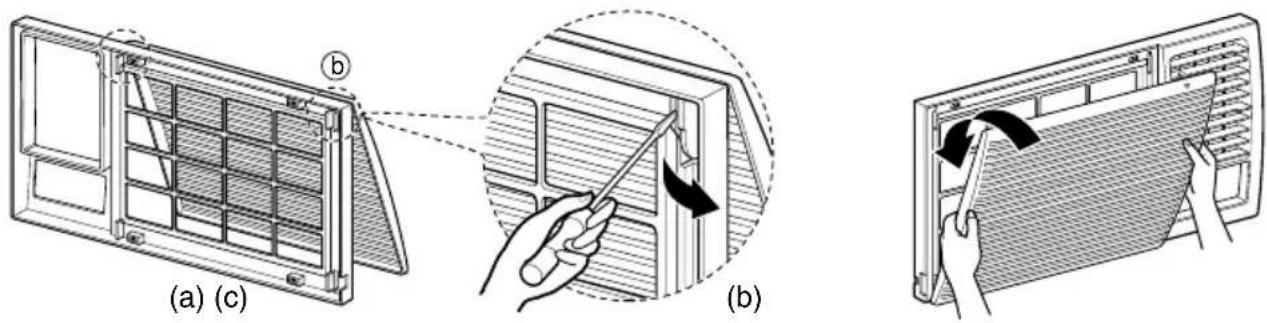

Comment utiliser la grille d'entrée d'air réversible (pour certains modèles)

Cette grille est dessinée pour nettoyer le filtre vers le haut et le bas en même temps.

A. Avant de fixer la grille avant au boîtier, si vous voulez retirer le filtre vers le haut

1. Ouvrez doucement la grille d'entrée d'air (a).
2. Retirez la grille avant (a).
3. Démontez la grille d'entrée d'air de la grille avant en séparant la partie engagée à l'aide d'une tourne-vis du type droit (b).
4. Tournez la grille d'entrée d'air 180 degrés et introduisez les crochets dans les trous inférieurs de la grille avant.
5. Introduisez le filtre et réinstallez la grille avant dans le boîtier.

B. Si vous voulez retirer le filtre vers le bas

La grille est déjà dessinée de cette façon.

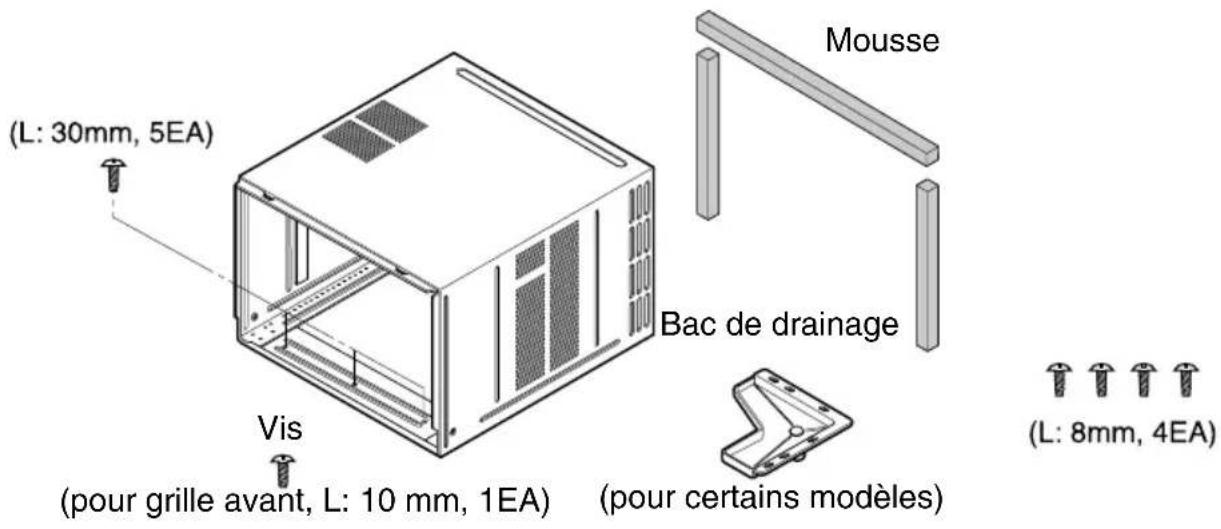

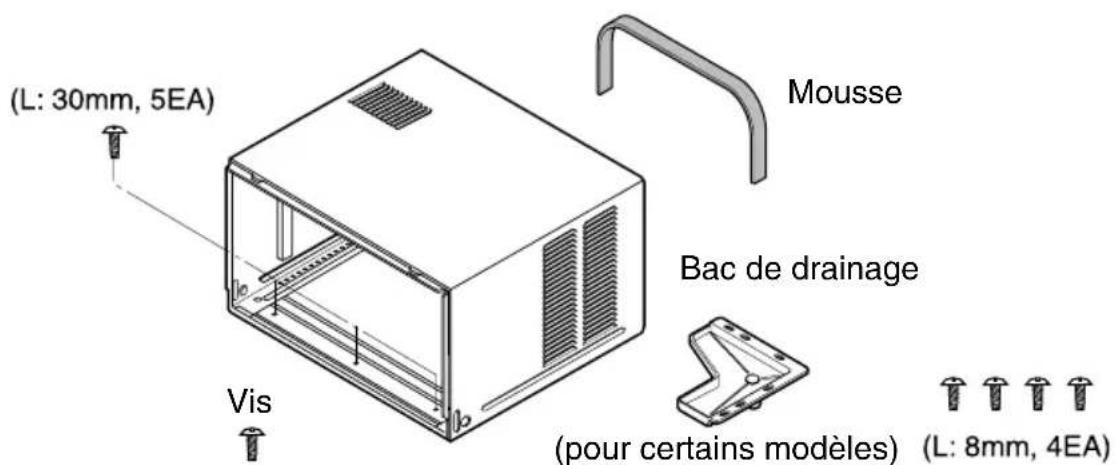

Installation du disjoncteur et pièces d'installation

• Lisez au complet et suivez toutes les instructions fournies.

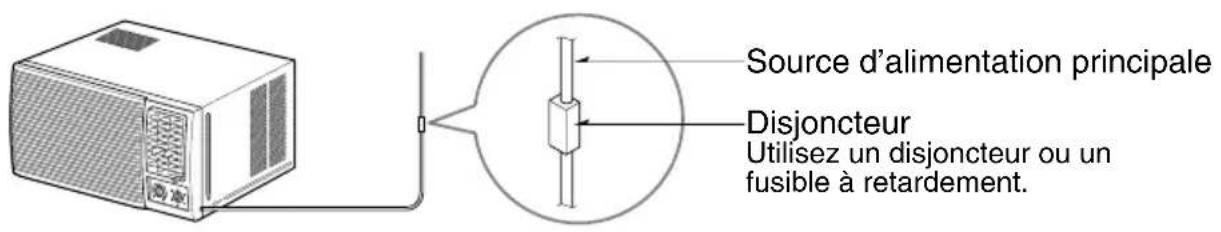

• Il doit s'installer un disjoncteur entre la source d'alimentation et l'unité si la fiche n'est pas utilisée (voir illustration en bas).

(pour grille avant, L: 10 mm, 1EA)

Instructions de fonctionnement

Commandes

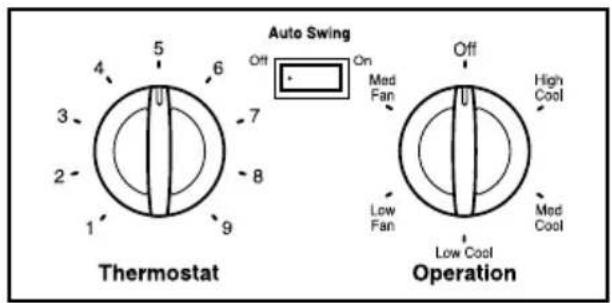

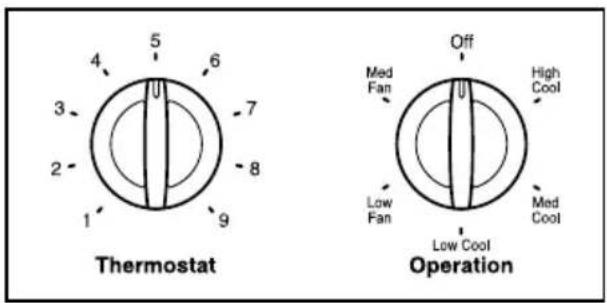

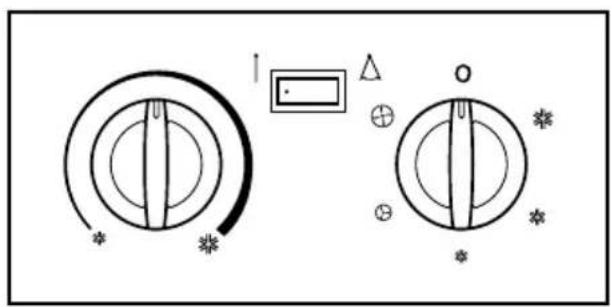

Les commandes seront semblables à celles-ci.

High Cool (*), Med Cool (*) et Low Cool (*) fournissent un refroidissement avec des vitesses du ventilateur différentes. Med Fan (⊕) ou Low Fan (⊗) fournissent la circulation d'air et le filtrage sans refroidissement. Off (○) arrête le climatiseur.

REMARQUE Si vous changez l'interrupteur d'un réglage refroidissement vers l'arrêt ou vers un réglage ventilation, attendez au moins 3 minutes avant de reprendre le réglage refroidissement.

HIGH COOL : Cette commande permet de refroidir avec le fonctionnement du ventilateur à haute vitesse.

LOW COOL : Cette commande permet de refroidir avec le fonctionnement du ventilateur à faible vitesse.

Descriptions du refroidissement

Pour un refroidissement normal- Sélectionnez High Cool ou Med Cool avec la commande Operation et choisissez un numéro moyen avec la commande Thermostat.

Pour un refroidissement maximal- Sélectionnez High Cool avec la commande Operation et choisissez un numéro haut avec la commande Thermostat.

Pour un refroidissement silencieux la nuit-Sélectionnez Low Cool avec la commande Operation et choisissez un numéro moyen avec la commande Thermostat.

■THERMOSTAT

Le THERMOSTAT est utilisé pour garder la température ambiante. Le compresseur démarrera et s'arrêtera cycliquement pour garder l'habitation dans le même niveau de confort. Si vous tournez la commande vers un numéro plus haut (à droite), l'air ambiant deviendra plus froid.

Les positions 5 ou 6 (position moyenne) est un réglage normal pour des conditions normales.

■AUTO SWING [MOUVEMENT AUTOMATIQUE DES VOLETS]

La commande Auto swing règle la direction horizontale de l'air par le système de circulation de l'air (pour certains modèles).

ON (△) : Auto swing est activé.

OFF (1) : Auto swing n'est pas activé.

■TIMER [MINUTERIE]

La commande timer peut contrôler le temps de fonctionnement dans une période de 12 heures. Si vous réglez la commande timer dans la position "1", après 1

heure l'unité s'arrêtera automatiquement. Si vous voulez un fonctionnement permanent, réglez la commande timer dans la position "CONSTANT". La commande timer ne peut pas être tournée au-delà de cette position. Si vous réglez la commande timer dans la position "STOP", l'unité s'arrêtera automatiquement.

ATTENTION: Si le climatiseur a fonctionné en mode refroidissement et il est arrêté ou changé en mode ventilation, vous devrez attendre au moins 3 minutes avant reprendre le mode refroidissement.

Commandes

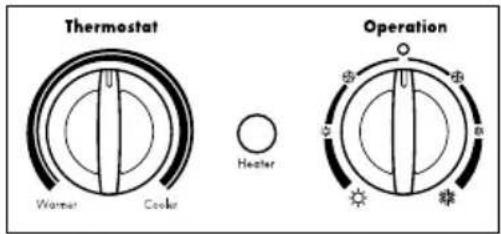

Les commandes seront semblables à celles-ci.

■ AUTO SWING (pour certains modèles)

ON (△): La circulation d'air est activée lorsque la commande OPERATION est réglée dans la position COOL ou HEAT.

OFF ( 1 ) : Cette commande arrête la circulation d'air.

■ THERMOSTAT

Tournez la commande thermostat jusqu'au numéro désiré. La position moyenne est un réglage normal pour des conditions normales. Vous pouvez changer ce réglage, le cas échéant, selon votre choix.

Le thermostat commande automatiquement le refroidissement et le chauffage, mais le ventilateur continue à fonctionner lorsque le climatiseur est en fonctionnement. Si l'habitation est trop chaude, tournez la commande thermostat dans le sens des aiguilles d'une horloge. Si l'habitation est trop froide, tournez la commande thermostat dans le sens inverse des aiguilles d'une horloge.

■ VOYANT () CHAUFFAGE

Si l'unité est réglée en mode chauffage, le voyant vert sera allumé.

Lorsque le givre recouvre la surface extérieure de l'échangeur de chaleur, le dégivrage se fait automatiquement et le voyant vert s'éteint.

Il est possible que l'unité fasse un "sifflement" et ensuite, le moteur du ventilateur s'arrêtera de 1 à 10 minutes.

Cela ne doit pas être considéré comme un problème.

Après le dégivrage, le mode chauffage redémarrera.

ATTENTION: Si le climatiseur a fonctionné en mode refroidissement et il est arrêté ou changé en mode ventilation, vous devrez attendre au moins 3 minutes avant reprendre le mode refroidissement.

■ OPERATION

OFF (o): Cette commande arrête le climatiseur.

LOW FAN ( ⊗ ) : Cette commande permet de faire fonctionner le ventilateur à faible vitesse sans refroidir (chauffer).

LOW COOL ( * ) : Cette commande permet de refroidir avec le fonctionnement du ventilateur à faible vitesse.

HIGH COOL ( * ) : Cette commande permet de refroidir avec le fonctionnement du ventilateur à haute vitesse.

LOW HEAT ( ☉ ) : Cette commande permet de chauffer avec le fonctionnement du ventilateur à faible vitesse.

HIGH HEAT (☀️) : Cette commande permet de chauffer avec le fonctionnement du ventilateur à haute vitesse.

Télécommande

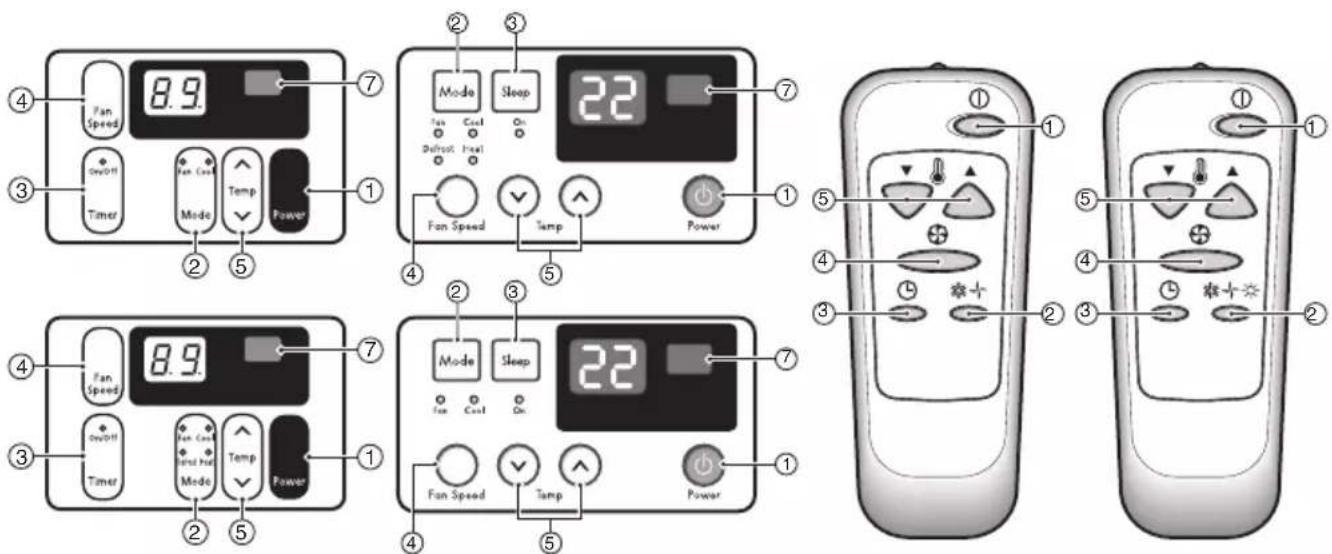

La télécommande et le tableau de commande seront semblables à ceux-ci.

FRANÇAIS

Le fonctionnement commence lorsque vous appuyez sur cette touche et il s'arrête lorsque vous appuyez sur cette touche de nouveau.

2. OPERATION MODE SELECTOR [SÉLECTEUR MODE DE FONCTIONNMENT]

La fonction Chauffage n'est disponible que pour certains modèles.

Sélectionnez le mode refroidissement pour refroidir l'habitation.

Sélectionnez le mode chauffage pour chauffer l'habitation.

Sélectionnez le mode ventilation pour faire fonctionner le ventilateur.

3. ON/OFF TIMER [MINUTERIE]

La minuterie peut être réglée pour démarrer et arrêter l'unité dans des périodes d'une heure (jusqu'à 12 heures).

La température n'augmente qu'en 2°C chaque fois et elle n'augmente plus par la suite.

4. FAN SPEED SELECTOR [SÉLECTEUR DE VITESSE DU VENTILATEUR]

Pour augmenter la vitesse en mode refroidissement ou chauffage, sélectionnez une vitesse du ventilateur plus haute.

Modèle Refroidissement: 3 vitesses {Haute [F3] → Faible[F1] → Moyenne[F2]}

Modèle Chauffage: 2 vitesses {Haute [F2] → Faible[F1]}

5.TEMPERATURE CONTROL [CONTRÔLE DE TEMPÉRATURE]

Le thermostat fait le monitorage de la température ambiante pour garder la température désirée. Le thermostat peut être réglé entre 16°C\~30°C (61°F\~81°F).

L'unité ajuste la température ambiante d'1°C (1.8°F) dans une période moyenne de 30 minutes.

6. AUTO SWING BUTTON [TOUCHE MOUVEMENT AUTOMATIQUE DES VOLETS] (disponible pour certains modèles)

Cette commande permet que l'unité actionne automatiquement ses volets à gauche et à droite lors du fonctionnement. Si cette option n'est pas sélectionnée, les volets s'arrêteront à leur dernière position et dirigeront le flux d'air dans cette direction.

7. CAPTEUR TÉLÉCOMMANDE

Autoredémarrage

Au cas où l'alimentation reviendrait après une panne d'électricité, l'autoredémarrage est la fonction utilisée pour reprendre automatiquement les conditions de fonctionnement précédentes.

Comment introduire les piles dans la télécommande

1. Retirez le couvercle dans la partie arrière de la télécommande à l'aide de votre doigt.
2. Faites attention à la polarité et introduisez deux piles AAA 1.5V fraîches.
3. Replacez le couvercle.

REMARQUE

N'utilisez pas de piles rechargeables. Assurez-vous que les deux piles sont fraîches.

• Afin d'éviter une décharge électrique, enlevez les piles de la télécommande lorsque le climatiseur ne sera pas utilisé pendant une longue période. Gardez la télécommande loin des endroits extrêmement chauds ou humides.
  Pour obtenir un fonctionnement optimal de la télécommande, le capteur ne doit pas être exposé à la lumière directe du soleil.
• La télécommande peut être accrochée au mur à l'aide du support.

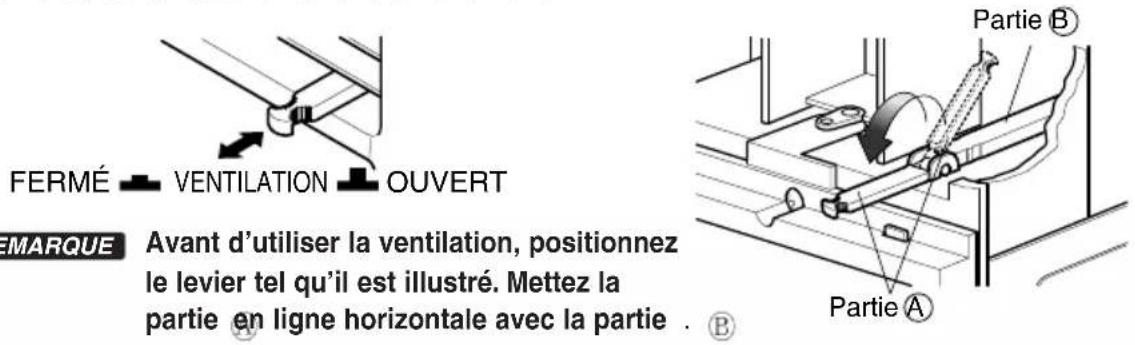

Le levier de ventilation doit être dans la position CLOSE [FERMÉ] afin de garder les meilleures conditions de refroidissement.

Si vous avez besoin d'air frais dans l'habitation, mettez le levier de ventilation dans la position OPEN [OUVERT]. L'humidificateur est ouvert et l'air ambiant s'humidifié.

REMARQUE

Avant d'utiliser la ventilation, positionnez le levier tel qu'il est illustré. Mettez la partie en ligne horizontale avec la partie

Direction de l'air

L'air peut être dirigé vers l'endroit que vous voulez refroidir en réglant le volet horizontal et le volet vertical.

• COMMANDE DE DIRECTION D'AIR HORIZONTAL

Pour commander la direction du flux d'air horizontal, réglez l'interrupteur dans la position ON et le flux d'air sera déplacé horizontalement par le système de mouvement automatique de l'air.

Si vous voulez arrêter le mouvement du flux d'air, arrêtez le système automatique et mettez le volet dans la position désirée.

• COMMANDE DE DIRECTION D'AIR VERTICAL

La direction de l'air vertical peut être réglée avec le volet horizontal.

L'air peut être dirigé vers l'endroit que vous voulez refroidir en réglant le volet horizontal et le volet vertical.

• COMMANDE DE DIRECTION D'AIR HORIZONTAL

La direction de l'air horizontal peut être réglée en dirigeant le volet vertical à gauche ou à droite.

• COMMANDE DE DIRECTION D'AIR VERTICAL

La direction de l'air vertical peut être réglée en dirigeant le volet horizontal vers le haut ou vers le bas.

Comment raccorder le bac de drainage (en option

Ce climatiseur emploie une méthode de drainage appropriée grâce à laquelle l'eau condensée (humidité enlevée de l'air) est drainée vers l'extérieur.

Dans des conditions très humides (et en mode marche en arrière pour les modèles cycle marche en arrière), l'excès d'eau condensée enlevée de l'air peut produire de l'eau à recueillir. Pour enlever cet excès, vous pouvez installer le bac de drainage tel qu'il est illustre en bas.

1. Prenez le bac de drainage placé dans la décharge d'air.
2. Enlevez le bouchon en caoutchouc du bac à condensats (pour certains modèles).
3. Installez le bac de drainage au coin droit du boîtier à l'aide de 4 (ou 2) vis.
4. Connectez le raccord de drainage d'un diamètre interne de 3/5" à la sortie placée dans la base du bac de drainage. Vous pouvez acheter sur place le raccord de drainage ou la tuyauterie pour satisfaire vos besoins particuliers. (Le raccord de drainage n'est pas inclus).

Comment connecter le raccord de drainage

Un trou de drainage est placé dans la partie arrière du climatiseur. Sélectionnez une méthode de drainage suivant ces instructions.

1. Enlevez le bouchon en caoutchouc du bac à condensats. (pour certains modèles)
2. Connectez un raccord de drainage d'un diamètre interne de 9/16" au tuyau de drainage tel qu'il est illustré dans la Fig. 1.
3. Ou bien, connectez un coude de tuyauterie d'un diamètre interne de 9/16" au tuyau de drainage, et connectez ensuite un raccord de drainage d'un diamètre interne de 9/16" au coude de tuyauterie tel qu'il est illustré dans la Fig. 2.

Fig. 1
Fig. 2
TUYAU DE DRAINAGE COUDE DE DRAINAGE RACCORD DE DRAINAGE

Entretien et service après-vente

ARRÊTEZ LE CLIMATISEUR ET DÉBRANCHEZ-LE.

Nettoyage du filtre à air

Vous devez vérifier au moins deux fois par mois si le filtre à air a besoin d'être nettoyé. Les particules qui restent dans le filtre peuvent bloquer le flux d'air, ce qui réduira la capacité de refroidissement et provoquera également l'accumulation de givre sur les serpentins de refroidissement.

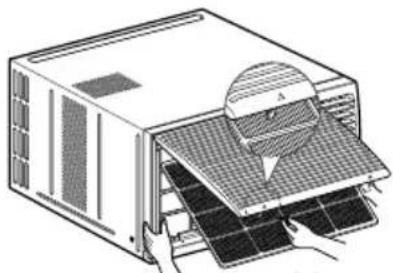

1. Ouvrez la grille d'entrée d'air vers le haut en la prenant par sa base.(a)
   Dans d'autres cas, vous pouvez ouvrir la grille d'entrée d'air vers le bas en la prenant par sa partie supérieure.(b)
2. Enlevez le filtre à air de la grille avant, en déplaçant doucement le filtre à air vers le haut et vers le bas.
3. Lavez le filtre à l'eau tiède, au-dessous de 40°C (104°F).(c)
4. Essuyez doucement l'excès d'eau du filtre jusqu'à ce qu'il soit complètement sec. Replacez le filtre.

REMARQUE Le symbole △ dans la grille d'entrée d'air désigne la direction d'ouverture.

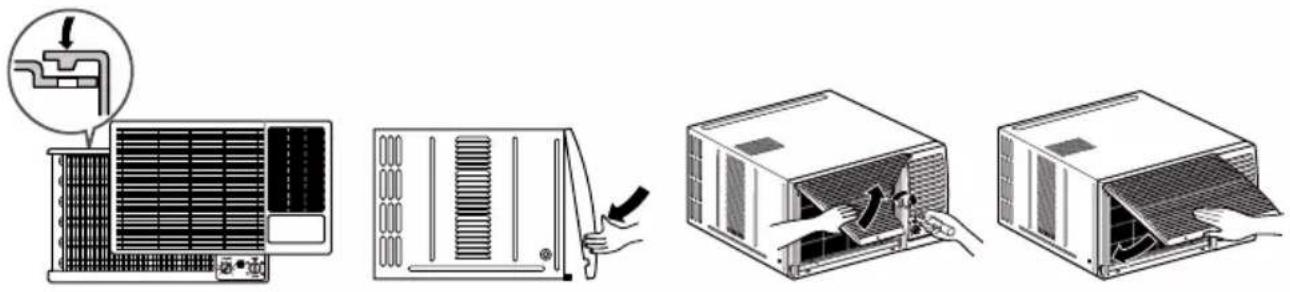

Comment replacer la grille avant dans le boîtier

1. Poussez vers le bas la grille avant dans la partie supérieure du boîtier.

2. Poussez les languettes de la grille avant vers le boîtier pour introduire les languettes de la grille avant dans le boîtier.

3. Ouvrez la grille d'entrée d'air.

4. Serrez la vis de la grille dans la plaque de l'évaporateur ou bac à condensats.
5. Fermez la grille d'entrée d'air.

Fonctionnement normal

• Il est possible que vous entendiez un cliquetis provoqué par l'eau enlevée de l'air qui passe à travers le condensateur dans des jours de pluie ou très humides. Cette caractéristique aide à enlever l'humidité de l'air et à améliore le rendement.
• Vous pouvez entendre le clic du thermostat lorsque le compresseur démarre et s'arrête.
• De l'eau sera recueillie dans le bac à condensats dans des jours de pluie ou très humides. Il est possible que de l'eau déborde et coule de la partie extérieure de l'unité.
• Il est possible que le ventilateur fonctionne même si le compresseur ne le fait pas.

Fonctionnement anormal

Problème	Causes possibles	Mesure à prendre
Le climatiseur ne démarre pas	■ Le climatiseur n'est pas branché.	Assurez-vous que la fiche d'alimentation du climatiseur est bien introduite dans la prise.
	■ Le fusible a explosé/Le disjoncteur a sauté.	Vérifiez le fusible/disjoncteur de la maison et remplacez le fusible ou rétablissez le disjoncteur.
	■ Panne d'électricité	S'il y a une panne d'électricité, mettez la commande de fonctionnement enOFF.Une fois l'électricité reprise, attendez 3 minutes pour redémarrer le climatiseur afin d'éviter la surcharge du compresseur.
Le climatiseur ne refroidit pas comme il faut	■ Le flux d'air est réduit.	Assurez-vous qu'il n'y a pas de rideaux ou des meubles obstruant le front du climatiseur.
	■ Le THERMOSTAT n'est pas réglé assez haut.	Tournez la commande jusqu'à un numéro plus haut.Le réglage le plus haut offre le refroidissement maximal.
	■ La commande TEMP est réglée très haute.	Réglez la commande TEMP dans un numéro inférieur.
	■ Le filtre à air est sale.	Nettoyez le filtre au moins toutes les 2 semaines.Lisez la section d'instructions de fonctionnement.
	■ L'habitation a peut-être été chaude.	Lorsque le climatiseur est mis en marche pour la première fois, il faut attendre un peu de temps pour que l'habitation soit refroidie.
	■ Il y a une fuite d'air froid.	Vérifiez s'il y a des générateurs d'air chaud en marche et s'il y a une entrée d'air.
	■ Les serpentins de refroidissement se sont gelés.	Réglez la ventilation du climatiseur dans la position fermée.Lisez Congélération du climatiseur en bas.
Congélération du climatiseur	■ La glace bloque le flux d'air et empêche le climatiseur de refroidir l'habitation.	Réglez la commande de fonctionnement enMed Fan ouHigh Coolet le thermostat à 1 ou 2.Réglez la commande de fonctionnement enHigh Fan ouHigh Coolet une température haute.

LG Electronics Inc.
