GEBRUIKSAANWIJZING USUW246K3A0 LG

Lees deze handleiding zorgvuldig door voordat u de set gaat bedieren en bewaar de handleiding voor later gebruik.

TYPE:AAN DE MUUR BEVESTIGD

TIPS OM ENERGIE TE BESPAREN

Hier zijn een aantal tips die u zullen helpen om het energieverbruik van de airco te verlagen. U=kunt de airco efficienter gebruiken door de volgende instructies in acht te nemen:

• Binnenshuis Niet te veel koelen. Dit kan slecht+zijn voor uw gezondheid en verbruikt meer elektriciteit.
• Houd zonlicht gegen met zonwering of gordijnen wanner u de airco gebrukt.
• Houd ramen en deuren gesloten wanner u de airco gebruikt.
• Stel de luchtstroom van de airco verticaal of horizontal in om luchtcirculatie te verkrijgen.
• Stel de ventilator in op een hogere stand om de binnenlucht sneller te verkoelen of verwarmen.
• Zorg regelmatig voor ventilatie door de ramen te openen, waar dat de luchtkwaliteit kan verslechteren als de airco vele uren achterelkaar aan staat.
• Maak het luchtfilter om de week schoon. Stof en ander vuil dat zich ophoopt in het luchtfilter kan de luchtstroom blokkeren of de koeling of ontvochtigings verslechteren.

Voor uw administratie

Niet de aankoopbon aan deze paging voor het geval u de aankoopdatum moet bewijzen en als garantiebewijs. Schijf hier het model- en serialummer op:

Modelnummer:

Serienummer:

U kunt deze vinden op de sticker op de zijkant van het apparaat.

Naam van de dealer:

Aankoopdatum:

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

LEES DEZE INSTRUCTIES AANDACHTIG DOOR VOOR U HET APPARAAT GEBRUIKT.

Neem.altijd de volgende voorzorgsmaatregelen in acht om gevaarlijke situatuies te voorkomen en om een zo goed möglichke werking van uw product te waarborgen

WAARSCHUWING

Risico op zware verwondingen of levensgevaar wanner deze instructies worden genedeerd

LET OP

Risico op lichte verwondingen of schade aan het product wanner deze instructies worden geneerde

WAARSCHUWING

• Dit apparaat kan worden gezruikt door kinderen vanaf 8aar en Personen met verminderde fysieke, zintuiglijke of mentale vermogens of die ervaring en kennismissen, mits ze onder toezicht staan of instructies hebben gekregen met betrekking tot het gebruik van het apparaat op een veilige manier en ze de bijbehorende bevaren begrijpen. Kinderen mogen nicht met het apparaat spelen. Reinigung en onderhoud door de gebruiker mogen nicht worden uitgevoerd door kinderen zonder toezicht. Kinderen diejonger+zijn dan 3aar要去en uit de buurt worden gehonden tenzij ze onder voortdurend toezicht staan.
• Gebruik een goedgekeurde stroomonderbreker:tussen de stroombron en de unit. Er要去en ontkoppelingsinstrument worden geinstalleerd dat indien nodig de verbinding met alle aanvoerleidingen verbreekt.
• Gebruik ontvlambaar gas (nitrogeen) omlekken te ontdekken en om de lucht te zuiveren, het gebruik van samengeperste lucht of brandaar gas kan tot brand of een explosie leiden.
• Installatie of reparatie door ongekwalificeerde personen kan risico's voor u en anderen verooorzaken.
• Apparaat dient te worden geinstalleerd conform de nationale regelgeving.
• Gebruik ontvlambaar gas (nitrogeen) om lekken te ontdekken en om de lucht te zuiveren, het gebruik van samengeperste lucht of brandaar gas kan tot brand of een explosie leiden.
• De informatatie in deze handleiding is bedoeld voor gebruik door een gekwalificeerde installmenttechnicus diebekend is metveiligheidsprocedures en over de benodigde werktuigen en meetinstrumenten beschikt.
• Indien u alle instructies in deze handleiding nicht zorgvuldig doorleest kan dit slecht functioneren van het apparatus, schade aan eigendommen, verwondingen of de dood verooorzaken.
• Indien het netsnoer moet worden verrangen, worden verrangende werkzaamheden worden uitgevoerd door bevoegt personeel met behulp van alleen originele verrangingsonderdelen.

Installatie

• Gebruik een normale stop afgestemd op het energieverbruik van de airco. Indien u dit Niet doet, bestaat er een risico op elektrische schokken of defecten aan het apparaat.
• Neem contact op met een lokale Dienstverlener wonneur u de airco wilt installeren of verplaatsen. Indien u dit Niet doet, bestaat er een risico op verwondingen of defecten aan het apparaat.
• Gebruik alkijd een stekker en stopcontact met randaarde. Indien u dit Niet doet, bestaat er een risico op elektrische schokken of defecten aan het apparaat.
• Zorg ervoor dat het deksel en de afdekplaat van het bedieningspaneel goed+zijn bevestigd. Indien u dit Niet doet, bestaat er een risico op een explosie of brand.
• Installee een stopcontact met eigen stop special voor de airco. Indien u dit Niet doet, bestaat er een risico op elektrische schokken of defecten aan het apparaat.
• Gebruik een normale stop afgestemd op het energieverbruik van de airco. Indien u dit Niet doet, bestaat er een risico op elektrische schokken of defecten aan het apparaat.
• Breng geen verlengingen of andere veranderingen aan de stroomkabel aan. Als de stroomkabel beschadigd is of anderszins in slechte staat dient deze verrangen te worden. Er bestaat risico op elektrische schokken.
• Wees voorzichtig bij het uitpakken en installereren van de airco. Indien u dit Niet doet, bestaat er een risico op verwondingen of defecten aan het apparaat.

• Installee de airco Niet op een onstabiele ondergrund of op een plek waar het apparaat zou kunnen vallen. Er bestaat levensgevaar of risico op zware verwondingen of defecten aan het apparaat.

• Dit apparaat is Niet bedoeld voor gebruik door Personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten of met een gebrek aan ervaring en kennis, behalte als zij onder toezicht staan of instructie hebben gehad inzake het gebruik van het apparaat door een persoon verantwoordelijk voor hun veiligheid. Kinderen要去en altijd onder toezicht staan om ervoor te zorgen dat zij Niet met het apparaat spelen.

Bediening

• Laat de airco Niet lange tijd aanstaan bij een zeer hoge luchtvochtigheidsgraad of wanner er een deur of raam open is. Indien u dit Niet doet, bestaat er een risico op defecten aan het apparaat.
• Zorg ervoor dat de stroomkabel Niet strak staat of beschadigd is verwijl het apparaat in gebruik is. Indien u dit Niet doet, bestaat er een risico op brand, elektrische schokken of defecten aan het apparaat.
• Plaats geen objecten op de stroomkabel. Er bestaat risico op elektrische schokken of defecten aan het apparaat.
• Zet de airco Niet aan door de stekker in het stopcontact te steken, of aan door de stekker eruit te halen. Er bestaat risico op brand of elektrische schokken.
• Met native handen het apparaat Niet aanraken, bedieren of repareren. Er bestaat risico op elektrische schokken of defecten aan het apparaat.
• Plaats geen verwarming of hete apparaten bij de stroomkabel. Er bestaat risico op brand, elektrische schokken of defecten aan het apparaat.
• Zorg ervoor dat er geen water in de airco kommt. Er bestaat risico op explosie of brand.
• Laat geenlicht ontvambare producten zoals benzine, benzeen of oplosmiddelen zicht bij de airco staan. Er bestaat risico op explosie of brand.
• Laat de airco Niet lange tijd aanstaan in eenkleine ruimte zonder ventilatie. Zorg voor voldoende en regelmatte ventilatie. Indien u dit Niet doet, bestaat er een risico op een explosie of brand.
• In geval van een gaslek moet u de ruimte goed ventileren voor u de airco waar gebruikt. Indien u dit Niet doet, bestaat er een risico op een explosie of brand.
• Trek de stekker uit het stopcontact als u opmerkt dat de airco vreemd geluid maakt, vreemd ruikt, of als er rook uit komt. Indien u dit Niet doet, bestaat er een risico op een explosie of brand.
• Zet het apparaat uit en sluit de ramen tijdens een storm of onweer. Indien möglichk, verwijder het apparaat van het raam voor de storm.
• Raak het elektrostatische filter Niet aan wonneer u de beschermkap verwijderd heeft. Indien u dit Niet doet, bestaat er een risico op elektrische schokken of defecten aan het apparaat.
• Neem contact op met een geautoriseerd servicecentrum wanner het apparaat waterschade heeft opgelopen. Indien u dit Niet doet, bestaat er een risico op een explosie of brand.
  Zorgervoordatergerenwaternhetapparaatkomt.
  Zorg ervoor dat er voldoende geventileerd worden wanneer deze airco tegelijk met een verwarming worden gebruikt. Indien u dit Niet doet, bestaat er een risico op brand, ernstige verwondingen of defecten aan het apparaat.
• Zet het apparaat uit en trek de stekker uit het stopcontact wonneer u de airco schoonmaakt of repareert.
  Indien u dit Niet doet, bestaat er levensgevaar of risico op ernstige verwondingen of defecten aan het apparaat.
• Trek de stekker uit het stopcontact wonneer de airco gedurende langeijd Niet gebruikt worden. Indien u dit nicht doet, bestaat er een risico op defecten aan het apparatusat.
• Plaats geen objecten op de airco. Er bestaat risico op defecten aan het apparaat.
• Neem voor het reinigen van de binnenzijde contact op met een erkend servicecentrum of een dealer. Gebruik geen agressieve reinigingsmiddelen die corrosie of beschadiging van de unit kunnen veroorzaken. Agressieve reinigingsmiddelen hunn ook de oorzaak zichn van defecte apparatuur, brand of een elektrische schok.
• Dit apparaat is nicht bedoeld voor gebruik door Personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten of met een gebrek aan ervaring en kennis, behalte als zij onder toezicht staan of instructie hebben gezahen gehad inzake het gebruik van het apparaat door een persoon verantwoordelijk voor hun veiligheid.
• Kinderen要去nd ondertoezichtstaan omervoortzorgendatzijniet methetapparaat spelenn.

LET OP

Installatie

• Controller na installmentie of reparatie of er geen koelmiddel lekt. Indien u dit Niet doet, bestaat er een risico op defecten aan het apparaat.
• Zorg voor een correcte installmentie van de afvoerleiding om te zorgen voor een correcte afvoer van gecondenseerd water. Indien u dit Niet doet, bestaat er een risico op defecten aan het apparaat.
• Houd het apparaatrechtop ook wanner u het installeert.
• Installeer de airco op een plek waar het lawaai van de buiten-unit of de uitlaatgassen geen overlastveroorzaken bij de buren. Indien u dit Niet doet is er risico op een conflict met uw buren.
• Wonneer u het apparaat vervoert, dient het door minimaal 2 personen of door een heftruck opgetild te worden. Er bestaat risico op zware verwondingen.
• Installee de airco Niet op een plek waar deze worden blootgesteld aan directe zeewind of opspattend zeewater. Er bestaat risico op defecten aan het apparatus.

Bediening

• Zorg ervoor dat er geen mensen, dieren of planten direct in de koude of warme luchtstromen staan. Er bestaat risico op zware verwondingen.
• Gebruik het apparaat Niet voor speciale toepassingen zoals het conserveren van voedsel, kunstwerken, etc. Dit is een airco voor huishoudelijk gebruik, Niet voor preciese koeling. Er bestaat levensgevaar of risico op brande of elektrische schokken.
• Blokeer de luchtinlaat of -uitlaat Niet. Er bestaat risico op explosives of defecten aan het apparaat.
• Gebruik geen agressieve schoonmaakmiddelen, oplosmiddelen of water om de airco schoon te make. Gebruik een zachte doek. Er bestaat risico op zware verwondingen of defecten aan het apparaat.
• Raak de metalen onderdelen van de airco Niet aan wonneer u het luchtfilter verwijdert. Er bestaat risico op zware verwondingen of defecten aan het apparatus.
• Plaats geen objecten op de airco. Er bestaat risico op defecten aan het apparaat.
• Zorg ervoor dat u het luchtfilter correct terugplaatst na het schoonmaken. Maak het luchtfilter om de week schoon, of vaker indien dit nodig is.
• Steek geen vingers, handen of andere objcten door de luchtinlaat of -uitlaat verwijl de airco aan staat. Er bestaat risico op elektrische schokken.
• Het water dat uit de airco komt is geen drinkwater! Er bestaat een risico voor de gezondheid.
• Gebruik een stevige kruk of ladder wanner u de airco schoonmaakt, onderhoudt of repareert, indien.Deze hoog is geplaatst.Indien u dit Niet doet, bestaat er een risico op verwondingen of defecten aan het apparatus.
• Gebruik geen batterijen van verschillende merken of types in de afstandsbediening; gebruik geen neue en gebruekte batterijen samen. Indien u dit Niet doet, bestaat er een risico op defecten aan het apparaat.
• Laadt de batterijen Niet op en haal ze Niet uitelkaar. Indien u dit Niet doet, bestaat er een risico op een explosie, brand of zware verwondingen.
• Gebruik de afstandsbediening Niet wanner er een batterij lekt. Als vloeistof uit een batterij in aanraking komt met uw kleding of huid, was dit er dan af met schoon water. Indien u dit Niet doet, bestaat er risico op zware verwondingen.
• Als vloeistof uit een batterij wordt ingeslikt, moet u uw mond grondig spoelen met schoon water en een dokter raadplegen. Indien u dit Niet doet, bestaat er een risico voor uw gezondheid.

Temperatuurbereik

Onderstaande tabel duidt de verschillende temperatenbereiken van de airconditioner aan.

Hoedanigheid	Stand Binnente	mperatuur Buitentemperatuur
9,12k	Koelen 18	°C~32 °C-10 °C~48 °C
	Verwarmen 1	16 °C~30 °C -10 °C~24 °C
18,24k	Koelen 18	°C~32 °C-15 °C~48 °C
	Verwarmen 1	16 °C~30 °C -10 °C~24 °C

INHOUD

2 TIPS OM ENERGIE TE BESPAREN

3 BELANGRIJKE VEILIGHEIDSINSTRUCTIES

7 VOOR GEBRUIK

7 Onderdelen
8 Het gebruik van de afstandsbediening

10 BASISFUNCTIES

10 De kamer koelen
10 De kamer Verwarming
11 De kamer ventileren
11 Ventilatorsnelheid instellen
11 De richting van de luchtstroom instellen.
11 De timer stellen
11 - De huidigeijd instellen.
12 - De airco automatisch op een bepaald moment inschakelen.
12 - De airco automatisch op een bepaald moment uitschakelen.
12 - Timerfunctie uitschakelen
12 - Slaapmodus instellen

13 GEAVANCEERDE FUNCTIONS

13 De kamertemperatuur snel behaaglijk make
13 Binnenlucht filteren

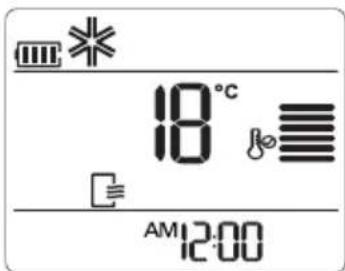

13 Automatisch reinigen
13 Weergave van het huidige energiegebruik
14 Automatische instelling
14 Automatisch omschakelen

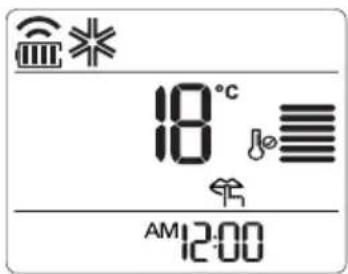

15 Stilte-modus
15 Energiecontrole-modus
15 Helderheid van de display

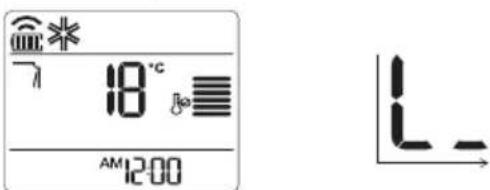

16 Het gebruik van de 1 Druk op de knop voor zachte lucht
16 De airco bedieren zonder de afstandsbediening

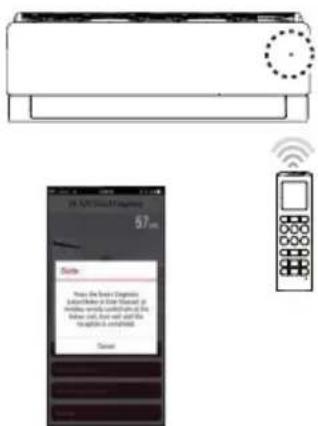

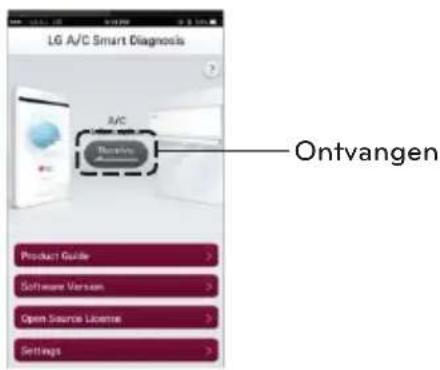

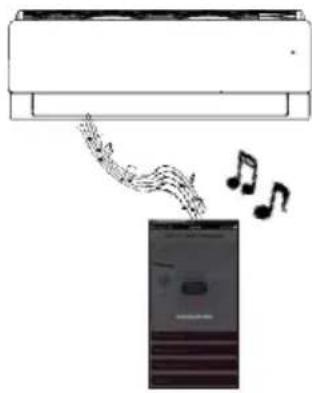

17 Smart Diagnosis

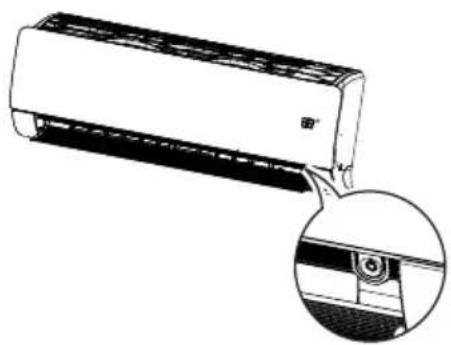

18 De airco automatisch opniew opstarten

19 ONDERHOUD

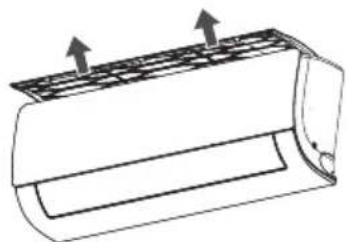

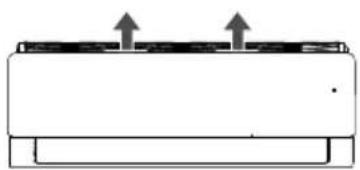

21 Luchtfilter schoonmakers

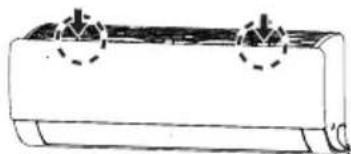

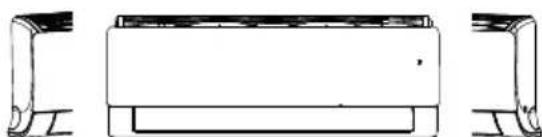

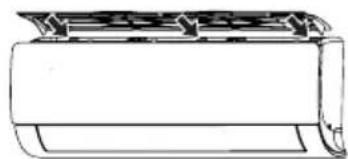

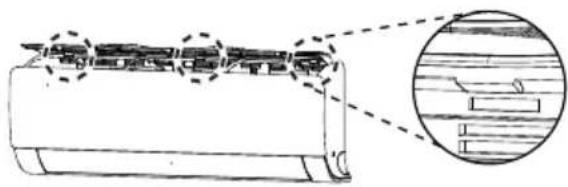

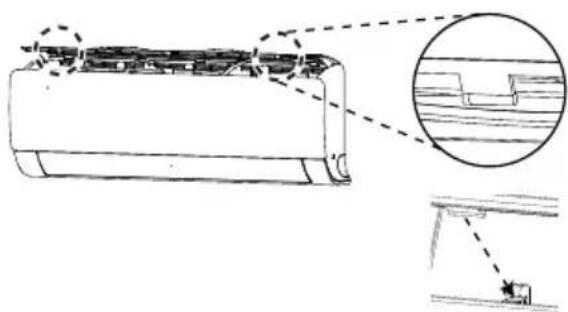

21 Assemblage van het luchtfilter

22 PROBLEMEN VERHILPEN

22 Zelfdiagnose
22 Voordatu een service-aanvraag doet

VOOR GEBRUK

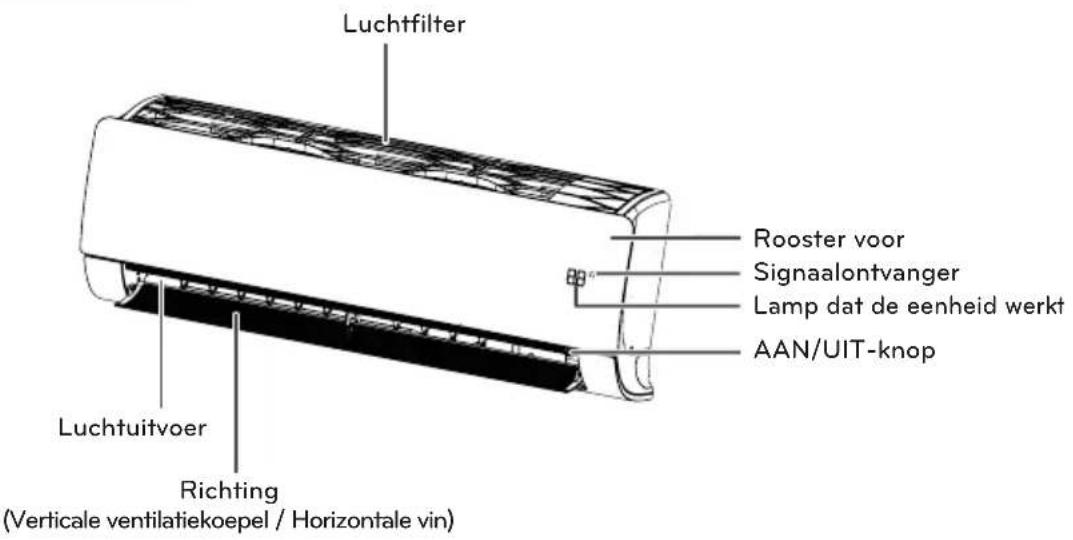

Onderdelen

Eenheden binnen

* De functie kan worden gewijzigd volgens een soort model.

N.B.

Het aantal controelampjes en hun positie kan varieren alaar gelang het model van de airco.

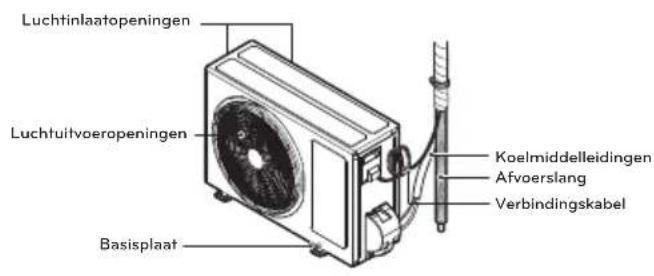

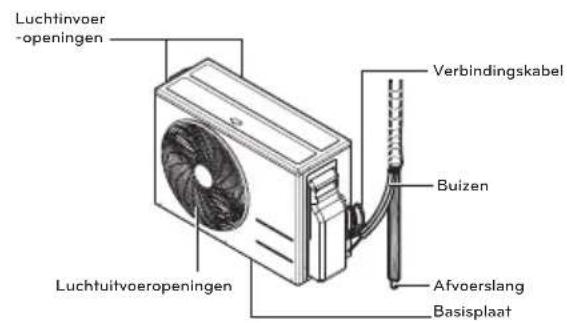

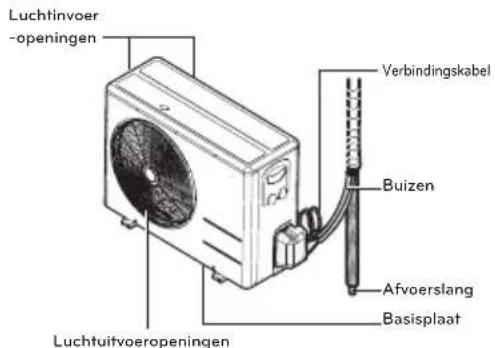

Eenheid buiten

9,12k 18k

24k

* De functie kan worden gewijzigd volgens een soort model.

Het gebruik van de afstandsbediening

Het is makkelijker om de airco te bedieren met de afstandsbediening.

Onder het klepje van de afstandsbediening zitten knopjes voor extra functies.

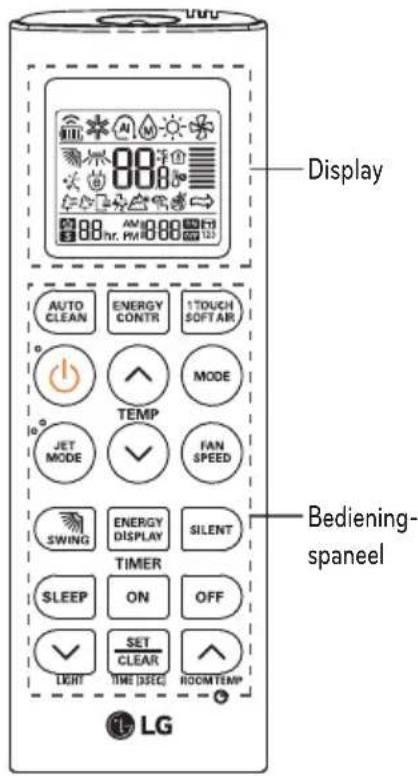

Draadloze afstandsbediening

LET OP

De volgende waarschuwingen gelden voor modellen voor Frankrijk. Als de functie Alleen verwarmen is ingesteld, is Koelen / Automatisch omschakelen / Ontvochtigen Niet beschikbaar, maar is Verwarmen / Luchtcirculatie wel beschikbaar. Als het product wordt uitgeschakeld terwijl de draadloze afstandsbediening is ingesteld op Koelen / Automatisch omschakelen / Ontvochtigen, worden het product zich meteer ingeschakeld. Schakel het product uit nadat de draadloze afstandsbediening is ingesteld op Verwarmen / Luchtcirculatie en schakel het daarna weer in.

Bedien- ingspaneel	Display	Omschrijving
AUTO CLEAN		Knop Automatisch reinigen: stel de speciale functie in.
1TOUCH SOFT AIR		1 Druk op de knop zich blazen Touch soft air knop: Past ge- makkelijk de luchtstroom aan om directe wind weg te voeren.
SLEEP		Automatische slaapmodus*: Stelt de au- tomatische slaapmodus in.
	88°	Temperature adjustment buttons: Adjusts the room temperature when cooling and heating.
	-	Aan/Uit-knop: Zet het apparaat aan of UIT.
FAN SPEED		Ventilatorsnelheid: Stelt de snugheid van de ventilator van de binnen-unit in.
MODE		Functieknop*: Stelt de functie in. Koelen (※) / Automatische functie of automatisch omschakelen (AI) / Ontvochtiging (△) / Verwarming (◎) / Luchtcirculatie (△)

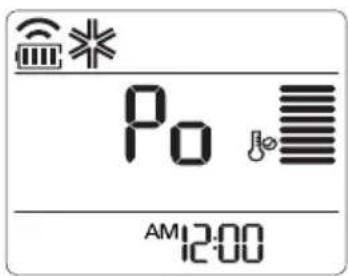

JET MODE	Po	Snelkoeling/snelverwarming*: Koelt of ver- warmt de binnenlucht binnen een korteijd.
SWING		Luchtstroomrichting: Stelt de richting van de luchtstroom horizontaal in.
ON OFF		Timer: de start- / stopijd in te stellen.
SILENT ENERGY CONTR ROOMTEMP		Navigatie- en functieknoppen*: Voor het inst- stellen van deijd en andere speciale functies. Bedient de STILTE-modus/ Bedient E/Controle-modus/ STILTE-modus en E/Con- trole zich Niet gelijktijdig beschikbaar.
LIGHT	-	Stelt de holderheid van de display van de binnen-unit in
ENERGY DISPLAY	-	Knop Energieweergave: Stel in of informatatie over Energie moet worden weergegeven.
SET CLEAR TWEIGHT	-	Set/clear: Voor het instellen of annuleren van functies. Stelt ook de huidigeijd in als u de toets 3 seconden ingedrukt houdt.
	-	Resetknop: Om alle instellingen van de airco te resetten.

• Het kan zich dat, afhankelijk van het model, bepaalde functies Niet werken.

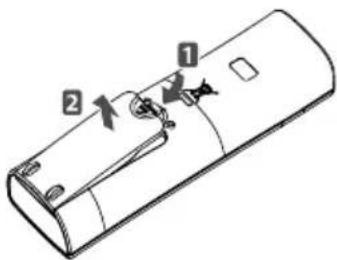

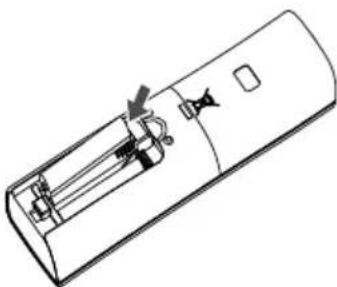

Batterijenplaatsen

Plaats de batterijen voor u de afstandsbediening gebruikt. Het te gebruiken type batterijen is AAA (1,5V).

1 Verwijder het batterijenklepje.

2 Plaats de neue batterijen. Zorg ervoor + dat - de batterijen in de goede richting geplaatst worden.

3 Bevestig het batterijenklepje.

N.B.

Als de display van de afstandsbediening zwakker worden dienen de batterijen te worden verrangen.

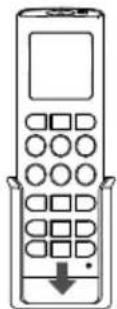

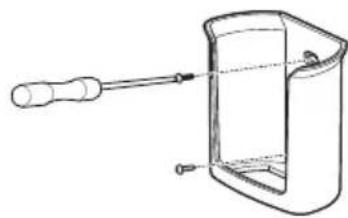

De afstandsbedieninghouder bevestigen.

Bevestig de afstandsbedieninghouser op een plaats waar geen direct zonlicht op valt.

1 Kies een veilige en makkelijk bereikbare plaats.

2 Bevestig de houder door de 2 schroeven met een schroevendraire stevig vast de draaien.

3 Plaats de afstandsbediening in de houder.

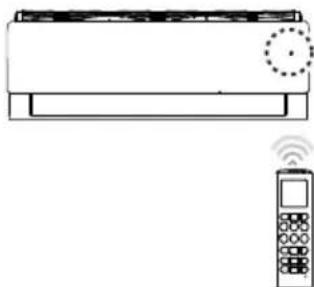

Gebruikshandleiding

Richt de afstandsbediening op de ontvanger aan de onderkant van de airco om hem te bedieren.

N.B.

• Het kan zijn dat andere elektronische apparaten op de afstandsbediening rea geren wanneer deze erop gericht is. Zorg ervoor dat de afstandsbediening goed op de airco gericht is.
• Om goed functioneren te waarborgen, dient u de zender en de ontvanger schoon te makeen met een zachte doeck.

BASISFUNCTIES

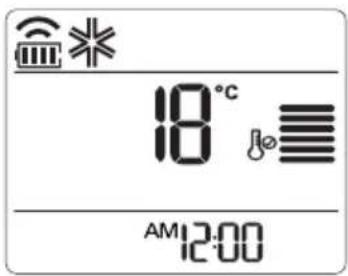

De kamer koelen (Koelen)

1 Druk op om de airco in te schakelen.
2 Druk meermaals op om koelen te selecteren.

• *staat in de display.

3 Druk op of om de gewennen temperatuur in te stellen.

• De temperatuur kan ingesteld worden tussen 18^ (64°F) en 30°C (86°F).

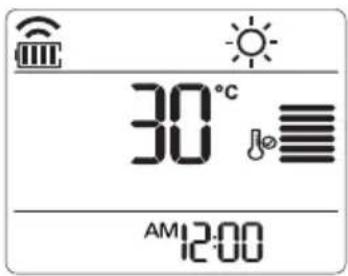

De kamer Verwarming (Verwarming)

1 Druk op om de airco in te schakelen.
2 Druk meermaals op om Verwarming te selectoren.

• • staat in de display.

3 Druk op of om de gewenste temperatuur in te stellen.

• De temperatuur kan ingesteld worden tussen 16^ (60^) en 30^ (86^) .

N.B.

Apparaten met alleen koeling onderste-unen denen functie Niet.

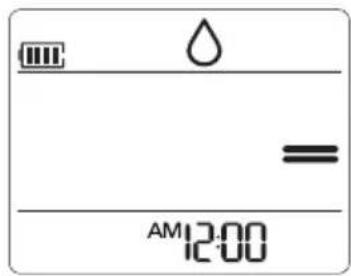

Luchtvochtigheid verlagen (Ontvochtiging)

In deze modus worden een te hoge luchtvochtigheid van de omgeving gecorrigeerd om schimmelplekken te voorkomen. In deze modus worden de kamertemperatuuren en de ventilatorsnelheid automatisch aangepast om een optimale luchtvochtigheid te behouden.

1 Druk op om de airco in te schakelen.
2 Druk meermaals op om de ontvochtig ing te selecteren.

• Ostaat in de display.

N.B.

• In deutsche modus kan de kamertemperatuur nicht ingesteld worden, waar deze automatisch aangepast worden. De kamertemperatuur worden nicht weergegeven op de display.

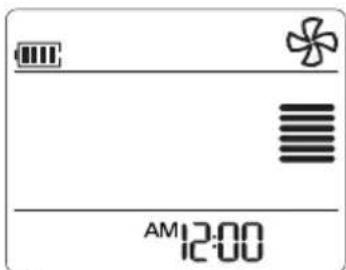

De kamer ventileren (Ventilatie)

In deze modus wordt de lucht alleen gecirculeerd zonder de kamertemperatuur te wijzigen.

1 Druk op om de airco in te schakelen.
2 Druk meermaals op _CC om de ventilations-tand te selecteren.

• -staat in de display.

3 Druk op FAN om de ventilatorsnelheid in te stellen.

De ventilatorsnelheid aanpassen

1 Druk herhaaldelijk op om de ventilatorsnelheid aan te passen.

• Selecteer als u natuurlijke lucht wilt. De ventilatorsnelheid worden automatisch aangepast.

schermweergave		Snelheid
Opmerking	binnenunit
	FS	Hoog
	F4	Midden - Ho
	F3	Midden
	F2	Midden - Laag
	F1	Laag
	ingestelde temperatuur.	Natuurlijke Wind

N.B.

Het scherm van de binnenunit worden slechts 5 seconden weergegeven, daarna keert het scherm wee terug waar de ingestelde temperatuur.

Deorting van de luchtstroom instellen.

1 Om de richting van de luchtstroom horizontaal in te stellen: druk meermaals op om de gewenste richting in te stellen.

• Kies om de horizontale richting automatisch in te stellen.

N.B.

• Verticale instelling van de luchtstroom is bij sommige modellen nicht möglich.
• Het instellen van een willekeurige richting kan het apparaat beschadigen.
• Wanner u de airco aanzet, start hij automatisch in de richting waarin de luchtstroom stond toen hij werk uitgezet, waardoor de richting möglichk Niet overeenkomt het de indicateie op de display van de afstandsbediening. Wanner dit gebeurt, kutu op drukken om de richting weer in te stellen.

De timer instellen

U kunt de timerfunctie inschakelen om energie te besparen en om de airco efficienter te gebruiken.

De huidige tijd instellen.

1 Druk op SET en houd deze knop gedurende minstens 3 seconden vast.

• Het AM/PM icoontje flikkert onder in de display.

2 Druk op of om de juiste minuten te kiezen.
3 Druk op SET om deinstelling te beeindigen.

De airco automatisch op een bepaald moment inschakelen.

1 Druk op ON.

• Het hieronder aangegeven icoontje flikkert onder in de display.

2 Druk op of om de juiste minuten te kiezen.
3 Druk op SET om deinstelling te beeindigen.
4 Wanner de timer ingesteld wordt zal de huidigeijd en het AAN(ON)-icoon getoond worden op het display, wat aangeeft dat de gewensteijd ingesteld is.

De airco automatisch op een bepaald moment uitschakelen.

1 Druk op [OFF].

• Het hieronder aangegeven icoontje flikkert onder in de display.

2 Druk op of om de juiste minuten te kiezen.
3 Druk op SET om deinstelling te beeindigen.
4 Wanner de timer ingesteld worden zal de huidigeijd en het UIT(OFF)-icoon getoond worden op het display, wat aangeeft dat de gewensteijd ingesteld is.

Timerfunctie uitschakelen

1 Druk op ON of op OFF om de timerinstelling te selecteren die u wilt annuleren
2 Druk op SET CLEAR

• Om alle timerfuncties uit te schakelen, drukt u op SET CLEAR.

De sloapstand instellen

Gebruik de slaapstand om de airconditioner automatisch uit te schaken wanner u gaat slapen.

1 Druk op om de voeding in te schakelen.
2 Druk op (SLEEP)
3 Druk op of op om de uren te selec teren (tot 7 uren).

4 Druk op SET om af te sluiten CLEAR

wordt op het scherm weergegeven in de slaapstand.
* Voorbeeld) 1 Uur

[schemwveergave] [scherm binnenunit]

!N.B.

• In de standen Koelen en Ontvochtigen worden de temperatuur na 30 minutes met 1 verhoogd en nog eens met 1 na nog eens 30 minutes zodat u comfortabeler kunt slapen.
• De temperatuur worden met maximaal 2 verhoogd ten opzichte van de ingestelde temperatuur.
• De ventilatorsnelheid kan nicht worden verandered in de slaapstand. Er worden een superlage ventilatorsnelheid ingesteld bij koelen en een lage ventilatorsnelheid bij verwarmen.
• Het scherm van de binnenunit worden van 1aar tot 7aar weergegeven. Dit wordt slechts 5 seconden weergegeven en daarna keert het scherm weeer terug waar de ingestelde temperatuur.

GEAVANCEERDE FUNCTIONS

De airco heeft ook enkele geavanceerde functies.

De kamertemperatuur snel behaaglijk make (snelkoeling/snelverwarming)

In度过 modus wordt de kamertemperatuur in de zomer snel omlaag of in de winter snel omhoog gebracht.

1 Druk op om de airco in te schakelen.
2 Druk op _ D^int

• Staat in de display.

• In snugelingsmodus blaast de airco gedurende 30 minuten zo veel möglichk lucht van 18^ (64^) uit.
• In snelverwarmingsmodus blaast de airco gedurende 30 minuten zo veel möglichk lusth van 30^ (86^) uit.

N.B.

• In luchtcirculatiemodus, automatisches modus of automatische overschakelingsmodus kan denen functie nicht gebrukt worden.
• Het kan zijn dat, afhankelijk van het model, deze functie Niet werkt.

Binnenlucht filteren

Automatisch Schoon-functie

Tijdens het koelen of het ontvochtigen ontstaat er vocht in de airco. Gebruik de automatische schoonmaakfunctie om dit vocht te elimineren.

1 Druk op om de airco in te schakelen.
2 Druk op. AUTO CLEAN

• staat in de display.

• Indien u het apparaat uit zet blijft de ventilator gedurende 30 minutes werken en maakt de binnenkant van de binnen-unit schoon.

N.B.

Sommige knoppen kuren nicht worden gebrukt verwijl de airco met het automatisch schoonmaken bezig is.

Weergave van het huidige energiegebruik

Dit is een functie die de hoeveelheid gegenereerde energia weergeeft op het display binnen wonneer het product in werkig is.

1 Druk op om de stroom aan te zetten.

2 Druk op. ENERGY DISPLAY

• Het onmiddelijk stroomverbruik worden even getoond op het display van de binnenunit.

N.B.

• Wanner u deze functie opstart worden dit nicht apart weergegeven op de draadloze afstandsbediening.
• De daadwerkelijk stroom kan verschillen van de weergegeven stroom.

Automatische installing (Artificièle Intelligentie)

Modellen met alleen koeling

In denen modus worden de ventilatorsnelheid en de temperatuur automatisch ingesteld gebaseerd op de kamertemperatuur.

1 Druk op ① om de airco in te schakelen.
2 Druk meermaals op om automatische instelling te selecteren.
3 Druk op of om de gewenste instelling te kiezen als de gewenste temperatuur hoger of lager dan de huidige kamertemperatuur is.

Code	Description
2	Koelen
1	Licht koelen
0	Huidige temperatuur behonden
-1	Licht verwämen
-2	Verwarmen

N.B.

• In deze modus kan de ventilatorsnelheid nicht worden ingesteld, maar u kunt wel automatische rotatie van de blaasrichting instellen.
• Het kan zijn dat, afhankelijk van het model,DEXE functie Niet werkt.

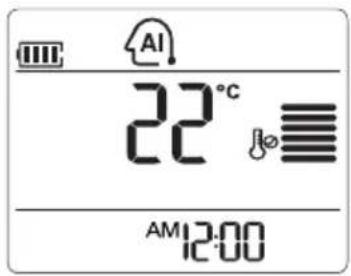

Automatisch omschakelen

InCe modus stelt de airco de modus automatisch in om de ingestelde temperatuur ± 2^ te behouden.

1 Druk op om de airco in te schakelen.
2 Druk meermaals op NCDE om Automatisch omschakelen te selecteren.

• Alstaat in de display.

3 Druk op of om de gewenste temperatuur in te stellen.
- De temperatuur kan ingesteld worden tussen 18^ (64^) en 30^ (86^) .
4 Druk meermaals op om de ventilatorsnelheid in te stellen.

N.B.

Het kan zijn dat, afhankelijk van het model,DEXE functie Niet werkt.

Stilte-modus

Deze modus is om möglichke klachten van de buren te voorkomen, door het geluid van de buiten-units te verminderen.

De geluidsdruk in de koelings- of verwarmingsmodus van de buiten unit is met 3dB afgenomen in vergelijkking met het gemeten geluid.

1 Druk op om aan te zetten.
2 Druk op [SILEN].

• wordt op het display getoond.

De functie Stilte-modus is beschikbaar bij de onderstaande temperaturen

• Koeling - mogelijk temperatuurbereik: Binnen 18^(64^) 30^ (86^) Buiten 18^ (64^) 43^ (109^)
• Verwarming - mogelijk temperatuurbereik: Binnen 16^ (60^) 30^ (86^) Buiten 6^ (43^) 24^ (75^) .

N.B.

• Instelling is alleen beschikbaar als het apparaat aan staat De Stilte-modus en E/Controle zich Niet gelijktijdig beschikbaar. Als er in de Stilte-modus op E/Controle gedrukt worden, worden de Stiltemodus opgeheven en start de E/Controle.
• De capaciteit kan afnemen wanner de buiten unit in de stilmodus staat.
• Deze functie kan nicht gebrukt worden in de Ventilator, Vochtigheid modus.

Energiecontrole-modus

Deze modus geeft energiabesparing.

(Instelling is beschikbaar tijdens het koelen)

Ingangsstap 1: Het stroomverbruik in de koelingsmodus is met 20% afgenomen in vergelijkking met de gemeten capaciteit.

Ingangsstap 2: Het stroomverbruik in de koelingsmodus is met 40% afgenomen in vergelijkking met de gemeten capaciteit.

1 Druk op om aan te zetten.
2 Druk op CENCRY

• wordt op het display getoond.

De functie Energiecontrole-modus is beschikbaar bij de onderstaande temperaturen

• Koeling - möglichk temperatuurbereik: Binnen 18^(64^) 30^ (86^) Buiten 21^(70^) 32^ (90^)

N.B.

• In de Koeling modus kan deze functie gebrukt worden.
• Telkens als er op de draadloze afstandsbediening op E/Controle gedrukt worden Stap 1, Stap 2 en functies vrijgeven herhaald en afgewisseld. De gevraagde temperatuur verschijnt gedurende 5 sec.
• De capacititeit kan afnemen wanner de buiten unit in de stilmodus staat.

Helderheid van de display

U kunt de helderheid van de display van de binnen-unit instellen.

1 Druk op

Het display aan-/uitzetten.

N.B.

Het kan zijn dat, afhankelijk van het model,DEXE functie Niet werkt.

Het gebruik van de 1 Druk op de knop voor zachte lucht (werking van Comfort Ventilator)

De optie Comfort Ventilator stelt de ventilator handig in op de vooraf ingestelde positie die de aangevoerde lucht afbuigt van direct op de aanwezigen in de kamer te blazen.

1 Druk op ① om aan de zetten.

2 Druk herhaaldelijk op en selecteer degewenste richting.

• of wordt weergegeven op het displayschem.

[schemweergave] [scherm binnenunit]

[schemweergave] [scherm binnenunit]

N.B.

• Drukken op of tijdens de werkking op comfort ventilator zal de functie comfort ventilator uitzetten.
• Het drukken op tijdens de werkking van comfort ventilator zal de functie comfort ventilator uitzetten en de auto swing voor de verticale richting instellen.
• Wonneer deze functie uit staat, werkt de horizontale ventilator automatisch afhankelijk van de ingestelde modus.
• Het scherm van de binnenunit wordt slechts 5 seconden weergegeven, daarna keert het scherm wee terug maar de ingestelde temperatuur.

De airco bedieren zonder de afstandsbediening

U kunt de aan/uit-knop op de binnen-unit gebruiken om de airco te bedieren wonneer de afstandsbediening Niet beschikbaar is. De ventilatorsnelheid worden in de hoogste stand gezet.

1 Open het horizontale blad.
2 Druk op de Aan/Jit-knop.

N.B.

De stappenmotor kan defect়, het horizontale blad.gaat snel open.

• De functie kan worden gewijzigd volgens een soort model.
• Voor modellen met koeling en verwarming is de manier van instellen anders, afhankelijk van de kamertemperatuur.

Kamertemp. Temp. inst. Modus
Onder 21 °C 24	°C Verwarmen
Boven 21 °C en onder 24 °C	23 °C Ontvochtigen
Boven 24 °C 22	°C Koelen

-Voor modellen met alleen koeling, worden de temperatuur op 22^ ingesteld.

Smart Diagnosis

Smart Diagnosis stelt gebruikers in staat om op handige wijze onderhoudsinformatie van een product te controlleren.

Gemakkelijk controlleren van de operationele status van de airconditioner.
- Gemakkelijk begrijpen van de founten berichten.
- Helpt om de prestatie van het apparaat te verbeteren en de levensduur te verlungen.

1 Zoek en download 'LG A/C Smart Diagnosis' in Google play of App store.
2 Klik op de "Ontvangen" knop op het hoofdschem op uw telefoon.

3 Houd de van de draadloze afstandsbediening tegelijkertijd 5 seconden ingedrukt en richt op de binnenunit.

4 Houd uw telefoon zich bij de binnenunit. Zoemerpiepjes zullen door uw telefoon worden ontvangen.

5 Bevestig de ontvangen informatie op uw telefoon

OPMERKING

Zorg ervoor het omgevingsgeluid tot een minimum te beperken anders kan de telefoon de zoemerpiepjes van de binnenunit Niet correct ontvangen.

De airco automatisch opniew opstarten

Wanneer de airco wee aangaat na een stroomstoring, herstelt deze functie de vorige instellenen. Deze functionaliteit is een sta daardinstelling.

1 Open het horizontale blad.
2 Druk op de Aan-/Uit-knop en houd deze 6 seconden lang ingedrukt.

• De eenheid maar twee piepjes horen en de lamp knippert tweemaal 4 keer.

• De functie kan worden gewijzigd volgens een soort model.
• Om deze functie waar in te schakelen, drukt u op de Aan-/Uit-knop en houd deze 6 seconden lang ingedrukt. De eenheid LAST twee piepjes horen en de lamp knippert 4 keer.

N.B.

Als u de Aan-/Uit-knop 3 tot 5 seconden vasthoudt in plaats van 6 seconden, zal het apparaat een testmodus starten. In de testmodus blaast het apparaat 18 minutes lang zo veel möglichk koele luchtuit alvorens maar de standardinstelling terug te keren.

ONDERHOUD

Indien de airconditioner gedurende een langereijd Niet gebruikt worden, maak de airconditionen dan droog om hem in de Beste staat te bewaren.

1 Maak de airconditioner zorgvuldig droog door hem gedurende 3 tot 4uur in de ventilatormodus te latent draaien en haal verrolgens de stekker uit het stopcontact. Er kan interne schade optreden als vocht in de componenten hinterblift.
2 Voordat u de airconditioner opnieuw gezrukt, maak de componenten aan de binnenkant van de airconditioner dan weeer droog door 3 tot 4 uur de ventilatormodus aan te zetten. Dit helpt geurtjes te verwijderen die zich hebben konnen ontwikkelenuit vochtigheid.

Maak het apparaat regelmatig schoon om een optimale werkig te garanderen en om eventuele defecten te voorkomen.

• Afhankelijk van het model kan dit onderdeel afwezig zijn.

• De functie kan worden gewijzigd volgens een soort model.

Type Beschrijving Interval
Luchtfilter	Zie "Luchtfilter schoonmaken". 2 weken
Eenheden binnen	Maak de binnen-unit schoon met een zachtde droge doek. Regelmatig
	Maak de condensaat-afvoerpijp ledere 4 maanden
	Maak de condensaat-vat schoon Eenmaal per Jaar
	Maak de warmtewisselaar zorgvuldig schoon. Eenmaal per Jaar
	Vervang de batterijen van de afstandsbediening. Eenmaal per Jaar
Eenheid buiten	Gebruik stoom om de spiraal van de warmtewisselaar en de lamellen schoon te maken. (raadpleeg een deskundige)	Regelmatig
	Reinig de ventilator Eenmaal per Jaar
	Maak de condensaat-vat schoon Eenmaal per Jaar
	Controleer of alle onderdelen van de ventilator stevig vastgemeakt zich.	Eenmaal per Jaar
	Controleer elektrische componenten met luchtjets Eenmaal per Jaar
	Maak de elektrische componenten met luchtstralen schoon. Eenmaal per Jaar

LETOP

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoud pleegt; doet u dit nicht dan bestaat er een risico op elektrische schokken.
• Gebruik nooit water warmer dan 40^ om de filters te reinigen. Dit kan namelijk vervormingen of verkleuringen verroorzaken.
• Gebruik nooit vluchtige stoffen voor het reinigen van de filters. Deze+knen de oppervlakken van het filter beschadigen.
• Was het 3M filter Niet met water, dit kan het filter beschadigen. (Optioneel)

N.B.

• De locatie en vorm van de filters kan, afhankelijk van de modellen, verschillen.
  Maak de warmtewisselaar van de buiten-unit regelmatig schoon. Vuil dat zich in de warmtewisselaar ophoopt kan de efficientie van het apparaat verlagen waardoor het energieverbruik stigt.

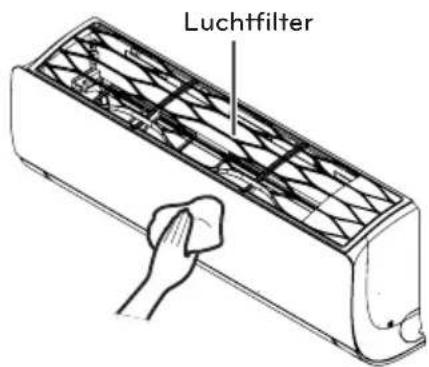

Luchtfilter schoonmaken

Maak het luchtfilter om de week schoon, of vaker indien nodig.

1 Schakel het apparaat uit en trek de stekker uit het stopcontact.
2 Houd de knop van het luchtfilter vast, duw hemiets omhoog.

• De functie kan worden gewijzigd volgens een soort model.

3 Houd de knop van het luchtfilter vast, duw hem iets omhoog en verwijder hemuit de unit.

• De functie kan worden gewijzigd volgens een soort model.

4 Reinig het filter met een stofzuiger of met warm water.

• Als het stof lastig te verwijderen is, kunt u het filter reinigen met lauw water en afwasmiddel.

5 Laat het filter in de schaduw drogen.

N.B.

Het luchtfilter kan worden doorbroken wanner het wordt gebogen.

Assemblage van het luchtfilter

Maak het luchtfilter om de week schoon, of vaker indien nodig.

1 Schakel het apparaat uit en trek de stekker uit het stopcontact.

2 Hang de haken van het luchtfilter in de frontgrill.

3 Druk de haken omlaag om het luchtfilter te assembleren.

4 Controller aan de zijkant van de frontgrill of het luchtfilter correct geassembleerd is.

N.B.

Het luchtfilter is nicht correct geassemblere. Stof en andere stoffen können in de binnenunit komen. Als kijken maar de binnenunit van hoger dan kan de bovenste filter eenvoudig te monteren.

PROBLEMEN VERHELPEN

Zelfdiagnose

Dit apparaat heeft een ingebouwde selfdiagnose-functie. Als er een fout optreedt, za het lampje van de binnen-unit knipperen met een interval van 2 seconden. Wanner dit gebeurt, dient u contact op te nemen met uw dealer of servicecentrum.

Voordat u een service-aanvraag doe t

Controleer het volgende voordat u contact opneemt met uw servicecentrum. Als het probleem zich nog steeds voordoet, kutu contact opnemen met uw servicecentrum.

Probleem Mogelijk	oorzaken Oplossing
Er komt een brandlucht of een vreemd geluid uit het apparaat.	-	Schakel de airco uit, trek de stekker uit het stop-contact en neem contact op met uw servicecentrum.
Er lekt water uit de binnen-unit, zichs wanner de luchtvochtigheid laag is.
De stroomkabel is beschadigd of worden ongebruikelijk warm.
Een knop, een beveiliging, de aarding of een zekering werkst Niet goed.
De airco doet het nicht.	De stekker zit Niet in het stopcontact.	Controler of de stekker in het stopcontact zit.
	Er is een zekering doorgeslagen of de aardlekschakelaar is gesprongen.	Vervang de zekering of controller of controller de aardlekschakelaar.
	Er is een stroomstoring.	Schakel de airco uit als zich een stroomstoring voordoet. Wacht 3 minuten na het herstellen van de stroomvoorziening voordat u de airco waar inschakelt.
	Het voltage is te hoog of te laag.	Controler de aardlekschakelaar.
	De airco is na een bepaaldeijd automatisch uitgegaan.	Druk nogmaals op de Aan-/Uit-knop.
De airco genereert geen koele lucht.	De luchtstroom is nicht correct.	Zorg ervoor dat de voorkant van de airco Niet geblokkeerd worden door en zonwering, gordijn of meubel.
	Het luchtfilter is vies.	Maak het luchtfilter om de week schoon. Zie "Luchtfilter schoonmaken" voor meer infor-matie.
	De kamertemperatureur ist te hoog.	In de zomer kan het eenigeijd duren voor de binnenlucht koel worden. Gebruik in dit geval de snelkoelen-modus om de binnenlucht snel te koelen.
	Koude lucht ontsnapt UIT de kamer.	Zorg ervoor dat er geen koude lucht UIT de kamer ontsnapt door ventilatiegaten.
	De ingestelde temper-atuur is hoger dan de kamertemperatureur.	Stel de gewenste temperatuur in zodat deze lager is dan de kamertemperatureur.
	Er is een warmtebron zicht bij de airco.	Gebruik geen warmtebronnen zoals een elektrische oven of een gasbrander verwijl de airco in gebruik is.
	Luchtcirculatiemodus is ingeschakeld.	In luchtcirculatiemodus blaat de airco lucht rond zonder.Deze te koelen of verwarmen.Stel de modus in op koeling.
De ventilatorsnelheid kan nicht ingesteld worden.	Automatische modus, snelkoelen, snelverwar-men of ontvochtig-ingsmodus is ingeschakeld.	In sommige modi, zoals snelkoelen, snelver-warmen of ontvochtigen, kan de ventilatorsnel-heid net worden aangepast. Selecteer een modus waar u de ventilatorsnelheid wel kunt aanpassen.
De temperatuur kan nicht ingesteld worden.	Luchtcirculatiemodus, snelkoelen of snelver-warmen is ingeschakeld.	In sommige modi, zoals luchtcirculatie, snelkoelen of snelverwarmen, kan de temper-atuur net worden ingesteld. Selecteer een modus waar u de temperatuur wel kunt aan-passen.

PODREÇNIK UZYTKOWNIKA

KLIMATYZATOR
