MANUALE UTENTE PC12SK LG

• Traduzione delle istruzioni originali Leggere interamente il manuale d'uso prima di utilizzare l'elettrodomestico e conservarlo a portata di mano per futuri riferimenti. Il presente documento costituisce la versione ridotta del manuale originale disponibile sul sito www.lg.com.INDICE Questo manuale può contenere testo o immagini che non si riferiscono al modello acquistato. Il presente manuale è soggetto a revisioni da parte del produttore. USO p. 3
• Note per l'uso p. 3
• Componenti e funzioni p. 3
• Telecomando wireless USO p. 43

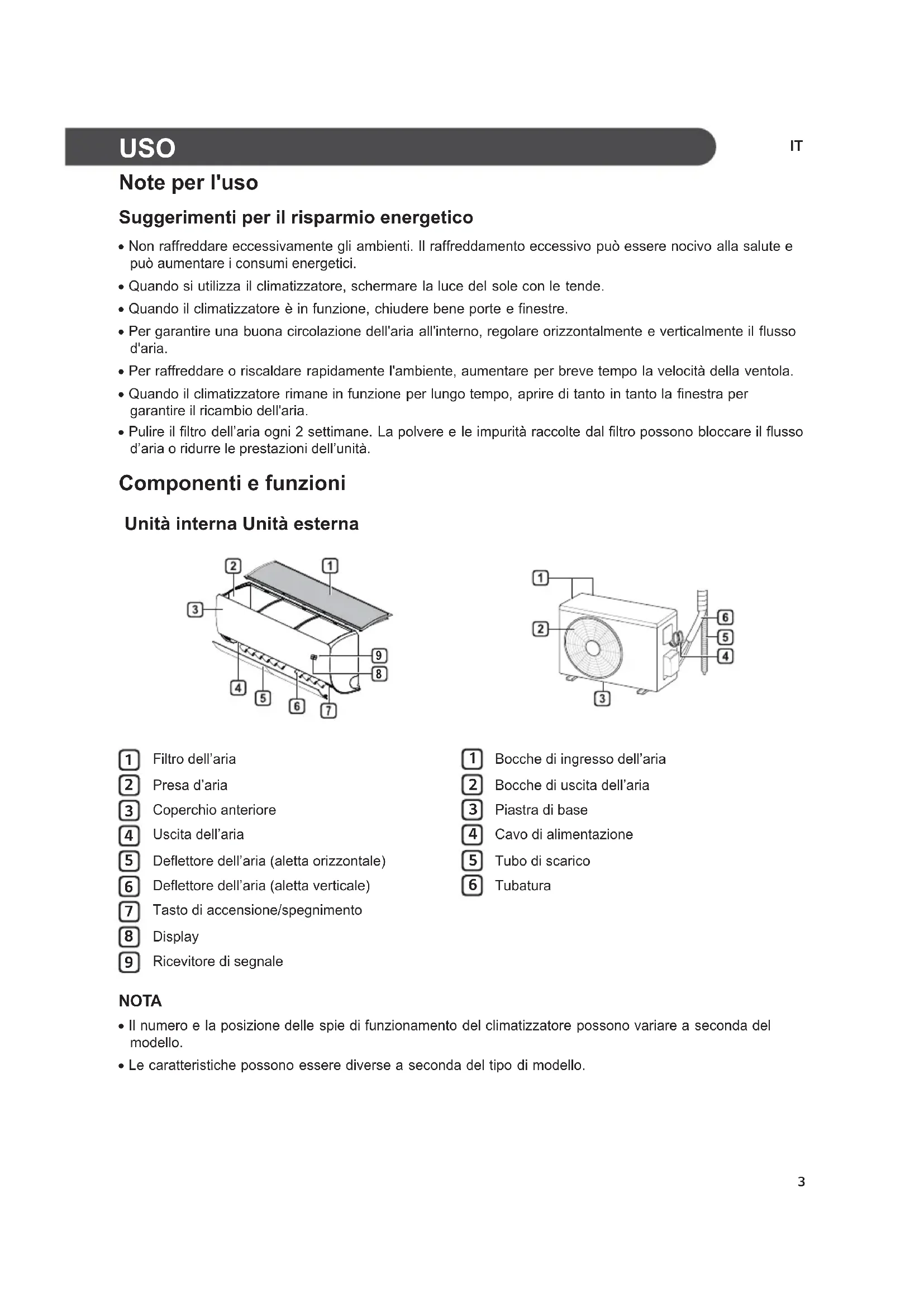

Note per l'uso Suggerimenti per il risparmio energetico x Non raffreddare eccessivamente gli ambienti. Il raffreddamento eccessivo può essere nocivo alla salute e può aumentare i consumi energetici. x Quando si utilizza il climatizzatore, schermare la luce del sole con le tende. x Quando il climatizzatore è in funzione, chiudere bene porte e finestre. x Per garantire una buona circolazione dell'aria all'interno, regolare orizzontalmente e verticalmente il flusso d'aria. x Per raffreddare o riscaldare rapidamente l'ambiente, aumentare per breve tempo la velocità della ventola. x Quando il climatizzatore rimane in funzione per lungo tempo, aprire di tanto in tanto la finestra per garantire il ricambio dell'aria. x Pulire il filtro dell’aria ogni 2 settimane. La polvere e le impurità raccolte dal filtro possono bloccare il flusso d’aria o ridurre le prestazioni dell’unità. Componenti e funzioni Unità interna Unità esterna

Filtro dell’ariaPresa d’ariaCoperchio anterioreUscita dell’ariaDeflettore dell’aria (aletta orizzontale)Deflettore dell’aria (aletta verticale)Tasto di accensione/spegnimentoDisplayRicevitore di segnaleBocche di ingresso dell’ariaBocche di uscita dell’ariaPiastra di baseCavo di alimentazioneTubo di scaricoTubatura NOTA x Il numero e la posizione delle spie di funzionamento del climatizzatore possono variare a seconda del modello. x Le caratteristiche possono essere diverse a seconda del tipo di modello.

Telecomando wireless Inserimento delle batterie Se il display del telecomando si sbiadisce, sostituire le batterie. Prima di utilizzare il telecomando, inserire le batterie AAA (1,5 V). Togliere il coperchio delle batterie. Inserire le nuove batterie rispettando le polarità (+ e –). Installazione del portatelecomando Per proteggere il telecomando, installare il portatelecomando in un luogo protetto dalla luce solare diretta. Scegliere una posizione sicura e facilmente accessibile. Fissare il portatelecomando stringendo saldamente le 2 viti con un cacciavite. Funzionamento Puntare il telecomando verso il ricevitore del segnale collocato sul lato destro del climatizzatore. NOTA x Il telecomando potrebbe interagire con altri dispositivi elettronici se viene puntato verso tali dispositivi. Accertarsi di puntare il telecomando verso il ricevitore del segnale del climatizzatore. x Per il corretto funzionamento, pulire il trasmettitore e il ricevitore del segnale con un panno morbido. x Nel caso in cui venga premuto il tasto del telecomando relativo a una funzione non disponibile, il prodotto non emette alcun segnale acustico, ad eccezione delle funzioni di regolazione del flusso d'aria (SWING visualizzazione del consumo energetico (kW [3 s] ) e purificazione dell'aria ( ).5

Impostazione dell'ora

Inserire le batterie. x L'icona nella parte inferiore del display comincia a lampeggiare. Premere il tasto o per selezionare i minuti. Premere il tasto SET/CANCEL per terminare la procedura. NOTA x Una volta impostata l'ora, è possibile utilizzare il timer di accensione e spegnimento. Utilizzo della funzione di conversione °C/°F (opzionale) Questa funzione consente di scegliere l'unità di misura in °C e °F x Tenere premuto il tasto ℃↔℉ [5 s]SWING per 5 secondi. Funzionamento del climatizzatore senza telecomando Per azionare il climatizzatore senza telecomando, utilizzare il tasto ON/OFF dell'unità interna. Aprire il coperchio anteriore (Tipo2) o l'aletta orizzontale (Tipo1). Premere il tasto ON/OFF. Tipo1 ON/OFF Tipo2 ON/OFF NOTA x Se si apre rapidamente l'aletta orizzontale, il motore passo-passo potrebbe danneggiarsi. x È impostata la velocità elevata della ventola. x Le caratteristiche possono essere diverse a seconda del tipo di modello. x Quando si utilizza il tasto di ON/OFF di emergenza, non è possibile cambiare la temperatura. x Per i modelli con raffreddamento e riscaldamento, la temperatura è impostata tra 22 e 24 °C6

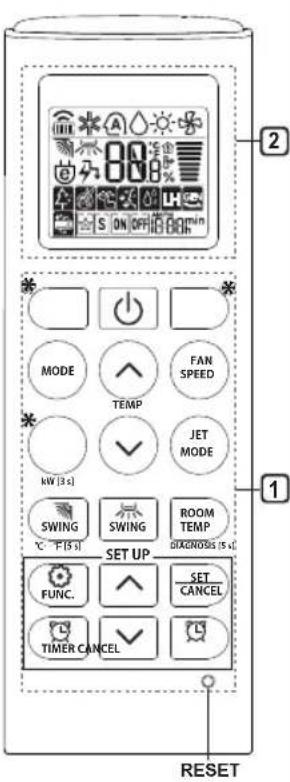

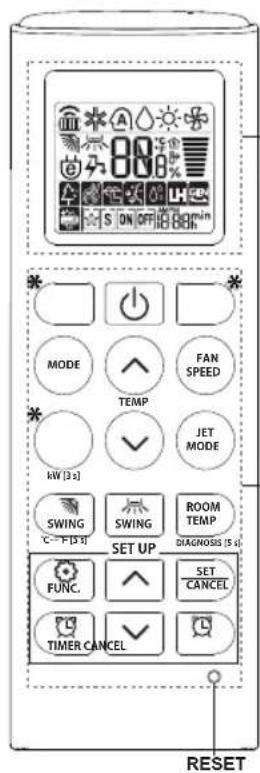

Utilizzo del telecomando wireless L'uso del climatizzatore è più comodo tramite il telecomando. SWINGkW [3 s]℃↔℉ [5 s]DIAGNOSIS [5 s]SWINGSET UP ROOM TEMP JET MODE MODE TEMP FAN

RESET Tasto Display Descrizione Disponibile Funzione Split singolo Multi

Consente di accendere e spegnere il climatizzatore.

Consente di regolare la temperatura del raffreddamento, del riscaldamento o la modalità di commutazione automatica.

MODE Consente di selezionare la modalità di raffreddamento.

Consente di selezionare la modalità di riscaldamento.

Consente di selezionare la modalità di deumidificazione.

Consente di selezionare la modalità di ventilazione.

Consente di selezionare la modalità di funzionamento e commutazione in automatico.

JET MODE Consente di cambiare rapidamente la temperatura dell'ambiente.

FAN SPEED Consente di regolare la velocità della ventola.

SWING SWING Consente di regolare la direzione orizzontale e verticale del flusso d'aria.

NOTA x * I tasti possono essere diversi a seconda del tipo di modello. x Se ci si connette all’Unità Esterna Multi, le funzioni di Visualizzazione Energetica, di Regolazione Energetica, Silenziosa e di Diagnosi Intelligente potrebbero non essere supportate.7

RESET Tasto Display Descrizione Disponibile Funzione Split singolo Multi TIMER

Consente di accendere e spegnere il climatizzatore all'ora desiderata.

Consente di impostare o annullare il timer e le funzioni speciali.

Consente di annullare le impostazioni del timer.

Consente di regolare l'ora.

Consente di impostare la luminosità del display sull'unità interna.

ROOM TEMP Consente di visualizzare la temperatura dell'ambiente.

&ļ) [5 s] Consente di scegliere l'unità di misura in °C e

*COMFORT AIR Consente di regolare il flusso d'aria tramite il deflettore.

Consente di scegliere se visualizzare o meno i dati energetici.

*ENERGY CTRL Consente di applicare il risparmio energetico.

Consente di controllare i dati di manutenzione del prodotto. OX8

RESET Tasto Display Descrizione Disponibile Funzione Split singolo Multi FUNC. Il generatore di ioni utilizza milioni di ioni per aiutare a migliorare la qualità dell’aria all’interno di spazi chiusi.

(opzionale) Consente di ridurre il rumore delle unità esterne.

Consente di rimuovere l'umidità che si è prodotta all'interno dell'unità interna.

RESET - Consente di inizializzare le impostazioni del telecomando.

NOTA x A seconda del modello, alcune funzioni potrebbero non essere disponibili. x * I tasti possono essere diversi a seconda del tipo di modello. x Premere il pulsante SET/CANCEL per attivare la FUNC selezionata.www.lg.com
