MANUAL DE USUARIO PC12SK LG

Lea con detenimiento este manual del propietario antes de hacer funcionar el electrodoméstico y téngalo a mano para poder consultarlo en cualquier momento.

Este manual es la versión simplificada del manual original. Puede obtener el manual original en www.lg.com.

TIPO: MONTADO EN LA PARED

Traducción de las instrucciones originales

ÍNDICE

Este manual puede contener imágenes o contenido diferente del modelo que haya adquirido.

Este manual está sujeto a revisión por parte del fabricante.

FUNCIONAMIENTO 3

Notas sobre el funcionamiento ....3

Componentes y funciones ....3

Mando a distancia inalámbrico ....4

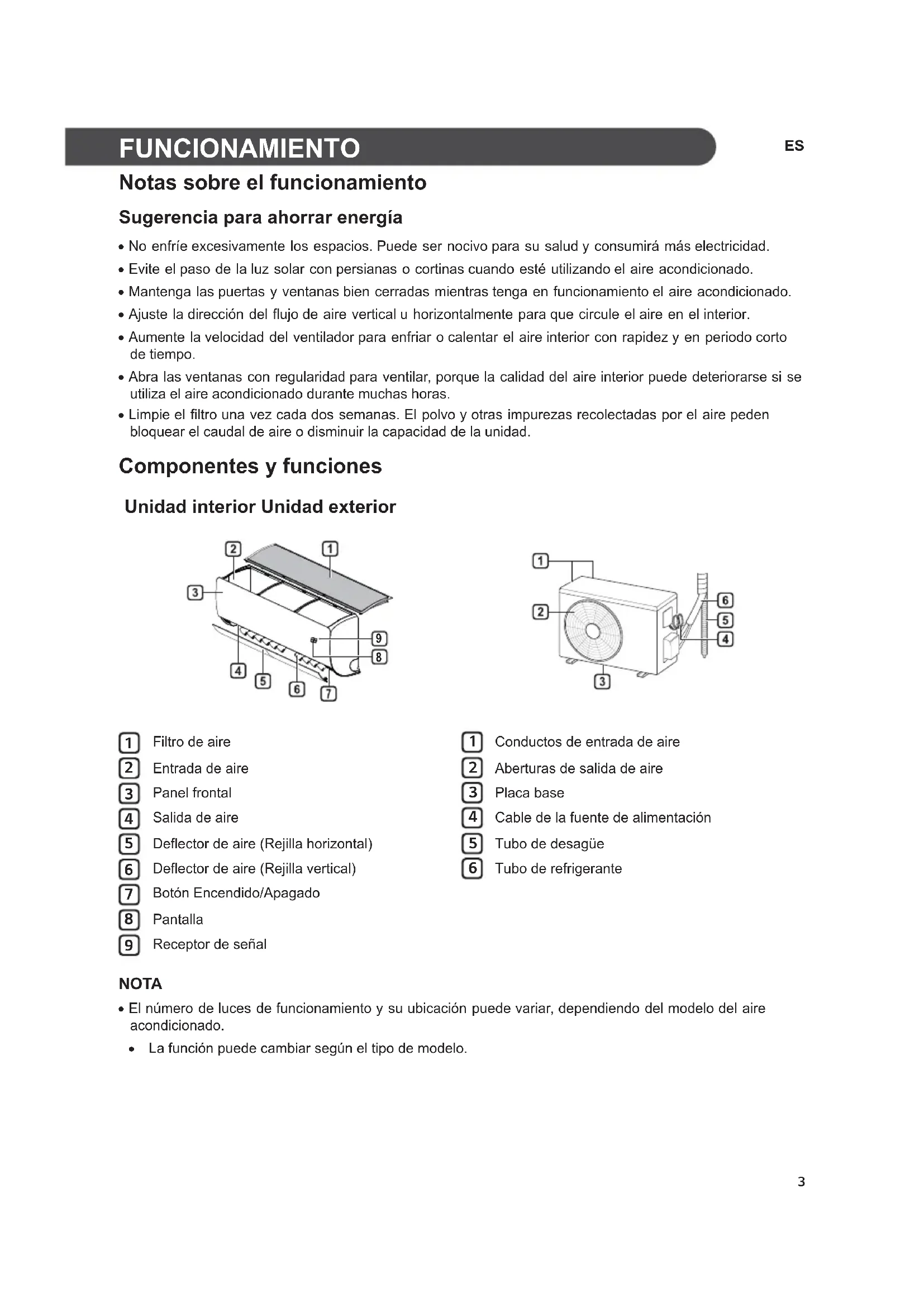

Notas sobre el funcionamiento

Sugerencia para ahorrar energía

• No enfríe excesivamente los espacios. Puede ser nocivo para su salud y consumirá más electricidad.
• Evite el paso de la luz solar con persianas o cortinas cuando esté utilizando el aire acondicionado.
• Mantenga las puertas y ventanas bien cerradas mientras tenga en funcionamiento el aire acondicionado.
• Ajuste la dirección del flujo de aire vertical u horizontalmente para que circule el aire en el interior.
• Aumente la velocidad del ventilador para enfriar o calentar el aire interior con rapidez y en periodo corto de tiempo.
• Abra las ventanas con regularidad para ventilar, porque la calidad del aire interior puede deteriorarse si se utiliza el aire acondicionado durante muchas horas.
• Limpie el filtro una vez cada dos semanas. El polvo y otras impurezas recolectadas por el aire peden bloquear el caudal de aire o disminuir la capacidad de la unidad.

Componentes y funciones

Unidad interior Unidad exterior

1 Filtro de aire
2 Entrada de aire
3 Panel frontal
4 Salida de aire
5 Deflector de aire (Rejilla horizontal)
6 Deflector de aire (Rejilla vertical)
7 Botón Encendido/Apagado
8 Pantalla
9 Receptor de señal

1 Conductos de entrada de aire
2 Aberturas de salida de aire
3 Placa base
4 Cable de la fuente de alimentación
5 Tubo de desagüe
6 Tubo de refrigerante

NOTA

• El número de luces de funcionamiento y su ubicación puede variar, dependiendo del modelo del aire acondicionado.
• La función puede cambiar según el tipo de modelo.

Mando a distancia inalámbrico

Colocación de las pilas

Si la pantalla del mando a distancia comienza a perder intensidad, cambie las pilas. Introduzca las pilas AAA (1.5 V) antes de utilizar el mando a distancia.

1 Retire la tapa de las pilas.

2 Introduzca las pilas nuevas asegurándosede respetar la polaridad + y - de las mismas.

Instalación del soporte del mando a distancia

Para proteger el mando a distancia, instale el soporte alejado de la luz solar directa.

1 Elija una localización segura y de fácil acceso.

2 Fije el soporte atornillando firmemente las 2 tuercas con un destornillador.

Método de uso

Apunte con el mando de control remoto hacia el recibidor de la señal al lado derecho de la unidad, para hacerlo funcionar.

• El mando a distancia puede accionar otros aparatos si se dirige hacia ellos. Asegúrese de dirigir el mando a distancia hacia el receptor de señal del aparato de aire acondicionado.
• Para un funcionamiento correcto, utilice un trapo suave para limpiar el transmisor de señal y el receptor.
• Si una función no está disponible en el producto, éste no emitirá ningún pitido cuando el botón para dicha función sea pulsado en el mando a distancia, excepto si se trata de las funciones Dirección de flujo de aire (SWING), Consumo de

energía (kW [3 s]) o Purificación de aire (

Ajuste de la hora actual

1 Coloque las pilas.

- Comenzará a parpadear el icono inferior en la parte inferior de la pantalla.

2 Presione el botón ▼ para seleccionar los minutos.
3 Presione el botón SET/CANCEL para finalizar.

NOTA

- El Temporizador On/Off está disponible después de configurar la hora actual.

Uso de la función de Conversión °C/°F (Opcional)

Esta función cambia la unidad entre °C y °F

- Presione y mantenga pulsado el botón SWING durante unos 5 segundos.

Utilización del aire acondicionado sin el mando a distancia

Puede utilizar el botón ON/OFF de la unidad de interior para utilizar el aire acondicionado cuando no esté disponible el mando a distancia.

1 Abra la tapa frontal (Tipo2) o la lama horizontal (Tipo1).

2 Presione el botón ON/OFF.

Tipo1

ON/OFF

Tipo2

ON/OFF

NOTA

• El motor podría romperse si el panel horizontal se abre demasiado rápido.
• La velocidad del ventilador está en modo alto.
• La función puede cambiar según el tipo de modelo.
• La temperatura no puede ser alterada cuando se utilice el botón de emergencia ON/OFF.
• Para los modelos de frío y calor, la temperatura está fijada de 22 °C a 24 °C

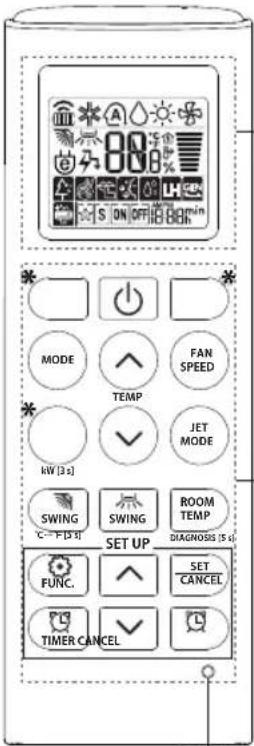

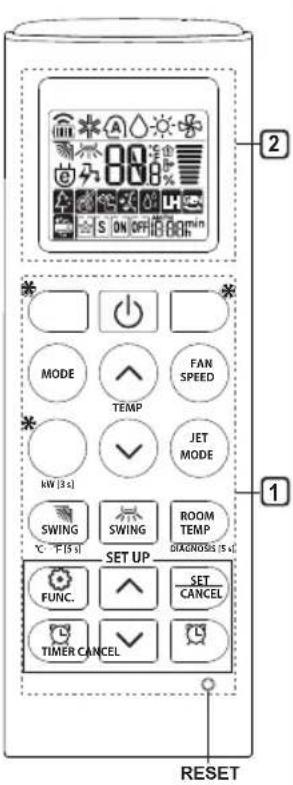

Utilización del mando a distancia

Puede utilizar el aire acondicionado de forma más cómoda con el mando a distancia.

2 MODE FAN SPEED TEMP JET MODE SWING SWING ROOM TEMP C - F [5 s] SET UP FUNC. SET CANCEL TIMER CANCEL RESET

1Botón	2Pantalla	Descripción	disponible Función
			splitindividual	Multi
	-	Enciende/apaga el aireacondicionado.	○	○
	88°	Ajusta la temperaturaambiente deseada enmodo refrigeración,calefacción oautomático.	○	○
MODE		Selecciona el modo derefrigeración.	○	○
		Selecciona el modo decalefacción.	○	○
		Selecciona el mododeshumidificación.	○	○
		Selecciona el modoventilación.	○	○
		Selecciona el modocambio automático/autofuncionamiento.	○	○
JETMODE	Po	Cambia la temperaturaambiente rápidamente.	○	○
FANSPEED		Ajusta la velocidad delventilador.	○	○
		Ajusta la direcciónvertical u horizontal delflujo de aire.	○	○

NOTA

• * los botones podrían cambiar de acuerdo con el tipo de modelo.
• Cuando se conecta a la unidad exterior Multi, pueden no ser compatibles las funciones de pantalla de energía, pantalla de control, silencio y diagnóstico inteligente.

1Botón	2Pantalla	Descripción	disponible Función
			splitindividual	Multi
		Sirve para introducir la hora actual y la hora de puesta en marcha/parada.	O	O
SET/CANCEL	-	Ajusta/cancela las funciones especiales y el temporizador.	O	O
	-	Cancela los ajustes del temporizador.	O	O
	- Ajusta	la hora. O O
*LIGHTOFF	-	Ajusta el brillo de la pantalla de la unidad de interior.	O	O
ROOMTEMP		Muestra la temperatura ambiente.	O	O
°C←°F[5 s]	°C°F	Cambia la unidad entre °C y °F	O	O
*COMFORTAIR		Ajusta la dirección del aire para desviar el aire.	O	O
kW[3 s]	-	Ajusta si se muestra o no la información sobre energía.	O	X
*ENERGYCTRL		Activa el modo de ahorro de energía.	O	X
DIAGNOSIS[5 s]	-	Comprueba cómodamente la información de mantenimiento de un producto.	O	X

1Botón	2Pantalla	Descripción	disponible Función
			splitindividual	Multi
		Sirve para introducir la hora actual y la hora de puesta en marcha/parada.	O	O
SET/CANCEL	-	Ajusta/cancela las funciones especiales y el temporizador.	O	O
	-	Cancela los ajustes del temporizador.	O	O
	- Ajusta	la hora. O O
*LIGHTOFF	-	Ajusta el brillo de la pantalla de la unidad de interior.	O	O
ROOMTEMP		Muestra la temperatura ambiente.	O	O
°C←°F[5 s]	°C°F	Cambia la unidad entre °C y °F	O	O
*COMFORTAIR		Ajusta la dirección del aire para desviar el aire.	O	O
kW[3 s]	-	Ajusta si se muestra o no la información sobre energía.	O	X
*ENERGYCTRL		Activa el modo de ahorro de energía.	O	X
DIAGNOSIS[5 s]	-	Comprueba cómodamente la información de mantenimiento de un producto.	O	X

ES

1Botón	2Pantalla	Descripción	disponible Función
			splitindividual	Multi
2FUNC.		El generador de ionesutiliza millones de ionespara contribuir a la mejora de la calidad delaire interior.	O(Opcional)	O(Opcional)
		Reduce el ruido de lasunidades exteriores.	O	X
		Elimina la humedadgenerada dentro de launidad interior.	O	O
1RESET -		Inicializa los ajustes delaparato de aireacondicionado.	O	O

1Botón	2Pantalla	Descripción	disponible Función
			splitindividual	Multi
		El generador de ionesutiliza millones de ionespara contribuir a la mejora de la calidad delaire interior.	O(Opcional)	O(Opcional)
		Reduce el ruido de lasunidades exteriores.	O	X
		Elimina la humedadgenerada dentro de launidad interior.	O	O
RESET -		Inicializa los ajustes del aparato de aireacondicionado.	O	O

NOTA

• Algunas funciones pueden no estar disponibles, dependiendo del modelo.
• * los botones podrían cambiar de acuerdo con el tipo de modelo.
• Pulse el botón SET/CANCEL para activar la FUNC seleccionada.
