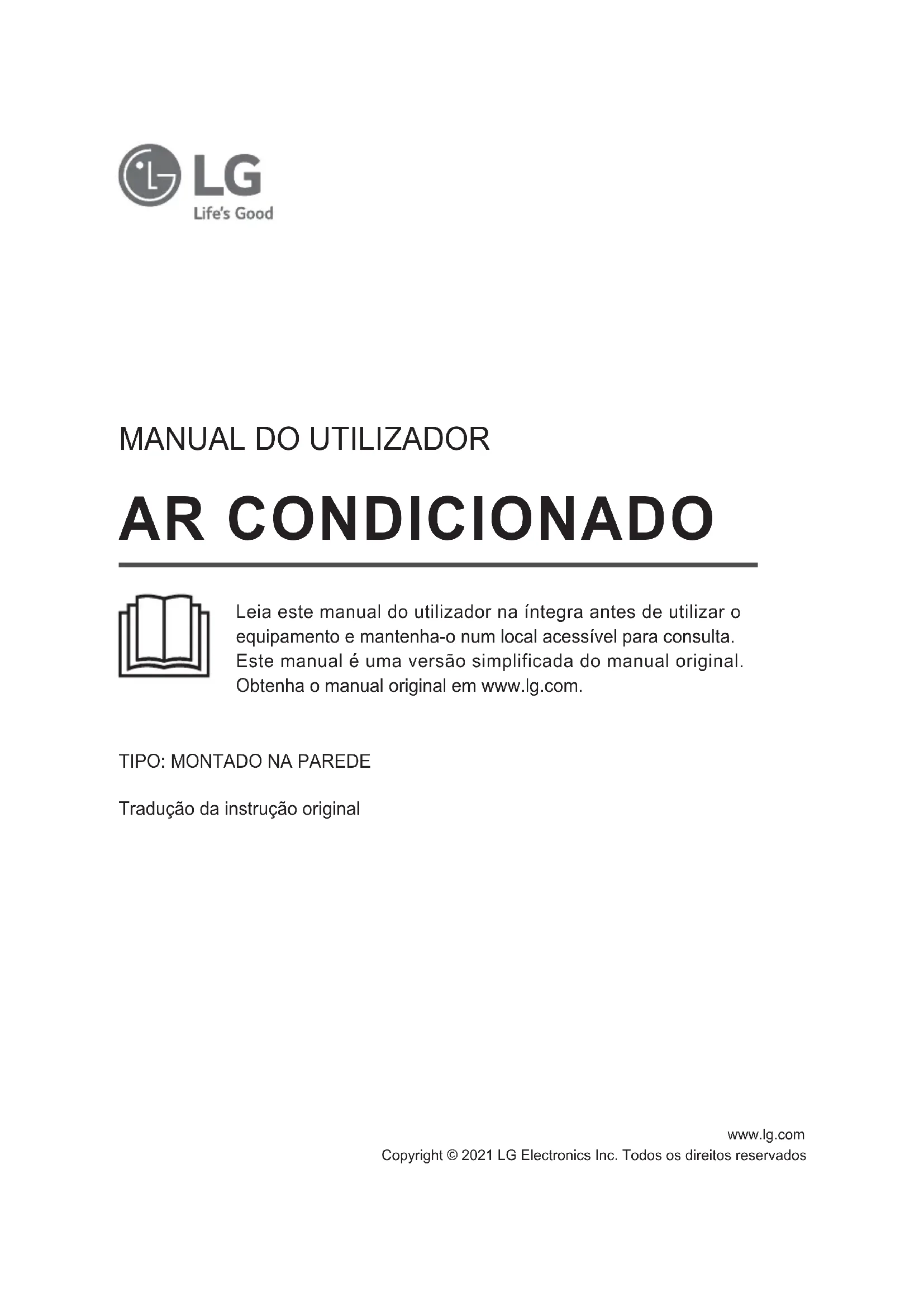

MANUAL DE UTILIZADOR PC12SK LG

Copyright © 2021 LG Electronics Inc. Todos os direitos reservados AR CONDICIONADO

TIPO: MONTADO NA PAREDE

• Tradução da instrução original Leia este manual do utilizador na íntegra antes de utilizar o equipamento e mantenha-o num local acessível para consulta. Este manual é uma versão simplificada do manual original. Obtenha o manual original em www.lg.com.ÍNDICE Este manual pode incluir imagens ou conteúdos que não correspondem ao modelo comprado. Este manual está sujeito a revisão por parte do fabricante. FUNCIONAMENTO p. 3
• Observações relativamente ao funcionamento p. 3
• Peças e funções p. 3
• Comando Sem Fios FUNCIONAMENTO p. 43

Observações relativamente ao funcionamento Sugestão para poupar energia x Não arrefeça excessivamente espaços interiores. Tal pode constituir um perigo para a sua saúde e aumentar o consumo energético. x Utilize estores ou cortinas para impedir a entrada de luz solar enquanto o ar condicionado estiver em funcionamento. x Mantenha as portas ou janelas completamente fechadas enquanto o ar condicionado estiver em funcionamento. x Ajuste a direção do fluxo de ar vertical ou horizontalmente para fazer circular o ar interior. x Aumente a velocidade do ventilador para arrefecer ou aquecer o ar interior num curto espaço de tempo. x Visto que a qualidade do ar interior se pode deteriorar ao utilizar o ar condicionado por períodos de tempo prolongados, abra as janelas regularmente para ventilar. x Limpe o filtro de ar uma vez a cada 2 semanas. As poeiras e as impurezas acumuladas no filtro de ar podem bloquear o fluxo de ar ou reduzir o desempenho da unidade. Peças e funções Unidade interior Unidade exterior

Filtro de arEntrada de arCobertura frontalSaída de arDefletor de ar (via de insuflação horizontal)Defletor de ar (via de insuflação vertical)Botão Ligar/Desligar Ecrã Recetor de sinalAberturas da entrada de arAberturas da saída de arPlaca de baseCabo de alimentaçãoTubagem de EscoamentoTubagem do Fluído Frigorigéneo OBSERVAÇÃO x A localização e número de lâmpadas de funcionamento podem variar de acordo com o modelo do ar condicionado. x As caracteristicas podem variar de acordo com o tipo de modelo.

Comando Sem Fios Inserir as pilhas Se o ecrã de exibição do comando à distância começar a enfraquecer, substitua as pilhas. Insira pilhas AAA (1,5 V) antes de utilizar o comando à distância. Remova a tampa das pilhas. Insira as pilhas novas e assegure-se de que os terminais + e – das pilhas estão corretamente posicionados. Instalar o suporte do comando sem fios Para proteger o comando à distância, instale o suporte onde não haja uma exposição direta à luz solar. Escolha um local seguro e de acesso fácil. Fixe o suporte ao colocar 2 parafusos de fixação firmemente com uma chave de parafusos. Método de funcionamento Direcione o comando na direção do recetor de sinal situado no lado direito do ar condicionado para o ligar. OBSERVAÇÃO x O comando pode ligar outros equipamentos eletrónicos se for direcionado na sua direção. Certifique-se de que direciona o comando na direção do recetor de sinal do ar condicionado. x Para um funcionamento adequado, utilize um pano suave para limpar o transmissor e recetor de sinal. x Caso indicação em contrário, o equipamente não emitirá qualquer sinal sonoro ao premir o botão correspondente no comando à distância excepto para funções de direção do fluxo de ar (SWING exibir energia (kW [3 s]) e purificação do ar ( ).5

Definir a hora atual

Insira as pilhas. x O símbolo abaixo irá piscar na parte inferior do ecrã de exibição. Prima o botão ou para selecionar os minutos. Prima o botão SET/CANCEL para concluir. OBSERVAÇÃO x A funcionalidade Temporizador para ligar/desligar estará disponível após a definição da hora atual. Utilizar a função Conversão °C/°F (opcional) Esta função alterna entre as unidades de °C e °F x Prima e mantenha premido o botão ℃↔℉ [5 s]SWING durante cerca de 5 segundos. Funcionamento do ar condicionado sem o comando à distância Quando não é possível recorrer ao comando à distância, pode utilizar o botão ON/OFF da unidade interior para colocar o ar condicionado em funcionamento. Abra o painel frontal (tipo 2) ou a via de insuflção horizontal (tipo 1). Prima o botão ON/OFF. Tipo 1 ON/OFF Tipo 2 ON/OFF OBSERVAÇÃO x Caso a via de insuflação horizontal abrir rapidamente, o motor de passo pode estar danificado. x O ventilador está definido para alta velocidade. x As caracteristicas podem variar de acordo com o tipo de modelo. x Quando utilizar o botão ON/OFF de emergência, não poderá alterar a temperatura. x Para os modelos de arrefecimento e aquecimento, a temperatura está definida entre 22 °C e 24 °C6

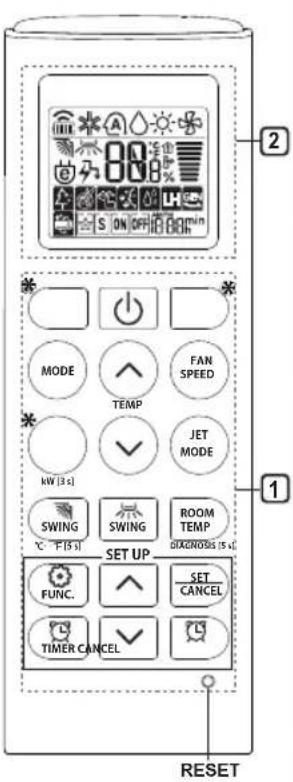

Utilizar o Comando Sem Fios Com o comando sem fios é possível de utilizar o ar condicionado de uma forma mais conveniente. SWINGkW [3 s]℃↔℉ [5 s]DIAGNOSIS [5 s]SWINGSET UP ROOM TEMP JET MODE MODE TEMP FAN

RESET Botão Ecrã de exibição Descrição Função disponível MonoSplit MultiSplit

Ajusta a temperatura ambiente pretendida nos modos de arrefecimento, aquecimento ou transição automática.

Define o modo de Desumidificação.

Define o modo de Ventilação.

FAN SPEED Ajusta a velocidade do ventilador.

SWING SWING Ajusta a direção do fluxo de ar na vertical ou na horizontal.

OBSERVAÇÃO x *Os botões podem variar de acordo com o tipo de modelo. x Ao estar ligado a um sistema de MultiSplit, o Visor de Energia, o Controlo de Energia e a função de Diagnóstico Silencioso e Inteligente podem não ser supostadas.7

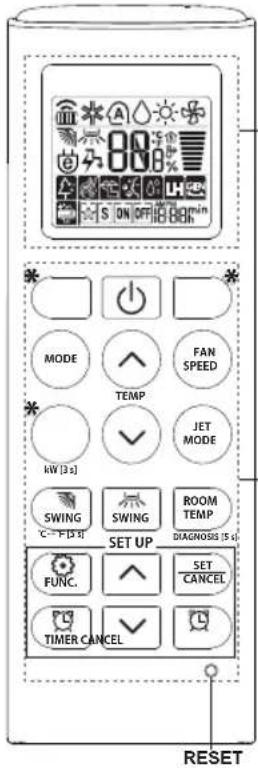

RESET Botão Ecrã de exibição Descrição Função disponível MonoSplit MultiSplit TIMER

Define/Cancela as funções especiais e o temporizador.

Cancela as definições do temporizador.

Define a luminosidade do ecrã da unidade interior.

Define se a informação relativa à energia é ou não exibida.

*ENERGY CTRL Apresenta os resultados da poupança energética.

Realiza o diagnóstico de manutenção do equipamento de forma conveniente. OX8

RESET Botão Ecrã de exibição Descrição Função disponível MonoSplit MultiSplit FUNC. O ionizador permite emitir milhões de iões para ajudar a melhorar a qualidade do ar interior.

Remove a humidade gerada dentro da unidade interior.

RESET - Estabelece as definições iniciais do comando sem fios.

OBSERVAÇÃO x Dependendo do modelo, algumas funções podem não ser suportadas. x *Os botões podem variar de acordo com o tipo de modelo. x Prima o botão SET/CANCEL para utilizar a FUNC selecionada.www.lg.com HANDLEIDING Copyright © 2021 LG Electronics Inc. Alle rechten voorbehouden. AIRCONDITIONER
