PC18SK - Condizionatore LG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Climatizzatore a parete (montaggio a parete)
Marca	LG
Modello	PC18SK
Raffreddamento	Sì
Riscaldamento	Sì
Deumidificazione	Sì
Ventilazione	Sì
Modalità Jet	Raffreddamento rapido
Telecomando senza fili	Sì
Pile telecomando	AAA (1,5 V)
Timer	Accensione/Spegnimento programmabile
Pulizia filtro	Consigliato ogni 2 settimane
Regolazione direzione flusso d'aria	Orizzontale e verticale
Display	Sì (sull'unità interna)
Funzione risparmio energetico	Energy Ctrl (opzionale)
Funzione silenziosa	Sì (modalità silenziosa unità esterna)
Generatore di ioni	Opzionale
Diagnostica intelligente	Opzionale
Conversione °C/°F	Sì
Pulsante ON/OFF di emergenza	Sì (sull'unità interna)
Alimentazione	220-240 V ~ 50 Hz

Domande frequenti - PC18SK LG

Come installare le pile del telecomando?

Rimuovere il coperchio della batteria, inserire due pile AAA (1,5 V) rispettando i poli + e -, quindi richiudere il coperchio.

Come impostare l'ora sul telecomando?

Dopo aver inserito le pile, l'icona lampeggia. Premere il pulsante + o - per selezionare i minuti, quindi premere SET/CANCEL per confermare.

Come utilizzare il condizionatore senza telecomando?

Aprire il coperchio anteriore o l'aletta orizzontale, quindi premere il pulsante ON/OFF dell'unità interna. La temperatura viene quindi impostata per default tra 22 °C e 24 °C.

Con quale frequenza bisogna pulire il filtro dell'aria?

Si consiglia di pulire il filtro dell'aria ogni 2 settimane per evitare l'accumulo di polvere che può ridurre le prestazioni del condizionatore.

Come attivare la modalità Jet?

Premere il pulsante JET MODE del telecomando per un raffreddamento o un riscaldamento rapido. Il ventilatore funziona alla massima velocità.

Come passare dalla visualizzazione in °C a °F?

Tenere premuto il pulsante WING (o °C←°F[5 s]) per circa 5 secondi per passare da Celsius a Fahrenheit.

Cosa fare se il telecomando non funziona?

Verificare le pile, assicurarsi di puntare il telecomando verso il ricevitore del segnale dell'unità interna e pulire trasmettitore e ricevitore con un panno morbido.

Come programmare il timer?

Impostare prima l'ora corrente, quindi premere il pulsante TIMER per selezionare l'ora di accensione o spegnimento desiderata e confermare con SET/CANCEL.

Come pulire l'unità interna?

Spegnere l'apparecchio e scollegarlo. Pulire il filtro dell'aria con un aspirapolvere o con acqua tiepida (lasciare asciugare completamente prima di reinserirlo). Non utilizzare prodotti chimici aggressivi.

Cosa significa il pulsante DIAGNOSIS?

Il pulsante DIAGNOSIS[5 s] consente di effettuare una diagnostica rapida del prodotto. Tenerlo premuto per 5 secondi per avviare l'autotest e visualizzare eventuali codici di errore.

MANUALE UTENTE PC18SK LG

Leggere interamente il manuale d'uso prima di utilizzare l'elettrodomestico e conservarlo a portata di mano per futuri riferimenti.

Il presente documento costituisce la versione ridotta del manuale originale disponibile sul sito www.lg.com.

TIPO: A PARETE

Traduzione delle istruzioni originali

INDICE

Questo manuale può contenere testo o immagini che non si riferiscono al modello acquistato.

Il presente manuale è soggetto a revisioni da parte del produttore.

USO 3

Note per l'uso....3

Componenti e funzioni....3

Telecomando wireless 4

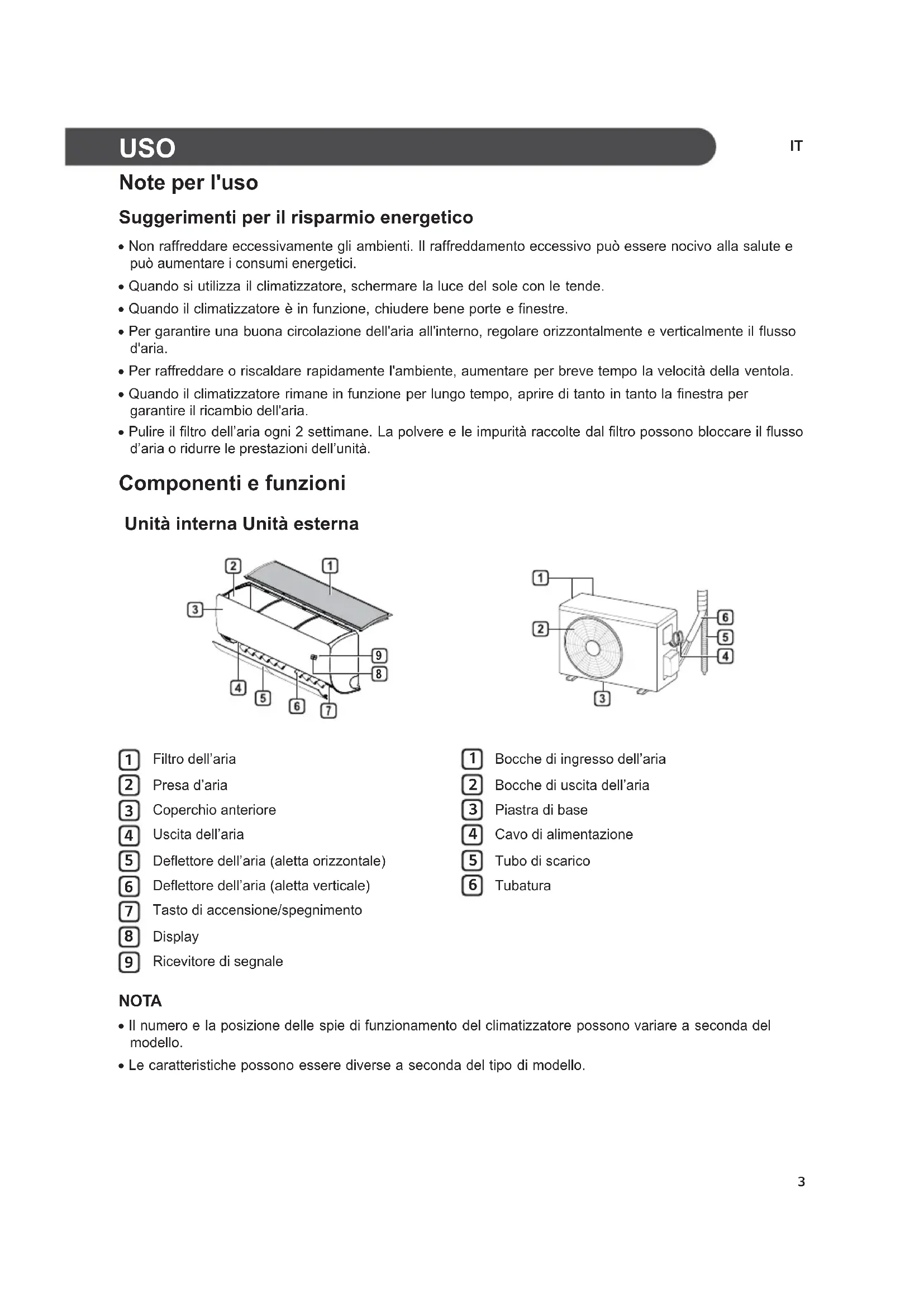

USO

IT

Note per l'uso

Suggerimenti per il risparmio energetico

• Non raffreddare eccessivamente gli ambienti. Il raffreddamento eccessivo può essere nocivo alla salute e può aumentare i consumi energetici.
• Quando si utilizza il climatizzatore, schermare la luce del sole con le tende.
• Quando il climatizzatore è in funzione, chiudere bene porte e finestre.
• Per garantire una buona circolazione dell'aria all'interno, regolare orizzontalmente e verticalmente il flusso d'aria.
• Per raffreddare o riscaldare rapidamente l'ambiente, aumentare per breve tempo la velocità della ventola.
• Quando il climatizzatore rimane in funzione per lungo tempo, aprire di tanto in tanto la finestra per garantire il ricambio dell'aria.
• Pulire il filtro dell'aria ogni 2 settimane. La polvere e le impurità raccolte dal filtro possono bloccare il flusso d'aria o ridurre le prestazioni dell'unità.

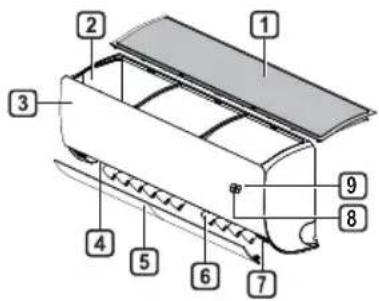

Componenti e funzioni

Unità interna Unità esterna

1 Filtro dell'aria
2 Presa d'aria
3 Coperchio anteriore
4 Uscita dell'aria
5 Deflettore dell'aria (aletta orizzontale)
6 Deflettore dell'aria (aletta verticale)
7 Tasto di accensione/spegnimento
8 Display
9 Ricevitore di segnale

1 Bocche di ingresso dell'aria
2 Bocche di uscita dell'aria
3 Piastra di base
4 Cavo di alimentazione
5 Tubo di scarico
6 Tubatura

NOTA

• Il numero e la posizione delle spie di funzionamento del climatizzatore possono variare a seconda del modello.
• Le caratteristiche possono essere diverse a seconda del tipo di modello.

Telecomando wireless

Inserimento delle batterie

Se il display del telecomando si sbiadisce, sostituire le batterie. Prima di utilizzare il telecomando, inserire le batterie AAA (1,5 V).

1 Togliere il coperchio delle batterie.

2 Inserire le nuove batterie rispettando le polarità (+ e -).

Installazione del portatelecomando

Per proteggere il telecomando, installare il portatelecomando in un luogo protetto dalla luce solare diretta.

1 Scegliere una posizione sicura e facilmente accessibile.

2 Fissare il portatelecomando stringendo saldamente le 2 viti con un cacciavite.

Funzionamento

Puntare il telecomando verso il ricevitore del segnale collocato sul lato destro del climatizzatore.

- Il telecomando potrebbe interagire con altri dispositivi elettronici se viene puntato verso tali dispositivi. Accertarsi di puntare il telecomando verso il ricevitore del segnale del climatizzatore.

- Per il corretto funzionamento, pulire il trasmettitore e il ricevitore del segnale con un panno morbido.

- Nel caso in cui venga premuto il tasto del telecomando relativo a una funzione non disponibile, il prodotto non emette alcun segnale acustico, ad eccezione delle funzioni di regolazione del flusso d'aria (SWING),

visualizzazione del consumo energetico (kW [3 s]) e purificazione dell'aria ( ).

Impostazione dell'ora

1 Inserire le batterie.

- L'icona nella parte inferiore del display comincia a lampeggiare.

2 Premere il tasto ⚙ per selezionare i minuti.
3 Premere il tasto SET/CANCEL per terminare la procedura.

NOTA

- Una volta impostata l'ora, è possibile utilizzare il timer di accensione e spegnimento.

Utilizzo della funzione di conversione °C/°F (opzionale)

Questa funzione consente di scegliere l'unità di misura in °C e °F

- Tenere premuto il taste per 5 secondi.

Funzionamento del climatizzatore senza telecomando

Per azionare il climatizzatore senza telecomando, utilizzare il tasto ON/OFF dell'unità interna.

1 Aprire il coperchio anteriore (Tipo2) o l'aletta orizzontale (Tipo1).

2 Premere il tasto ON/OFF.

Tipo1

ON/OFF

Tipo2

ON/OFF

NOTA

• Se si apre rapidamente l'aletta orizzontale, il motore passo-passo potrebbe danneggiarsi.
• È impostata la velocità elevata della ventola.
• Le caratteristiche possono essere diverse a seconda del tipo di modello.

- Quando si utilizza il tasto di ON/OFF di emergenza, non è possibile cambiare la temperatura.

- Per i modelli con raffreddamento e riscaldamento, la temperatura è impostata tra 22 e 24 °C

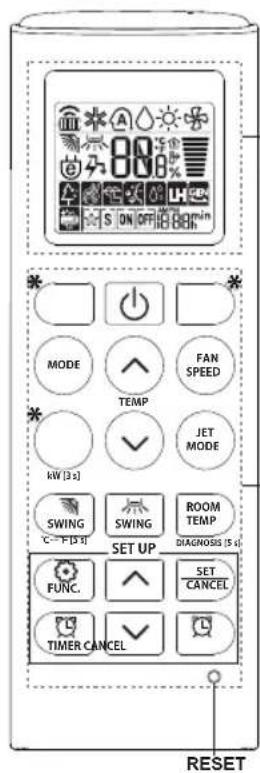

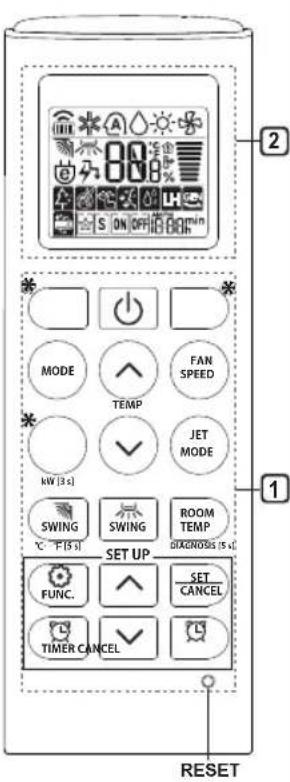

Utilizzo del telecomando wireless

L'uso del climatizzatore è più comodo tramite il telecomando.

Tasto	Display	Descrizione	Disponibile Funzione
			Split singolo	Multi
	-	Consente di accendere e spegnere il climatizzatore.	O	O
	88°	Consente di regolare la temperatura del raffreddamento, del riscaldamento o la modalità di commutazione automatica.	O	O
MODE		Consente di selezionare la modalità di raffreddamento.	O	O
		Consente di selezionare la modalità di riscaldamento.	O	O
		Consente di selezionare la modalità di deumidificazione.	O	O
		Consente di selezionare la modalità di ventilazione.	O	O
		Consente di selezionare la modalità di funzionamento e commutazione in automatico.	O	O
JET MODE	Po	Consente di cambiare rapidamente la temperatura dell'ambiente.	O	O
FAN SPEED		Consente di regolare la velocità della ventola.	O	O
		Consente di regolare la direzione orizzontale e verticale del flusso d'aria.	O	O

NOTA

• * I tasti possono essere diversi a seconda del tipo di modello.

- Se ci si connette all'Unità Esterna Multi, le funzioni di Visualizzazione Energetica, di Regolazione Energetica, Silenziosa e di Diagnosi Intelligente potrebbero non essere supportate.

Tasto	Display	Descrizione	Disponibile Funzione
			Splitsingolo	Multi
		Consente di accendere e spegnere il climatizzatore all'ora desiderata.	O	O
SET/CANCEL	-	Consente di impostare o annullare il timer e le funzioni speciali.	O	O
	-	Consente di annullare le impostazioni del timer.	O	O
	-	Consente di regolare l'ora.	O	O
*LIGHT OFF	-	Consente di impostare la luminosità del display sull'unità interna.	O	O
ROOM TEMP	[00Y7]	Consente di visualizzare la temperatura dell'ambiente.	O	O
°C←°F[5 s]		Consente di scegliere l'unità di misura in °C e °F	O	O
*COMFORT AIR		Consente di regolare il flusso d'aria tramite il deflettore.	O	O
kW[3 s]	-	Consente di scegliere se visualizzare o meno i dati energetici.	O	X
*ENERGY CTRL		Consente di applicare il risparmio energetico.	O	X
DIAGNOSIS[5 s]	-	Consente di controllare i dati di manutenzione del prodotto.	O	X

IT

1Tasto	2Display	Descrizione	Disponibile Funzione
			Split singolo	Multi
1MODE FANSPEEDTEMP JETMODEKW(3 s)SWING SWING ROOMTEMPSET UP DIAGNOSIS(5 s)FUNC. SETCANCELTIMER CANCEL RESET	[IMAGE]	Il generatore di ioni utilizza milioni di ioni per aiutare a migliorare la qualità dell'aria all'interno di spazi chiusi.	O(opzionale)	O(opzionale)
	[IMAGE]	Consente di ridurre il rumore delle unità esterne.	O	X
	[IMAGE]	Consente di rimuovere l'umidità che si è prodotta all'interno dell'unità interna.	O	O
RESET -		Consente di inizializzare le impostazioni del telecomando.	O	O

NOTA

• Premere il pulsante SET/CANCEL per attivare la FUNC selezionata.
