CFX3 25 - Frigorifero DOMETIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Frigorifero-congelatore mobile a compressione
Marca	Dometic
Modello	CFX3 25
Dimensioni (L x P x A)	342 x 569 x 420 mm (maniglie incluse)
Peso	12,7 kg
Alimentazione	12/24 V CC (presa accendisigari) e 100-240 V CA
Intervallo di temperatura	Da -22 °C a +10 °C (regolabile con incrementi di 1 °C)
Classe climatica	N, T (ambiente da +16 °C a +43 °C)
Refrigerante	R134a, quantità 32 g
Capacità di raffreddamento	Fino a -22 °C
Schermo	Display digitale con comandi tattili
Connettività	WiFi e Bluetooth integrati, controllabile tramite app CFX3
Protezione batteria	3 livelli (Low, Medium, High) per evitare scarica eccessiva
Porta USB	5 V / 2 A per ricarica di dispositivi mobili
Maniglie	Pieghevoli
Accessori inclusi	Cavo CC, cavo CA, cestello rimovibile
Manutenzione e pulizia	Pulire con un panno umido; non immergere; sbrinare regolarmente
Sicurezza	Blocco schermo, protezione inversione polarità, fusibili
Riparabilità	Fusibili sostituibili (CC spina, CC apparecchio, CA); lampada richiede intervento del servizio assistenza
Garanzia	Secondo la legislazione locale (vedi documentazione fornitore)
Uso previsto	Campeggio, veicoli, raffreddamento e congelamento di alimenti

Domande frequenti - CFX3 25 DOMETIC

Come regolare la temperatura sul Dometic CFX3 25?

Premere il pulsante Menu (tasto 4), utilizzare le frecce su/giù (tasto 3) per selezionare la temperatura, quindi premere OK (tasto 4) per confermare. La temperatura si regola con incrementi di 1 °C.

Posso usare il CFX3 25 con una batteria per auto?

Sì, si collega a una presa 12/24 V CC del veicolo. Attivare la protezione batteria (Low, Medium o High) per evitare una scarica eccessiva. Selezionare Medium o High su batteria di avviamento, Low su batteria di alimentazione.

Come attivare il WiFi o il Bluetooth?

Nel menu, navigare fino all'opzione WiFi o Bluetooth. Attivarla tramite i tasti. Per il WiFi, la password predefinita è 00000000. Scaricare l'app CFX3 dall'App Store o Google Play per controllare l'apparecchio.

Cosa fare se lo schermo non risponde più?

Lo schermo potrebbe essere bloccato. Premere contemporaneamente i tasti su e giù (tasto 3) per 3 secondi per sbloccarlo.

Come sbrinare il frigorifero?

Svuotare l'apparecchio, spegnerlo e lasciare il coperchio aperto. Asciugare l'acqua di sbrinamento. Non utilizzare mai strumenti duri o appuntiti per rimuovere il ghiaccio.

Qual è l'autonomia della protezione batteria?

La protezione batteria interrompe automaticamente l'alimentazione quando la tensione scende al di sotto di una soglia predefinita (in base al livello scelto). L'apparecchio si riavvia non appena la tensione risale. Evitare riavvii ripetuti.

Posso collegare un dispositivo USB alla porta?

Sì, la porta USB fornisce 5 V / 2 A, ideale per ricaricare un telefono cellulare o un lettore MP3. Assicurarsi che il dispositivo sia compatibile.

Come sostituire un fusibile?

Scollegare l'alimentazione. Per il fusibile CA, rimuovere il portafusibile con un cacciavite e sostituirlo con un fusibile 4 A / 250 V rapido. Per il fusibile CC, aprire il coperchio, utilizzare il gancio per estrarre il fusibile difettoso e inserirne uno nuovo dello stesso tipo.

Viene visualizzato il messaggio '!ALERTE - Coperchio aperto > 3 min'. Cosa fare?

Verificare che il coperchio sia ben chiuso e bloccato. Se il problema persiste, potrebbe esserci un guasto interno; contattare un servizio assistenza autorizzato.

Qual è l'altezza di sgombero intorno all'apparecchio?

Mantenere una zona di ventilazione di almeno 50 mm intorno all'apparecchio per garantire una buona dissipazione del calore. Non coprire le fessure di aerazione.

MANUALE UTENTE CFX3 25 DOMETIC

Si prega di leggere attentamente e di seguire tutte le istruzioni, le linee guida e le avvertenze incluse in questo manuale del prodotto, al fine di garantire che il prodotto venga sempre installato, utilizzato e mantenuto nel modo corretto.

Utilizzando il prodotto, l'utente conferma di aver letto attentamente il presente disclaimer, tutte le istruzioni, le linee guida e le avvertenze e di aver compreso e accettato di rispettare i termini e le condizioni qui espressamente indicate.

L'utente accetta di utilizzare questo prodotto solo per lo scopo e l'applicazione previsti in conformità con le istruzioni, le linee guida e le avvertenze indicate nel presente manuale del prodotto, nonché in conformità con tutte le leggi e i regolamenti applicabili.

La mancata lettura e osservanza delle istruzioni e delle avvertenze qui espressamente indicate può causare lesioni personali e a terzi, danni al prodotto o ad altre proprietà nelle vicinanze.

Dometic non si assume alcuna responsabilità per eventuali perdite, danni o lesioni subite, direttamente o indirettamente, in seguito a un'installazione, uso o manutenzione del prodotto non conformi alle istruzioni e alle avvertenze contenute nel manuale del prodotto.

Il presente manuale del prodotto, comprese le istruzioni, le linee guida e le avvertenze e la relativa documentazione possono essere soggetti a modifiche e aggiornamenti. Per informazioni aggiornate sul prodotto, si prega di visitare il sito documents.dometic.com, dometic.com.

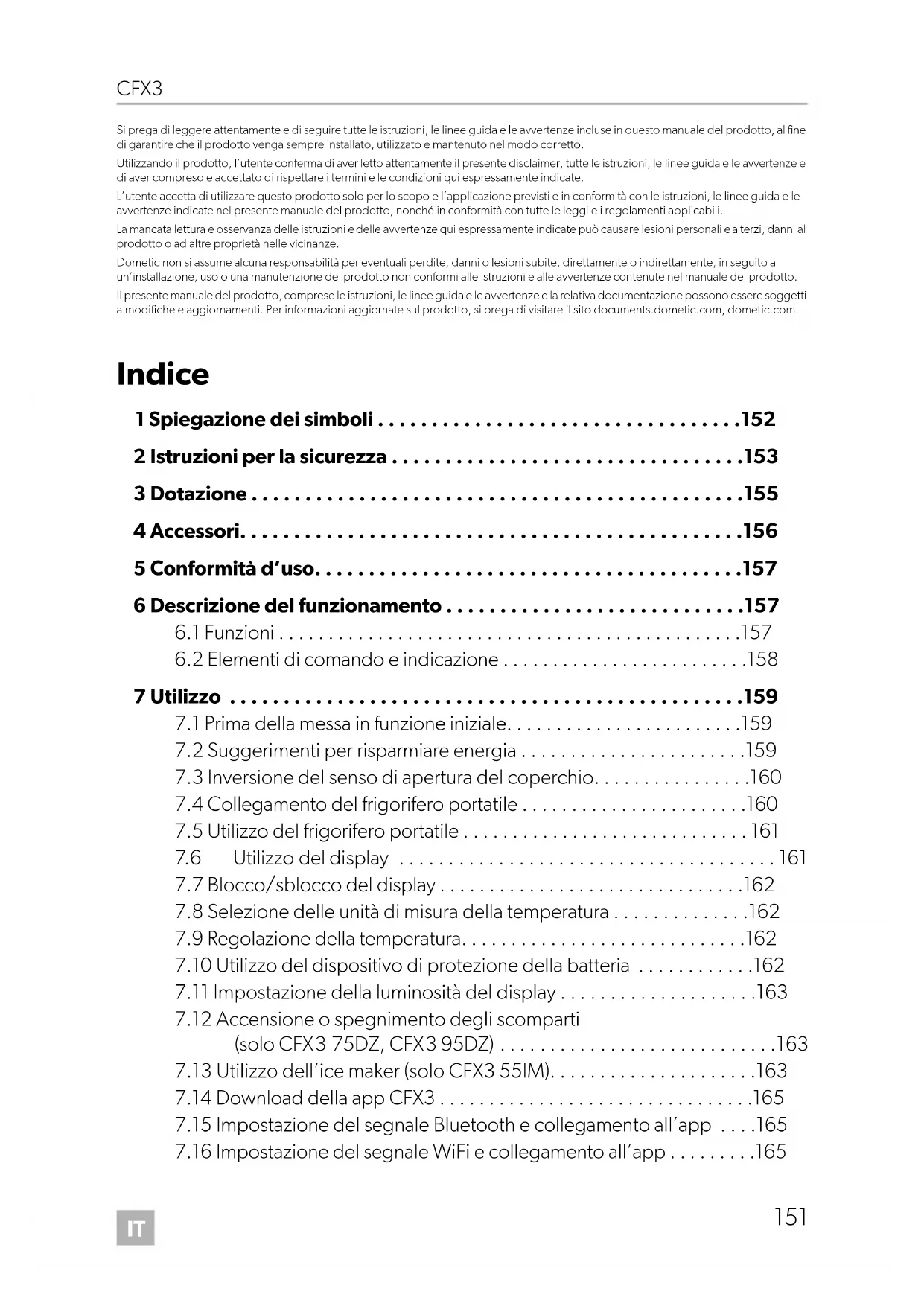

Indice

1 Spiegazione dei simboli 152 2 Istruzioni per la sicurezza 153 3 Dotazione 155 4 Accessori 156 5 Conformità d'uso 157

6 Descrizione del funzionamento 157

6.1 Funzioni 157 6.2 Elementi di lavoro e indicazione 158

7 Utilizzo 159

7.1 Prima della messa in funzione iniziale 159 7.2 Suggerimenti per risparmiare energia 159 7.3 Inversione del senso di apertura del coperchio 160 7.4 Collegamento del frigorifero portatile 160 7.5 Utilizzo del frigorifero portatile 161 7.6 Utilizzo del display 161 7.7 Blocco/sblocco del display 162 7.8 Selezione delle unità di misura della temperatura 162 7.9 Regolazione della temperatura 162 7.10 Utilizzo del dispositivo di protezione della batteria 162 7.11 Impostazione della luminosità del display 163 7.12 Accensione o spegnimento degli scomparti (solo CFX3 75DZ, CFX3 95DZ) 163 7.13 Utilizzo dell'ice maker (solo CFX3 55IM) 163 7.14 Download della app CFX3 165 7.15 Impostazione del segnale Bluetooth e collegamento all'app 165 7.16 Impostazione del segnale WiFi e collegamento all'app 165

7.17 Cambio del nome e della password CFX nell'app 166 7.18 Ripristino della password dell'app (solo WiFi) 166 7.19 Ripristino delle impostazioni di fabbrica 166 7.20 Porta USB per l'alimentazione 166 7.21 Sbrinamento del frigorifero portatile 167 7.22 Sostituzione del fusibile CA 167 7.23 Sostituzione del fusibile CC 167 7.24 Sostituzione del fusibile della spina di corrente continua 168 7.25 Sostituzione del circuito stampato delle luci 168

8 Pulizia e cura 168 9 Eliminazione dei guasti 169

10 Garanzia 173 11 Smaltimento 173 12 Specifiche tecniche 173

1 Spiegazione dei simboli

PERICOLO!

Indicazione di sicurezza che segnala una situazione di pericolo che, se non evitata, provoca morte o lesioni gravi.

AVVERTENZA!

Indicazione di sicurezza che segnala una situazione di pericolo che, se non evitata, può provocare morte o lesioni gravi.

ATTENZIONE!

Indicazione di sicurezza che segnala una situazione di pericolo che, se non evitata, può provocare lesioni lievi o di gravità media.

AVVISO!

Indicazione di una situazione che, se non evitata, può provocare danni materiali.

NOTA

Informazioni integrative relative all'impiego del prodotto.

2 Istruzioni per la sicurezza

AVVERTENZA! La mancata osservanza di queste avvertenze potrebbe causare la morte o lesioni gravi.

Pericolo di morte a causa di scossa elettrica

• Se l'apparecchio presenta danni visibili, non metterlo in funzione.
• Se il cavo di alimentazione del frigorifero è danneggiato, deve essere sostituito per evitare pericoli per la sicurezza.
• Questo apparecchio deve essere riparato solo da personale specializzato. Riparazioni effettuate in modo scorretto potrebbero causare rischi enormi.

Pericolo di incendio

• Durante il posizionamento dell'apparecchio, assicurarsi che il cavo di alimentazione non venga bloccato o danneggiato.
• Non collocare prese multiple portatili o alimentatori portatili sul retro dell'apparecchio.

Pericolo per la salute

• Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali o da persone inesperte o prive di conoscenze specifiche solo se sorvegliate o preventivamente istruite sull'uso dell'apparecchio in sicurezza e se informate dei pericoli legati al prodotto stesso.
• I bambini non devono giocare con l'apparecchio.
• La pulizia e la manutenzione da parte dell'utente non possono essere eseguite da bambini lasciati soli.
• I bambini dai 3 agli 8 anni possono caricare e scaricare gli apparecchi di refrigerazione.

Pericolo di esplosione

• Nell'apparecchio non conservare sostanze esplosive come ad es. bombolette spray con gas propellente infiammabile.

ATTENZIONE! La mancata osservanza di queste precauzioni potrebbe causare lesioni lievi o moderate.

Pericolo di morte a causa di scossa elettrica

• Prima della messa in funzione assicurarsi che la linea di alimentazione e la spina siano asciutte.
• Staccare l'apparecchio alla rete
• prima di effettuare la pulizia e la cura
• dello

Pericolo per la salute

• Controllare che la capacità di raffreddamento dell'apparecchio sia conforme ai requisiti degli alimenti o medicinali che si desidera raffreddare.
• I prodotti alimentari devono essere conservati solo nelle confezioni originali o in contenitori adeguati.
• L'apertura prolungata del frigorifero può causare un significativo aumento della temperatura nei vani dell'apparecchio.
• Pulire regolarmente le superfici che vengono a contatto con gli alimenti e i sistemi di scarico accessibili.
• Conservare la carne cruda e il pesce in contenitori adatti nell'apparecchio, in modo che non vengano a contatto con altri alimenti o sgocciolino su di essi.
• Se l'apparecchio resta vuoto a lungo:
• Spegnere l'apparecchio.
• Sbrinare l'apparecchio.
• Pulire e asciugare l'apparecchio.
• Lasciare la porta aperta per prevenire la formazione di muffa nell'apparecchio.

AVVISO! Pericolo di danni

• Confrontare i dati della tensione riportati sulla targhetta con quelli delle prese e degli attacchi disponibili.
• Collegare l'apparecchio solo nel modo seguente:
• con il cavo di allacciamento CC alla spina CC del veicolo
• oppure con il cavo di allacciamento da CA alla rete di alimentazione in corrente alternata
• Non estrarre mai la spina dalla presa tirando il cavo di allacciamento.
• Quando il frigorifero è collegato a una presa CC: staccare il frigorifero e le altre utenze dalla batteria prima di collegare il caricabatterie rapido.
• Quando il frigorifero è collegato a una presa CC: interrompere il collegamento o spegnere il frigorifero se il motore viene spento. Altrimenti la batteria si può scaricare.
• Il frigorifero non è adatto per il trasporto di sostanze corrosive o solventi.
• Questo frigorifero contiene nell'isolamento ciclopentano infiammabile. I gas contenuti nel materiale di isolamento richiedono un processo di smaltimento particolare. Al termine della sua vita utile, smaltire l'apparecchio in modo conforme.
• Non utilizzare apparecchi elettrici all'interno del frigorifero ad eccezione di quelli consigliati dallo stesso produttore.
• Non collocare l'apparecchio nelle vicinanze di fiamme libere o altre fonti di calore (riscaldamento, intensa esposizione ai raggi solari, fornelli a gas ecc.).

Pericolo di surriscaldamento!

Assicurarsi che ci sia sempre una ventilazione minima di 50 mm su tutti i quattro lati del frigorifero. Mantenere l'area di ventilazione priva di oggetti che potrebbero limitare il flusso d'aria verso i componenti di raffreddamento.

Non collocare il frigorifero in scomparti chiusi o aree con flusso d'aria assente o minimo.

• Fare attenzione che le feritoie di aerazione non vengano coperte.
• Non versare nessun tipo di liquido o ghiaccio nel contenitore interno. Non immergere l'apparecchio in acqua.
• Proteggere l'apparecchio e i cavi dal caldo e dall'umidità.
• L'apparecchio non deve essere esposto a pioggia.

3 Dotazione

Posizione

nella

fig. 1,

pagina 3

Quantità Descrizione

1 Frigorifero portatile 21 Cavo di collegamento per corrente continua 31 Cavo di collegamento per corrente alternata

4 Accessori

Disponibili come accessorio (non in dotazione):

Denominazione N. art. Modello
Copertura di protezione
CFX3 25PC 9600028749 CFX3 25
CFX3 35PC 9600028455 CFX3 35
CFX3 45PC 9600028456 CFX3 45
CFX3 55PC 9600028457 CFX3 55
		CFX3 55IM
CFX3 75PC 9600028458 CFX3 75DZ
CFX3 95PC 9600028459 CFX3 95DZ
CFX3 100PC 9600028460 CFX3 100
Scivolo frigorifero
CFX3 SLD3545 9600028548 CFX3 35
		CFX3 45
CFX3 SLD55 9600028549 CFX3 55
		CFX3 55IM
CFX3 SLD75 9600028550 CFX3 75DZ
CFX3 SLD95100 9600028551 CFX3 95DZ
		CFX3 100
App CFX3	-	Per tutti i modelli
PLB40	9600012878	Per tutti i modelli

Si noti che l'app CFX3 potrebbe non essere disponibile nel proprio paese.

5 Conformità

L'apparecchio di refrigerazione mobile è adatto per raffreddare e congelare generi alimentari.

L'apparecchio di refrigerazione mobile è anche adatto per il funzionamento su veicoli.

L'apparecchio di refrigerazione mobile è stato ideato per il funzionamento con una presa di corrente continua di un veicolo o con una rete di alimentazione alternata.

L'apparecchio di refrigerazione mobile è adatto all'uso in campeggio.

L'apparecchio di refrigerazione mobile non è adatto per:

• La conservazione di sostanze corrosive, caustiche o contenenti solventi
• Congelamento rapido di alimenti

Gli scomparti a due stelle per alimenti surgelati sono adatti alla conservazione di alimenti presurgelati, alla conservazione o alla produzione di gelato e alla produzione di cubetti di ghiaccio.

Gli scomparti a una, due e tre stelle non sono adatti per surgelare alimenti freschi.

Questo prodotto è adatto solo per l'uso e l'applicazione previsti in conformità con le presenti istruzioni. Qualsiasi altro uso che differisce dall'uso previsto non è consentito! Dometic non si assume alcuna responsabilità per qualsiasi perdita, danno o lesione subiti, direttamente o indirettamente, a causa di un uso diverso da quello previsto.

6 Descrizione del funzionamento

Il frigorifero può raffreddare, mantenere freddi e congelare prodotti. Il raffreddamento avviene mediante un circuito di raffreddamento che richiede poca manutenzione e con compressore. Il generoso isolamento e il potente compressore assicurano un raffreddamento efficiente e rapido.

Il frigorifero è adatto per l'uso mobile.

Il frigorifero portatile può sopportare per brevi periodi un'inclinazione di 30°

6.1 Funzioni

• Alimentazione con circuito di priorità per il collegamento alla rete di alimentazione a corrente alternata

Dispositivo di protezione della batteria a tre livelli per proteggere la batteria del veicolo - Il display con indicazione della temperatura in ° C e ° F - Impostazione della temperatura a passi di 1°C ( 1°F ) - Funzione WiFi e Bluetooth integrata, quindi controllabile tramite un'app - Maniglie richiudibili - Caricabatterie USB per dispositivi portatili come i telefoni cellulari - Cestino estraibile - Solo CFX3 55IM: ice maker

6.2 Elementi di lavoro e indicazione

Arresto per il coperchio: fig. 2 1, pagina 3

Unità di lavoro (fig. 3, pagina 4):

Posizione

Descrizione Spiegazione

1 Accende il frigorifero portatile quando si preme brevemente il pulsante

Spegne il frigorifero portatile se si tiene premuto il pulsante per tre secondi

Torna al menu precedente

2 Display Mostra le informazioni

AC: è collegata la rete di alimentazione a corrente alternata

DCV: è collegata la rete di alimentazione a corrente continua

: il Bluetooth è attivato : il WiFi è attivato : il display è bloccato : il compressore è in funzione : l'ice maker è in funzione (solo CFX3 55IM)

Posi-zione	Descrizione Spiegazione
3	Premere per navigare verso l'alto o per augmentare il valore selezionato.Premere per navigare verso il basso o per diminuire il valore selezionato.Premere e contemporaneamente per 3 s per bloccare o sbloccare il display.
4 Premere per selezionare un menu o per salvare il valore selezio-nato.

Prese di collegamento (fig. 4, pagina 4):

Posi-zione	Descrizione
1 Presa di collegamento per l'alimentazione di tensione alternata
2 Presa di collegamento per l'alimentazione di tensione continua
3 Portafusibili CC
4 Portafusibili CA

7 U t i l i z z o

7.1 Prima della messa in funzione iniziale

NOTA: Per motivi igienici, prima della messa in funzione iniziale del frigorifero portatile, pulirne l'interno e l'esterno con un panno umido (vedi anche capitolo "Pulizia e cura" a pagina 168).

7.2 Suggerimenti per risparmiare energia

• Scegliere un luogo di impiego ben aerato e riparato dai raggi solari.
• Prima di immagazzinare cibi caldi nell'apparecchio, lasciarli prima raffreddare.
• Non aprire il frigorifero più spesso del necessario.
• Non lasciare il frigorifero aperto più del necessario.
• Sbrinare il frigorifero portatile se si forma uno strato di ghiaccio.
• Evitare temperature inutilmente basse.

7.3 Inversione del senso di apertura del coperchio

CFX3 55, CFX3 55IM, CFX3 100

Procedere come illustrato (fig. 5, pagina 5).

CFX3 75DZ, CFX3 95DZ

Procedere come illustrato (fig. 6, pagina 6).

7.4 Collegamento del frigorifero portatile

AVVISO! Rischio di danni

• Per proteggere l'apparecchio, il cavo di corrente continua fornito comprende un fusibile all'interno della spina. Non rimuovere la spina di corrente continua con fusibile.

Utilizzare solo il cavo di corrente continua fornito in dotazione.

• Staccare il frigorifero portatile e le altre utenze dalla batteria prima di collegarla a un caricabatterie rapido.

Le sovratensioni possono danneggiare il sistema elettronico dell'apparecchio.

Collegamento a una batteria

Procedere come illustrato (fig. 7, pagina 7).

Collegamento tramite cablaggio CC esteso (solo CFX3 100)

Procedere come illustrato (fig. 8, pagina 8).

Collegamento a una rete di alimentazione a corrente alternata

PERICOLO! Pericolo di scosse elettriche

• Non toccare mai spine e interruttori con le mani bagnate o se si sta con i piedi su una superficie bagnata.
• Se il frigorifero portatile si trovava a bordo di un'imbarcazione ed è alimentato da una rete di alimentazione a corrente alternata, occorre inserire un interruttore differenziale di protezione fra la rete di alimentazione e il frigorifero portatile.

Farsi consigliare da un esperto.

Procedere come illustrato (fig. 9, pagina 9).

7.5 Utilizzo del frigorifero portatile

AVVISO! Rischio di surriscaldamento

Assicurarsi che ci sia sempre sufficiente ventilazione in modo che il calore che si sviluppa durante il funzionamento possa essere dissipato. Fare attenzione che le griglie di aerazione non vengano coperte. Fare in modo che la distanza fra l'apparecchio e le pareti o altri oggetti sia tale da permettere all'aria di circolare.

NOTA

In caso di alimentazione tramite una batteria, il display si spegne automaticamente se la tensione di batteria è bassa.

• Accensione del frigorifero portatile: fig. 10, pagina 9
• Spegnimento del frigorifero portatile: fig. 11, pagina 10

7.6 Utilizzo del display

Stati del display (fig. 12, pagina 10)

Posi-zione	Descrizione
A Stand-by
B Inattivo
C Bloccato

Panorama display: fig. 13, pagina 11

Navigazione nei menu

Il menu evidenziato è selezionato.

Premere per navigare verso l'alto. Premere per navigare verso il basso.

Selezione di un menu

Premere per selezionare il menu desiderato.

Modifica delle impostazioni

Il valore o l'impostazione evidenziati sono selezionati.

Premere per aumentare il valore selezionato o per scegliere l'impostazione precedente. Premere per diminuire il valore selezionato o per scegliere l'impostazione successiva.

Ritorno al menu precedente

Premere per tornare al menu precedente senza salvare.

7.7 Blocco/sblocco del display

Premere e contemporaneamente per 3 s per bloccare o sbloccare il display (fig. 14, pagina 11).

7.8 Sezione delle unità di misura della temperatura

Procedere come illustrato (fig. 15, pagina 11).

7.9 Regolazione della temperatura

AVVISO! Pericolo di danni dovuti a temperature troppo basse

Assicurarsi che nel frigorifero portatile si trovino solo oggetti o prodotti che possono essere raffreddati alla temperatura selezionata.

▷ Procedere come illustrato (fig. 16, pagina 12).

7.10 Utilizzo del dispositivo di protezione della batteria

L'apparecchio è dotato di un dispositivo di protezione della batteria a 3 stadi. Il dispositivo di protezione della batteria impedisce lo scaricamento eccessivo quando il dispositivo è collegato a una batteria di avviamento del veicolo o massimizza l'uso di una batteria di alimentazione.

Se il frigorifero viene azionato nel veicolo con l'accensione disinserita, il frigorifero si spegne automaticamente non appena la tensione di alimentazione scende al di sotto di un valore impostabile. Il frigorifero portatile si riaccende non appena viene raggiunta la tensione di ripristino ottenuta caricando la batteria.

AVVISO! Rischio di danni

Quando viene spenta dal dispositivo di protezione della batteria, la batteria non viene più caricata completamente. Evitare avviamenti ripetuti. Assicurarsi che la batteria venga ricaricata.

NOTA

Se il frigorifero portatile è alimentato da una batteria di avviamento, selezionare la modalità "MEDIUM" o "HIGH" del dispositivo di protezione della batteria. Se il frigorifero portatile è collegato a una batteria di alimentazione, l'ideale è la modalità di protezione della batteria "LOW".

▷ Procedere come illustrato (fig. 17, pagina 13).

7.11 Impostazione della luminosità del display

▷ Procedere come illustrato (fig. 18, pagina 13).

7.12 Accensione o spegnimento degli scomparti (solo CFX3 75DZ, CFX3 95DZ)

È possibile attivare le zone individualmente o entrambe.

▷ Procedere come illustrato (fig. 19, pagina 14).

7.13 Utilizzo dell'ice maker (solo CFX3 55IM)

NOTA

• Indipendentemente dall'impostazione della temperatura dello scomparto principale, la zona dell'ice maker è progettata per produrre cubetti di ghiaccio se l'ice maker è acceso.
• Il consumo energetico del frigorifero portatile aumenta con l'ice maker acceso. Pertanto, si dovrebbe spegnere l'ice maker se non serve.
• L'impostazione di fabbrica dell'ice maker è OFF.

Procedere come illustrato (fig. 20, pagina 14).

Riempire d'acqua le vaschette del ghiaccio.

Rimuovere le vaschette del ghiaccio (fig. 21 1, pagina 15) dall'alloggiamento dell'ice maker (fig. 21 2, pagina 15).

Togliere i coperchi delle vaschette del ghiaccio, riempire con acqua pulita e rimontare il coperchio, avendo cura di premere la guarnizione su tutto il bordo. Riposizionare le vaschette del ghiaccio nell'alloggiamento dell'ice maker e chiudere il coperchio.

NOTA

Asciugare l'acqua eventualmente fuoriuscita da tutte le vaschette di ghiaccio.

Questo ridurrà l'accumulo di ghiaccio sotto le vaschette e ne faciliterà la rimozione.

Rimozione dei cubetti di ghiaccio.

Aprire il coperchio dell'alloggiamento dell'ice maker e sollevare la parte anteriore delle vaschette del ghiaccio.

NOTA

In condizioni di elevata umidità, che può creare un blocco di ghiaccio molto aderente alle vaschette del ghiaccio, la rimozione può richiedere una forza aggiuntiva e l'uso di due mani.

Rimuovere i coperchi delle vaschette del ghiaccio e torcere le vaschette per liberare i cubetti di ghiaccio.

Rimozione dell'alloggiamento dell'ice maker

L'alloggiamento dell'ice maker può essere rimosso per la pulizia o quando non viene utilizzato per aumentare lo spazio utilizzabile all'interno del frigorifero portatile:

Sollevare l'alloggiamento da un'estremità finché le alette non si sganciano, quindi rimuoverlo. Invertire la procedura per il rimontaggio, spingendo verso il basso le alette per farle scattare in posizione.

Consigli per l'utilizzo dell'ice maker

• L'ice maker produce ghiaccio rapidamente per un dato numero di ore dopo l'accensione, poi entra automaticamente in una modalità di mantenimento del ghiaccio per ridurre il consumo energetico. Se è necessario produrre molto ghiaccio il più rapidamente possibile, spegnere e riaccendere l'ice maker per riportarlo alla modalità di produzione rapida del ghiaccio. Ripetere secondo necessità.
• Le impostazioni di bassa temperatura del congelatore nello scomparto principale potrebbero non essere mantenute in condizioni di temperatura ambiente elevata con l'ice maker acceso.

Pulizia e asciugatura dell'ice maker

Quando non in uso, pulire e asciugare le vaschette del ghiaccio e l'interno dell'alloggiamento dell'ice maker per evitare la formazione di muffa.

Dopo lunghi periodi di inutilizzo, pulire l'interno delle vaschette del ghiaccio con una soluzione detergente delicata e risciacquare con acqua pulita prima dell'uso.

7.14 Download della app CFX3

Il frigorifero portatile può essere monitorato e controllato via Bluetooth o WiFi utilizzando un'app da installare su un dispositivo compatibile.

Scaricare l'applicazione CFX3 dall'App Store o da Google Play.

Si noti che l'app CFX3 potrebbe non essere disponibile nel proprio paese.

7.15 Impostazione del segnale Bluetooth e collegamento all'app

Il frigorifero portatile può essere monitorato e controllato via Bluetooth. Per farlo, è necessario abbinare il frigorifero portatile al dispositivo Bluetooth.

NOTA

• L'abbinamento deve essere effettuato all'interno dell'app CFX3, non nelle impostazioni del dispositivo.
• Non è richiesta alcuna password per il collegamento Bluetooth.

Procedere come illustrato (fig. 22, pagina 15).

7.16 Impostazione del segnale WiFi e collegamento all'app

Il frigorifero portatile può essere monitorato e controllato tramite WiFi con collegamento diretto al frigorifero portatile o tramite una rete WiFi.

Procedere come indicato (fig. 23, pagina 16) per attivare il WiFi.

Per il collegamento WiFi diretto al frigorifero portatile, andare nelle impostazioni del dispositivo e selezionare il frigorifero portatile.

• Il nome WiFi del frigorifero portatile inizia con "CFX3". La password preimpostata è "0000000".
• È possibile personalizzare il nome WiFi e la password nell'app CFX3.

NOTA

Per il collegamento tramite rete WiFi, andare su "network connection" (connessione di rete) nelle impostazioni dell'app.

7.17 Cambio del nome e della password CFX nell'app

• È possibile personalizzare il nome del proprio CFX nell'app.
• Lo stesso nome viene usato sia per il Bluetooth sia per il WiFi.
• È inoltre possibile personalizzare la password nell'app (solo WiFi). Procedere come descritto in "CFX name and password" (Nome e password CFX) nelle impostazioni dell'app.

7.18 Ripristino della password dell'app (solo WiFi)

• È possibile ripristinare la password predefinita dell'app, "0000000". Procedere come illustrato (fig. 23, pagina 16).

7.19 Ripristino delle impostazioni di fabbrica

La funzione di ripristino riporta tutti i menu del display e i campi dell'app alle impostazioni predefinite.

Procedere come illustrato (fig. 24, pagina 16).

7.20 Porta USB per l'alimentazione

È possibile utilizzare la porta USB per ricaricare piccoli dispositivi (ad es. telefoni cellulari, lettori MP3).

NOTA

Assicurarsi che il piccolo dispositivo collegato alla presa USB sia idoneo per il funzionamento a 5 V / 2 A.

Procedere come illustrato (fig. 26, pagina 17).

7.21 Sbrinamento del frigorifero portatile

L'umidità dell'aria può formare brina all'interno del frigorifero o sul vaporizzatore, riducendo così la capacità di raffreddamento. Sbrinare l'apparecchio a tempo debito.

AVVISO! Rischio di danni

Non utilizzare mai attrezzi duri o appuntiti per rimuovere il ghiaccio o per staccare oggetti che sono rimasti congelati.

Per sbrinare il frigorifero, procedere come segue.

Togliere il contenuto dal frigorifero portatile. Metterlo eventualmente in un altro frigorifero affinché si mantenga freddo. Spegnere l'apparecchio.

Lasciare il coperchio aperto. Rimuovere l'acqua scongelata.

7.22 Sostituzione del fusibile CA

PERICOLO! Pericolo di scosse elettriche

Scollegare l'alimentazione e il cavo di collegamento prima di sostituire il fusibile dell'apparecchio.

Scollegare l'alimentazione all'apparecchio. Estrarre il cavo di collegamento. Facendo leva con un cacciavite, estrarre il portafusibili (fig. 4, pagina 4). Sostituire il fusibile guasto con uno nuovo dello stesso tipo e amperaggio (azione rapida, 4 A, 250 V). Premere di nuovo in sede il portafusibili. Ricollegare l'alimentazione all'apparecchio.

7.23 Sostituzione del fusibile CC

Facendo leva con un cacciavite, sollevare il coperchio (fig. 4 3, pagina 4). Girare il coperchio del fusibile e utilizzare un gancio per rimuovere il fusibile a innesto piatto difettoso.

Inserire un nuovo fusibile dello stesso tipo e amperaggio. Riapplicare il coperchio del fusibile.

7.24 Sostituzione del fusibile della spina di corrente continua

Sostituire il fusibile difettoso con uno nuovo dello stesso tipo e amperaggio. Procedere come illustrato (fig. 27, pagina 17).

7.25 Sostituzione del circuito stampato delle luci

AVVISO! Rischio di danni

Per prevenire rischi, la lampadina può essere sostituita soltanto dal produttore, da un tecnico di assistenza o da una persona dotata di qualifica analoga.

8 Pulizia e cura

AVVISO! Pericolo di danni!

• Non lavare mai il frigorifero sotto acqua corrente e non immergerlo in acqua per risciacquarlo.
• Per la pulizia non impiegare detergenti corrosivi oppure oggetti ruvidi, perché potrebbero danneggiare il frigorifero.

Pulire l'interno e l'esterno dell'apparecchio di tanto in tanto con un panno umido. Assicurarsi che le aperture di aerazione e disaerazione dell'apparecchio siano prive di polvere e sporcizia in modo da permettere al calore generato durante il funzionamento di fuoriuscire e non danneggiare l'apparecchio.

9 Eliminazione

Guasto Possibile causa Rimedio

L'apparecchio non funziona (modo CC, accensione attivata).	Nessuna tensione rilevata nella presa CC.	Nella maggior parte dei veicoli occorre attivare l'accensione prima che la presa CC venga alimentata.
	La presa CC è sporca. Questo provoca un con-tatto elettrico insufficiente.	Se la spina dell'apparecchio inserita nella presa CC si scalda molto, significata che è necessario pulirla o che non è stata montata correttamente.
	Il fusibile della spina CC si è bruciato.	Sostituire il fusibile della spina per corrente continua, vedi capitolo "Sostitu-zione del fusibile della spina di corrente continua" a pagina 168.
	Il fusibile CC dell'appa-recchio si è bruciato.	Sostituire il fusibile CC dell'apparecchio, vedi capitolo "Sostituzione del fusibile CC" a pagina 167.
	Il fusibile del veicolo è bruciato.	Sostituire il fusibile della presa per corrente continua del veicolo. Fare riferimento al manuale di istruzioni del veicolo.
L'apparecchio non funziona (modo CA).	Nella presa CA non c'è tensione.	Provare a collegare il dispositivo a un'altra presa a spina.
	Il fusibile CA dell'appa-recchio si è bruciato.	Sostituire il fusibile CA dell'apparecchio, vedi capitolo "Sostituzione del fusi-bile CA" a pagina 167.
	L'alimentatore CA inte-grato è difettoso.	I lavori di riparazione devono essere effettuati solo da un centro autorizzato per le riparazioni.
Il display non risponde alla pressione dei tasti.	Il display è bloccato. Sbloccare il display, vedi capitolo "Blocco/sblocco del display" a pagina 162.
La app non riesce a comandare il dispi-sizio.	Bluetooth o WiFi non sono collegati.	Collegare il Bluetooth, vedi capitolo "Impostazione del segnale Bluetooth e collagenamento all'app" a pagina 165, o il WiFi, vedi capitolo "Impostazione del segnale WiFi e collagenamento all'app" a pagina 165.

Guasto Possibile causa Rimedio

Il display mostra un messaggio di avviso o un codice di avvertimento. - Vedi la tabella sotto.

Messaggi di avviso

Ad esempio, vedi fig. 25 A, pagina 16.

Messaggio di avviso

Descrizione Possibile causa Rimedio

!ALERT - Coperchio aperto >3 min

Coperchio aperto più di 3 minuti

Coperchio non completamente chiuso Guasto interno

• Controllare che il coperchio sia completamente chiuso
• È necessaria un'ispezione da parte di un centro di riparazione autorizzato

Messaggio di avviso	Descrizione Possibile causa Rimedio
!ALERT - Voltage low	L'apparecchio ha smesso di funzionare in CC a causa della bassa tensione	· Tensione di alimentazione insufficiente · Tensione della batteria insufficiente · è impostata una protezione della batteria troppo alla	· Controllare la caduta di tensione dalla batteria alla presa di corrente e aumento il calibro del filo se necessario · Controllare la batteria ed eventualmente carica carla · Selezionare un'impostazione più Bassa del disposito di protezione della batteria
	L'apparecchio ha smesso di funzionare con la corrente continua a causa di un ten-sione estrema-mente elevata > 31,5 V (evento improbabile – escludamente per la protezione di elettricisti – usare lo stesso messag-gio di avviso come quello per la bassa tensione di cui sopra)	· Specifica alimentazione di ten-sione CC errata · Tensione di alimentazione errata · Guasto interno	· Assicurarsi che la specifica della tensione di alimentazione CC corrisponda alla classificazione riportata sulla targhetta dati del pro-dotto CFX3 · Controllare l'alimentazione di tensione CC e riparare o sostituire in caso di funzionamento difettoso · è necessaria un'ispezione da parte di un centro di riparazione autorizzato

Codici di avvertimento

Ad esempio, vedi fig. 25 B, pagina 16.

Codice di avventamento	Guasto Possibile causa Rimedio
!WARNING 32 Sovracorrente della ventilata	Guasto interno Spagnere l'apparecchio per almeno 5 minuti, quando riaccenderlo. Se il problema persistsiste, è necessaria l'ispezione di un centro di ripara-zione autorizzato
!WARNING 33 Errore di avvia-mento del com-pressore
!WARNING 34 Velocità del com-pressore Bassa	• Temperatura ambiente elevata	• Spagnere l'apparecchio per almeno 30 minuti, o spostarsi in un luogo più fresco, quando riaccenderlo
!WARNING 35 Sovratempera-tura del controller	• Presa d'aria bloc-cata o spazio insufficiente	• Liberare le prese d'aria
	• Guasto interno	• è necessaria un'ispe-zione da parte di un centro di riparazione autorizzato
!WARNING 01 NTC interrotto SZ & DZ LARGE	Guasto interno è necessaria un'ispezione da parte di un centro di ripa-razione autorizzato
!WARNING 11 NTC interrotto DZ SMALL
!WARNING 02 NTC in cortocir-cuito SZ & DZ LARGE
!WARNING 12 NTC in cortocir-cuito DZ SMALL
!WARNING 09 Valvola DZ o val-vola ice maker difettose		Spegnerel'apparecchio per almeno 1 minuto, quando riaccenderlo. Se il problema persistsiste, è necessaria l'ispe-zione di un centro di ripara-zione autorizzato
!WARNING 03/43	Errore di comuni-cazione

10 Garanzia

Vale il termine di garanzia previsto alla legge. Qualora il prodotto risultasse difettoso, La preghiamo di rivolgersi alla filiale del produttore del suo Paese (vedi dometic.com/dealer), oppure al rivenditore specializzato di riferimento.

Per la riparazione e per il disbrigo delle condizioni di garanzia è necessario inviare la seguente documentazione:

• una copia della fattura con la data di acquisto del prodotto,
• un motivo su cui fondare il reclamo, oppure una descrizione del guasto.

11 Smaltimento

Raccogliere il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio.

Quando il prodotto viene messo fuori servizio definitivamente, informarsi al centro di riciclaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento.

AVVERTENZA! Pericolo di intrappolamento di bambini

Prima di smaltire il vecchio frigorifero:

• smontare il coperchio.
• Lasciare i cestini montati in modo che i bambini non riescano a entrare all'interno.

12 Specifiche tecniche

NOTA

La temperatura minima indicata in "Capacità di raffreddamento" non può essere raggiunta se la temperatura ambiente è superiore a 32°C ( 90°F ) per i modelli CFX3 25/35/45/55/55IM/100 o la temperatura ambiente è superiore a 30°C ( 86°F ) per i modelli CFX3 75DZ/95DZ (impostare Bassa -22°C/alta +4°C ).

Certificati di controllo:

	CFX3 25 CFX3 35
Tensione di allaccia-mentation:	12/24 V=100 - 240 V~
Corrente nominale:	12 V=: 6,5 A24 V=: 3,2 A100 V~: 0,90 A240 V~: 0,38 A		12 V=: 7,5 A24 V=: 3,3 A100 V~: 0,94 A240 V~: 0,39 A
Capacità di raffredda-mentation:	da -22 °Ca +10 °C (da -8 °Fa +50 °F)
Classe climatica: N, T
Temperatura ambiente:	da +16 °Ca +43 °C (da +61 °Fa +110 °F)
Porta di ricarica USB:	5 V=, 2 A
Banda di frequenza:	WiFi: 2412 MHz - 2472 MHz/2422 MHz - 2462 MHzBluetooth/BLE: 2402 MHz - 2480 MHz
Banda di frequenza(WiFi):	2,4 GHz
Potenza di uscita RF: WiFi	16,62 dBm (802.11b),16,23 dBm (802.11g),16,45 dBm (802.11n20),16,02 dBm (802.11n40)Bluetooth: 8,31 dBmBluetooth LE: 6,67 dBm
Quantità di refrigerante: 3	2 g 38 g
CO2 equivalente: 0,046 t	0,054 t
Potenziale di riscalda-mentation globale (GWP):	1430
Dimensioni(L x P x A) in mm (mani-glie comprese):	342 x 569 x 420		398 x 694 x 407
Peso:	12,7 kg		16,9 kg
	CFX3 45 CFX3 55
Tensione di allaccia-mentation:	12/24 V=100 - 240 V~
Corrente nominale:	12 V=: 8,2 A24 V=: 3,5 A100 V~: 0,96 A240 V~: 0,40 A		12 V=: 8,7 A24 V=: 3,7 A100 V~: 0,98 A240 V~: 0,41 A
Capacità di raffredda-mentation:	da -22 °Ca +10 °C (da -8 °Fa +50 °F)
Classe climatica: N, T
Temperatura ambiente:	da +16 °Ca +43 °C (da +61 °Fa +110 °F)
Porta di ricarica USB:	5 V=, 2 A
Banda di frequenza:	WiFi: 2412 MHz - 2472 MHz/2422 MHz - 2462 MHzBluetooth/BLE: 2402 MHz - 2480 MHz
Banda di frequenza(WiFi):	2,4 GHz
Potenza di uscita RF: WiFi	16,62 dBm (802.11b),16,23 dBm (802.11g),16,45 dBm (802.11n20),16,02 dBm (802.11n40)Bluetooth: 8,31 dBmBluetooth LE: 6,67 dBm
Quantità di refrigerante: 42 g 45 g
CO2 equivalente: 0,060 t	0,064 t
Potenziale di riscalda-mentation globale (GWP):	1430
Dimensioni(L x P x A) in mm (mani-glie comprese):	398 x 694 x 476		720 x 455 x 480
Peso:	18,7 kg		20,4 kg
	CFX3 55IM CFX3 75DZ CFX3 95DZ
Tensione di allaccia-mentation:	12/24 V=100-240 V~
Corrente nominale:	12 V=: 8,9 A24 V=: 3,8 A100 V~: 1,00 A240 V~: 0,42 A	12 V=: 9,6 A24 V=: 4,2 A100 V~: 1,12 A240 V~: 0,47 A	12 V=: 10,4 A24 V=: 4,6 A100 V~: 1,22 A240 V~: 0,51 A
Capacità di raffredda-mentation:	da -22 °C a +10 °C (da -8 °F a +50 °F)
Classe climatica: N, T
Temperatura ambiente:	da +16 °C a +43 °C (da +61 °F a +110 °F)
Porta di ricarica USB:	5 V=, 2 A
Banda di frequenza:	WiFi: 2412 MHz - 2472 MHz/2422 MHz - 2462 MHzBluetooth/BLE: 2402 MHz - 2480 MHz
Banda di frequenza(WiFi):	2,4 GHz
Potenza di uscita RF: WiFi	16,62 dBm (802.11b),16,23 dBm (802.11g),16,45 dBm (802.11n20),16,02 dBm (802.11n40)Bluetooth: 8,31 dBmBluetooth LE: 6,67 dBm
Quantità di refrigerante: 45 g 59 g 67 g
CO2 equivalente:	0,064 t	0,084 t	0,096 t
Potenziale di riscalda-mentation globale (GWP):	1430
Dimensioni(L x P x A) in mm (mani-glie comprese):	720 x 455 x 480	892 x 495 x 472	962 x 530 x 472
Peso:	21,3 kg	27,8 kg	29,8 kg

	CFX3 100
Tensione di allaccia- amento:	12/24 V=100 - 240 V~
Corrente nominale:	12 V=10,8 A24 V=10,8 A100 V~: 1,28 A240 V: 0,53 A
Capacità di raffredda- amento:	da +10 °Ca - 22 °C (da +50 °Fa - 8 °F)
Classe climatica: N, T
Temperatura ambiente:	da +16 °Ca +43 °C (da +61 °Fa +110 °F)
USB: 5 V=1, 2 A
Banda di frequenza:	WiFi: 2412 MHz - 2472 MHz/2422 MHz - 2462 MHzBluetooth/BLE: 2402 MHz - 2480 MHz
Banda di frequenza(WiFi):	2,4 GHz
Potenza di uscita RF: WiFi	16,62 dBm (802.11b),16,23 dBm (802.11g),16,45 dBm (802.11n20),16,02 dBm (802.11n40)Bluetooth: 8,31 dBmBluetooth LE: 6,67 dBm
Quantità di refrigerante: 60 g
CO2 equivalente: 0,086 t
Potenziale di riscalda- amento globale (GWP):	1430
Dimensioni(L x P x A) in mm (mani- glie comprese):	962 x 530 x 472
Peso: 29,6 kg

Il circuito di raffreddamento contiene R134a.

Contiene gas fluorurati a effetto serra

Apparecchiature ermeticamente sigillate
