NÁVOD K OBSLUZE CFX3 25 DOMETIC

7.1 Pred prvým použitím . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 369

7.19 Obnovenie výrobných nastavení . . . . . . . . . . . . . . . . . . . . . . . . . . 376

7.23 Výmena poistky jednosmerného prúdu. . . . . . . . . . . . . . . . . . . . . 377

7.24 Výmena poistky zástrčky na jednosmerný prúd. . . . . . . . . . . . . . . 377

7.25 Výmena dosky svetelných vodičov. . . . . . . . . . . . . . . . . . . . . . . . . 377

2Bezpečnostné pokyny

• Ak je napájací kábel tohto chladiaceho zariadenia poškodený, musí sa vymeniť, aby sa zabránilo bezpečnostným rizikám.

• Nikdy nevyt’ahujte zástrčku zo zásuvky za pripojovací kábel.

• Trojstupňový indikátor batérie na ochranu batérie vozidla

• Teplé jedlá nechajte najprv ochladit’, pokým ich budete v zariadení udržiavat’ studené.

7.24 Výmena poistky zástrčky na jednosmerný prúd

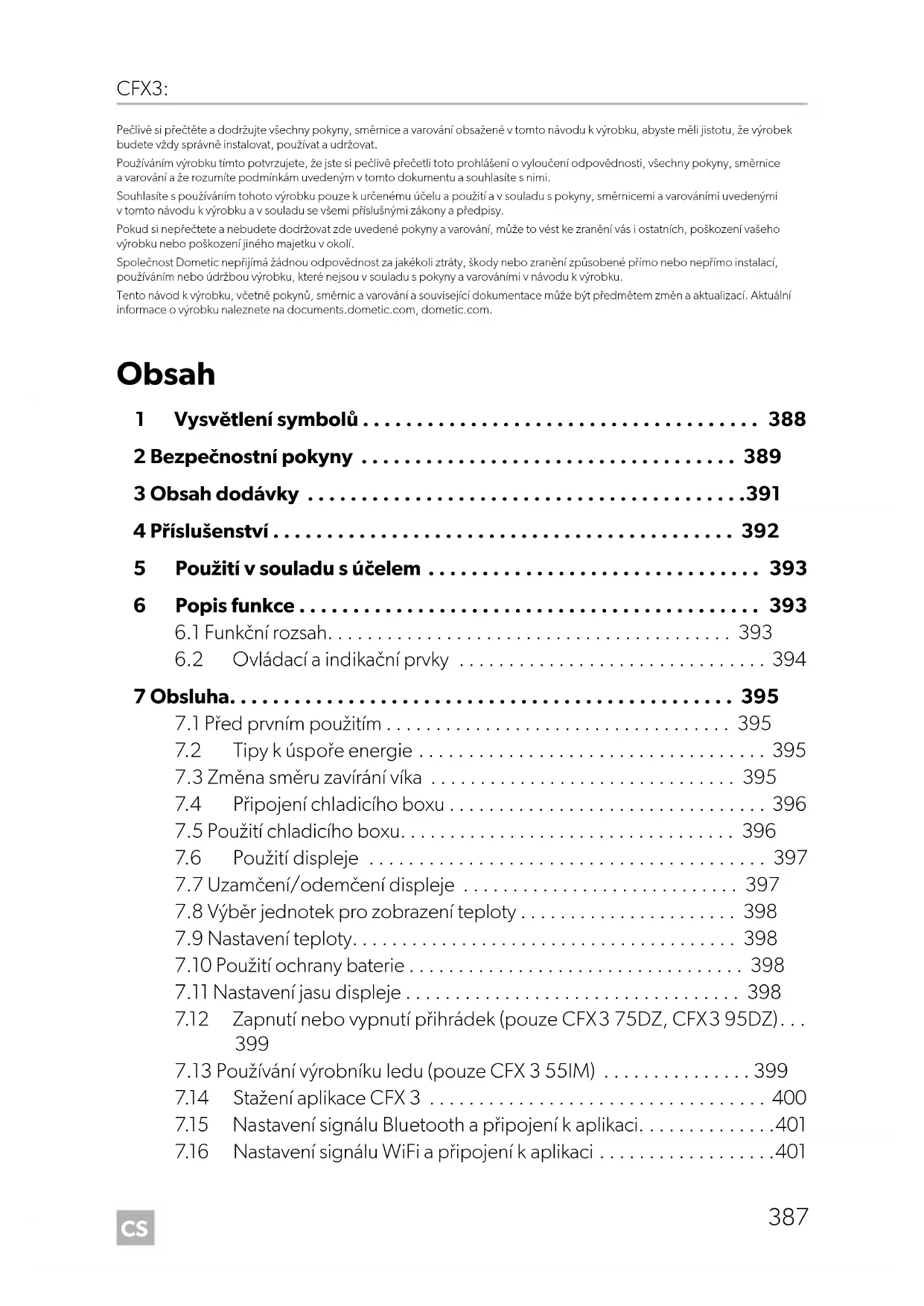

• Pečlivě si přečtěte a dodržujte všechny pokyny, směrnice a varování obsažené v tomto návodu k výrobku, abyste měli jistotu, že výrobek budete vždy správně instalovat, používat a udržovat. Používáním výrobku tímto potvrzujete, že jste si pečlivě přečetli toto prohlášení o vyloučení odpovědnosti, všechny pokyny, směrnice a varování a že rozumíte podmínkám uvedeným v tomto dokumentu a souhlasíte s nimi. Souhlasíte s používáním tohoto výrobku pouze k určenému účelu a použití a v souladu s pokyny, směrnicemi a varováními uvedenými v tomto návodu k výrobku a v souladu se všemi příslušnými zákony a předpisy. Pokud si nepřečtete a nebudete dodržovat zde uvedené pokyny a varování, může to vést ke zranění vás i ostatních, poškození vašeho výrobku nebo poškození jiného majetku v okolí. Společnost Dometic nepřijímá žádnou odpovědnost za jakékoli ztráty, škody nebo zranění způsobené přímo nebo nepřímo instalací, používáním nebo údržbou výrobku, které nejsou v souladu s pokyny a varováními v návodu k výrobku. Tento návod k výrobku, včetně pokynů, směrnic a varování a související dokumentace může být předmětem změn a aktualizací. Aktuální informace o výrobku naleznete na documents.dometic.com, dometic.com. Obsah 1 Vysvětlení symbolů p. 388
• 2 Bezpečnostní pokyny p. 389
• 3 Obsah dodávky p. 391
• 4 Příslušenství p. 392
• 5 Použití v souladu s účelem p. 393
• 6 Popis funkce p. 393

6.1 Funkční rozsah. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 393

6.2 Ovládací a indikační prvky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 394

7 Obsluha. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 395

7.1 Před prvním použitím . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 395

7.2 Tipy k úspoře energie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 395

7.3 Změna směru zavírání víka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 395

7.4 Připojení chladicího boxu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 396

7.7 Uzamčení/odemčení displeje . . . . . . . . . . . . . . . . . . . . . . . . . . . . 397

7.8 Výběr jednotek pro zobrazení teploty . . . . . . . . . . . . . . . . . . . . . . 398

7.12 Zapnutí nebo vypnutí přihrádek (pouze CFX3 75DZ, CFX3 95DZ). . .

7.13 Používání výrobníku ledu (pouze CFX 3 55IM) . . . . . . . . . . . . . . . 399

7.14 Stažení aplikace CFX 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400

7.15 Nastavení signálu Bluetooth a připojení k aplikaci. . . . . . . . . . . . . .401

7.16 Nastavení signálu WiFi a připojení k aplikaci . . . . . . . . . . . . . . . . . .401

7.17 Změna názvu a hesla CFX v aplikaci . . . . . . . . . . . . . . . . . . . . . . . . .401

7.18 Obnovení hesla aplikace (pouze WiFi). . . . . . . . . . . . . . . . . . . . . . .401

7.19 Reset na tovární nastavení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 402

7.20 Přípojka USB k zajištění napájení . . . . . . . . . . . . . . . . . . . . . . . . . . 402

7.21 Odmrazování chladicího boxu . . . . . . . . . . . . . . . . . . . . . . . . . . . . 402

7.22 Výměna pojistky střídavého proudu. . . . . . . . . . . . . . . . . . . . . . . . 402

7.23 Výměna pojistky stejnosměrného proudu . . . . . . . . . . . . . . . . . . . 403

7.24 Výměna pojistky stejnosměrné zástrčky . . . . . . . . . . . . . . . . . . . . . 403

7.25 Výměna desky s optickými vodiči . . . . . . . . . . . . . . . . . . . . . . . . . . 403

• 8 Čištění a péče p. 403
• 9 Odstraňování poruch a závad p. 404
• 10 Odpovědnost za vady p. 408
• 11 Likvidace p. 408
• 12 Technické údaje 1Vysvětlení symbolů p. 408

NEBEZPEČÍ! Bezpečnostní upozornění na nebezpečnou situaci, která vede k úmrtí nebo těžkému poranění osob, pokud se jí nevyhnete. VÝSTRAHA! Bezpečnostní upozornění na nebezpečnou situaci, která může vést k úmrtí nebo těžkému poranění osob, pokud se jí nevyhnete. UPOZORNĚNÍ! Bezpečnostní upozornění na nebezpečnou situaci, která může vést k lehkému nebo středně těžkému poranění osob, pokud se jí nevyhnete. POZOR! Upozornění na situaci, která může vést k poškození majetku, pokud se jí nevyhnete. DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 388 Dienstag, 27. Oktober 2020 5:42 17CS CFX3: Bezpečnostní pokyny

2 Bezpečnostní pokyny

VÝSTRAHA! Nedodržení těchto varování by mohlo mít za následek smrt nebo vážné zranění. Ohrožení života elektrickým proudem

• V případě, že je přístroj viditelně poškozen, nesmíte jej používat.

• Pokud je přívodní kabel tohoto chladicího přístroje poškozen, musí být vyměněn, aby nevzniklo nebezpečí.

• Opravy tohoto přístroje smí provádět pouze odborníci. Nesprávně provedené opravy mohou způsobit značné škody. Nebezpečí požáru

• Při umístění přístroje nesmí být zachycen nebo poškozen přívodní kabel.

• Za přístrojem neumisťujte vícenásobné přenosné zásuvky nebo přenosné napájecí zdroje. Nebezpečí ohrožení zdraví

• Tento přístroj mohou používat děti od 8 let a osoby se sníženými fyzic- kými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi, pokud jsou pod dohle- dem nebo obdržely pokyny týkající se používání přístroje bezpečným způsobem a porozuměly souvisejícím nebezpečím.

• Děti si s přístrojem nesmí hrát.

• Čištění a uživatelem prováděnou údržbu nesmějí provádět děti bez dozoru.

• Děti ve věku 3 až 8 let smí chladicí přístroj nakládat a vykládat. Nebezpečí výbuchu

• Neskladujte v přístroji výbušné látky, jako např. spreje shořlavýmhnacím plynem.

UPOZORNĚNÍ! Nedodržení těchto upozornění by mohlo mít za následek lehké nebo střední zranění. Ohrožení života elektrickým proudem

• Před uvedením do provozu zkontrolujte, zda jsou přívodní kabel a zástrčka suché. POZNÁMKA Doplňující informace týkající se obsluhy výrobku. DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 389 Dienstag, 27. Oktober 2020 5:42 17CS Bezpečnostní pokyny CFX3:

• Přístroj odpojte od sítě: – Před každým čištěním a údržbou –Po každém použití Nebezpečí ohrožení zdraví

• Zkontrolujte, zda chladicí výkon přístroje odpovídá požadavkům potravin nebo léčiv, které chcete skladovat.

• Skladujte potraviny pouze v originálním balení nebo ve vhodných nádobách.

• Otevření chladicího přístroje na delší dobu může způsobit značné zvýšení teploty v přihrádkách přístroje.

• Pravidelně čistěte povrchy, které se mohou dostat do kontaktu spotravinami apřístupnými odtokovými systémy.

• Syrové maso a ryby skladujte ve vhodných nádobách v přístroji tak, aby se nedostaly do styku s jinými potravinami nebo neodkapávaly na jiné potraviny.

• Pokud je přístroj delší dobu nečinný: – Vypněte přístroj. – Odmrazte přístroj. – Vyčistěte a osušte přístroj. – Dvířka udržujte otevřená, aby se zabránilo tvorbě plísně uvnitř přístroje.

POZOR! Nebezpečí poškození

• Porovnejte údaj o napětí na typovém štítku se stávajícím zdrojem napájení.

• Ledničku připojte pouze následujícím způsobem: – Přívodním kabelem na stejnosměrný proud k palubní zásuvce stejnosměrného proudu ve vozidle – Nebo přívodním kabelem na střídavý proud k síti střídavého proudu

• Nikdy nevytahujte zástrčku ze zásuvky tahem za přívodní kabel.

• Pokud je chladnička připojena k zásuvce stejnosměrného proudu: Odpojte chladničku a jiné spotřebiče od baterie dříve, než je připojíte k rychlonabíječce.

• Pokud je chladnička připojena k zásuvce stejnosměrného proudu: Po vypnutí motoru přerušte spojení nebo vypněte chladničku. V opačném případě může dojít k vybití baterie.

• Chladnička není vhodná k přepravě leptavých látek nebo látek obsahujících rozpouštědla. DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 390 Dienstag, 27. Oktober 2020 5:42 17CS CFX3: Obsah dodávky

• V izolaci této ledničky je hořlavý cyklopentan. Plyny v izolačním materiálu vyžadují speciální metodu likvidace. Po ukončení životnosti ledničku odevzdejte k řádné likvidaci.

• Nepoužívejte uvnitř chladničky žádné elektrické přístroje, pouze pokud jsou k tomu takové přístroje doporučeny výrobcem.

• Neinstalujte přístroj v blízkosti otevřeného ohně nebo jiných tepelných zdrojů (topení, přímé sluneční záření, plynová kamna apod.).

• Nebezpečí přehřátí! Zajistěte, aby bylo vždy kolem chladicího zařízení ze všech čtyř stran alespoň 50 mm volného místa k větrání. Větrací prostor udržujte volný bez jakýchkoli předmětů, které by mohly překážet proudu vzduchu a zabránit tak chlazení součástí zařízení. Chladicí zařízení neumísťujte do uzavřených schránek nebo prostor, kde nemůže proudit vzduch.

• Pamatujte, že nesmějí být zakryty větrací otvory.

• Do vnitřní nádoby nelijte žádné kapaliny ani do ní nedávejte led.

• Nikdy neponořujte přístroj do vody.

• Chraňte přístroje a kabely před horkem a vlhkem.

• Výrobek nesmíte vystavit dešti. 3 Obsah dodávky Položka na obr. 1, strana 3 Počet Popis 1 1 Chladicí box 2 1 Přívodní kabel pro přípojku stejnosměrného proudu 3 1 Přívodní kabel pro přípojku střídavého proudu DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 391 Dienstag, 27. Oktober 2020 5:42 17CS Příslušenství CFX3:

4Příslušenství Dostupné jako příslušenství (není součástí dodávky): Upozorňujeme, že aplikace CFX3 nemusí být ve vaší zemi dostupná. Označení Č. výr. Model Ochranný kryt

CFX3 100 Aplikace CFX3 – vyhovuje všem mode- lům PLB40 9600012878 vyhovuje všem mode- lům DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 392 Dienstag, 27. Oktober 2020 5:42 17CS CFX3: Použití v souladu s účelem

5 Použití v souladu s účelem Mobilní chladicí spotřebič je vhodný k chlazení a mražení potravin. Mobilní chladicí spotřebič je taký vhodný k použití na vozidlech. Mobilní chladicí spotřebič je navržen tak, aby mohl být provozován ze zásuvky stej- nosměrného proudu vozidla nebo napájení střídavého proudu. Mobilní chladicí spotřebič je vhodný k použití při kempování. Mobilní chladicí spotřebič není vhodný k chlazení potravin.

• Skladování žíravých, leptavých nebo rozpouštědla obsahujících látek

• Rychlé mražení potravin Přihrádky na mražené potraviny se dvěma hvězdičkami jsou vhodné k uchovávání předem zmraženého jídla, uchovávání nebo výrobu zmrzliny a výrobu kostek ledu. Přihrádky s jednou, dvěma a třemi hvězdičkami nejsou vhodné k mražení čerstvých potravin. Tento výrobek je vhodný pouze k určenému účelu a použití v souladu s tímto návo- dem. Jakékoli jiné použití, které se liší od účelu použití, není povoleno! Společnost Dometic nepřijímá žádnou odpovědnost za jakékoli ztráty, škody nebo zranění, které vzniknou přímo nebo nepřímo v důsledku jiného než určeného použití. 6Popis funkce Chladicí box umožňuje chladit výrobky, udržovat je chladné a umožňuje také jejich hluboké chlazení. Chlazení je provedeno pomocí chladicího okruhu s kompresorem s nízkými nároky na údržbu. Velkorysá izolace a výkonný kompresor zajišťují účinné arychlé chlazení. Chladicí box je vhodný k mobilnímu využití. Chladicí box dokáže odolat krátkodobému sklonu 30°.

• Síťový zdroj k prioritnímu spínání k připojení ke střídavému napětí

• Třístupňová ochrana baterie k ochraně baterie vozidla

• Displej se zobrazováním teploty ve °C a °F

• Integrovaná funkce WiFi a Bluetooth je tedy ovladatelná pomocí aplikace

• USB nabíječka pro přenosná zařízení, jako jsou mobilní telefony

• Odnímatelný vnitřní koš

• Pouze CFX3 55IM: Výrobník ledu

6.2 Ovládací a indikační prvky

Západka pro víko: obr. 2 1, strana 3 Ovládací panel (obr. 3, strana 4): Položka Popis Vysvětlení 1 Po krátkém stisknutí tlačítka se chladicí box zapne Po stisknutí tlačítka na tři sekundy se chladicí box vypne Vrátí se do předchozí nabídky 2 Displej Zobrazí informace : Přípojka na střídavý proud je připojena : Přípojka na stejnosměrný proud je připojena : Bluetooth je aktivováno : WiFi je aktivováno : Displej je uzamčen : Kompresor pracuje : Výrobník ledu pracuje (pouze CFX3 55IM)

Stisknutím přejdete nahoru nebo zvýšíte vybranou hod- notu. Stisknutím přejdete dolů nebo snížíte vybranou hodnotu. Stisknutím a současně na 3 s uzamknete nebo ode- mknete displej. 4 Stisknutím tlačítka vyberete nabídku nebo uložíte vybranou hodnotu.

Přívodní zdířky (obr. 4, strana 4): 7Obsluha

7.1 Před prvním použitím

7.2 Tipy k úspoře energie

• K používání vyberte dobře větrané místo chráněné před slunečním zářením.

• Teplé pokrmy nechejte před uložením do chladničky vychladnout.

• Neotevírejte chladničku častěji, než je nezbytně nutné.

• Nenechávejte chladničku otevřenou déle, než je nezbytně nutné.

• Odmrazte chladicí box, jakmile se vytvoří vrstva ledu.

• Zabraňte vzniku zbytečně nízkých vnitřních teplot.

7.3 Změna směru zavírání víka

CFX3 55, CFX3 55IM, CFX3 100

➤ Postupujte podle obrázku (obr. 5, strana 5).

CFX3 75DZ, CFX 3 95DZ

➤ Postupujte podle obrázku (obr. 6, strana 6). Položka Popis1 Přívodní zdířka napájení střídavým napětím2 Přívodní zdířka napájení stejnosměrným napětím3 Držák pojistky stejnosměrného proudu4 Držák pojistky střídavého proudu POZNÁMKA Dříve než uvedete nový chladicí box do provozu, musíte jej z hygienických důvodů očistit vlhkou utěrkou jak zevnitř, tak zvenčí (viz též kap. „Čištění a péče“ na stranì 403). DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 395 Dienstag, 27. Oktober 2020 5:42 17CS Obsluha CFX3:

7.4 Připojení chladicího boxu

Připojení k baterii ➤ Postupujte podle obrázku (obr. 7, strana 7). Připojení přes rozšířené pevné zapojení stejnosměrného proudu (pouze CFX 3 100) ➤ Postupujte podle obrázku (obr. 8, strana 8). Připojení k napájecí síti střídavého proudu

➤ Postupujte podle obrázku (obr. 9, strana 9).

7.5 Použití chladicího boxu

POZOR! Nebezpečí poškození

• K ochraně zařízení obsahuje dodaný kabel stejnosměrného proudu pojistku uvnitř zástrčky. Neodstraňujte zástrčku stejnosměrného proudu s pojistkou. Používejte pouze dodaný kabel stejnosměrného proudu.

• Odpojte chladicí box a jiné spotřebiče od baterie dříve, než připo- jíte baterii k rychlonabíječce. Přepětí může poškodit elektronické systémy přístrojů. NEBEZPEČÍ! Nebezpečí usmrcení elektrickým proudem

• Nikdy nemanipulujte se zástrčkami a spínači s mokrýma rukama nebo pokud stojíte v mokru.

• Pokud používáte chladicí box na palubě lodi, která je připojena k napájecí síti střídavého proudu, musíte vždy instalovat mezi napá- jení střídavého proudu a chladicí box proudový chránič. Poraďte se s odborníkem. POZOR! Riziko přehřátí Vždy zajistěte dostatečné větrání, aby se teplo vytvářené během pro- vozu mohlo rozptýlit. Pamatujte, že nesmí být zakryty větrací otvory. Zajistěte, aby byl chladicí přístroj postaven v dostatečné vzdálenosti od stěn nebo předmětů tak, aby mohl vzduch cirkulovat. POZNÁMKA Při provozu na baterii se displej automaticky vypne, je-li napětí baterie nízké. DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 396 Dienstag, 27. Oktober 2020 5:42 17CS CFX3: Obsluha

• Zapnutí chladicího boxu: obr. 0, strana 9

• Vypnutí chladicího boxu: obr. a, strana 10

7.6 Použití displeje

Stavy displeje (obr. b, strana 10) Přehled displeje: obr. c, strana 11 Navigace nabídkami Zvýrazněná nabídka je vybrána. ➤ Stisknutím přejdete nahoru. ➤ Stisknutím přejdete dolů. Výběr nabídky ➤ Stisknutím vyberete požadovanou nabídku. Změna nastavení Je vybrána zvýrazněná hodnota nebo nastavení. ➤ Stisknutím zvýšíte vybranou hodnotu nebo zvolíte předchozí nastavení. ➤ Stisknutím snížíte vybranou hodnotu nebo zvolíte další nastavení. Návrat do předchozí nabídky ➤ Stisknutím se vrátíte do předchozí nabídky bez uložení.

7.7 Uzamčení/odemčení displeje

➤ Stisknutím a současně na 3 s uzamknete nebo odemknete displej (obr. d, strana 11). Položka Popis A Pohotovostní režim B Nečinnost C Uzamčen DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 397 Dienstag, 27. Oktober 2020 5:42 17CS Obsluha CFX3:

7.8 Výběr jednotek pro zobrazení teploty

➤ Postupujte podle obrázku (obr. e, strana 11).

7.9 Nastavení teploty

➤ Postupujte podle obrázku (obr. f, strana 12).

7.10 Použití ochrany baterie

Přístroj je vybaven 3stupňovou ochranou baterie. Ochrana baterie zabraňuje nad- měrnému vybití, když je přístroj připojen ke startovací baterii vozidla, nebo maxima- lizuje použití napájecí baterie. Pokud chladicí box používáte ve vozidle s vypnutým zapalováním, dojde k samočinnému vypnutí chladicího boxu, jakmile napájecí napětí poklesne pod pře- dem definovanou hodnotu. Chladicí box se opět zapne, jakmile je nabitím baterie dosaženo napětí k opětovnému zapnutí.

➤ Postupujte podle obrázku (obr. g, strana 13).

7.11 Nastavení jasu displeje

➤ Postupujte podle obrázku (obr. h, strana 13). POZOR! Nebezpečí poškození v případě příliš nízké teploty Dbejte, aby byly v chladicím boxu skladovány pouze předměty nebo potraviny, které je dovoleno chladit za nastavené teploty. POZOR! Nebezpečí poškození Po vypnutí ochranou baterie nebude baterie již plně nabitá. Vyhněte se opakovanému startování. Zajistěte dobití baterie. POZNÁMKA Pokud je chladicí box napájen ze startovací baterie, vyberte režim ochrany baterie „MEDIUM“ nebo „HIGH“. Pokud je chladicí box připo- jen k napájecí baterii, ideální je režim ochrany baterie „LOW“. DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 398 Dienstag, 27. Oktober 2020 5:42 17CS CFX3: Obsluha

7.12 Zapnutí nebo vypnutí přihrádek (pouze

CFX375DZ,CFX395DZ) Každou zónu můžete aktivovat jednotlivě nebo obě najednou. ➤ Postupujte podle obrázku (obr. i, strana 14).

7.13 Používání výrobníku ledu (pouze CFX 3 55IM)

➤ Postupujte podle obrázku (obr. j, strana 14). Plnění forem na led vodou ➤ Vyjměte formy na led (obr. k 1, strana 15) z pouzdra výrobníku ledu (obr. k 2, strana 15). ➤ Sejměte kryty forem na led, naplňte je čistou vodou a znovu nasaďte kryt, při- čemž dbejte na zatlačení okrajového těsnění po celém obvodu. ➤ Formy na led opět umístěte do pouzdra výrobníku ledu a zavřete víko.

Vyjímání kostek ledu ➤ Otevřete víko pouzdra výrobníku ledu a zvedněte formy na led za přední část dole.

➤ Sejměte kryty forem na led a kostky ledu uvolněte obrácením forem. POZNÁMKA

• Nezávisle na nastavení teploty v hlavní přihrádce je zóna výrobníku ledu, je-li zapnutý, navržena pro výrobu kostek ledu.

• Spotřeba energie chladicího boxu se zvyšuje se zapnutým výrobní- kem ledu. Proto byste měli výrobník ledu vypnout, pokud jej nepo- třebujete.

• Tovární nastavení pro výrobník ledu je VYPNUTO. POZNÁMKA Osušte případně rozlitou vodu pod formami na led. Tím se sníží tvorba ledu pod formami a usnadní se vyjímání. POZNÁMKA V podmínkách vysoké vlhkosti může vyjímání vyžadovat více síly obou rukou, protože led může být přimrzlý pod formami na led. DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 399 Dienstag, 27. Oktober 2020 5:42 17CS Obsluha CFX3:

Vyjmutí pouzdra výrobníku ledu Pouzdro výrobníku ledu lze vyjmout za účelem čištění, nebo pokud se nepoužívá, pro zvětšení užitečného prostoru uvnitř chladicího boxu. ➤ Zvedněte pouzdro na jednom konci, dokud se západka neuvolní, a poté ho vyjměte. ➤ Vložte jej zpět v obráceném pořadí zatlačením západek dolů, aby zaskočily na místo. Tipy k používání výrobníku ledu

• Výrobník ledu po zapnutí vyrobí led rychle na několik hodin a poté automaticky přejde do režimu udržování ledu, aby se snížila spotřeba energie. Pokud je třeba co nejrychleji více dávek ledu, vypnutím a opětovným zapnutím výrobníku ledu se nastaví zpět do režimu rychlé výroby ledu. Opakujte podle potřeby.

• Nastavení nízké teploty v mrazicím prostoru nemusí být při vysokých okolních teplotách se zapnutým výrobníkem ledu udrženo. Čištění a vysoušení výrobníku ledu ➤ Pokud se výrobník ledu nepoužívá, vyčistěte a vysušte formy na led a vnitřek pouzdra výrobníku ledu, aby se zabránilo vzniku plísně. ➤ Po delším období nepoužívání vyčistěte vnitřek forem na led jemným mycím pro- středkem na nádobí a před použitím vypláchněte čistou vodou.

7.14 Stažení aplikace CFX 3

Chladicí box lze sledovat a ovládat pomocí Bluetooth nebo WiFi prostřednictvím aplikace, kterou můžete nainstalovat na kompatibilní zařízení. ➤ Stáhněte si aplikaci CFX3 z obchodu App Store nebo Google Play. Upozorňujeme, že aplikace CFX3 nemusí být ve vaší zemi dostupná. DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 400 Dienstag, 27. Oktober 2020 5:42 17CS CFX3: Obsluha

7.15 Nastavení signálu Bluetooth a připojení k aplikaci

Chladicí box lze sledovat a ovládat pomocí Bluetooth. Chcete-li to provést, musíte chladicí box spárovat se zařízením Bluetooth.

➤ Postupujte podle obrázku (obr. l, strana 15).

7.16 Nastavení signálu WiFi a připojení k aplikaci

Chladicí box lze sledovat a ovládat pomocí WiFi direct v chladicím boxu nebo přes síť WiFi. ➤ WiFi zapněte podle obrázku (obr. m, strana 16). ➤ V případě připojení WiFi direct v chladicím boxu přejděte do nastavení zařízení a vyberte chladicí box. – Název WiFi vašeho chladicího boxu začíná „CFX3“. – Přednastavené heslo je „00000000“. – Název WiFi a heslo si můžete přizpůsobit v aplikaci CFX3.

7.17 Změna názvu a hesla CFX v aplikaci

• Název CFX v aplikaci si můžete přizpůsobit.

• Stejný název platí pro Bluetooth i WiFi.

• V aplikaci si také můžete přizpůsobit své heslo – platí pouze pro WiFi. ➤ V NASTAVENÍ aplikaci přejděte na „Název a heslo CFX“.

7.18 Obnovení hesla aplikace (pouze WiFi)

• Heslo aplikace můžete obnovit na tovární nastavení „00000000“. ➤ Postupujte podle obrázku (obr. m, strana 16). POZNÁMKA

• Párování musí být provedeno v aplikaci CFX3, nikoli v nastavení zaří- zení.

• Pro připojení Bluetooth není vyžadováno žádné heslo. POZNÁMKA Pro připojení přes síť WiFi přejděte v NASTAVENÍ aplikace k „síťovému připojení“. DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 401 Dienstag, 27. Oktober 2020 5:42 17CS Obsluha CFX3:

7.19 Reset na tovární nastavení

Resetovací funkce změní všechna pole nabídek displeje a aplikace na původní tovární nastavení. ➤ Postupujte podle obrázku (obr. n, strana 16).

7.20 Přípojka USB k zajištění napájení

Port USB můžete použít k nabíjení drobných spotřebičů, např. mobilních telefonů aMP3 přehrávačů.

➤ Postupujte podle obrázku (obr. p, strana 17).

7.21 Odmrazování chladicího boxu

Vzdušná vlhkost se může srážet uvnitř chladicího přístroje nebo na výparníku. Tím se snižuje chladicí výkon. Vyhněte se tomu včasným odmrazením přístroje.

Při rozmrazování chladicího boxu postupujte takto: ➤ Vyjměte obsah z chladicího boxu. ➤ Uložte jej případně do jiného chladicího přístroje, aby zůstal v chladu. ➤ Vypněte přístroj. ➤ Nechejte víko otevřené. ➤ Otřete odmrazenou vodu.

7.22 Výměna pojistky střídavého proudu

➤ Odpojte přístroj od napájení. POZNÁMKA Zkontrolujte, zda je drobný spotřebič připojený k portu USB vhodný k provozu s napájením 5 V/2 A. POZOR! Nebezpečí poškození Nepoužívejte k odstraňování ledu nebo k uvolňování přimrzlých před- mětů špičaté nástroje. NEBEZPEČÍ! Nebezpečí usmrcení elektrickým proudem Před výměnou pojistek přístroje odpojte napájení a přívodní kabel. DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 402 Dienstag, 27. Oktober 2020 5:42 17CS CFX3: Čištění a péče

➤ Vytáhněte přívodní kabel. ➤ Uvolněte držák pojistek (obr. 4 4, strana 4) šroubovákem. ➤ Vyměňte vadnou skleněnou pojistku za novou stejného typu a se stejnou hodno- tou (rychločinná, 4 A, 250 V). ➤ Zatlačte držák pojistek opět do krytu. ➤ Opět připojte napájení k přístroji.

7.23 Výměna pojistky stejnosměrného proudu

➤ Uvolněte kryt pojistek (obr. 4 3, strana 4) šroubovákem. ➤ Obraťte kryt pojistky a použijte háček k odstranění vadné nožové pojistky. ➤ Zatlačte novou pojistku stejného typu a jmenovité hodnoty. ➤ Znovu nasaďte kryt pojistky.

7.24 Výměna pojistky stejnosměrné zástrčky

➤ Vyměňte vadnou pojistku za novou stejného typu a jmenovité hodnoty. ➤ Postupujte podle obrázku (obr. q, strana 17).

7.25 Výměna desky s optickými vodiči

➤ Příležitostně očistěte přístroj zevnitř a zvenčí vlhkým hadrem. POZOR! Nebezpečí poškození Osvětlení může vyměnit pouze výrobce, zástupce servisu nebo podobně kvalifikovaná osoba, aby se zamezilo nebezpečí. POZOR! Nebezpečí poškození!

• Nikdy neumývejte chladničku pod tekoucí vodou nebo ve ve vodě s prostředkem na mytí nádobí.

• Nepoužívejte k čištění ostré čisticí prostředk nebo tvrdé předměty, může dojít k poškození chladničky. DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 403 Dienstag, 27. Oktober 2020 5:42 17CS Odstraňování poruch a závad CFX3:

➤ Zajistěte, aby nebyly větrací a odvzdušňovací otvory přístroje zaprášené a znečištěné. Tím může být teplo vznikající za provozu odváděno a nedojde k poškození přístroje. 9 Odstraňování poruch a závad Porucha Možná příčina Návrh řešení Přístroj nefunguje (režim stejnosměrného proudu, zapnuté zapa- lování). V zásuvce stejnosměr- ného proudu nebylo zjištěno žádné napětí. U většiny vozidel musí být před přivede- ním napájení do zásuvky stejnosměr- ného proudu zapnuto zapalování. Zásuvka stejnosměr- ného napětí je znečiš- těná. Následkem je špatný elektrický kon- takt. Pokud je zástrčka přístroje v zásuvce stej- nosměrného proudu velmi horká, buď očistěte zásuvku, nebo zkontrolujte, zda je zástrčka správně namontována. Pojistka zástrčky stej- nosměrného napájení je přepálená. Vyměňte pojistku stejnosměrné zásuvky, viz kap. „Výměna pojistky stejnosměrné zástrčky“ na stranì 403. Spálená pojistka stej- nosměrného proudu přístroje. Vyměňte pojistku stejnosměrného proudu přístroje, viz kap. „Výměna pojis- tky stejnosměrného proudu“ na stranì 403. Pojistka vozidla je pře- pálená. Vyměňte pojistku stejnosměrné zásuvky vozidla. Viz návod k obsluze vašeho vozidla. Přístroj nefunguje (režim stejnosměrného proudu). Zásuvka na střídavé napětí není pod napě- tím. Zkuste to na jiné zásuvce. Spálená pojistka střída- vého proudu přístroje. Vyměňte pojistku střídavého proudu pří- stroje, viz kap. „Výměna pojistky střída- vého proudu“ na stranì 402. Integrovaný adaptér stří- davého proudu je vadný. Opravu může provést pouze autorizo- vané středisko oprav. Displej nereaguje na stisknutí kláves. Displej je uzamčen. Odemkněte displej, viz kap. „Uzam- čení/odemčení displeje“ na stranì 397. DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 404 Dienstag, 27. Oktober 2020 5:42 17CS CFX3: Odstraňování poruch a závad

Výstražná hlášení Např. viz obr. o A, strana 16. Aplikace nemůže ovlá- dat přístroj. Bluetooth nebo WiFi není připojeno. Připojte Bluetooth, viz kap. „Nastavení signálu Bluetooth a připojení k aplikaci“ na stranì 401, nebo připojte WiFi, viz kap. „Nastavení signálu WiFi a připojení k aplikaci“ na stranì 401. Na displeji se zobrazí výstražné hlášení nebo varovný kód. – Viz tabulka níže. Výstražné hlá- šení Popis Možná příčina Návrh řešení !VÝSTRAHA - Víko otevřeno >3 min Víko otevřené déle než 3 minuty

• Víko není zcela zajištěno

• Zkontrolujte, zda je víko zcela zajištěné

• Je vyžadována prohlídka autorizovaným opravá- renským střediskem Porucha Možná příčina Návrh řešení DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 405 Dienstag, 27. Oktober 2020 5:42 17CS Odstraňování poruch a závad CFX3:

Výstražné kódy Např. viz obr. o B, strana 16. !VÝSTRAHA - Nízké napětí Přístroj přestal pracovat na stejnosměrné m proudu kvůli nízkému napětí

• Nedostatečné napájecí napětí

• Napětí baterie je příliš nízké

• Ochrana baterie je nastavena příliš vysoko

• Zkontrolujte pokles napětí z baterie do zásuvky a podle potřeby zvyšte průřez vedení

• Zkontrolujte baterii a případně ji nabijte

• Vyberte nižší nastavení ochrany baterie Přístroj přestal pracovat na stejnosměrné m proudu kvůli abnormálně vyso- kému napětí >31,5 V (nepravděpo- dobná událost – pouze pro ochranu elektro- niky – používá stejné výstražné hlášení jako nízké napětí výše)

• Chybná specifi- kace napětí stej- nosměrného proudu

• Chybné napájecí napětí

• Ujistěte se, že specifi- kace napětí stejnosměr- ného proudu odpovídá typovému štítku výrobku CFX3

• Zkontrolujte napájecí zdroj stejnosměrného proudu a opravte nebo vyměňte, pokud je vadný

• Je vyžadována prohlídka autorizovaným opravá- renským střediskem Výstražný kód Porucha Možná příčina Návrh řešení !VAROVÁNÍ 32 Nadproud venti- látoru Interní porucha. Vypněte přístroj alespoň na 5 minut a poté spusťte znovu. Pokud problém pře- trvává, je nutná kontrola autorizovaným opraváren- ským střediskem !VAROVÁNÍ 33 Chyba startu kompresoru Výstražné hlá- šení Popis Možná příčina Návrh řešení DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 406 Dienstag, 27. Oktober 2020 5:42 17CS CFX3: Odstraňování poruch a závad

• Vysoká okolní teplota

• Odvzdušňovací ventil blokován nebo nedosta- tečný volný pro- stor

• Vypněte přístroj alespoň na 30 minut nebo se přesuňte na chladnější místo a poté spusťte znovu

• Vyčistěte větrací otvory

• Je vyžadována prohlídka autorizovaným opravá- renským střediskem !VAROVÁNÍ 35 Přehřátí řídicí jed- notky !VAROVÁNÍ 01 NTC rozpojený obvod SZ & DZ LARGE Interní porucha Je vyžadována prohlídka autorizovaným opraváren- ským střediskem !VAROVÁNÍ 11 NTC rozpojený obvod DZ SMALL !VAROVÁNÍ 02 NTC zkrat SZ & DZ LARGE !VAROVÁNÍ 12 NTC zkrat DZ SMALL !VAROVÁNÍ 09 DZ vadný ventil nebo ventil výrobníku ledu Vypněte přístroj alespoň na 1 minutu a poté spusťte znovu. Pokud problém pře- trvává, je nutná kontrola autorizovaným opraváren- ským střediskem !VAROVÁNÍ 03/43 Chyba vkomunikaci Výstražný kód Porucha Možná příčina Návrh řešení DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 407 Dienstag, 27. Oktober 2020 5:42 17CS Odpovědnost za vady CFX3:

10 Odpovědnost za vady Na výrobek je poskytována záruka v souladu s platnými zákony. Zjistíte-li, že je výrobek vadný, zašlete jej do pobočky výrobce ve vaší zemi (viz dometic.com/dealer) nebo do specializovanému prodejci. K vyřízení opravy nebo záruky nezapomeňte odeslat následující dokumenty:

• Kopii účtenky s datem zakoupení,• Uvedení důvodu reklamace nebo popis vady. 11 Likvidace ➤ Obalový materiál likvidujte v odpadu určeném k recyklaci.

Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu.

Zkouška/certifikáty:VÝSTRAHA! Nebezpečí uvíznutí dětíPřed likvidací chladicího přístroje:•Odmontujte víko.• Nechejte na místě košíky, aby se dovnitř nemohly snadno dostat děti.POZNÁMKA Minimální teploty uvedené v části „Chladicí výkon“ nelze dosáhnout, pokud je okolní teplota vyšší než 32 °C (90 °F) u modelů CFX3 25/35/45/55/55IM/100 nebo okolní teplota je vyšší než 30 °C (86 °F) u modelů CFX3 75DZ/95DZ (nastavit nízkou –22 °C/vysokou +4 °C).

CFX3 25 CFX3 35 Napájecí napětí: 12/24 Vg 100 – 240 Vw Jmenovitý proud: 12 Vg: 6,5 A 24 Vg: 3,2 A 100 Vw: 0,90 A 240 Vw: 0,38 A 12 Vg: 7,5 A 24 Vg: 3,3 A 100 Vw: 0,94 A 240 Vw: 0,39 A Chladicí výkon: –22 °C až +10 °C (–8 °F až +50 °F) Klimatická třída: N, T Okolní teplota: +16 °C až +43 °C (+61 °F až +110 °F) Nabíjecí port USB: 5 Vg, 2 A Frekvenční rozsah: WiFi: 2412 MHz – 2472 MHz/2422 MHz – 2462 MHz Bluetooth/BLE: 2402 MHz–2480 MHz Frekvenční pásmo (WiFi): 2,4 GHz Výstupní výkon RF: WiFi: 16,62 dBm (802.11b), 16,23 dBm (802.11g), 16,45 dBm (802.11n20), 16,02 dBm (802.11n40) Bluetooth: 8,31 dBm Bluetooth LE: 6,67 dBm Množství chladicího média: 32 g 38 g Ekvivalent CO

: 0,046 t 0,054 t Potenciál skleníkových plynů (GWP):

Rozměry (Š x H x V) v mm (včetně rukojetí): 342 x 569 x 420 398 x 694 x 407 Hmotnost: 12,7 kg 16,9 kg DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 409 Dienstag, 27. Oktober 2020 5:42 17CS Technické údaje CFX3:

CFX3 45 CFX3 55 Napájecí napětí: 12/24 Vg 100 – 240 Vw Jmenovitý proud: 12 Vg: 8,2 A 24 Vg: 3,5 A 100 Vw: 0,96 A 240 Vw: 0,40 A 12 Vg: 8,7 A 24 Vg: 3,7 A 100 Vw: 0,98 A 240 Vw: 0,41 A Chladicí výkon: –22 °C až +10 °C (–8 °F až +50 °F) Klimatická třída: N, T Okolní teplota: +16 °C až +43 °C (+61 °F až +110 °F) Nabíjecí port USB: 5 Vg, 2 A Frekvenční rozsah: WiFi: 2412 MHz – 2472 MHz/2422 MHz – 2462 MHz Bluetooth/BLE: 2402 MHz–2480 MHz Frekvenční pásmo (WiFi): 2,4 GHz Výstupní výkon RF: WiFi: 16,62 dBm (802.11b), 16,23 dBm (802.11g), 16,45 dBm (802.11n20), 16,02 dBm (802.11n40) Bluetooth: 8,31 dBm Bluetooth LE: 6,67 dBm Množství chladicího média: 42 g 45 g Ekvivalent CO

: 0,060 t 0,064 t Potenciál skleníkových plynů (GWP):

Rozměry (Š x H x V) v mm (včetně rukojetí): 398 x 694 x 476 720 x 455 x 480 Hmotnost: 18,7 kg 20,4 kg DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 410 Dienstag, 27. Oktober 2020 5:42 17CS CFX3: Technické údaje

Napájecí napětí: 12/24 Vg 100 – 240 Vw Jmenovitý proud: 12 Vg: 8,9 A 24 Vg: 3,8 A 100 Vw: 1,00 A 240 Vw: 0,42 A 12 Vg: 9,6 A 24 Vg: 4,2 A 100 Vw: 1,12 A 240 Vw: 0,47 A 12 Vg: 10,4 A 24 Vg: 4,6 A 100 Vw: 1,22 A 240 Vw: 0,51 A Chladicí výkon: –22 °C až +10 °C (–8 °F až +50 °F) Klimatická třída: N, T Okolní teplota: +16 °C až +43 °C (+61 °F až +110 °F) Nabíjecí port USB: 5 Vg, 2 A Frekvenční rozsah: WiFi: 2412 MHz – 2472 MHz/2422 MHz – 2462 MHz Bluetooth/BLE: 2402 MHz–2480 MHz Frekvenční pásmo (WiFi): 2,4 GHz Výstupní výkon RF: WiFi: 16,62 dBm (802.11b), 16,23 dBm (802.11g), 16,45 dBm (802.11n20), 16,02 dBm (802.11n40) Bluetooth: 8,31 dBm Bluetooth LE: 6,67 dBm Množství chladicího média: 45 g 59 g 67 g Ekvivalent CO

: 0,064 t 0,084 t 0,096 t Potenciál skleníkových plynů (GWP):

Chladicí okruh obsahuje médium R134a. Obsahuje fluorované skleníkové plyny Hermeticky uzavřeným zařízením CFX3 100 Napájecí napětí: 12/24 Vg 100 – 240 Vw Jmenovitý proud: 12 Vg: 10,8 A 24 Vg: 4,8 A 100 Vw: 1,28 A 240 V: 0,53 A Chladicí výkon: +10 °C až –22 °C (+50 °F až –8 °F) Klimatická třída: N, T Okolní teplota: +16 °C až +43 °C (+61 °F až +110 °F) USB 5 Vg, 2 A Frekvenční rozsah: WiFi: 2412 MHz – 2472 MHz/2422 MHz – 2462 MHz Bluetooth/BLE: 2402 MHz–2480 MHz Frekvenční pásmo (WiFi): 2,4 GHz Výstupní výkon RF: WiFi: 16,62 dBm (802.11b), 16,23 dBm (802.11g), 16,45 dBm (802.11n20), 16,02 dBm (802.11n40) Bluetooth: 8,31 dBm Bluetooth LE: 6,67 dBm Množství chladicího média: 60 g Ekvivalent CO

:0,086t Potenciál skleníkových plynů (GWP):
