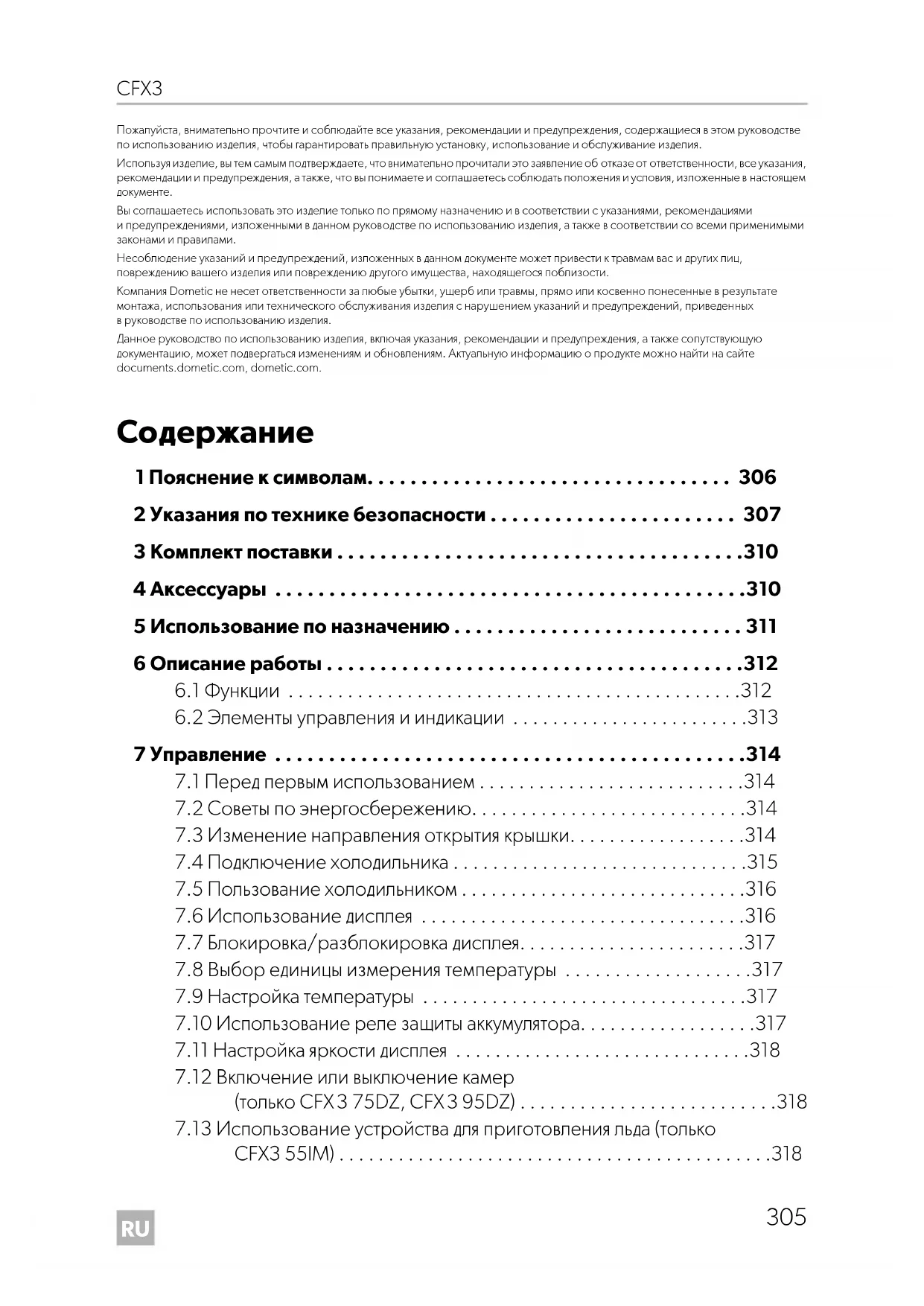

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CFX3 25 DOMETIC

Пожалуйста, внимательно прочтите и соблюдайте все указания, рекомендации и предупреждения, содержащиеся в этом руководстве по использованию изделия, чтобы гарантировать правильную установку, использование и обслуживание изделия. Используя изделие, вы тем самым подтверждаете, что внимательно прочитали это заявление об отказе от ответственности, все указания, рекомендации и предупреждения, а также, что вы понимаете и соглашаетесь соблюдать положения и условия, изложенные в настоящем Вы соглашаетесь использовать это изделие только по прямому назначению и в соответствии с указаниями, рекомендациями и предупреждениями, изложенными в данном руководстве по использованию изделия, а также в соответствии со всеми применимыми законами и правилами. Несоблюдение указаний и предупреждений, изложенных в данном документе может привести к травмам вас и других лиц, повреждению вашего изделия или повреждению другого имущества, находящегося поблизости. Компания Dometic не несет ответственности за любые убытки, ущерб или травмы, прямо или косвенно понесенные в результате монтажа, использования или технического обслуживания изделия с нарушением указаний и предупреждений, приведенных в руководстве по использованию изделия. Данное руководство по использованию изделия, включая указания, рекомендации и предупреждения, а также сопутствующую документацию, может подвергаться изменениям и обновлениям. Актуальную информацию о продукте можно найти на сайте documents.dometic.com, dometic.com.

6.2 Элементы управления и индикации . . . . . . . . . . . . . . . . . . . . . . . .313

7 Управление . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .314

7.1 Перед первым использованием . . . . . . . . . . . . . . . . . . . . . . . . . . .314

7.2 Советы по энергосбережению. . . . . . . . . . . . . . . . . . . . . . . . . . . .314

7.3 Изменение направления открытия крышки. . . . . . . . . . . . . . . . . .314

7.7 Блокировка/разблокировка дисплея. . . . . . . . . . . . . . . . . . . . . . .317

7.8 Выбор единицы измерения температуры . . . . . . . . . . . . . . . . . . .317

7.9 Настройка температуры . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .317

7.10 Использование реле защиты аккумулятора. . . . . . . . . . . . . . . . . .317

7.11 Настройка яркости дисплея . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .318

7.12 Включение или выключение камер

(только CFX3 75DZ, CFX3 95DZ) . . . . . . . . . . . . . . . . . . . . . . . . . .318

7.13 Использование устройства для приготовления льда (только

7.15 Настройка сигнала Bluetooth и подключение к приложению. . 320

7.16 Настройка сигнала WiFi и подключение к приложению . . . . . . .321

7.17 Изменение имени и пароля CFX в приложении. . . . . . . . . . . . . .321

7.18 Сброс пароля приложения (только WiFi). . . . . . . . . . . . . . . . . . . .321

7.19 Сброс на заводские настройки . . . . . . . . . . . . . . . . . . . . . . . . . . .321

7.22 Замена предохранителя переменного тока . . . . . . . . . . . . . . . . 322

7.23 Замена предохранителя постоянного тока . . . . . . . . . . . . . . . . . 323

7.24 Замена предохранителя штекера постоянного тока . . . . . . . . . 323

Указание по технике безопасности, указывающее на опасную ситуацию, которая ведет к смерти или серьезной травме, если ее не предотвратить. ПРЕДУПРЕЖДЕНИЕ! Указание по технике безопасности, указывающее на опасную ситуацию, которая может привести к смерти или серьезной травме, если ее не предотвратить.

Указание по технике безопасности, указывающее на опасную ситуацию, которая может привести к травмам легкой или средней тяжести, если ее не предотвратить. DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 306 Dienstag, 27. Oktober 2020 5:42 17RU CFX3 Указания по технике безопасности

2 Указания по технике безопасности

ПРЕДУПРЕЖДЕНИЕ! Несоблюдение этих предупреждений может привести к смерти или серьезной травме. Опасность для жизни из-за поражения электрическим током

• Запрещается вводить прибор в работу, если он имеет видимые повреждения,

• Если кабель питания этого охлаждающего устройства поврежден, его необходимо заменить, чтобы предотвратить угрозу безопасно-

• Ремонт данного прибора разрешается выполнять только специали- стам. Неправильно выполненный ремонт может приводить ксерьезным опасностям. Опасность пожара

• При установке устройства шнур питания не должен быть зажат или

• Не располагайте позади устройства выносные переходники и удлинители с несколькими розетками. Опасность для здоровья

• Это устройство может использоваться детьми с 8-ми лет и старше, а также лицами с ограниченными физическими, сенсорными и умственными возможностями или при недостатке необходимого опыта и знаний только под присмотром или после прохождения инструктажа по безопасному использованию устройства, если они понимают опасности, которые при этом могут возникнуть.

• Детям запрещается играть с устройством.

• Запрещается выполнять очистку и пользовательское техническое обслуживание детям без присмотра.

• Детям в возрасте от 3 до 8 лет разрешается загружать и разгружать холодильные устройства.

Указание на ситуацию, которая может привести к материальному ущербу, если ее не предотвратить.

Дополнительная информация по управлению продуктом. DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 307 Dienstag, 27. Oktober 2020 5:42 17RU Указания по технике безопасности CFX3

• Не храните в приборе взрывоопасные вещества, например, аэро- зольные баллоны с горючим газами-вытеснителями.

ОСТОРОЖНО! Несоблюдение этих предостережений может привести к травме легкой или средней степени тяжести. Опасность для жизни из-за поражения электрическим током

• Перед вводом в эксплуатацию убедитесь в том, что питающий кабель и штекер сухие.

• Отсоединяйте прибор от сети – перед каждой чисткой и уходом – после каждого использования Опасность для здоровья

• Проверьте, соответствует ли холодопроизводительность прибора требованиям продуктов питания или медикаментов, которые нужно

• Продукты питания разрешается хранить только в оригинальной упаковке или подходящих емкостях.

• Удерживание двери охлаждающего устройства открытой в течение длительного времени может привести к существенному повыше- нию температуры внутри устройства.

• Регулярно очищайте поверхности, которые могут контактировать с пищевыми продуктами и доступными сливными системами.

• Храните сырое мясо и рыбу в устройстве в подходящих контейне- рах, чтобы они не соприкасались с другими продуктами питания или не капали на них.

• Если устройство не используется в течение длительного времени: – Отключите устройство. – Разморозьте устройство. – Очистите и просушите устройство. – Оставьте дверцу открытой, чтобы предотвратить образование плесени в устройстве.

ВНИМАНИЕ! Опасность повреждения

• Сравните значения напряжения, указанные на заводской табличке, с характеристиками имеющегося источника питания. DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 308 Dienstag, 27. Oktober 2020 5:42 17RU CFX3 Указания по технике безопасности

• Присоединяйте прибор следующим образом: – соединительным кабелем постоянного тока к источнику питания постоянного тока в автомобиле – или соединительным кабелем переменного тока к сети пере- менного тока

• Не вытаскивайте штекер из розетки за питающий кабель.

• Если холодильник присоединен к розетке постоянного тока: Отсоедините холодильник и другие потребители от аккумулятор- ной батареи, прежде чем присоединить устройство для ускорен- ного заряда.

• Если холодильник присоединен к розетке постоянного тока: Прервите соединение или выключите холодильник перед выключе- нием двигателя. В противном случае аккумуляторная батарея может разрядиться.

• Холодильник не предназначен для транспортировки едких или содержащих растворители веществ.

• Этот холодильный аппарат содержит в своей изоляции горючий циклопентан. Газы в изоляционном материале требуют особого метода утилизации. После окончания срока службы холодильного аппарата сдайте его должным образом в центр по утилизации.

• Не используйте электрические приборы внутри холодильника, за исключением случаев, когда эти приборы рекомендованы для этого изготовителем.

• Не устанавливайте прибор вблизи открытого огня или других источников тепла (радиаторов отопления, сильных солнечных лучей, газовых печей и т. п.).

• Опасность перегрева! Следите за тем, чтобы со всех четырех сторон охлаждающего устройства имелось свободное пространство не менее 50 мм для надлежащей вентиляции. Поддерживайте зону вентиляции свобод- ной от любых объектов, которые могут ограничить воздушный поток к охлаждающим компонентам. Не размещайте охлаждающее устройство в закрытых отсеках или в зонах, в которых отсутствует поток воздуха или же он минимален.

• Следите за тем, чтобы не перекрывались вентиляционные отвер-

• Запрещается заполнять внутреннее пространство жидкостями или

• Предохраняйте прибор и кабели от действия жары и влаги.

• Запрещается подвергать прибор воздействию дождя. 3Комплект поставки 4Аксессуары Не входят в комплект поставки и приобретаются отдельно:

на рис. 1, стр. 3 Количество Наименование 1 1 Холодильник 2 1 Соединительный кабель для присоединения к сети посто- янного тока 3 1 Соединительный кабель для присоединения к сети пере- менного тока Название № изд. Модель Защитный кожух

Выдвижной модуль холодильника

Обратите внимание, что приложение CFX3 может быть недоступно в вашей

5 Использование по назначению Мобильное охлаждающее устройство пригодно для охлаждения и заморозки продуктов питания. Мобильное охлаждающее устройство может использоваться в транспортных

Мобильное охлаждающее устройство предназначено для работы от розетки источника постоянного тока транспортного средства, а также от сети перемен-

Мобильное охлаждающее устройство пригодно для использования в кемпингах. Мобильное охлаждающее устройство не может использоваться для:

• хранения агрессивных и едких средств и веществ, содержащих растворители

• быстрой заморозки продуктов питания Двухзвездочные камеры для замороженных продуктов пригодны для хранения предварительно замороженных продуктов, хранения или приготовления мороженого и приготовления кубиков льда. Одно-, двух- и трехзвездочные камеры не пригодны для замораживания свежих

CFX3 100 CFX3 app – подходит для всех

PLB 40 9600012878 подходит для всех

Это изделие подходит только для использования по назначению и применения в соответствии с данной инструкцией. Любое другое использование, отличное от использования по назначению, запрещено! Компания Dometic не несет ответственности за любые убытки, ущерб или травмы, прямо или косвенно понесенные в результате использования по назначению. 6Описание работы Холодильник предназначен для охлаждения продуктов и поддержания их в охлажденном состоянии, а также для глубокого охлаждения. Охлаждение осу- ществляется посредством холодильного контура с компрессором. Контур тре- бует минимального обслуживания. Надежная изоляция и мощный компрессор обеспечивают эффективное и быстрое охлаждение. Охлаждающее устройство является портативным устройством. Холодильник может подвергаться кратковременному крену в 30°.

• Блок питания с приоритетной схемой для подключения к источнику перемен- ного напряжения

• Трехступенчатое реле для защиты аккумуляторной батареи автомобиля

• Дисплей с индикацией температуры в °C и °F,

• Настройка температуры с шагом 1 °C (1 °F)

• Интегрированная функция WiFi и Bluetooth, позволяющая управление с помощью приложения

• Складные ручки для переноски

• Зарядное USB-устройство для портативных устройств, например, мобильных

• Вынимающаяся корзина

• Только CFX3 55IM: Устройство для приготовления льда DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 312 Dienstag, 27. Oktober 2020 5:42 17RU CFX3 Описание работы

6.2 Элементы управления и индикации

Защелка для крышки: рис. 2 1, стр. 3 Панель управления (рис. 3, стр. 4):

1 Включает холодильник при кратковременном нажатии кнопки Выключает холодильник, если нажать кнопку на три секунды Вызывает возврат в предыдущее меню 2 Дисплей Отображает информацию : Источник переменного тока присоединен : Источник постоянного тока присоединен : Bluetooth активирован : WiFi активирован : Дисплей заблокирован : Компрессор в работе : Устройство для приготовления льда в работе (только CFX3 55IM)

Нажмите для навигации вверх или для увеличения выбран- ного значения. Нажмите для навигации вниз или для уменьшения выбран- ного значения. Нажмите и одновременно на 3 секунды, чтобы заблоки- ровать или разблокировать дисплей. 4 Нажмите для выбора меню или для сохранения выбранного зна-

Соединительные гнезда (рис. 4, стр. 4): 7Управление

7.1 Перед первым использованием

7.2 Советы по энергосбережению

• Выбирайте хорошо проветриваемое, защищенное от солнечных лучей место применения.

• Дайте теплым блюдам охладиться, прежде чем поддерживать их в холодном состоянии в холодильнике.

• Не открывайте холодильник чаще, чем это действительно необходимо.

• Не оставляйте холодильник открытым дольше, чем это действительно необходимо.

• Оттаивайте холодильник, как только образовался слой льда.

• Избегайте излишне низкую внутреннюю температуру.

7.3 Изменение направления открытия крышки

CFX3 55, CFX3 55IM, CFX3 100

➤ Соблюдайте порядок действий, как показано (рис. 5, стр. 5). Поз. Наименование1 Гнездо для подключения источника переменного тока2 Гнездо для источника постоянного тока3 Держатель предохранителя постоянного тока4 Держатель предохранителя переменного тока

Перед вводом нового холодильника в эксплуатацию в гигиенических целях необходимо протереть его снаружи и изнутри влажной тряпкой (см. также гл. «Очистка и уход» на стр. 323). DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 314 Dienstag, 27. Oktober 2020 5:42 17RU CFX3 Управление

➤ Соблюдайте порядок действий, как показано (рис. 6, стр. 6).

7.4 Подключение холодильника

Подключение к аккумуляторной батарее ➤ Соблюдайте порядок действий, как показано (рис. 7, стр. 7). Соединение через расширенную жесткую разводку постоянного тока (только CFX3 100) ➤ Соблюдайте порядок действий, как показано (рис. 8, стр. 8). Подключение к источнику переменного тока

➤ Соблюдайте порядок действий, как показано (рис. 9, стр. 9). ВНИМАНИЕ! Риск повреждения

• Для защиты устройства вкомплект поставки входит кабель посто- янного тока с предохранителем, расположенным внутри ште- кера. Не снимайте штекер постоянного тока с предохранителем. Используйте только входящий в комплект поставки кабель посто- янного тока.

• Отсоедините холодильник и другие потребители от аккумуляторной батареи, прежде чем зарядить ее устройством для ускоренного заряда. Перенапряжение может повредить электронное оборудование подключенных потребителей. ОПАСНОСТЬ! Опасность поражения электрическим током

• Не беритесь за вилки и выключатели влажными руками или стоя ногами на мокрой поверхности.

• Если холодильник на борту катера работает от сети переменного тока, обязательно установить автоматический выключатель диф- ференциальной защиты между сетью переменного тока и холодильником. Проконсультируйтесь со специалистом. DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 315 Dienstag, 27. Oktober 2020 5:42 17RU Управление CFX3

7.5 Пользование холодильником

• Включение холодильника: рис. 0, стр. 9

• Выключение холодильника: рис. a, стр. 10

7.6 Использование дисплея

Состояния дисплея (рис. b, стр. 10) Общий вид дисплея: рис. c, стр. 11 Переход по пунктам меню Выделенное меню выбрано. ➤ Нажмите для навигации вверх. ➤ Нажмите для навигации вниз.

➤ Нажмите , чтобы выбрать требуемое меню. ВНИМАНИЕ! Опасность перегрева Следите за эффективностью вентиляции: тепло, которое образуется во время эксплуатации, должно отводиться полностью. Убедитесь, что воздух свободно проходит через вентиляционные щели. Следите за тем, чтобы устройство располагалось на достаточном расстоянии от стен или других предметов и ничто не препятствовало циркуляции

При работе от аккумулятора дисплей автоматически выключается при низком напряжении аккумулятора. Поз. Наименование A Готовность к работе B Ожидание C Заблокирован DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 316 Dienstag, 27. Oktober 2020 5:42 17RU CFX3 Управление

Изменение настроек Выделенное значение или настройка выбраны. ➤ Нажмите , чтобы увеличить выбранное значение или выбрать предыдущую

➤ Нажмите , чтобы уменьшить выбранное значение или выбрать следущую

Возврат в предыдущее меню ➤ Нажмите , чтобы вернуться в предыдущее меню, не сохраняя значения.

7.7 Блокировка/разблокировка дисплея

➤ Нажмите и одновременно на 3 секунды, чтобы заблокировать или раз- блокировать дисплей (рис. d, стр. 11).

7.8 Выбор единицы измерения температуры

➤ Соблюдайте порядок действий, как показано (рис. e, стр. 11).

7.9 Настройка температуры

➤ Соблюдайте порядок действий, как показано (рис. f, стр. 12).

7.10 Использование реле защиты аккумулятора

Устройство оснащено 3-хступенчатой защитой аккумулятора. Реле защиты аккумулятора предотвращает чрезмерную разрядку, когда устройство подклю- чено к стартерному аккумулятору автомобиля, или увеличивает время использо- вания питающего аккумулятора. Если холодильник работает при выключенном зажигании в автомобиле, то холо- дильник отключается автоматически, как только напряжение питания падает ниже установленного значения. Холодильник включается снова, когда благодаря заряду батареи достигается напряжение повторного включения. ВНИМАНИЕ! Опасность повреждения из-за слишком низкой температуры Следите за тем, чтобы в холодильнике находились только предметы и продукты, которые разрешается охлаждать до выбранной темпера-

➤ Соблюдайте порядок действий, как показано (рис. g, стр. 13).

7.11 Настройка яркости дисплея

➤ Соблюдайте порядок действий, как показано (рис. h, стр. 13).

7.12 Включение или выключение камер

(толькоCFX375DZ,CFX395DZ) Вы можете активировать каждую зону по отдельности или обе одновременно. ➤ Соблюдайте порядок действий, как показано (рис. i, стр. 14).

7.13 Использование устройства для приготовления льда

➤ Соблюдайте порядок действий, как показано (рис. j, стр. 14). ВНИМАНИЕ! Риск повреждения После выключения реле защиты аккумулятора аккумулятор больше не будет полностью заряжен. Избегайте частых запусков. Регулярно заряжайте аккумулятор.

Если питание холодильника осуществляется от стартерной аккумуля- торной батареи, то выберите режим работы реле защиты аккумуля- тора «MEDIUM» или «HIGH». Если питание холодильника осуществляется от питающей аккумуляторной батареи, то достаточно режима работы реле защиты аккумулятора «LOW».

• Независимо от настройки температуры основной камеры, зона льдогенератора предназначена для приготовления кубиков льда, если устройство для приготовления льда включено.

• Энергопотребление холодильника увеличивается при включении устройства для приготовления льда. Поэтому следует выключать устройство для приготовления льда, если оно не нужно.

• Заводская настройка устройства для приготовления льда - ВЫКЛ. DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 318 Dienstag, 27. Oktober 2020 5:42 17RU CFX3 Управление

Заполнение емкостей для льда водой ➤ Извлеките емкости для льда (рис. k 1, стр. 15) из корпуса устройства для приготовления льда (рис. k 2, стр. 15). ➤ Снимите крышки с емкостей для льда, наполните их чистой водой и установите крышки на место, стараясь прижимать краевое уплотнение до конца со всех сторон. ➤ Поместите емкости для льда в корпус устройства для приготовления льда изакройте крышку.

Извлечение кубиков льда ➤ Откройте крышку корпуса устройства для приготовления льда и поднимите под передней частью емкостей для льда.

➤ Снимите крышки емкостей для льда и поверните емкости, чтобы освободить кубики льда. Снятие корпуса устройства для приготовления льда Корпус устройства для приготовления льда можно снять для очистки или когда он не используется, чтобы увеличить полезное пространство внутри холодильника: ➤ Поднимите корпус за один конец, пока защелка не отсоединится, затем сни-

➤ Для установки повторите процедуру в обратном порядке, нажав на защелки, чтобы зафиксировать их.

Удалите вытекшую воду из-под емкостей для льда. Это уменьшит образование льда под емкостями и облегчит удаление.

Извлечение может потребовать дополнительного усилия и использования обеих рук в условиях высокой влажности, которые могут создать ледяную перемычку под емкостями для льда. DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 319 Dienstag, 27. Oktober 2020 5:42 17RU Управление CFX3

Советы по использованию устройства для приготовления льда

• Устройство для приготовления льда быстро замораживает лед в течение нескольких часов после включения, а затем автоматически переходит в режим поддерживания, чтобы снизить потребление энергии. Если требу- ется как можно быстрее несколько партий льда, выключение и повторное включение устройства для приготовления льда вернет его в режим быстрого приготовления льда. Повторите процедуру по мере необходимости.

• Настройки низкой температуры морозильной камеры в основном отделении могут не поддерживаться в условиях высокой температуры окружающей среды при включенном устройстве для приготовления льда. Очистка и сушка устройства для приготовления льда ➤ Когда они не используются, очищайте и высушивайте емкости для льда и внутреннее пространство корпуса устройства для приготовления льда для предотвращения образования плесени. ➤ После длительных периодов неиспользования очистите внутреннюю поверх- ность емкостей для льда с помощью нейтрального раствора для мытья посуды и промойте чистой водой перед использованием.

7.14 Скачивание приложения CFX3

Холодильник можно контролировать и управлять через Bluetooth или WiFi с помощью приложения, которое вы можете установить на совместимое устрой-

➤ Скачайте приложение CFX3 из App Store или Google Play. Обратите внимание, что приложение CFX3 может быть недоступно в вашей

7.15 Настройка сигнала Bluetooth и подключение

к приложению Холодильник можно контролировать и управлять через Bluetooth. Для этого вам необходимо подключить холодильник к вашему Bluetooth-устройству.

• Сопряжение должно быть выполнено в приложении CFX3, а не в настройках устройства.

• Для соединения по Bluetooth пароль не требуется. DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 320 Dienstag, 27. Oktober 2020 5:42 17RU CFX3 Управление

➤ Соблюдайте порядок действий, как показано (рис. l, стр. 15).

7.16 Настройка сигнала WiFi и подключение

к приложению Холодильник можно контролировать и управлять через WiFi напрямую к холодильнику или через сеть WiFi. ➤ Для включения WiFi соблюдайте порядок действий, как показано (рис. m, стр. 16). ➤ Для WiFi напрямую к холодильнику зайдите в настройки устройства и выберите ваш холодильник. – Имя WiFi вашего холодильника начинается с «CFX3». – Предварительно установленный пароль: «00000000». – Вы можете персонализировать имя WiFi и пароль в приложении CFX3.

7.17 Изменение имени и пароля CFX в приложении

• Вы можете персонализировать имя вашего CFX в приложении.

• Одно и то же имя относится как к Bluetooth, так и к WiFi.

• Вы также можете персонализировать свой пароль в приложении - применимо только к WiFi. ➤ Перейдите к «Имя и пароль CFX» в настройках приложения.

7.18 Сброс пароля приложения (только WiFi)

• Вы можете сбросить пароль приложения на заводскую настройку: «00000000». ➤ Соблюдайте порядок действий, как показано (рис. m, стр. 16).

7.19 Сброс на заводские настройки

Функция сброса изменяет все поля меню дисплея и приложения на исходные заводские настройки. ➤ Соблюдайте порядок действий, как показано (рис. n, стр. 16).

Для подключения через сеть WiFi перейдите к «Сетевое подключе- ние» в настройках приложения. DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 321 Dienstag, 27. Oktober 2020 5:42 17RU Управление CFX3

7.20 USB-порт для электропитания

USB-порт можно использовать для зарядки небольших приборов (например, мобильных телефонов или MP3-плееров).

➤ Соблюдайте порядок действий, как показано (рис. p, стр. 17).

7.21 Оттаивание холодильника

Влага из воздуха может выпадать в камере холодильника или на испарителе в виде снеговой шубы. Это ведет к уменьшению мощности охлаждения. Своевременно размораживайте прибор.

При размораживании холодильника соблюдайте следующий порядок действий: ➤ Извлеките содержимое холодильника. ➤ При необходимости, переложите их в другой холодильник, чтобы они остава- лись холодными. ➤ Выключите устройство. ➤ Оставьте крышку открытой. ➤ Уберите оттаявшую воду.

7.22 Замена предохранителя переменного тока

➤ Отсоедините электропитание устройства. ➤ Отсоедините кабель. ➤ Извлеките вставку предохранителя (рис. 4 4, стр. 4), например, отверткой.

Убедитесь в том, что присоединенное к USB-порту устройство при- годно для работы с 5 В/2 А. ВНИМАНИЕ! Риск повреждения Для удаления слоя льда и отделения примерзших продуктов не используйте твердые или острые инструменты. ОПАСНОСТЬ! Опасность поражения электрическим током Перед заменой предохранителя прибора отсоедините электропита- ние и вытяните питающий кабель. DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 322 Dienstag, 27. Oktober 2020 5:42 17RU CFX3 Очистка и уход

➤ Замените неисправный предохранитель на новый того же типа и с теми же параметрами (быстродействующий, 4 А, 250 В). ➤ Вставьте вставку предохранителя в корпус. ➤ Присоедините электропитание устройства.

7.23 Замена предохранителя постоянного тока

➤ Извлеките крышку предохранителя (рис. 4 3, стр. 4), например, отверткой. ➤ Переверните крышку предохранителя и с помощью крючка удалите неис- правный плоский предохранитель. ➤ Установите новый предохранитель с такими же характеристиками и типом. ➤ Установите крышку предохранителя на место.

7.24 Замена предохранителя штекера постоянного тока

➤ Замените неисправный предохранитель на новый с такими же характеристи- ками и типом. ➤ Соблюдайте порядок действий, как показано (рис. q, стр. 17).

7.25 Замена печатной платы

➤ Периодически очищайте прибор снаружи и изнутри влажной тряпкой. ВНИМАНИЕ! Опасность повреждения Во избежание опасных ситуаций замену лампы разрешается выполнять только производителю, сервисной службе или лицу, обладающему соответствующей или аналогичной квалификацией. ВНИМАНИЕ! Опасность повреждения!

• Категорически запрещается чистить прибор под струей воды или даже в емкости с водой.

• Не используйте для чистки абразивные чистящие средства или острые предметы, т. к. они могут привести к повреждениям холодильника. DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 323 Dienstag, 27. Oktober 2020 5:42 17RU Устранение неисправностей CFX3

➤ Убедитесь в том, что приточно-вытяжные вентиляционные отверстия очищены от пыли загрязнений, чтобы можно было отвести возникающее при работе тепло и предотвратить опасность повреждения прибора. 9 Устранение неисправностей Неисправность Возможные при-

не работает (режим постоянного тока, зажигание включено). Отсутствует напряже- ние в розетке постоян-

В большинстве транспортных средств зажигание должно быть включено до подачи питания на розетку постоян-

Гнездо постоянного тока загрязнено. Пло- хой электрический

Если вилка сильно нагревается в гнезде постоянного тока, то, возможно, загрязнено гнездо или неправильно собрана вилка. Перегорел предохра- нитель вилки постоян-

Замените предохранитель штекера постоянного тока, см. гл. «Замена пре- дохранителя штекера постоянного тока» на стр. 323. Перегорел предохра- нитель постоянного тока устройства. Замените предохранитель постоян- ного тока устройства, см. гл. «Замена предохранителя постоянного тока» на стр. 323. Вышел из строя предо- хранитель в бортовой сети автомобиля. Заменить предохранитель постоянного тока в бортовой сети автомобиля. Обратитесь к инструкции по эксплуатации вашего автомобиля.

не работает (режим переменного тока). Отсутствует напряже- ние в розетке пере- менного тока. Попробуйте подключить прибор к другой розетке. Перегорел предохра- нитель переменного тока устройства. Замените предохранитель перемен- ного тока устройства, см. гл. «Замена предохранителя переменного тока» на стр. 322. Поврежден встроен- ный блок питания пере- менного тока. Ремонт разрешается выполнять только авторизованному сервисному центру. DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 324 Dienstag, 27. Oktober 2020 5:42 17RU CFX3 Устранение неисправностей

Предупреждающие сообщения Например, см. рис. o A, стр. 16.

не реагирует на нажатия кнопок. Дисплей заблокиро-

Разблокируйте дисплей, см. гл. «Блоки- ровка/разблокировка дисплея» на стр. 317.

не может управлять устройством. Нет подключения по Bluetooth или WiFi. Подключите Bluetooth, см. гл. «Настройка сигнала Bluetooth и подключение к приложению» на стр. 320, или подключите WiFi, см. гл. «Настройка сигнала WiFi и подключение к приложению» на стр. 321. На дисплее отобра- жается предупрежда- ющее сообщение или код предупрежде-

– См. таблицу ниже. Предупрежда- ющее сообще-

Наименование Возможные при-

Вариант устранения !ALERT - Lid open > 3 min Крышка открыта более 3 минут

• Убедитесь в том, что крышка полностью

• Требуется проверка уполномоченным ремонтным центром Неисправность Возможные при-

на постоянном токе из-за низ- кого напряжения

• Слишком низкое напряжение акку-

• Слишком высо- кая настройка реле защиты аккумулятора

• Проверьте падение напряжения от батареи к электрической розетке и, при необхо- димости, увеличьте калибр проводов.

• Проверьте батарею и, при необходимости, зарядите ее

• Уменьшите настроен- ное значение реле защиты аккумулятора

на постоянном токе из-за ано- мально высокого

>31,5 В (маловероятное событие – только для защиты элек-

используется то же предупрежде- ние, что и при низком напряже-

• Неправильная спецификация напряжения пита- ния постоянного

• Неверное напря- жение питания

• Убедитесь, что специ- фикация напряжения постоянного тока соот- ветствует паспортной табличке CFX3

• Проверьте источник постоянного напряже- ния и отремонтируйте или замените, если он

• Требуется проверка уполномоченным ремонтным центром Предупрежда- ющее сообще-

Наименование Возможные при-

Коды предупреждения Например, см. рис. o B, стр. 16.

Неисправность Возможные при-

Вариант устранения !WARNING 32 Перегрузка вен- тилятора по току Внутренняя неис-

Выключите устройство не менее чем на 5 минут, затем перезапустите. Если проблема не устранена, требуется проверка упол- номоченным ремонтным

!WARNING 33 Сбой запуска компрессора !WARNING 34 Скорость ком- прессора низкая

• Высокая темпе- ратура окружаю-

• Вентиляционные отверстия забло- кированы или недостаточный

• Выключите устройство не менее чем на 30 минут или перей- дите в более прохлад- ное место, затем перезапустите

• Очстите вентиляцион- ные отверстия

• Требуется проверка уполномоченным ремонтным центром !WARNING 35 Перегрев кон-

LARGE Внутренняя неис-

Требуется проверка упол- номоченным ремонтным

!WARNING 02 Короткое замы- кание NTC SZ & DZ LARGE !WARNING 12 Короткое замы- кание NTC DZ SMALL !WARNING 09 Неисправен кла- пан DZ или кла- пан устройства для производства

Выключите устройство не менее чем на 1 минуту, затем перезапустите. Если проблема не устранена, требуется проверка упол- номоченным ремонтным

10 Гарантия Действителен установленный законом срок гарантии. Если продукт неисправен, обратитесь в представительство изготовителя в Вашей стране (см. dometic.com/dealer) или в торговую организацию.В целях проведения ремонта или гарантийного обслуживания Вы должны также послать следующие документы:• копию счета с датой покупки,• причину рекламации или описание неисправности. 11 Утилизация ➤ По возможности, выкидывайте упаковочный материал в мусор, подлежащий вторичной переработке. Если Вы окончательно выводите продукт из эксплуатации, то получите информацию в ближайшем центре по вторичной переработке или в торговой сети о соответствующих предписаниях по утилизации.

12 Технические характеристики

Испытания/сертификаты:ПРЕДУПРЕЖДЕНИЕ! Опасность попадания ребенка внутрь устройстваПеред утилизацией старого охлаждающего устройства:• Снимите крышку.

• Оставьте полки в устройстве, чтобы в него не могли залезть дети. УКАЗАНИЕ Минимальная температура, указанная в «Холодопроизводительности», не может быть достигнута, если тем- пература окружающей среды выше 32 °C (90 °F) для моделей CFX3 25/35/45/55/55IM/100 или если температура окружающей среды выше 30 °C (86 °F) для моделей CFX3 75DZ/95DZ (настройка меньше –22 °C/больше +4 °C).

CFX3 25 CFX3 35 Подводимое напряже-

12/24 Вg 100 – 240 Вw Номинальный ток: 12 Вg: 6,5 A 24 Вg: 3,2 A 100 Вw: 0,90 A 240 Вw: 0,38 A 12 Вg: 7,5 A 24 Вg: 3,3 A 100 Вw: 0,94 A 240 Вw: 0,39 A Холодопроизводитель-

от–22°C до+10°C (от–8°F до+50°F) Климатический класс: N, T Температура окружаю-

от +16 °C до +43 °C (от +61 °F до +110 °F) Зарядный USB-порт: 5 Вg, 2 A Диапазон частот: WiFi: 2412 МГц – 2472 МГц/2422 МГц – 2462 МГц Bluetooth/BLE: 2402 МГц – 2480 МГц Частотный диапазон (WiFi): 2,4 ГГц Выходная ВЧ мощность: WiFi: 16,62 дБм (802.11b), 16,23 дБм (802.11g), 16,45 дБм (802.11n20), 16,02 дБм (802.11n40) Bluetooth: 8,31 дБм Bluetooth/BLE: 6,67 дБм Количество хладагента: 32 кг 38 г

-эквивалент: 0,046 т 0,054 т Потенциал глобального потепления (GWP):

(Ш х Г х В), мм (с ручками): 342 x 569 x 420 398 x 694 x 407 Вес: 12,7 кг 16,9 кг DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 329 Dienstag, 27. Oktober 2020 5:42 17RU Технические характеристики CFX3

CFX3 45 CFX3 55 Подводимое напряже-

12/24 Вg 100 – 240 Вw Номинальный ток: 12 Вg: 8,2 A 24 Вg: 3,5 A 100 Вw: 0,96 A 240 Вw: 0,40 A 12 Вg: 8,7 A 24 Вg: 3,7 A 100 Вw: 0,98 A 240 Вw: 0,41 A Холодопроизводитель-

от–22°C до+10°C (от–8°F до+50°F) Климатический класс: N, T Температура окружаю-

от +16 °C до +43 °C (от +61 °F до +110 °F) Зарядный USB-порт: 5 Вg, 2 A Диапазон частот: WiFi: 2412 МГц – 2472 МГц/2422 МГц – 2462 МГц Bluetooth/BLE: 2402 МГц – 2480 МГц Частотный диапазон (WiFi): 2,4 ГГц Выходная ВЧ мощность: WiFi: 16,62 дБм (802.11b), 16,23 дБм (802.11g), 16,45 дБм (802.11n20), 16,02 дБм (802.11n40) Bluetooth: 8,31 дБм Bluetooth/BLE: 6,67 дБм Количество хладагента: 42 г 45 г

-эквивалент: 0,060 т 0,064 т Потенциал глобального потепления (GWP):

(Ш х Г х В), мм (с ручками): 398 x 694 x 476 720 x 455 x 480 Вес: 18,7 кг 20,4 кг DometicCFX3_OPM_4445103157_EMEA16_202x-xx-xx.book Seite 330 Dienstag, 27. Oktober 2020 5:42 17RU CFX3 Технические характеристики

12/24 Вg 100 – 240 Вw Номинальный ток: 12 Вg: 8,9 A 24 Вg: 3,8 A 100 Вw: 1,00 A 240 Вw: 0,42 A 12 Вg: 9,6 A 24 Вg: 4,2 A 100 Вw: 1,12 A 240 Вw: 0,47 A 12 Вg: 10,4 A 24 Вg: 4,6 A 100 Вw: 1,22 A 240 Вw: 0,51 A Холодопроизводитель-

от–22°C до+10°C (от–8°F до+50°F) Климатический класс: N, T Температура окружаю-

от +16 °C до +43 °C (от +61 °F до +110 °F) Зарядный USB-порт: 5 Вg, 2 A Диапазон частот: WiFi: 2412 МГц – 2472 МГц/2422 МГц – 2462 МГц Bluetooth/BLE: 2402 МГц – 2480 МГц Частотный диапазон (WiFi): 2,4 ГГц Выходная ВЧ мощность: WiFi: 16,62 дБм (802.11b), 16,23 дБм (802.11g), 16,45 дБм (802.11n20), 16,02 дБм (802.11n40) Bluetooth: 8,31 дБм Bluetooth/BLE: 6,67 дБм Количество хладагента: 45 г 59 г 67 г

-эквивалент: 0,064 т 0,084 т 0,096 т Потенциал глобального потепления (GWP):

Холодильный контур содержит R134a. Содержит фторированные парниковые газы Герметически закрытая конструкция CFX3 100 Подводимое напряже-

12/24 Вg 100 – 240 Вw Номинальный ток: 12 Вg: 10,8 A 24 Вg: 4,8 A 100 Вw: 1,28 A 240 В: 0,53 A Холодопроизводитель-

от +10 °C до –22 °C (от +50 °F до –8 °F) Климатический класс: N, T Температура окружаю-

от +16 °C до +43 °C (от +61 °F до +110 °F) USB: 5 Вg, 2 A Диапазон частот: WiFi: 2412 МГц – 2472 МГц/2422 МГц – 2462 МГц Bluetooth/BLE: 2402 МГц – 2480 МГц Частотный диапазон (WiFi): 2,4 ГГц Выходная ВЧ мощность: WiFi: 16,62 дБм (802.11b), 16,23 дБм (802.11g), 16,45 дБм (802.11n20), 16,02 дБм (802.11n40) Bluetooth: 8,31 дБм Bluetooth/BLE: 6,67 дБм Количество хладагента: 60 г

-эквивалент: 0,086 т Потенциал глобального потепления (GWP):
