| Tipo di prodotto | Sega alternativa senza fili |
| Marca | RYOBI |
| Modello | LRS180 |
| Alimentazione | Batteria litio-ioni 18 V (non inclusa) |
| Velocità a vuoto | 0 - 3000 colpi/min |
| Velocità variabile | Sì, con grilletto e rotella di regolazione |
| Blocco del grilletto | Pulsante di sblocco laterale |
| Fissaggio della lama | Leva di fissaggio senza chiave |
| Capacità di taglio in immersione | Sì |
| Capacità di taglio dei metalli | Sì (acciaio, alluminio, ottone, rame, lamiera sottile) |
| Livello di pressione acustica | 81 dB(A) (K=3 dB(A)) |
| Livello di potenza acustica | 92 dB(A) (K=3 dB(A)) |
| Protezione della batteria | Sistema di protezione integrato anti-sovraccarico |
| Manutenzione | Pulire con un panno pulito; non utilizzare solventi |
| Pezzi di ricambio | Utilizzare esclusivamente pezzi Ryobi originali |
| Garanzia | 24 mesi contro i difetti di fabbricazione |
| Norme di conformità | CE, EN60745, EN61000, EN55014 |
| Riciclaggio | Riciclare l'utensile, gli accessori e l'imballaggio secondo le normative locali |
Domande frequenti - LRS180 RYOBI
Domande degli utenti su LRS180 RYOBI
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Utensili elettrici in formato PDF gratuitamente! Trova il tuo manuale LRS180 - RYOBI e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. LRS180 del marchio RYOBI.

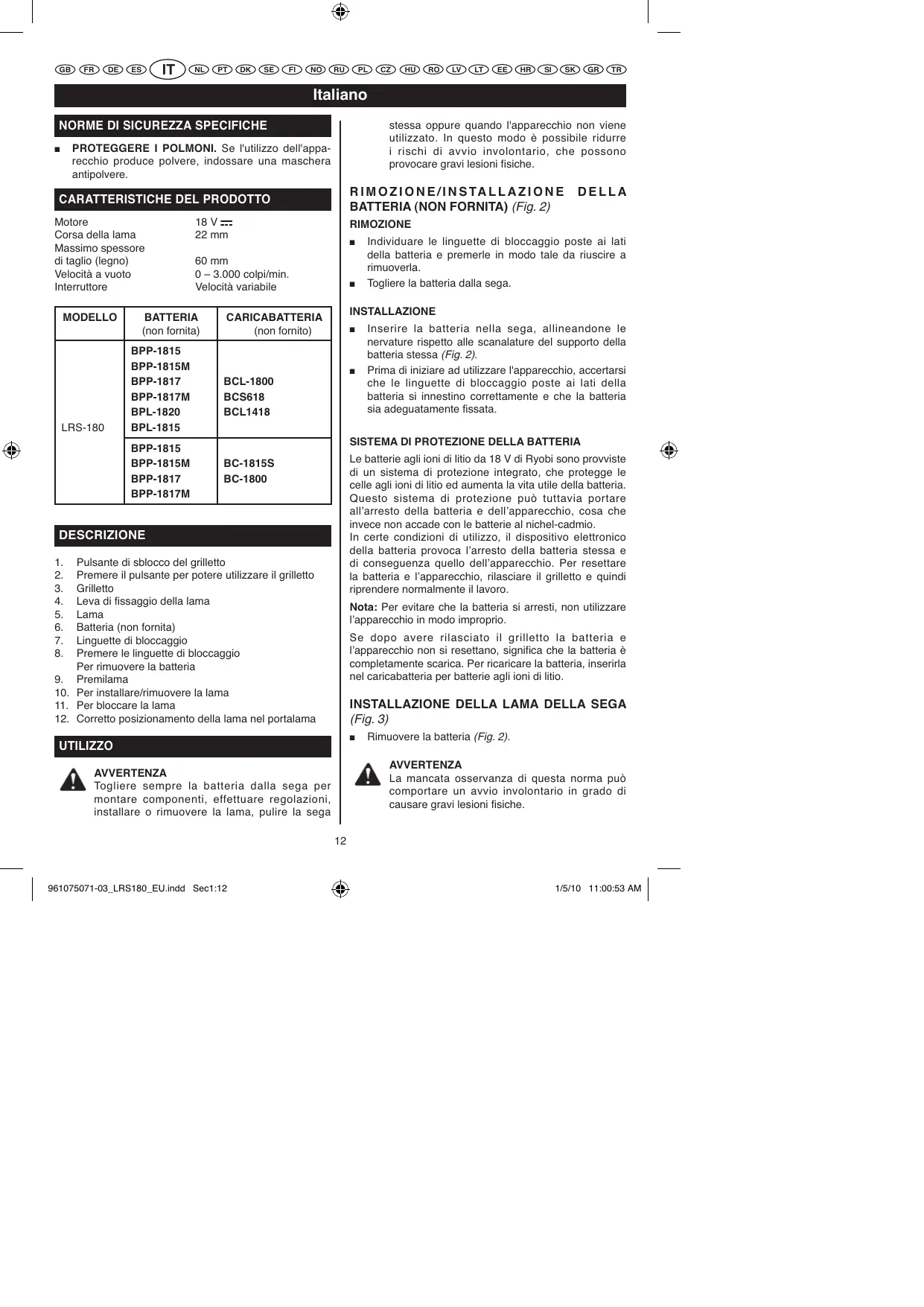

MANUALE UTENTE LRS180 RYOBI
PROTEGGERE I POLMONI. Se l'utilizzo dell'apparecchio produce polvere, indossare una maschera antipolvere.
CARATTERISTICHE DEL PRODOTTO
Motore 18V---
Corsa della lama 22 mm
Massimo spessore
di taglio (legno) 60 mm
Velocità a vuoto 0 - 3.000 colpi/min.
Interruttore Velocità variabile
- Pulsante di sblocco del grilletto
- Premere il pulsante per potere utilizzato il grilletto
- Grilletto
- Leva di fissaggio della lama
- Lama
- Batteria (non fornita)
- Linguette di bloccaggio
- Premere le linguette di blocaggio Per rimuovere la batteria
- Premilama
- Per installare/rimuovere la lama
- Per bloccare la lama
- Corretto posizionamento della lama nel portalama
UTILIZZO
AVVERTENZA
Togliere sempre la batteria alla sega per montare componenti, effettuare regolazioni, installare o rimuovere la lama, pulire la sega
stessa oppure quando l'apparecchio non viene utilizzato. In quello modo è possibile ridurre i rischi di avvio involontario, che possono provocare gravi lesioni fisiche.
RIMOZIONE/INSTALLAZIONE DELLA BATTERIA (NON FORNITA) (Fig. 2)
RIMOZIONE
- Individuare le linguette di bloccaggio poste ai lati della batteria e premerle in modo tale da riuscire a rimuoverla.
Togliere la batteria alla sega.
INSTALLAZIONE
- Inserire la batteria nella sega, allineandone le nervature rispetto alle scanalature del supporto della batteria stessa (Fig. 2).
- Prima di iniziare ad utilizzato l'apparecchio, accertarsi che le linguette di bloccaggio poste ai lati della batteria si innestino correttamente e che la batteria sia adeguatamente fissata.
SISTEMA DI PROTEZIONE DELLA BATTERIA
Le batterieagliioni di litio da 18V di Ryobi sono provviste di unsystemadi protezione integrato,che protege le celles agliioni di litio ed aumenta la vita utile della batteria. Questo systemadi protezionepuottavia portare all'arresto della batteria e dell'apparecchio,cosa che invece non accade con le batterie al nickel-cadmio.
In certe condizioni di utilizzo, il dispositorio elettronico della batteria provoca l'arresto della batteria stessa e di consequencezione quello dell'apparechio. Per resettare la batteria e l'apparechio, rilasciare il grilletto e quando riprenderere normalmente il lavoro.
Note: Per evitare che la batteria si arresti, non utilizzare l'apparecchio in modo improprio.
INSTALLAZIONE DELLA LAMA DELLA SEGA (Fig. 3)
Rimuovere la batteria (Fig. 2).
AVVERTENZA
La mancata osservanza di但这a norma più comportare un avvio involontario in grado di causare gravi lesioni fisiche.
Italiano
UTILIZZO
Sollevare la leva di fissaggio della lama posta sul lato della sega.
Inserire la lama tra il premilama e il portalama.
Abbassare la leva di fissaggio della lama.
Reinserire la batteria.
TAGLIO (Fig. 4)
Tenere la sega ben salda ad una certa distanza davanti a se. Assicurarsi che sulla lama non vi siano corpi estranei.
Accertarsi che il pezzo da lavorare sia fissato correttamente. I pezzi di piccole dimensioni devono essere fissati saldamente al banco o al piano di lavoro mediante una morsa o un morsetto. Tracciare la linea di riferimento in modo ben visible.
Per mettere in funzione la sega, premere il pulsante di sblocco del grilletto e quando premere il grilletto stesso. Mettere la base contro il pezzo da lavorare, quando fare penetrare lalama nel pezzo. Non esercitare forza sulla lama. Esercitare sulla sega solo la pressione necessaria affinché tagli in modo regolare. Il lavoro deve essere compiutto interamente alla lama e alla sega. Esercitando una pressioneccessiva, la lama potrebbe infatti piegarsi o torcersi e addirittura rompersi.
TAGLIO A TUFFO (Fig. 5)
Tracciare la linea di riferimento in modo ben visible. Scegliere un punto di partenza comodo all'interno dell'area da tagliare e posizonzare la punta della lama sopra tale punto. Mettere il bordo anteriore della base sul pezzo e tenere la sega ferma in questa posizione. Per mettere in funzione la sega, premere il pulsante di sblocco del grilletto e quando premere il grilletto stesso.
AVVERTENZA
Accertarsi che la lama non tocchi il pezzo prima che il motore abbia raggiunto il regime massimo; in caso contrario si rischia di perdere il controlo dell'apprecchio con seguenti gravi lesions fisiche.
Quando la lama della sega avrà raggiunto la velocità di taglio massima, spostare lentamente la sega verso il basso finché la punta della lama non inizia a tagliare il pezzo. Quando la lama sare penetrate nel pezzo, spostare la sega fino a quando la lama non risulterà perdicolare al pezzo stesso.
TAGLIO DEI METALLI (Fig. 6)
La sega consente di tagliare i pezzi in metallo o i metalli seguenti: lamiera d'acciaio sottile, tubi, barre d'acciaio,
alluminio, ottone e rame. Fare attenzione a non torcere o piegare la lama della sega. Non esercitare forza sulla lama.
Per tagliare la maggior parte dei metalli teneri e l'acciaio, si raccomanda di utilizzato olio da taglio.
L'olio da taglio consentsire inoltre di evitare che la lama si riscaldi, augmentando l'efficacia del taglio e prolongando la durata della lama.
Non utilizzare mai benzina. Le scintille provenienti dal motore potrebbero infatti incendiare i vapori. Fissare saldamente il pezzo da lavorare ed eseguire il taglio in prossimità del punto di serraggio, onde evitare che il pezzo vibri. Quando si tagliano tubi di canalizzazione o angolari, fissare se possibile il pezzo con una morsa ed eseguire il taglio vicino a quest'ultima. Per tagliare i materiali che si presentano sotto forma di lamiera sottile, mettere il pezzo "a sandwich" tra due assi di legno o di compensato e fissare il tutto, per evitare qualsiasi vibratione o lacerazione del materiale.
MANUTENZIONE
AVVERTENZA
In caso di sostituzione, utilizzare solo parti di ricambio originali Ryobi. L'impiego di altri componenti potrebbe rappresentare un pericol o danneggiare il prodotto.
Non utilizzare solventi per pulire le parti in plastica. La maggior parte dei materiali plastici rischia di essere danneggiata dall'uso dei solventi disponibili in commercio. Utilizzare un panno pulito per rimuovere lo sporco, la polvere, l'olio, il grasso, ecc.
AVVERTENZA
Gli elementi in plastica non devono mai entrare a fatto con liquido dei fremi, benzina, prodotti a base di petrolio, oli penetranti, ecc. Tali prodotti chimici contengono sostanze che possono danneggiare, indebolire o distruggere la plastica.
Non esigere troppo dai propri propare apparecchi. Gli utilizzzi non consentiti possono danneggiare l'apparecchio e il pezzo da lavorare.
AVVERTENZA
Non cercare di apportare modifiche all'apparecchio né di aggungere accessori il cui utilizzo non è raccommando. Tali modifiche o trasformazioni equivalgono ad un utilizzo non consentito e possono causare situazioni pericolose in grado di provocare gravi lesioni fisiche.
Italiano
TUTELA DELL'AMBIENTE
Riciclare le materie prime anziché gettarle tra i rifiuti domestici. Per tutelare l'ambiente, l'apparecchio, gli accessori e gli imballaggi devono essere smaliti separatamente.
SIMBOLO
Allarme di sicurezza
V
Volt
min-1
Rivoluzioni o giri al minuto
一
Corrente diretta
Conformità CE
Leggere attentamente le istruzioni prima di avviare l'utensile.
Non riciclabile
I prodotti elettrici non devono essere smaltiti con i rifiuti domestici, vi sono strutture per smaltire tali prodotti. Informarsi presso il proprio Comune o rivenditore di sicurezza per smatte adeguateamente tali rifiuti.
Nederlands
SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN
Ta ur batteriet (fig.2).
WARNING
Underlætenhet att foljia denna foreskrift kan leda till osvaktlig igangsattning som kan fororsaka allvarlgia kroppskador.
GARANTIA - CONDICIONES
GARANZIA - CONDIZIONI
Questo prodotto Ryobi è garantito contro tutti i difetti di fabbricazione e pezzi detetiosi per una durata di ventiquattro (24) mesi, a partire alla data indica sull'originale della fattura compilata dal rivenditore e consegnata all'utente finale.
Il deterioramento provocato dall'usura normale, da un utilizzo o una manutenzione non conformi o non autorizzati, o da un sovraccarico, è escluso alla presente garanzia. La garanzia è esclusaanche per gli accessori come batterie, lampadine, lame, punte, borse, ecc.
In caso di malfinanzamento nel corso del periodo di garanzia, riportare il prodotto NON SMONTATO corredato della prova d'acquisto al fornitore o al più vicino Centro di Assistenza Autorizzato Ryobi.
I diriti segali relativi ai prodotti difettosi non sono rimessi in causa alla presente garazia.
NL
GARANTIEVOORWAARDEN
Il livello di vibrazioni individi in quello foglio informativo è stato misurato segundo un test svolto secondo i requisiti indicate dai standard EN60745 e potra essere utilizzato per paragoronare un utensile con un'alto. Potra è essere utilizzato per una valutazione preliminare dell'esposizione a vibrazioni. Il livello dichiarato di emissioni di vibrazioni viene individi tenendoiconte delle applicazioni principali dell'utensile. Comunchue se l'utensile viene'utilizzato per applicazioni diverse con accessori diversi o non viene correttamente conservato, il livello delle vibrazioni potra varie. Cio potra significativamente augmentare il livello di esposizione alle vibrazioni durante il periodo di lavoro totale.
Una valutazione del livello di esposizione alle vibrazioni dovra inoltre prendere in considerazione i tempi in cui l'utensile viene spento o è accesso ma non viene utilizzato. Ciò pourrait significativamente ridurre il livello di esposizione in un periodo totale di funzionamento. Ulteriori misure di sicurezza per proteggere l'opereatore dagli effetti delle vibrazioni come: conservare correttamente l'utensile e i loro accessori, tenere le mani calde e organizzare i tempi di lavoro.
NL
WAARSCHUWING
DICHIARAZIONE DI CONFORMITA
Dichiariamo, assumendo la piena responsabilita di tale dichiarazione, che il prodotto è conforme alle seguniti normative e ai relativi documents: 98/37/EC (fino al 28 dicembre 2009), 2006/42/EC (dal 29 dicembre 2009), 2004/108/EC, EN60745, EN61000, EN55014 Livello di pressione acustica (K = 3dB(A)) 81 dB(A) Livello di potenza acustica (K = 3dB(A)) 92 dB(A) Valore d'accelerazione della media quadratica ponderata (k = 1.5m / s^2) 17.1~m / s^2
