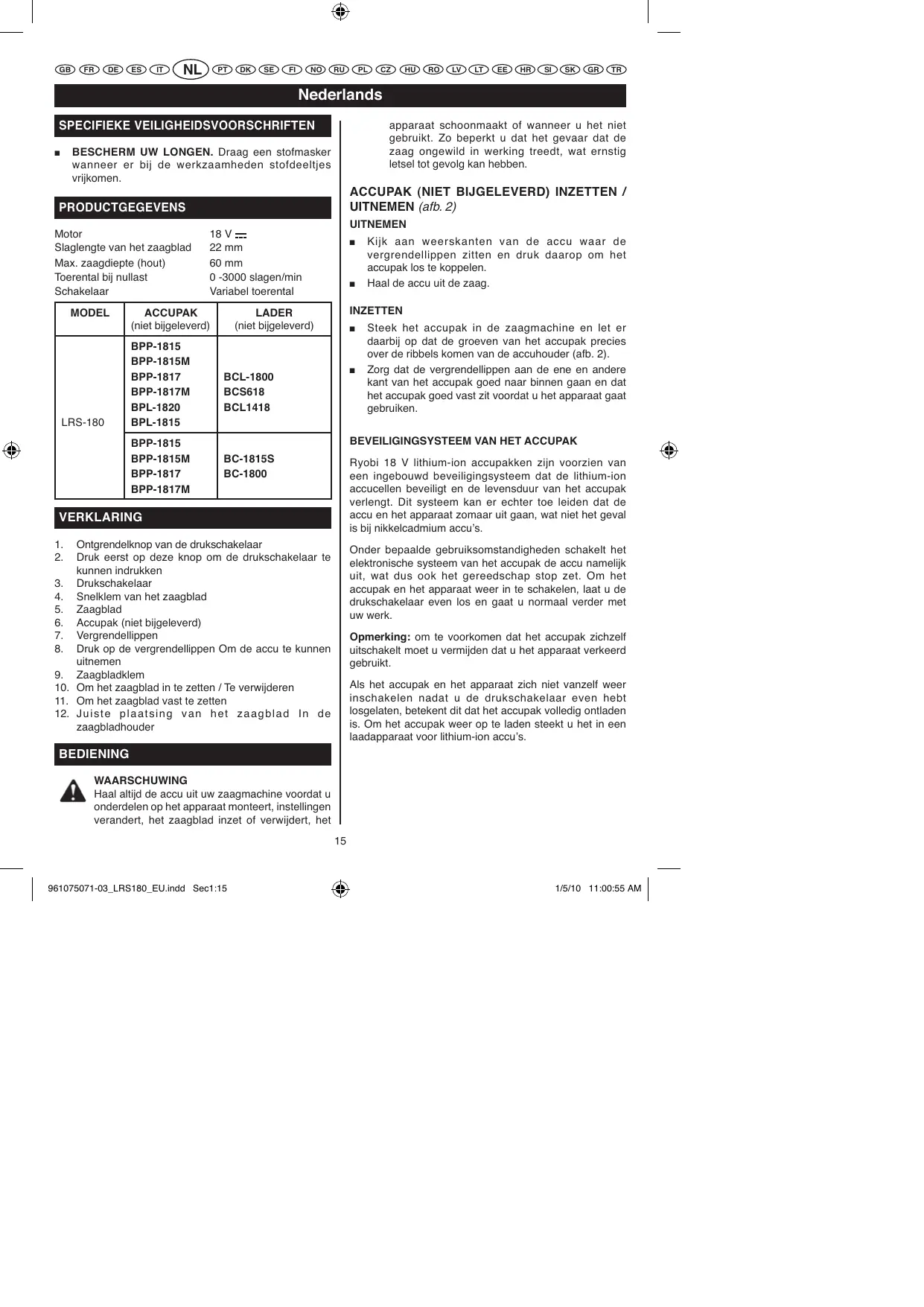

GEBRUIKSAANWIJZING LRS180 RYOBI

BESCHERM UW LONGEN. Draag een stofmasker wanner er bij de werkzaamheden stofdeeltjes vrijkomen.

PRODUCTGEGEVENS

Motor 18V=

Slaglengte van het zaagblad 22 mm

Max. zaagdiepte (hout) 60 mm

Toerental bij nullast 0-3000 slagen/min

Schakelaar Variabel toerental

MODEL	ACCUPAK (niet bijgeleverd)	LADER (niet bijgeleverd)
LRS-180	BPP-1815
	BPP-1815M
	BPP-1817	BCL-1800
	BPP-1817M	BCS618
	BPL-1820	BCL1418
	BPL-1815
	BPP-1815
	BPP-1815M	BC-1815S
	BPP-1817	BC-1800
	BPP-1817M

VERKLARING

1. Ontgrendelknop van de drukschakelaar
2. Druk erst op deze knop om de drukschakelaar te künnen indrukken
3. Drukschakelaar
4. Snelklem van het zaagblad
5. Zaagblad
6. Accupak (niet bijgeleverd)
7. Vergrendellippen
8. Druk op de vergrendellippen Om de accu te konnenuitnemen
9. Zaagbladklem
10. Om het zaagblad in te zetten / Te verwijderen
11. Om het zaagblad vast te zetten
12. Juiste plaatsing van het zaagblad In de zaagbladhouder

BEDIENING

WAARSCHUWING

Haal altijd de accu uit uw zaagmachine voordat u onderdelen op het apparaat monteert, instellen gen verandert, het zaagblad inezet of verwijdert, het

apparaat schoonmaakt of wanner u het Niet gebruikt. Zo beperkt u dat het gevaar dat de zaag ongewild in werkig treedt, wat ernstig letseit tot gevolg kan hebben.

ACCUPAK (NIET BIJGELEVERD) INZETTEN / UITNEMEN (afb. 2)

UITNEMEN

■ Kijk aan weerskanten van de accu waar de vergrendellippen zitten en druk waar op het occupak los te koppelen.
Haal de accu uit de zaag.

INZETTEN

Steen het occupak in de zaagmachine en let er waar bij op dat de groeven van het occupak precies over de ribbels komen van de accuholder (abf. 2).
Zorg dat de vergrendellippen aan de ene en andere kant van het.accupak goed maar binnen gaan en dat het occupak goed vast zit voordat u het apparaatGaat gebruiken.

BEVEILIGINGSYSTEM VAN HET ACCUPAK

Ryobi 18 V lithium-ion occupakken zijn voorzien van een ingebouwd beveiligingsystem dat de lithium-ion accuellen beveiligt en de levensduur van het occupak verlangt. Dit system kan er echter toe leiden dat de accu en het apparaat zomaar uit gaan, wat Niet het geval is bij nikkelcadmium accu's.

Onder bepaalde gebruksomstandigheden schakelt het elektronische system van het accurak de accu namelijkuit, wat dus ook het gereedschap stop zet. Om het accurak en het apparaat wee in te schaken, laut u de drukschekelaar even los en gaat u normalaal verdert met uw werk.

Opmerking: om te voorkomen dat het occupak zichselt uitschakelt要去 vermijden dat u het apparaat verkeerd gebruikt.

Als het occupak en het apparaat zich nicht vanzelf waar inschakenen nadat u de drukschakelaar even hebt losgelaten, betekent dit dat het occupak volledig ontladen is. Om het occupak meer op te laden steekt u het in een laadapparaat voor lithium-ion accu's.

Nederlands

BEDIENING

ZAAGBLAD INZETTEN (afb.3)

Verwijder het accupak (afb. 2).

WAARSCHUWING

Bij Niet naleving van dit voorschrift kan de machine ongewild in werkig treden en waarbij ernstig lichamelijk letsel verooorzaken.

• Til aan de zijkant de blokkerhendel van het zaagblad op.
  Schuif het zaagbladCUSSEN de zaagbladklem en de zaagbladhouser.
  Duw de bevestigingshendel van het zaagblad waar beneden.
  Schuif de accu waar terug op+zijn plaats.

ZAGEN (afb. 4).

Houd de zaagmachine stevig vast en houd hem op een veilige afstand voor uuit. Zorg dat er zich niets ongewoons in de buurt van het zaagblad bevindt.

Zorg dat het werkstuk goed vastgeklemd is. Zetkleine werkstukken met een klemschoef of lijmklemmen stevig vast op de werkbank of de werktafel. Teken de lijn waarlangs u wilt zagen duidelijk zichbaar af.

Houd de ontgrendelknop van de drukschakelaar ingedrukt en druk op de drukschakelaar om de zaag in werkking te stellen. Plaats de voetplaat gegen het werkstuk en breng het zaagblad omlaag in het werkstuk dat u wilt zagen. Druk Niet te hard op de zaag. Oefen net genoeg druk op de zaag uit zodate regelmatig blijft zagen. Laat het zaagblad en de zaag al het "werk" doen. Als u te veel druk uitoefent, zou het zaagblad kutnen buigen of verdraien of zichs breken.

STEEKZAGEN (afb.5)

Teken de lijn waarlangs u wilt zagen duidelijk zichtaar af. Kies een practisch beginnPunt binnen de zaaglijn en houd het uiteinde van het zaagblad boven dit punt. Laat de rand van de voetplaat op het werkstuk rusten en houd de zaag in deze stand stevig vast. Houd de ontgreendelknop van de drukschakelaar ingedrukt en druk op de drukschakelaar om de zaag in werkung te stellen.

WAARSCHUWING

Zorg dat het zaagblad het werkstuk Niet raakt voordat de motor het maximale toerental hebelt bereikt; anders kunt u de controle verliezen, wat ernstig lichamelijk leseti tot geolgan kan hebben.

Wanner het zaagblad zijn maximale snugheid heeft bereikt, Kantelt u de zaag langzaam omlaag totdat de punt van het zaagblad in het werkstuk valt. Nadat het zaagblad in het werkstuk is gedr Gronen, kanelt u de zaag nog verder totdat deze haaks op het werkstuk staat.

ZAGEN VAN METAAL (afb. 6)

U kunt met uw zaag in volgende metalen voorwerpen of metalen zagen: dun staalplaat, stalen buizen en stangen, aluminium, messing en koper. Zorg dat u het zaagblad Niet buigt of verdraait. Druk Niet te hard op de zaag.

Wij raden u aan om snijolie te gebruiken voor het zagen van de meeste zachte metalen en voor staal.

De snijolie koelt het zaagblad, versoepelt het zagen en verlangt de levensduur van het zaagblad.

Gebruik nooit benzine,ondat de vonken die van de motor komen de benzinedampen konnen ontsteken. Houd het werkstuk stevig vast en zorg dat u vlak bij het bevestigingspunt zaagt om trillingen te voorkomen. Bevestig het werkstuk dan zomogelijk in een bankschroef en zaag vlakbij de bankschroef wanner u buizen of hoekijzers zaagt. Als u dunplaatmaterial wilt zagen, plaatst u de plaat tussen twee houten planken of triplexplaten.Deze zet u dan in een sandwichstructuur geklemdimens vast om eventuele trillen of scheuren van het plaatmaterial te voorkommen.

ONDERHOUD

WAARSCHUWING

Alleen originele Ryobi reserveonderdelen mogen voor verwangende worden gebruikt. Het gebruik van andere onderdelen kan gevaar opleveren of het product beschadenig.

Gebruik geen oplosmiddelen om kunststof onderdelen te reinigen. De meeste kunststoffen können worden beschadigd door de in de handel,zijnde oplosmiddelen. Gebruiek een schon doeok om verruiling, stof, olie, vet en dergelijkte te verwijderen.

WAARSCHUWING

Kunststof onderdelen mogen nooit in aanraking komen met remvloeistof, benzine, petroleumproducten, kruiolie en dergelijke. Deze chemicalien bevatten namelijk stoffen die kunststof konnen beschadigen, verzwakken of aantasten.

Verg Niet teveel van uw gereedschap. Door verkeerd gebruik kunt u het apparatusat en ook het werkstuk beschadenig.

Nederlands

ONDERHOUD

WAARSCHUWING

Probeer Niet om veranderingen aan uw apparaat aan te brengen of om accessoires toe te voegen die zich্তার aanbevolen. Dergelijk aanpassingen of wijzigingen vallen onder verkeerd gebruik en kuren gevaarlijke situatives teeweegbrengen die ernstig lichamelijk letsel konnenverozaken.

MILIEUBESCHERMING

Zorg dat grondstoffen gerecycleerd worden.
ZetARAOM een afgedankt elektrisch apparatusaat Niet bij het huishoudelijk afval. Om het milieu te beschermen要去en het apparatusat, de accessoires en de verpakking gesoteerd bij een erkend recyclingcentrum worden aangeleverd.

SYMBOL

Veilheidswaarschuwing

V

Volt

min-1 Toeren of omwentelingen per minuut

一

Gelijkstroom

EU-conformiteit

Gelieve de instructies zorgvuldig te lezen vooraleer u het toestel start.

Recyclerongewenste producten

Elektrisch afval mag nicht samen met ander huishoudelijk afval worden weggegooid. Gelingte te recycleren indien de mightijkheid bestaat. Neem contact op met uw lokaal bestuur of handelaar om advies te krijgen over recyclage.

Português

INSTRUÇÉS DE SEGURANÇA ESPECÍCías

Avakukkawotet aanoppmuata

Ta i t a npoc anoppiyn v Ta npenie va anopinnovtai maic e
ta oikiaka anoBnnta. Napakaloue
avakukwote onou unapxouv oi
avtoixec yekatastaeei. MInote e
tic tonikc apxc n tov noanyn via va
oac evnpwoov oxetika e Ta
npoypumata avakkuwanc.

Türkçe

Dit Ryobi product is gewaarborgd gegen fabricagefouten en defecte onderden geludrende eeniode de vierentwintig (24) maanden, te rekenen vanaf de officièle datum op het origineel van de door de wederverkoper aan de eindegruiker uilgeschreven reckening.

Beschadigingen verroorzaakt door normale slijtage, door abnormala of onceoorloof gebruik of onderhoud, of door overbelasting vallen nicht onder而这e garantie, evenmin als accu's, lampen, bits, snijbladen, zakken enz.

InGeVan slechte werking tijends de garantieperiode,ordt u verzocht het NIET GEDEMONTEERDE product samet met de koopbon aan uwer leverancier of aan het dichtstbijzijinde Ryobi servicecentrum te sturen.

Deze garantie doet Niet af aan uw wettelijk rechten met betrekking tot defiecte producten.

PT

GARANTIA - CONDIÇÉS

Het trilingssemissieniveau dat op dit informatieblad worden geveven, is gemeten in overeenstemming met een gestandaardisseeerde test, vastegeled en EN60745 en mag worden gebruikt om machines met elkaar te vergelijkken. Het verklaarde trilingssemissieniveau geeft de hooftoepassing van het gereeschap wee. Als de machine später voor andere toepassingen of met andere accessoeries worden gebruikt of slecht worden onderhonden, kan de trilingssemissie verschillen. Dit kan de blootstelling gedurende de gelehe werkduar aanzijnlijk verhogen.

Bijen een schattung van het niveau van bloststelling aan trillingen要去 ook rekening worden gehouden met het aantal keren dat de machine worden utgeschakeld of draai, maar nicht worden gebruikt. Dit kan het niveau van bloststelling gedurende de gehele werkduur aanzienlijk verlagen. Stel bijkomende verilghedsmaatregelen op om de gebruiker gegen te gevolgen van trillingen te beschermen: zoals onderhout het gereedschap en de accessieres, houd de handen warm, de organiseatie van werkpatronen.

PT

AVISO

Wij verwarken op eenige verantwoordelijheid het dit product voldoot aan de volgende normen of normatieve documenten. 98/37/EC (tot 28/12/2009), 2006/42/EC (vanaf 29/12/2009), 2004/108/EC, EN60745, EN61000, EN55014

Geluidsdrukniveau (K=3 dB(A)) 81 dB(A)
Geluidsvermögensniveau (K=3 dB(A)) 92 dB(A)
Versnellingswaar
de van de gewogen effectieve waarde (k=1.5 m/s²) 17.1 m/s²
