Ürün Tipi	Akülü Dekupaj Testeresi
Marka	RYOBI
Model	LRS180
Güç Kaynağı	18 V Lityum-İyon Pil (dahil değildir)
Boşta Hız	0 - 3000 darb/dak
Değişken Hız	Evet, tetik ve ayar tekerleği ile
Tetik Kilidi	Yan kilit açma düğmesi
Bıçak Sabitleme	Anahtarsız sıkma kolu
Dalma Kesme Kapasitesi	Evet
Metal Kesme Kapasitesi	Evet (çelik, alüminyum, pirinç, bakır, ince sac)
Ses Basıncı Seviyesi	81 dB(A) (K=3 dB(A))
Ses Gücü Seviyesi	92 dB(A) (K=3 dB(A))
Pil Koruması	Dahili aşırı yük koruma sistemi
Bakım	Temiz bir bezle temizleyin; solvent kullanmayın
Yedek Parçalar	Yalnızca orijinal Ryobi parçaları kullanın
Garanti	24 ay üretim hatalarına karşı
Uygunluk Standartları	CE, EN60745, EN61000, EN55014
Geri Dönüşüm	Aleti, aksesuarları ve ambalajı yerel yönetmeliklere göre geri dönüştürün

Sık sorulan sorular - LRS180 RYOBI

RYOBI LRS180 testerede bıçak nasıl takılır veya çıkarılır?

Pilin çıkarıldığından emin olun. Testerenin yan tarafındaki bıçak sabitleme kolunu kaldırın. Bıçağı bıçak sıkma ve bıçak tutucu arasına yerleştirin, ardından bıçağı kilitlemek için kolu aşağı indirin.

LRS180 modeli ile hangi tip pil kullanılmalı?

Testere 18 V Lityum-İyon pil ile çalışır (dahil değildir). Yalnızca uyumlu Ryobi pilleri kullanın.

Bu testere ile dalma kesme nasıl yapılır?

Kesme çizgisini işaretleyin. Bıçağın ucunu başlangıç noktasının üzerine, tabanın ön kenarını iş parçasına yerleştirin. Testereyi çalıştırın ve bıçak malzemeye girene kadar yavaşça aşağı doğru eğin. Zorlamayın ve dalmadan önce maksimum hıza ulaşmasını bekleyin.

Pil veya alet aniden durursa ne yapmalı?

Dahili koruma sistemi aşırı yük durumunda durmaya neden olabilir. Tetiği bırakın ve sıfırlamak için tekrar basın. Durma devam ederse, pil bitmiş olabilir; bir Ryobi lityum-iyon şarj cihazı ile şarj edin.

LRS180 testere ile metal kesilebilir mi?

Evet, ince çelik sac, borular, çelik çubuklar, alüminyum, pirinç ve bakır kesebilir. Isınmayı önlemek ve kesimi iyileştirmek için kesme yağı kullanın. Bıçağı zorlamayın.

Testere nasıl temizlenir ve bakımı yapılır?

Plastik parçaları temiz ve kuru bir bezle temizleyin. Plastiklere zarar verebilecek solvent, benzin veya petrol ürünleri kullanmayın.

LRS180 için yedek parçalar nerede bulunur?

Yalnızca orijinal Ryobi parçaları kullanın. Sipariş vermek için yetkili bir Ryobi servis merkezi veya satıcınızla iletişime geçin.

Testerenin garantisi var mı?

Evet, testere, orijinal fatura ibrazı ile satın alma tarihinden itibaren 24 ay üretim hatalarına ve arızalı parçalara karşı garantilidir. Normal aşınma veya kötüye kullanımdan kaynaklanan hasarlar kapsam dışıdır.

Aletin ses seviyeleri nelerdir?

Ses basıncı seviyesi 81 dB(A) ve ses gücü seviyesi 92 dB(A)'dir (belirsizlik K=3 dB(A)). Gerekirse işitme koruması kullanın.

Ömrü sonunda testere nasıl geri dönüştürülür?

Aleti evsel atıklarla birlikte atmayın. Avrupa direktifine uygun olarak, kullanım dışı elektrikli makineleri belirlenen toplama noktaları aracılığıyla geri dönüştürün. Daha fazla bilgi için belediyenize başvurun.

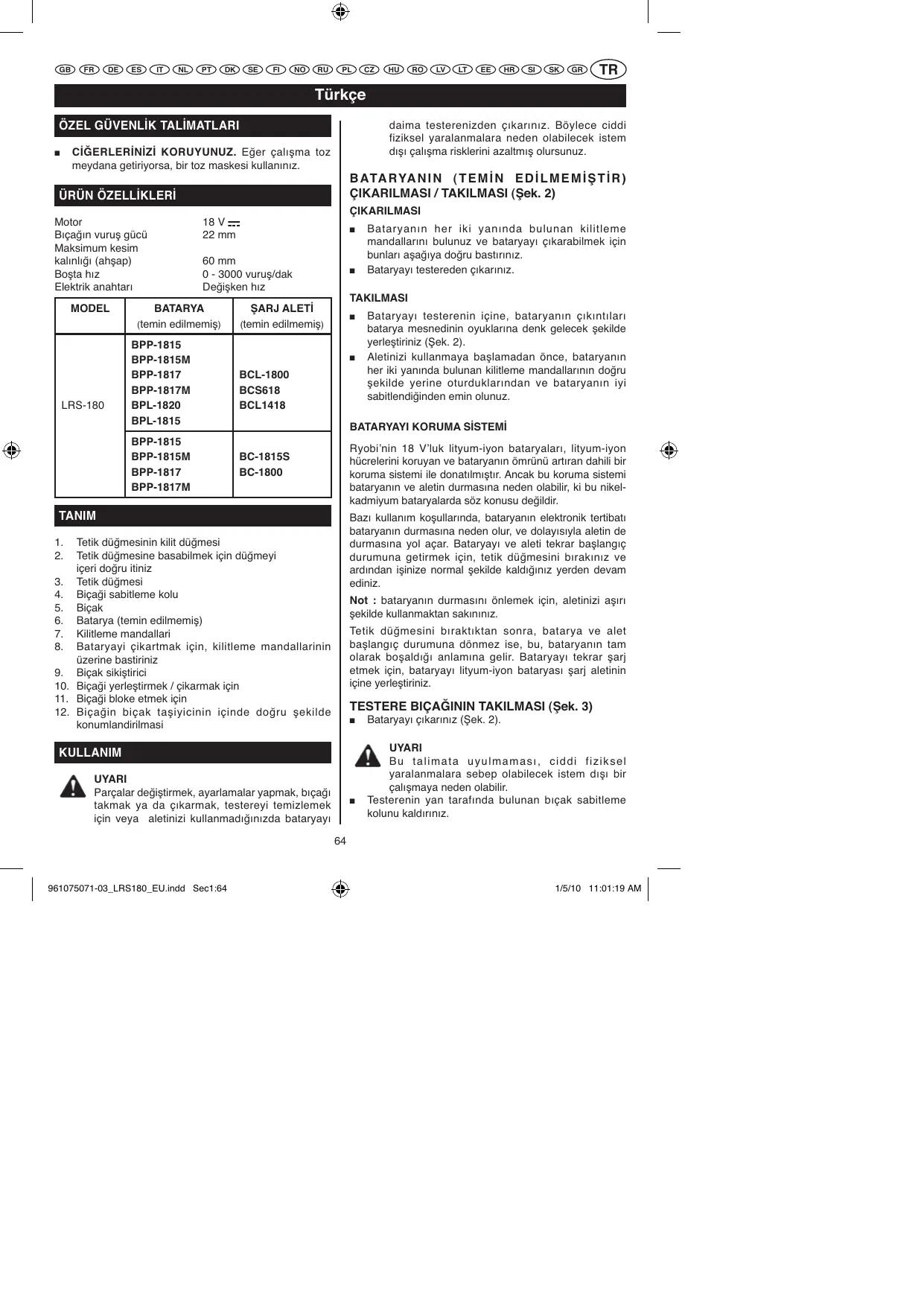

KULLANIM KILAVUZU LRS180 RYOBI

ÖZEL GÜVENLIK TALIMATLARI

CIGERLERINIZI KORUYUNUZ. Eger calisma tozmeydana getiriyorsa, bir toz maskesi kullaniz.

URUN ÖZELLIKLERI

Motor 18V=

Bicagin vurus gucu 22 mm

Maksimum kosim

kalinligi (ahsap) 60 mm

Bosta hiz 0-3000 vurus/dak

Elektrik anahtarı Degişken Hz

MODEL	BATARYA (temin edilmemişi)	ŞARJ ALETİ (temin edilmemişi)
LRS-180	BPP-1815
	BPP-1815M	BCL-1800
	BPP-1817
	BPP-1817M	BCS618
	BPL-1820	BCL1418
	BPL-1815
	BPP-1815
	BPP-1815M	BC-1815S
	BPP-1817	BC-1800
	BPP-1817M

TANIM

1. Tetik Düɡmesinin kilit Düɡmesi
2. Tetik dugmesine basabilmek icin dugmeyi iceri匐ru itiniz
3. Tetik dugmesi
4. Biçagi sabitleme kolu
5. Biçak
6. Batarya (temin edilmemiş)
7. Kilitleme mandallari
8. Bataryayi cikartmak icin, kilitleme mandallarinin üzerine bastiriniz
9. Biçak sikistirici
10. Bicagyi yerlestirmek / cikarmak icin
11. Biçagi bloke etmek icin
12. Bicagin bicak taşiyicinin icindeogrupsekilde konumländirilmasi

KULLANIM

UYARI

Parçalardehyalakayarlamalar yapmak,biçadi takmak ya da ciçarmak, testereyi temizlemek iciyve aletinizi kullanmadiginzida bataryayi

daima testeneriziden cikariniz. Böylece ciddi fiziksel yaralanmalar neden olabilecek istem disi calisma riskerlini azaltms olursunz.

BATARYANIN (TEMIN EDILMEMİSTIR) ÇIKARILMASI/TAKILMASI(Şek.2)

CIGARILMASI

• Bataryanin her iki yaninda bulunan kilitleme mandallarini buluniz ve batayayi cikarabilmek icin bunlari asagiya dokru bastiriniz.
• Bataryayi testeden cikariniz.

TAKILMASI

• Bataryayi testerenin icine, bataryanin cikintilari batarya mesnedinin oyuklarina denk gelecek sekilde yerleştiniriz (Sek. 2).
  Aletinizi kullanmaya baslamadan once, bataryanin her iki yaninda bulunan kilitleme mandallarin dinogrsekilde yerine oturduklarindan ve bataryanin iyisabitlendiginden emin olunuz.

BATARYAYI KORUMA SISTEMI

Ryobi'in 18 V'uk lityum-iyon bataryalari, lityum-iyon hucrelerini koruyan ve bataryanin omrun utarinan dahili bir koruma sistemi ile donatilmstir. Ancuk bu koruma sistemi bataryann ve aletin durmasina neden olabilir, ki bu nikel-kadmiyum bataryalarda soz konusu degildir.

Bazi kullanim kosullarinda, bataryanin elektronik tertibati bataryanin durmasina neden olur, ve dolayisiyla aletin de durmasina yol acar. Bataryayi ve aleti ekrar baslangic durumuna getirmek icin, tetik duğmesini birakiniz ve arindan isinize normal sekilde kaliginiz yerden devam ediniz.

Not: bataryanin durmasini onlemek icin, aletinizi asiri sekilde kullanmaktan sakininiz.

Tetak duğmesini biraktiktan sonra, batarya ve alet baslangic durumuna donmez ise, bu, bataryanin tam olarak boşaldı anlamina gelir. Batayayı tekrar Şar etmek icin, batayayı lityum-iyon batyasi Şar aletininicine yerleştiniriz.

TESTERE BICAGININ TAKILMASI (Sek. 3)

Bataryayi cikariniz (Sek. 2).

UYARI

Bu talimata uyulmaması, ciddi fiziksel yaralanmalara sebeb olabilecek istem中国特色 calismaya neden olabilir.

• Testerenin yan tarafinda bulunan biçak sabitlemekolunu kaldiriniz.

Türkce

KULLANIM

■ Biçàgl, biçak sikistirici ile biçak taşiyicinin arasina yerleştiniz.
Bicak sabitleme kolunu indiriniz.
- Bataryayi tekarr takiniz.

KESIM (Sek. 4)

Testerenizi onunuzde, uygun bir mesafeDE sikica tutunuz. Bicagin uzerinde herhangi bir yabanci maddenin bulunmadigindan emin olunuz.

Makinede islenecek parcanin duzgün sekilde sabitlendigienden emin olunuz. Kucuk parcalar, tezgaha ya da calisma masasina bir mengene vya kelepçeler yardimiya saglam bir sekilde tespit edilmelir. Yon gosterici cizgiyi kolay gorunur sekilde ciziniz.

Tetak dugmesinin kilit dugmesini iceriogrdu itiniz ve arindan testereyi calistirmak icin tetik dugmesine basiniz. Destigi keisilecek parcaya dayayiniz, arindan biçaki kesilecek parcanin icine dokunuz. Biçaki kesinlikle zorlamayiniz. Testereye sadece duzenli sekilde kesmesini saglayacak kadar bastirizn. Butün "isi" biçak ve testere yapmaldir. Eşer asiri bir basinç uygularsaniz, biçak bukulebilir veya yamulabilir, hatta kırilabilir.

YUKARIDAN BAKIŞ (Şek. 5)

Yön österici cizgiyi kolay görünür sekilde ciziniz. Kesilecek bölgede pratik onions bir baslangı noktasi seçıniz ve bicağın ucunu bu noktanın üzerine yerleştiniriz. Destegin on konarini kesilecek parçanın üzerine koyunuz ve testereyi bu pozisyonda sika tutunuz. Tetik dügmesinin kilit dugmesini iceri dokru itiniz ve ardindan testereyi calistirmak icin tetik dugmesine basiniz.

UYARI

Bicagin, motor maksimum hizina ulasmadan once kesislecek parcaya temas etmediginden emin olunuz ; bu, aletin kontrolunn kaybedimesine ve ciddi yaralarmalata sebeb olabilir.

Testerenin biçàgi maxsimum kosim hizina ulasmis Olduğunda, testereyi, biçàgin ucu kesilecek parçayi kesmeye baslayana dek asaqiya dokru yavassa eginiz. Biçak parcaninicine girdikten sonra, testereyi biçak cesilecek parcaya dik olana dek eginiz.

METALLERIN KESIMi (Sek. 6)

Testereniz aṣağīda belirilēn metal parçalari ya da metallieri kesenizi saglar: ince Çelik sac, borular, Çelik, aluminyum, pirç ve bakir Çubuklar. Testerenin bicağıni bükBmemeye ya da eğmemeye dikkat ediniz.

Biçaki kesenlikle zorlamayiniz.

Yumusak metallerin cogunu ve celiqi kesmek icin kesim yagi kullanmani tavsiye ederiz. Kesim yagi ayrica biçagin isinmasini onlemeyi, kesim verimini yükseltmeyi ve biçagin omrūnū uzatmayi saglar.

Motordan gelen kivilcimlar benzin buharlartin alev almasina neden olabilegeginden asla benzin kullanmayiniz. Kesilecek parcayi saglam bir sekilde sikistiriniz ve parcanin titremesine engel olmak icin kesme islemini sikma noktasina yakin bir yerden gerekteklestiriniz.

Kanalizasyon borulari ya da kosebentler kestiignizde, parcanizi mumkun ise bir mengene ile sabitleyiniz ve mengeneye yakin bir yerden ketinizin. Ince bir sac halinde olan malzemeleri kesmek icin, saci iki kontrplak veya ahsap tahtaarasina "sandvic" seklinde yerlestiriniz ve malzeme de herhangi bir titremyi ve yirtilmayi engellemek icin bunlarbirbirlerine sabitleyiniz.

BAKIM

UYARI

Parca degisimi halinde, yalnizca Ryobi originalyedek parcalar kullanlmaldir. Baska herhangibir parcanin kullanlmasi tehike arz edebilir ya da urune zarar verbilir.

Plastik parçalari temizlemek icin solventter kullanmayıniz.
Piyasada satilan solventter, plastik maddelerinçoğuna zarar verebilir. Pisikleri, tozu, yagi, gresi, vb. temizlemek icin temiz bir bez kullanıniz.

UYARI

Plastik parçalar frem sivisi, benzin, petrol bazı maddeler, nüfuz edici yağlar, vb. ile asla temas etmemelidir. Bu kimiyal maddeler, plastige zarar verebinecek, plastigi zayif hare getire bilecek vya tahrp edbinecek maddeler icermektedir.

Aletlerinizden mumkun olandan fazlasini beklemyeiniz. Asiri kullanimlar aleti ve ayrica islenen parçayi bozabilir.

UYARI

Aletinize kullanilmasi tavsiye edilmeyen aksesuarlar eklemeye veya aletiniz uzerindedehyi degisikliker yapmaya calismayiniz. Bu turdegisikliker yda donusturmeler kotu kullanimagirer ve ciddi fiziksel yaralanmalaro yol acabilecek tehlikeli durumlar yaratma riskine sahipler.

Türkçe

CEVRENIN KORUNMASI

Ham maddeleri cope atmak yerine geridonusturunuz. Cevreyikorukam icin, alet, aksesuarlar ve ambalajlar tasnif edilmelidir.

SEMBOL

Güvenlik Uyarıssi

V

Volt

min-1

Dakikada devir veya piston hareketi

一

Dogru akim

CE Uygunluğ

Makineyi calistirmadan talimatlari dikkatlice okuyun.

Geridonusume verin

Atik elektrikli urunler evsel atiklarla birlikte atilmamaldir. Tesis bulunyorsa luften geridonusume verin. Geridonusumle ilgili tavsiye icin Yerel Makamlarla veya bayi ile irtibat kurun.

GB

WARRANTY - STATEMENT

Bu Ryobi urūnū, uretim hatalarina ve kusurlu parçalara karsi satici tarafindan son kullanciya verilimi olan original fatura tarihinden itibaren yirmi dort (24) ay boyunca garantilidir.

Normal kullanim sonucunda yipranmalar, anormal ya da izin verilmeyen kullanim ya da bakim, ya da asiri yuklenme ve ayrica bataryalp, ampuller, biçaklar, rakorlar, torbilar gibi aksesuarlar sozkonusu garantinin disindadr.

Garanti dōnemi sūresinde meydana gelen bir ariza durumunda, urūnū SÖKMEDEN satinalma belgesi ile yetkili saticinciza ya da size en yakin Ryobi Yetkili Veris Merkezi geönderiniz. Bu garanti, defolu mallara iliskin yasal haklarinizi hicbir sekilde etkilemez.

GB

WARNING

Bu bilgi sayfasinda verilen titresjm emisyon seviyesi, EN60745 standardinda berilten standlaftastirnlnms bir teste yugun olarak olçulmş ve bir aleti digieryle karslajstirmak icin kullanilabil. On maruz kalma tespiti icin kullanilabir. Beyan edilen titresjm emisyon seviyesi aletin asli uygulamarniri temisi etmektedir. Aknc alet, farkli aksesuarlaar vaeya yetersiz bakimili olarak farkli uygulamalar icin kullanilrsha titresjm emisyonu degisebilir. Bu durum toplam calisma suesi boyunca maruz kalma seviyesini onemi olçide artirir.

Titresige maru kalma seviyesin degelerindrilmes ayni zamanda alek pali ve ardontan calisi ankar GK eramla ig yapmadiigi zamanlar da goz onunde bulundurulmaldir. Bu durum toplam calima suresi bounca maruz kalma seviyesini onemli oligude azaltir. Operatori titresigen etikilerinden torkomak icin ilave gunlik onlemleri berilirey, omegin: aletin ve aksesuarilarim bakimini yapmak, operatoren elleriini sicak tutmak, calisma modellerini organizeztemek.

Akustik basinç)düzeyi (K=3 dB(A)) 81 dB(A)

92 dB(A)

Ortalamatemetalasastagirlin hizlamamedegeri (k = 1.5m / s^2) 17.1~m / s^2
