HT 2020 F - Idropulitrice EINHELL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Idropulitrice
Marca	Einhell
Modello	HT 2020 F
Pressione di esercizio massima	115 bar
Portata d'acqua massima	5,5 L/min
Alimentazione elettrica	230 V ~ 50 Hz
Potenza motore	1,8 kW
Temperatura massima di ingresso	60 °C
Pressione massima di ingresso	10 bar
Peso dell'apparecchio	13 kg
Livello di pressione acustica	70 dB(A)
Capacità del serbatoio detergente	0,5 L
Tipo di ugello	Testa regolabile (getto piatto/puntuale) + ugello rotante (accessorio)
Lunghezza prolunga consigliata	Fino a 25 m: sezione 3x1,5 mm²; fino a 50 m: sezione 3x2,5 mm²
Sistema di sicurezza	Valvola di sicurezza/limitazione di pressione, interruttore-protezione motore
Manutenzione periodica	Pulizia del filtro di aspirazione ogni 50 ore di servizio
Garanzia	12 mesi
Uso previsto	Pulizia di veicoli, macchine, edifici, ecc.
Protezione antigelo	Risciacquare con un antigelo delicato/non tossico prima del rimessaggio invernale
Forza di ritorno sulla pistola	14,3 N

Domande frequenti - HT 2020 F EINHELL

Qual è la pressione massima dell'idropulitrice Einhell HT 2020 F?

La pressione di esercizio massima è di 115 bar.

Posso usare acqua calda con questo apparecchio?

Sì, la temperatura massima di ingresso è di 60°C. Attenzione a non superare questo limite.

Cosa fare se il motore non si avvia?

Controllare prima l'alimentazione elettrica e la tensione. Se il motore ronza senza avviarsi, potrebbe essere dovuto a una tensione troppo bassa o a un blocco. Sbloccare il motore attraverso il foro sul retro con un cacciavite (vedere figura 6b).

Come spurgare l'aria dal sistema prima dell'uso?

Aprire il rubinetto dell'acqua, sbloccare la pistola e tenerla aperta per alcuni secondi per spurgare l'impianto, quindi avviare il motore.

Come pulire l'ugello se è ostruito?

Utilizzare l'utensile di pulizia fornito per sturare il foro della testa dell'ugello. Rimuovere la lancia, pulire e risciacquare.

Che tipo di detergente usare con l'idropulitrice?

Utilizzare solo detergenti chimici con biodegradabilità comprovata. Riempire il serbatoio della schiuma (capacità 0,5 L) e regolare il flusso tramite il pulsante.

Quale distanza minima devo rispettare rispetto a persone o animali?

Mantenere una distanza di almeno 15 metri per evitare il rischio di lesioni.

Come conservare l'apparecchio in inverno per evitare il gelo?

Prima del rimessaggio invernale, risciacquare l'apparecchio con un antigelo delicato e non tossico. Conservarlo al riparo dal gelo.

Cosa fare in caso di calo di pressione durante l'uso?

Verificare che l'ugello non sia usurato o otturato, che il filtro acqua sia pulito e che l'alimentazione idrica sia sufficiente. Aprire completamente il rubinetto.

Quale prolunga elettrica posso usare con il HT 2020 F?

Per una lunghezza fino a 25 m: sezione 3x1,5 mm²; fino a 50 m: sezione 3x2,5 mm². Utilizzare un cavo di categoria IPX5.

MANUALE UTENTE HT 2020 F EINHELL

① Istruzioni per l'uso della Idropulitrice

Si prega di leggere attentamente le presenti istruzioni prima di installare ed adoperare l'idropulitrice.

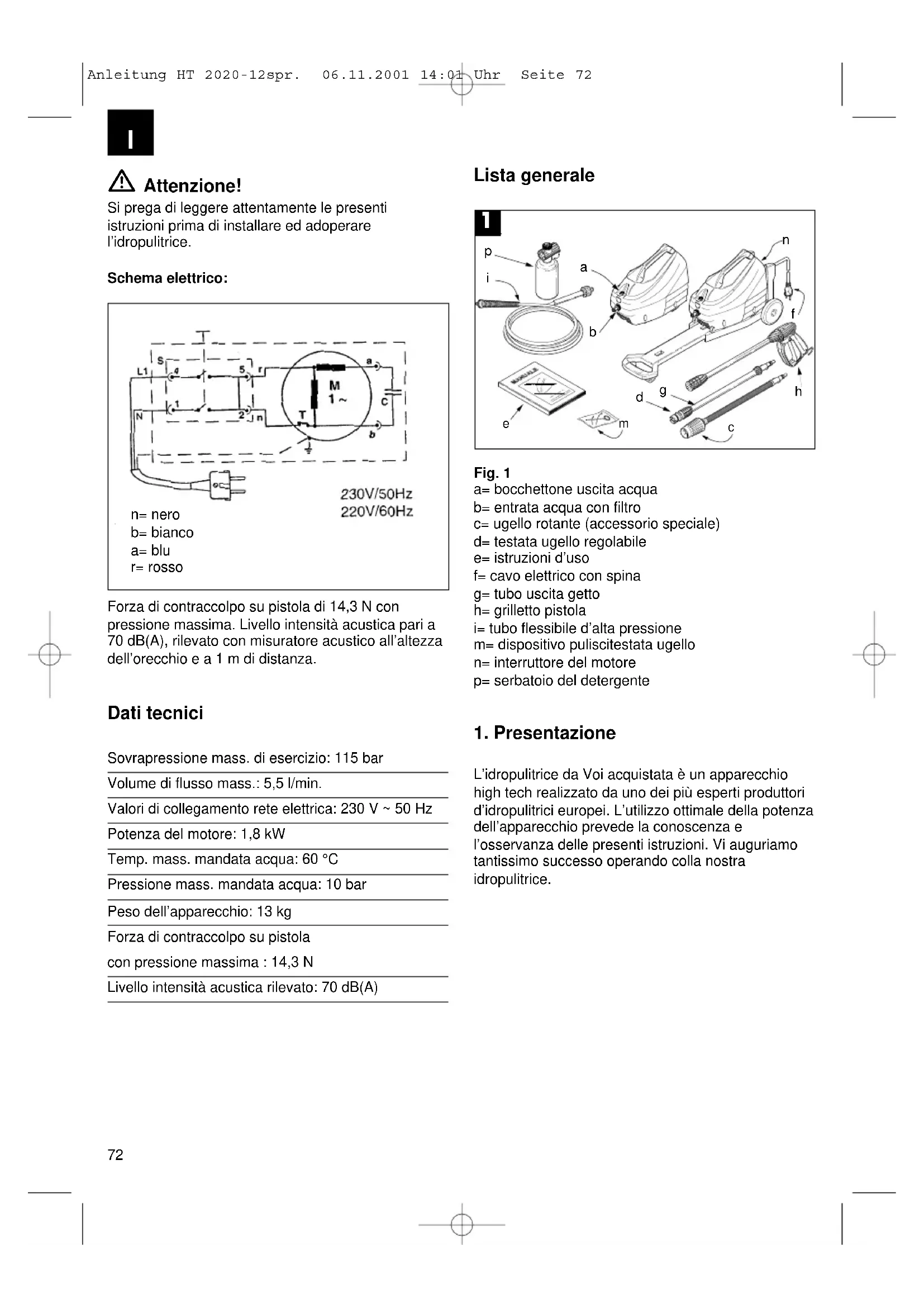

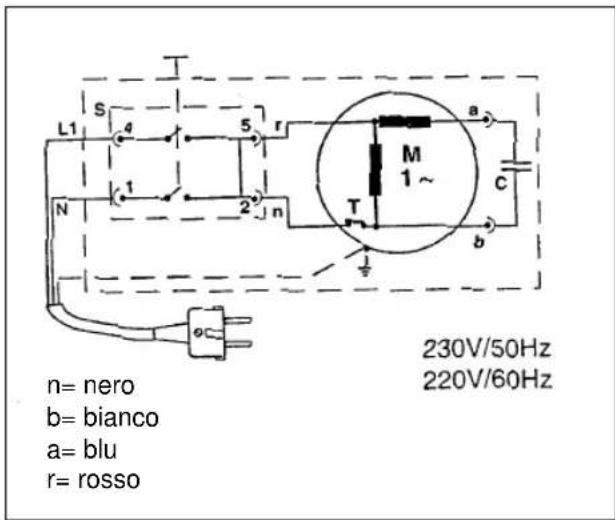

Schema elettrico:

n= nero b= bianco a= blu r= rosso 230V/50Hz 220V/60Hz

Forza di contraccolpo su pistola di 14,3 N con pressione massima. Livello intensità acustica pari a 70 dB(A), rilevato con misuratore acustico all'altezza dell'orecchio e a 1 m di distanza.

Dati tecnici

Sovrapressione mass. di esercizio: 115 bar

Volume di flusso mass.: 5,5 l/min.

Valori di collegamento rete elettrica: 230 V \~ 50 Hz

Potenza del motore: 1,8 kW

Temp. mass. mandata acqua: 60 °C

Pressione mass. mandata acqua: 10 bar

Peso dell'apparecchio: 13 kg

Forza di contraccolpo su pistola

con pressione massima : 14,3 N

Livello intensità acustica rilevato: 70 dB(A)

Lista generale

1 p i a b n f e m d g c h

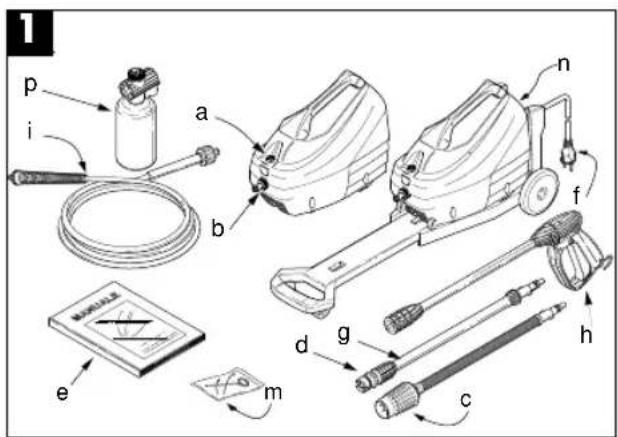

Fig. 1 a= bocchettone uscita acqua b= entrata acqua con filtro c= ugello rotante (accessorio speciale) d= testata ugello regolabile e= istruzioni d'uso f= cavo elettrico con spina g= tubo uscita getto h= grilletto pistola i= tubo flessibile d'alta pressione m= dispositivo puliscitestata ugello n= interruttore del motore p= serbatoio del detergente

1. Presentazione

L'idropulitrice da Voi acquistata è un apparecchio high tech realizzato da uno dei più esperti produttori d'idropulitrici europei. L'utilizzo ottimale della potenza dell'apparecchio prevede la conoscenza e l'osservanza delle presenti istruzioni. Vi auguriamo tantissimo successo operando colla nostra idropulitrice.

|

2. Norme di sicurezza

Avvertimento:

●Non impiegare per nessun motivo l'idropulitrice con liquidi infiammabili, velenosi oppure con dei liquidi che potrebbero influenzare il regolamentare funzionamento dell'idropulitrice. Sussiste pericolo d'esplosione o di avvelenamento.
●Non dirigere mai il getto d'acqua su persone, animali o piante.
- Non dirigere mai il getto d'acqua sull'idropulitrice, su parti di essa o su altri apparecchi elettrici, per evitare pericolose scosse elettriche.
- Non usare per nessun motivo l'idropulitrice all'aperto quando piove. Sussiste pericolo di cortocircuito.
●Non permettere mai a bambini o a persone non autorizzate d'impiegare l'idropulitrice, poiché in tal caso potrebbero riportarne delle lesion
●Non toccare mai la spina o la presa di corrente con le mani bagnate, per evitare scosse elettriche pericolose.
●Non servirsi mai dell'idropulitrice con cavo elettrico danneggiato per evitare il pericolo di cortocircuiti o di scosse elettriche pericolose.
- Non servirsi mai dell'idropulitrice con tubo flessibile d'alta pressione danneggiato. In tal caso c'è pericolo che esploda.
●Non bloccare mai la levetta della pistola nella posizione di funzionamento, fatto che potrebbe comportare il pericolo di lesione.
●Non cambiare o sregolare per nessun motivo la messa a punto della valvola di comando. Altrimenti c'E sarebbe pericolo d'esplosione.
●Non mutare mai il diametro originale del getto, per evitare anomalie di funzionamento.
●Non lasciare mai l'idropulitrice incustodiata.
●Non prendere mai L'idropulitrice per il cavo elettrico, per evitare il pericolo di cortocircuiti.

Misure precauzionali di sicurezza

• Tutte le parti percorse dalla corrente devono essere protette dai getti d'acqua, altrimenti sussite pericolo di cortocircuito.

• Collegare l'idropulitrice solamente a prese di corrente con messa a terra regolamentare. Un interruttore differenziale (30 mA) consente il funzionamento con maggiore sicurezza personale.

• L'alta pressione può scaraventare via i pezzi colpiti. Per questo, durante il lavoro, portare sempre indumenti ed occhiali di protezione.

• Prima di qualsiasi intervento all'idropulitrice, è assolutamente necessario staccare la spina della presa di corrente per evitare un di avviare inavvertitamente l'apparecchio.
• Per via del contraccolpo dovuto alla pressione, azionando la leva tenere ben ferma la pistola.
• Osservare le disposizioni dell'impresa di gestione dell'acquedotte locale. Conforme alla DIN 1988 il diretto collegamento dell'idropulitrice alle condutture dell'acqua potabile è consentito solo se la conduttura d'alimentazione dispone di un dispositivo di protezione contro il ristagno con svuotamento.
  ●La manutenzione oppure la riparazione di componenti elettrici devono essere eseguita solo da personale specializzato.
• Prima di staccare il tubo flessibile dall'idropulitrice è assolutamente necessario eliminare la pressione residua.
• Prima dell'uso, e ad intervalli regolari, controllare il bloccaggio delle parti avvitate e verificare che i componenti dell'idropulitrice non presentino rotture o eccessiva usura.
• Persone e animali devono trovarsi ad una distanza di sicurezza di almeno 15 m dall'idropulitrice.

3. Norme generali

Si prega di conservare le istruzioni per consultarle in futuro se necessario.

• Prima di avviare l'idropulitrice verificare che l'acqua vi affluisca. Un funzionamento senz'acqua provoca danni gravi al sistema di ermeticità.
  ●Non staccare mai la spina tirando il cavo elettrico.
• Se la distanza fra idropulitrice ed oggetto da pulire dovesse essere troppo grande, non trasportare mai l'apparecchio per il tubo flessibile, ma servirsi dell'apposita impugnatura.
• Non fare funzionare mai l'idropulitrice più di 1 minuto con pistola chiusa per evitare danni al sistema di ermeticità.
• Durante la stagione fredda tenere l'idropulitrice in luogo protetto dal gelo.
  ●Durante il funzionamento, le griglie di ventilazione non devono essere otturate.
  ●La sezione del cavo di prolunga impiegato deve essere scelto il relazione alla lunghezza, ovvero quanto più lungo è il cavo, tanto maggiore dovrá

essere la sezione.

Inoltre si devono impiegare cavi con protezione tipo „IPX 5“. Si prega di ricavare il valore giusto dall'apposita tabella.

Motore:

Tensione da 230 \~ 50 Hz

Prolunga fino a 25 m Sezione 3 x 1,5 mm	2
Prolunga fino a 50 m Sezione 3 x 2,5 mm	2

Tensione da 100-115 Volt

Prolunga fino a 25 m Sezione 3 x 2,5 mm	^2
Prolunga fino a 50 m Sezione 3 x 4 mm	^2

• Impiegare l'idropulitrice vicino alla rispettiva conduttura dell'acqua.
• Le parti dell'imballo sono riciclabili e, quindi, devono essere smaltite come previsto dalle norme dello Stato in cui si opera.
• L'idropulitrice deve essere usata soltanto con accessori e ricambi originali del costruttore. L'impiego di parti originali comporta un funzionamento sicuro e senza disturbi all'idropulitrice.

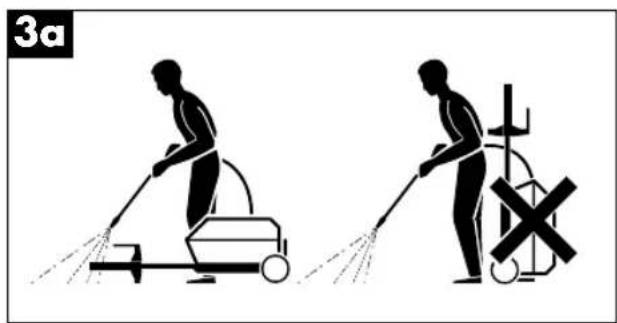

• L'idropulitrice deve essere usata soltanto in posizione orizzontale.

3a

Lavori a cui è destinata

• L'idropulitrice è destinata esclusivamente per pulire veicoli, macchine, barche, edifici ecc., e, precisamente liberandoli da impurità difficili a staccarsi usando acqua pulita e detergenti chimici.
• Si devono impiegare soltanto detergenti chimici classificati come biodegradabili.
• La pulizia di veicoli è consentita soltanto in ambienti con appositi impianti per la separazione dell'olio.

Sistema di sicurezza

La valvola di sicurezza ha contemporaneamente anche la funzione di limitare la pressione. Chiudendo la pistola, la valvola si apre lasciando fluire l'acqua nella pompa dal lato bocchettone d'afflusso.

4. Installazione

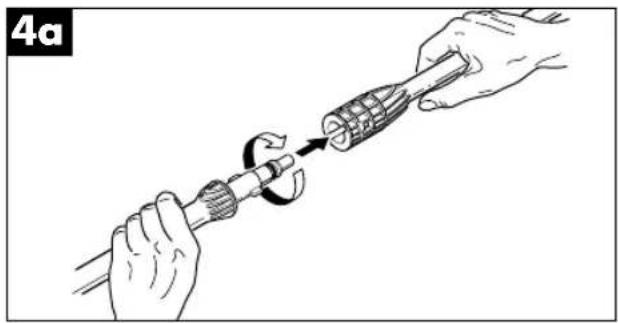

●Collegare il tubo uscita getto alla pistola, introducendo il tubo uscita getto stesso nella pistola e girandolo in senso orario fino all'arresto.

Attenzione!

Assicurarsi che il tubo uscita getto sia collegato alla pistola in maniera sicura.

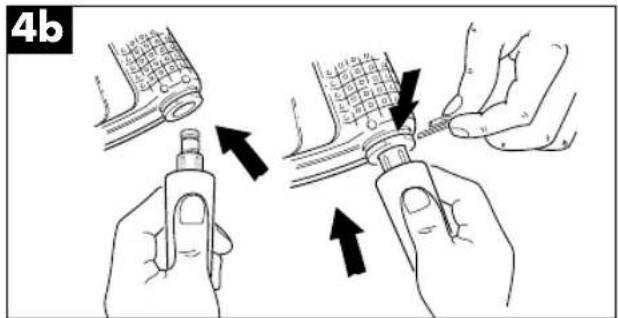

- Collegare il tubo flessibile d'alta pressione alla pistola.

4b

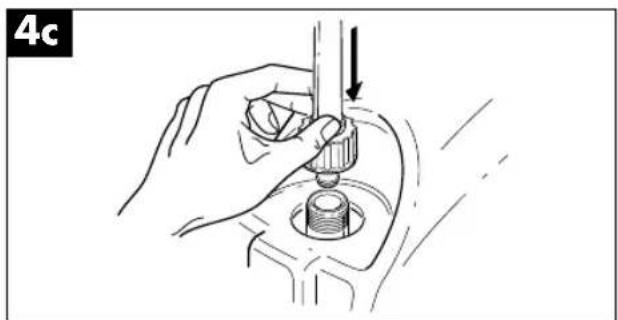

●Collegare il tubo flessibile d'alta pressione al bocchettone uscita acqua.

- Collegare il tubo flessibile alimentazione acqua (non in dotazione) all'imboccatura dell'idropulitrice. Il diametro del tubo flessibile deve essere di almeno 13 mm. La conduttura dell'acqua deve erogare perlomeno una quantità d'acqua corrispondente a quella richiesta dall'idropulitrice.

4d

La temperatura dell'acqua in uscita non deve assolutamente superare i 60 °C e la pressione dell'acqua non deve superare i 10 bar.

Attenzione!

Fare funzionare l'idropulitrice con acqua pulita. Sia l'acqua non filtrata sia gli agenti chimici corrosivi comportano danni all'idropulitrice.

• Portare l'interruttore del motore su „OFF“.
• La presa di corrente prevista per il collegamento dell'idropulitrice deve disporre dei valori concernenti tensione e frequenza indicati sulla targhetta del modello.
• Se, durante il funzionamento, il motore si dovesse spegnere e non lo si potesse più avviare, attendere da 2 a 3 minuti prima di riavviarlo.

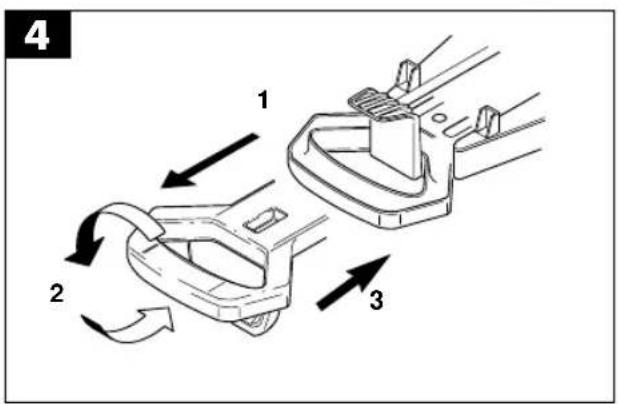

Montaggio dell'impugnatura: illustr. 4a

1. Tirare fuori completamente l'impugnatura dal supporto.
2. Girare l'impugnatura di 180°.
3. Infilare l'impugnatura nell'apposito supporto del chassis.

4 1 2 3

5. Uso

• Aprire completamente il rubinetto.
  ●Sbloccare la pistola (illustr. 5a) e lasciarla aperta alcuni secondi per lo sfiatamento.

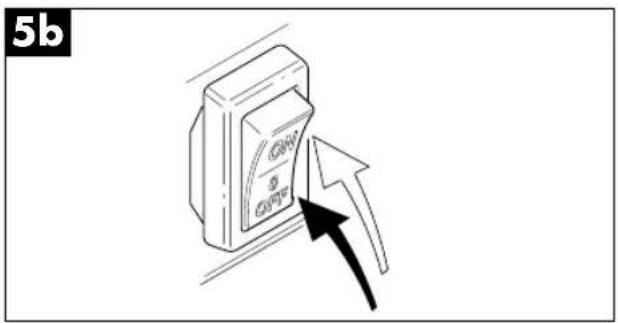

- Con pistola aperta, avviare il motore azionando l'interruttore.

5b GND 0 GND

1

Impiego del detergente

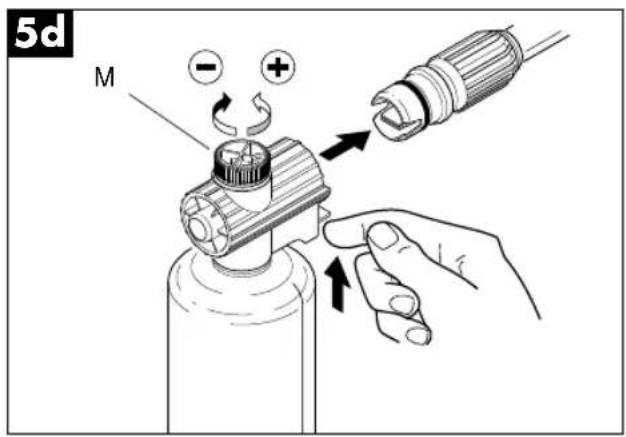

• Riempire di detergente il recipiente della lancia per pulizia con schiuma (contenuto ca. 0,5 l).
• Regolare la testata dell'ugello su „Flachstrahl“, getto a ventaglio, montarvi il recipiente per pulizia con schiuma.

5d M

●Ripartire la sostanza detergente aspirata e diluita con acqua.

Uso appropriato degli accessori standard

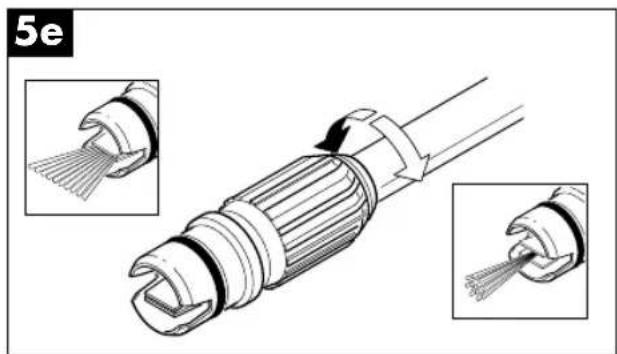

- L'idropulitrice dispone di una testata con ugello per regolare il getto da focalizzato a quello a ventaglio.

- Inoltre essa dispone di un serbatoio per la ripartizione della schiuma, dove il detergente aggiuntovi viene regolato con la manopole.

Impiego corretto dell'ugello a rotore (solo per modelli con ugello a rotore)

Per maggiori prestazioni durante il lavaggio, servirsi dell'ugello a rotore come in seguito descritto:

●Spegnere l'idropulitrice.
●Prelevare la lancia e montare l'ugello a rotore sull'impugnatura della pistola.
●Riavviare l'idropulitrice.

Consigli per la pulizia

●Staccare lo sporco dalla superficie ancora asciutta dirigendovi sopra il getto a ventaglio. Lavorare le superfici verticali dal basso all'alto. Lasciare agire il detergente da 1 a due minuti, senza lasciarlo asciugare. Poi operare col getto a ventaglio o ad alta pressione, iniziando dal basso ad una distanza di almeno 30 cm.

●Spegnere l'idropulitrice.
●Chiudere il rubinetto.
- Eliminare la pressione rimanente nella pistola, fino a che tutta l'acqua sarà fuoriuscita dalla testata dell'ugello regolabile.
- Bloccare la pistola. - Staccare la spina dalla presa di corrente.

- Prima di mettere via l'idropulitrice all'inizio dell'inverno o conservarla durante la stagione fredda, risciacquare l'idropulitrice con anticongelante dolce non tossico.

6. Manutenzione

Attenzione!

Prima di qualsiasi intervento all'idropulitrice, è assolutamente necessario staccare la spina della presa di corrente.

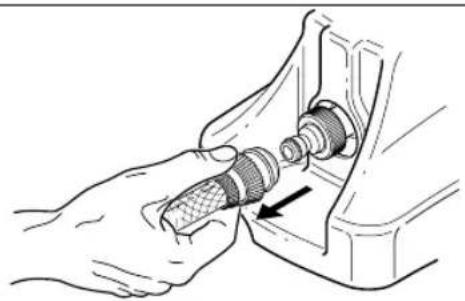

- Per un perfetto funzionamento dell'idropulitrice si dovrà controllare e pulire, ogni 50 ore d'uso, il filtro d'aspirazione.

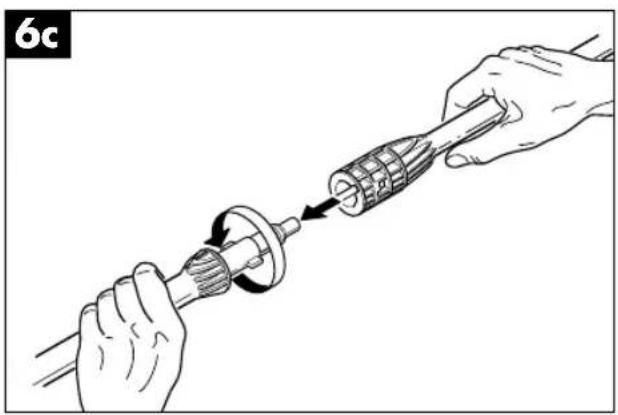

●Pulire la testata dell'ugello col detergente in dotazione. Dopo aver smontato la lancia (illustr. 6 c), allontanare le impurità dal foro sul lato della testata (illustr. 6 d) e risciacquare.

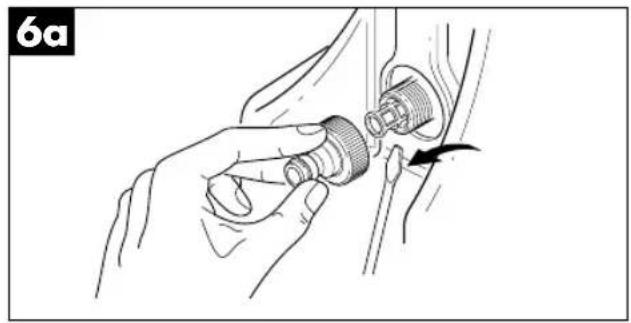

- Non adoperandola per molto tempo, all'interno dell'idropulitrice vi si può sedimentare del calcare. Liberare il motore con un cacciavite agendo nel foro sul retro.

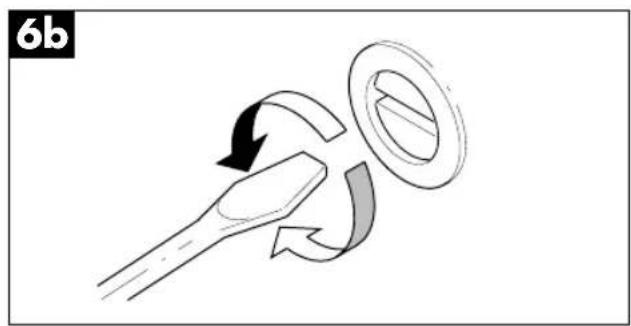

Fatto questo detrarre il cacciavite e proseguire ad operare coll'idropulitrice.

1. Inconvenienti tecnici e loro rimedio

Inconveniente Causa Rimedio
- La pompa non raggiunge la pressione prescritta	- Ugello logorato o sbagliato- Filtro dell'acqua sporco- Alimentazione acqua insufficiente- Aspirazione aria- Pompa non risciacquata- Testata di regolazione nserita in modo sbagliato	- Ricambiare l'ugello- Pulire il filtro- Aprire completamente il rubinetto- Controllare i collegamenti- Spegnere l'idropulitrice ed azionare la pistola, fino a che ne uscirà un getto d'acqua uniforme. Riavviarla.- irate indietro la testata.
- La pressione varia	- Dal recipiente esterno viene spirata dell'acqua- Temperatura dell'acqua troppo alta- Ugello otturato	- Collegare l'idropulitricella conduttura dell'acqua.Abbassare la temperatura- Impiegare il detergente
Funzionamento rumoroso - Temperatura troppo alta - Abbassare la temperatura- Aspirazione aria - Controllare i collegamenti d'entrata e uscita acqua.
- Perdita acqua dalla - Guarnizioni testata ugello/perdita olio	logorate - Ricambiare le guarnizioni
- Elettromotore non s'avvia - Manca la tensione - Verificare che la spina sia bene inserita e che ci sia la tensione
- Il motore ronza ma non - Tensione di rete al di sotto - Verificare che il cavo elettricos'avvia del valore previsto sia doneo all'uso- Caduta di tensione causata - Seguire le istruzioni dal cavo di prolunga (sezione sul cavo di prolunga inadeguata, lunghezza eccessiva)- idropulitrice rimasta inattiva per molto tempo	- Sbloccare il motore con una chiave agendo nel foro sul retro (illustr. 6 b).
- Danneggiamento del cavo d'alimentazione		- Contattare il Servizio Clientela

Se il motore dovesse fermarsi durante l'uso e non si lasciasse riavviare, attendere da 2 a 3 minuti prima di avviarlo nuovamente. In tal caso è scattato il salvamotore. Se l'inconveniente dovesse ripetersi, contattare il Servizio Clientela.

OBS!

I periodo di garanzia inizia nel glomo dell'acquisto da 1 anni. La garanzia vale nel caso di confezione difettosa oppure di difetti del materiale e del funzionamento. Le componeti da sostituire e il lavoro necessario per la riparazione non vengono calcolati. Non c'è alcuna garanzia nel caso di danni successivi.

Il vostro centro di assistenza.

I-22077 Beregazzo (Co)

Con riserva di apportare modifiche tecniche
