MANUALE UTENTE TCHP 1334 EINHELL

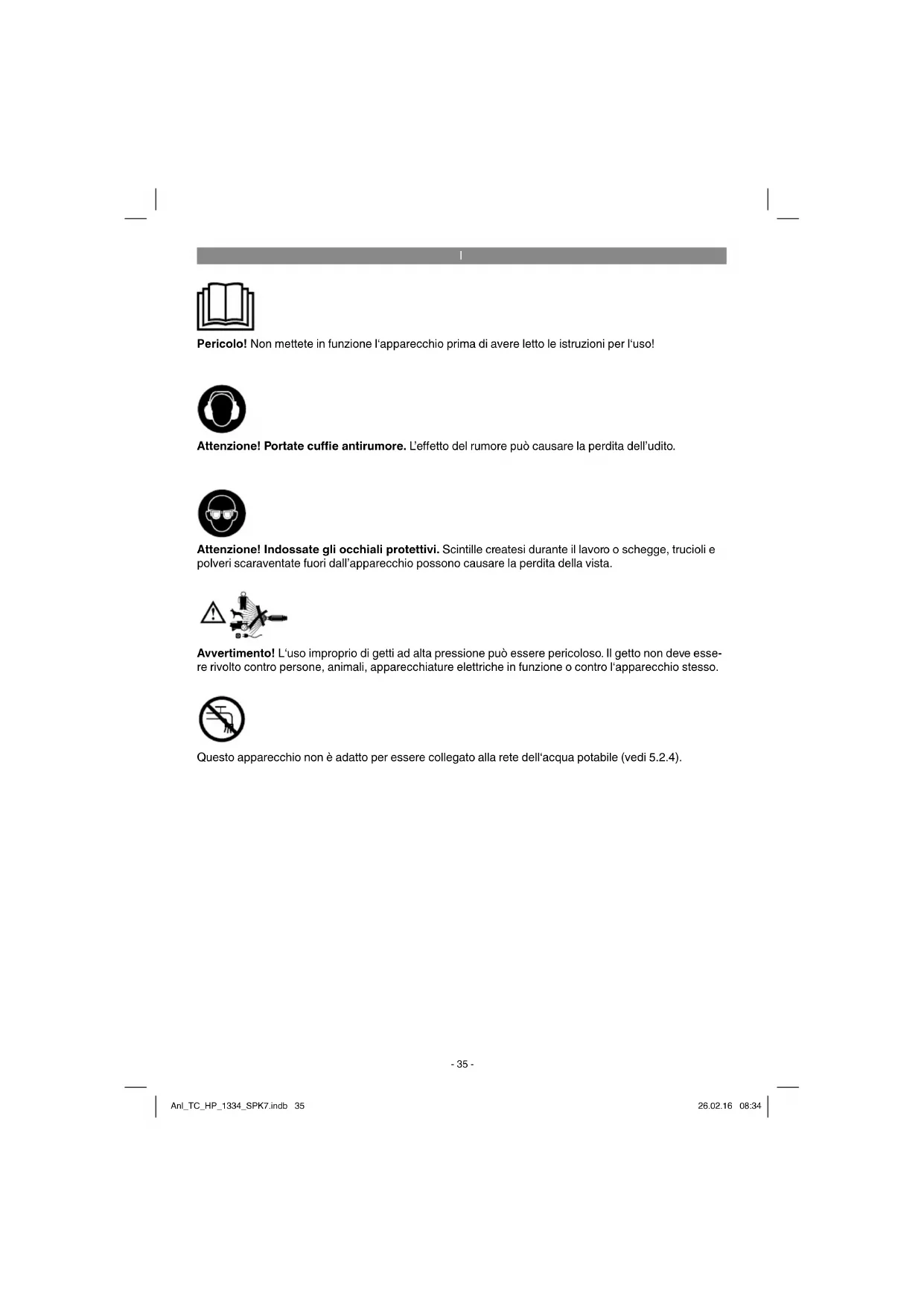

Pericolo! Non mettete in funzione l'apparecchio prima di averere letto le istruzioni per l'uso!

Attenzione! Portate cuffie antirumore. L'effetto del rumore cui causare la perdita dell'udito.

Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucoli e polveri scaraventate fuori dall'apparecchio possono causare la perdita della vista.

Avvertimento! L'uso improprio di getti ad alta pressione cui sono esere pericoloso. Il getto non delve essere re rivolto contro persone, animali, apparecchiature elettriche in funzione o contro l'apparecchio stesso.

Questo apparecchio non è adatto per essere collegato alla rete dell'acqua potabile (vedi 5.2.4).

Pericolo!

Nell'usare gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attendamente queste istruzioni per l'uso/le avventenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparecchio ad altre persone, consignate queste istruzioni per l'uso/le avventenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o dati causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

1. Avverenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell'opuscolo allegato.

Pericolo!

Leggete tutte le avventenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesions. Conservate tutte le avventenze e le istruzioni per eventuali necessità future.

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio (Fig. 1-2)

1. Impugnatura
2. Supporto accessori
3. Interruftore ON/OFF
4. Attacco per alimentazione acqua
5. Idropulitrice
6. Cavo di alimentazione
7. Attacco del tubo fl essibile ad alta pressione
8. Pistola
9. Prolunga
10. Recipiente del detergente
11. Ghiera diregolazione
12. Sistema ad innesto rapido
13. Ugello rotante
14. Tubo fl essibile ad alta pressione

2.2 Elementi forniti

Verifi cate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza presentando un documento di acquisito valido entro e non及其他 5 giorni lavorativi dall'acquisso o al centro fai-da-te competente più vicino. Al riguardo fate attenzione alla Tabella Garanzia nelle disposizioni di garanzia alla fi ne delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.
• Togliete il materiale d'imballaggio e anni i fermi di trasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
  Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
  Se possible, conserve l'imballaggio fino alla scadenza della garanzia.

Pericolo!

L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi Im e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Pistola
Prolunga
Tubo flessibile ad alta pressione
Recipiente del detergente
Ugello rotante
- Istruzioni per l'uso originali
- Avverntenze di sicurezza

3. Utilizzo proprio

L'idropultrice è stata concepita per l'utilizzo in ambiti privati per la pulizia ad alta pressione di automobili, macchinari, edifi ci, facciate, etc.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsable dei giorni e delle lesions di uomini tipo che ne resultino.

Tenete presente che i nostri apparecchi non sono stati costrui per l'impiego professionale, artigiane o industriale. Non ci assumiamo alcuna garanzia quando l'apparecchioiene usato in

imprese commerciali, artigianali o industriali, o in attività equivalenti.

Questo apparecchio non deve essere usato da persona (bambini inclusi) con capacità fi siche, sensoriali o mentali ridotte o privile di esperienza e conoscenze.

4. Caratteristiche tecniche

Tensionefrequencynominate: 220 - 240V 50Hz Potenzaassorbita: 1300W

Pressione nominale: 7,0 MPa (70 bar)*

Pressione consentita: ... max. 10 MPa (100 bar)

Portata nominale: 5,7 l/min

Pressione massima alimentazione acqua: 0,6 MPa (6 bar)

Grado di protezione: II / 1

Peso: 4,2 kg

• La pressione nominale dipende dall'accessorio usato.

Pericolo!

Rumorevibrazioni

I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 60335-2-79.

Livello di pressione acustica LpA 82 dB (A) Incertezza K .3dB

Livello di potenza acustica LWA 96 dB (A)
Incertezza KWA 3 dB

Portate cuffi e antirumore.

Leff etto del rumore cui causare la perdita dell'udito.

Valori complessivi delle vibrazioni (somma vettoriale delle tre direzioni) rilevati secondo la norma EN 60335-2-79.

Valore emissione vibrazioni a_h≤ 2,5m / s^3

Il valore di emissione di vibrazioni indicate è stato misurato secondo un tipo di prova normalizzato e può variarare a seconda del modo in cui l'elettrotrousile viene utilizzato e, in casi eccezionali, più essere superiore al valore riportato.

Il valore di emissione di vibrazioni indicate più essere usato per il confronto tra elettroutensili di marchi diversi.

Il valore di emissione di vibrazioni cui essere utilizzatoanche per una valutazione preliminare dei rischi.

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate sostanto apparecchi in perfetto stato.
- Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.
- Adattate il vosto modo di lavorare all'apparecchio.
Non sovraccaricate l'apparecchio.
Fate eventually controllare l'apparecchio.
Spegnete l'apparecchio se non lo utilizzato.
- Indossate iguanti.

Attenzione!

Bischi residui

Anche se dato elettROUTensile viene'utilizzato seconde le norme, continuano a susistere rischi residui. In relazione alla struttura e al funzionamento di dato elettROUTensile potrebbero presentarsi i seguenti pericolii:

1. Danni all'apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adequata.
2. Danni all'udito nel caso in cui non vengano indossate cuffi e antirumore adeguate.
3. Danni alla salute derivanti da vibrazioni man- no-braccio se I'apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

5. Prima della messa in esercizio

Si consiglia di collegare l'alimentazione di corrente a questo appearecchio o tramite un interrottore di sicurezza per correnti di guasto che interrompa l'alimentazione di energia non appena la corrente dispersa verso terra superi 30mA per 30~ms o che sua presente un misuratore di terra.

Prima di inseire la spina nella presa di corrente assicuratve che i dati sulla targhetta di identificazione corrispondano a quelli di rete.

Avverenza!

Staccate sempre la spina di alimentazione prima di agli impostazione all'utensile.

5.1 Utilizzo corretto dell'apparecchio

L'idropulitrice devese essere messa su una superficie pianae e stabile.
- Ogni volta che si azionza l'appareccchio è consigliabile mantenere una posizione di lavoro corretta: una mano sulla pistola e l'altra sulla lancia.
Il getto d'acqua non deve essere mai diretto contro cavi elettrici o l'apparecchio stesso.
- Una piccola perdita alla pompa è normale, per evitare danni alla pompa ad apparecchio fermo.
L'apparecchio non deve mai assere usato in locali a rischio d'esplosione.
La temperatura di esercizio deve essere compresa tra i + 5^ i + 40^
Non devono essere effettuate copertura o modifiche sulla lancia o suqli ugelli di spruzzo.
L'idropulitrice è concepita per l'esercizio con acqua a basso o medie temperature (massimo forn a 40^ ). Temperature maggiori sono causare danni alla pompa.
L'acqua di alimentazione non deve essere sporca, né sabbiosa, né contentere prodotti chimici che potrebbero pregiudicare il funzionamento e la durata dell'apparecchio.

Aventimento - Pericolo di esplosione

Non spruzzate liquidi infi ammabili.

Avyertimento

L'acqua passata atraverso dispositivi antirfl usso non è considerata potabile.

Avvertimento

Se il detergente viene a contatto con la pelle o con gli occhi, sciacquate immediatamente con abbondante acqua pulita. Rivolgetevi poi a un medico o seguite le avertenze della sched di sicurezza ovvero del produttore del detergente.

5.2 Montaggio

5.2.1 Montaggio dell'apparecchio (Fig. 1)

Spingete il supporto per accessori (2) sull'dropultrice (5). Esso cui essere usato per riporre con il minimo ingombro la pistola (8), la prolonga (9) e il tubo fl essibile ad alta pressione (14).

Avverenza! Perutilizzare l'idropulitrice il tubo di mandatadeveseesserecompletamentesvolto.

5.2.2 Montaggio degli accessori (Fig. 2)

Prima di usare l'idropulitrice (5) dovete innanzitutto fi sse la prolunga (9) inserendola nella pistola (8) e ruotandola.

Poi spingete l'ugello rotante (13) o il recipiente del detergente (10) nella prolonga (9) con il sistema ad innesto rapido.

Ugello rotante

Per sporco particolarmente ostinato utilizzate I'ugello rotante (13).

Recipiente del detergente

Ruotando (+ / - ) la ghiera di regolazione (11) potete regolare l'aggiunta di detergente. Vi consigliamo per di usare sempre con parsimonia il detergente.

5.2.3 Attacco del tubo fl essibile ad alta pressione (Fig. 3/4)

Collegate il tubo fi essibile ad alta pressione (14) alla pistola (8) e all'idropultrice (5).

Ayyertenza:

Gli attacchi per il tubo fl essibile ad alta pressione ovvero per gli accessori sono dotati di unsystema ad inesto rapido (12).Per il montaggio basta spingere il tubo fl essibile ovvero I'accessorio sul rispectivo attacco.Per smontarli e sufficiente azionare il systema ad inesto rapido (12),cosi il tubo fl essibile ovvero I'accessorio possono essere tolti. Prima del montaggio controllate sempre pero che il systema ad inesto rapido (12) sua scattato correttamente in posizione.A tale scopo tirate brevmente il tubo fl essibile ovvero I'accessorio.

5.2.4 Collegamento dell'alimentazione acqua (Fig. 1/4)

L'attacco per l'alimentazione dell'acqua (4) è fornito di un raccardo per sistemi standardi di attacco del tubo fi essibile. Inserite l'attacco del tubo fi essibile d'alimentazione (min. 0 / 1 / 2^u / 13mm ) sull'attacco per l'alimentazione dell'acqua (4).

Per l'alimentazione dell'acqua usate sempre un apposto tubo fl essible rinforzato con un giunto comunamente reperibile in commercio. La lunghezza deve essere di almeno 6,0m. (Non compreso tra gli elementi forniti).

Tra l'acqua potabile e l'idropulitrice deve essere montata una valvola antirifl usso! Per questo rivolgetevi al vostro idraulico.

5.2.5 Collegamento elettrico (Fig. 1)

• Prima di inseire la spina nella presa di corrente, assicuratve che i dati sulla targhetta di identificazione corrispondano a quelli di rete.
  Se usate dei cavi di prolunga badate che siano adatti per zone esterne e dispongano di una sufficiente sezione del conduttore. 1-10m: 1,5mm^2 10-30m: 2,5mm^2
• Inserite la spina di rete del cavo di alimentazione nella presa.

6. Uso

L'apparecchio è composto da un gruppo con una pompa coperta da una carcassa a prova di urto. L'apparecchio è dotato di una lancia e una pistola ergonomica per assicurare una posizione di lavoro ottimale con forma e dotazione rispondenti alle norme in vigore.

6.1 Messa in funzione

Quando avete montato completeness l'idropulitrice ed eseguito tutti i collegamenti, potete procedere nel modo seguente.

Aprite l'alimentazione dell'acqua. Premete il perno di sicurezza a (Fig. 2) sulla pistola e premete la leva b (Fig. 2) in modo che l'aria possa uscire dall'apparecchio.

Accendete l'apparecchio posizionando I'interruttore ON/OFF (Fig. 1/3) su, I". Ora azionate la leva di scatto (b).

Interruttore a pressione

Funzionamento dell'interruttore a pressione: se la pistola è disinserita, interviene l'interruttore a pressione e l'alimentazione di corrente viene interrotta, l'interruttore a pressione disinserisce la pompa e l'idropultrice si trova in stand-by. Non appena azionate la leva (b), la pompa si avvia di nuovo. Per speggere completenessl'idropultrice, portate l'interruttore ON/OFF (Fig. 1/3) su "OFF". Se la pressione della pompa supra la pressione preimpostata della valvola della pompa, il liquido inccesso ritorna nelsystema di entrata.

6.2 Uso di detergenti

• Riempite il recipiente del detergente (10) con il relativo prodotto.
  L'aggiunta di detergente avviene automaticamente in esercizio a bassa pressione.

Avverenza

Utilizzate sostanto detergenti adatti espressamente a idropulitrici.

6.3 Supporto pistola/accessori (Fig. 1)

La pistola e gli accessori possono essere riposti nel relativo supporto (2) in modo da non ingombareccessivamente.

7. Sostituzione del cavo di alimentazione

Pericolo!

Se il cavo di alimentazione di quello apparecchio viene danneggiato delve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericoli.

8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia staccate la spi- na alla presa di corrente.

8.1 Pulizia

• Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelcon l'aria compressa a pressione bassa.
• Consiglio di pulire l'apparecchio subito\ ismo after 10 ovo.
• Pulite l'apparecchio regolarmente con un panno asciutto ed un po' di sapone. Non usate detergenti o solventi perché questei ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio.

8.2 Manutenzione

8.2.1 Controllo del fi Itro di aspirazione dell'acqua

Controllare periodicamente il fi Itro di aspirazione al fi ne di evitare ostruzioni che potrebbero danneggiare la pompa.

Svitate dall'apparecchio I'innesto di accoppiamento per il tubo di alimentazione dell'acqua e pulite con acqua corrente il fi tlo di mandata che si trova diaestro adesso.

8.2.2 Lunghi periodi di inattività dell'elettropompa

L'acqua nell'apparecchio deve essere sempreolta completenesso. A tale scopo l'apparecchio deve essere inserto nella alimentazione dell'acqua collegata e la leva di scatto (b) deve essere premuta (max. 1 min.) fi no a quando non esce più acqua. Poi dovete disinserire l'apparecchio.

Se l'apparecchio non viene utilizzato per un certo tempo, nella pompa elettrica si formano depositi di calcare che possono causare diffici colta nella fase di avviamento.

8.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezioni di ricambio, si dovrebbe dichiarare quanto segue:

• modello dell'apparecchio
• numero dell'articolo dell'apparecchio
• numero d'ident. dell'apparecchio
• numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

9. Trasporto

Prima di trasportare l'apparecchio in un alto luogo, togliete prima tutti i collegamenti. Solo a quosto punto l'apparecchio è pronto per il trasporto.

12. Possibili cause di anomalie

Anomalia Causa	Rimedio
L'apparecchio non funziona.	- Manca la tensione elettrica sull'apparecchio.	- Controllate il fusibile, il cavo di alimentazione, la spina di rete ed eventualmente fatai sostituire da personale specializzato.
	- Sezione troppo piccola del cavo di prolunga o cavo di prolunga troppo lungo.	- Utilizzate cavi di prolunga con sezi-oni più grandi o cavi di prolunga più corti.
	- La tensione di rete è inferiore al vale prescritto.	- Contattate eventualmente l'ente di fornitura dell'energia elettrica.
	- Si è formato del ghiaccio nella pompa.	- Controllate, eventualmente fate scigliere il ghiaccio.
Il motore funziona ma non c'è pres-sione.	- Filtrdi aspirazione dell'acqua ostruito.	- Pulite il fi Itro di aspirazione dell'acqua. (vedi 8.2.1)
	- Aspirazione d'aria nell'alimentazione dell'acqua	- Controllate il tubo fl essibile di alimentazione ed i collegamenti, eventualmente sostituteli.
	- Bocchetta d'uscita troppo grande.	- Controllate, eventualmente sostitui-te.
	- Rubinetto dell'acqua chiuso.	- Aprite il rubinetto dell'acqua.
Pressione d'esercizio irrego-lare.	- Aspirazione d'aria nell'alimentazione dell'acqua.	- Controllate il tubo fl essibile d'alimentazione ed i collegamenti, eventualmente sostituteli.

Solo per paesi membri dell'UE

Non smaltite gli elettROUTensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettrotensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatible.

Alternative di riciclaggio alla richiesta di restituzione:

il proprietario dell'appareccchio elettrico è tenuto in alternatively, inceve della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'appareccchio. L'appareccchio vecchio può essere venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali su risciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi assistiliari sanza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulteriore riproduzione,anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modifi che tecniche

Informazioni sul Servizio Assistenza

In tutti i Paesi indicate nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di quello prodotto sono soggette a un'usura naturale o dovuta alla uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio
Parti soggette ad usura *	Spazzole di carbone, lancia, tubo flessibile
Materiale di consumo/parti di consumo *
Parti mancanti

• non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errorsi vi preghiamo di denunciare il caso sul site internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in agli caso alle seguenti domande:

L'apparecchio ha già funzionato una volta o era difettioso fin dall'inizio?
- Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
A vosto parere che casa non funziona nell'apparecchio (sintomo principale)?

Descrivete che casa non funziona.

Certificato di garanzia

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se l'appareccchio non dovesse tutte funzionale correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicate in questa schedà di garanzia. Siamo a vostra disposizioneanche Telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quando segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persona fisiche che non intendono utilizzare quello prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicate concede in aggiunta alla garanzia legaleagli acquirenti di nuovi appearechi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi acquistato del produttore di cui sopra, riconducibili a errorsi di materiale o di produzione, ed è limitata, a notre discrezione, all'eliminazione di quosti difetti dell'apparecchio o alla sostituzione dell'apparecchio stesso.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitationi equivalenti.

1. Sono esclusi dalla nostra garanzia:

2. Danni all'apparecchio causati alla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, alla mancata osservanza delle istruzioni per l'uso (come ad es. collagamento a una tensione di rete o a un tipo di corrente non corretti), alla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

3. Danni all'apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell'apparecchio o utilizzato di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, anni dovuti al trasporto), all'impiego della forza o a influssi esterni (come per es. danni causati da caduta).

4. Danni all'apparecchio o a parti diesso da ricondurre a un'usura comune, dovuta all'uso o di alto tipo naturale.

5. Il periodo di garanzia è 24 anni e inizi a partire nella data di acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane delloève avere accertato il difetto. É esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comperta una prerogha del periodo di garanzia e con但这a prestazione per l'apparecchio o per pezioni di ricambio eventualmente installati non inizi un nuovo periodo di garanzia. Ciò valeanche nel caso in cui si ricorra a un servizio sul periodo.

6. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l'apparecchio è difettoso tramite situ internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell'acquisto del vosto apparecchio nuovo. Apparechi inviati sono i relativi documenti o sono targhetta d'identificazione sono escludi da la prestazione di garanzia perché non possono essere classificati in modo correspondente. Se il difetto dell'apparechio rientra nella notre prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un apparecchio nuovo.

Naturalmente effettuiamo a pagamento ancche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di但这a garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.
