MANUALE UTENTE BT-HP 1435 EINHELL

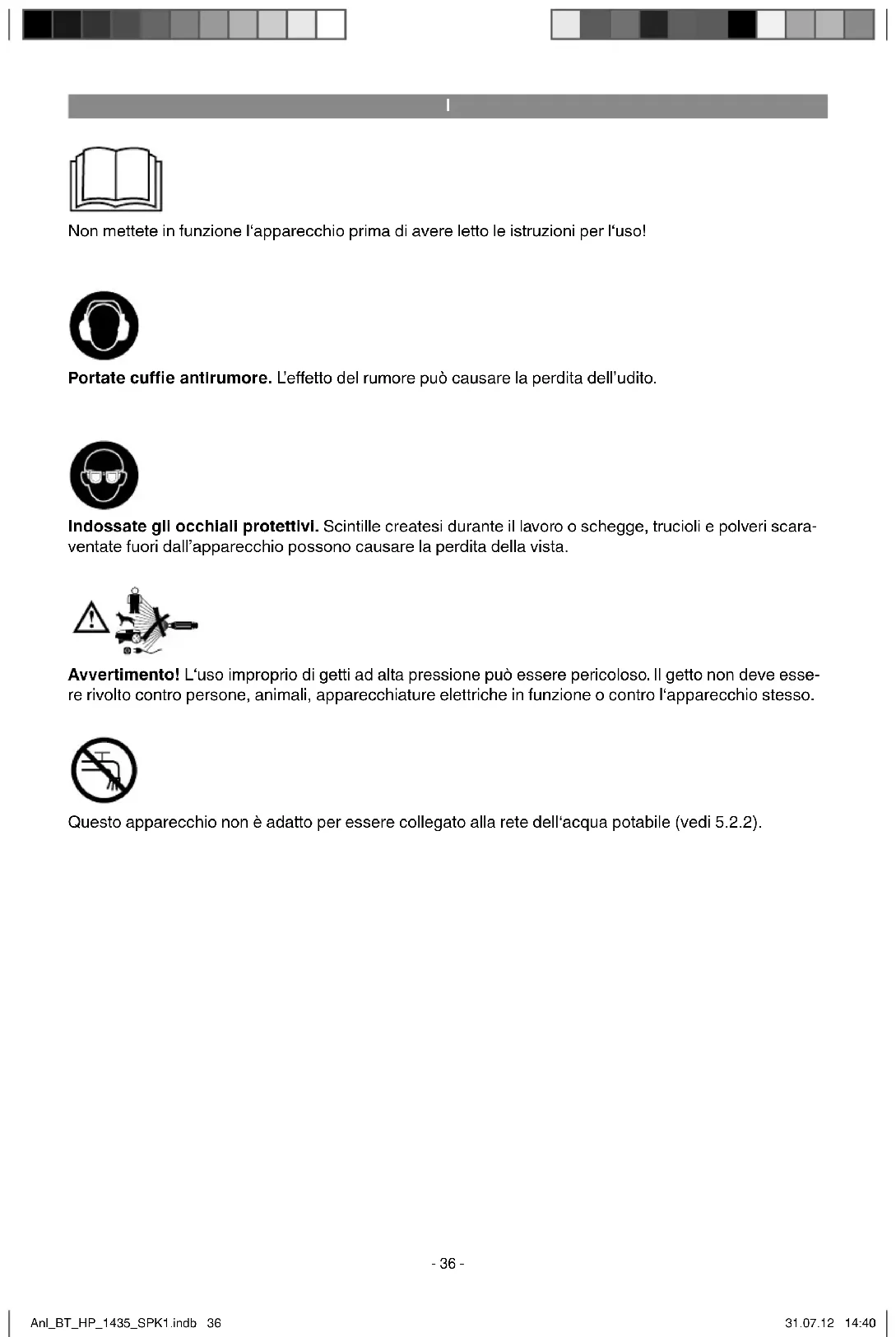

Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito. Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e polveri scara- ventate fuori dall’apparecchio possono causare la perdita della vista. Non mettete in funzione l‘apparecchio prima di avere letto le istruzioni per l‘uso! Avvertimento! L‘uso improprio di getti ad alta pressione può essere pericoloso. Il getto non deve esse- re rivolto contro persone, animali, apparecchiature elettriche in funzione o contro l‘apparecchio stesso. Questo apparecchio non è adatto per essere collegato alla rete dell‘acqua potabile (vedi 5.2.2). Anl_BT_HP_1435_SPK1.indb 36Anl_BT_HP_1435_SPK1.indb 36 31.07.12 14:4031.07.12 14:40I

Attenzione! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato. Avvertimento! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

2. Supporto accessori

3. Interruttore ON/OFF

4. Attacco per alimentazione acqua

6. Cavo di alimentazione

9. Attacco per tubo fl essibile alta pressione

11. Ruote di trasporto

13. Lancia getto concentrato / a ventaglio

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto o al centro fai-da-te competente più vicino. Al riguardo fate attenzione alla Tabella Garanzia nelle disposizioni di garanzia alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Attenzione! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Istruzioni per l’uso originali

Avvertenze di sicurezza

L‘idropulitrice è stata concepita per l‘utilizzo in ambiti privati per la pulizia ad alta pressione di au- tomobili, macchinari, edifi ci, facciate, etc. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti. Questo apparecchio non è destinato ad essere usato da persone (bambini compresi) con ca- Anl_BT_HP_1435_SPK1.indb 37Anl_BT_HP_1435_SPK1.indb 37 31.07.12 14:4031.07.12 14:40I

pacità fi siche, sensoriali o mentali limitate o che manchino di esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona res- ponsabile per la loro sicurezza o abbiano ricevuto da essa istruzioni su come usare l’apparecchio. I bambini devono essere sorvegliati per assicurarsi che non giochino con l’apparecchio.

4. Caratteristiche tecniche

Peso: .............................................................7 kg Rumore e vibrazioni I valori del rumore e delle vibrazioni sono stati rile- vati secondo la norma EN 60335-1. Livello di pressione acustica L

..............................................3 dB Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito. Valori complessivi delle vibrazioni (somma vetto- riale delle tre direzioni) rilevati secondo la norma EN 60335-1. Valore emissione vibrazioni a

Incertezza K = 1,5 m/s

Avvertimento! Il valore di emissione di vibrazioni indicato è stato misurato secondo un metodo di prova norma- lizzato e può variare a seconda del modo in cui l’elettroutensile viene utilizzato e, in casi eccezio- nali, può essere superiore al valore riportato. Il valore di emissione di vibrazioni indicato può essere usato per il confronto tra elettroutensili di marchi diversi. Il valore di emissione di vibrazioni può essere utilizzato anche per una valutazione preliminare dei rischi. Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta- to.

Eseguite regolarmente la manutenzione e la pulizia dell’apparecchio.

Adattate il vostro modo di lavorare all’apparecchio.

Non sovraccaricate l’apparecchio.

Spegnete l’apparecchio se non lo utilizzate.

Indossate i guanti. Rischi residui Anche se questo elettroutensile viene utiliz- zato secondo le norme, continuano a sussis- tere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui

non venga indossata una maschera antipol- vere adeguata.

2. Danni all’udito nel caso in cui non vengano

indossate cuffi e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni ma-

no-braccio se l’apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

5. Prima della messa in esercizio

5.1 Utilizzo corretto dell‘apparecchio

L‘idropulitrice deve essere messa su una su- perficie piana e stabile.

Ogni volta che si aziona l‘apparecchio è con- sigliabile mantenere una posizione di lavoro corretta: una mano sulla pistola e l‘altra sulla lancia.

Il getto d‘acqua non deve essere mai diretto contro cavi elettrici o l‘apparecchio stesso.

Una piccola perdita dalla pompa è normale, per evitare danni alla pompa ad apparecchio fermo.

L‘apparecchio non deve mai essere usato in locali a rischio d‘esplosione.

La temperatura di esercizio deve essere com- presa tra i +5° e i + 60°C.

Non devono essere effettuate coperture o modifiche sulla lancia o sugli ugelli di spruzzo. Anl_BT_HP_1435_SPK1.indb 38Anl_BT_HP_1435_SPK1.indb 38 31.07.12 14:4031.07.12 14:40I

L‘idropulitrice è concepita per l‘esercizio con acqua a basse o medie temperature (massi- mo fino a 40°C). Temperature maggiori pos- sono causare danni alla pompa.

L‘acqua di alimentazione non deve essere sporca, né sabbiosa, né contenere prodotti chimici che potrebbero pregiudicare il funzio- namento e la durata dell‘apparecchio. Avvertimento - Pericolo di esplosione Non spruzzate liquidi infi ammabili. Avvertimento L‘acqua passata attraverso dispositivi antirifl usso non è considerata potabile. Avvertimento Se il detergente viene a contatto con la pelle o con gli occhi, sciacquate immediatamente con abbondante acqua pulita. Rivolgetevi poi a un medico o seguite le avvertenze della scheda di sicurezza ovvero del produttore del detergente.

5.2.1 Montaggio dell‘apparecchio

Montate l‘idropulitrice come indicato nelle fi gure da 2 a 6.

5.2.2 Collegamento dell‘alimentazione acqua

(Fig. 1/4) L‘attacco per l’alimentazione dell’acqua (4) è for- nito di un raccordo per sistemi standard di attacco del tubo fl essibile. Inserite l’attacco del tubo fl es- sibile d’alimentazione (min. Ø 1/2“) sull‘attacco per l’alimentazione dell’acqua (4). Tra l‘acqua potabile e l‘idropulitrice deve essere montata una valvola antirifl usso! Per questo rivol- getevi al vostro idraulico.

5.2.3 Collegamento del tubo fl essibile ad alta

pressione (Fig. 1-3;5-6) Togliete la sicura per il trasporto dall‘attacco del collegamento del tubo fl essibile ad alta pressi- one (9), come indicato nella Fig. 5. Collegate il tubo fl essibile ad alta pressione (18) all‘attacco dell‘idropulitrice (9) e a quello della pistola a spruzzo (14).

5.2.4 Montaggio degli accessori della pistola

Prima dell‘utilizzo dell‘idropulitrice è possibile montare la lancia normale o la lancia con ugello rotante (Fig. 2). Lancia getto concentrato / a ventaglio (16) Ruotando il nebulizzatore è possibile passare dal getto concentrato su un punto al getto diff uso (Fig. 8). Lancia con ugello rotante (17) Per sporco particolarmente diffi cile utilizzate la spazzola rotante di pulizia (17).

5.2.5 Collegamento elettrico (Fig. 1)

Prima di inserire la spina nella presa di cor- rente, assicuratevi che i dati sulla targhetta di identificazione corrispondano a quelli di rete.

Se usate dei cavi di prolunga badate che siano adatti per zone esterne e dispongano di una sufficiente sezione del conduttore. 1-10m: 1,5mm

Inserite la spina di rete (8) del cavo di alimen- tazione (6) nella presa.

L‘apparecchio è composto da un gruppo con una pompa coperta da una carcassa a prova di urto. L‘apparecchio è dotato di una lancia e una pistola ergonomica per assicurare una posizione di lavo- ro ottimale con forma e dotazione rispondenti alle norme in vigore.

6.1 Messa in funzione

Quando avete montato completamente l’idropulitrice ed eseguito tutti i collegamenti, po- tete procedere nel modo seguente. Aprite l‘alimentazione dell‘acqua. Premete il per- no di sicurezza a (Fig. 2) sulla pistola e premete la leva b (Fig. 2) in modo che l‘aria possa uscire dall‘apparecchio. Accendete l’apparecchio posizionando l’interruttore ON/OFF (Fig. 1/3) su „ON“. Rilasciate la leva (b) per spegnere l‘apparecchio che passa in stand-by. Non appena azionate la leva (b) l‘idropulitrice si avvia di nuovo. Per spegnere completamente l’idropulitrice porta- te l’interruttore ON/OFF (Fig. 1/3) su „OFF“. Anl_BT_HP_1435_SPK1.indb 39Anl_BT_HP_1435_SPK1.indb 39 31.07.12 14:4031.07.12 14:40I

6.2 Uso di detergenti

Riempite il serbatoio per detergenti (10) con il relativo prodotto.

La miscela del detergente avviene automati- camente all‘avvio dell‘esercizio a bassa pres- sione.

L‘impiego di detergenti è consentito solo con i seguenti accessori.

6.2.1 Uso di detergenti con lancia per getto

concentrato/a ventaglio Posizionate la lancia per getto concentrato/a ven- taglio (Fig. 10) su esercizio a bassa pressione (n).

6.3 Supporto pistola/accessori (Fig. 7)

La pistola e gli accessori possono essere riposti nel relativo supporto in modo da non ingombrare eccessivamente. Attenzione! Per utilizzare l‘idropulitrice il tubo di mandata deve essere completamente svolto.

7. Sostituzione del cavo di

alimentazione Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualifi cata al fi ne di evitare pericoli.

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Prima di qualsiasi lavoro di pulizia staccate la spi- na dalla presa di corrente.

Tenete il più possibile i dispositivi di protezio- ne, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa.

Consigliamo di pulire l’apparecchio subito dopo averlo usato.

Pulite l’apparecchio regolarmente con un panno asciutto ed un po’ di sapone. Non usa- te detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua nell’interno dell’apparecchio.

8.2.1 Controllo del fi ltro di aspirazione

dell‘acqua Controllare periodicamente il fi ltro di aspirazione al fi ne di evitare ostruzioni che potrebbero dann- eggiare la pompa. Svitate dall‘apparecchio l‘innesto di accoppia- mento per il tubo di alimentazione dell‘acqua e pulite con acqua corrente il fi ltro di mandata che si trova dietro ad esso.

8.2.2 Lunghi periodi di inattività della pompa

elettrica Se si prevedono lunghi periodi di inattività (per più di 3 mesi) dell‘apparecchio in ambienti a rischio di gelo si consiglia di riempirlo con un prodotto antigelo (simile a quelli per le auto). Se l‘apparecchio non viene utilizzato per un certo tempo, nella pompa elettrica si formano depositi di calcare che possono causare diffi coltà nella fase di avviamento.

8.2.3 Pulizia dell‘ugello (Fig. 9)

Usate il fi lo metallico (A) in dotazione per la puli- zia di un ugello ostruito.

8.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

Prima di trasportare l‘apparecchio in un altro luo- go, togliete prima tutti i collegamenti. Solo a ques- to punto l‘apparecchio è pronto per il trasporto. Anl_BT_HP_1435_SPK1.indb 40Anl_BT_HP_1435_SPK1.indb 40 31.07.12 14:4031.07.12 14:40I

10. Smaltimento e riciclaggio

L’apparecchio si trova in una confezione per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L’apparecchio e i suoi accessori sono fatti di ma- teriali diversi, per es. metallo e plastica. Conseg- nate i pezzi difettosi allo smaltimento di rifi uti spe- ciali. Per informazioni rivolgetevi ad un negozio specializzato o all’amministrazione comunale!

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non ac- cessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio ori- ginale. Anl_BT_HP_1435_SPK1.indb 41Anl_BT_HP_1435_SPK1.indb 41 31.07.12 14:4031.07.12 14:40I

12. Possibili cause di anomalie

Anomalia Causa Rimedio L’apparecchio non funziona. - Manca la tensione elettrica sull’apparecchio. - Sezione troppo piccola del cavo di prolunga o cavo di prolunga troppo lungo. - La tensione di rete è inferiore al va- lore prescritto. - Si è formato del ghiaccio nella pompa. - Controllate il fusibile, il cavo di alimentazione, la spina di rete ed eventualmente fateli sostituire da personale specializzato. - Utilizzate cavi di prolunga con sezi- oni più grandi o cavi di prolunga più corti. - Contattate eventualmente l’ente di fornitura dell’energia elettrica. - Controllate, eventualmente fate sciogliere il ghiaccio. Il motore funziona ma non c’è pres- sione. - Filtro di aspirazione dell‘acqua ost- ruito. - Aspirazione d’aria nell’alimentazione dell’acqua - Bocchetta d’uscita troppo grande. - Pulite il fi ltro di aspirazione dell‘acqua. (vedi 8.2.1) - Controllate il tubo fl essibile di alimentazione ed i collegamenti, eventualmente sostituiteli. - Controllate, eventualmente sostitui- te. Pressione d‘esercizio irrego- lare. - Aspirazione d’aria nell’alimentazione dell’acqua. - Controllate il tubo fl essibile d’alimentazione ed i collegamenti, eventualmente sostituiteli. Anl_BT_HP_1435_SPK1.indb 42Anl_BT_HP_1435_SPK1.indb 42 31.07.12 14:4031.07.12 14:40I

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2002/96/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_BT_HP_1435_SPK1.indb 43Anl_BT_HP_1435_SPK1.indb 43 31.07.12 14:4031.07.12 14:40I

Disposizioni di garanzia La ditta iSC GmbH, ovvero il centro fai-da-te competente, garantisce l‘eliminazione di difetti ovvero la sostituzione dell‘apparecchio in conformità con la tabella seguente, senza che ciò infl uisca sui diritti di garanzia previsti dalla legge. Categoria Esempio Prestazione di garanzia Difetti di materiale o fabbrica- zione 24 mesi Parti soggette ad usura * Spazzole di carbone, lancia, tubo fl essibile 6 mesi Materiale di consumo/ parti di consumo * Garanzia solo in caso di difetto immediato (24h dopo acquisto/ data documento di acquisto) Parti mancanti 5 giorni lavorativi

• non necessariamente compreso tra gli elementi forniti! Relativamente a parti soggette ad usura, materiale di consumo e parti mancanti, la ditta iSC GmbH, ov- vero il centro fai-da-te responsabile, garantisce un‘eliminazione dei difetti ovvero una fornitura sostitutiva solo se il difetto viene comunicato entro 24h (materiale di consumo), 5 giorni lavorativi (parti mancanti) o 6 mesi (parti soggette ad usura) dall‘acquisto e se la data di acquisto viene documentata tramite il documento di acquisto. In caso di difetti del materiale o di fabbricazione vi preghiamo in caso di garanzia di presentare l‘apparecchio con il certifi cato di garanzia accluso, compilato in tutte le sue parti. In questo caso è im- portante che riportiate una precisa descrizione del difetto. A tal fi ne rispondete alle seguenti domande.

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_BT_HP_1435_SPK1.indb 44Anl_BT_HP_1435_SPK1.indb 44 31.07.12 14:4031.07.12 14:40I

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l’apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all’indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del servizio assistenza sotto indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non

tocca i vostri diritti al ricorso di garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o

di produzione ed è limitata all’eliminazione di queste anomalie o alla sostituzione dell’apparecchio. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Un contratto di garanzia non viene concluso quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia sono escluse inoltre le prestazioni di risarcimento per danni dovuti al trasporto o danni causati dalla mancata osservanza delle istruzioni per il montaggio o per installazione non corretta, dalla mancata osservanza delle istruzioni per l’uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall’uso improprio o illecito (come per es. sovraccarico dell’apparecchio o utilizzo di utensili o accessori non consentiti), dalla mancata osservanza delle norme di sicurezza e di manutenzione, dalla penetrazione di corpi estranei nell’apparecchio (come per es. sabbia, pietre o polvere), dall’impiego della forza o dall’infl usso esterno (come per es. danni dovuti a caduta) e dall’usura normale e dovuta all’impiego. Ciò vale particolarmente per batterie, per esse concedia- mo tuttavia 12 mesi di garanzia. Il diritti di garanzia decadono quando sono già eff ettuati interventi sull’apparecchio.

3. Il periodo di garanzia è 2 anni e inizia alla data d’acquisto dell’apparecchio. I diritti di garanzia devo-

no essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell’apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l’apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo vale anche nel caso si ricorra ad un servizio sul posto.

4. Per la rivendicazione dei vostri diritti di garanzia inviate l’apparecchio difettoso franco di porto

all’indirizzo sotto indicato. Allegate lo scontrino di cassa in originale o un’altra prova d’acquisto che riporti la data. Conservate bene perciò lo scontrino di cassa come prova! Indicate il motivo di recla- mo nel modo più dettagliato possibile. Se il difetto dell’apparecchio rientra nella nostra prestazione di garanzia, ricevete l’apparecchio riparato o un apparecchio nuovo a stretto giro di posta. Naturalmente eff ettuiamo a pagamento anche riparazioni sull’apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l’apparecchio all’indirizzo del servizio assistenza. Per parti mancanti, di consumo e soggette ad usura rimandiamo alle limitazioni di questa garanzia se- condo le Disposizioni di garanzia di queste istruzioni per l‘uso. Anl_BT_HP_1435_SPK1.indb 45Anl_BT_HP_1435_SPK1.indb 45 31.07.12 14:4031.07.12 14:40DK/N
