MH 550 - Pistola termica PROXXON - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo MH 550 PROXXON in formato PDF.
| Tipo di prodotto | Pistola termica / Sverniciatore termico |
| Marca | PROXXON |
| Modello | MH 550 |
| Temperatura dell'aria (Livello I) | 350 °C |
| Temperatura dell'aria (Livello II) | 550 °C |
| Tensione di alimentazione | 220-240 V~ |
| Potenza (Livello I) | 250 W |
| Potenza (Livello II) | 500 W |
| Portata d'aria | 150 l/min |
| Peso | Circa 500 g |
| Dimensioni (L x l x H) | 192 x 51 x 175 mm |
| Livello sonoro | 75 dB max |
| Lunghezza del cavo | 1,80 m |
| Grado di protezione | II (doppio isolamento) |
| Materiale dell'involucro | Plastica rinforzata con fibre di vetro |
| Ugelli forniti | Ugello riflettore, ugello focale, ugello a getto piatto |
| Accessorio incluso | Staffa di supporto |
| Funzioni principali | Sverniciatura, asciugatura, brasatura, ritiro, sbrinamento, saldatura di plastiche |
| Sicurezza | Protezione contro il surriscaldamento, spegnimento automatico in caso di sovraccarico |
| Manutenzione e pulizia | Pulire con un panno morbido e sapone delicato; evitare solventi |
| Riparabilità | Utilizzo esclusivo di ricambi originali PROXXON |
| Ambiente di utilizzo | Solo in ambienti chiusi e asciutti |
Domande frequenti - MH 550 PROXXON
Domande degli utenti su MH 550 PROXXON
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Pistola termica in formato PDF gratuitamente! Trova il tuo manuale MH 550 - PROXXON e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. MH 550 del marchio PROXXON.
MANUALE UTENTE MH 550 PROXXON
Per leggere le istruzioni per l'uso aprire le pagine ripiegate contenenti le figure.
Español
E 20

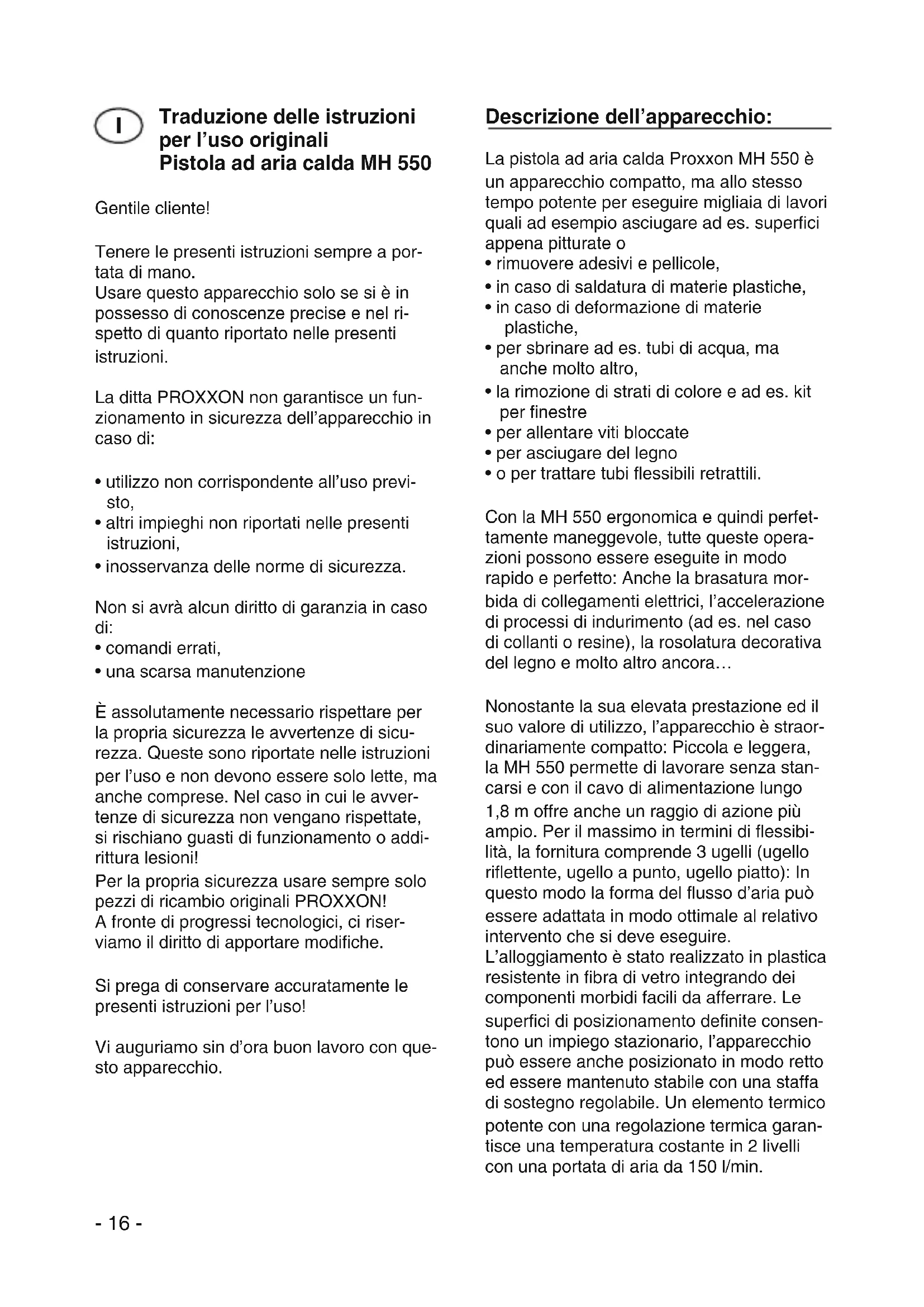

Traduzione delle istruzioni per l'uso originali Pistola ad aria calda MH 550
Gentile cliente!
Tenere le presenti istruzioni sempre a portata di mano.
Usare questo apparecchio solo se si è in possesso di conoscenze precise e nel rispetto di quanto riportato nelle presenti istruzioni.
La ditta PROXXON non garantisce un funzionamento in sicurezza dell'apparecchio in caso di:
- utilizzo non corrispondente all'uso previsto,
- altri impieghi non riportati nelle presenti istruzioni,
- inosservanza delle norme di sicurezza.
Non si avrà alcun diritto di garanzia in caso di:
- comandi errati,
- una scarsa manutenzione
È assolutamente necessario rispettare per la propria sicurezza le avvertenze di sicurezza. Queste sono riportate nelle istruzioni per l'uso e non devono essere solo lette, ma anche comprese. Nel caso in cui le avvertenze di sicurezza non vengano rispettate, si rischiano guasti di funzionamento o addirittura lesioni!
Per la propria sicurezza usare sempre solo pezzi di ricambio originali PROXXON!
A fronte di progressi tecnologici, ci riserviamo il diritto di apportare modifiche.
Si prega di conservare accuratamente le presenti istruzioni per l'uso!
Vi auguriamo sin d'ora buon lavoro con questo apparecchio.
Descrizione dell'apparecchio:
La pistola ad aria calda Proxxon MH 550 è un apparecchio compatto, ma allo stesso tempo potente per eseguire migliaia di lavori quali ad esempio asciugare ad es. superfici appena pitturate o
- rimuovere adesivi e pellicole,
- in caso di saldatura di materie plastiche,
- in caso di deformazione di materie plastiche,
• per sbrinare ad es. tubi di acqua, ma anche molto altro, - la rimozione di strati di colore e ad es. kit per finestre
• per allentare viti bloccate
• per asciugare del legno - o per trattare tubi flessibili retrattili.
Con la MH 550 ergonomica e quindi perfettamente maneggevole, tutte queste operazioni possono essere eseguite in modo rapido e perfetto: Anche la brasatura morbida di collegamenti elettrici, l'accelerazione di processi di indurimento (ad es. nel caso di collanti o resine), la rosolatura decorativa del legno e molto altro ancora...
Nonostante la sua elevata prestazione ed il suo valore di utilizzo, l'apparecchio è straordinariamente compatto: Piccola e leggera, la MH 550 permette di lavorare senza stancarsi e con il cavo di alimentazione lungo 1,8 m offre anche un raggio di azione più ampio. Per il massimo in termini di flessibilità, la fornitura comprende 3 ugelli (ugello riflettente, ugello a punto, ugello piatto): In questo modo la forma del flusso d'aria può essere adattata in modo ottimale al relativo intervento che si deve eseguire.
L'alloggiamento è stato realizzato in plastica resistente in fibra di vetro integrando dei componenti morbidi facili da afferrare. Le superfici di posizionamento definite consentono un impiego stazionario, l'apparecchio può essere anche posizionato in modo retto ed essere mantenuto stabile con una staffa di sostegno regolabile. Un elemento termico potente con una regolazione termica garantisce una temperatura costante in 2 livelli con una portata di aria da 150 l/min.
Ed affinché non si possa bruciare nulla esiste per la propria sicurezza una protezione da surriscaldamento.
Fornitura:
1 pz. Pistola ad aria calda MH 550
1 pz. Ugello riflettente
1 pz. Ugello a punto
1 pz. Ugello piatto
1 pz. Staffa di sostegno
1 pz. Istruzioni per l'uso
Legenda (Fig. 1):
- Alloggiamento
- Gancio pieghevole
- Superficie di appoggio
- Protezione termica
- Ugello aria
- Interruttore On-Off a due livelli
- Manico
- Cavo di alimentazione
- Staffa di sostegno
- Ugello riflettente
- Ugello piatto
- Ugello a punto
Dati tecnici:
Temperatura aria: Livello I: 350°C, Livello II: 550°C.
Tensione: 220-240 Volt\~ Potenza: Livello I: 250 W, Livello II: 500 W.
Quantità aria: ca. 150 ltr/min Massa: ca. 500 gr. Misure (LunghxLarghxAlt) 192 x 51 x 175 mm Livello di rumorosità: max. 75 dB
La pistola ad aria calda può essere usata solo in ambienti chiusi!
Classe di protezione II - apparecchio
Funzionamento della pistola ad aria calda MH 550:
Prima dell'uso si prega di rispettare sempre le seguenti avvertenze di sicurezza:
- L'ugello d'aria durante l'utilizzo dell'apparecchio si riscalda molto. Non toccare! Rischio di ustioni!
- Dopo l'utilizzo estrarre sempre la spina dell'apparecchio dalla presa elettrica!
- Usare la pistola ad aria calda MH 550 solo in un ambiente asciutto!
- Evitare una messa in funzione involontaria e non lasciare mai la pistola ad aria calda MH 550 incustodita in funzione! Rischio di incendio!
- Non lavorare con la pistola ad aria calda MH 550 in un ambiente a rischio di esplosione nel quale si trovano liquidi, gas o polveri infiammabili: Gli apparecchi elettrici generano scintille che possono incendiare la polvere o i vapori.
Come mettere in funzione la pistola ad aria calda:
- Introdurre la spina di rete
- Attivare l'apparecchio dall'interruttore (Pos. 6 Fig. 1) L'apparecchio può essere utilizzato con due diversi livelli di temperatura. A tal fine selezionare solo la posizione adatta dell'interruttore I o II. In questo modo la temperatura può essere adattata in modo ottimale all'intervento da eseguire ed ai materiali.
- Al termine dell'intervento spegnere l'apparecchio tramite l'apposito interruttore.
Attenzione:
Quando si deposita l'apparecchio, prestare attenzione poiché l'ugello può essere molto caldo! Far raffreddare l'ugello ed accertarsi che non entri in contatto con materiali infiammabili!
Attenzione:
Accertarsi che l'afflusso di aria e l'ugello siano sempre liberi e che all'interno non si accumuli dello sporco! In questo modo si potrebbe ostacolare il flusso di aria e determinare un sovraccarico dell'apparecchio.
Sostituzione o posizionamento degli ugelli compresi nella fornitura:
Attenzione:
Estrarre la spina dalla presa prima di eseguire le regolazioni dell'apparecchio, sostituire gli accessori o depositare l'apparecchio.
Questa misura di precauzione impedisce un avvio involontario dell'apparecchio.
Durante il funzionamento non toccare l'ugello presente sull'apparecchio! Rischio di ustioni!
Si prega di considerare che dopo lo spegnimento l'apparecchio necessita di una fase di raffreddamento!
I tre ugelli compresi nella fornitura consentono con la loro forma speciale di realizzare una forma corretta del getto d'aria. A tal fine vengono impiegate o rimosse in base alla destinazione d'uso come illustrato nella Fig. 2.
Posizionamento della pistola ad aria calda
Depositare la pistola ad aria calda MH 550 Sull'alloggiamento sono presenti piccole protuberanze (Pos. 3 Fig. 1) sulle quali può essere appoggiata la pistola. Queste fanno si che il getto d'aria venga rivolto sempre un po' verso l'alto. Si prega di considerare che nel caso in cui si utilizzino determinati ugelli questi possono entrare a contatto con la superficie di appoggio! In questo modo si crea un rischio di incendio e di bruciatura!
Posizionamento della pistola ad aria calda MH 550 (Fig. 3):
Bloccare la staffa di sostegno su entrambi i lati nella fessura posteriore di aerazione come illustrato nella Fig. 3. In questo modo l'apparecchio può essere posizionato in modo tale come illustrato nella figura. Il getto d'aria è rivolto verso l'alto. In questo modo è ad es. possibile tenere in mano con entrambe le mani un pezzo da lavorare.
Agganciare la pistola ad aria calda MH 550
Sulla parte superiore dell'alloggiamento esiste un gancio, vedi Fig. 4. Qui la MH 550 può essere agganciata ed appesa, ad es. ad una trazione a molla.
Pulizia e cura:
Attenzione:
Prima di procedere a qualsiasi intervento di manutenzione, di pulizia e di riparazione estrarre sempre la spina di rete. Nel caso in cui la spina di rete resti nella presa elettrica, sussiste il rischio di una scossa elettrica!
Far riparare l'apparecchio solo da personale specializzato e solo usando pezzi di ricambio originali! In questo modo si garantisce che resti invariata la sicurezza dell'apparecchio.
Controllare regolarmente il cavo di collegamento dell'apparecchio elettrico ed in caso di danneggiamento farlo riparare da personale specializzato e qualificato. Inavvertitamente l'isolamento del cavo si potrebbe bruciare. Ciò può provocare una scossa elettrica o un corto circuito! Sussiste il pericolo di scariche elettriche! Pericolo di morte!
L'apparecchio non è soggetto a manutenzione. Occasionalmente tuttavia è necessario pulirlo. Per la pulizia è necessario rispettare quanto segue:
Per garantire una lunga durata è necessario pulire l'apparecchio dopo ogni impiego con
uno straccio morbido, una scopetta o un pennello.
La pulizia esterna dell'alloggiamento potrà quindi essere effettuata eventualmente con un panno umido o un pennello. Per tale operazione è possibile usare del sapone delicato o un altro detergente adatto. Evitare solventi o detergenti contenenti alcool (ad es. benzina, alcool detergenti ecc.) poiché potrebbero attaccare i pezzi in plastica.
Non sono necessarie altre particolari attività di manutenzione.
Smaltimento:
Si prega di non smaltire l'apparecchio insieme ai rifiuti domestici! L'apparecchio contiene materiali che possono essere riciclati. Per ulteriori informazioni si prega di contattare l'azienda locale addetta allo smaltimento o altre strutture comunali adibite a tale scopo.
Dichiarazione di conformità CE
Nome ed indirizzo del produttore:
PROXXON S.A.
6-10, Härebierg
L-6868 Wecker
Denominazione prodotto: MH 550
N. articolo: 27130
Dichiariamo sotto la propria esclusiva responsabilità, che il prodotto è conforme alle seguenti direttive e documenti normativi:
Direttiva CEE in materia di bassa tensione 2006/95/CEE
Direttiva CEE-CEM 2004/108/CEE
Data: 03. Settembre 2010
Il rappresentante della documentazione CE è identico al sottoscritto.
