| Tipo de producto | Pistola térmica / Decapador térmico |
| Marca | PROXXON |
| Modelo | MH 550 |
| Temperatura del aire (Nivel I) | 350 °C |
| Temperatura del aire (Nivel II) | 550 °C |
| Tensión de alimentación | 220-240 V~ |
| Potencia (Nivel I) | 250 W |
| Potencia (Nivel II) | 500 W |
| Caudal de aire | 150 l/min |
| Peso | Aproximadamente 500 g |
| Dimensiones (L x An x Al) | 192 x 51 x 175 mm |
| Nivel sonoro | 75 dB máx. |
| Longitud del cable | 1,80 m |
| Índice de protección | II (doble aislamiento) |
| Material de la carcasa | Plástico reforzado con fibra de vidrio |
| Boquillas incluidas | Boquilla reflectora, boquilla focal, boquilla de chorro plano |
| Accesorio incluido | Soporte de apoyo |
| Funciones principales | Decapado, secado, soldadura, retracción, descongelación, soldadura de plásticos |
| Seguridad | Protección contra sobrecalentamiento, parada automática en caso de sobrecarga |
| Mantenimiento y limpieza | Limpiar con un paño suave y jabón suave; evitar disolventes |
| Reparabilidad | Uso exclusivo de piezas de repuesto originales PROXXON |
| Entorno de uso | Solo en interiores secos |
Preguntas frecuentes - MH 550 PROXXON
Preguntas de los usuarios sobre MH 550 PROXXON
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Pistola térmica en formato PDF gratis! Encuentra tus instrucciones MH 550 - PROXXON y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. MH 550 de la marca PROXXON.
MANUAL DE USUARIO MH 550 PROXXON
Al consultar el manual de instrucciones abrir la hoja plegable.
Nederlands
NL 24

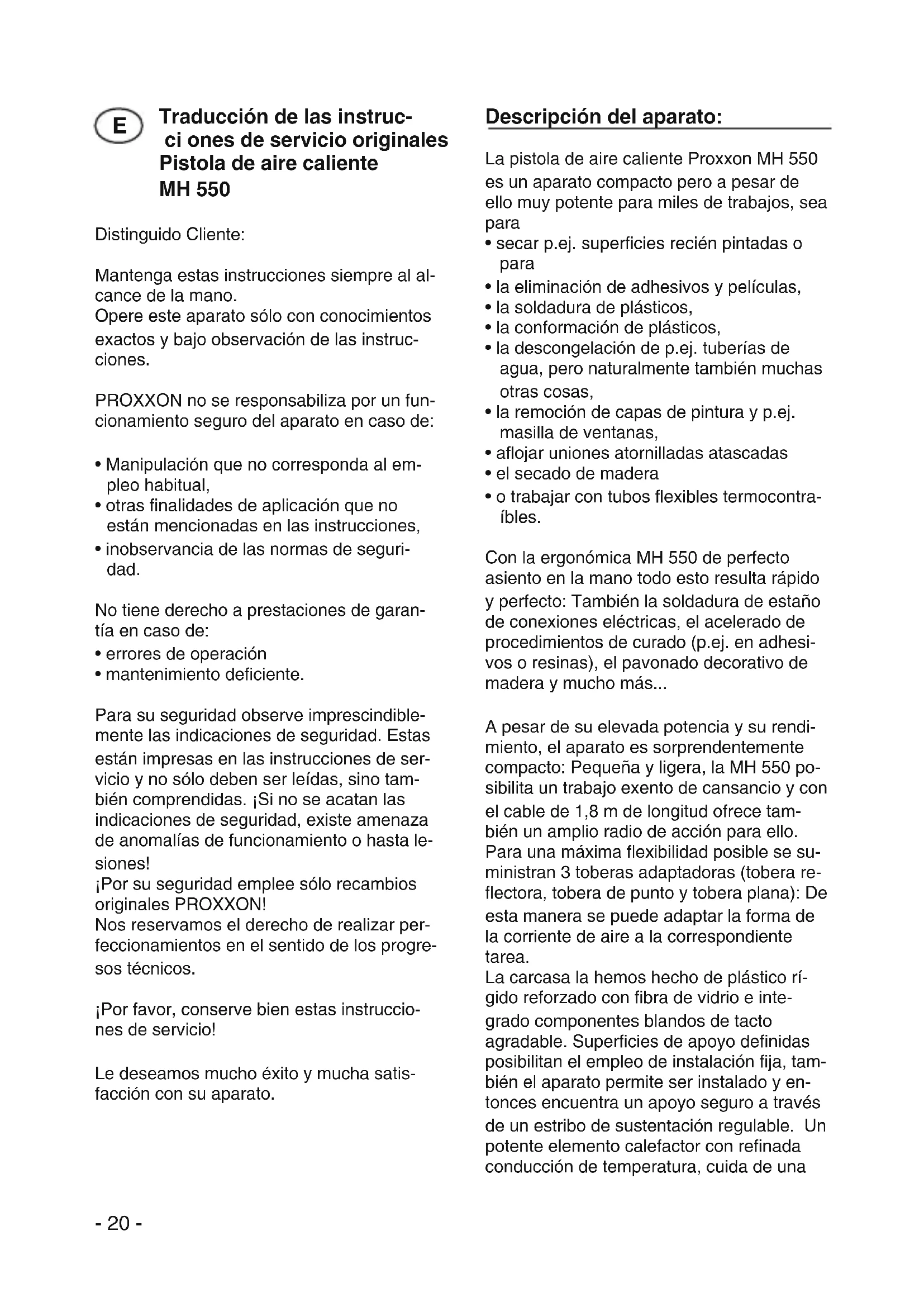

Traducción de las instrucci ones de servicio originales Pistola de aire caliente MH 550
Mantenga estas instrucciones siempre al alcance de la mano.
Opere este aparato sólo con conocimientos exactos y bajo observación de las instrucciones.
PROXXON no se responsabiliza por un funcionamiento seguro del aparato en caso de:
- Manipulación que no corresponda al empleo habitual,
- otras finalidades de aplicación que no están mencionadas en las instrucciones,
- inobservancia de las normas de seguridad.
No tiene derecho a prestaciones de garantía en caso de:
- errores de operación
- mantenimiento deficiente.
Para su seguridad observe imprescindiblemente las indicaciones de seguridad. Estas están impresas en las instrucciones de servicio y no sólo deben ser leídas, sino también comprendidas. ¡Si no se acatan las indicaciones de seguridad, existe amenaza de anomalías de funcionamiento o hasta lesiones!
¡Por su seguridad emplee sólo recambios originales PROXXON!
Nos reservamos el derecho de realizar perfeccionamientos en el sentido de los progresos técnicos.
¡Por favor, conserve bien estas instrucciones de servicio!
Le deseamos mucho éxito y mucha satisfacción con su aparato.
Descripción del aparato:
La pistola de aire caliente Proxxon MH 550 es un aparato compacto pero a pesar de ello muy potente para miles de trabajos, sea para
- secar p.ej. superficies recién pintadas o para
- la eliminación de adhesivos y películas,
- la soldadura de plásticos,
- la conformación de plásticos,
- la descongelación de p.ej. tuberías de agua, pero naturalmente también muchas otras cosas,
- la remoción de capas de pintura y p.ej. masilla de ventanas,
- aflojar uniones atornilladas atascadas
- el secado de madera
- o trabajar con tubos flexibles termocontraíbles.
Con la ergonómica MH 550 de perfecto asiento en la mano todo esto resulta rápido y perfecto: También la soldadura de estaño de conexiones eléctricas, el acelerado de procedimientos de curado (p.ej. en adhesivos o resinas), el pavonado decorativo de madera y mucho más...
A pesar de su elevada potencia y su rendimiento, el aparato es sorprendentemente compacto: Pequeña y ligera, la MH 550 posibilita un trabajo exento de cansancio y con el cable de 1,8 m de longitud ofrece también un amplio radio de acción para ello.
Para una máxima flexibilidad posible se suministran 3 toberas adaptadoras (tobera reflectora, tobera de punto y tobera plana): De esta manera se puede adaptar la forma de la corriente de aire a la correspondiente tarea.
La carcasa la hemos hecho de plástico rígido reforzado con fibra de vidrio e integrado componentes blandos de tacto agradable. Superficies de apoyo definidas posibilitan el empleo de instalación fija, también el aparato permite ser instalado y entonces encuentra un apoyo seguro a través de un estribo de sustentación regulable. Un potente elemento calefactor con refinada conducción de temperatura, cuida de una
temperatura constante en 2 niveles con un caudal de aire de 150 l/min.
Además, para que prácticamente nada pueda quemarse, posee para su seguridad una protección contra sobrecalentamiento.
Volumen de suministro:
1 Unid. Pistola de aire caliente MH 550
1 Unid. Tobera reflectora
1 Unid. Tobera de punto
1 Unid. Tobera plana
1 Unid. Estribo de sustentación
1 Unid. Instrucciones de servicio
Leyenda (Fig. 1):
- Carcasa
- Gancho desplegable
- Superficie de apoyo
- Protección contra calor
- Tobera de aire
- Interruptor On - Off de dos niveles
- Asidero
- Cable de red
- Estribo de sustentación
- Tobera reflectora
- Tobera plana
- Tobera de punto
Datos técnicos:
Temperatura de aire: Nivel I: 350°C, Nivel II: 550°C.
Tensión: 220-240 Volt\~ Potencia: Nivel I: 250 W, Nivel II: 500 W.
Cantidad de aire: aprox. 150 l/min
Masa: aprox. 500 g.
Dimensiones (LxAxH): 192 x 51 x 175 mm
Nivel de ruido: máx. 75 dB
¡La pistola de aire caliente sólo puede ser empleada en recintos cerrados!
Aparato de clase de protección II
Servicio de la pistola de aire caliente MH 550:
Por favor, antes del uso observe siempre las siguientes indicaciones de seguridad:
- La tobera de aire se calienta mucho durante el uso del aparato. ¡No tocarla! ¡Peligro de quemaduras!
- ¡Tras el uso extraer siempre la clavija de la red!
- ¡Emplee su pistola de aire caliente MH 550 sólo en entornos secos!
- ¡Evite una puesta en marcha involuntaria y jamás deje la pistola de aire caliente MH 550 en marcha sin supervisión!
- ¡Peligro de incendio!
- No trabaje con la pistola de aire caliente MH 550 en un entorno con riesgo de explosión, en el que se encuentren líquidos, gases o polvos inflamables: Los aparatos eléctricos generan chispas que pueden inflamar el polvo o los vapores.
Así pone en servicio la pistola de aire caliente:
- Enchufar la clavija de red
- Conectar el aparato por el interruptor (Pos. 6 Fig. 1). Puede operar el aparato con dos niveles de temperatura diferente. Para ello sólo seleccionar la posición adecuada del interruptor I o II. De esta manera puede adaptar de forma óptima la temperatura a la tarea y a los materiales.
- Tras finalizar el trabajo con su pistola de aire caliente, desconectar nuevamente el aparato por el interruptor.
Atención:
¡Al depositar el aparato observe que la tobera puede estar muy caliente! ¡Por favor, dejar enfriar imprescindiblemente la tobera
y asegurar de que no se produzca ningún contacto con materiales inflamables!
Atención:
¡Por favor, observe que la entrada de aire y la tobera siempre estén libres y que no se encuentre suciedad en ellas! Esta puede impedir el caudal de aire y conducir a una sobrecarga del aparato.
Sustituir, o bien colocar las toberas adaptadoras suministradas:
Atención:
Extraiga la clavija del aparato eléctrico de la caja de enchufe antes de realizar ajustes en el aparato, cambiar accesorios o guardarlo. Esta medida de precaución impide un arranque involuntario del aparato.
¡Durante el servicio no tocar la tobera que se encuentra en el aparato! ¡Peligro de que-maduras!
¡Por favor, observe que el aparato tras su desconexión necesita una fase de enfriamiento!
Las tres toberas adicionales contenidas en el volumen de suministro, posibilitan por su formato especial la forma del chorro de aire adecuada al trabajo. Para ello simplemente se colocan o bien retiran, de acuerdo a la finalidad de aplicación, así como se muestra en la Fig. 2.
Posicionamiento de la pistola de aire caliente
Depositar la pistola de aire caliente MH 550
En la carcasa se han previsto pequeñas elevaciones (Pos. 3 Fig.1), sobre las cuales se puede depositar la pistola. Estas cuidan que el chorro de aire siempre sea dirigido algo hacia arriba. ¡Por favor, observe que con el empleo de determinadas toberas adaptadoras se puede producir un contacto entre la superficie de apoyo y la tobera!
¡Aquí existe peligro de incendio y carbonización!
Instalar la pistola de aire caliente MH 550 (Fig. 3):
Por favor, inmovilizar el estribo de sustentación a ambos lados en la ranura de ventilación así como puede verse en la Fig. 3. De este modo se puede instalar el aparato como se muestra en la ilustración. El chorro de aire señala hacia arriba. Así p.ej. se puede sujetar y procesar una pieza con ambas manos.
Colgar la pistola de aire caliente MH 550
En la parte superior de la carcasa existe un gancho desplegable, véase Fig. 4. Aquí se puede enganchar y colgar la MH 550, así p.ej. en un tirante elástico de resortes.
Limpieza y conservación:
Atención:
Antes de realizar cualquier trabajo de mantenimiento, limpieza o reparación fundamentalmente extraer la clavija de la red. ¡Si la clavija de red permanece en la caja de enchufe, existe el peligro de una descarga eléctrica!
Encargue la reparación de su aparato eléctrico sólo a personal profesional calificado y sólo con recambios originales. De esta manera se asegura que se mantiene la seguridad del aparato.
Controle regularmente el conductor de co- nexión del aparato eléctrico y en caso de daños encargue su renovación a personal profesional calificado. Accidentalmente puede producirse una carbonización del ais- lamiento del cable. ¡Esto puede provocar una descarga eléctrica o un cortocircuito! ¡Existe el peligro de una descarga eléctrica! ¡Peligro de vida!
Con excepción de una limpieza ocasional, el aparato está ampliamente exento de
mantenimiento. Para la limpieza se debe observar lo siguiente:
Para una larga vida útil, tras cada uso, debe limpiar el aparato con un paño suave, una escobilla de mano o un pincel. La limpieza exterior de la carcasa puede entonces ser realizada con un paño suave, eventualmente humedecido o con un pincel. En este caso se puede emplear un jabón suave u otro producto de limpieza apropiado. Se deben evitar los productos de limpieza con contenido de alcohol o disolventes (p.ej. bencina, alcoholes de limpieza etc.), debido a que estos puede atacar las piezas de plástico.
Más allá de ello no es necesaria ninguna actividad especial de mantenimiento.
Eliminación:
¡Por favor, no desguace el aparato con los residuos domésticos! El aparato contiene materiales que pueden ser reciclados. Para consultas al respecto diríjase por favor a su empresa local de eliminación de residuos u otras instalaciones comunales apropiadas.
Declaración de conformidad CE
Nombre y dirección del fabricante:
PROXXON S.A.
6-10, Härebierg
L-6868 Wecker
Denominación de producto: MH 550
Artículo N°: 27130
Declaramos bajo exclusiva responsabilidad, que este producto cumple las siguientes normas y documentos normativos:
Directiva de baja tensión UE 2006/95/CE
Directiva de compatibilidad electromagnética UE 2004/108/CE
Fecha: 03 de septiembre 2010
El delegado para la documentación CE es idéntico con el firmante.
