Producttype	Heteluchtpistool / Verfbrander
Merk	PROXXON
Model	MH 550
Luchttemperatuur (Niveau I)	350 °C
Luchttemperatuur (Niveau II)	550 °C
Voedingsspanning	220-240 V~
Vermogen (Niveau I)	250 W
Vermogen (Niveau II)	500 W
Luchtdebiet	150 l/min
Gewicht	Ongeveer 500 g
Afmetingen (L x B x H)	192 x 51 x 175 mm
Geluidsniveau	75 dB max
Kabellengte	1,80 m
Beschermingsklasse	II (dubbele isolatie)
Materiaal behuizing	Glasvezelversterkt kunststof
Meegeleverde mondstukken	Reflectormondstuk, Focusmondstuk, Vlakstraalmondstuk
Inbegrepen accessoire	Steunbeugel
Hoofdfuncties	Afbranden, Drogen, Solderen, Krimpen, Ontdooien, Lassen van kunststoffen
Veiligheid	Oververhittingsbeveiliging, Automatische uitschakeling bij overbelasting
Onderhoud en reiniging	Reinigen met een zachte doek en milde zeep; oplosmiddelen vermijden
Repareerbaarheid	Uitsluitend gebruik van originele PROXXON-onderdelen
Gebruiksomgeving	Alleen in gesloten en droge ruimtes

Veelgestelde vragen - MH 550 PROXXON

Hoe schakel ik het heteluchtpistool MH 550 in?

Sluit het apparaat aan en gebruik de aan/uit-schakelaar (stand I of II) om de temperatuur te kiezen. Het apparaat warmt snel op.

Welke temperaturen zijn beschikbaar?

Het apparaat biedt twee niveaus: Niveau I op 350 °C en Niveau II op 550 °C. Kies het niveau dat geschikt is voor uw werk.

Kan ik de MH 550 buitenshuis gebruiken?

Nee, het apparaat is ontworpen voor gebruik uitsluitend binnenshuis, in een droge omgeving. Niet blootstellen aan vocht.

Hoe vervang ik het mondstuk?

Koppel het apparaat los van de stroom en laat het afkoelen voordat u het mondstuk verwisselt. De mondstukken worden eenvoudig met de hand vastgeklikt en verwijderd (zie afbeelding 2 in de handleiding).

Wat moet ik doen als het apparaat oververhit raakt?

Het apparaat is voorzien van een thermische beveiliging die automatisch de stroom uitschakelt bij oververhitting. Laat het afkoelen voordat u het opnieuw gebruikt.

Welke accessoires worden meegeleverd?

De levering omvat: het heteluchtpistool, drie mondstukken (reflector, focus, vlakstraal), een steunbeugel en de gebruiksaanwijzing.

Hoe reinig ik het heteluchtpistool?

Gebruik na elk gebruik een zachte doek of een kwast. Voor hardnekkig vuil is milde zeep op een vochtige doek geschikt. Vermijd oplosmiddelen en alcohol.

Wat is het maximale vermogen?

Het maximale vermogen is 500 W op niveau II (550 °C). Op niveau I (350 °C) is het vermogen 250 W.

Kan ik het apparaat gebruiken om verf te verwijderen?

Ja, de MH 550 is perfect voor het verwijderen van verf en kit. Gebruik het juiste mondstuk (vlakstraal of reflector) en werk in een goed geventileerde ruimte.

Waar kan ik reserveonderdelen vinden?

Gebruik uitsluitend originele PROXXON-onderdelen. Neem contact op met uw dealer of de klantenservice van PROXXON.

GEBRUIKSAANWIJZING MH 550 PROXXON

Bij het lezen van de gebruiksaanwijzing pagina's met afbeeldingen uitklappen.

Dansk

DK 28

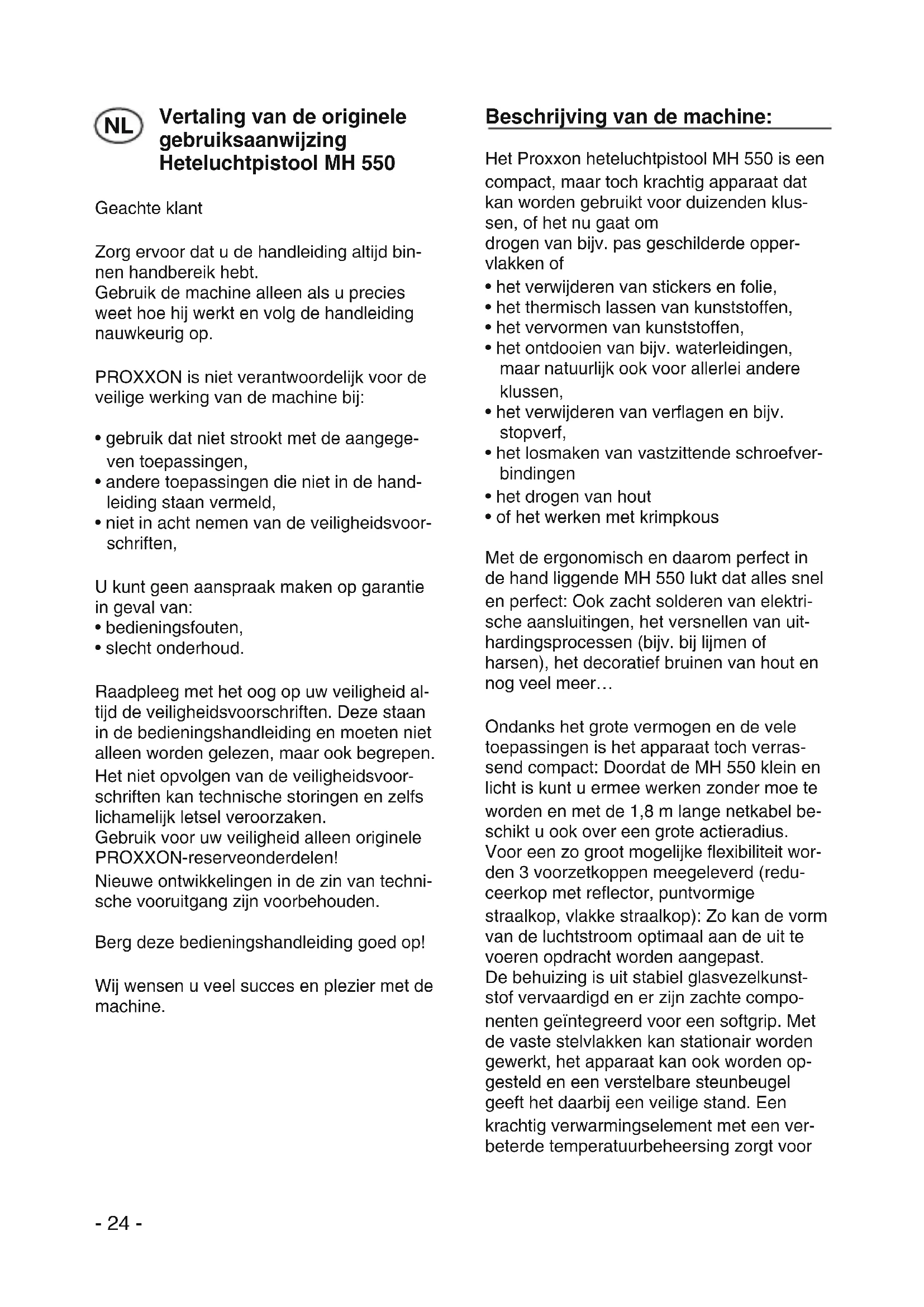

Vertaling van de originele gebruiksaanwijzing Heteluchtpistool MH 550

Geachte klant

Zorg ervoor dat u de handleiding altijd binnen handbereik hebt.

Gebruik de machine alleen als u precies weet hoe hij werkt en volg de handleiding nauwkeurig op.

PROXXON is niet verantwoordelijk voor de veilige werking van de machine bij:

• gebruik dat niet strookt met de aangegeven toepassingen,
• andere toepassingen die niet in de handleiding staan vermeld,
• niet in acht nemen van de veiligheidsvoorschriften,

U kunt geen aanspraak maken op garantie in geval van:

• bedieningsfouten,
• slecht onderhoud.

Raadpleeg met het oog op uw veiligheid altijd de veiligheidsvoorschriften. Deze staan in de bedieningshandleiding en moeten niet alleen worden gelezen, maar ook begrepen.

Het niet opvolgen van de veiligheidsvoorschriften kan technische storingen en zelfs lichamelijk letsel veroorzaken.

Gebruik voor uw veiligheid alleen originele PROXXON-reserveonderdelen!

Nieuwe ontwikkelingen in de zin van technische vooruitgang zijn voorbehouden.

Berg deze bedieningshandleiding goed op!

Wij wensen u veel succes en plezier met de machine.

Beschrijving van de machine:

Het Proxxon heteluchtpistool MH 550 is een compact, maar toch krachtig apparaat dat kan worden gebruikt voor duizenden klussen, of het nu gaat om drogen van bijv. pas geschilderde oppervlakken of

• het verwijderen van stickers en folie,
• het thermisch lassen van kunststoffen,
• het vervormen van kunststoffen,
• het ontdooien van bijv. waterleidingen, maar natuurlijk ook voor allerlei andere klussen,
• het verwijderen van verflagen en bijv. stopverf,
• het losmaken van vastzittende schroefverbindingen
• het drogen van hout
  • of het werken met krimpkous

Met de ergonomisch en daarom perfect in de hand liggende MH 550 lukt dat alles snel en perfect: Ook zacht solderen van elektrische aansluitingen, het versnellen van uit-hardingsprocessen (bijv. bij lijmen of harsen), het decoratief bruinen van hout en nog veel meer...

Ondanks het grote vermogen en de vele toepassingen is het apparaat toch verrassend compact: Doordat de MH 550 klein en licht is kunt u ermee werken zonder moe te worden en met de 1,8 m lange netkabel beschikt u ook over een grote actieradius.

Voor een zo groot mogelijke flexibiliteit worden 3 voorzetkoppen meegeleverd (reduceerkop met reflector, puntvormige straalkop, vlakke straalkop): Zo kan de vorm van de luchtstroom optimaal aan de uit te voeren opdracht worden aangepast.

De behuizing is uit stabiel glasvezelkunststof vervaardigd en er zijn zachte componenten geïntegreerd voor een softgrip. Met de vaste stelvlakken kan stationair worden gewerkt, het apparaat kan ook worden opgesteld en een verstelbare steunbeugel geeft het daarbij een veilige stand. Een krachtig verwarmingselement met een verbeterde temperatuurbeheersing zorgt voor

een constante temperatuur in 2 trappen bij een luchtdoorvoer van 150 l/min.

En om ervoor te zorgen dat er letterlijk niets kan aanbranden, is er voor uw veiligheid een oververhittingsbescherming aanwezig.

Leveringspakket:

1 heteluchtpistool MH 550
1 reflectorkop
1 puntvormige straalkop
1 vlakke straalkop
1 steunbeugel
1 bedieningshandleiding

Legenda (fig. 1):

1. behuizing
2. uitklapbare haak
3. draagvlak
4. warmtebeveiliging
5. luchtbuis
6. AAN/UIT-schakelaar
7. handgreep
8. netkabel
9. steunbeugel
10. reflectorkop
11. vlakke straalkop
12. puntvormige straalkop

Luchttemperatuur: trap I: 350°C, trap II: 550°C.

Spanning: 220-240 Volt \~ Vermogen: trap I: 250 W, trap II: 500 W.

Luchtvolume ca. 150 ltr/min Massa ca. 500 gr. Afmetingen (LxBxH): 192 x 51 x 175 mm Geluidsniveau: max. 75 dB

Het heteluchtpistool mag alleen in gesloten ruimtes worden gebruikt!

Beschermingsklasse II-apparaat

Werking van het heteluchtpistool MH 550:

Neem voor het gebruik altijd onderstaande veiligheidsaanwijzingen in acht:

• De luchtbuis wordt tijdens het gebruik heel warm. Niet aanraken! Verbrandingsgevaar!
• Na het gebruik de netstekker altijd uittrekken!
• Gebruik uw heteluchtpistool MH 550 alleen in een droge omgeving!
• Voorkom onopzettelijk inschakelen en laat het heteluchtpistool MH 550 nooit zonder toezicht draaien! Brandgevaar!
• Werk met het heteluchtpistool MH 550 niet in een explosieve omgeving waarin zich brandbare vloeistoffen, gassen of stofdeeltjes bevinden: elektrische apparaten brengen vonken voort die stof of dampen kunnen ontsteken.

En zo neemt u het heteluchtpistool in bedrijf:

1. Netstekker insteken
2. Apparaat via schakelaar (pos. 6 fig. 1) aanzetten, u kunt het apparaat met twee verschillende temperatuurtrappen gebruiken. Daarvoor gewoon de geschikte schakelstand I of II selecteren. Zo kunt u de temperatuur optimaal aan de opdracht en het materiaal aanpassen.
3. Als u klaar bent met het werken met uw heteluchtpistool, het apparaat weer met de schakelaar uitzetten.

Let op:

als u het apparaat neerlegt, moet u erop bedacht zijn dat de luchtbuis heel heet kan zijn! De buis altijd laten afkoelen en ervoor zorgen dat hij niet met brandbare materialen in aanraking komt!

Let op:

let erop dat de luchtinvoer en de buis altijd vrij zijn en dat er geen vuil in zit! Dit kan de luchtstroom blokkeren en tot overbelasting van het apparaat leiden.

Wisselen resp. opzetten van de meegeleverde straalkoppen:

Let op:

trek de stekker uit het stopcontact voordat u instellingen verandert, onderdelen verwisselt of het apparaat weglegt.

Deze voorzorgsmaatregel voorkomt het onopzettelijk starten van het apparaat.

Tijdens de werking niet de luchtbuis van het apparaat aanraken! Verbrandingsgevaar!

Let erop dat na het uitschakelen van het apparaat een afkoelfase vereist is!

Met de overige drie meegeleverde straal-koppen kan door de speciale vorm de geschikte vorm van de luchtstroom worden verkregen. Daarvoor worden ze naar gelang de toepassing op de buis gezet of er weer afgehaald, zoals aangegeven in fig. 2.

Neerzetten van het hetelucht - pistool

Neerzetten van het heteluchtpistool MH 550

Op de behuizing zijn kleine verhogingen (pos. 3 fig. 1) aangebracht, waarop het pistool kan worden neergezet. Deze zorgen ervoor dat de luchtstraal altijd iets naar boven gericht is. Let erop dat bij het gebruik van bepaalde straalkoppen, deze koppen in aanraking kunnen komen met de te bewerken oppervlakken! Hierbij bestaat brand- en smeulgevaar!

Opstellen van het heteluchtpistool MH 550 (fig. 3):

De steunbeugel aan weerszijden in de achterste luchtopeningen vastzetten zoals aangegeven in fig. 3. Dan kan het apparaat worden opgesteld zoals aangegeven in de afbeelding. De luchtstraal wijst naar boven. Zo kan een werkstuk bijv. met beide handen worden vastgehouden en bewerkt.

Ophangen van het heteluchtpistool MH 550

Aan de bovenkant van de behuizing bevindt zich een uitklapbaar haakje, zie fig. 4. Hier kan de MH 550 aan worden vastgehaakt en opgehangen, bijv. door middel van een op-rolsysteem.

Reiniging en verzorging:

Let op:

steeds de stekker uittrekken voordat onderhouds-, reinigings- of reparatiewerkzaamheden uitgevoerd worden. Als de stekker in het stopcontact zit, bestaat gevaar van elektrische schokken!

Laat het apparaat alleen door gekwalificeerde vakmensen repareren waarbij de originele reserveonderdelen worden gebruikt. Zo wordt gegarandeerd dat de veiligheid van het apparaat behouden blijft.

Controleer regelmatig de aansluitkabel van het elektrische apparaat en laat deze bij beschadiging door gekwalificeerde vakmensen vervangen. De isolatie van de kabel kan onopzettelijk gaan smeulen. Dit kan elektrische schokken of kortsluiting veroorzaken. Er bestaat gevaar voor elektrische schokken! Levensgevaar!

Het apparaat moet af en toe gereinigd worden en is verder bijna onderhoudsvrij. Bij de reiniging moet op het volgende worden gelet:

Het apparaat dient na ieder gebruik met een zachte doek, handveger of een penseel gereinigd te worden om een zo lang mogelijke levensduur te garanderen.

De buitenkant van de behuizing kan met een zachte, eventueel vochtige doek of een

penseel worden gereinigd. Daarbij mag milde zeep of een ander geschikt reinigingsmiddel worden gebruikt. Oplosmiddel- of alcoholhoudend reinigingsmiddelen (bijv. benzine, reinigingsalcohol etc.) moeten worden vermeden, omdat deze de kunststofonderdelen kunnen aantasten.

Daarnaast zijn geen bijzondere onderhoudswerkzaamheden vereist.

Verwijdering

De machine niet met het huishoudelijk afval verwijderen! De machine bevat waardevolle stoffen die kunnen worden gerecycleerd. Bij vragen hierover richt u zich tot uw lokale afvalverwijderingsbedrijf of andere gemeentelijke instellingen.

EG-conformiteitsverklaring

Naam en adres van de fabrikant:

PROXXON S.A.

6-10, Härebierg

L-6868 Wecker

Productaanduiding: MH 550

Artikelnr.: 27130

Wij verklaren alleen verantwoordelijk te zijn dat dit product met de volgende richtlijnen en normatieve documenten overeenstemt:

EU-laagspanningsrichtlijn 2006/95/EG

EU-EMC-richtlijn 2004/108/EG

Datum: 3 september 2010

De gevolmachtigde van de CE-documen -tatie is dezelfde persoon als de ondergetekende.
