MH 550 - Värmepistol PROXXON - Gratis bruksanvisning och manual

Produkttyp	Värmepistol / Värmeavdragare
Varumärke	PROXXON
Modell	MH 550
Lufttemperatur (Nivå I)	350 °C
Lufttemperatur (Nivå II)	550 °C
Matningsspänning	220-240 V~
Effekt (Nivå I)	250 W
Effekt (Nivå II)	500 W
Luftflöde	150 l/min
Vikt	Cirka 500 g
Mått (L x B x H)	192 x 51 x 175 mm
Ljudnivå	75 dB max
Kabellängd	1,80 m
Skyddsklass	II (dubbel isolering)
Husmaterial	Glasfiberförstärkt plast
Medföljande munstycken	Reflektormunstycke, fokusmunstycke, plattstrålemunstycke
Inkluderat tillbehör	Stödbygel
Huvudfunktioner	Avborttagning, torkning, lödning, krympning, avfrostning, svetsning av plast
Säkerhet	Överhettningsskydd, automatisk avstängning vid överbelastning
Underhåll och rengöring	Rengör med en mjuk trasa och mild tvål; undvik lösningsmedel
Reparerbarhet	Använd endast original PROXXON-reservdelar
Användningsmiljö	Endast i torra, slutna utrymmen

Vanliga frågor - MH 550 PROXXON

Hur tänder jag värmepistolen MH 550?

Anslut enheten, använd sedan strömbrytaren (läge I eller II) för att välja temperatur. Apparaten värms snabbt upp.

Vilka temperaturer finns tillgängliga?

Apparaten har två nivåer: Nivå I på 350 °C och Nivå II på 550 °C. Välj den nivå som passar ditt arbete.

Kan jag använda MH 550 utomhus?

Nej, apparaten är avsedd för endast inomhusbruk i torr miljö. Utsätt den inte för fukt.

Hur byter jag munstycke?

Före byte, koppla bort apparaten och låt den svalna. Munstyckena sätts på och tas av för hand (se illustration 2 i bruksanvisningen).

Vad gör jag om apparaten överhettas?

Apparaten är utrustad med ett överhettningsskydd som automatiskt stänger av strömmen vid överhettning. Låt den svalna innan du använder den igen.

Vilka tillbehör medföljer?

Leveransen innehåller: värmepistolen, tre munstycken (reflektor, fokus, plattstråle), en stödbygel och bruksanvisning.

Hur rengör jag värmepistolen?

Använd en mjuk trasa eller pensel efter varje användning. För envis smuts fungerar mild tvål på en fuktig trasa. Undvik lösningsmedel och alkohol.

Vilken är maxeffekten?

Maxeffekten är 500 W på nivå II (550 °C). På nivå I (350 °C) är effekten 250 W.

Kan jag använda apparaten för att ta bort färg?

Ja, MH 550 är perfekt för färgborttagning och borttagning av spackel. Använd lämpligt munstycke (plattstråle eller reflektor) och arbeta i ett väl ventilerat utrymme.

Var hittar jag reservdelar?

Använd endast originala PROXXON-reservdelar. Kontakta din återförsäljare eller PROXXONs kundtjänst.

BRUKSANVISNING MH 550 PROXXON

Vid läsning av bruksanvisningen, fall ut bildsidoma.

Česky

CZ 36

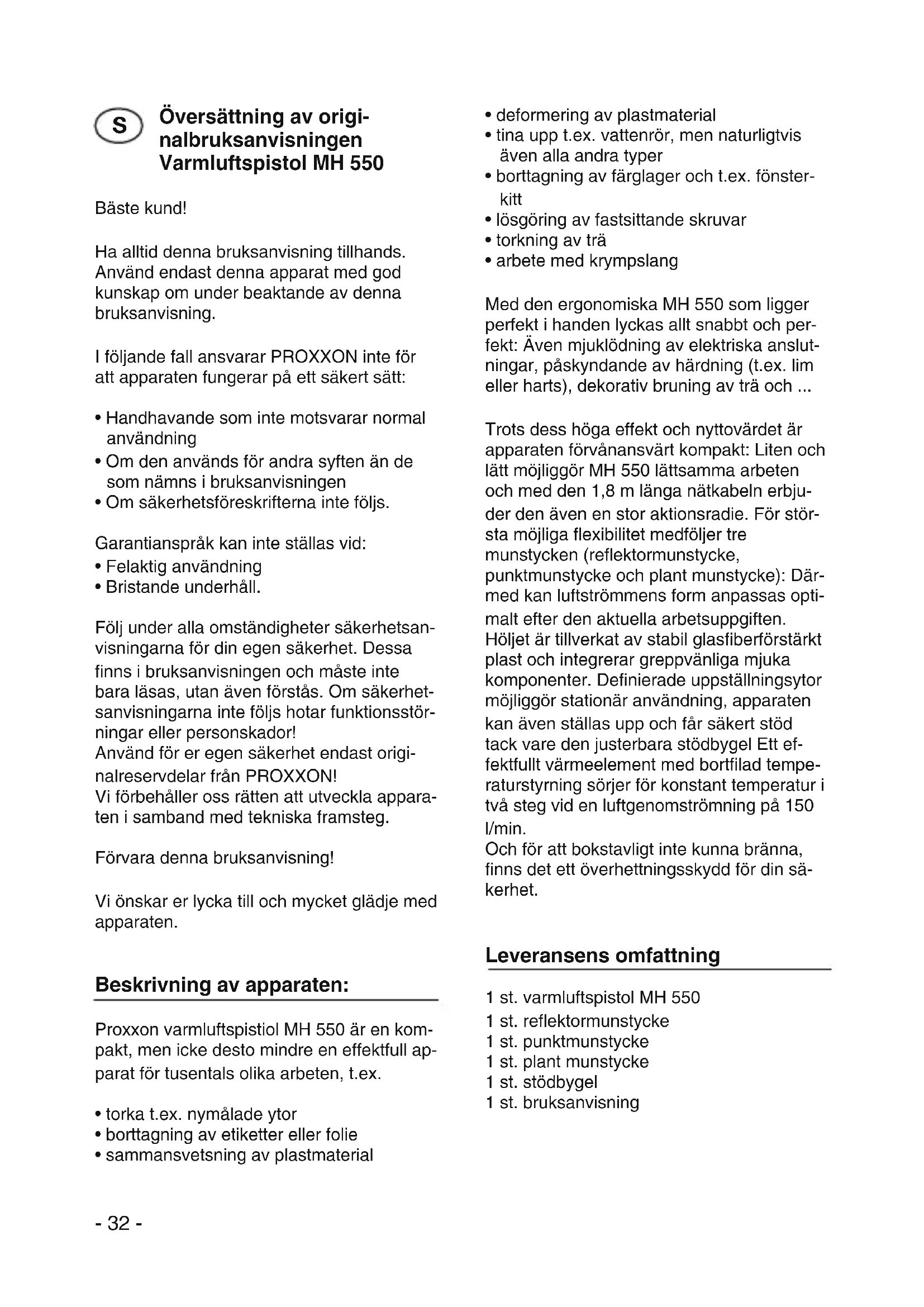

Översättning av originalbruksanvisningen Varmluftspistol MH 550

Bäste kund!

Ha alltid denna bruksanvisning tillhands. Använd endast denna apparat med god kunskap om under beaktande av denna bruksanvisning.

I följande fall ansvarar PROXXON inte för att apparaten fungerar på ett säkert sätt:

• Handhavande som inte motsvarar normal användning
• Om den används för andra syften än de som nämns i bruksanvisningen
• Om säkerhetsföreskrifterna inte följs.

Garantianspråk kan inte ställas vid:

• Felaktig användning
  • Bristande underhåll.

Följ under alla omständigheter säkerhetsanvisningarna för din egen säkerhet. Dessa finns i bruksanvisningen och måste inte bara läsas, utan även förstås. Om säkerhetsanvisningarna inte följs hotar funktionsstörningar eller personskador!

Använd för er egen säkerhet endast originalreservdelar från PROXXON! Vi förbehåller oss rätten att utveckla apparaten i samband med tekniska framsteg.

Förvara denna bruksanvisning!

Vi önskar er lycka till och mycket glädje med apparaten.

Beskrivning av apparaten:

Proxxon varmluftspistiol MH 550 är en kompakt, men icke desto mindre en effektfull apparat för tusentals olika arbeten, t.ex.

• torka t.ex. nymålade ytor
  • borttagning av etiketter eller folie
  • sammansvetsning av plastmaterial

• deforming av plastmaterial
- tina upp t.ex. vattenrör, men naturligtvis även alla andra typer
- borttagning av färglager och t.ex. fönsterkitt
- lösgöring av fastsittande skruvar
- torkning av trä
• arbete med krympslang

Med den ergonomiska MH 550 som ligger perfekt i handen lyckas allt snabbt och perfekt: Även mjuklödning av elektriska anslutningar, påskyndande av härdning (t.ex. lim eller harts), dekorativ bruning av trä och ...

Trots dess höga effekt och nyttovärdet är apparaten förvånansvärt kompakt: Liten och lätt möjliggör MH 550 lättsamma arbeten och med den 1,8 m långa nätkabeln erbju- der den även en stor aktionsradie. För stör- sta möjliga flexibilitet medföljer tre munstycken (reflektormunstycke, punktmunstycke och plant munstycke): Där- med kan luftströmmens form anpassas opti- malt efter den aktuella arbetsuppgiften. Höljet är tillverkat av stabil glasfiberförstärkt plast och integrerar greppvänliga mjuka komponenter. Definierade uppställningsytor möjliggör stationär användning, apparaten kan även ställas upp och får säkert stöd tack vare den justerbara stödbygel Ett ef- fektfullt värmeelement med bortfilad temperaturstyrning sörjer för konstant temperatur i två steg vid en luftgenomströmning på 150 l/min.

Och för att bokstavligt inte kunna bränna, finns det ett överhettningsskydd för din säkerhet.

Leveransens omfattning

1 st. varmluftspistol MH 550
1 st. reflektormunstycke
1 st. punktmunstycke
1 st. plant munstycke
1 st. stödbygel
1 st. bruksanvisning

Förklaring (bild 1)

1. Hölje
2. Fällbara krokar
3. Anliggningsyta
4. Värmeskydd
5. Luftmunstycke
6. Strömbrytare med två steg
7. Handtag
8. Nätkabel
9. Stödbygel
10. Reflektormunstycke
11. Plant munstycke
12. Punktmunstycke

Tekniska data:

Lufttemperatur: Steg I: 350 °C

Steg II: 550 °C

Spänning: 220-240 Volt \~

Effekt: Steg I: 250 W

Steg II: 500 W

Luftmängd: ca 150 liter/min

Vikt: ca 500 g

Mått (LxBxH): 192 x 51 x 175 mm

Bullernivå: max 75 dB

Varmluftspistolen får endast användas i stängda utrymmen!

Skyddsklass II-apparat

Använda varmluftspistol MH 550:

Beakta alltid följande säkerhetsanvisningar före användning:

• Luftmunstycket blir mycket varmt vid användning. Rör ej! Risk för brännskador!
• Dra alltid ur nätkontakten före användning!

• Använd varmluftspistolen MH 550 endast i torr omgivning!

• Undvik oavsiktlig idrifttagning och låt aldrig varmluftspistolen MH 550 vara igång utan avsikt! Brandrisk!

• Arbeta inte med varmluftspistolen MH 550 i explosiv miljö, där det finns brännbara vätskor, gaser eller damm: Elektriska apparater alstrar gnistor som kan antända damm eller ångor.

Så här använder du varmluftspistolen:

1. Sätt i kontakten
2. Starta apparaten med brytaren (pos. 6, fig. 1). Varmluftspistolen har två olika temperatursteg. Välj helt enkelt bara lämplig brytarställning, I eller II. Därmed kan du anpassa temperaturen optimalt efter arbetsuppgift och material.
3. När du är färdig med arbetet med varmluftspistolen stängs den åter av med brytaren.

Observera:

Observera att munstycket kan vara mycket hett när du lägger ner apparaten! Låt absolut munstycket svalna och kontrollera att det inte har kontakt med antändliga material!

Observera:

Se alltid till att luftintaget och munstycket är fria och att det inte finns någon smuts i dem! Detta kan förhindra luftströmmen och leda till överbelastning av apparaten.

Byte eller påsättning av medföljande munstycken:

Observera:

Ta alltid ut kontakten från eluttaget innan du gör inställningar på apparaten, byter tillbehörsdelar eller lägger undan apparaten. Denna säkerhetsåtgärd förhindrar oavsiktlig start av apparaten.

Rör inte vid munstycket som sitter på apparaten under drift! Risk för brännskador!

Observera att apparaten måste svalna efter att den stängts av!

De tre extra munstyckena som medföljer till apparaten möjliggör genom sina speciella former anpassning av luftstrålen efter arbetet. Dessa sätts enkelt på eller tas av beroende på användningssyfte, så som fig. 2 visar.

Positionering av varmluftspistolen

Lägga ner varmluftspistol MH 550

På höljet finns små upphöjningar (pos. 3, fig. 1), på vilka pistolen kan läggas på. Dessa ser till att luftstrålen alltid är riktad något uppåt. Observera att vid användning av vissa munstycken kan munstycket komma i kontakt med ytan! Det föreligger risk för brand och brännmärken!

Uppställning av varmluftspistol MH 550 (fig. 3):

Lås stödbygeln på båda sidorna i de bakre ventilationsskårorna så som fig. 3 visar. Då kan apparaten ställas upp så som bilden visar. Luftstrålen pekar uppåt. Därmed kan t.ex. ett arbetstycke hållas och bearbetas med båda händerna.

Hänga upp varmluftspistolen MH 550:

På höljets ovansida finns det en utfällbar krok, se fig. 4. Här kan MH 550 hakas fast och hängas upp, t.ex. på en fjäder.

Rengöring och skötsel:

Observera:

Ta alltid ut kontakten före alla typer av underhålls-, rengörings- och reparationsarbeten. Om kontakten sitter i eluttaget föreligger risk för elstöt!

Låt endast kvalificerad fackpersonal reparera apparaten och endast med originalreservdelar. Därmed säkerställs att apparatens säkerhet bibehålls.

Kontrollera regelbundet strömkabeln på elektriska apparater och lämna in apparaten till kvalificerad fackpersonal för byte om den uppvisar skador. Kabelns isolering kan brännas bort av misstag. Detta kan orsaka elstöt eller kortslutning! Det föreligger risk för elstöt. Livsfara!

Utöver enstaka rengöring är apparaten i stort sett underhållsfri. Beakta följande vid rengöring:

För att erhålla maximal livslängd bör apparaten alltid rengöras med en mjuk trasa, borste eller pensel efter användning. Höljets yttre kan då rengöras med en mjuk, eventuellt fuktig trasa eller en borste. För detta får mild tvål eller ett annat lämpligt rengöringsmedel användas. Undvik rengöringsmedel som innehåller lösningsmedel eller alkohol (t.ex. bensin, rengöringssprit osv.) eftersom dessa kan angripa plastdelarna.

Därutöver krävs inte något särskilt underhåll.

Avfallshantering:

Apparaten får inte avfallshanteras som hushållsavfall! Apparaten innehåller värdefulla ämnen som kan återvinnas. Kontakta ditt lokala återvinningsföretag eller motsvarande kommunal förvaltning vid frågor angående avfallshanteringen.

EU-försäkran om överensstämmelse

Tillverkarens namn och adress:

PROXXON S.A.

6-10, Härebierg

L-6868 Wecker

Produktbeteckning: MH 550

Artikelnr: 27130

Vi förklarar under ensamt ansvar att denna produkt uppfyller följande riktlinjer och nor- mer.

EU:s lågspänningsdirektiv 2006/95/EG

EU:s EMK-direktiv 2004/108/EG

Datum: 3 september 2010

Befullmäktigat ombud för CE-dokumentation är identisk med undertecknaren.
