MANUALE UTENTE WQ9I MO1L UK WHIRLPOOL

Smaltimento corretto del vecchio frigorifero 66 66

COMPONENTI E FUNZIONI 67 67

COSA C'EDI NUOVO DIETRO LE PORTE 68 68

ISTRUZIONI DI INSTALLAZIONE 69 69

Per iniziare 69 69

Installazione Filtro Acqua. 69 69

Disimballare il frigorifero 69

Requisiti per il posizionamento. 70

Requisiti elettrici. 70 70

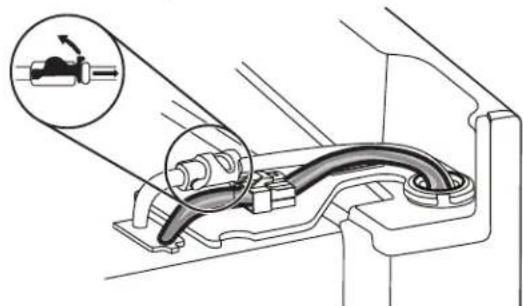

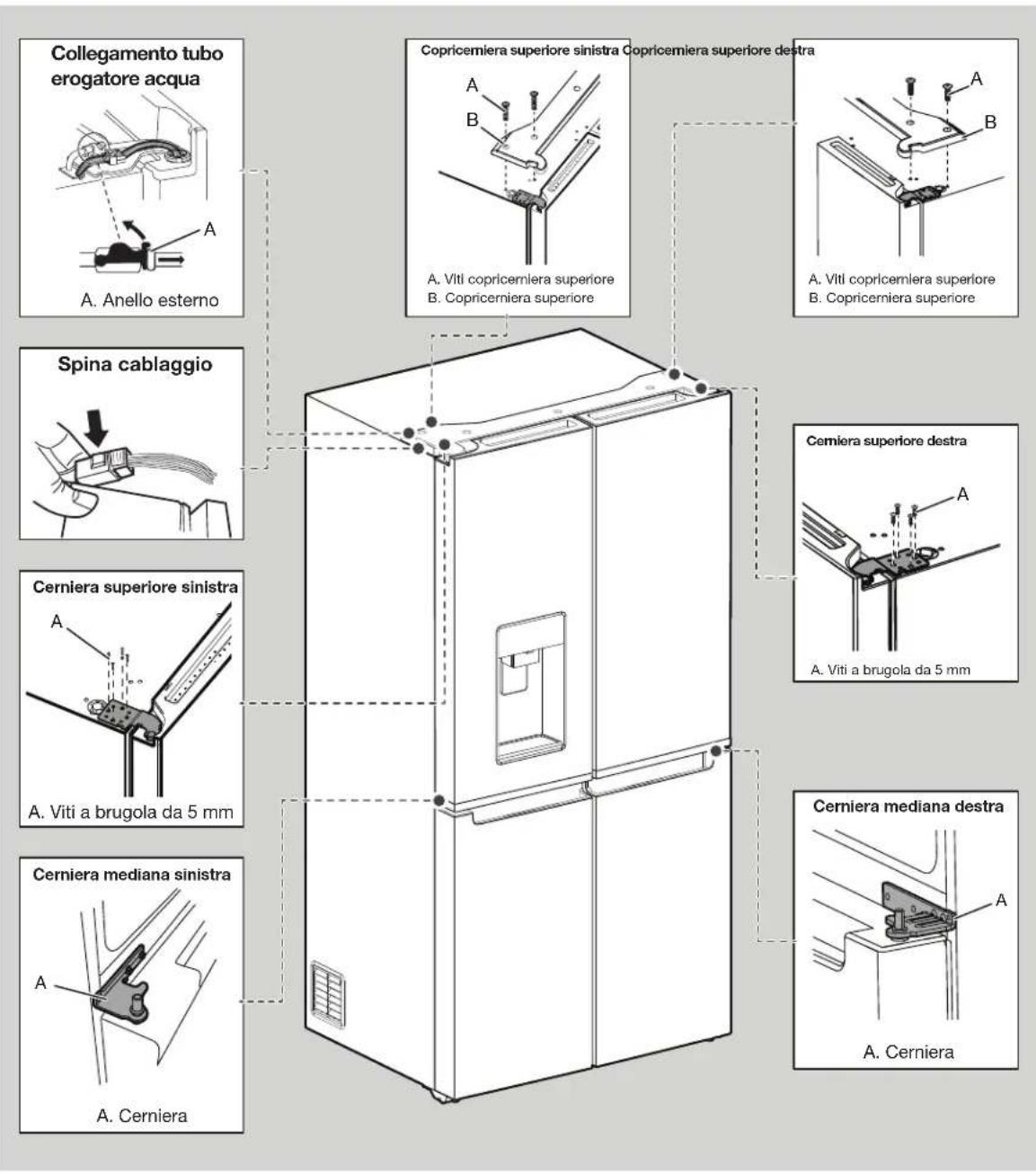

Rimuovere e sostituire le ported frigorifero 72 72

Rimuovere e sostuire la porta del congelatore/Flexi freeze 74

Messa in piano del frigorifero 75

Requisiti per l'alimentazione dell'acqua 75 75

Allaccio alla rete idrica. 75 75

FILTRIE ACCESSORI 77

Sistema di filtrazione dell'acqua 77 77

Accessori. 78 78

Servizio di assistenza 78 78

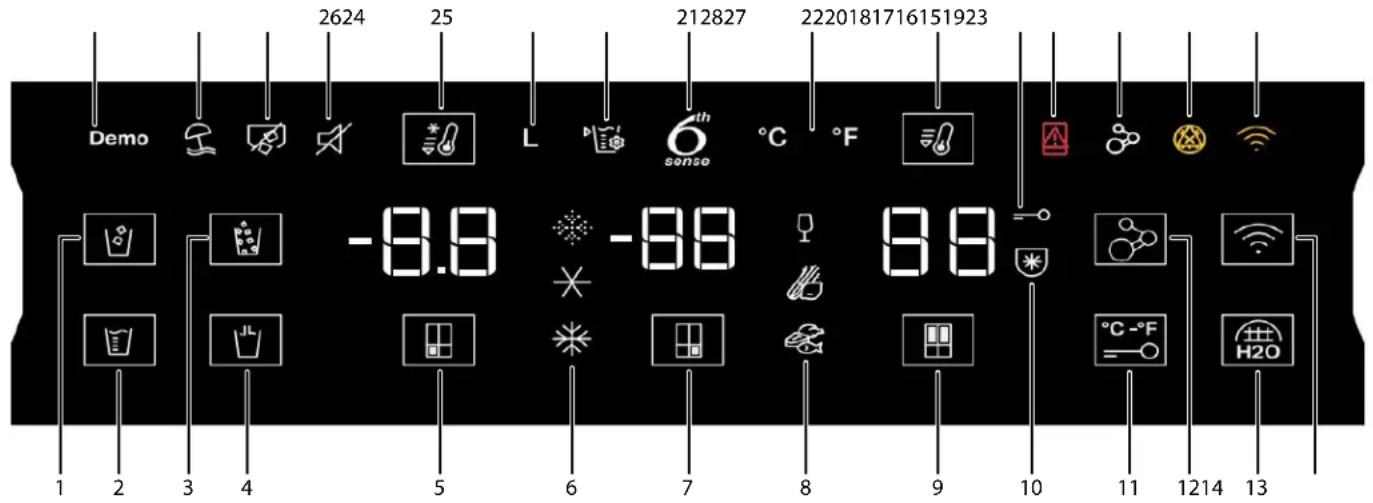

USO DEI COMANDI 79 79

Luce del frigorifero 81 81

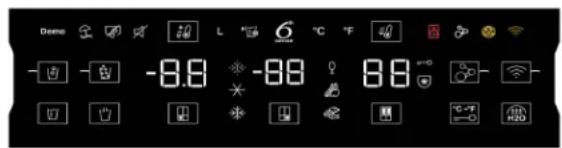

FUNZIONI DI CONNETTIVITA DEL FRIGORIFERO 81 81

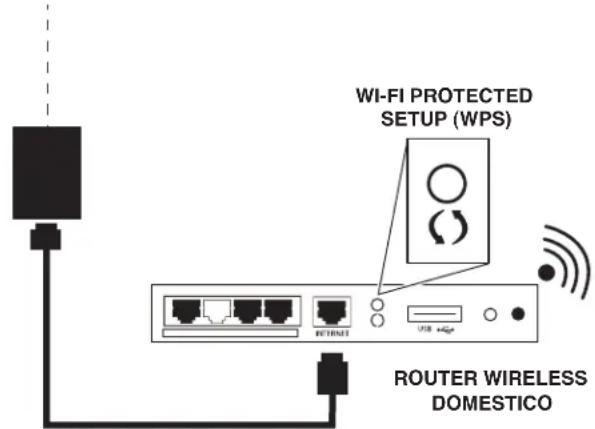

CONFIGURAIZIONEPER LA CONNECTIONE 82 82

Istruzioni per la configurazione automatica - Wi-Fi Protected Setup (WPS). 82 82

Erogatori di acqua e ghiaccio 83 83

USO DEL FRIGORIFERO 86 86

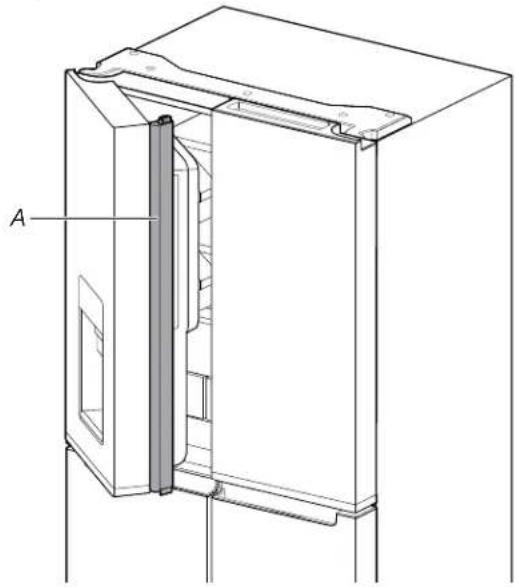

Apertura e chiusura delle porte 86

Macchina del ghiaccio e cestello del ghiaccio 87 87

RIPIANI, BALCONCINI E CASSETTI 88 88

Comparti del congelatore 89 89

Pulizia 90 90

Luci. 90 90

Inutilizzo e trasporto 90 90

RISOLUZIONE DEI PROBLEMI - MODELLI

CON CONNECTION A INTERNET 92

RISOLUZIONE DEI PROBLEMI 94 94

SCHEDA TECHNICA DELLE PRESTAZIONI 102 102

GARANZIA 104 104

SICUREZZA DEL FRIGORIFERO

La vostra sicurezza e quella degli altri sono della massima importanza.

Il presente manuale e l'apparecchio contengono numerousi messaggi per la sicurezza. Leggere e rispetto sempre tutti i messaggi per la sicurezza.

Questo è il symbolo di avviso di sicurezza.

Il significato informa di potenziali rischi che sono causare il decreso o ferite all'utente e ad altre persone.

Tutti i messaggi per la sicurezza sono preceduti dal symbolo di avviso di sicurezza e nella parola "PERICOLO" o "AVVERTENZA".

Queste parole significano:

APERICOLO

Se non si seguono immediatamente le istruzioni si rischia la morte o lesioni gravi.

AAVVERTENZA

Se non si seguono le istruzioni si rischia la morte o lesioni gravi.

Tutti i messaggi per la sicurezza segnalano quali sono i rischi potenziali, indicano come ridurre possibili lesions e spiegano casa cui o succedere se non si seguono le istruzioni.

ISTRUZIONI DI SICUREZZA

IMPORTANT DA LEGGERE E RISPETTARE

Prima di utilizzare l'apparecchio leggere le presenti istruzioni di sicurezza. Tenerle sempre a portata di mano per consultazioni future. Queste istruzioni e l'apparecchio stesso forniscono importanti avventenze di sicurezza, da osservare in agli momento. Il produttore declina agli responsabilità per il mancato rispetto di queste avventenze di sicurezza, per un uso improprio dell'apparecchio o per una errata regolazione dei comandi.

I bambini molto piccoli (0-3 anni) devono essere tenuti lontano dall'apparecchio. I bambini piccoli (3-8 anni) devono essere tenuti lontano dall'apparecchio, a meno che non siano costamente sorvegliati. I bambini dagli 8 anni in su e le persone con capacità fisiche, sensoriali o mentali ridotte o con scarsa esperienza e conoscenza possono utilizzato quello apparecchio solo se sono sorvegliati o se hanno ricevuto istruzioni per un uso sicuro e ne comprehendono i pericoli. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini, a meno che non siano sorvegliati da adulti. I bambini di età compresa tra 3 e 8 anni non devono caricare e scaricare gli apparecchi di refrigerazione.

USO CONSENTITO

ATTENZIONE: l'apparecchio non è destinato ad essereMESSO in funzione tramite un dispositivo di commutazione esterno, come un timer, o un sistema di comando a distanza separato.

Questo appearecchio è destinato ad essere utilizzato in applicazioni domestiche e similari quali: cucine per il personale di negozi, uffici e altri ambienti di lavoro; agriturismi; da clienti in hotel, motel, bed & breakfast e altri ambienti residenziali.

Questo appearecchio non è per uso professionale. Non usare l'apparecchio all'aperto.

La lampadina usata nell'apparecchio è progettata appositamente per elettrodomestici e non è adatta per l'illuminazione di ambienti domestici (Regolamento della Commissione Europea 244/2009).

L'apparecchio è progettato per funzionare in luoghi in cui la temperature ambiente è compresa negli intervalli seguenti, secondo la classe climatica indica sulla targhetta dati. L'apparecchio potrebbe non funzionare correttamente se lasciato a lungo a una temperatura che non rientra nei valori dell'intervallo specificato.

Classe climatica Temp. amb. (^)

SN:da 10a 32^ N:da 16a 32^

ST:da 16 a 38^ T:da 16 a 43^

Questo appearecchio è privo di CFC. Il circuito refrigerante contiene R600a (HC). Apparecchi con Isobutano (R600a): l'isobutano è un gas naturale alla的缘故, ma è inflammabile. Accertarsi pertanto che i tubi del circuito refrigerante non siano danneggiati, soprattutto durante lo svuotamento del circuito refrigerante.

AVVERTENZA: non danneggiare i tubi del circuito refrigerante dell'apparecchio.

AVVERTENZA:mantenere libere da ostruzioni le aperture di ventilazione dell'apparecchio o della struttura a incasso.

AVVERTENZA: non utilizzato mezzi meccanici, elettrici o chimici diversi da quelli raccomandati dal fabbricante per accelerare il processo di sbrinamento.

AVVERTENZA: non utilizzato o collocare dispositiivi elettrici all'interno dei comparti dell'apparecchio se non sono del tipo espessamente autorizzato dal fabbricante.

AVVERTENZA: le macchine per il ghiaccio e/o i distributori di acqua non collegati direttamente alla rete idrica devono essere riempiti solo con acqua potabile.

AVVERTENZA: le macchine del ghiaccio e/o i distributori di acqua automatici devono essere collegati a una rete idrica che eroghi escludivamente acqua potabile, con una pressione della rete idrica compresa tra 20 e 145 psi (1,4 e 10 bar).

Non conservare all'interno dell'apparecchio sostenze explosive quali bombolette spray con propellente inflammabile.

Non ingerire il liquido (atossico) contento negli accumulatori di freddo (in dotazione con alcuni modelli). Non mangiare cubetti di ghiaccio o ghiaccioli appena tolto dal congelatore per evitare il rischio di uszioni da freddo.

Per prodotti che prevedono l'utilizzo di un filtrò dell'aria all'interno di un copriventola accessibile, il filtrò delve essere sempre in posizione quando il frigorifero è in funzione.

Non conservare i contentitori in vetro con liquidi nel comparto congelatore perché potrebbero rompersi. Non ostruire la ventola (se presente) con alimenti. Dopao aver posizionato il cibo controllare che la porta dei comparti si chiuda correttamente, specialmente la porta del congelatore.

Le guarnizioni danneggiate devono essere sostituite il prima possibile.

Utilizzare il comparto frigorifero solo per conservare gli alimenti freschi e il comparto congelatore solo per conservare gli alimenti surgelati, congelare gli alimenti freschi e preparare cubetti di ghiaccio.

Evitare di conservare gli alimenti non imballati a diretto contatto con le superfici interne dei comparti degli alimenti freschi o del congelatore. Gli apparecchi potrebbero avere comparti speciali (compato alimenti freschi, contentitore zero grade, ecc). Se non specificato nell'apposto libretto del prodotto, possono essere rimossi, mantenendo prestazioni equivalenti.

Avvertenza: rischio di incendio/materiali infiammabili I comparti più appropriati dell'apparecchio in cui vanno conservati alimenti specifici, tenendo conto della diversa distribuzione della temperatura nei vari comparti dell'apparecchio, sono i seguenti:
- Comparto frigorifero: frutti tropicali, lattine, bibite, uova, salse, sottaceti, burro, marmellata, formaggio, latte, prodotti caseari, yogurt. èanche possibile conservare affettati, dolci, carne e pesce, cheesecake, pasta fresca, panna, budini e formaggi cremosi.
Cassetto frutta e verdura in fondo al comparto frigorifero: frutta e verdura (esclusi i frutti tropicali). Comparto raffreddamento: solo carne e pesce nel cassetto più freddo
- Comparto congelatore: adatto per congelare alimenti a temperatura ambiente e per conservare alimenti surgelati in quanto la temperatura è distribuita uniformamente nell'intero comparto. Gli alimenti acquistati surgelati hanno la data di scadenzaindicata sulla confezione. La data tiene conte del tipo di alimento conservato e deve pertanto essere rispetto tata. Gli alimenti congelati da freschi possono essere conservati per i seguenti periodi di tempo: da 1 a 3 mesi per formaggio, crostacei, gelato, prosciutto/ salsicce, latte, liquidi freschi; 4 mesi per le bistecche o tranci (manzo,agnello,maiale);6 mesi per burro o margarina, pollame (pollo,tacchino);8-12 mesi per la frutta (esclusi gli agrumi), carne arrosto (manzo, maiale,agnello), verdure. Rispetto are the date di scadenza degli alimenti riportate sulla confezione. Per evitare contaminazioni alimentari, atteneri a quanto segue:
- Lasciare aperta a lungo la porta cui cause un aumento significativo della temperature nei comparti dell'apparecchio.
- Pulire regolarmente le superfici che possono venire a contatto con gli alimenti e i sistemi di scarico accessibili.
- Pulire i serbatoi dell'acqua se non sono usati da 48 ore; lavare l'impianto dell'acqua collegato alla rete idrica se non si preleva l'acqua da 5 giorni.
- Conservare in frigorifero carne cruda e pesce in contentitori adatti, in modo che non entrino a fatto o gocciolino su altri alimenti.
La conservazione dello Spazio riconfigurabile deve avvenire come segue:
+10°C: vino bianco
+4^ frutta e verdura (esclusi i frutti tropicali)

0^ : solo carne e pesce

Tutti i setpoint除去 zero: alimenti congelati come per il vano congelatore

• I comparti surgelati a due stelle sono adatti per la conservazione di alimenti più surgelati, per conservare o preparare gelati e cubetti di ghiaccio.

• Non congelare alimenti freschi nei comparti a una, due o tre stelle.

• Se l'apparecchio per refrigerazione viene lasciato vuoto a lungo, spegnerlo, sbrinarlo, pulirlo, asciugarlo e lasciare la porta aperta per prevenir la formazione di muffe all'interno dell'apparecchio.

MONTAGGIO

L'apparecchio deve essere maneggiato e installato da due o più personne - rischio di lesions. Utilizzare quanti protettivi per disimballare e installare - rischio di tagli.

L'installazione, compresi eventuali allacciamenti idrici ed elettrici, e le riparazioni devono essere eseguite da un technician qualificato. Non riparare o sostituire una parte dell'apparecchio se non espessamente indicate nel manuale d'uso. Tenere i bambini lontano dal luogo di installmente.

Dopo aver disimballato l'apparecchio, assicurarsi che non sia stato danneggiato durante il trasporto. In caso di problemi, contattare il rivenditore o l'assistenza post-vendita più vicina. Una volta effettuata l'installazione, i rifiuti di imballaggio (plastica, polistirolo ecc.) devono essere collocati fuori alla portata dei bambini - rischio di soffocamento. L'apparecchio deve essere scollegato alla rete elettrica prima di qualsiasi operazione di installatione - pericolo di scossa elettrica. Durante l'installazione, assicurarsi che l'apparecchio non danneggi il cavo di alimentazione - rischio di incendio o scossa elettrica. Attivare l'apparecchio solo al termine dell'installazione.

Fare attenuation a non danneggiare i pavimenti (per es. parquet) durante lo spostamento dell'apparecchio. Installare l'apparecchio su un pavimento o su un supporto sufficientemente resistente per sostortare il peso e in un luogo adatto alle dimensioni e all'uso. Accertarsi che l'apparecchio non sia vicino a una fonte di calore e che i quattro piedini siano stabili e appoggiati sul pavimento, regolandoli come richiesto, e verificare che l'apparecchio sa perfettamente in piano utilizzato una livella a bolla d'aria. Attendere almeno due ore prima di accendere l'apparecchio per assicurarsi che il circuito refrigerante sia perfettamente funzionante.

AVVERTENZA: quando si posizione l'apparecchio, assicurarsi che il cavo di alimentazione non sia bloccato o danneggiato.

AVVERTENZA: per evitare pericoli dovuti all'institutà, si deve eseguire il posizionamento o fissaggio dell'apparecchio come da istruzioni del fabbricante. É vietato posizionare il frigorifero in un modo tale che le condutture metalliche di stufe a gas, le tubazioni del gas, i condotti dell'acqua o i cavi elettrici siano aicontatto con la parete posteriori del frigorifero (bobina condensatore).
Per garantire un'aeguata ventilazione, lasciare uno spazio su entrambi i lati e sopra l'apparecchio. La distanza tra la parte posteriore dell'apparecchio e la parete retrostante deve essere di 50~mm per evitare l'accesso alle superfici calde. Una riduzione di questo spazio aumento il consumo energetico del prodotto.
Se è necessario sostituire le porte, contattare il Centro Assistenza Tecnica.
Nel punto dei collegamenti tra la rete idrica e il raccordo o l'apparecchio deve essere montata una valvola di ritegno singola "approvata" o un'altro disposativo usualmente efficace per prevenir il ritorno di flusso con un grado di protezione pari ad almeno la categoria due per i liquidi.

AVVERTENZE ELETTRICHE

Deve essere possibile scollegare l'apparecchio alla rete elettrica staccando la spina se la spina è accessibile, oppure mediante un interrottore multipolare installato a monte della presa in conformità alle norme di cablaggio elettrico e l'apparecchio deve essere collegato a una presa di terra in conformità alle norme nazionali di sicurezza elettrica.
Non utilizzato prolonghe, prese multiple o adattatori. I componenti elettrici non devono essere accessibili all'utente dopo l'infallazione. Non utilizzato l'apparecchio quando si è bagnati o a piedi nudi. Non azionare l'apparecchio se presenta un cavo o una spina di alimentazione danneggiati, se non funziona correttamente o se ha subito danni o è caduto.
Se il cavo di alimentazione è danneggiato, deve essere sostituito con uno identico da parte del fabbricante, dal personale di assistenza o da una persona qualificata per evitare il rischio di scosse elettriche.
AVVERTENZA: Non collocare prese multiple o alimentatori portatili sul retro dell'apparecchio.

PULIZIA E MANUTENZIONE

AVVERTENZA: accertarsi che l'apparecchio sia spento e scollegato alla rete elettrica prima di effettuare qualiasi operatione di manutenzione; non utilizzato mai pulitori a vapore - rischio di scosse elettriche.

Nonutilizzare detergenti abrasivi o aggressivi come spray per vetri, polveri abrasive, liquidi inflammabili, cere per pulizia, detersivi concentrati, candeggina o detergenti contenti derivati del petrolio su parti in plastica, rivestimenti interni e porto o guarnizioni. Nonutilizzare asciugamani di carta, tamponi abrasivi o altri utensili per pulizia aggressivi.

SMALTIMENTO DEI MATERIALI DI IMBALLAGGIO

Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato con il symbolo del ricicchio.

Le varie parti dell'imballaggio devono pertanto essere smaltite in modo responsabile e nel piano rispetto delle norme locali vigenti in materia di smaltimento dei rifuti.

SMALTIMENTO DI ELETTRODOMESTICI

Questo apparecchio è realizato con materiali riciclabili o riutilizzabili. Smaltire in conformità alle norme locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l'ente locale competente, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale è stato acquisizzato l'apparechio. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Assicurandovi che questo prodotto sia smaltito correttamente, contribuirete ad evitare consequences negative per l'ambiente e la salute umana.

Il symbolo sul prodotto o sulla documentazione di accompagnamento indica cheesso nondeveseessere trattato come rifiuto domestico,ma devese sere portato in un apposto centro di raccolta per il riciclaggio delle apparacchiature elettriche ed elettroniche.

CONSIGLI PER IL RISPARMIO ENERGETICO

Installare l'apparecchio in un ambiente asciutto e ben ventilato lontano da qualsiasti fonte di calorie (per es. termosifone, fornello, ecc.) e in un luogo non esposto direttamente al sole. Se necessario, utilizzare una piatra isolante.

Per garantire una ventilazione adeguata seguire le istruzioni di installazione. Una ventilazione insufficiente sul retro del prodotto aumenta il consumo energetico e riduce l'efficienza del raffreddamento. L'apertura frequente della porta potrebbe causare un amento del consumo energetico. La temperature interna dell'apparecchio e il consumo di energia possono essere influenzatianche alla temperatura ambiente e alla posizione dell'apparecchio. L'impostazione della temperatura deve tenere conto di questi fatti.

Ridurre al minimo l'aperture della porta.

Quando si scongelano i cibi congelati, metterli in frigorifero. La Bassa temperatura dei prodotti surgelati raffredda il cibo in frigorifero. Lasciar raffreddare cibi e bevande caldi prima di riporli nell'apparecchio.

Il posizionamento dei ripiani in frigorifero non ha alcun impatto sull'uso efficiente dell'energia. Gli alimenti devono essere collocati sui ripiani in modo da garantire una corretta circolazione dell'aria (gli alimenti non devono toccarsi e deve essere mantenuta una distanza tra gli alimenti e la parete posteriore).

É possibile augmentare la capacité di conservazione dei cibi surgelati rimuovendo i cestelli e, se presente, il ripiano Stop Frost.

Eventuali rumori provenienti dal compressore non devono preoccupare in quanto sono da considerarsi normali come descrizione nella Guida Rapida del prodotto.

Smaltimento corretto del vecchio frigorifero

PERICOLO: Rischio di intrappolamento per i bambini. Prima di disfarsi del vecchio frigorifero o congelatore:

Togliere le porte.
- Lasciare in sede i ripiani in modo che i bambini non possano accedere disponibile all'interno.

AWVERTENZA

Pericolo di soffocamento

Rimuovere le porte del vecchio frigorifero.

La mancata osservanza di queste istruzioni cui essere causa di decesso o danni cerebrali.

IMPORTANTE: gli incidenti fallati che coinvolgono bambini che restano intrappolati negli elettrodomestici non appartagengono al passato. I frigoriferi abbandonati o buttati nelle discariche costituiscono alla più un pericolo,anche se lasciati "solo per quale giorno".Quando si decide di disfarsi del vecchio frigoriferero, seguire queste istruzioni per contribuire a evitare incidenti.

Informazioni importanti sullo smaltimento dei refrigeranti:

Smaltire il frigorifero in conformità alle normative nazionali e locali. I refrigeranti devono essere evacuati da un technique autorizzato in conformità alle procedure stabilite.

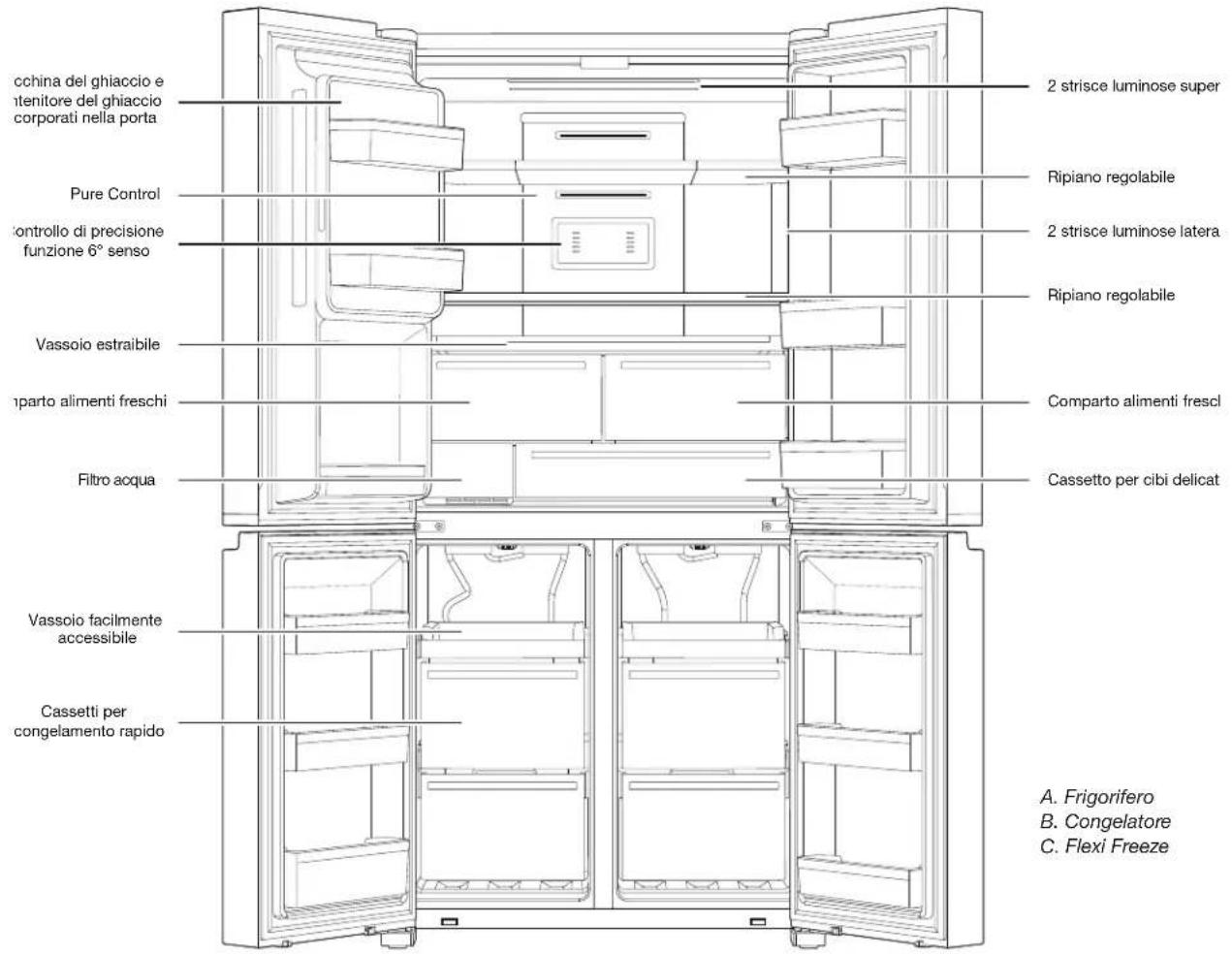

COMPONENTI E FUNZIONI

Capacità: controllare l'etichetta di classificazione sul retro del prodotto.

COSA C'É DI NUovo DIETRO LE PORTE

Cestello del ghiaccio In-Door-Ice

La macchina del ghiaccio e il cestello del ghiaccio si trovano nella porta, per potere accedere lavorate al ghiaccio erogato lasciando libero spazio prezioso all'internalo del frigo eaggiungere altri contentitori sulla porta per ricavare altre spazio utile.

Freeze Shield

Questa funzione riduce al minimo il passaggio dell'umidità agli alimenti surgelati e riduce il formarsi di bruciature da freddo.

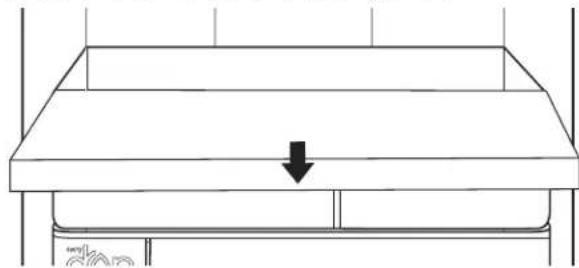

Vassoio estraibile

Questo ripiano estrabile a tutte la larghezza, è inserito tra i cassetti frutta e verdura e il ripiano più basso. É l'ideale per accogliere teglieasse con gli avanzi della cena, le scatole della pizza o i piatti da portata grandi.

Cassetti dispensa alimenti delicati

Per conservare alimenti come carni, preparazioni gastronomiche e bevande in un ambiente di raffreddamento ideale.

Erogatore acqua con funzione di erogazione calibrata

La funzione Measured Fill (Erogazione calibrata) consente di erogare il quantitativo desiderato di acqua filtrata in pratici incrementi di 0,2 L, 0,5 L e 1,0 L.

Luce a LED panoramicica

Diverse strisce di luci a LED all'interno del comparto frigorifero e congelatore e nei cassetti interni riducono al minimo le ombre e distribuiscono in maniera uniforme la luce in tutto il frigorifero.

Convertible Space

Selezionando tra più di 6 temperature preimposte è possibile passare da congelatore a frigorifero con un solo tocco e ricavare lo spazio desiderato in base alle esigenze del momento.

Pure Control

Funzione igienizzante con l'innovativo dispositivo che rilascia ozono per ridurre gli odori e prevenir la proliferazione dei batteri all'interno del frigo, migliorando la qualità dell'aria per un ambiente più sano.

ISTRUZIONI DI INSTALLAZIONE

Per iniziare

LISTA DI CONTROLLO PER L'INSTALLAZIONE

Corrente elettrica

AAVVERTENZA

Rischio di folgorazione

Inserire la spina in una presa con messa a terra.

Non rimuovere il polo di messa a terra.

Nonutilizzareun riduttore.

Nonutilizzareprolunghe.

La mancata osservanza di queste istruzioni cui essere causa di decesso, incendio o folgorazione.

Inserire la spina del frigorifero in una presa con messa a terra.

Porte

Se durante l'installazione occorre rimuovere le porte, vedere lesezioni "Rimuovere e sostuire le portedel frigorifero"e "Rimuovere e sostuire i frontali del cassetto congelatore".
La guarnizione delle porte isola completeness.
■ Il frigorifero è in piano. Regolare i piedini di livellamento in modo che siano aderenti al pavimento.
Le portes sono allineate in alto. (Usare la funzione Allineamento porte se necessario).

Controlli finali

Rimuovere tutti i materiali di imballaggio.
Impostare i comandi di temperatura sui valori consigliati.
Conservare le istruzioni e l'altra eventuale documentazione.
Per ricevere un'assistenza piùCompleta, si prega di registrar il prodotto su www.whirlpool.com.

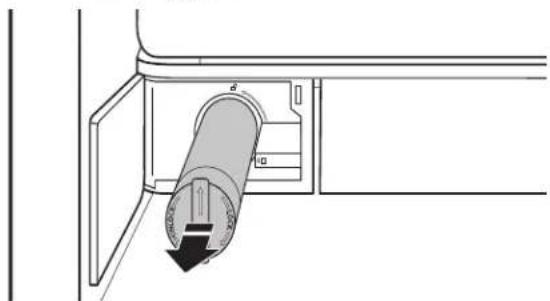

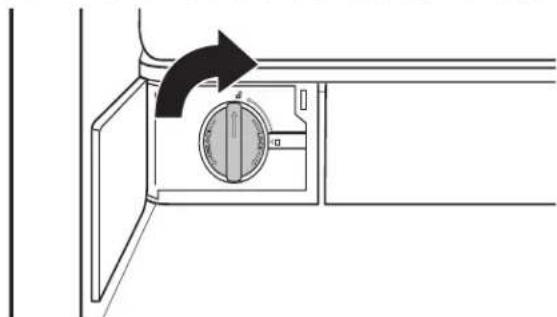

Installazione Filtro Acqua

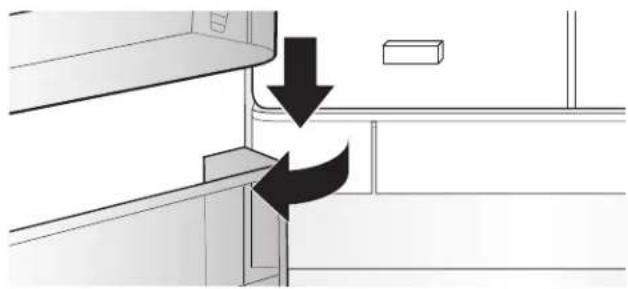

• Individuare il vano filtering acqua nel lato inferiore sinistro del comparto frigo. Premere sul lato destro dello sportello filtering per aprirlo.
  Allineare la freccia sul tappo del filtro acqua con la tacco intagliata nell'alloggiamento del filtrto e insertirlo.
• Una volta inserto il filtrro, ruotarlo in senso orario di 90^ ( 14 di giro) finché non si blocca in sede.
  Spingere lo sportello del filtrlo dell'acqua per chiuderlo.
  Fare scorrere 11,4 L d'acqua (3 gallon) nelsystemadi erogazione dell'acqua per espellere l'aria alla tubazione dell'acqua e impedire lo sgocciolamento dell'erogatore e/o evitare la fuoriuscita di un minor flusso d'acqua.
• Resettare il contatore del filtro utilizzando l'interfaccia utente. Vedere la procedura per resettare il filtrro nella sezione Uso dei comandi.

NOTA: se il filtro non è installato correttamente, il flusso d'acqua erogato sare inferiore e la produzione di ghiaccio sare più lenta. L'installazione non corretta del filtrro può inoltre perdite nell'alloggiamo del filtrro stesso.

Disimballare il frigorifero

AVVERTENZA

Pericolo peso eccessivo

Utilizzare due o più personne per spostare e installare il frigorifero.
In caso contrario possono verificarsi lesioni alla schiena o di altri tipo.

Consegra del frigorifero

E necessaria un'apertura porta minima di 838 mm (33"). Se l'apertura della porta è uguale o inferiore a 914 mm (36") occorre rimuovere le porte, il cassetto e le cerniere.

Caricare il frigo su un carrello dal lato in cui aprono le porte.

Quando si sposta il frigorifero:

Il frigorifero è pesante. Quando si sposta il frigorifero per la pulizia o l'assistenza, assicurarsi di coprir il pavimento con cartone o compensato per evitare di danneggiare il pavimento. Spostare sempre il frigorifero Maintainendo diritto. Non far ondegliare o far "camminare" il frigorifero quando si tenta di spostarlo per evitare di danneggiare il pavimento.

Rimuovere I'mballo

Rimuovere residui di nastro e colla delle superfici prima di accendere il frigorifero. Strofinare una piccola quantità di detergente liquido per piatti sull'adesivo con le dita. Sciacquare con acqua tiepida e asciugare.
Non usare strumenti affiliati, non strofinare alco, liquidi infiam-mabili o detergenti abrasivi per rimuovere il nastro o la colla. Questi prodotti possono danneggiare la superficie del frigorifero.
Smaltire/riciclare tutti i materiali di imballo.

Pulire prima dell'uso

Dopo aver rimioso tutti i materiali di imballo, pulire l'internalo del frigorifero prima di uso. Consultare le istruzioni per la pulizia nella sezione "Manutenzione del frigorifero".

Informazioni importanti da sapere sui ripiani e coperchi in vetro:

Non pulire i ripiani o i coperchi in vetro con acqua calda quando sono freddi. I ripiani e i coperchi possono rompersi se esposti a bruschi cambiamenti di temperatura o collsione, ad esempio urtandoli. Il vetro temperato si frantuma in tanti piccoli frammenti delle dimensioni di Sassolini. è normale. I ripiani e i coperchi in vetro sono pesanti. Usare entrambe le mani per rimuoverli per evitare di farli cadere.

Requisiti per il posizionamento

AVVERTENZA

Rischio di esplosione

Tenere lontano dal frigorifero materiali e vapori inflammabili, come per esempio la benzina.

La mancata osservanza di queste istruzioni cui èssere causa di decesso, esplosiono o incendio.

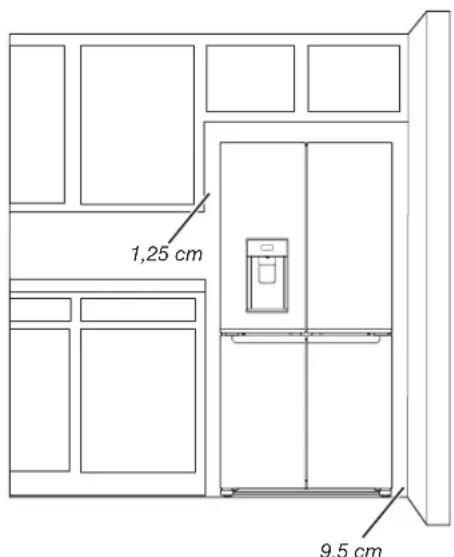

Per assicurare un corretto ricircolo d'aria intorno al frigorifero, lasciare uno spazio di 1,25 cm su ciascun lato e in alto. Lasciare uno spazio di 5 cm dileto il frigorifero. Se il frigorifero è dotato di una macchina del ghiaccio, lasciare più spazio sul retro per i collegamenti del circuito idraulico. Quando si installa il frigorifero accanto a una parete fissa, lasciare almeno 9,5 cm di spazio tra il frigoriferero la parete per consentire l'apertura della porta.

NOTA: quello frigorifero è destinato all'uso in ambienti con temperature comprese tra un minimo di 10^ e un massimo di 43^ . L'intervallo di temperatura ambiente consigliato per prestazioni ottimali, che riduce il consumo di energia elettrica e fornisce un raffreddamento superiore, è compreso tra 15^ e 32^ . Si raccomanda di non installare il frigorifero vicino a fonti di calore, come fornì o radiatori.

Requisiti elettrici

AAVVERTENZA

Rischio di folgorazione

Inserire la spina in una presa con messa a terra.

Non rimuovere il polo di messa a terra.

Nonutilizzareunridutlore.

Nonutilizzare prolonghe.

La mancata osservanza di queste istruzioni cui assere causa di decesso, incendio o folgorazione.

IMPORTANT: l'installazione e il collegamento elettrico devono essere eseguiti da un technician qualificato, in conformità alle istruzioni del fabbricante e conformmente alle norme locali vigenti in materia di sicurezza.

Il frigorifero è progettato per funzionare su un circuito separato da 220-240 Volt, 10 A, 50-60 Hz.
Assicurarsi che la tensione specificata sulla targhetto dati corrisponda a quella della rete domestica.
- Deve essere possibile disconnettere l'apparecchio dall'alimentazione elettrica disinserendo la spina oppure utilizzando un interrottore bipolare di reteippo a monte della presa.
Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da personale di assistenza o da una persona con qualifica analoga per evitare rischi.

Prima di spostare il frigorifero nella posizione definitiva è importante assicurarsi di disponre di un allaccimento elettrico idoneo.

Metodo di messa a terra racommando

Esclusivamente alimentazione CA 220-240 V 50 Hz, 220 V 60 Hz o 230/240 V 50 Hz da 10A con messa a terra.

Tipo B

TipE ed F

Tip N

Tipol

Tip M

Tip G

Per Australia e Nuova Zelanda:

Il vostro nuovo elettrodomestico è stato appositamente fabbricato per soddisfare tutte le Normative e condizioni australiane.

Alcuneindicazioninellestruczioni diinstallazionepossofonarf riferimentoarequisiti elettrici alaltri paesi,prestarequindi particolare attenzioneaqueste note specifiche.

L'apparecchio delve essere collegato esclusivamente a una presa CA 230/240 V 50 Hz da 10A con messa a terra.

Requisiti elettrici (solo per Gran Bretagna e Irlanda)

IMPORTANT: il frigorifero delve essere collegato a terra.

Sostituzione del fusibile

Se il cavo principale di quello frigorifero è dotato di una presa BS1363A da 13A, per la sostituzione del fusibile nella presa utilizzare un fusibile A.S.T.A. omologato BS 1362 e procedere come segue:

1. Rimuovere il coprifusabile (A) e il fusabile (B).
2. Inserire il nuovo fusibile da 13A nel coprifusibile.
3. Reinserire fusibile e coprifusibile nella spina.

IMPORTANTE: quando si cambia il coprificabile se deve rimettere in sedeanche il coprificabile. Se si perde il coprificabile,la spina nondeveseessereutilizzatafinoa quando non verrainstallato un coprificabile adatto.La posizione corretta èindicata dall'inserto colorato o alla "scritta" colorata in rilievo alla base della spina. Nei negoti di ricambi elettrici, sono disponibili coprificibili di ricambio.

A. Coprifusibile
B. Fusibile

Solo per la Repubblica d'Irlanda:

molto spesso sono applicabili le informazioni fornite per la Gran Bretagna, tuttavia viene utilizzato un terzo tipo di spina e relativa presa: a due poli con il polo di terra laterale.

Presa/spina (valide per entrambi i paesi)

Se la spina fornita in dotazione non è adatta alla propria presa, contattare il Servizio Assistenza per ulteriori istruzioni. Non tentare di cuiare da soli la spina. Questa operazione deve essere eseguita da un technician qualificato in conformità alle istruzioni del produttore e alle norme vigenti in materia di sicurezza.

Temperatura

L'apparecchio è progettato per il funzionamento in ambienti in cui la temperatura si compresa nei seguenti intervalli, a seconda della classe climatica riportata sulla targhetta dati. Il frigorifero potrebbe non funzioni correttamente se lasciatto a lungo a una temperatura che non rientra nei valori dell'intervallo specificato.

NOTA: Si consiglia di non installare il frigorifero vicino a una fonte di calore, come una stufa o un termosifone.

Classe climatica Temp. amb. (°C) Temp. amb. (°F)
SN Da 10 a 32 Da 50 a 90
N Da 16 a 32 Da 61 a 90
ST Da 16 a 38 Da 61 a 100
T Da 16 a 43 Da 61 a 110

Rimuovere e sostituire le porte del frigorifero

NOTA: misurare la larghezza dell'apertura porta per verificare se è necessario rimuovere le porte del frigorifero per portare in casa l'elettrodomestico. Se è necessario rimuovere le porte, seguire queste istruzioni.

IMPORTANT: se il frigorifero era più installato e deve essere trasportato all'esterno, spegnere il frigorifero prima di iniziare a rimuovere le porte. Staccare la spina del frigorifero o scollegare l'alimentazione di rete. Togliere gli alimenti e gli sportelli o balconcini rimovibili dalle porte.

Preparare gli attrezzi richiesti e leggere tutte le istruzioni prima di rimuovere le porte.

ATTREZZI RICHIESTI: chiave a brugola da 6 mm, chiave a brugola da 5 mm e cacciavite a croce n.2.

AVVERTENZA

Rischio di folgorazione

Scollegare l'alimentazione prima di rimuovere le porte.

La mancata osservanza di queste istruzioni cui essere causa di decesso o di folgorazione.

AVVERTENZA

Pericolo pesoccessivo

Utilizzare due o più personne per sollevare la porta del frigorifero.

In caso contrario possono verificarsi lesioni alla schiena o di altri tipo.

Rimuovere le portedel frigorifero

AVVERTENZA

Rischio di folgorazione

Scollegare l'alimentazione prima di rimuovere le porte. La mancata osservanza di queste istruzioni cui èssere causa di decesso o di folgorazione.

Rimuovere la porta destra

1. Staccare la spina del frigorifero o scollegare l'alimentazione di rete.
2. Tenere chiuse le porte del frigorifero fino a quando si è pronti per toglierle dal vano frigo sollevandole.

NOTA: sostenere la porta del frigorifero durante la rimozione delle cerniere. Non affidavitari ai magneti sulla guarnizione della porta per il sostegno della porta nelle situazione.

1. Con un cacciavite a croce, rimuovere il copricerniera superiore.
2. Utilizzando una chiave a brugola da 5 mm, rimuovere quattro viti alla cerniera superiore e tenerle da parte.

A. Vite copricerniera superiore

C. Viti a brugola da 5 mm

B. Copricemiera superiore

D. Cemiera superiore

1. Sollevare la porta del frigorifero dal perno della cerniera della parte mediana. La cerniera superiore viene via insieme alla porta.

Rimuovere la porta sinistra

IMPORTANT: i cablaggi per l'interfaccia passanoattraverso la cerniera della porta sinistra quindi devono essere scollegati prima di rimuovere la porta.

1. Con un cacciavite a croce, rimuovere il copricerniera superiore.

A. Vite copricerniera superiore
B. Copricerniera superiore

1. Scollegare le due spine del cablaggio situate nella parte superiore della cerniera porta.

2. Afferrare entrambi i lati delle spine del cablaggio. Con il pollice sinistro premere verso il basso per rilasciare il fermo e dividere lesezioni delle spine.

A. Spina cablaggio
B. Connettore di messa a terra

1. Scollegare il tubo dell'erogatore acqua situato nella parte superiore della cerniera porta. Tirare il fermaglio con decisione verso l'alto. Quindi estrarre il tubo dall'attacco.

NOTA: il tubo dell'erogatore d'acqua rimane attaccato alla porta sinistra del frigorifero.

1. Utilizzando una chiave a brugola da 5 mm, rimuovere quattro viti interne dalla cerniera superiore e tenerle da parte.

A. Viti a brugola da 5 mm
B. Cerniera superiore

NOTA: sostenere la porta del frigorifero durante la rimozione delle cerniere. Non affidavitari ai magneti sulla guarnizione della porta per il sostegno della porta quando si lavora.
5. Sollevare la porta del frigorifero dal perno della cerniera della parte inferiore. La cerniera superiore viene via insieme alla porta.

NOTA: potrebbe non essere necessario rimuovere le cerniere inferiori e i gruppi piedini frenati per far passare il frigorifero atraverso la porta.

Utilizzare una chiave a brugola da 6 mm e un cacciavite a croce n. 2 per rimuovere la cerniera mediana solo se necessario.

Sostituire la porta destra del frigorifero

1. Poggiare la porta destra sul perno della cerniera mediana.
2. Inserire il perno della cerniera superiore nel foro aperto sulla sommita della porta del frigorifero.
3. Utilizzato quattro viti a brugola da 5 mm, fissare la cerniera al vano. Non serrare completamente le viti.

Sostituire la porta sinistra del frigorifero

1. Poggiare la porta sinistra sul perno della cerniera mediana.
2. Utilizzato quattro viti a brugola da 5 mm, fissare la cerniera al vano. Non serrare completamente le viti.
3. Ricollegareicavi elettrici.

Spingere insieme le duesezioni della spina dei cablaggi.
■ Ricollegare il filo di terra alla vite della cerniera.

Passaggi finali

1. Serrare completeness le otto viti a brugola da 5 mm.
2. Rimontare i due copricerniera.

Rimuovere e sostuire la porta del congelatore/Flexi freeze

1. Tenere chiuse le porte del congelatore fino a quando si è pronti per toglierle dal vano.

NOTA: sostenere la porta del congelatore durante la rimozione delle cerniere. Non affidavitari ai magneti sulla guarnizione della porta per il sostegno della porta nelle situava.

Utilizzare un cacciavite a croce n. 2 e una chiave a brugola da 6 mm per rimuovere la cerniera centrale dal vano.

A. Cerniera mediana

• Sollevare la porta del congelatore dal perno della cerniera inferiore.

A. Cerniera inferiori

AAVVERTENZA

Rischio di folgorazione

Inserire la spina in una presa con messa a terra.

Non rimuovere il polo di messa a terra.

Nonutilizzareuriduttore.

Nonutilizzare prolonghe.

La mancata osservanza di queste istruzioni cui assere causa di decesso, incendio o folgorazione.

1. Inserire la spina in una presa con messa a terra.
2. Rimettere tutte le parti rimovibili e gli alimenti nei cassetti.

Messa in piano del frigorifero

1. Spostare il frigorifero nella posizione definitiva.
2. Ruotare i piedini frenati con la mano. Ruotarli in senso antiorario fino a quando i rulli si staccano dal pavimento ed entrambi i piedini frenati sono ben fissi sul pavimento. I piedini frenati evitano che il frigorifero venga avanti quando si aprono le porte.

A. Piedini frenati

IMPORTANTE: se occorre eseguire altre regolazioni che coinvolgono i piedini frenati, è necessario ruchtare entrambi i piedini frenati in modo uniforme per mantenere in piano il frigorifero.
3. Utilizzare una livella per controllare che i due bianchi e la parte anteriore e quella posteriori siano in piano.

Requisiti per l'alimentazione dell'acqua

Per usare l'erogatore acqua e la macchina del ghiaccio serve una rete idrica con pressione dell'acqua compresa tra 20 e 145 psi (138 e 1000 kPa). Per sapere qual è la pressione dell'acqua della rete idrica domestica rivolgersi a un idraulico autorizzato e qualificato.

NOTA: se la pressione dell'acqua è inferiore a quella richiesta, il flusso dell'acqua dall'erogatore potrebbe diminuire, oppure i cubetti di ghiaccio potrebbero essere vuoti o di forma irregularare.

Rete idrica con sistemas a osmosi inversa

IMPORTANTE: la pressione dell'acqua proveniente da un systema a osmosi inversa collegato alla valvola di ingresso del frigorifero deve essere compresa tra 20 e 145 psi (138 e 1000 kPa).

Se all'alimentazione di acqua fredda domestica è collegato un sistema di filtrazione acqua a osmosi inversa, la pressione dell'acqua in arrivato alsystema a osmosi inversa deve essere di almeno 40 - 60 psi (da 276 a 414 kPa).

• Verificare che ilhetto del sedimento del systema a osmosi inversa non sua intasato. Sostituire ilhetto se necessario.
• Dopo un utilizzo intenso attendere che il serbatoio di conservazione del systema a osmosi inversa si riempia. La capacité del serbatoio potrebbe essere insufficiente per le esigenze del frigorifero.

NOTA: si sconsiglia diutilizzare sistemi a osmosi inversa montati sul rubinetto.
- Se il frigorifero ha un filtro dell'acqua, la pressione dell'acqua potrebbe ridursi ulteriormente in combinazione con un sistema a osmosi inversa. Rimuovere il filtro dell'acqua. Vedere la sezione "Sistema di filtrazione dell'acqua".

Per sapere qual è la pressione dell'accua della rete idrica domestica rivolgersi a un idraulico autorizzato e qualificato.

Allaccio alla rete idrica

Prima di iniziare leggere tutte le istruzioni.

IMPORTANT:

■ collegare sostanto all'alimentazione dell'acqua potabile.

Non usare con acqua che non sia microbiologicamente sicura o di qualità nonnota alla un'adeguata disinfezione a monte o a Valle del systema. I sistemi certificati per la riduzione degli oocisti si sono utilizzare su acquè disinfettate che potrebbero contentere oocisti filtrabili.

la tubazione idraulica deve essere installata in conformita con l'International Plumbing Code e tutte le normative e ordinanzize locali.
I collegamenti in rame e PEX alla rete idrica domestica al frigorifero sono accettabili e aiutano ad evitare sapore e odore sgradevoli nell'acqua o nel ghiaccio. Controllare che non vi siano perdite. Se invece del rame si utilizzato tubi in PEX, si consiglia di utilizzare quanto segue: 2,14 m (7 ft) di PEX con guaina, 1,52 m (5 ft) PEX o 7,62 m (25 ft) PEX.
Installare i tubi solo in aree con temperature superiori a quello di congelamento.

Attrezzi richiesti:

Preparare gli attrezzi e le parti richieste prima di iniziare l'installazione.

Cacciavite a lama piatta
Chiavi aperte da 7/16" e 1/2" o 2 chiavi a rullino
■ Giradadi da 1/4"

NOTA: non usare una valvola del tipo a spillo o a ponte da 4,76 mm (3/16") in quanto riduce il flusso dell'acqua e si intasa più fácilmente.

Allaccio alla tubazione dell'acqua

IMPORTANTE: se il frigorifero è stato acceso prima di aver allacciato l'accua, disattivare la macchina del ghiaccio.

1. Staccare la spina del frigorifero o scollegare l'alimentazione di rete.
2. Chiudere la rete idrica principale. Aprire il rubinetto più vicino abbastanza a lungo per ridurre la pressione dell'acqua nella conduttura idrica.
3. Utilizzare una valvola di intercettazione da 3/4-14" o equivalente. Il frigorifero è dotato di un tubo di alimentazione per uso domestico con il kit di installmente, che si collega alla valvola di intercettazione e al frigorifero.

NOTA: l'elettrodomestico è dotato di kit di installatione idraulica. Per assicurare il correto collagenamento alla rete idrica, utilizzare materiale sigillante idoneo sul collagenamento. Controllare la tenuta del materiale signilante dopo quale ora di utilizzo.

A. Manicotto C. Tubo di rame (al frigorifero)
B. Dado D. Tubazione di alimentazione domestica

1. A Anything is possible collegare il tubo di rame alla valvola di intercettazione. Utilizzare una tubazione in rame flessibile di 1 / 4 (6.35 mm) di diametro esterno (O.D.) per collegare la valvola di intercettazione al frigorifero.

Assicurarsi di averare la lunghezza appropriata per il lavoro. Verificare che entrambé le estremità del tubo di rame siano tagliate diritte.
- Inserire il manicotto di compressione e il dato di compressione sopra il tubo di rame come indicate. Inserire l'estremità del tubo diritta nell'uscita fino in fondo. Avvitare il dato di compressione sull'uscita con una chiave a rullino. Non serrareccessamente.

A. Manicotto di compressione B. Dado di compressione

C. Tubo di rame

1. Collocare l'estremità libera del tubo in un recipiente o un lavabo e aprire il rubinetto della rete idrica per lavare il tubo finché l'acqua non esce limpida. Chiudere la valvola di intercettazione sul tubo dell'acqua.

NOTA: vuotare sempre la linea dell'acqua prima di effettuare il collegamento finale all'ingresso della valvola dell'acqua per evitare possibili malfunzionamenti della valvola dell'acqua.

1. Piegare il tubo di rame per avvincinarlo all'allacciamento del circuito idraulico che si trovato sul retro del frigorifero, come illustrato. Lasciare una serpentina di tubo di rame per consentire di estrarre il frigorifero dall'incasso o alla parete per le operazioni di manutenzione.

Allaccio al frigorifero

Seguire le istruzioni di collegamento specifiche del modello.

1. Rimuovere il cappuccio di plastica dall'ingresso sulla valvola dell'acqua. Applicare il tubo di rame all'ingresso della valvola con un dato e un manicotto di compressione, come illustrato. Serrare il dato di compressione. Non serrare eccessivamente. Provarare a tirare il tubo di rame per verificare che sia ben saldo.
2. Creare un anello di tubo come lunghezza di riserva per le operazioni di manutenzione. Evitare di formare pieghe quando si avvolge il tubo di rame. Fissare il tubo di rame al frigorifero con una fascetta a P.

A. Tubo di rame

B. Fascetta a P

C. Dado di compression

D. Manicotto di compressione

1. Aprire l'alimentazione dell'acqua verso il frigorifero e controllare che non vi siano perdite. Eliminare tutte le eventuali perdite.
2. Se si desidera produrre il ghiaccio, accendere la macchina del ghiaccio.

Note: Per la prima produzione di ghiaccio occorre attendere 24 ore. Eliminare le prime tre produzioni di ghiaccio. Per il riempimento completeness del cestello del ghiaccio occorrono tre giorni.

FILTRIE ACCESSORI

Sistema di filtrazione dell'acqua

Non usare con acqua che non sia microbiologicamente sicura o di qualità nonnota perché un'adeguata disinfezione a monte o a valle delsystema. I sistemi certificati per la riduzione degli oocisti si possono utilizzare su acquè disinfettate che potrebbero contentere oocisti filtrabili.

Sostituire e installare il filtro acqua

Il filtro acqua deve essere sostituito agli 6 mesi per una portata di flusso di 1,89-2,27 L/min (0,50 gpm-0,60 gpm) che filtrà 757 L (200 galloni) d'acqua.

Per ordinare un filtro di ricambio, contattateci. Vedere la sezione "Accessori" nella guida all'uso e alla manutenzione dell'utente per informazioni su come ordinare.

1. Per aprire, premere lo sportello del filtrlo acqua, che si trovava in basso a sinistra nel comparto frigorifero.

1. Girare ilhetto acqua e ruotarlo di 90^ in senso antiorario per sbloccarlo.

1. Estrarre il filtro dall'alloggiamento.

1. Rimuovere il tappo del filtrlo acqua dal filtrlo acqua da sostituire.

1. Applicare il tappo al nuovo filtrro. Assicurarsi di allineare le frece in modo che le scanalature sul filtrro siano allineate alle costole sul tappo filtrro.

1. Inserire il filtrone nell'alloggiamento.

1. Girare il filtro acqua e ruotarlo di 90^ in senso orario per bloccarlo in sede controllingo che le frece siano allineate.

1. Premere lo sportello del filtrlo acqua per chiuderlo.

1. Resettare il contatore del filtro utilizzato l'interfaccia utente. Vedere la procedura per resettare il filtro nella sezione Uso dei comandi.

Spiedistato delfittro acqua

Le spie di stato del filtro acqua aiutano a sapere quando è ora di键盘i.
I
I

• ORDER FILTER (giallo): è quasi ora diambiare ilhetto acqua. La spia "Order filter" (Ordinare ilhetto) è sempre accesa ma è spenta nel modo Showroom (Esposizione).
  ■ REPLACE FILTER (rosso): sostituire il filtro acqua. Durante l'erogazione dell'acqua, la dicitura "Replace Filter" (Sostituire il filtrò) lampeggia 7 volte e viene emesso un segnale sonoro per 3 volte.

NOTA: "REPLACE FILTER" rimane acceso fina a quando il过滤 non viene resettato nell'interfaccia utente (UI).

• RESET FILTER - Toccare il pulsante "Filter Reset" (Reset filtro) per 3 secondi per resettare il filtro dell'acqua. Il display esegue un conta alla rovescia di 3 secondi, quando l'icona lampeggia e viene emesso un segnale sonoro.

Sostituire e installare Pure Control

Si raccomanda di sostituire Pure Control agli 3 anni in quanto l'ozono tends a deteriorarsi con il tempo e l'effetto sulla conservazione dei cibi si riduce. All'inizio del ciclo di vita genera una media di 0,06 ppm.

Per ordinare e sostituire Pure Control, contattateci. Vedere la sezione "Accessori" per informazioni su come ordinare.

Accessori

Per ordinare gli accessori, rivolgersi al rivenditore presso cui è stato acquistato il frigorifero.

Servizio di assistenza

Prima di rivolgersi al servizio di assistenza consultare la sezione "Risoluzione dei problemi". Potrebbe permettere di risparmiare il costing della chiamata all'assistenza. Se il problema non è risolvibile, seguire queste istruzioni.

Se occorrono parti di ricambio

Per sapere dove trovare ricambi di fabbrica specifici localmente, rivolgersi al rivenditore presso cui è stato acquistato il frigorifero.

Garanzia

Per informazioni sulla garanzia contattare il rivenditore presso cui è stato acquistato il frigorifero.

Conservare quello manuale e la ricevuta d'acquisto insieme per futuro riferimento. Per usfu Frauire del servizio di garanzia è necessario fornire la prova d'acquisto o la data di installatione.

Scrivere le seguenti informazioni relative all'apparecchio per ricevere assistenza o manutenzione qualora ve ne fosse bisogno. Servirà il numero del modello e il numero di serie completi.

Queste informazioni sono riportate nell'etichetta con il modello e il numero di series, sulla parete interna del comparto alimenti freschi.

Nome del rivenditore

Numero di serie

Indirizzo

Numero di Telefono

Numero modello

Data di acquisto

Fare riferimento a whirlpool.eu per i contatti.

USO DEI COMANDI

I controlli touch si trovano sulla porta sinistra del frigorifero. Il pannello di controllo contiene informazioni sui vari pulsanti e indicatori. Gli indicatori di temperatura del frigorifero e del congelatore mostrano l'ultimo setpoint di temperatura.

29

1. PULSANTE E INDICATORE Cubed Ice (Ghiaccio a cubetti)
2. PULSANTE E INDICATORE Measured Fill (Erogazione calibrata)
3. PULSANTE E INDICATORE Crushed Ice (Ghiaccio tritato)
4. PULSANTE E INDICATORE Dispense Water (Eroga acqua)
5. PULSANTE E INDICATORE Comparto Freezer (Congelatore)
6. INDICATORI Freezer, Mild Freeze, Soft Freeze (Congelatore, Congelamento medio, Congelamento leggero)
7. PULSANTE E INDICATORE Convertible Space (Spazio riconfigurabile)
8. INDICATORI Wine, Veggie, Meat & Fish (Vino, Verdure, Carne e pesce)
9. PULSANTE E INDICATORE Comparto Refrigerator (Frigorifero)
10. INDICATORE Freeze Shield (Protezione gelo) per evitare le bruciature da freddo
11. PULSANTE Lock (Blocco) e Celsius/Fahrenheit
12. PULSANTE E INDICATORE Pure Control (Controllo igiene)
13. PULSANTE Water Filter Reset (Reset filtro acqua)

Il pannello di controllo si spegne automaticamente dopo un minuto di inattività. Per accendere il pannello di controllo, premere un pulsante qualiasi.

• Visualizzazione e regolazione dei setpoint di temperatura

Regolazione della temperatura del comparto alimenti freschi e congelatore:

Per praticità i comandi del frigorifero e del congelatore sono preimpostati in fabbrica.

Quando si installa il frigorifero per la prima volta assicurarsi che i comandi siano ancora impostati sui setpointi consigliati. I setpoint di fabbrica consigliati sono 3^ per il frigorifero e -18^ per il congelatore.

Quando si preme il pulsante Refrigerator (Frigorifero) o Freezer (Congelatore) si imposta la temperatura in base ai setpoint in gradi Celsius (^)

IMPORTANT:

■ attendere 24 ore prima di insere gli alimenti nel frigorifero. Se si inserisce lo alimenti prima che il frigorifero si ia raffreddato completeness, si potrebbero deteriorare.

NOTA: abbassare le temperature al di sotto dei setpoint consigliati non servira a raffreddare i comparti più rapidamente.

1. PULSANTE E INDICATORE Wi-Fi
2. INDICATORE Wi-Fi Error (Errrore Wi-Fi)
3. INDICATORE Replace Water Filter (Sostituire filtro acqua)
4. INDICATORE Replace Pure Control (Sostituire Pure Control)
5. INDICATORE Door Open (Porta aperta)
6. INDICATORE Lock (Blocco)
7. PULSANTE E INDICATORE Fast Cool (Raffreddamento rapido)
8. INDICATORE 6th Sense (6° Senso)
9. INDICATORE Celsius/Fahrenheit
10. INDICATORE Calibrate Fill (Calibrazione riempimento)
11. INDICATORE Liters (Litri)
12. PULSANTE E INDICATORE Fast Freeze (Congelamento rapido)
13. INDICATORE Sound Off (Suono disattivato)
14. INDICATORE Ice maker Off (Macchina del ghiaccio disattivata)
15. INDICATORE Modo Holiday (Vacanze)
16. INDICATORE Modo Demo

Se la temperatura del frigorifero o del congelatore è troppo elevata o troppo bassa, controllare che le prese d'aria non siano bloccate prima di regolare i comandi.
Le impostazioni consigliate dovrebbero essere idonee per il normale uso domestico. I comandi sono impostati correttamente se la temperature del latte o dei succhi di frutta è corretta e quando il gelato è solido.

NOTA: in aree come un garage, un seminterrato o una veranda potrebbero esseri umidità più elevata o temperature estreme. Potrebbe essere quindi necessario modificare la temperatura rispetto a quella consigliate, per adattarle a QUESTe condizioni.
- Attendere almeno 24 ore tra una regolazione e l'altra. Controllare di nuovo le temperature prima di procedere ad altre regolazioni.

NOTA: per alternare la visualizzazione della temperatura tra gradi Celsius e Fahrenheit, tenere premuti i tasti "Max Ice" (Congelamento massimo) e "Max Cool" (Raffreddamento massimo) per 3 secondi e il display della temperatura cambiera.

Controllo di precisione 6^th Sense (6^ Senso)

Il sensore 6^th Sense Precision Control (Controllo di precisione 6^th Sense [6^ Senso]) garantisce il controllo precisely e costante della temperatura per preservare più a lungo, nel modo più naturale, gli alimenti freschi. Quando rileva una variazione di temperature, il sensore attiva un compressore che ripristina rapidamente la temperatura originale.

Il sensore Controllo di precisione 6^th Sense ( 6^ Senso) riduce al minimo le fluttuazioni di temperature nel congelatore grazie ad un innovativo sistema di gestione della temperature. Le bruciature da freddo sui cibi congelati vengono limitate per preservare la qualità e il colore degli alimenti.

Impostazione del comparto configurable

La funzione di configurazione consente di commutare le temperature preimpostate per il comparto configurable.
Durante l'operazione nell'interfaccia utente viene visualizzata la temperature selezionata. Tenere premuto il pulsante dell'area configurable per 3 secondi per alternare tra i valori preimpostati di frigorifero e congelatore.

Simbolo Funzione Temperatura
*	Freezer (Congelatore)tradizione: alimenti giagsurgeli e alimenti freschi, massimo 12 mese	da -16°C a-22°C
*	Mild Freeze (Congelamento medio): Alimenti già surgeli, massimo 1 mese	-12°C
	Soft Freeze (Congelamento leggero): Alimenti già surgeli, massimo 1 settimana	-7°C
	Vino 10°C
	Verdure 4°C
	Carne e pesce 0°C

Quando si regolano i setpoint di temperatura,utilizzare\ questa tabella come guida:

CONDIZIONE REGOLAZIONE	ONE TEMPERATUREA
Frigorifero troppo freddo Impostazione frigorifero di un 1° in più
Frigorifero troppo caldo Impostazione frigorifero di un 1° in meno
Congelatore troppo freddo	Impostazione congelatore di un 1° in più
Congelatore troppo caldo/ troppoipo gliaccio	Impostazione congelatore di un 1° in meno

Fast Cool (Raffreddamento rapido)

La funzione Fast Cool (Raffreddamento rapido) è utile nei periodi di utilizzo intenso del frigorifero, quando è pieno o per temperature ambiente temporaneamente calde.

Per attivare la funzione Fast Cool (Raffreddamento rapido), tenere premuto il pulsante Refrigerator (Frigorifero) per 3 secondi. Quando la funzione è arrivata, l'icona di Fast Cool (Raffreddamento rapido) si accende. La funzione Fast Cool (Raffreddamento rapido) rimane accesa per 2 ore a meno che non venga disattivata manually.
Per disattivare manually la funzione Fast Cool (Raffreddamento rapido), tenere premuto il pulsante Temperatura Frigorifero per 3 secondi. L'icona di Fast Cool (Raffreddamento rapido) si spegne quando la funzione non è attivata.
Se si regola la temperatura del frigorifero, la funzione Fast Cool (Raffreddamento rapido) si disattiva automaticamente.

Fast Freeze (Congelamento rapido)

La quantità di cibo fresco (in kg) che può essere congelato in 24 ore è individata sulla targhetto dell'apparecchio.

Premere il pulsante Freezer (Congelatore) per 3 secondi (fino a quando I'indicatore Fast Freeze [Congelamento rapido] si accende), 30 ore prima diMETTERe alimenti freschi nel congelatore. Dopo aver posizionato gli alimenti freschi nel congelatore, 30 ore in modalità Fast Freeze (Congelamento rapido) sono generalmente sufficienti; dopo 50 ore la funzione si disattiva automaticamente.
Per disattivare manually la funzione Fast Freeze (Congelamento rapido), tenere premuto il pulsante Freezer (Congelatore) per 3 secondi. L'icona di Fast Freeze (Congelamento rapido) si disattiva.
- Quando si regola la temperatura del congelatore, la funzione Fast Freeze (Congelamento rapido) si disattiva automaticamente.

Modo Freeze Shield (Protezione gelo)

La funzione Freeze Shield (Protezione gelo) riduce al minimo il trasferimento dell'umidità agli alimenti congelati e riduce il verificarsi di bruciature da freddo. La funzione è attiva in qualiasi setpoint del congelatore e, per il companto configurable, in qualiasi setpoint del modo Freezer (Congelatore).

Modo Holiday (Vacanze)

Questa modalità è progettata per evitare che l'apparecchio sprechi energia nei periodi in cui non viene utilizzato regolarmente (ad esempio durante le ferie).

Selezionando esta funzione, la temperatura del comparto alimenti freschi verrà impostata automaticamente su 12^ .

Perutilizzare il modo Holiday (Vacanze),premere il pulsante corrispondente finché si accende Iindicatore corrispondente sul display.
Per uscire dal modo Holiday (Vacanze), premere il pulsante corrispondente finché l'icona non sare più accesa sul display.
Se si regola la temperatura del frigorifero, il modo Holiday (Vacanze) si disattiva automaticamente.

IMPORTANTE: se si selezione esta modalità, tutti gli alimenti e le bevande devono essere rimossi dal comparto frigorifero.

Segnali sonori attivi/disattivati

Tenere premuti i pulsanti "Filter Reset" (Resethetto) e "Pure Control" (Controllo igiene) per 3 secondi per attivare/disattivare il suono. Se si attiva il suono, l'icona SOUND (Suono) sul display si illumina.

Key Lock (Blocco chiave)

• Tenere premuto il pulsante Lock (Blocco) 3 secondi per attivare la funzione di blocco.
  ■ Per disattivare il blocco, tenere premuto il pulsante Lock (Blocco) per 3 secondi.

Quando è attiva la funzione di blocco tutte le interazioni con il pannello di controllo e le leve degli erogatori sonoignore, finché l'utente non sblocca il pannello di controllo. Questa funzione consente di evitare modifiche involontarie delle impostazioni.

Modo Demo

Questa funzione si utilizza quando il frigorifero è in esposizione in negazio o se si desidera disattivare il raffreddamento e tutte le altre funzioni (ad eccezione della luce interna).

Il modo Demo si può utilizzato quando si parte per una lunga vacanza. Vedere la sezione "Operazioni prima della vacanza e del trasloco" per le operazioni da compire quando si lascia il frigoriferro in questa modalità per lunghi periodi di tempo.

Se si attiva il modo Demo, sul display si illumina l'icona corrispondente.

Per attivare o disattivare il modo Demo, tenere premuti contemporaneamente i pulsanti "Measured Fill" (Erogazione calibrata) e "Water Filter Reset" (Reset filtro acqua) per 3 secondi.

Pure Control (Controllo igiene)

Il frigorifero è dotato di un generatore di ozono che si trovava al centro della colonna di aerazione. Pure Control (Controllo igiene) può essere attivato o disattivato.

• Quando la spia del pulsante Pure Control (Controllo igiene) è accesa, premere il pulsante per disattivare Pure Control. Usare il pulsante per attivare/disattivare Pure Control (Controllo igiene).
  Pure Control (Controllo igiene) scade après 3 anni di utilizzato. Trascorsi 3 anni, l'icona Pure Control (Controllo igiene) si accende. Dopo aver sostituito Pure Control (Controllo igiene) è possible resettare l'allarme.
  Se si preme il pulsante di reset di Pure Control (Controllo giene) per 3 secondi, il contatore si resetta e l'indicatore Pure Control Replace (Sostituire Pure Control) si spegne.

Funzioni aggiuntive

Door Ajar Alarm (Allarme porta aperta)

La funzione Door Ajar Alarm (Allarme porta aperta) emette un segnale sonoro quando la porta o le porte del frigorifero o il cassetto del congelatore rimangono aperti per 5 minuti e il raffreddamento è attivo. L'allarme si ripete agli 2 minuti. Chiudere tutte le porte e il cassetto per disattivarlo.

NOTA: per silenziare l'allarme sonoro nelle porte sono aperte, ad esempio durante la pulizia dell'interno del frigorifero, toccare un pulsante qualiasi sull pannello comandi. L'allarme sonoro viene temporaneamente sospeso, ma l'icona di Door Ajar (Porta aperta) rimane visualizzata sul pannello comandi dell'erogatore.

Water Filter Reset (Reset filtro acqua) e indicatore

Il display indica lo stato del filtro dell'acqua. Per resettare il filtrro, premere il pulsante Water Filter Reset (Reset filtrlo acqua) per 3 secondi. Dopo il conto alla rovescia, l'icona lampeggia 3 volte e I'operazione di reset del filtrto è completata.

Le spie di stato del filtro dell'acqua sui comandi interni segnalano quando è ora di cancellare il filtro.

ORDER FILTER (Giallo): ordinare un filtro dell'acqua di sostituzione.
- REPLACE FILTER (Rosso): sostituire il filtrato dell'acqua. Durante l'erogazione di acqua l'icona Replace filter (Sostituire filtrato) lampeggia costamente dall'inizio alla fine dell'erogazione. Se il filtrato dell'acqua non viene sostituito per 14 giorni, l'icona Replace filter (Sostituire filtrato) lampeggia 7 volte e viene emesso un segnale sonoro per 3 volte al termine dell'erogazione. Vedere la sezione "Sistema di filtrazione dell'acqua".

NOTA: l'icona REPLACE FILTER (Sostituirechio) rimane accasa se non viene essequito il reset delchio.

Luce del frigorifero

Il frigo dispon di una luce interna che si accende quando si après la porta.

NOTA: la luce è a LED e non serve quando sostituire la lampadina. Se i LED non si accendono quando si après la porta, rivolgersi all'assistenza tecnica.

FUNZIONI DI CONNETTIVITA DEL FRIGORIFERO (SU ALCUNI MODELLI)

La connessione alla rete Wi-Fi consente di collegare il frigorifero Smart a Internet e di interagire con l'app Whirlpool da uno smartphone o un dispositivo mobile. La connessione consente di accedere a varie opzioni Smart, che permettono di risparmiare energia e tempo prezioso. Far riferimento alla sezione "Risoluzione dei problemi - Modelli con connessione a Internet" di但这a Guida all'uso e alla manutenzione e controllare le istruzioni per il collegamento del router specifico.

NOTA: è richiesta una connessione Wi-Fi e la creazione di un account. Le caratteristiche e le funzioni dell'app sono soggette a modifiche. Si applicano i Termini del servizio disponibili sul site Whirlpool.

FUNZIONI SMART

Le funzioni Smart contribuiscono a renderare la vita di tutti i giorni un po' più organizzata perché consentono di monitorare, gestire e prendersi cura del frigorifero da remoto.

Controllo remoto della temperatura

La funzione: consente di comandare il frigorifero da remoto, con un dispositivo mobile,tramite l'app Whirlpool®.

Ivantaggi: è possibile specificare le temperature del frigorifero, del congelatore e della dispensa con il controllo temperatura da remoto,enza essere fisicamente presenti.

Stato del filtro dell'acqua

La funzione: consente di vedere la durata rimanente del filtro dell'acqua prima che sia necessario sostituirli. Permette quindi di resettarli.

Ivantaggi: aiuta a pianificare con maggiore efficienza l'ordine e la sostituzione dei filtri.

App ordine automatico

La funzione: consente di ordinare i filtri, i materiali di consumo e gli accessori tramite l'app Whirlpool® e di farli recapitare direttamente a casa.

Ivantaggi: simplifica l'ordine dei filtri aria e acqua corretti, sanza che il cliente debba recarsi in negozio e cercare quelli appropriati.

Avviso di aperture porta

La funzione: invia una notifica se una porta del frigorifero è rimasta aperta.

Ivantaggi:avverte quando una porta del frigorifero è aperta. Il cliente più chiuderla o chiamare a casa per chiedere a qualcuno di farlo, prima che si raggiunga uno stato di sovratemperatura.

Fast Cool (Raffreddamento rapido)

La funzione: consente di可供are il frigorifero da remoto utilizzando un dispositivo mobile,tramite l'app Whirlpool.

Ivantaggi: permette di accendere/spagnere in remoto le opzioni di Fast Cool (Raffreddamento rapido) per abbassare le temperature del frigo prima di insere la spesa. Abbassa le temperature interne per 24 ore.

Fast Freeze (Congelamento rapido)

La funzione: consente di comandare il congelatore da remoto utilizzato un dispositorio mobile,tramite l'app Whirlpool.

Ivantaggi: consente di attivare/disattivare la funzione Fast Freeze (Congelamento rapido) per augmentare la produzione di ghiaccio. Riduce la temperature impostata al valore più basso possibile per 24 ore per massimizzare la produzione di ghiaccio.

Controllo modo Freeze Shield (Protezione gelo)

La funzione: consente di ricevere lo stato del frigorifero da remoto utilizzato un dispositivo mobile,tramite l'app Whirlpool.

Ivantaggi: informa se il modo Freeze Shield è attivo nel frigorifero per ridurre le bruciature da freddo e contribuire a mantenere inalterati l'aspetto e il gusto dei surgelati.

Modo Holiday (Vacanze)

La funzione: consente il raffreddamento efficente del frigorifero e il risparmio energetico quando è attivo il modo Holiday (Vacanze). É possibile attivare e disattivare da remoto la funzione utilizzato un dispositivo mobile,tramite l'app Whirlpool®

Ivantaggi: Consente di attivare/disattivare da remoto le opzioni del modo Holiday (Vacanze).

Accensione/spegnimento macchina del ghiaccio

La funzione: Consente di accendere e spegnere la macchina del ghiaccio del frigorifero da remoto utilizzato un dispositorio mobile,tramite l'app Whirlpool®.

Ivantaggi: Consente di accendere e spegnere la macchina del ghiaccio da remoto.

Modo Lock (Blocco)

La funzione: Consente di bloccare e sbloccare da remoto l'interfaccia utente del frigorifero utilizzato un dispositivo mobile,tramite I'app Whirlpool®.

Ivantaggi: Consente di bloccare e sbloccare l'interfaccia utente da remoto per facilitare la pulizia e/o per evitare l'erogazione occidentale da parte di bambini piccoli o animali domestici.

PER INIZIARE

Per collegare il nuovo frigorifero a Internet, scaricare l'app Whirlpool 6th Sense Live, create un account e quindi seguire le istruzioni visualizzate su come collegare l'elettrodomestico. Controllare di frequente l'app Whirlpool® per scopire ulteriori informazioni e funzionalità.

É richiesta una connessione Wi-Fi e la creazione di un account.
Le caratteristiche e le funzioni dell'app sono soggette a modifiche. Si applicano i Termini del servizio disponibili sul除去 Whirlpool e all'interno dell'app. Potrebbero essere applicati costi per la trasmissione dei dati.

CONFIGURAZIONE PER LA CONNECTION (SU ALCUNI MODELLI)

IMPORTANTE: la corretta installatione del frigorifero prima dell'utilizzo e responsabilita del cliente. Assicurarsi di leggere e seguire le Istruzioni per l'uso che accompagnano il frigorifero.

Istruzioni per la configurazione automatica - Wi-Fi Protected Setup (WPS)

Checosa serve:

• Un router domestico con funzionalità WPS. Il router deve essere acceso e collegato a Internet.

NOTA: Il router deve utilise la frequenza 2,4 GHz. Il frigoriferon non deve connettersi alla banda di frequenza da 5 Ghz.

Il numero SAID (identificativo appearechio smart) del frigorifero. Si trova su un adesivo sul lato anteriore del copr cerniera destro del frigorifero.

NOTA: se il router domestico non ha il pulsante WPS, controllare sul manuale dell'utente del router che abbia la funzionalità WPS. In caso contrario le istruzioni di configurazione alternative sono disponibili nellapp mobile.

Configurare il router

INTERNET

Premere il pulsante WPS sul router. Una spia inizia a lampeggiare. SUGGERIMENTO UTILE: la funzionalità WPS sul router rimane attiva per 2 minuti. Completare il passaggio successivo entro tale tempo, altrimenti sare necessario riavviare il WPS.

Configurare il frigorifero (passaggio a tempo limitato)

Tenere premuto il tasting Connect (Connetti) per 3 secondi sulla schermata Home.

L'indicatore di stato Wi-Fi (®,), sul pannello comandi del frigorifero, lampeggia lentamente nelle frigorifero e il router tentano di stabilire una connessione.

Se la connessioneiene stabilita,la spia di stato Wi-Fi si accende e rimane accesa.

Se il frigorifero non si collega

Se il frigorifero e il router non si collegano dopo 2 minuti, la spia di stato Wi-Fi lampeggia rapidamente per 5 secondi e poi si spegne. Far riferimento alla sezione "Risoluzione dei problemi — Modelli con connessione a Internet" di但这a Guida all'uso e alla manutenzione, controllare le istruzioni per il collegamento del router specifico e fare riferimento alle istruzioni alternative disponibili nellapp mobile.

NOTA: se esta è la prima Smart Appliance che si collega, è necessario scaricare l'app Whirlpool® e create un account utente online.

Se si dispone già dell'app e dell'account utente, saltare questo passaggio e andare al punto 4 "Registrarare il frigorifero nell'account utente".

Per scollegare la rete Wi-Fi, tenere premuto il tasto Connect (Connetti) Wi-Fi per più di 15 secondi, l'icona (念) si spelgne per indicate che il segnale Wi-Fi è stato disattivato.

Per ricollegare la Wi-Fi tenere premuto il tasto Connect (Connetti) per 3 secondi sulla schermata Home.

La spia di stato Wi-Fi (密) , sul pannello comandi del frigorifero, lampeggia lentamente quando il frigorifero e il router tentano di stabililire una connessione.

Se la connessioneiene stabilita,la spia di stato Wi-Fi si accende e rimane accesa.

Per disconnettere il frigorifero dal router, tenere premuto CONNECT (Connetti) per più di 15 secondi. L'icona (念) si spegne per indicare che il frigorifero è completamente disconnesso da Wi-Fi e router.

Per ricollegare il frigorifero al router e ricollegare la Wi-Fi tenere premuto il tasto CONNECT (Connetti) per 3 secondi sulla schermata Home. La spia di stato Wi-Fi (值) , sul pannello comandi del frigorifero, lampeggia lentamente nelle il frigorifero e il router tentano di stabilire una connessione. Se la connessioneiene stabilita, la spia di stato Wi-Fi si accende e rimane accesa.

Premere il pulsante WPS sul router. Una spia inizia a lampeggiare.

SUGGERIMENTO UTILE: la funzionalità WPS sul router rimane attiva per 2 minuti. Completar il passaggio successivo entro tale tempo, altrimenti sare necessario riavviare il WPS.

Scaricare l'app Whirlpool e configurare I'account utente

Dal dispositivo mobile, lo smartphone o il tablet, circa lapp store da scaricare e seguire le istruzioni per installare l'app Whirlpool®.

Una volta installata, toccare l'icona dell'app Whirlpool per aprirla. La procedura guidata indica come configurare un account utente. L'app verifica di ricevere i dati personali e della casa necessari e i dati sulla compagnia elettrica in uso.

Registrar il frigorifero nell'account utente

La registrazione del frigorifero nell'account utente è un'operazione necessaria per consentire di sfruttare al meglio tutti ivantaggi delle funzioni Smart. Quando l'app lo richiede, inseire il codice SAID (rispetto l'ordine maiuscole minuscile), che si trovato su un adesivo sul dato anteriore del copricerniera destro del frigorifero.

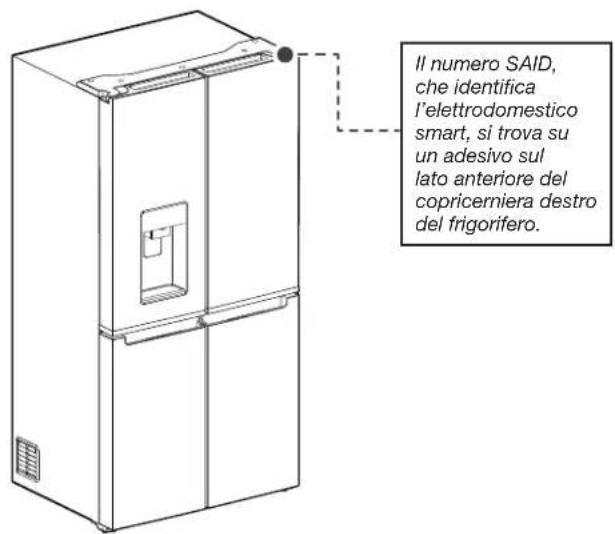

Numero ID dell'apparecchio Smart:

L'indicatore di stato Wi-Fi, sul pannello comandi del frigorifero, lampeggia lentamente quando il frigorifero e il router tentano di stabilire una connessione.
La spia lampeggia solo la prima volta che si esegue la registrazione dopo il provisioning. La spia non lampeggia quando viene effettuato il collegamento automatico dopo che è stata stabilita una connessione.
Dopo aver collegato il frigorifero alla rete Wi-Fi domestica, quello restera collegatoanche se dovesse mancare la corrente, si sposta l'elettrodomestico o si lo mette in disuso per quale tempo.
Se si sostituisce il router wireless (o si passa a un frigorifero smart diverso) sare necessario esquire di nuovo la procedura di configurazione della connettività.

Nota: durante la registrazione del prodotto, il Telefono cellulare e l'appliance devono essere collegati alla stessa rete Wi-Fi.

Erogatori di acqua e ghiaccio

IMPORTANT:

■ il frigorifero impiega 3 ore per raffreddarsi e produrre acqua fredda.
Per la prima produzione di ghiaccio occorre attendere 24 ore. Eliminare le prime 3 produzioni di ghiaccio.
L'impiano di erogazione non funziona se la porta sinistra del frigorifero è aperta.

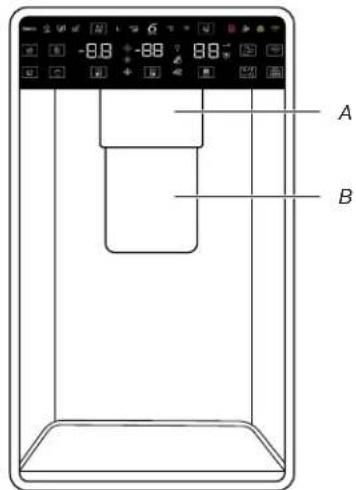

A. Leva erogatore acqua
B. Leva erogatore ghiaccio

Lavare il circuito idraulico

La presenza di aria nelsystema di erogazionepuo causare gocciolamenti dall'erogatore.Dopo aver collegato il frigorifero alla rete idrica o aver sostituito il filtrato acqua, lavare il circuito idraulico.

Far scorrere l'accu nelsystema di erogazione dell'accu per eliminare aria nel circuitto idraulico e nel filtro e preparare il filtrlo dell'accu all'uso. In alcuni impianti domestici potrebbe essere necessario ripetere l'operazione.

NOTA: quando l'aria viene eliminata, l'acqua può uscire a spruzzi dall'erogatore.

1. Usare un recipiente robusto e tenere premuta la leva dell'erogatore per 5 secondi.

2. Rilasciare la leva dell'erogatore per 5 secondi. Ripetere i passaggi 1 e 2 fino a quando l'acqua comincia a scorrere.

3. Quando l'acqua inizia a scorrere continuare a premere e rilasciare la leva dell'erogatore (5 secondi aperto, 5 secondi chiuso) fino a erogare un totale di 12 litri (3 gallon).

Calibrare la funzione Measured Fill (Erogazione calibrata)

La pressione dell'acqua domestica può influire sulla precisione della funzione Measured Fill (Erogazione calibrata). Di conseguenza per prestazioni ottimali dell'erogatore d'acqua, è necessario prima calibrare la funzione.

IMPORTANT:

far scorrere l'accu nel circuito idraulico prima di calibrare la funzione Measured Fill (Erogazione calibrata).
- Per risultati ottimali eseguire la calibrazione quando in casa nessuno sta utilizzato acqua.

1. Posizione are un recipiente graduato robusto (0.2 L [1-tazza]) sul vassoio dell'erogatore, centrandolo davanti alla leva di erogazione ghiaccio/acqua.

NOTA: in base al modello potrebbe essere fornito in dotazione un baccale graduato.

A. Leva erogatore acqua
B. Leva ergatore ghiaccio
C. Recipiente graduato (1 cup)

Assicurarsi di non aver selezionato alcun valore preimpostato di Measured Fill (Erogazione calibrata).

1. T enere premuto il pulsante Measured Fill (Erogazione calibrata) per 3 secondi per accedere al modo Calibration (Calibrazione). Le icone Calibration (Calibrazione) e Measured Fill (Erogazione calibrata) si illuminano e rimangono accese forn a quando viene salvata l'impostazione.

NOTA: per uscire dal modo calibrazione toccare il pulsante Measured Fill (Erogazione calibrata) in qualsiasi momento. Le icone Calibration (Calibrazione) e Measured Fill (Erogazione calibrata) spariscono.

1. Tenere premuta la leva dell'erogatore acqua quando basta per erogare acqua fino al segno 0.2 L (1-tazza) nel recipiente dosatore.

NOTA: in caso di riempimento excessivo o versamento, eliminare l'acqua e ricominciare la procedura di calibrazione.

1. Quando i 0.2 L (1 tazza) d'acqua desiderati sono stati erogati correttamente nel recipiente, toccare il pulsante MEASURED FILL (Erogazione calibrata) per confermare la calibrazione.
2. Quando la calibrazione dell'erogazione calibrata è stata confirmata, l'icona di calibrazione scompare e il display torna alla schermata Home.

Erogazione ghiaccio

Toccare il pulsante CUBED ICE (Ghiaccio a cubetti) o CRUSHED ICE (Ghiaccio tritato) per scegliere il tipo di ghiaccio.

NOTE:

■ nel caso del ghiaccio tritato, i cubetti vengono tritati prima dell'erogazione. Per quello motivo l'erogazione potrebbe iniziare con un lieve ritardo. Il rumore prodotto dal tritaghiaccio è normale e i frammenti di ghiaccio posso sono essere di dimensioni varie.
- Quando si passa da ghiaccio tritato a ghiaccio a cubetti, un piccolo quantitativo di ghiaccio tritato verrà erogato insieme ai primi cubetti.

Erogazione acqua

IMPORTANT:

erogare almeno un litro di acqua (1/4 gallone) agli settimana per mantenere fresca la fornitura.
Se il flusso dell'acqua dall'erogatore diminuisce potrebbe essere dovuto alla bassa pressione dell'acqua.

Dopo aver rimosso il filtrlo acqua, erogare 0.2 L (1 tazza) di acqua. Se 0.2 L (1 tazza) d'acqua vengono erogati in 8 secondi o meno, la pressione dell'acqua verso il frigorifero rientra nei requisiti minimi.
Se per erogare 0.2L (1 tazza) di acqua ci voglioni più di 8 secondi la pressione verso il frigorifero è inferiore a quella consigliata. Consultare lesezioni "Requisiti per l'alimentazione dell'acqua" e "Risoluzione dei problemi" per maggiori informazioni.

Per erogare acqua - Normale

1. Premere un bicchiere robusto contro la leva dell'erogatore acqua.
2. Rimuover e il bicchiere per interrompere l'erogazione.

NOTA: il pulsante Dispense Water (Eroga acqua) non consente l'erogazione normale. Funzione solo per la modalità di erogazione calibrata.

Per erogare acqua - Measured Fill (Erogazione calibrata)

Measured Fill (Erogazione calibrata) consente di erogare una quantità di acqua specificata toccando pochi pulsanti.

1. Collocare un bicchiere robusto sotto il beccuccio. Toccare MEASURED FILL (Erogazione calibrata) per avviare l'erogazione. NOTE: verrà erogato il quantitativo di acqua selezionato. Assicurarsi di usare un recipientie di capacità sufficiente per contenerile il quantitativo. Se il recipientie contiene ghiaccio, selezionare il quantitativo di consiguenza.
2. Toccare MEASURED FILL (Erogazione calibrata) per attivare la funzione, quando toccare per selezionare 0,2 L (8 oz), 0,5 L (16 oz) o 1 L (32 oz). Toccare una quarta volta per uscire nella visualizzazione Measured Fill (Erogazione calibrata).
3. Toccare il pulsante DISPENSE WATER (Eroga acqua), al centro, o premere la leva e verrà erogato il quantitativo di acqua selezionato.

NOTE:

I'erogatore Measured Fill (Erogazione calibrata) si spegne automaticamente dopo un minuto di inattività.
- É possibile riempire diversi bicchieri con lo stesso quantitativo continuando a toccare il pulsante DISPENSE WATER (Eroga acqua), al centro, dopo aver riempito i singoli bicchieri.

Le opzioni di Measured Fill (Erogazione calibrata) sono elencate nella tabella segunte:

Unità
Once 8 16			32
Tazze 1 2			4
Litri 0,2 0	5		1

NOTA: la maggior parte delle tazze da tè (in genere da 118 a 177 ml [4-6 oz] a tazza) non corrispondono all'unità di misura "cup" (tazza), che equivale a (0.2 L [8 oz]). Potrebbe essere necessario calibrare di nuovo la funzione Measured Fill (Erogazione calibrata) per evitare di riempire troppo o troppo poco le tazze da tè.

1. Erogare I'acqua.

NOTA: il flusso di acqua si interrompe automaticamente quando è stato erogato il quantitativo desiderato.

■ Premere un bicchiere robusto contro la leva dell'erogatore,.
sotto il beccuccio.

OPPURE

■ Collocare il bicchiere sotto il beccuccio e toccare il pulsante DISPENSE WATER (Eroga acqua) per avere le mani libere.

1. Per interrompere l'er ogazione prima che venga versato il volume selezionato, toccare un'altra volta il pulsante DISPENSE WATER (Eroga acqua) oppure toccare la leva dell'erogatore acqua. Toccare di nuovo il pulsante DISPENSE WATER (Eroga acqua) o la leva per erogare il quantitativo rimanente.

NOTA: se si interrompe l'erogazione prima che sia stato erogato il quantitativo desiderato, il display si spegne dopo un minuto. Se per alla non si è ripresa l'operazione, il sistema si resetta sul quantitativo originale.

1. Per selezionare un nuovo quantitativo o iniziare a er ogare di nuovo lo stesso volume è necessario prima completeness l'erogazione del volume selezionato o disattilare la funzione Measured Fill (Erogazione calibrata) attendendo 1 minuto in modo che si spenga automaticamente o toccando CUBED ICE (Ghiaccio a cubetti) o CRUSHED ICE (Ghiaccio tritato) per disattilvarlo manually, quando selezionare di nuovo Measured Fill.

USO DEL FRIGORIFERO

Apertura e chiusura delle porte

Le ported vano alimenti freschi sono due. Si possono apriere e chiudere insieme o separatamente. La porta sinistra del frigorifero comprende una guarnizione incernierata verticalmente.

• Quando la porta sinistra viene aperta, la guarnizione incernierata si ripiega automaticamente all'interno in modo da non intralciare.
• Quando entrambé le porte sono chiuse, la guarnizione incernierata forma automaticamente una sigillatura tra le due porte.

NOTA: Quando si chiude la porta, la guarnizione incernierata deve essere nella posizione corretta (ripiegata all'interno). In caso contrario premera contro la porta destra o la staffa di fissaggio.

A. Guarnizione incernierata

I due interrupttori delle portedel comparto alimenti freschi si trovano rispettivamente sui copricerniera superiori destro e sinistro.

Per il congelatore e lo spazio riconfigurabile, l'interrottore della porta si trovane nel montante inferiore.
L'interrottore porta utilizza un magnete per rilevare l'apertura/ chiusura della porta.
■ Assicurarsi che non vi siano magneti o apparecchi elettronici (altoparlanti, Coolvox® ecc.) entro 7,62 cm dal copricerniera.

NOTA: la luce non si accende se non viene rilevata l'apertura della porta.

A. Copricerniera

Regolazione altezza ripiano

L'altezza del ripiano più essere regolata键盘i la sua posizione dal supporto inferiore a quello superiore e viceversa.

Aprire la porta laterale destra e la porta laterale sinistra sino a 130^

Erogatore ghiaccio

IMPORTANT:

se i cubetti sono vuoti o hanno una forma irregolare significata che la pressione dell'acqua è Bassa. Consultare la sezione "Requisiti per l'alimentazione dell'acqua".
Il ghiaccio passa dal cestello del ghiaccio allo scivolo dell'erogatore e quindi all'erogatore. Per disattivare la macchina del ghiaccio, vedere la sezione "Macchina del ghiaccio e cestello del ghiaccio".
- É possibile che l'erogatore continui ad emettere suoni e che il ghiaccio continui ad essere erogato per diversi secondi dopo aver rilasciato il pulsante o la leva di erogazione.

Per pulire lo scivolo del ghiaccio:

l'umidità causà il naturale ammasarsi del ghiaccio. Le particelle di ghiaccio possono accumularsi fino a bloccare lo scivolo.

Se il ghiaccio non viene utilizzato con regolarità, potrebbe essere necessario vuotare il cestello del ghiaccio e pulire lo scivolo, il cestello e l'area sotto il cestello agli due settimane.

Se necessario, rimuovere il ghiaccio che intasa il cestello del ghiaccio e lo scivolo con un utensile di plastica.
■ Pulire lo scivolo del ghiaccio e il fondo del cestello del ghiaccio con un panno inumidito di acqua calda, quindi asciugare bene.

Erogazione del ghiaccio - Erogazione con leva

1. Selezionare il tipo di ghiaccio desiderato premendo CUBED ICE (Ghiaccio a cubetti) o CRUSHED ICE (Ghiaccio tritato).

AVVERTENZA

Pericolo di taglio

Usare un bicchiere robusto per l'erogazione del ghiaccio.

In caso contrario ci si potrebbe tagliare.

1. Premere un bicchiere robusto contro la leva dell'erogatore. Tenere il bicchiere vicino all'erogatore in modo che il ghiaccio non cada fuori dal bicchiere.

IMPORTANTE: non serve esercitarare molta pressione perché la leva attivi l'erogatore ghiaccio. Anche se si preme con più forza l'erogazione del ghiaccio non sare più rapida né in maggiore quantità.

1. Rimuovere il bicchiere per interrompere l'erogazione.

NOTA: il ghiaccio potrebbe continuare a uscire per quale secondo dopo aver rimioso il bicchiere alla leva dell'erogatore.

L'erogatore può continuare afare rumore ancorta per quale secondo dopo l'erogazione.

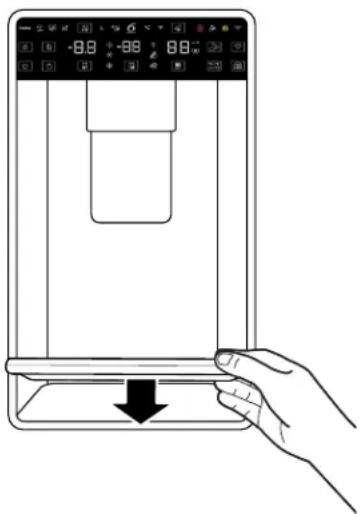

Il vassoio raccogli gobce dell'erogatore

Il vassoio raccogli gobce più essere molto per la pulizia. Iniziare但这a procedura dalla posizione inserita.

• Sollevare il bordo anteriore del vassoio e tirarlo in avanti per rimuoverlo.

Estrarre il vassoio inclinato verso l'alto.

Per reinserirlo seguire quosti due passaggi:

Posizionare il vassoio orizzontalmente sulle guide lasciando un po'di spazio in fondo.
Premere verso il basso e spingere per inserirlo nella guida.

Il vassoio raccogli gioce si più togliere per fare spazio a recipienti più grandi per l'erogazione calibrata.

La luce dell'erogatore

1. Quando si utilizes l'erogatore, la luce si accende automaticamente.
2. La luce dell'erogatore fungeanche da luce notturna automatica. Quando la luce nella stanza si abbassa, il sensore automatico fa accendere la luce dell'erogatore.

Macchina del ghiaccio e cestello del ghiaccio

IMPORTANTE: per evitare la produzione lenta di ghiaccio e la formazione di cubetti irregulari, far scorrere l'acqua nel circuito idraulico prima di attivare la macchina del ghiaccio. Vedere la sezione "Erogatore acqua".

• Dopo l'installazione occorre attendere 24 ore per la prima produzione di ghiaccio. Eliminare le prime 3 produzioni di ghiaccio. Per il riempimento Completo del cestello del ghiaccio occorrono da 2 a 3 giorni.
  La qualità del ghiaccio dipende dalla qualità dell'acqua che alimenta la macchina del ghiaccio. Evitare di collegare la macchina del ghiaccio a una fonte di alimentazione con acqua addolcita. Le sostanze chimiche usate per gli addolcitori (ad esempio il sale) possono danneggiare i componenti della macchina del ghiaccio e produrre ghiaccio di scarsa qualità. Se non è possible evitare di alimentare il circuito con acqua addolcita, assicurarsi che l'addolcitre funzioni correttamente e che sia in regola con la manutenzione.
  Se il ghiaccio nel cestello forma un blocco, romperlo con un utensile di plastica ed eliminarlo. Non usare attrezzi af lati o appuntiti per rompere il ghiaccio. Si rischia di danneggiare il cestello del ghiaccio e il meccanismo di erogazione.
  Non ripore nula nel cestello del ghiaccio.

Tip1-Macchina del ghiaccio nel frigorifero

La macchina del ghiaccio si trovava nella porta sinistra dietro i balconcini. I cubetti vengono espulsi nel cestello del ghiaccio che si trovava sulla porta sinistra del frigorifero.

Rimuovere e reinserire il cestello del ghiaccio

Per aprire la scatola della macchina del ghiaccio, tirare la leva sullo sportello della macchina del ghiaccio no a quando la porta si sblocca.

Per togliere il cestello del ghiaccio insere le dita nel foro sulla base del cestello e tirare il fermo per liberare il cestello da companto. Sollevare il cestello ed estrarlo orizzontalmente.
Rimettere in sede il cestello nel comparto ghiacchio e premere per accertarsi che sua posizionato saldamente.

Tempi di produzione del ghiaccio

In condizioni normali la macchina del ghiaccio produce circa 1,6kg (3,5 lbs) di ghiaccio al giorno.

Accendere e spegnere la macchina del ghiaccio

Per accendere la macchina del ghiaccio, tenere premuti i tasti "Crushed" (Tritato) e "Cubed" (A cubetti) sul display. L'indicatore "Ice maker off" (Macchina del ghiaccio spenta) lampeggia 3 volte poi si spelgne.
Per spegnere manually le macchina del ghiaccio, tener premuto il tasto Ice maker off (Macchina del ghiaccio spenta) sul display. L'indicatore Ice maker off (Macchina del

ghiaccio spenta) lampeggia 3 volte quindi rimane accesa sullo schermo del display.

NOTE:

La macchina del ghiaccio ha una funzione di spegnimento automatico. Il sensore interrompe automaticamente la produzione di ghiaccio se il cestello del ghiaccio è pieno o se lo sportello è aperto. L'interruttore rimane in posizione di accesso.

RIPIANI, BALCONCINI E CASSETTI

Ripiani e strutture di supporto dei ripiani

I ripiani del frigorifero sono regolabili per rispondere alle esigenze individuali.

Riporre insieme alimenti simil nel frigo e regolare la posizione delle mensole in altezza aiuita trovare subito ciò che si cercà. Si riduce inoltre il tempo in cui le porte restano aperte, avantaggio del risparnio energetico.

Regolazione altezza ripiano

L'altezza dei ripiani si può regolare ruotando i supporti regolabili del ripiano alla posizione verticale a那一 orizzontale e viceversa.

1. Sollevare con cautela il ripiano dai supporti e ruotare il supporto nell'orientamento desiderato.
2. Ripetere l'operazione per i supporti ripiano rimanenti.
3. Applicare una leggera pressione sul ripiano per verificare che poggi saldamente sui supporti ripiano.

NOTE:

• Prima di rimuovere il ripiano superiore è necessario rimuovere quello medio.
• Rimuovere il ripiano inferiore sollevandolo e staccandolo dai supporti ripiano. Tirare quando il ripiano in avanti e inclinarlo versuso l'alto in posizione verticale. Ruotare il ripiano in obliquo ed estrarlo dal frigo.
• Per reinserire il ripiano inferiore, introduire il ripiano inclinato orizzontalmente con la parte anteriore verso l'alto. Abbassare quando la parte anteriore del ripiano e insertirlo finché la parte posteriore poggia sui supporti. Abbassare la parte anteriore e assicurarsi che il ripiano sia in sede.

Rimozione del vassoio estraibile

Per rimuovere e reinserire il vassoio estrabile:

NOTA: Per rimuovere il vassoio estrabile è necessario togliere le porte del frigorifero. Per maggiori informazioni, vedere la sezione "Rimuovere e sostuire le porte del frigorifero".

1. Estrarre il vassoio estraibile in posizione completeness estesa o fino a quando si ferma.

2. Individuare le clip di fermi del vassoio estraibile su entrambi i lati. Si trovano di lato sotto il vassoio estraibile.

3. Premere la clip in alto dal basso con il dito.

4. Dopo aver sganciato entrambe le clip rimuovere il vassoio estrabile verso il lato anteriore del frigorifero.

Cassetti frutta e verdura

Per rimuovere e reinserire i cassetti:

1. Afferrare la maniglia sul fondo del cassetto ed estrarlo fina a quando si arresta. Sollevare il cassetto alla guida inferiore.
2. Per riposizione are il cassetto, poggiarlo sulla guida inferiore e spingerlo otre il fermo del cassetto fino a inserirlo in sede.

Balconcini delle porte del frigorifero

I balconcini sulle porte del frigorifero sono regolabili, per rispondere alle esigenze individuali. Con i cassetti è facile personalizzare gli spazi sulla porta per contenere contentitori di granidi dimensioni.

Divisorio balconcino porta (su alcuni modelli)

Il divisorio si insertisce nel balconcino sulla porta per dividere il balconcino e portare in alto gli oggetti più piccoli che si trovano in fondo al balconcino.

Comparti del congelatore

Vassoio ad accesso facile

Il vassoio ad accesso facile è utile per accedere miglioramente ai prodotti di uso frequente, congelare o semplicamente conservare avanzi o piccole porzioni.

Cassetti del congelatore

Comparto Fast Freeze (Congelamento rapido)

■ Usare quosti cassetti per congelare un maggior quantitativo di alimenti freschi o cotti (nel modo migliorio o più rapido).
L'opzione Fast Freeze (Congelamento rapido) consente di conservare tutti gli alimenti surgelati in modo sicuro e trasparente.

NOTA: La temperatura del congelatore si potrebbe raffreddare fino a coincidere con quella del companto Congelatore flessibile, qualora il congelatore sia impostato su una temperatura più elevata rispetto al companto Congelatore flessibile.

Convertible Space (Spazio riconfigurabile)

■ Usare quosti cassetti per congelare un maggior quantitativo di alimenti freschi o cotti (nel modo migliorio o più rapido).
Utilizzare lo spazio riconfigurabile per conservare agli tipo di alimenti nell'ambiente di conservazione ideale. Regolando le impostazioni cui essere utilizzato per conservare vino (10^) , frutta e verdura (4^) , carne e pesce (0^) , i pasti settimanali (-7^) , gelato e dessert (-12^) 或者其他 che per congelare gli alimenti (-16^ o meno).

Balconcini delle porte del frigorifero

I balconcini sulle porte del frigorifero sono rimovibili, per rispondere alle esigenze individuali.

Per massimizzare la energia del congelatore, è possibile rimuovere il cassetto per accedere al ripiano.

Per rimuovere il cassetto superiore:

1. Afferrare la maniglia del cassetto ed estrarlo fino al fermo. Sollevare il cassetto alla guida inferiore.
2. Riposizionare/rimettere il fermo del cassetto in posizione.

MANUTENZIONE DEL FRIGORIFERO

Pulizia

AVVERTENZA

Rischio di esplosione

Usare detergenti non inflammabili.

la mancata osservanza potrebbe essere causa di decesso, esplosione o incendio.

Tutte lesezioni Frigorifero, Congelatore e Spazio riconfigurabile si sbrinano automaticamente. Tuttavia, pulire tutte lesezioni circa una volta al mese per evitare la formazione di odori. In caso di versamento di liquidi, asciugare subito.

Pulizia dell'esterno

Consultare le informazioni per la pulizia esterna specifiche per il proprio modello.

Acciaio inossidabile anti impronta

IMPORTANT:

Evitare di esporre gli elettrodomestici in acciaio inossidabile a elementi caustici o corrosivi come ambienti altamente salini, ad elevata condensa o umidità. I danni dovuti all'esposizione a queste elementi non sono coperti da garanzia.

USARE NON USARE
✓ Panno morbido, pulito	X Panni abrasivi X Tovaglioli di carta o carta da giornale X Pagliette in lana di acciaio
✓ Soluzione di acqua calda con detergente delicato	X Polveri o liquidi abrasivi X Spray lavavetri X Ammoniaca X Detergenti a base di acido o aceto X Detergenti per fornii X Liquidi inflammabili

NOTE:

In caso di contatto accidentale, pulire le parti in plastica con una spugna e una soluzione di detersivo delicato e acqua calda. Ascigare bene con un panno morbido.
Solo perché un detergente è liquido non significica che non sia non-abrasivo. Molti detergenti liquidi formulati per essere delicati sulle piastrelle e le superfici lisce, di fatto danneggiano l'acciaio inossidabile.
L'acido citrico macchia in modo permanente l'acciaio.
Per evitare di danneggiare la finitura in acciaio inox del frigorifero:

Evitare che queste sostanje rimangano sulla finitura:

X Senape Salse a base agrumi
X Succo di pomodoro Prudotti a base di agrumi
X Sugo al pomodoro

Pulizia dell'interno

IMPORTANT: i ripiani del frigorifero con illuminazione a LED,.
sotto il ripiano non sono lavabili in lavastoviglie.

1. Staccare la spina del frigorifero o scollegare l'alimentazione di rete.
2. Lavare a mano, sciacquare e asciugare tutte le parti rimovibili e le superfici interne. Usare una spugna pulita o un panno morbido e un detersivo delicato diluito in acqua calda.

NOTA: non usare detergenti abrasivi o aggressivi come spray per vetri, polveri abrasive, liquidi inflammabili, cere per pulizia, detersivi concentrati, candeggina o detergenti contenti derivati del petrolio sulle parti in plastica, l'internalo, l'interno delle porte o le guarnizioni.

1. Inserire la spina del frigorifero o ricollegare l'alimentazione.

Condensatore

Questo frigorifero è dotato di condensatore a nasstratura di serpentine preformate nei bianchi del mobile frigorifero. É normale sentire caldo su entrambi i lati.

Luci

Le luci nei comparti alimenti freschi e congelatore sono a LED e non necessitano di sostituzione. Se quando si après la porta le luci non si accendono, contattare il rivenditore presso cui è stato-acquistato il frigorifero.

Inutilizzo e trasporto

Vacanze

Se si decide di lasciare acceso il frigorifero quando si è in vacanza:

1. Consumare tutti i deperibili e congelare il resto.

2. Se il frigorifero è dotato di una macchina del ghiaccio automatica ed è collegato alla rete idrica, chiudere il rubinetto di alimentazione del frigoriferero. Se il rubinetto non viene chiuso si possono causare danni alla proprietà.

3. Se si dispone di una macchina del ghiaccio automatica, spegnere la macchina del ghiaccio.

4. Portare su spento (O) l'interrottore della macchina del ghiaccio integrata nella porta.

5. Vuotare il cestello del ghiaccio.

Se si decide di spegnere il frigorifero prima di partire:

NOTA: impostare il frigorifero in modalità Demo per il periodo in cui si sare assenti. Vedere la sezione "Uso dei comandi".

1. Rimuovere tutti gli alimenti dal frigorifero.

2. Se il frigorifero è dotato di una macchina del ghiaccio automatica:

3. Chiudere il rubinetto di alimentazione dell'acqua alla macchina del ghiaccio almeno un giorno prima.

4. Quando viene prodotto l'ultimo carico di ghiaccio portare l'interruttore su spento (O) in modo che il display in alto all'interno del frigorifero si spenga, in base al modello.

5. Vuotare il cestello del ghiaccio.

6. Spagnere i comandi di temperatura. Vedere la sezione "Uso dei comandi".
7. Pulire il frigo, passarlo con un panno umido e asciugare bene.
8. Applicare con nastro di carta spessori di gomma o di legno nella parte superiore delle porte, in modo che restino aperte per far circolare l'aria. Si evitera la formazione di muffa e cattivi odori.

Trasloco

Se si deve trasportare il frigorifero in una nuova casa, seguire但这a procedura per preparare il frigo al trasloco.

1. Se il frigorifero è dotato di una macchina del ghiaccio automatica:

■ Chiudere il rubinetto di alimentazione dell'acqua alla macchina del ghiaccio almeno un giorno prima.
Scollegare la linea dell'acqua dal retro del frigorifero.
- Quando viene prodotto l'ultimo carico di ghiaccio portare l'interruttore su spento (O) sulla macchina del ghiaccio o sui comandi, a seconda del modello.

1. Togliere tutti gli alimenti dal frigorifero e radunare tutti i congelati in un imballo con ghiaccio secco.
2. Vuotare il cestello del ghiaccio.

3. Scollegare la spina del frigorifero.

4. Pulire, passare con un panno umido e asciugare bene.

5. Togliere tutte le parti rimovibili, incarlarle accuratamente e fassarle insieme con nastro adesivo in modo che non si spostino e non traballino durante il trasloco.
6. In base al modello, sollevare la parte anteriore del frigorifero in modo che scorrà meglio sui rulli o sollevare le viti di messa in piano in modo che non graffino il pavimento. Consultare lesezioni "Regolare le porte" o "Messa in piano del frigorifero e chiusura porte".
7. Fissare con nastro adesivo le porte chiuse e il cavo di alimentazione sul retro del frigorifero.

Una volta nella nuova casa, rimettere tutto aosto efare riferimento alla sezione "Istruzioni di installmente" per preparare il frigorifero. Inoltre, se il frigorifero è dotato di una macchina del ghiaccio automatica, collegare la rete idrica al frigo.

RISOLUZIONE DEI PROBLEMI - MODELLI CON CONNECTIONA INTERNET

Provar prima ad applicare le soluzioni suggerite qui. Per ulteriore assistenza o altri consiglio per evitare di effettuare una chiamata di assistenza, fare riferimento alla pagina di garanza www.whirlpool.eu.

Ricordate di includere nel messaggio un numero Telefonico presso il quale sarete raggiungibili nella giornata.

Stato connessione Spie del pannello comandi
Il frigorifero non è connesso. Le icone bianche Wi-Fi sono entrambre spente.
Il frigorifero sta tentando di connettersi al router Wi-Fi di casa. L'icona Wi-Fi lampeggia rapidamente.
Il frigorifero è collegato al router Wi-Fi di casa e sta cercando di connettersi a Whirlpool Cloud.	L'icona bianca Wi-Fi lampeggia lentamente.L'icona arancione Wi-Fi è accesa.
Il frigorifero è collegato al router Wi-Fi di casa ma non è connesso a Whirlpool Cloud.L'app Whirlpool®non funziona.	L'icona bianca Wi-Fi lampeggia lentamente.L'icona arancione Wi-Fi è accesa.
Il frigorifero è collegato al router Wi-Fi di casa e l'icona Wi-Fi è accesa.L'app Whirlpool®funziona.	L'icona bianca Wi-Fi è accesa.
Il frigorifero è collegato al router Wi-Fi di casa e l'icona Wi-Fi è accesa.E in corso un aggiornamento del software del frigorifero.L'app Whirlpool®funziona.	L'icona bianca Wi-Fi è accesa e lampeggia per tutto il tempo che è in corso l'aggiornamento software.

Provarare prima ad applicare le soluzioni suggerite qui.
Problema Cause possibili Soluzione
Il frigoriferro non è connesso al router Wi-Fi di casa. (L'icona Wi-Fi è spenta.)	Il frigoriferro potrebbe essere in modalità Standby.	Tenere premuto il pulsante Connect (Connetti) per 3 secondi per vindere lampeggiare l'icona Wi-Fi, quando le spie si accendono con luce fissa. In modalità Standby tutte le spie sono spente.
	Il frigoriferro non è mai stato collegato al router Wi-Fi di casa.	Vedere la sezione "Configurazione per la connessione".
	La connessione al router Wi-Fi di casa si è Interrotta.	Verificare che il router sia accesso e che funzioni con altri computer o dispositivi in casa (ovvero che riescano a collegarsi a Internet).
	Segnale debole o interferenza nel segnale tra il frigoriferro e il router.	Cercare di posizionare il router wireless più vicino al frigoriferro. Potrebbe essere necessario Installare un amplificatore di portata della Wi-Fi.
	Il frigoriferro è già connesso a un altro router WiFi.	Vedere la sezione "Configurazione per la connessione" per disconnettere il frigoriferro dal router Wifi, quando provare a ricollegarlo.
L'icona Wi-Fi non si accende affatto dopo aveo tenuto premuto CONNECT (Connetti).	Potrebbe essere un problema del frigoriferro.	Staccare la spina otogliere alimentazione al frigoriferro per 30 secondi. Ripristinare l'alimentazione elettrica. Ripetere la procedura di connessione alla Wi-Fi.
		Verificare che il frigoriferro funzioni correttamente, a parte l'impossibilità a collegarsi. Richiedere assistenza per ulteriori consigli di risoluzione dei problemi.
Il frigoriferro è collegato al router Wi-Fi di casa ma l'app Whirlpool® non funziona.	La connessione all'app Whirlpool® potrebbe non essere disponibile.	Controllare Internet.
	L'account utente non è stato configurato correttamente oppure il frigoriferro non è stato registrato in un account.	Vedere la sezione "Configurazione per la connessione" o direttamente l'app Whirlpool® per la configurazione dell'account e le istruzioni di registrazione del frigoriferro.
		Verificare che il frigoriferro sia accoppiato con l'account nell'app.
		Verificare che l'indirizzo email, il numero dello smartphone e le preferenze di notifica siano corrette.
	Il router non è collegato a Internet. Contralire gli altri dispositivi collegati a Internetattraverso lo stesso router.
Controllare gli altri dispositivi collegati a Internetattraverso lo stesso router.	La rete Wi-Fi è disconnessa. Tenere premuto il pulsante Connect (Connetti) per 3 secondi per abilitare la Wi-Fi. Spagnere l'interruttore di assistenza per 30 secondi o più, riaccenderlo e quando utilizzato le istruzioni di configurazione alternative disponibili nell'app mobile.

RISOLUZIONE DEI PROBLEMI

Provare les solutions indicate di seguito prima di contattare l'assistenza.

AAVVERTENZA

Rischio di folgorazione

Inserire la spina in una presa con messa a terra.

Non rimuovere il polo di messa a terra.

Nonutilizzareun ridutlore.

Nonutilizzareprolunghe.

La mancata osservanza di queste istruzioni cui assere causa di decesso, incendio o folgorazione.

Problema Cause possibili $oluzione
Funzionamento del frigorifero
Il frigorifero non funziona.	Controllare l'alimentazione elettrica.	Inserire il cavo di alimentazione in una presa con messa a terra.
		Non utilizzato prolonghe.
		Accertarsi che la presa sia alimentata. Collegare una lampada per verificare che la presa funzioni.
		Resettarle l'interrottore di circuitto scattato. Sostituire eventuali fusibili bruciati.
		NOTA: se il problema persistsiste rivolgersi a un elettricista.
	Controllare i comandi. Assicurarsi che i	comandi siano accesi. Vedere la sezione "Uso dei comandi".
	Nuova installatione. Attendere 24 ore do	oppo l'installazione affinché il frigorifero si raffreddi在整个mente.
		NOTA: regolare i comandi di temperatura sui valori più bassi non serve a raffreddare più rapidamente nessun comparto.
	I comandi del frigorifero sono in modo Demo (su alcuni modelli).	Se il frigorifero è in modo Demo, il raffreddamento è disattivato e sul pannello comandi si illuminata la dicitura "Demo". Per ulteriori informazioni vedere la sezione "Uso dei comandi".

RISOLUZIONE DEI PROBLEMI

Provare les solutions indicate di seguito prima di contattare l'assistenza.

Problema Cause possibili Solutizione
Il motore sembra rianere in funzione troppo a lungo.	Ventole e compressore ad alta efficienza.	I frigoriferi più grandi ed efficienti rimangono in funzione più a lungo a velocità più ridotte con velocità più efficienti dal punto di vista dei consumi.
	La temperature ambiente o esterna è molto calda.	È normale che il frigorifero rimanga in funzione più a lungo in queste condizioni. Per prestazioni ottimali, posizionare il frigorifero in un ambiente interno con temperatura controllata. Consultare la sezione “Requisiti dell'ambiente di installazione”.
	Di recente è stata aggianta una grande quantità di alimenti.	L'introduzione di cibo a temperatura ambiente causa il funzionamento prolongato del frigorifero che deve raffreddare l'aria fino alla temperatura desiderata.
	Le porte vengono aperte troppo spesso o rimangono aperte troppo a lungo.	L'aria più calda che entra nel frigorifero fa si che il motore di raffreddamente funzioni più a lungo. Aprire la porta meno di_freqente.
	La porta del frigorifero o il cassetto del congelatore sono aperti.	Assicurarsi che il frigorifero sia in piano. Consultare la sezione “Messa in piano del frigorifero e chiusura porte”. Evitare che alimenti o contentitori blocchino la porta.
	Il frigorifero è impostato su una temperatura troppo bassa.	Regolare il dato del frigorifero su un'impostazione meno fredda fino a raggiungere la temperatura desiderata.
	La guarnizione della porta o del cassetto è sporca, usurata o rotta.	Pulire o cancellare la guarnizione. Se vi sono perdite nella guarnizione della porta, il frigorifero rimane in funzione più a lungo per mantenere la temperatura desiderata.
Le lui non funzionano. Il frigorifero	è dotato di illuminazione a LED che non necessita di sostituzione.	Se il frigorifero riceve alimentazione e le lui non si accendono quando si aprue una porta o il cassetto, rivolgersi al servizio di assistenza.
	Le porte sono rimaste aperte per più di 10 minuti.	Chiudere le porte e il cassetto per resettare ilsystema, quando aprirli per riattivare le lui.
	L'interruttore della porta non rileva l'apertura della porta.	Assicurarsi che non vi siano magneti o appearecchi elettronici entro 7,6 cm (3") dal coperchio della cerniera.
L'interfaccia del controllo temperature non si accende.	L'interfaccia del controllo temperature è disattivata.	Premere un pulsante qualsiasi dell'interfaccia per riattivare l'interfaccia del controllo temperature.
	I pulsanti dell'interfaccia del controllo temperature non funzionano correttamente.	Provare ad accenderere e spegnere il frigorifero per resettare i pulsanti. Se il problema persistsente, rivolgersi ad servizio assistenza.
	L'interfaccia del controllo temperature non riceve alimentazione.	Controllare il cablaggio della cerniera della porta.
Impossibile regolare l'impostazione dall'interfaccia di controllo temperature.	La porta è aperta e viene attivato l'allarme Door ajar (Porta ajerta).	Chiudere lo sportello.

RISOLUZIONE DEI PROBLEMI

Provare les solutions indicate di seguito prima di contattare l'assistenza.

Rumore insolito
Per ascoltare i normali rumori emessi dal frigorifero, andare alla sezione Guida del prodotto/Domande frequenti del site web della marca corrispondente e cercare i "rumori normali". Di seguito sono elencati alcuni rumori normali con le relative spiegazioni.
Il frigorifero sembra rumoroso. Il compressore del vostro nuovo frigorifero regola la temperature in modo più efficente utilizzando meno energia, di consegenza il suo funzionamento è più silenzioso in generale.	La riduzione della rumorosità può far si che si notino meglio altri rumori non familiari, ma che sono del tutto normali.
Il rumore del compressore si sente più a lungo del previsto.	Ventole e compressore ad alta efficienza.	I frigoriferi più grandi ed efficienti rimangono in funzione più a lungo a velocità più ridotte con velocità più efficienti dal punto di vista dei consumi.
Rumore pulsante/brusio Le ventole/compressore si regolano per ottimizzato le prestazioni durante il normale funzionamento del compressore	Ènormale.
Scoppiettii Contrazione/espanzone delle pareti interne, in particolare durante il raffreddamento iniziale.	Ènormale.
Fischi/gocciolamento Flusso del refrigerante o flusso dell'olio del compressore.	Ènormale.
Vibrazione II frigorifero potrebbe non essere stabile.	Regolare le viti di messa in piano e abbassare i piedini saldamente contro il pavimento. Consultare la sezione "Messa in piano del frigorifero e chiusura porte".
Sfrigolio Acqua che gocciola sulla resistenza durante il ciclo di sbrinamento.	Ènormale.
Acqua che scorre/gorgogli Si possono sentire quando il ghiaccio si scioglie durante il ciclo di sbrinamento e l'acqua scorre nella vaschetta di racolta.	Ènormale.

RISOLUZIONE DEI PROBLEMI

Provare les solutions indicate di seguito prima di contattare l'assistenza.

Problema Cause possibili Solutazione
Temperatura e condensa
La temperature è troppo alta. Il frii	igoriferò è appena stato installato.	Attendere 24 ore dopo l'installazione affinché il frigoriferò si raffreddi completeness.
	I comandi non sono impostati correttamente per le condizioni ambientali.	Regolare il comandi su una temperature più fredda. Controllare la temperature dopo 24 ore. Vedere la categoria "Uso dei comandi".
	Le porte vengono aperte troppo spesso o non sono completeness chuse. Lasciano entrare aria calda nel frigoriferò.	Aprire le porte il meno possibile e chiuderle completeness.
	Sono stati introdotti molti alimenti di recente.	Attendere quale ora perché il frigoriferò torni alla sua temperature normale.
	Demo mode (Modo Demo) è attivo.	Disattivare Demo mode (Modo Demo). Vedere la categoria "Uso dei comandi".
	È attivo il modo Holiday (Vacanze).	Disattivare il modo Holiday (Vacanze). Vedere la categoria "Uso dei comandi".
La temperature nel frigoriferò/cassetto frutta e verdura è troppo fredda.	Le prese d'aria del frigoriferò sono bloccate.	Se la presa d'aria del frigo, che si trova al centro della parete posteriore interna del comparto alimenti freschi, è coperta da oggetti poggiati direttamente davanti, il frigo si raffredda excessively. Allontanare gli oggetti alla presa d'aria.
	I comandi non sono impostati correttamente per le condizioni ambientali.	Regolare il comandi su una temperature più calda. Controllare la temperature dopo 24 ore. Vedere la categoria "Uso dei comandi".
La temperature nel cassetto a temperature controllata è troppo Bassa.	Il dato non è impostato correttamente per gli elementi conservati nel cassetto.	Regolare l'impostazione della temperature. Vedere la categoria "Uso dei comandi" in "Uso del frigoriferò".
C'è accumulo di umilità all'interno.	L'ambiente è umido. Un ambiente	te umido contribuisce alla formazione di condensa.
NOTA: L'accumulo di un po' di umilità è normale.	Le porte vengono aperte troppo spesso o non sono completeness chuse. Lasciano entrare l'umidità nel frigoriferò.	Aprire le porte il meno possibile e chiuderle bene.
	Le porte sono bloccate in posizione aperta.	Allontanare le confezioni di alimenti alla porta.
	Un balconcino o un ripiano intralciano la chiusura.	Spingere il balconcino o il ripiano nella posizione corretta.
	Riporre i liquidi in recipiententi aperti.	In questo caso aumento l'umidità all'interno del frigoriferò. Chiudere bene tutti i contentitori.
C'è formazione di brina/ghiaccio nel companto congelatore.	La porta viene aperta spesso o è stata lasciata aperta.	Aprire la porta il meno possibile e chiuderla completeness durante il'uso.
	La guarnizione della porta non è in Buono stato.	Assicurarsi che le guarnizioni delle porta anderiscano completeness al vano frigoriferò per fornire un isolamento adeguato.
	I comandi di temperature non sono impostati correttamente.	Vedere la categoria "Uso dei comandi" per le impostazioni di temperature consigliate.

RISOLUZIONE DEI PROBLEMI

Provare les solutions indicate di seguito prima di contattare l'assistenza.

Problema Cause possibili Soluzione
Ghiaccio e acqua
La macchina del ghiaccio non produce ghiaccio o non ne produce abbastanza.	Il frigorifero non è collegato alla rete idrica o la valvola di intercettazione sulla tubazione dell'acqua è chiusa.	Collegare il frigorifero alla rete idrica e aprire completamente la valvola di intercettazione.
	La linea di alimentazione dell'acqua è strozzata.	Una strozzatura nella linea più ridurre il flusso dell'acqua. Raddrizzare la linea continua di alimentazione dell'acqua.
	La macchina del ghiaccio non è accesa. Ass	curarsi che la macchina del ghiaccio sia accesa. Vedere la sezione "Macchina del ghiaccio e cestello del ghiaccio".
	Il frigorifero è appena stato installato. Attendere 24 ore dopo l'installazione della macchina del ghiaccio perché inizi la produzione di ghiaccio. Attenderere 3 giorni per arrivare al massimo della produzione.	ere 24 ore après l'installazione della macchina del ghiaccio perché inizi la produzione di ghiaccio. Attenderere 3 giorni per arrivare al massimo della produzione.
	Il frigorifero non è chiuso del tutto. Chiudere bene lo sportello. Se non chiude del tutto, consultere "Le porte non si chiudono completeness" in esta tabella.	bene lo sportello. Se non chiude del tutto, consultere "Le porte non si chiudono completeness" in esta tabella.
	È stato prelevato un grande quantitativo di ghiaccio di recente.	Attenderere che passi il tempo occorrente alla macchina per produrre più ghiaccio. Vedere la sezione "Macchina del ghiaccio e cestello del ghiaccio" per i tempi di produzione del ghiaccio.
I cubetti di ghiaccio sono piccoli o vuoti. NOTE: quello fenomeno indica che la pressione dell'acqua è Bassa.	La valvola di intercettazione dell'acqua non è del tutto aperta.	Ruotare la valvola di intercettazione dell'acqua per aprirla completeness.
	La linea di alimentazione dell'acqua è strozzata.	Una strozzatura nella linea più ridurre il flusso dell'acqua. Raddrizzare la linea continua di alimentazione dell'acqua.
	Nel frigorifero è installato un filtrato dell'acqua.	Rimuovere il filtrato acqua e azionare la macchina del ghiaccio. Se la qualità del ghiaccio migliorara, è possible che il filtrato sua intasato o montato in modo errato. Sostituire il filtrato o reinstallarlo correttamente.
	È in uso unaSYSTEMA di filtrazione dell'acqua a osmosi inversa collegato all'alimentazione di acqua fredda.	Ilsystema più ridurre la pressione dell'acqua. Consultare la sezione "Requisiti per l'alimentazione dell'acqua".
	Domande relative alla pressione dell'acqua.	Rivolgersi a un idraulico qualificato e autorizzato.

RISOLUZIONE DEI PROBLEMI

Provare les solutions indicate di seguito prima di contattare l'assistenza.

Problema Cause possibili Soluzione
Ghiaccio e acqua (cont.)
Cattivo odore, sapore di rancido o colorazione griglia del ghiaccio o dell'accua	Il circuito idraulico del frigoriferro devesessere lavato dopo aver installato il frigoriferro.	Far scorrere l'accua per lavare il circuito idraulico.Consultare la sezione "Erogatori di acqua e ghiaccio" per le istruzioni di lavaggio del circuito idraulico.
	Raccordi idraulici installati o sostituiti di recente. I raccordi idraulici nuovi possono causare la colorazione e sapore di rancido nell'accua o nel ghiaccio.	Eliminare il ghiaccio e lavare il cestello del ghiaccio. Lavare il circuito idraulico facendo scorrere 12 litri (3 galloni) di acqua. Attendere 24 ore per la produzione di ghiaccio nuovo ed eliminare le prime 3 produzioni.
	Uso di raccordi all'alimentazione dell'attacco di tipo diverso da quelli consigliati.	Si raccomanda di usare tubo di rame o il tubo di alimentazione Whirlpool®, numero parte 8212547RP. Vedere la sezione "Allaccio alla rete idrica".
	Il ghiaccio è stato conservato troppo a lungo.	Eliminare il ghiaccio e lavare il cestello del ghiaccio. Attendere 24 ore affinché la macchina produca nuovo ghiaccio.
	L'acqua è rimasta nel circuito troppo a lungo.	Erogare almeno un litro di acqua (1/4 gallon) agli settimana per mantenere fresca la fornitura.
	L'odore degli alimenti conservati si è trasferito al ghiaccio.	Usare confezioni anticondensa e chiuse ermeticamente per conservare gli alimenti.
	L'acqua contiene minerali, ad esempio zolfo.	Potrebbe essere necessario installare un filtrato acqua per rimuovere i minerali.
	Nel frigoriferro è installato un filtrato acqua. La	colorazione griglia o scura del ghiaccio piùindicare che il systema di filtrazione dell'accua necessita di ulteriore lavaggio. Lavare il circuito idraulico facendo scorrere l'accua dello Installazione e prima di usare un nuovo filtrato acqua. Consultare la sezione "Erogatori di acqua e ghiaccio" per le istruzioni di lavaggio del filtrato acqua.
	Il filtrato acqua devese sottituito. Sostitui

RISOLUZIONE DEI PROBLEMI

Provare les solutions indicate di seguito prima di contattare l'assistenza.

Problema Cause possibili Solutazione
Ghiacchio e acqua (cont.)
Gli erogatori di acqua e ghiacchio non funzionano correttamente.	Il frigorifero non è collegato alla rete idrica o la valvola di intercettazione sulla tubazione dell'acqua è chiusa.	Collegare il frigorifero alla rete idrica e aprire completamente la valvola di intercettazione.
	La linea di alimentazione dell'acqua è strozzata.	Una strozzatura nella linea dell'acqua può ridurre il flusso dall'erogatore dell'acqua o formare cubetti di ghiacchio vuoti o sulla forma irregularare. Raddrizzare la linea continua di alimentazione dell'acqua.
	Il frigorifero è appena stato installato. Lavare e riempire il circuito idraulico. Consultare la sezione "Erogatori di acqua e ghiacchio".
	In casa, la pressione dell'acqua non è uguale o superiore a 35 psi (241 kPa).	La pressione dell'acqua in casa determina la potenza del flusso dell'erogatore. Consultare la sezione "Requisiti per l'alimentazione dell'acqua".
	È in uso un systema di filtrazione dell'acqua a osmosi inversa collegato all'alimentazione di acqua fredda.	Ilsystema di filtrazione dell'acqua a osmosi inversa più ridurre la pressione dell'acqua. Consultare la sezione "Requisiti per l'alimentazione dell'acqua".
	Il filtro acqua potrebbe essere intasato. Rimiovere il filtrato acqua e azionare l'erogatore. Se il flusso dell'acqua aumento significà che il filtrò è intasato e devè essere sostituito. Vedere la sezione "Sistema di filtrazione dell'acqua".
	Il filtro acqua non è installato correttamente.	Rimuovere il filtrato acqua e reinstallarlo. Vedere la sezione "Sistema di filtrazione dell'acqua".
Gli erogatori di acqua e ghiacchio non funzionano correttamente. (cont.)	La porta del frigorifero o il cassetto congelatore non sono del tutto chiusi.	Chiudere bene la porta o il cassetto. Se non chiudono del tutto, consultare "Le porte non si chiudono completeness".
	Le portedel frigorifero sono state spostate di recente.	Assicurarsi che i connettori elettrico e del circuito dell'acqua siano stati collegati correttamente sulla sommità della porta del frigorifero. Vedere la sezione "Rimuovere e sostuire le porte del frigorifero".
	Il ghiacchio ha formatting un blocco nel cestello del ghiacchio oppure blocca lo scivolo del ghiacchio.	Rimuovere il ghiacchio che intasa il cestello del ghiacchio e lo scivolo con un utensile di plastica se necessario. Pulire lo scivolo del ghiacchio e il fondo del cestello del ghiacchio con un panno inumidito di acqua calda, quando asciugarli bene. Per evitare intensamenti e mantenere un fornituria di ghiacchio sempre fresca, vuotare il cestello del ghiacchio e pulire cestello e scivolo agli due settimane.
Si fa fatica a rimuovere il cestello del ghiacchio dalla porta.	Il livello del ghiacchio nel cestello potrebbe essere elevato a causa della normale produzione di ghiacchio e dello spostamento dello stati durante l'erogazione.	Erogare 2-3 bicchieri di ghiacchio e provare a rimuovere il cestello.
L'erogatore del ghiacchio si incocepa quando eroga ghiacchio tritato.	Il ghiacchio tritato blocca lo scivolo del ghiacchio.	Passare da ghiacchio tritato a ghiacchio a cubetti per liberare l'erogatore del ghiacchio. Quindi passare di nuovo a ghiacchio tritato.
L'acqua perde o gocciola dall'erogatore.	Il bicchiere non è rimasto abbastanza a lungo sotto l'erogatore.	Tenere il bicchiere molto l'erogatore per 2 o 3 secondi dopo aver rilasciatto la leva.
NOTA: la fuoruscita di alcune gobce d'accua dopo l'erogazione è normale.
Il ghiacchio continua a uscire dall'erogatore.	Il bicchiere non è rimasto abbastanza a lungo sotto l'erogatore.	Tenere il bicchiere molto l'erogatore per 2 o 3 secondi dopo aver rilasciatto la leva.
NOTA: l'espulsione di alcuni cubetti dopo aver rilasciatto la leva è normale.

RISOLUZIONE DEI PROBLEMI

Provare les solutions indicate di seguito prima di contattare l'assistenza.

Problema Cause possibili Soluzione
Ghiacchio e acqua (cont.)
L'accua continua a gocciolare dall'erogatoreanche dello le prime gocce.	Il frigorifero è appena stato installato. Il lavaggio del circuito idraulico rimuove dai tubi l'aria, che fa gocciolare l'erogatore acqua. Far scorrere l'acqua per lavare il circuito idraulico. Consultare la sezione "Erogatori di acqua e ghiacchio".
	Il filtro acqua è stato installato o sostituito di recente.	Il lavaggio del circuito idraulico rimuove dai tubi l'aria, che fa gocciolare l'erogatore acqua. Far scorrere l'acqua per lavare il circuito idraulico. Consultare la sezione "Erogatori di acqua e ghiacchio".
	Potrebbe esserci un raccordo dell'accua allentato.	Verificare se c'è acqua sul fondo del comparto frigorifero, nell'area della cerniera o vicino ai collegamenti alla rete idrica dietro il prodotto.
L'accua fuoriesce da dietro il frigorifero. I raccordi della linea dell'accua non erano completamente serrati.	Vedere la sezione "Allaccio alla rete idrica".
	Le porte sono stare rimosse di recente e il raccordo della linea dell'accua non è stato serrato completeness.	Vedere la sezione "Rimuovere e sostituire le porte del frigorifero".
Il ghiaccio tritato o a cubetti non centra il bicchiere durante l'erogazione.	Il bicchiere non è stato tenuto abbastanza a lungo vicino al punto in cui il ghiaccio esce dallo scivolo.	Tenere il bicchiere vicino al punto in cui il ghiaccio esce dallo scivolo.
L'accua dell'erogatore è calda. L'accua dell'erogatore è calda. L'accua dell'erogatore è calda.

RISOLUZIONE DEI PROBLEMI

Provare les solutions indicate di seguito prima di contattare l'assistenza.

AVVERTENZA

Rischio di esplosione

Usare detergenti non infiammabili. la mancata osservanza potrebbe essere causa di decesso, esplosione o incendio.

Per visualizzare un'animazione che mystra come regolare e allineare le porte, far riferimento alla sezione Guida del prodotto/Domande Frequenti del sito web della marca corrispondente e cercare "Chiusura porte e allineamento porte".

Problema Cause possibili	Solutazione
Porte
Le porte non si chiudono completamente.	La porta è bloccata in posizione aperta.	Allontanare le confezioni di alimenti alla porta.
	Un balconcino o un ripiano intralciano la chiusura.	Singere il balconcino o il ripiano nella posizione corretta.
	Installato di recente Rimuovere tutti i materiali di imballaggio.
È difficileAprire le porte. Le guerazioni delle porte sono sporche o appiccicose.	Pulire le guerazioni e le superfici di contatto con sapone delicato e acqua calda. Sciacquare e asciugare con un panno.
Le porte sembrano disassate.	Le porte devono essere allineate oppure il frigoriferro deve esseregresso in piano.	Se è necessario allineare le porte, rivolgersi all'assistenza.
Il frigoriferro sembra instabile o viene avanti quando si aprono e chiudono le porte.	I piedini frenati del frigoriferro non sono aderenti al pavimento.	Ruotare i due piedini frenati (uno su ciascun lato) in senso antiorario, in modo uguale, fino a quando aderiscono al pavimento. Consultare la sezione "Messa in piano del frigoriferro e chiusura porte".

SCHEDA TECHNICA DELLE PRESTAZIONI

Sistema di filtrazione dell'acqua

Modello P9WB2L/P9RFWB2L/EDR2RXD1 Capacità 757 litri (200 gallon)

Ilistema è stato testato e certificato da NSF International in baseagli Aglia 42, 53, 401 NSF/ANSI e CSA B483.1 per la riduzione dei contaminanti indicati nella Scheda tecistica delle prestazioni.

Il sema e stato testato in base agli standard NSF/ANSI 42, 53, 401 e CSA B483.1 per la riduzione delle sostanze elencate di seguito. La concentrazione delle sostanze indicate nell'acqua che entra nel sema è stata ridotta a una concentrazione minore o uguali ai limiti consentiti per l'acqua erogata dalsystema, come specificato negli standard NSF/ANSI 42, 53, 401 e CSA B483.1

Substance Reduction Aesthetic Effects Influent	Challenge Concentration Maximum	Permissible Product Water Concentration	Average% Reduction
Chlorine Taste/Odor Particulate Class I*2.0 mg/L ± 10% At least 10,000 particles/mL		50% reduction 85% reduction 97.2% 99.5%
Contaminant Reduction Influent Challenge Concentration Maximum Permissible Product Concentration			Average%Reduction
Lead: @ pH 6.5/ @ pH 8.5 0.15 mg/L ± 10% 0.01 mg/L >99.3% / 98.6%
Benzene 0.015 mg/L ± 10% 0.005 mg/L 96.0%
p - Dichlorobenzene 0.225 mg/L ± 10% 0.075 mg/L >99.8%
Carbofuran 0.08 mg/L ± 10% 0.040 mg/L 91.9%
Toxaphene 0.015 ± 10%	0.003 mg/L 93.3%
Atrazine	0.009 mg/L ± 10% 0.003 mg/L 92.4%
Asbestos	\(10^7\) to \(10^8\) fibers/\(L^{†}\)	99%	>99%
Asbestos	50,000/L min.	99.95%	>99.99%
Live Cyst†	11 NTU ± 10%	0.5 NTU	99.0%
Lindane	0.002 ± 10%	0.0002 mg/L	98.9%
Tetrachloroethylene	0.015 mg/L ± 10% 0.005 mg/L >96.6%
O-Dichlorobenzene	1.8 mg/L ± 10%	0.60 mg/L	>99.9%
Ethylbenzene	2.1 mg/L ± 10%	0.70 mg/L	99.4%
1,2,4-Trichlorobenzene	0.210 mg/L ± 10% 0.07 mg/L	>99.8%
2,4 - D	0.210 mg/L ± 10% 0.07 mg/L	93.8%
Styrene	2.0 mg/L ± 10%	0.1 mg/L	99.8%
Toluene	3.0 mg/L ± 10%	1.0 mg/L	87.9%
Endrin	0.006 mg/L ± 10% 0.002 mg/L >96.6%
Atenolol	200 ± 20%	30 ng/L	>95.9%
Trimethoprim	140 ± 20%	20 ng/L	>96.9%
Linuron	140 ± 20%	20 ng/L	>96.4%
Estrone	140 ± 20%	20 ng/L	>97.0%
Nonylphenol	1400 ± 20%	200 ng/L	>97.4%
Carbamazepine	1400 ± 20%	200 ng/L	>97.9%
Phenytoin	200 ± 20%	30 ng/L	93.8%
Naproxen	140 ± 20%	20 ng/L	96.1%
Bisphenol A	2000 ± 20%	300 ng/L	>99.2%

Verificari finale

Indepartatu toate materiale de ambalare.
Setati comenzile de temperatura la valorile recomandate.
Păstrati instructiunileși intreaga documentatie.
Pentru a primi o asistenta mai completa, va rugam sa inregistrati produsul la www.whirlpool.com.

Pericol datorità greutatii excessive

Sertare de mentinere a prospetimii

Acender o frigorifico. 464

FUNCOES DE CONECTIVIDADE DO FRIGORIFICO 464

CONFIGURAR A CONNECTIVIDAE 465

Quandodeslocaroffrigorffico:

Acender o frigorifico

Ckopoct Ha npOn3BOcTBo Ha nei

BaunrT neDorehepatop 6n Tpr6BaNo da npOn3BexJa np6bn3ntenHO 3,5 Ibs (1,6 kg) neHa n deH npH HopMaHa pa6ota.

BkIIOUBaHe/ɪzKlIOUBaHe Ha JædoreHepaTopa

3a Da BKNIOHTE NeOReHepaTopa, HATNCHEte N 3aApbXTe 6byToHnTe Crush (HaTpoWeH) n Cubed (Ha Ky6yeTa) Ha DnCnpe. HNdkatopBt Ice maker off (N3KnIOeH neOreHepaTop) ue npemra 3 nbTu n ue n3rache.
3a Da N3KIOHITe PbHNO JeIoreHePApToPA, HATNCHETe 3aIpbXTe 6byToHa Ice maker off (N3KIOUeH JeIoreHePApTO) Ha DnCnEe. INHINKaTOpBt Ice maker off (N3KIOUeH JeIoreHePApTO) Ⅲe npemira 3 nBtN u Ⅲe octahe CBeTHan Ha DnCnEe.

BENEXK:

BaunrIeOReHepaTop mAbTOMaTHNO 3KIOUHO BHe. CEn3OpBt ABOTAMuHo Ue CNpe Ipon3BOCTBOTO HaJeA, Ako KoFnuKaTa 3a cbxpaHeHne Ce HAnbLnH NnBpaTaTa e OTBoPeHa. OpraT 3a ynpabLeHne Ue octaHe BbB BKIOueHO NOIOKeHne.

PAΦTOBE, KYTUN YEKMΕДЖETA

PaΦTOBE n pamkn Ha paΦTOBE

PafoBTe BBA BaHn XnaDnHnK ca perynpyem, 3a da OTROBAPrHa BaHTe HNDNbDyAaHn HyxKn 3a cbXpaHnBaHe.

CbxpaaHbAeTo 3aeHNO Ha cxOHN XpaHntEN HnpdyKTN BvB BawnXlaDINHk N peryLnpaHTo Ha paTobete Da OTROBAP Ha pa3NHTHe BnCOHn HA xpaHntENHte npdyKtn Ie HapabnNo-NeCHO OTKPbAeHO TaOHn PpOkyT. Toba cIoo He HamaNN BpeMeTO, pE3 KOeTO BpaTaTa HA xlaDNHnKa e OTBopeHa, KaTO No To3n HaunCe CneCTBa ENEKTPOeHeprna.
