NÁVOD K OBSLUZE WQ9I MO1L UK WHIRLPOOL

1. Vyberte kryt poistky (A) a poistku (B).

2. Nechajte dvere chladničky zatvorené a pripravte sa na ich

horného závesu a odložte si ich.

5. Zdvihnite dvere chladničky z čapu stredného závesu.

závesudverí. ■ Uchopte každú stranu spojky s vodičmi. Ľavým palcom zatlačte západku a potiahnite časti spojky od seba.

5. Zdvihnite dvere chladničky z čapu spodného závesu.

chladničky. Skrutky neuťahujte až na doraz.

3. Znovu zapojte elektrické vodiče.

■ Zatlačením spojte dva diely elektrickej spojky. ■ Zapojte uzemňovací vodič ku skrutke závesu. Záverečné kroky

1. Nechajte dvere mrazničky zatvorené a pripravte sa na ich

5. Namontujte uzáver vodného ltra na nový lter. Zarovnajte

šípky tak, aby drážky vo ltri boli zarovnané s rebrami vkryteltra.

6. Založte lter do plášťa.

7. Otočte vodný lter a o 90° doprava tak, aby sa zaistil na

mieste a aby sa šípky vyrovnali.

8. Dvierka vodného ltra zatlačením zavrite.

2. TLAČIDLO A INDIKÁTOR Measured Fill (Dávkovaný výdaj)

10. INDIKÁTOR Freeze Shield (Protimrazový štít – zabráni

16. INDIKÁTOR Replace Water Filter (Výmena vodného ltra)

28. INDIKÁTOR Holiday Mode (Dovolenkový režim)

29. INDIKÁTOR Demo Mode (Ukážkový režim)

Ak chcete zapnúť režim Holiday Mode (Dovolenkový režim), stlačte a podržte tlačidlo režimu, kým sa na displeji nerozsvieti kontrolka dovolenkového režimu. ■ Ak chcete režim Holiday Mode (Dovolenkový režim) ukončiť, stlačte a podržte tlačidlo režimu, kým na displeji nezhasnú ikony režimu.

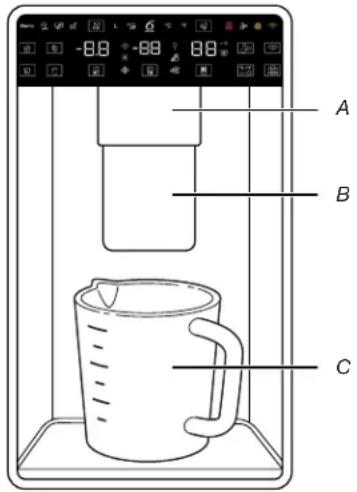

2. Stlačením a podržaním tlačidla Measured Fill (Dávkovaný

1. Pohár z pevného materiálu zatlačte o páčku na dávkovači vody.

2. Vybratím pohára zastavíte výdaj vody.

1. Pod vodnú hubicu umiestnite pevný pohár. Aktivujte dotykom

3. Vybratím pohára zastavíte výdaj vody.

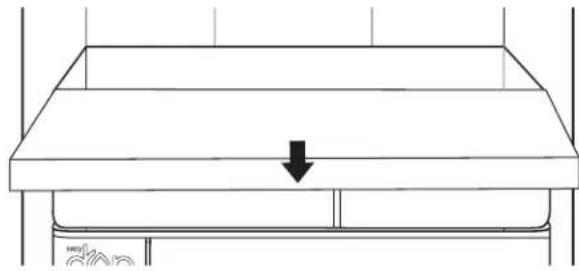

4. Po odpojení obidvoch spôn opatrne vytiahnite výsuvnú policu

smerom k prednej časti chladničky. Zásuvky na skladovanie ovocia a zeleniny Pri vyberaní a vkladaní zásuviek:

1. Uchopte rukoväť zásuvky a zásuvku vytiahnite von až po

1. Uchopte rukoväť zásuvky a zásuvku vytiahnite von až po

2. Ak má vaša chladnička k dispozícii automatický výrobník

4. Chladničku odpojte od elektrického napájania.

8. Zatvorené dvere zaistite páskou a elektrický napájací kábel

28. NÄIDIK „Holiday Mode“ (Puhkuserežiim)

29. NÄIDIK „Demo Mode“ (Demorežiim)

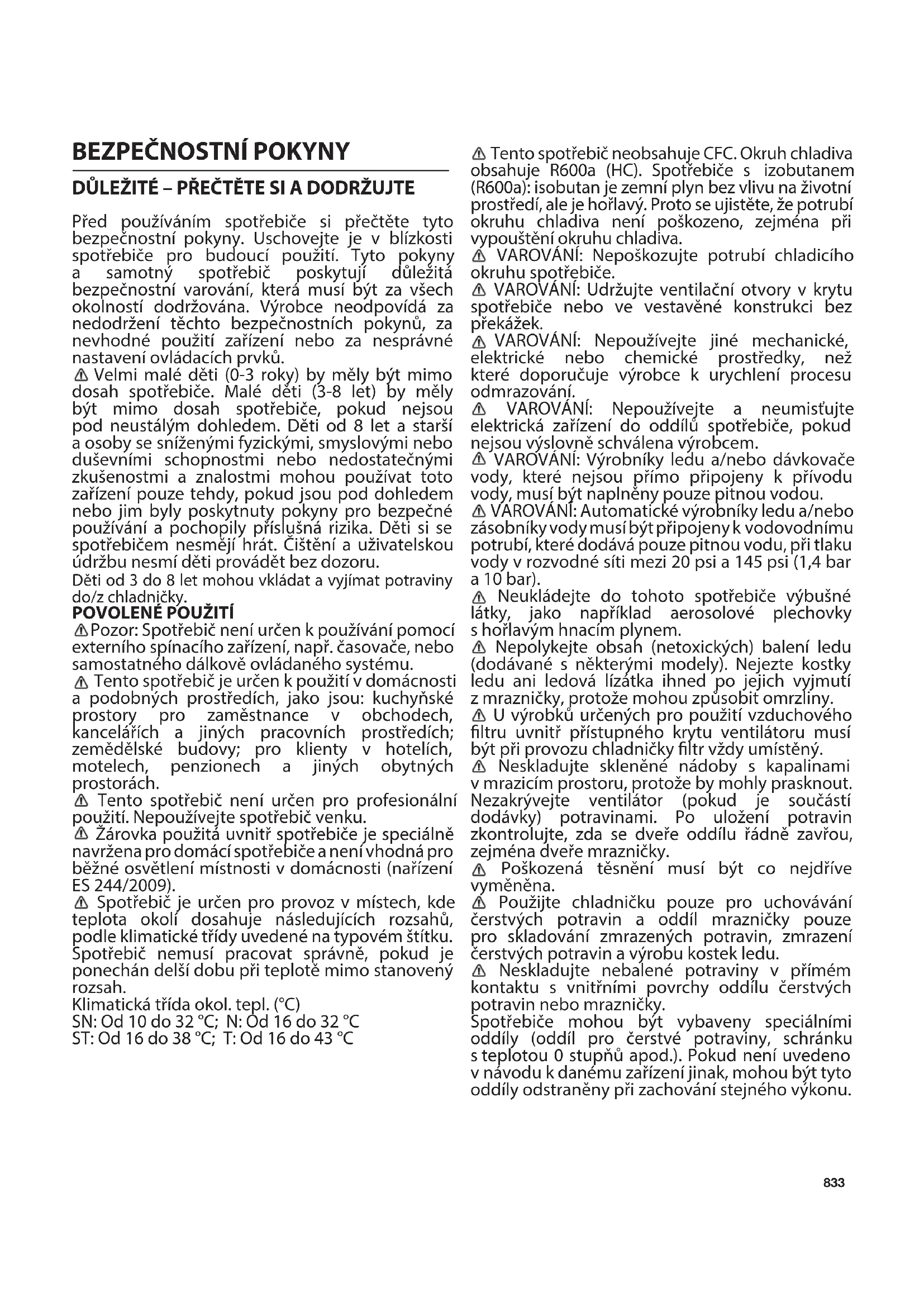

DŮLEŽITÉ – PŘEČTĚTE SI A DODRŽUJTE Před používáním spotřebiče si přečtěte tyto bezpečnostní pokyny. Uschovejte je v blízkosti spotřebiče pro budoucí použití. Tyto pokyny a samotný spotřebič poskytují důležitá bezpečnostní varování, která musí být za všech okolností dodržována. Výrobce neodpovídá za nedodržení těchto bezpečnostních pokynů, za nevhodné použití zařízení nebo za nesprávné nastavení ovládacích prvků. Velmi malé děti (0-3 roky) by měly být mimo dosah spotřebiče. Malé děti (3-8 let) by měly být mimo dosah spotřebiče, pokud nejsou pod neustálým dohledem. Děti od 8 let a starší aosoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatečnými zkušenostmi a znalostmi mohou používat toto zařízení pouze tehdy, pokud jsou pod dohledem nebo jim byly poskytnuty pokyny pro bezpečné používání a pochopily příslušná rizika. Děti si se spotřebičem nesmějí hrát. Čištění a uživatelskou údržbu nesmí děti provádět bez dozoru. Děti od 3 do 8 let mohou vkládat a vyjímat potraviny do/z chladničky.

Pozor: Spotřebič není určen k používání pomocí externího spínacího zařízení, např. časovače, nebo samostatného dálkově ovládaného systému. Tento spotřebič je určen k použití v domácnosti a podobných prostředích, jako jsou: kuchyňské prostory pro zaměstnance v obchodech, kancelářích a jiných pracovních prostředích; zemědělské budovy; pro klienty v hotelích, motelech, penzionech a jiných obytných prostorách. Tento spotřebič není určen pro profesionální použití. Nepoužívejte spotřebič venku. Žárovka použitá uvnitř spotřebiče je speciálně navržena pro domácí spotřebiče a není vhodná pro běžné osvětlení místnosti v domácnosti (nařízení ES 244/2009). Spotřebič je určen pro provoz v místech, kde teplota okolí dosahuje následujících rozsahů, podle klimatické třídy uvedené na typovém štítku. Spotřebič nemusí pracovat správně, pokud je ponechán delší dobu při teplotě mimo stanovený rozsah. Klimatická třída okol. tepl. (°C) SN: Od 10 do 32 °C; N: Od 16 do 32 °C ST: Od 16 do 38 °C; T: Od 16 do 43 °C Tento spotřebič neobsahuje CFC. Okruh chladiva obsahuje R600a (HC). Spotřebiče s izobutanem (R600a): isobutan je zemní plyn bez vlivu na životní prostředí, ale je hořlavý. Proto se ujistěte, že potrubí okruhu chladiva není poškozeno, zejména při vypouštění okruhu chladiva. VAROVÁNÍ: Nepoškozujte potrubí chladicího okruhu spotřebiče. VAROVÁNÍ: Udržujte ventilační otvory v krytu spotřebiče nebo ve vestavěné konstrukci bez překážek. VAROVÁNÍ: Nepoužívejte jiné mechanické, elektrické nebo chemické prostředky, než které doporučuje výrobce k urychlení procesu odmrazování. VAROVÁNÍ: Nepoužívejte a neumisťujte elektrická zařízení do oddílů spotřebiče, pokud nejsou výslovně schválena výrobcem. VAROVÁNÍ: Výrobníky ledu a/nebo dávkovače vody, které nejsou přímo připojeny k přívodu vody, musí být naplněny pouze pitnou vodou. VAROVÁNÍ: Automatické výrobníky ledu a/nebo zásobníky vody musí být připojeny kvodovodnímu potrubí, které dodává pouze pitnou vodu, při tlaku vody v rozvodné síti mezi 20 psi a 145psi (1,4 bar a 10bar). Neukládejte do tohoto spotřebiče výbušné látky, jako například aerosolové plechovky shořlavým hnacím plynem. Nepolykejte obsah (netoxických) balení ledu (dodávané s některými modely). Nejezte kostky ledu ani ledová lízátka ihned po jejich vyjmutí zmrazničky, protože mohou způsobit omrzliny. U výrobků určených pro použití vzduchového ltru uvnitř přístupného krytu ventilátoru musí být při provozu chladničky ltr vždy umístěný. Neskladujte skleněné nádoby s kapalinami vmrazicím prostoru, protože by mohly prasknout. Nezakrývejte ventilátor (pokud je součástí dodávky) potravinami. Po uložení potravin zkontrolujte, zda se dveře oddílu řádně zavřou, zejména dveře mrazničky. Poškozená těsnění musí být co nejdříve vyměněna. Použijte chladničku pouze pro uchovávání čerstvých potravin a oddíl mrazničky pouze pro skladování zmrazených potravin, zmrazení čerstvých potravin a výrobu kostek ledu. Neskladujte nebalené potraviny v přímém kontaktu s vnitřními povrchy oddílu čerstvých potravin nebo mrazničky. Spotřebiče mohou být vybaveny speciálními oddíly (oddíl pro čerstvé potraviny, schránku steplotou 0 stupňů apod.). Pokud není uvedeno vnávodu k danému zařízení jinak, mohou být tyto oddíly odstraněny při zachování stejného výkonu.834 Varování: Riziko požáru/hořlavých materiálů Nejvhodnější prostory spotřebiče, ve kterých mají být skladovány určité druhy potravin, s přihlédnutím k rozdílnému rozložení teploty vrůzných oddílech ve spotřebiči, jsou následující: - Chladnička: Skladujte tropické ovoce, plechovky, nápoje, vejce, omáčky, nakládané okurky, máslo, džem, sýr, mléko, mléčné výrobky, jogurty. Můžete také skladovat uzeniny, dezerty, maso a ryby, tvarohový koláč, čerstvé těstoviny, zakysanou smetanu, pudink a smetanový sýr. Zásuvka na ovoce a zeleninu ve spodní části chladničky: Skladujte zeleninu a ovoce (kromě tropického ovoce). Chladicí oddíl: Maso a ryby skladujte pouze vnejchladnější zásuvce - Mraznička: je vhodná k zmrazování potravin z okolní teploty a ke skladování zmrazených potravin, protože teplota je rovnoměrně rozložena v celém oddílu. U zakoupených zmrazených potravin je doba použitelnosti uvedená na obalu. Toto datum zohledňuje druh skladovaných potravin, a proto by toto datum mělo být respektováno. Čerstvé potraviny by měly být skladovány v následujících časových obdobích: 1-3 měsíce pro sýry, měkkýše, zmrzlinu, šunku/klobásy, mléko, čerstvé tekutiny; 4 měsíce pro steaky nebo kotlety (hovězí, jehněčí, vepřové); 6 měsíců pro máslo nebo margarín, drůbež (kuře, krůta); 8-12 měsíců pro ovoce (kromě citrusů), pečené maso (hovězí, vepřové, jehněčí), zeleninu. Je třeba dodržet data trvanlivosti na obalu potravin. Chcete-li zabránit kontaminaci potravin, dodržujte následující: - Dlouhé otevírání dvířek může způsobit výrazné zvýšení teploty v oddílech spotřebiče. - Pravidelně čistěte povrchy, které mohou přijít do styku s potravinami a přístupnými odtokovými systémy. - Vyčistěte nádrže na čistou vodu, pokud nebyly použity po dobu 48 hodin; pokud nebyla voda odebírána po dobu 5 dnů, propláchněte vodní systém připojený k přívodu vody. - Syrové maso a ryby skladujte ve vhodných nádobách v chladničce, aby se nedostaly do kontaktu s jinými potravinami ani z nich na ně nic nekapalo. V multifunkčním úložném prostoru by se měly potraviny skladovat takto: +10 °C : skladujte bílé víno + 4 °C: skladujte zeleninu a ovoce (kromě tropického ovoce) 0 °C: skladujte pouze maso a ryby Všechny nastavené hodnoty pod nulou: zmrazené potraviny skladujte stejně jako v mrazničce - Dvouhvězdičkové oddíly na zmrazené potraviny jsou vhodné pro skladování předzmrazených potravin, skladování nebo výrobu zmrzliny akostek ledu. - Nezmrazujte čerstvé potraviny v jedno-, dvou- nebo tříhvězdičkovém oddílu. - Pokud necháte chladicí spotřebič delší dobu prázdný, vypněte jej, odmrazte, vyčistěte, vysušte a nechte dveře otevřené, abyste zabránili vzniku plísní uvnitř spotřebiče. INSTALACE Se spotřebičem musí manipulovat a instalovat jej dvě nebo více osob - nebezpečí zranění. Používejte ochranné rukavice k rozbalení ainstalaci - nebezpečí pořezání. Instalace včetně případného přívodu vody (pokud je zapotřebí) a elektrických přípojek a opravy musí prováděny kvalikovaným technikem. Neopravujte ani nevyměňujte žádnou část spotřebiče, pokud to není výslovně uvedeno v uživatelské příručce. Držte děti mimo místo instalace. Po vybalení spotřebiče se ujistěte, že během přepravy nebyl poškozen. V případě problémů se obraťte na prodejce nebo na nejbližší servis. Po instalaci musí být obalový odpad (plast, polystyrén atd.) uložen mimo dosah dětí - nebezpečí udušení. Před každou instalací musí být spotřebič odpojen od napájecího zdroje - nebezpečí úrazu elektrickým proudem. Během instalace se ujistěte, že spotřebič nepoškodil napájecí kabel - nebezpečí požáru nebo úrazu elektrickým proudem. Spotřebič zapněte až po dokončení instalace. Dbejte na to, aby při přemísťování spotřebiče nedošlo k poškození podlah (např. parket). Umístěte spotřebič na podlahu nebo podložku dostatečně silnou, aby unesla jeho hmotnost, a na místě vhodném pro jeho velikost a použití. Ujistěte se, že spotřebič není blízko zdroje tepla a že jeho čtyři nohy jsou stabilní a spočívají na podlaze. Nastavte je podle potřeby a pomocí vodováhy zkontrolujte, zda je spotřebič dokonale vyrovnaný. Před zapnutím spotřebiče počkejte nejméně dvě hodiny, abyste zajistili, že okruh chladiva bude plně účinný. VAROVÁNÍ: Při umístění spotřebiče se ujistěte, že přívodní kabel není zachycen nebo poškozen. VAROVÁNÍ: Aby se zabránilo nebezpečí z důvodu nestability, musí být umístění nebo upevnění spotřebiče provedeno v souladu spokyny výrobce. Je zakázáno umístit chladničku tak, aby kovová hadice plynového sporáku, kovové, plynové nebo vodovodní potrubí nebo elektrické vodiče byly v kontaktu se zadní stěnou chladničky (kondenzátorovou cívkou). Po obou stranách chladničky a nad ní ponechte vždy volný prostor k zajištění správného větrání. Vzdálenost mezi zadní částí spotřebiče a stěnou za spotřebičem by měla být 50 mm, aby nedošlo k přístupu k horkým plochám. Snížením tohoto prostoru se zvýší spotřeba energie produktu. Pokud je nutné vyměnit dveře, kontaktujte centrum technické asistence.835 V bodě spojení mezi přívodem vody a příslušenstvím nebo zařízením musí být namontován „schválený“ zpětný ventil nebo jiné neméně účinné zařízení zabraňující zpětnému toku, které poskytuje ochranu proti zpětnému toku alespoň pro kategorii kapalin dvě.

VAROVÁNÍ K ELEKTŘINĚ

Spotřebič musí být odpojitelný od napájení vytažením zástrčky, pokud je zástrčka přístupná, nebo vícepólovým spínačem namontovaným před zásuvkou v souladu s pravidly elektroinstalace a spotřebič musí být uzemněn v souladu s národními bezpečnostními elektrickými normami. Nepoužívejte prodlužovací kabely, vícenásobné zásuvky nebo adaptéry. Po instalaci nesmějí být elektrické komponenty uživateli přístupné. Nepoužívejte spotřebič, pokud jste mokří nebo bosí. Nepoužívejte tento spotřebič, pokud má poškozený napájecí kabel nebo zástrčku, pokud nefunguje správně, je poškozen nebo spadl. Pokud je napájecí kabel poškozen, musí jej výrobce, jeho servisní zástupce nebo podobně kvalikovaná osoba vyměnit za stejný kabel, aby se předešlo nebezpečí - nebezpečí úrazu elektrickým proudem. VAROVÁNÍ: Neumisťujte k zadní straně spotřebiče více přenosných zásuvek nebo přenosných napájecích zdrojů.

VAROVÁNÍ: Před prováděním údržby se ujistěte, že je spotřebič vypnutý a odpojený od napájení; nikdy nepoužívejte parní čisticí zařízení - nebezpečí úrazu elektrickým proudem. Nepoužívejte na plastové součásti, vnitřní povrchy a vložky dveří nebo těsnění abrazivní či drsné čisticí prostředky, jako jsou spreje na okna, čisticí písek, hořlavé kapaliny, čisticí vosky, koncentrované čisticí prostředky, bělicí prostředky nebo čisticí prostředky obsahující ropné produkty. Nepoužívejte papírové ručníky, brusné houbičky nebo jiné drsné čisticí nástroje.

LIKVIDACE OBALOVÉHO MATERIÁLU

Obalový materiál je 100% recyklovatelný a je označen symbolem recyklace . Různé části obalového materiálu proto nevyhazujte s domácím odpadem, ale zlikvidujte ho podle platných místních předpisů.

LIKVIDACE DOMÁCÍCH SPOTŘEBIČŮ

Tento spotřebič je vyroben s použitím recyklovatelných nebo opakovaně použitelných materiálů. Zlikvidujte jej v souladu s místními předpisy pro likvidaci odpadů. Další informace o úpravě, využití a recyklaci elektrických domácích spotřebičů získáte od místního úřadu, centra pro sběr domovního odpadu nebo od obchodu, kde jste spotřebič zakoupili. Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EU o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto spotřebiče pomůžete zabránit negativním následkům pro životní prostředí a lidské zdraví. Symbol na spotřebiči nebo přiložených dokumentech udává, žetento spotřebič nepatří do domácího odpadu, ale je nutné ho odvézt do příslušného sběrného místa pro recyklaci elektrických a elektronických zařízení.

TIPY NA ÚSPORU ENERGIE

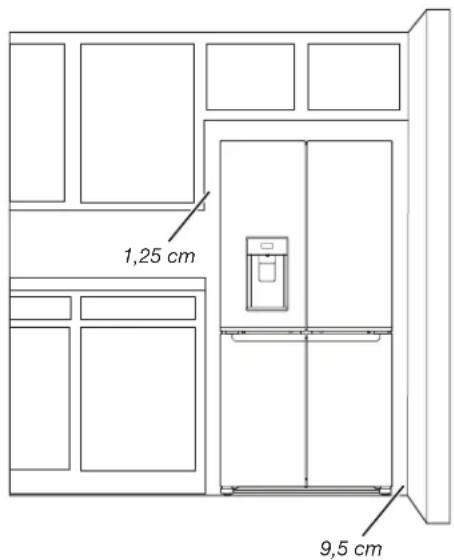

Instalujte spotřebič na suchém, dobře větraném místě, vzdáleném od zdroje tepla (např. radiátor, sporák apod.) a na místě, které není přímo vystaveno slunci. V případě potřeby použijte izolační desku. Pro zajištění dostatečného větrání dodržujte pokyny k instalaci. Nedostatečná ventilace na zadní straně výrobku zvyšuje spotřebu energie a snižuje účinnost chlazení. Časté otevírání dveří může způsobit zvýšení spotřeby energie. Vnitřní teplota spotřebiče a spotřeba energie mohou být ovlivněny také teplotou okolí a umístěním spotřebiče. Nastavení teploty by mělo brát v úvahu tyto faktory. Omezte otevírání dveří na minimum. Když rozmrazujete zmrazené potraviny, umístěte je do chladničky. Nízká teplota zmrazených produktů ochladí potraviny v chladničce. Před vložením do spotřebiče nechte teplé pokrmy a nápoje vychladnout. Umístění polic v chladničce nemá vliv na efektivní využití energie. Potraviny by měly být umístěny na policích tak, aby byla zajištěna správná cirkulace vzduchu (potraviny by se neměly dotýkat a měla by být zachována vzdálenost mezi potravinami a zadní stěnou). Můžete zvýšit skladovací kapacitu mražených potravin odstraněním košů a, pokud je k dispozici, pomocí police Stop Frost. Nedělejte si starosti o zvuky vycházející z kompresoru, které jsou popsány jako normální zvuky v Rychlém průvodci k tomuto produktu.836 Správná likvidace vaší staré chladničky NEBEZPEČÍ: Hrozí uvěznění dítěte. Než vyhodíte svou starou chladničku nebo mrazničku: ■ Odstraňte dveře. ■ Nechte police na místě, aby děti nemohly snadno vlézt dovnitř. DŮLEŽITÉ: Zachycení a udušení dětí nejsou problémy minulosti. Zastaralé nebo opuštěné chladničky jsou stále nebezpečné - ikdyž budou stát na místě „jen pár dní“. Pokud se zbavujete vašístaré chladničky, postupujte podle těchto pokynů, abyste zabránili nehodám. VAROVÁNÍ Nebezpečí zadušení Ze své staré chladničky odstraňte dveře. V opačném případě může dojít k usmrcení nebo poškození mozku. Důležité informace k likvidaci chladniček: Chladničky likvidujte v souladu s federálními a místními předpisy. Chladničky musí být vypuštěny licencovaným technikem a v souladu se stanovenými postupy.837

Skladovací kapacita: Zkontrolujte štítek s údaji na zadní straně produktu. Výrobník ledu ve dveřích a kyblík na led Pure Control Ovládání 6th Sense Vysouvací tác Přihrádka Fresh Vodní ltr Přihrádka na delikatesy Nastavitelná police Přihrádka Fresh Nastavitelná police 2 horní světelné proužky 2 boční světelné proužky Přihrádka pro snadný přístup Zásuvky na rychlé zmrazení A. Chladnička B. Mraznička C. Flexi Freeze Uživatelské rozhraní Páčky výdejníku ledu a vody Vysouvací odkapávací tác

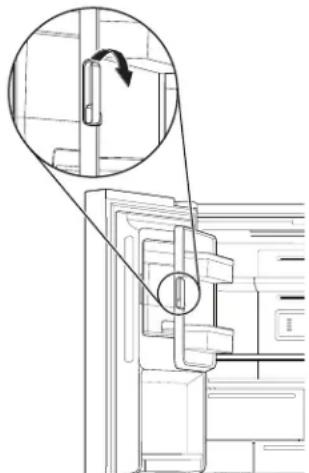

B C838 CO JE NOVÉHO ZA DVEŘMI? Dveřní zásobník na led In-Door-Ice

Výrobník ledu a zásobník na led jsou umístěny ve dveřích pro snadný přístup k ltrovanému ledu; navíc se tím uvolní cenný prostor v policích a mohou se přidat další dveřní přihrádky slepším využitím prostoru. Freeze Shield (Ochrana před mrazem) Tato funkce minimalizuje pronikání vlhkosti do zmrazených potravin a snižuje riziko popálení zmrazenými potravinami. Výsuvná police Tato výsuvná police s plnou šířkou, zasunutá mezi zásobníky na ovoce a zeleninu a nejnižší polici je ideální pro nádoby se zbytky rodinných jídel, krabice na pizzu a tácy na party. Zásuvky na delikatesy K uložení potravin, jako je maso, lahůdky a nápoje v jejich ideálním chladicím prostředí. Dávkovač vody s Measured Fill (Odměřeným množstvím) Funkce Measured Fill (Odměřené množství) umožňuje vydávat požadované množství ltrované vody v praktických dávkách, jakoje 0,2 litru, 0,5 litru a 1,0 litru. Panoramatické LED osvětlení Několik pruhů s LED osvětlením uvnitř chladničky, mrazničky avnitřních zásuvek minimalizuje stíny a rovnoměrně šíří světlo vchladničce. Multifunkční úložný prostor Přepněte z mrazničky na chladničku jedním dotykem s výběrem mezi 6 přednastavenými teplotami a vytvořte požadovaný prostor podle rostoucích potřeb. Pure Control (Kontrola čistoty) Hygiena díky inovativnímu zařízení uvolňujícímu ozon, kteréomezuje pachy a zabraňuje šíření bakterií vnitřního prostoru, čímžzlepšuje kvalitu vzduchu pro lepší životní prostředí.839

Elektrická energie ■ Připojte chladničku do uzemněné zásuvky. Dveře ■ Pokud jsou během instalace odstraněny dveře, přečtěte si části „Odstranění a výměna dveří chladničky“ a Odstranění avýměna dveří mrazničky“. ■ Dveře dokonale těsní. ■ Chladnička stojí vodorovně. Nastavte vyrovnávací nožky tak, aby spočívaly na podlaze. ■ Dveře jsou v horní části rovné. (V případě potřeby použijte funkci zarovnání dveří.) Závěrečné kontroly ■ Odstraňte veškerý přepravní materiál. ■ Nastavte ovládací prvky teploty na doporučené nastavení. ■ Uložte pokyny a další literaturu. ■ Pokud si chcete zajistit dokonalejší asistenci, zaregistrujte svůj produkt na adrese www.whirlpool.com. Instance Vodního Filtru n Vyhledejte prostor pro vodní ltr v levé dolní části chladničky. Otevřete ltr zatlačením na pravou stranu dvířek ltru. n Zarovnejte šipku na víčku vodního ltru s výřezem v pouzdru ltru a vložte ltr. n Po vložení ltru otočte ltrem po směru hodinových ručiček o90 ° (1/4 otáčky), dokud nezapadne do krytu. n Zatlačte dvířka vodního ltru na západku. n Proplachujte 3 galony vody (11,4 l) přes vodní systém, abysteodvzdušnili vodovodní vedení a zabránili kapání dávkovače a/nebo sníženému průtoku dávkovače. n Resetujte počitadlo ltru pomocí uživatelského rozhraní. Postup resetování ltru naleznete v části Uživatelské ovládacíprvky.POZNÁMKA: Není-li ltr nainstalován správně, může voda téct s nižším průtokem a omezí se výroba ledu. Nesprávná instalace ltru může také způsobit únik z vodního ltru. Vybalení chladničky Doručení chladničkyMinimální otevření dveří je 838 mm (33”). Pokud je otevření dveří 914mm (36”) nebo méně, je nutné odstranit dveře, zásuvku a panty.Převážejte chladničku ze strany, na které se otevírají dveře.Odstranění obalu ■ Před zapnutím chladničky odstraňte z povrchu zbytky lepidla a lepicí pásky. Na prsty si naneste malé množství tekutého prostředku na mytí nádobí a odstraňte lepidlo. Místo otřete teplou vodou a osušte. ■ Nepoužívejte ostré nástroje, alkohol, hořlavé kapaliny nebo brusné čisticí prostředky, abyste odstranili lepicí pásku nebo lepidlo. Tyto výrobky mohou poškodit povrch vaší chladničky. ■ Zlikvidujte/recyklujte všechny obalové materiály.Čištění před použitímPo odstranění všech obalových materiálů a před použitím chladničku uvnitř vyčistěte. Pokyny pro čištění naleznete v části „Údržba chladničky“. VAROVÁNÍ Nebezpečí úrazu elektrickým proudemZapojte do uzemněné zásuvky.Neodstraňujte uzemňovací kontakt.Nepoužívejte adaptér (rozdvojku).Nepoužívejte prodlužovací kabel.Nedodržení těchto pokynů může mít za následek smrt, požár nebo úraz elektrickým proudem. VAROVÁNÍ Nebezpečí nadměrné hmotnostiPři přesouvání a instalaci chladničky pracujte ve dvou nebo více osobách.V opačném případě může dojít ke zranění zad či jinému zranění.Při přemísťování chladničky:Vaše chladnička je těžká. Při přemísťování chladničky pro čištění nebo údržbu nezapomeňte zakrýt podlahu lepenkou nebo dřevotřískovou deskou, aby nedošlo k poškození podlahy. Při přemisťování vždy chladničku tlačte přímo. Chladničkou nekývejte ani s ní „nechoďte“, když se ji snažíte přesunout, protože by mohlo dojít k poškození podlahy. Důležité informace o skleněných policích a krytech: Nečistěte skleněné police nebo kryty teplou vodou, když jsou studené. Police a kryty se mohou zlomit, pokud jsou vystaveny náhlým změnám teploty nebo nárazům. Tvrzené sklo je navrženo tak, aby se rozpadlo na mnoho malých kousků. To je normální. Skleněné police a kryty jsou těžké. Při jejich vyjímání použijte obě ruce, aby nedošlo k pádu.840 Požadavky na umístění Aby byla zajištěna správná ventilace chladničky, nechte na každé straně a nahoře prostor o rozměrech 1,25 cm. Za chladničkou ponechte prostor 5 cm. Pokud vaše chladnička obsahuje výrobník ledu, nechte na zadní straně spotřebiče prostor na přípojku vodovodního potrubí. Při instalaci chladničky vedle pevné stěny ponechte mezi chladničkou a stěnou minimální prostor o velikosti 9,5 cm, aby se dveře otevřely. POZNÁMKA: Tato chladnička je určena pro použití v místech, kde se teplota pohybuje od minimálně 10 °C do maximálně 43°C. Preferovaný rozsah pokojové teploty pro optimální výkon, který snižuje spotřebu elektřiny a poskytuje vynikající chlazení, je mezi 15 °C a 32 °C. Nedoporučujeme instalovat chladničku poblíž zdroje tepla, jako je trouba nebo radiátor. Požadavky na elektroinstalaci DŮLEŽITÉ: Montáž a elektrické připojení musí provádět kvalikovaný technik podle pokynů výrobce a v souladu smístními bezpečnostními předpisy. ■ Chladnička je navržena tak, aby fungovala na samostatném obvodu 220-240 V, 10 A, 50/-60 Hz. ■ Ujistěte se, že napětí uvedené na typovém štítku odpovídá napětí vaší domácnosti. ■ Spotřebič musí být odpojitelný od napájení vytažením zástrčky nebo pomocí hlavního dvoupólového spínače nainstalovaného před zásuvkou. ■ Jestliže je poškozený napájecí kabel, smí ho vyměnit pouze výrobce, servisní technik nebo osoba s podobnou příslušnou kvalikací, jinak by mohlo dojít k úrazu. Před přemístěním chladničky do konečné polohy je důležité zajistit správné elektrické připojení: Doporučená metoda uzemnění Je vyžadováno pouze uzemněné napájení 220-240 V 50 Hz, 220 V 60 Hz nebo 230/240 V 50 Hz, 10 A. Austrálie a Nový Zéland: Váš nový spotřebič byl speciálně vyroben tak, aby vyhovoval všem australským normám a podmínkám. Některé poznámky v pokynech k instalaci se mohou týkat elektrických požadavků v jiných zemích, proto těmto konkrétním poznámkám věnujte zvláštní pozornost. Váš spotřebič musí být zapojen pouze do uzemněné síťové zásuvky 230/240 V 50 Hz, 10 A. VAROVÁNÍ Nebezpečí výbuchu Uchovávejte hořlavé materiály a výpary, jako je benzín, mimo chladničku. V opačném případě může dojít k úmrtí, výbuchu nebo požáru. 1,25 cm9,5 cm VAROVÁNÍ Nebezpečí úrazu elektrickým proudemZapojte do uzemněné zásuvky.Neodstraňujte uzemňovací kontakt.Nepoužívejte adaptér (rozdvojku).Nepoužívejte prodlužovací kabel.Nedodržení těchto pokynů může mít za následek smrt, požár nebo úraz elektrickým proudem. Typ B Typ E a F Typ I Typ M Typ G Typ N841 Elektrické požadavky (pouze Velká Británie a Irsko) DŮLEŽITÉ: Tato chladnička musí být uzemněna. Výměna pojistek Pokud je hlavní kabel této chladničky vybaven zástrčkou spojistkou BS1363A, 13 A, při výměně pojistky v této zástrčce použijte pojistku schválenou A.S.T.A. podle typu BS 1362 apostupujte následovně:

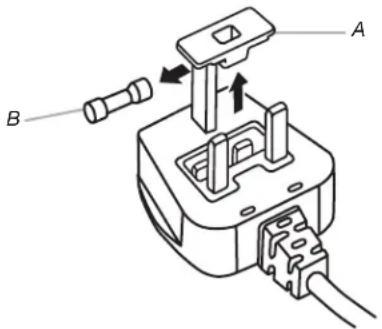

1. Odmontujte kryt pojistky (A) a pojistku (B).

2. Namontujte náhradní 13A pojistku do krytu pojistky.

3. Opět vložte pojistku i její kryt do zástrčky.

DŮLEŽITÉ: Po výměně pojistky musí být kryt pojistky znovu nainstalován. Pokud dojde k ztrátě krytu pojistky, zástrčka nesmí být použita, dokud není nainstalován správný náhradní kryt. Správný náhradní kryt je označen barevnou vložkou nebo barevným „slovem“ vyraženým na spodní straně zástrčky. Náhradní kryty pojistky jsou k dispozici ve vašem místním obchodě s elektrickými spotřebiči. Irská republika (pouze): Často platí informace týkající se Velké Británie, ale používá se také třetí typ zástrčky a zásuvky, dvoukolíkový s bočním uzemněním. Zásuvka/zástrčka (platí pro obě země) Není-li nainstalována zástrčka vhodná pro vaši zásuvku, obraťte se na prodejní servis pro další pokyny. Nepokoušejte se měnit zástrčku sami. Tento postup musí být prováděn kvalikovaným technikem v souladu s pokyny výrobce a současnými standardními bezpečnostními předpisy. Teplota Tato chladnička je určena pro provoz v místech, kde je teplota vnásledujícím rozsahu podle klimatické třídy uvedené na typovém štítku. Chladnička nemusí fungovat správně, pokud je ponechána delší dobu při teplotě mimo stanovený rozsah. POZNÁMKA: Nedoporučujeme instalovat chladničku poblíž zdroje tepla, jako je trouba nebo radiátor. Klimatická třída Okol. tepl. (°C) Okol. tepl. (°F) SN Od 10 do 32 Od 50 do 90 N Od 16 do 32 Od 61 do 90 ST Od 16 do 38 Od 61 do 100 T Od 16 do 43 Od 61 do 110

A. Kryt pojistek B. Pojistka B842 Odstranění a nasazení dveří chladničky POZNÁMKA: Změřte šířku otevření dveří, abyste zjistili, zda potřebujete odstranit dveře chladničky při stěhování do svého domu či bytu. Je-li nutné demontovat dveře, postupujte podle následujících pokynů. DŮLEŽITÉ: Pokud jste dříve chladničku nainstalovali a stěhujete ji z domova, než začnete odstraňovat dveře, vypněte ovládací prvek chladničky. Odpojte chladničku nebo odpojte napájení. Vyjměte potraviny a nastavitelné dveře nebo zásobníky ze dveří. Před odstraněním dveří si sežeňte potřebné nástroje a přečtěte si všechny pokyny. POTŘEBNÉ NÁSTROJE: 6mm nástrčný klíč, 5mm nástrčný klíč a křížový šroubovák č. 2. VAROVÁNÍ Nebezpečí úrazu elektrickým proudem Před odstraněním dveří odpojte napájení. V opačném případě může dojít k úmrtí nebo úrazu elektrickým proudem.

A. 5mm šrouby s vnitřním vybráním

A. Závěs Střední pravý závěs Pravý horní závěs

A. Šrouby krytu horního závěsuB. Kryt horního závěsuA. Šrouby krytu horního závěsuB. Kryt horního závěsu

A. 5mm šrouby s vnitřním vybráním Střední levý závěs A. Závěs

Dávkovač vody Připojení potrubí Kryt levého horního závěsu Kryt pravého horního závěsu A. Vnější kroužek

Zapojovací zástrčka Levý horní závěs843 Odstranění dveří chladničky Odstranění pravých dveří

1. Odpojte chladničku nebo odpojte napájení.

2. Nechejte dveře chladničky zavřené, dokud nebudete

připraveni je vyjmout ze skříně. POZNÁMKA: Zajistěte dodatečnou podporu dveří chladničky při odstraňování pantů. Nespoléhejte se na magnety těsnění dveří při udržení dveří na místě během práce.

3. Pomocí křížového šroubováku odstraňte kryt z horního pantu.

4. Pomocí 5mm nástrčného klíče odstraňte čtyři šrouby

zhorního pantu a odložte je stranou.

5. Zvedněte dveře chladničky z čepu středního pantu. Horní pant

se odpojí spolu s dveřmi. Odstranění levých dveří DŮLEŽITÉ: Elektroinstalace pro uživatelské rozhraní prochází pantem levých dveří, a proto je třeba ji před odstraněním dveříodpojit.

1. Pomocí křížového šroubováku odstraňte kryt z horního pantu.

2. Odpojte dvě zástrčky elektroinstalace umístěné na horní

straně pantu dveří. ■ Uchopte každou stranu zástrček elektroinstalace. Pomocí levého palce zatlačte dolů a uvolněte západku a vytáhněte zástrčky ven.

3. Odpojte hadičku dávkovače vody umístěnou na horní straně

dveřního pantu. Pevně zatáhněte za sponu. Potom vytáhněte hadičku z armatury. POZNÁMKA: Hadičky dávkovače vody zůstávají připojené klevým dveřím chladničky. VAROVÁNÍ Nebezpečí nadměrné hmotnosti Dveře chladničky zvedejte ve dvou nebo více lidech. V opačném případě může dojít ke zranění zad či jinému zranění. VAROVÁNÍ Nebezpečí úrazu elektrickým proudem Před odstraněním dveří odpojte napájení. V opačném případě může dojít k úmrtí nebo úrazu elektrickým proudem. A. Šroub krytu horního pantu B. Kryt horního závěsu C. 5mm šrouby svnitřním vybráním D. Horní pant

A. Šroub krytu horního pantu B. Kryt horního závěsu

A. Elektrická zástrčka B. Uzemňovací konektor

4. Pomocí 5mm nástrčného klíče odstraňte čtyři vnitřní šrouby

zhorního pantu a odložte je stranou. POZNÁMKA: Zajistěte dodatečnou podporu dveří chladničky při odstraňování pantů. Nespoléhejte se na magnety těsnění dveří při udržení dveří na místě během práce.

5. Zvedněte dveře chladničky z čepu spodního pantu. Horní pant

se odpojí spolu s dveřmi. POZNÁMKA: Pro přesunutí chladničky přes dveře nemusí být nutné demontovat spodní panty a sestavy brzdných nožiček. ■ Pouze v případě potřeby použijte 6mm nástrčný klíč akřížový šroubovák č. 2 pro odstranění středního pantu. Nasazení pravých dveří chladničky

1. Nasaďte pravé dveře na čep středního pantu.

2. Vložte čep horního pantu do otevřeného otvoru v horní části

3. Pomocí čtyř 5mm šroubů upevněte pant na skříň. Neutahujte

šrouby zcela. Nasazení levých dveří chladničky

1. Nasaďte levé dveře na čep středního pantu.

2. Pomocí čtyř 5mm šroubů upevněte pant na skříň. Neutahujte

3. Zapojte elektrické vedení.

■ Společně zapojte dvě části zástrčky elektroinstalace. ■ Znovu připojte uzemňovací vodič ke šroubu pantu. Závěrečné kroky

1. Zcela utáhněte osm 5mm šroubů.

2. Nasaďte kryty horních pantů.

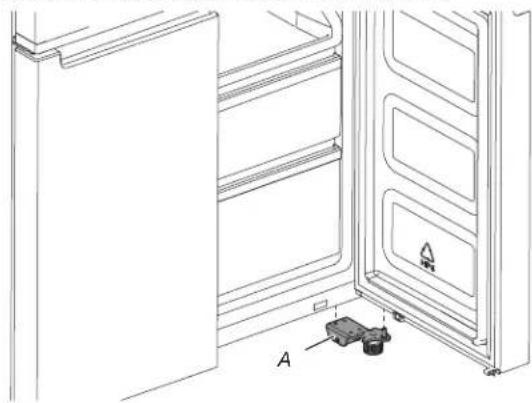

Odstranění a nasazení dveří mrazničky/vícefunkčního prostoru

1. Nechejte dveře mrazničky zavřené, dokud nebudete

připraveni je vyjmout ze skříně. POZNÁMKA: Zajistěte dodatečnou podporu dveří mrazničky při odstraňování pantů. Nespoléhejte se na magnety těsnění dveří při udržení dveří na místě během práce. ■ Pomocí křížového šroubováku č. 2 a 6mm nástrčného klíče odstraňte střední pant ze skříně. ■ Zvedněte dveře mrazničky z čepu spodního pantu. A. 5mm šrouby s vnitřním vybráním B. Horní pant

A. Spodní pant A845 Závěrečné kroky

1. Zapojte spotřebič do uzemněné zásuvky.

2. Vraťte všechny odnímatelné části a potraviny do zásuvek.

Vyrovnávání chladničky

1. Přesuňte chladničku na konečné místo.

2. Rukou otáčejte brzdnými nožkami. Otáčejte jimi proti směru

hodin, dokud nebudou pojízdné válečky zvednuté z podlahy aobě brzdné nožky nebudou spočívat na podlaze. Tím se zabrání pohybování chladničky při otevření dveří. DŮLEŽITÉ: Pokud potřebujete provést další úpravy týkající se brzdných nožek, musíte obě brzdné nožky otočit o stejný počet otáček, aby byla chladnička vyrovnaná.

3. Použijte vodováhu, abyste se ujistili, že je chladnička je

vpravo-levém i předo-zadním směru. Požadavky na přívod vody Pro provoz dávkovače vody a výrobníku ledu je nutný přívod studené vody s tlakem vody mezi 20 psi a 145 psi (138 kPa a1000 kPa). Pokud máte otázky týkající se tlaku vody, zavolejteautorizovaného a vyškoleného instalatéra. POZNÁMKA: Pokud je tlak vody nižší, než je požadováno, mohlby se proud vody z dávkovače vody snížit nebo by kostky ledu mohly být duté nebo nepravidelné. Přívod vody s reverzní osmózou DŮLEŽITÉ: Tlak přívodu vody vycházející ze systému s reverzní osmózou a napájející přívodní ventil vody do chladničky musí být mezi 20 psi a 145 psi (138 kPa a 1000 kPa). Pokud je ltrační systém reverzní osmózy vody připojen kdomácímu přívodu studené vody, tlak vody do systému reverzní osmózy musí být minimálně 40 až 60 psi (276 až 414 kPa). ■ Zkontrolujte, zda není ltr na sedimenty v systému reverzní osmózy zanesený. Je-li to nutné, ltr vyměňte. ■ Po náročném použití nechte systém reverzní osmózy opět naplnit. Objem nádrže může být na požadavky chladničky příliš malý. POZNÁMKA: Systémy reverzní osmózy namontované na kohoutek se nedoporučují. ■ Pokud je chladnička vybavena vodním ltrem, uvědomte si, že může ve ve spojení se systémem reverzní osmózy dále snižovat tlak vody. Odstraňte vodní ltr. Viz část „Systém ltrace vody“. Pokud máte otázky týkající se tlaku vody, zavolejte autorizovaného a vyškoleného instalatéra. Připojte přívod vody Než začnete, přečtěte si všechny pokyny. DŮLEŽITÉ: ■ Spotřebič připojte výhradně k přívodu pitné vody. ■ Potrubí musí být instalováno a připojeno podle mezinárodních instalačních předpisů a všech místních předpisů a nařízení. ■ Přípojky měděného potrubí a PEX potrubí z domácího vodovodu k chladničce jsou přijatelné a pomohou zabránit nežádoucí chuti nebo pachu v ledu nebo vodě. Zkontrolujte možný únik. Pokud se místo mědi použije vedení PEX, doporučujeme následující: opláštěný PEX 2,14 m, PEX 1,52 m nebo PEX 7,62m. ■ Instalace potrubí pouze v místech, kde teploty zůstanou nad bodem mrazu. Potřebné nástroje: Před zahájením instalace si připravte požadované nástroje a díly. ■ Plochý šroubovák ■ 7/16” a 1/2” otevřené klíče nebo 2 nastavitelné klíče ■ 1/4” utahovač matic POZNÁMKA: Nepoužívejte sedlový ventil jehlového typu nebo 3/16” (4,76 mm) sedlový ventil, který snižuje průtok vody asnadněji se ucpe. VAROVÁNÍ Nebezpečí úrazu elektrickým proudem Zapojte do uzemněné zásuvky. Neodstraňujte uzemňovací kontakt. Nepoužívejte adaptér (rozdvojku). Nepoužívejte prodlužovací kabel. Nedodržení těchto pokynů může mít za následek smrt, požár nebo úraz elektrickým proudem.

A. Brzdné nožky Tento systém nepoužívejte pro vodu, která je mikrobiologicky závadná nebo jejíž kvalita není známa, bez vhodné dezinfekce prováděné před tímto systémem nebo za ním. Systémy certifikované pro omezení mikrobiálních cyst lze používat pro dezinfikované vody, které mohou obsahovat filtrovatelné cysty.846 Připojení k vodovodním potrubí DŮLEŽITÉ: Pokud zapnete chladničku dříve, než je připojen přívod vody, vypněte výrobník ledu.

1. Odpojte chladničku nebo odpojte napájení.

2. Zavřete hlavní přívod vody. Otevřete nejbližší kohout na tak

dlouho, aby stačil ke snížení tlaku vody ve vodovodním potrubí.

3. Použijte uzavírací ventil 3/4–14” nebo ekvivalentní. Chladnička

je vybavena přívodním potrubím pro domácnost s instalační sadou, která se připojuje k uzavíracímu ventilu a k chladničce. POZNÁMKA: Spotřebič je vybaven sadou pro instalaci vody. Kzajištění správného připojení k vašemu přívodu vody použijte v připojení vhodný těsnicí materiál. Zkontrolujte, zda připojení po několika hodinách provozu řádně těsní.

A. Pouzdro B. Matice C. Měděné potrubí (do chladničky) D. Domácí přívodní vedení

4. Nyní jste připraveni k připojení měděné hadice k uzavíracímu

ventilu. Použijte vnější průměr 1/4” (6,35 mm) měkké měděné trubky pro připojení uzavíracího ventilu a chladničky. ■ Ujistěte se, že máte potřebnou správnou délku. Ujistěte se, žejsou oba konce měděného potrubí rovně seříznuté. ■ Nasuňte těsnící objímku a těsnící matici na měděné potrubí, jak je znázorněno na obrázku. Zasuňte rovně konec trubky do výstupního konce, pokud možno co nejdál. Našroubujte těsnící matici na výstup pomocí nastavitelného klíče. Spojenínepřetahujte. A. Těsnící objímka B. Těsnící matice C. měděné potrubí

5. Vložte volný konec trubky do nádoby či umyvadla, otevřete

hlavní přívod vody a propláchněte trubku, dokud nebude voda čirá. Zavřete uzavírací ventil na vodovodním potrubí. POZNÁMKA: Před provedením konečného připojení k přívodu vodovodního ventilu vždy potrubí vypusťte, aby se zabránilo možné poruše vodního ventilu.

6. Ohněte měděnou trubku, aby se dotkla přívodu vodovodního

potrubí, které je umístěno na zadní straně chladničky skříně, jak je znázorněno na obrázku. Ponechte stočený kus měděné trubky, aby bylo možné chladničku vytáhnout ze skříně nebo od zdi v případě údržby. Připojení k chladničce Postupujte podle pokynů pro připojení určených pro váš model.

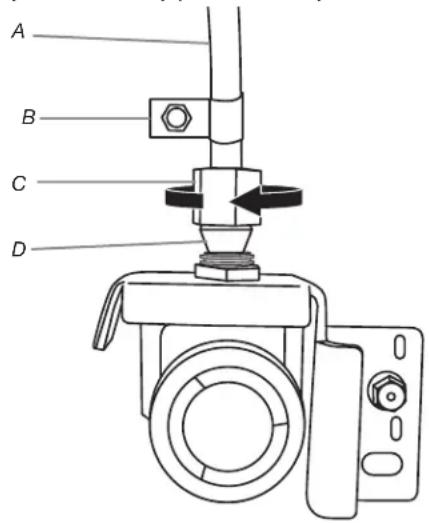

1. Sejměte plastový uzávěr z portu přívodního ventilu. Připojte

měděné potrubí k ventilu přívodu pomocí těsnící objímky amatice jako na obrázku. Utáhněte kompresní matici. Spojenínepřetahujte. Zatažením za měděné trubky ověřte, žejsou bezpečné.

2. Vytvořte servisní smyčku s měděnými trubkami. Při otáčení

měděných trubek se vyhýbejte přehnutí. Připevněte měděné trubky do chladničky pomocí svorky „P“. A. Měděné potrubí B. Svorka „P“ C. Těsnící matice D. Těsnící objímka

3. Zapněte přívod vody do chladničky a zkontrolujte těsnost.

Opravte všechny netěsnosti.

4. Pokud chcete led, zapněte výrobník ledu.

Poznámka: Po instalaci počkejte 24 hodin, a teprve potom odeberte první dávku ledu. První tři dávky vyrobeného ledu vyhoďte. Počkejte tři dny, až se zásobník na led zcela zaplní.847

FILTRY A PŘÍSLUŠENSTVÍ

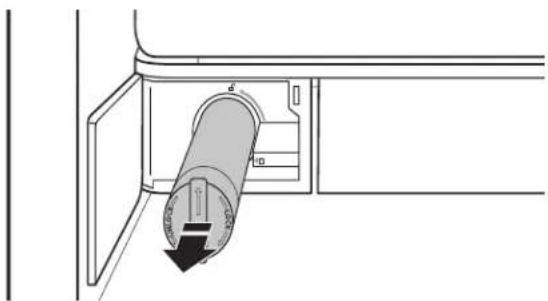

Systém ltrace vody Vyměňte a nainstalujte vodní ltr Vodní ltr by se měl vyměňovat každých 6 měsíců na základě průtoku 0,50 gpm-0,60 gpm (1,89 lpm-2,27 lpm) který ltruje 200galonů (757 l) vody. S objednávkou náhradního ltru se obraťte na nás. Informace o objednávání naleznete v sekci „Příslušenství“ v Příručce kpoužívání a údržbě .

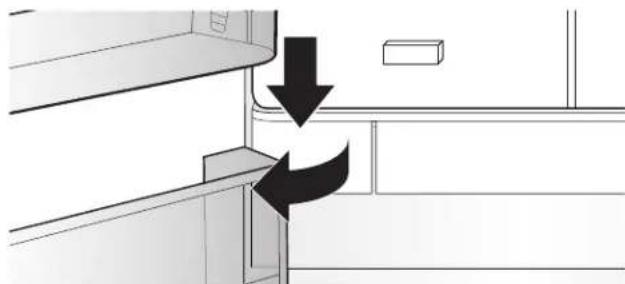

1. Zatlačením na dvířka vodního ltru ho otevřete, je umístěný

vlevo dole v chladničce.

2. Odjistěte vodní ltr tak, že ho otočíte o 90° proti směru

3. Vytáhněte ltr z pouzdra.

4. Odstraňte uzávěr vodního ltru z vyměňovaného vodního ltru.

5. Nainstalujte uzávěr vodního ltru na nový ltr. Nezapomeňte

zarovnat šipky tak, aby se drážky ve ltru zarovnaly sžebrovím ve víčku ltru.

6. Vložte ltr do pouzdra.

7. Otočte vodní ltr a pootočte ho o 90° ve směru hodinových

ručiček, až zapadne na své místo a šipky se vyrovnají.

8. Zatlačením zavřete dvířka vodního ltru.

9. Resetujte počitadlo ltru pomocí uživatelského rozhraní.

Postup resetování ltru naleznete v části Uživatelské ovládacíprvky. Tento systém nepoužívejte pro vodu, která je mikrobiologicky závadná nebo jejíž kvalita není známa, bez vhodné dezinfekce prováděné před tímto systémem nebo za ním. Systémy certifikované pro omezení mikrobiálních cyst lze používat pro dezinfikované vody, které mohou obsahovat filtrovatelné cysty.848 Stavové kontrolky vodního ltru Stavové kontrolky vodního ltru vám pomohou určit, kdy vyměnit vodní ltr. n ORDER FILTER (žlutá) - Brzy bude nutné vyměnit vodní ltr. Displej „Order lter (Objednat ltr) je stále zapnutý, ale v režimu Showroom je vypnutý. n VYMĚNIT FILTR (červená) - Vyměňte vodní ltr. Během odběru vody displej „Replace lter” (Vyměnit ltr) 7krát zabliká a 3krát zazní výstražný tón. POZNÁMKA: Displej „VYMĚNIT FILTR” zůstane svítit, pokud nebude ltr resetován na uživatelském rozhraní (UI). n RESET FILTRU - Stisknutím tlačítka „Filter Reset” (Reset ltru) na dobu 3 sekund resetujete vodní ltr. Displej provede 3vteřinové odpočítávání, pak bliká ikona a zazní tón. Výměna a instalace systému Pure Control (Kontrola čistoty) Doporučuje se vyměňovat systém Pure Control každé 3 roky, protože generátor ozónu se časem zhoršuje, a tím i jeho působení na uchování potravin. Na začátku životnosti vytváří v průměru 0,06 ppm. Chcete-li objednat a vyměnit systém Pure Control, kontaktujte nás. Informace o objednávání naleznete v sekci „Příslušenství“ vuživatelském návodu. Příslušenství Chcete-li si objednat příslušenství, obraťte se na prodejce, odkterého jste koupili chladničku. Asistence nebo servis Než zavoláte servis či asistenční službu, přečtěte si část „Odstraňování závad“. Může vám ušetřit náklady na servisní volání. Pokud potřebujete pomoc, postupujte podle níže uvedených pokynů. Pokud potřebujete náhradní díly Chcete-li ve vaší oblasti vyhledat náhradní díly, které byly stanoveny výrobcem, kontaktujte prodejce, od něhož jste si chladničku zakoupili. Záruka Ohledně informací o záruce se obraťte na prodejce, u něhož jste chladničku zakoupili. Uchovávejte tuto knihu a prodejní doklad společně pro budoucí použití. Pro uplatnění záručního servisu musíte předložit doklad o koupi nebo datu instalace. Zapište si následující informace o vašem spotřebiči, které vám pomohou získat pomoc nebo servis, pokud je někdy budete potřebovat. Budete potřebovat znát celé číslo modelu a sériové číslo. Tyto informace najdete na štítku modelu a sériového čísla umístěném na vnitřní stěně oddílu pro čerstvé potraviny. Jméno obchodníka Sériové číslo Adresa Telefonní číslo Číslo modelu Datum nákupu Kontaktujte whirlpool.eu.849 POUŽÍVÁNÍ OVLÁDACÍCH PRVKŮ Dotyková ovládací prvky se nacházejí na levých dveřích chladničky. Ovládací panel obsahuje informace o různých tlačítkách a indikátorech. Indikátory teploty chladničky a mrazničky ukazují poslední nastavené teploty.

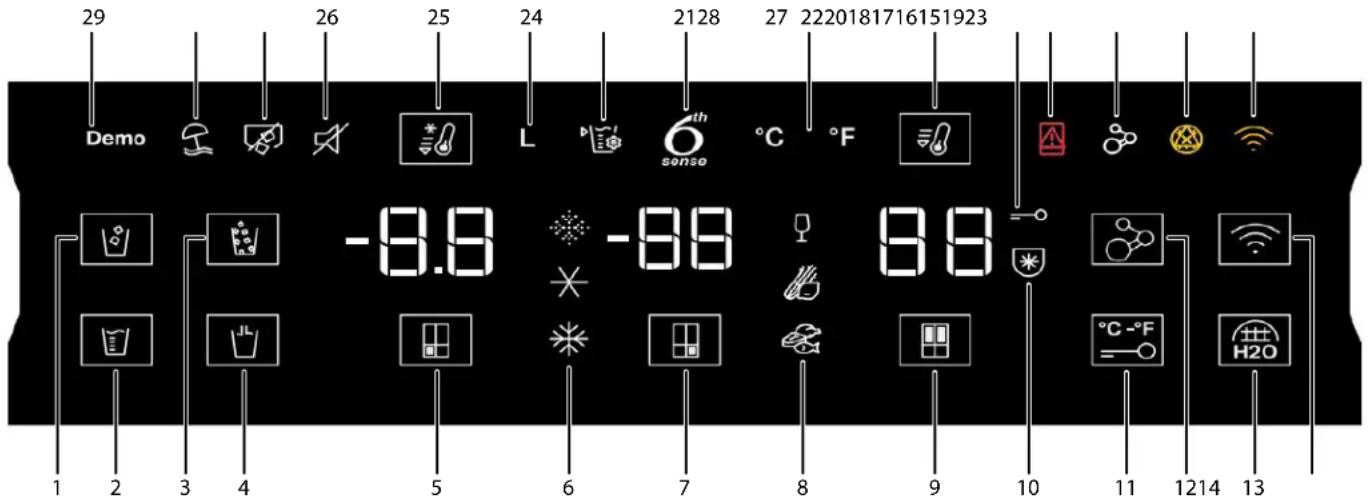

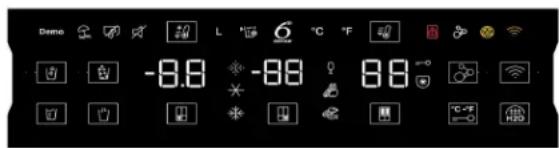

1. TLAČÍTKO a INDIKÁTOR Cubed Ice (Ledové kostky)

2. TLAČÍTKO a INDIKÁTOR Measured Fill (Odměřené množství)

5. TLAČÍTKO a INDIKÁTOR Freezer Compartment (Mrazicí oddíl)

6. INDIKÁTORY mrazničky Freezer Mid Freeze Fast Chill

(Mrazení Mírné mrazení Rychlé chlazení)

zelenina, maso a drůbež)

10. INDIKÁTOR Freeze Shield (No Freezer Burn) (Ochrana před

mrazem, bez popálenin mrazem)

11. TLAČÍTKO Lock and Celsius/Fahrenheit (Zámek a stupně

13. TLAČÍTKO Water Filter Reset (Reset vodního ltru)

16. INDIKÁTOR Replace Water Filter (Výměna vodního ltru)

17. INDIKÁTOR Replace Pure Control (Výměna kontroly čistoty)

18. INDIKÁTOR Door Open (Otevřené dveře)

19. INDIKÁTOR Lock (Zámek)

20. TLAČÍTKO a INDIKÁTOR Fast Cool (Rychlé chlazení)

23. INDIKÁTOR Calibrate Fill (Kalibrace množství)

24. INDIKÁTOR Liters (Litry)

25. TLAČÍTKO a INDIKÁTOR Fast Freeze (Rychlé mrazení)

26. INDIKÁTOR Sound Off (Vypnutí zvuku)

27. INDIKÁTOR Ice maker Off (Vypnutí výrobníku ledu)

Ovládací panel se po jedné minutě nečinnosti automaticky vypne. Chcete-li zapnout ovládací panel, stiskněte libovolné tlačítko. Zobrazení a úprava nastavené teploty Nastavení teploty mrazicího oddílu a oddílu pro čerstvé potraviny Pro vaše pohodlí jsou ovládací prvky chladničky a mrazničky přednastaveny z výroby. Při první instalaci chladničky se ujistěte, že ovládací prvky jsou stále nastaveny na doporučené hodnoty. Doporučené požadované hodnoty jsou 3 °C pro chladničku a-18 °C pro mrazničku. Stisknutím tlačítka Refrigerator Temperature (Teplota chladničky) nebo Freezer Temperature (Teplota mrazničky) se přepíná požadovaná teplota ve stupních Celsia (°C) DŮLEŽITÉ: ■ Počkejte 24 hodin, než do chladničky vložíte potraviny. Pokudvložíte potraviny dříve, než se chladnička úplně ochladí, vaše jídlo se může zkazit. POZNÁMKA: Úpravou nastavených teplot na chladnější než doporučené hodnoty se oddíly neochladí rychleji. ■ Pokud je teplota v chladničce nebo v mrazničce příliš vysoká nebo příliš nízká, před úpravou pomocí ovládacích prvků nejprve zkontrolujte všechny ventilační otvory, zda nejsou zablokovány. ■ Doporučená nastavení by měla být správná pro běžné použití v domácnosti. Ovládací prvky jsou nastaveny správně, kdyžjsou mléko nebo džus tak chladné, jak chcete, a když je zmrzlina pevná. POZNÁMKA: Oblasti, jako je garáž, suterén nebo veranda, mohou mít vyšší vlhkost nebo extrémní teploty. Budete možná muset nastavit teplotu mimo doporučená nastavení, abyste těmto podmínkám vyhověli. ■ Mezi jednotlivými úpravami počkejte alespoň 24 hodin. Předprovedením dalších úprav znovu zkontrolujte teplotu. POZNÁMKA: Chcete-li zobrazit teplotu ve stupních Celsia, stiskněte a podržte tlačítko [°F - °C] po dobu 3 sekund azobrazení teploty se změní. Pro návrat ke stupním Fahrenheita opět stiskněte a podržte tlačítko [°F - °C] po dobu 3 sekund azobrazení teploty se změní.

Sense Precision Control Snímač funkce 6

SENSE Precision Control (Přesné řízení teploty 6. smyslem) zajišťuje přesné a konzistentní řízení teploty pro zachování čerstvosti potravin déle a nejpřirozenější cestou. Jakmile je detekována změna teploty, snímač aktivuje kompresor, který rychle obnoví původní teplotu.

Snímač funkce 6 th. Sense Precision Control minimalizuje kolísání teploty v mrazničce díky inovativnímu systému regulace teploty. Kolísání teploty mrazničky se sníží za účelem zachování kvality abarvy potravin. Nastavení multifunkčního prostoru Funkce multifunkčního nastavení umožňuje přepínat přednastavenou teplotu pro multifunkční oddíl. Během přepínání se v uživatelském rozhraní zobrazuje vybraná teplota. Stisknutím a podržením tlačítka teploty multifunkční zóny po dobu 3 sekund přepínáte mezi předvolbami chladničky a mrazničky. Symbol Funkce Teplota Traditional Freezer (Tradiční mraznička): potraviny již zmrazené ačerstvé potraviny na max. 12 měsíců -16 °C až -22 °C Mild Freezer (Mírná mraznička): potraviny již zmrazené na max. 1měsíc -12 °C Soft Freezer (Šetrná mraznička): potraviny již zmrazené na max. 1 týden -7 °C Wine (Víno) 10 °C Veggies (Zelenina) 4 °C Meat and Fish (Maso a ryba) 0 °C Při nastavování požadovaných hodnot teploty použijte následující tabulku jako vodítko:

STAV NASTAVENÍ TEPLOTY

Chladnička je příliš chladná Nastavení chladničky o 1° vyšší Chladnička je příliš teplá Nastavení chladničky o 1° nižší Mraznička je příliš chladná Nastavení mrazničky o 1° vyšší Mraznička příliš teplá/příliš málo ledu Nastavení mrazničky o 1° nižší Fast Cool (Rychlé chlazení) Funkce Fast Cool (Rychlé chlazení) pomáhá v obdobích zvýšeného používání chladničky, při úplném naplnění potravinami nebo při dočasně teplých pokojových teplotách.

Chcete-li zapnout funkci Fast Cool (Rychlé chlazení), stiskněte a podržte tlačítko Refrigerator Temperature (Teplota chladničky) po dobu 3 sekund. Když je funkce aktivována, rozsvítí se ikona rychlého chlazení. Funkce Fast Cool (Rychléchlazení) zůstane zapnutá po dobu 2 hodin, pokudnení ručně vypnuta.

Chcete-li ručně vypnout funkci Fast Cool (Rychlé chlazení), stiskněte a podržte tlačítko Refrigerator Temperature (Teplotachladničky) po dobu 3 sekund. Ikona rychlého ochlazení zhasne, když není funkce aktivována.

Nastavení teploty chladničky automaticky vypne funkci Fast Cool (Rychlé chlazení). Fast Freeze (Rychlé mrazení) Množství čerstvých potravin (v kg), které lze zmrazit za 24 hodin, je uvedeno na typovém štítku spotřebiče.

Stiskněte tlačítko Freezer temperature (Teplota mrazničky) po dobu 3 sekund (dokud se nerozsvítí kontrolka rychlého mrazení), a to 30hodin před vložením čerstvých potravin do mrazničky. Povložení čerstvých potravin do mrazničky obecně postačuje 30 hodin při rychlém zmrazení; po 50 hodinách se funkce Fast Freeze (Rychlé mrazení) automaticky deaktivuje.

Chcete-li ručně vypnout funkci Fast Freeze (Rychlé mrazení), stiskněte a podržte tlačítko Freezer temperature (Teplota mrazničky) po dobu 3sekund. Ikona Fast Freeze (Rychlé mrazení) zhasne.

Nastavení teploty mrazničky automaticky vypne funkci Fast Freeze (Rychlé mrazení). Režim Freeze Shield (Ochrana před mrazem) Režim Freeze Shield (Ochrana před mrazem) minimalizuje pronikání vlhkosti do zmrazených potravin a snižuje riziko popálení zmrazenými potravinami. Tato funkce je aktivní při všech požadovaných hodnotách mrazničky a pro multifunkční oddíl rovněž při všech požadovaných hodnotách mrazničky. Holiday Mode (Režim Dovolená) Tento režim je navržen tak, aby se zabránilo tomu, že váš spotřebič bude plýtvat energií v období, kdy není pravidelně používán (například během dovolené). Zvolením této funkce se teplota oddílu pro čerstvé potraviny automaticky nastaví na 12°C.

Chcete-li použít Holiday Mode (Režim Dovolená), stiskněte tlačítko režimu, dokud se na displeji nerozsvítí kontrolka Holiday Mode (Režim Dovolená).

Pro ukončení režimu Holiday Mode (Režim Dovolená) stiskněte tlačítko režimu, dokud ikona režimu na displeji nezhasne.

Nastavení teploty chladničky automaticky vypne funkci Holiday Mode (Režim Dovolená). DŮLEŽITÉ: Pokud je vybrán tento režim, musíte z chladničky odstranit všechny potraviny a nápoje. Zapnutí-vypnutí zvuku Stisknutím a podržením tlačítek „Filter Reset“ (Reset ltru) a„PureControl“ (Kontrola čistoty) po dobu 3 sekund přepínáte zvuk ZAP-VYP. Pokud zapnete zvuk, na displeji se rozsvítí ikona „Sound” (Zvuk). Key Lock (Zámek tlačítek)

Stiskněte a podržte tlačítko Lock (Zámek) po dobu 3 sekund, čímž dojde k aktivaci funkce zámku.

Chcete-li zámek deaktivovat, stiskněte a podržte tlačítko Lock (Zámek) po dobu 3 sekund. Funkce zámku ignoruje veškerou komunikaci s ovládacím panelem a dávkovačem, dokud uživatel ovládací panel znovu neodemkne. Tato funkce má zabránit neúmyslné změně nastavení. Demo MODE (Režim Demo) Tento režim se používá, když je chladnička vystavena v obchodě, nebo pokud chcete vypnout chlazení a deaktivovat všechny ostatní funkce (kromě vnitřního osvětlení). Demo Mode (Režim Demo) lze použít při delší dovolené. Viz část „Dovolená a údržba při stěhování“, kde naleznete správné kroky při ponechání chladničky v tomto režimu po delší dobu.

Zadejte nebo ukončete režim Demo stisknutím a podržením tlačítka Measured Fill (Odměřené množství) a současně tlačítka Water Filter Reset (Reset vodního ltru) na 3 sekundy. Pure Control (Kontrola čistoty) Chladnička má ozonový generátor umístěný ve středu vzduchové věže. Systém Pure Control (Kontrola čistoty) lze aktivovat nebo deaktivovat.

Jakmile se kontrolka tlačítka Pure Control (Kontrola čistoty) rozsvítí, stiskněte tlačítko k vypnutí Pure Control. Přepnutím tlačítka aktivujete/deaktivujete Pure Control (Kontrola čistoty). Pure Control (Kontrola čistoty) se vyčerpá za 3 roky používání. Podosažení 3leté životnosti se rozsvítí ikona Pure Control (Kontrola čistoty). Po výměně Pure Control (Kontrola čistoty) lzealarm resetovat.851 n Stisknutím tlačítka resetu Pure Control (Kontrola čistoty) nadobu 3 sekund vynulujete počítadlo a indikátor výměny Pure Control (Kontrola čistoty) zhasne. Další funkce Door Ajar Alarm (Poplach otevřených dveří) Funkce Door Ajar Alarm (Poplach otevřených dveří) spustí poplach, když jsou jedny nebo oboje dveře chladničky nebo zásuvka mrazničky otevřené po dobu 5 minut a je zapnuto chlazení. Alarm se opakuje každých 2 minut. Zavřete všechny dveře i zásuvku a alarm se vypne. POZNÁMKA: Chcete-li ztlumit zvukový alarm při zachování otevřených dveří, například při čištění uvnitř chladničky, dotkněte se jakéhokoli tlačítka na ovládacím panelu. Zvuk alarmu se dočasně vypne, ale na ovládacím panelu bude stále zobrazena ikona Door Ajar Alarm (Poplach otevřených dveří). Water Filter Reset (Reset vodního ltru) a indikátor Zobrazuje stav vodního ltru. Chcete-li resetovat ltr, stiskněte na 3 sekundy tlačítko Water Filter Reset (Reset vodního ltru). Poodpočítání ikona 3x zabliká a postup resetování ltru skončí. Kontrolky stavu vodního ltru na vnitřních ovládacích prvcích vás informují o tom, kdy vyměnit vodní ltr. n OBJEDNAT FILTR (žlutá): Objednejte si náhradní vodní ltr. n VYMĚNIT FILTR (červená): Vyměňte vodní ltr. Během odběru vody bude ikona „Replace Filter” (Vyměnit ltr) nepřetržitě blikat od začátku až do konce. Po 14 dnech bez výměny vodního ltru bude ikona „Replace Filter” (Vyměnit ltr) blikat 7krát a na konci odběru 3x zazní výstražný tón. Viz část „Systém ltrace vody“. POZNÁMKA: Ikona „Replace Filter” (Vyměnit ltr) zůstane svítit, pokud nebude ltr resetován. Osvětlení chladničky Chladnička má vnitřní světlo, které se rozsvítí při každém otevření dveří. POZNÁMKA: Světlo je typu LED a není potřeba jej vyměňovat. Pokud se při otevření dveří LED světlo nerozsvítí, zavolejte servis.

FUNKCE KONEKTIVITY CHLADNIČKY

(U NĚKTERÝCH MODELŮ) Připojení Wi-Fi umožňuje připojení vaší inteligentní chladničky k internetu a interakci s aplikací Whirlpool

z vašeho smartphonu nebo mobilního zařízení. Toto připojení vám otevírá několik inteligentních možností - možností, které vám mají ušetřit drahocenný čas a energii. Podívejte se do části „Odstraňování závad - připojené modely“ v této Příručce k používání a údržbě a zkontrolujte všechny pokyny kpřipojení konkrétního routeru. POZNÁMKA: Vyžaduje Wi-Fi a vytvoření účtu. Funkce aplikace i funkčnost se mohou změnit. Na základě servisních podmínek dostupných na webových stránkách Whirlpool. INTELIGENTNÍ FUNKCE Inteligentní funkce pomáhají vylepšit každodenní život, protože umožňují dálkově sledovat, spravovat a udržovat chladničku. Dálkové ovládání teploty Co dělá: Umožňuje ovládat chladničku na dálku z mobilního zařízení pomocí aplikace Whirlpool

Čím Vám pomůže: Umožňuje ovládat teploty v chladničce, mrazničce a řízenou teplotu ve spíži na dálku - už nemusíte stát před spotřebičem. Stav vodního filtru Co dělá: Poskytne vám zbývající životnost vašeho vodního ltru před výměnou. To vám umožní resetovat ltr. Čím Vám pomůže: Pomáhá v efektivním plánování při objednávání a výměně ltrů. Aplikace Auto Reorder Co dělá: Umožňuje objednat náhradní ltry, spotřební materiál a příslušenství prostřednictvím aplikace Whirlpool

pro doručení přímo do vašeho domova. Čím Vám pomůže: Zjednodušuje objednání správných ltrů na vodu a vzduch - žádné cesty do obchodu s hledáním správných ltrů. Door Ajar Alert (Alarm otevření dveří). Co dělá: Odešle upozornění, když zůstanou jedny z dveří chladničky otevřené. Čím Vám pomůže: Upozorní na stav otevřených dveří, takže můžete zavřít dveře nebo zavolat domů a někoho požádat, abyzavřel dveře dřív, než dojde k přehřátí. Fast Cool (Rychlé chlazení) Co dělá: Umožňuje ovládat chladničku na dálku z mobilního zařízení pomocí aplikace Whirlpool

Čím Vám pomůže: Umožňuje dálkově zapnout/vypnout možnosti Fast Cool, aby se v chladničce snížily teploty před vložením nově zakoupených potravin. Snižuje vnitřní teploty po dobu 24 hodin. 0Fast Freeze (Rychlé mrazení) Co dělá: Umožňuje ovládat mrazničku na dálku z mobilního zařízení pomocí aplikace Whirlpool

Čím Vám pomůže: Umožňuje zapnout/vypnout Fast Freeze na dálku pro zvýšení výroby ledu. Sníží nastavenou teplotu na nejnižší možnou hodnotu na 24 hodin, aby se maximalizovala produkce ledu. Freeze Shield

Mode Control (Ovládání režimu ochrany předmrazem) Co dělá: Umožňuje dálkově přijímat stav chladničky prostřednictvím aplikace Whirlpool

na mobilní zařízení. Čím Vám pomůže: Informuje o tom, zda je v mrazničce aktivní režim Freeze Shield

, který omezuje popálení mrazem a pomáhá mraženým potravinám udržet jejich vzhled a chuť. Holiday Mode (Režim Dovolená) Co dělá: Umožňuje chladničce účinně chladit a šetřit energii během prázdninového režimu. Umožňuje zapnout a vypnout na dálku mobilní zařízení přes aplikace Whirlpool

Čím Vám pomůže: Umožňuje zapnout/vypnout možnosti Holiday Mode (Režim Dovolená) na dálku. Výrobník ledu Zap/Vyp Co dělá: Umožňuje pomocí aplikace Whirlpool

dálkově zapnout a vypnout výrobník ledu v chladničce. Čím Vám pomůže: Umožňuje dálkově zapínat/vypínat výrobník ledu. Lock Mode (Režim zámku) Co dělá: Umožňuje pomocí aplikace Whirlpool

dálkově zamknout a odemknout uživatelské rozhraní chladničky na vašem mobilním zařízení. Čím Vám pomůže: Umožňuje dálkově zamknout a odemknout uživatelské rozhraní pro snadné čištění a nebo pro ochranu před neúmyslným odběrem vody malými dětmi nebo domácími zvířaty.852

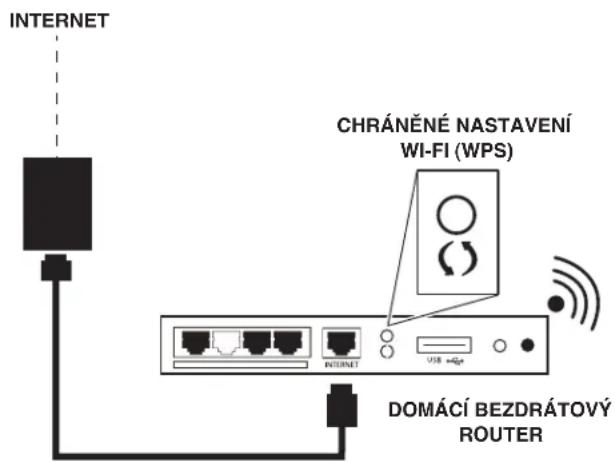

Chcete-li připojit novou chladničku k internetu, stáhněte si aplikaci Whirlpool 6th Sense Live, vytvořte si účet a postupujte podle pokynů v aplikaci k připojení spotřebiče. Další informace a funkce hledejte často v aplikaci Whirlpool

Vyžaduje Wi-Fi a vytvoření účtu. Funkce aplikace i funkčnost se mohou změnit. S výhradou smluvních podmínek dostupných na webových stránkách Whirlpool a uvnitř aplikace. Může platit rychlost přenosu dat. NASTAVENÍ KONEKTIVITY (U NĚKTERÝCH MODELŮ) DŮLEŽITÉ: Správná instalace chladničky před použitím je vaší povinností. Nezapomeňte si přečíst a dodržovat uživatelské pokyny dodané s chladničkou. Pokyny k automatickému nastavení - nastavení chráněné Wi-Fi (WPS) Budete potřebovat: Domácí bezdrátový router schopný WPS. Router by měl být zapnutý a mít živé připojení k internetu. POZNÁMKA: Router musí být 2,4 GHz. Chladnička se nesmí připojit k 5 GHz. Identikační číslo inteligentního zařízení (SAID) z vaší chladničky. Je uvedeno na štítku na přední straně pravého krytu pantu chladničky. POZNÁMKA: Pokud váš domácí bezdrátový router není vybaven tlačítkem WPS, prostudujte si uživatelskou příručku svého routeru a ověřte, zda je schopen WPS. Pokud ne, najdete pokyny k alternativnímu nastavení v mobilní aplikaci. Nastavení routeru Stiskněte tlačítko WPS na routeru. Kontrolka začne blikat. UŽITEČNÝ TIP: Funkce WPS na routeru je aktivní 2 minuty. Dokončete další krok v tomto časovém rámci, jinak budete muset znovu zahájit WPS. Nastavení chladničky (časově omezený postup) Na domovské obrazovce stiskněte a podržte tlačítko Connect (Připojit) po dobu 3 sekund. Indikátor stavu Wi-Fi ( ) na ovládacím panelu chladničky bude pomalu blikat, zatímco se chladnička a router pokusí připojit. Pokud je připojení úspěšné, indikátor stavu Wi-Fi se rozsvítí azůstane svítit. Pokud se vaše chladnička nepřipojí: Pokud se chladnička a router nepřipojí po 2 minutách, indikátor stavu Wi-Fi bude rychle blikat po dobu 5 sekund a poté zhasne. Podívejte se do části „Odstraňování závad - připojené modely“ v této příručce k použití a péči, zkontrolujte všechny pokyny propřipojení konkrétního routeru a podívejte se na alternativní pokyny na stránce. POZNÁMKA: Pokud je toto vaše první chytré zařízení, budete si muset stáhnout aplikaci Whirlpool

a vytvořit online uživatelský účet. Pokud již máte aplikaci a uživatelský účet, pokračujte krokem 4 „Zaregistrujte si chladničku ve svém uživatelském účtu.“ Chcete-li Wi-Fi odpojit, stiskněte a podržte tlačítko Connect (Připojit) po dobu delší než 15 sekund ( ), ikona zhasne, což znamená, že jste deaktivovali Wi-Fi rádio. Chcete-li znovu připojit Wi-Fi, stiskněte a na 3 sekundy podržte tlačítko Connect (Připojit) na výchozí obrazovce. Indikátor stavu Wi-Fi ( ) na ovládacím panelu chladničky bude pomalu blikat, zatímco se chladnička a router pokusí připojit. Pokud je připojení úspěšné, indikátor stavu Wi-Fi se rozsvítí azůstane svítit. Chcete-li odpojit chladničku od routeru, stiskněte a podržte tlačítko Connect (Připojit) na víc než 15 sekund. Ikony (

zhasnou, což znamená, že vaše chladnička je zcela odpojena odWi-Fi a routeru. Chcete-li znovu připojit chladničku k routeru a znovu připojit Wi-Fi, stiskněte a na 3 sekundy podržte tlačítko tlačítko Connect (Připojit) na výchozí obrazovce. Indikátor stavu Wi-Fi ( ) na ovládacím panelu chladničky bude pomalu blikat, zatímco se chladnička a router pokusí připojit. Pokud je připojení úspěšné, indikátor stavu Wi-Fi se rozsvítí a zůstane svítit. Stiskněte tlačítko WPS na routeru. Kontrolka začne blikat. UŽITEČNÝ TIP: Funkce WPS na routeru je aktivní 2 minuty. Dokončete další krok v tomto časovém rámci, jinak budete muset znovu zahájit WPS. Stáhněte si aplikaci Whirlpool

a nastavte uživatelský účet Z mobilního zařízení, smartphonu nebo tabletu vyhledejte v

a otevřete aplikaci. Postupujte v krocích podle pokynů k nastavení uživatelského účtu. Aplikace zajistí, že získáte potřebné osobní a domácí informace, stejně jako informace o vaší energetické společnosti. Zaregistrujte si chladničku na svém uživatelském účtu. Registrace chladničky na vašem účtu je nezbytným krokem, který vám zajistí plné využívání výhod inteligentních funkcí. Na výzvu aplikace zadejte SAID (rozlišují se malá a velká písmena), které najdete na štítku na přední straně pravého krytu pantu chladničky. ID mého inteligentního spotřebiče je:

Indikátor stavu Wi-Fi na ovládacím panelu chladničky bude pomalu blikat, zatímco se vaše chladnička a router pokusí připojit.

Toto blikání se týká pouze první registrace po dodávce. Ponavázání spojení už nebude kontrolka po automatickém opětovném připojení blikat.

Jakmile připojíte chladničku k domácí síti Wi-Fi, zůstane připojená, i když dojde k výpadku napájení, nebo ji přestěhujete nebo pokud ji na nějakou dobu odložíte.

Pokud vyměníte bezdrátový router (nebo koupíte jinou inteligentní chladničku), budete muset tento postup nastavení připojení zopakovat. Dávkovače vody a ledu DŮLEŽITÉ:

Nechte chladničku 3 hodiny důkladně vychladit vodu.

Po instalaci počkejte 24 hodin, a teprve potom odeberte první dávku ledu. První 3 dávky vyrobeného ledu vyhoďte. n Dávkovací systém nebude fungovat, pokud jsou otevřené levé dveře chladničky. Propláchněte vodovodní systém Vzduch v systému dávkování vody může způsobit kapání dávkovače vody. Po připojení chladničky k vodnímu zdroji nebo při výměně vodního ltru nezapomeňte propláchnout vodovodní systém. Propláchnutí systému dávkování vody vytlačí vzduch zvodovodního potrubí a ltru a připraví vodní ltr k použití. V některých domácnostech bude možná potřebné další propláchnutí. POZNÁMKA: Při odstraňování vzduchu ze systému může zdávkovače vystříknout voda.

1. Pomocí pevné nádoby stiskněte a přidržte páčku dávkovače

2. Uvolněte páčku dávkovače na 5 sekund. Opakujte kroky 1

a2, dokud voda nezačne téct.

3. Jakmile voda začne téct, pokračujte ve střídavém stisknutí

a uvolnění páčky dávkovače (5 sekund zapnuto, 5 sekund vypnuto), až vytečou celkem 3 gal. (12 l) vody. Kalibrace Measured Fill (Odměřeného množství) vody Tlak vody v domácnosti může ovlivnit přesnost funkce Measured Fill (Odměřené množství). Abyste dosáhli optimálního výkonu dávkovače vody, musíte nejprve kalibrovat odměřené množství. DŮLEŽITÉ:

Před kalibrováním odměřeného množství propláchněte vodnísystém.

Pro dosažení nejlepších výsledků je třeba provést kalibraci, pokud se v domácnosti nepoužívá voda. Identikační číslo inteligentního zařízení (SAID) je umístěno na štítku na přední straně pravého krytu závěsu chladničky.

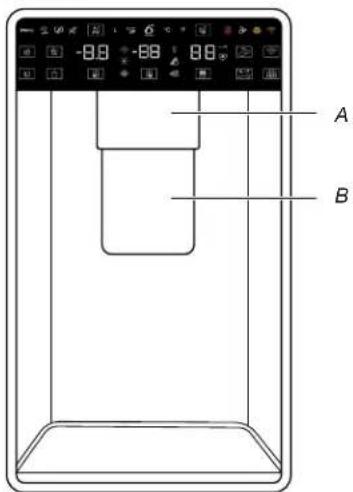

A. Páčku dávkovače vody B. Páčku dávkovače ledu Poznámka: Během procesu registrace produktu musí být mobilní telefon a lednička připojeny ke stejné síti Wi-Fi.854

1. Postavte pevnou odměrku

(velikost 1 šálku [0.2 L]) doprostřed tácku dávkovače před páčku dávkovače ledu/vody. POZNÁMKA: V závislosti na modelu může být k dispozici odměrka. Ujistěte se, že nemáte vybranou žádnou předvolbu odměřeného množství.

2. Stisknutím a podržením tlačítka Measured Fill (Odměřené

množství) po dobu 3 sekund přejdete do režimu Calibration (Kalibrace). Během kalibrace funkce odměřeného množství se rozsvítí a budou svítit ikony Calibration (Kalibrace) a Measured Fill (Odměřené množství). POZNÁMKA: V režimu Calibration (Kalibrace) se můžete kdykoli dotknout tlačítka MEASURED FILL (Odměřené množství) a kalibraci ukončit. Ikony Calibration (Kalibrace) aMeasured Fill (Odměřené množství) zmizí.

3. Stisknutím a přidržením páčky dávkovače vody odeberte vodu

až k 1. čárce v odměrce. POZNÁMKA: Pokud dojde k přeplnění nebo rozlití, vylijte vodu a restartujte proces kalibrace.

4. Po správném vypuštění 1 šálku vody do odměrky potvrďte

kalibraci dotykem tlačítka MEASURED FILL (Odměřené množství) a kalibraci potvrďte.

5. Po potvrzení kalibrace Measured Fill (Odměřeného množství)

ikona Calibration (Kalibrace) zmizí a displej se vrátí na domovskou obrazovku. Odběr Dotkněte se tlačítka CUBED ICE (Ledové kostky) nebo CRUSHED ICE (Ledová drť) pro výběr ledu. POZNÁMKY: n Ledová drť vzniká rozdrcením ledových kostek před vysypáním. Na ledovou drť si tedy někdy musíte chvilku počkat. Hluk z drtiče ledu je normální a ledové kousky mohou být různě velké. n Při přepnutí z ledové drti na ledové kostky se s prvními kostkami vysype i trochu drti. Odběr vody DŮLEŽITÉ: n O deberte každý týden nejméně 1 l vody, aby byla stále čerstvá. n Pokud se průtok vody z dávkovače sníží, může to být způsobeno nízkým tlakem vody. n Po odstranění vodního filtru odeberte 1 šálek (0.2 L) vody. Pokud se naplní 1 šálek (0.2 L) vody do 8 sekund nebo rychleji, tlak vody do chladničky splňuje minimální požadavek. n Pokud se naplní 1 šálek (0.2 L ) vody za víc než 8 sekund, tlak vody do chladničky je nižší než je požadováno. Návrhy naleznete v části „Požadavky na přívod vody“ a„Odstraňování závad“. Odběr vody: - Standard:

1. Zatlačte sklenicí ze silného skla na páčku dávkovače vody.

2. Odběr zastavíte odebráním sklenice.

POZNÁMKA: Tlačítko Dispense WATER (Dávkovač vody) neumožňuje standardní dávkování. To funguje pouze v režimu Measured Fill (Odměřeného množství). Odběr vody: - Odměřené množství Measured Fill (Odměřené množství) umožňuje vydávat stanovené množství vody stisknutím několika tlačítek.

1. Pod výtok vody dejte sklenici ze silného skla. Dotkněte se

tlačítka MEASURED FILL (Odměřené množství) k zapnutí. POZNÁMKA: Odeberete takové množství vody, jaké si vyberete. Ujistěte se, že se vejde do sklenice. Pokud je vnádobě led, možná budete muset svůj výběr upravit.

2. Stisknutím MEASURED FILL (Odměřené množství) funkci

zapněte, a potom vyberte 8 oz (0,2 l), 16 oz (0,5 l) nebo 32oz (1 l). Čtvrtým stisknutím opustíte displej Measured Fill (Odměřeného množství).

Dotkněte se DISPENSE WATER (Dávkovač vody) (prostřední tlačítko), nebo stiskněte páčku, a vyteče vybrané množství vody. POZNÁMKY: n Dávkovač odměřeného množství automaticky vyprší po 1minutě nečinnosti. n Můžete naplnit několik sklenic pomocí stejného odměření dalším dotykem DISPENSE WATER (Dávkovač vody) (prostřední tlačítko) po každém naplnění sklenice. Možnosti Measured Fill (Odměřeného množství) jsou uvedeny vnásledující tabulce: Jednotky Unce 8 16

POZNÁMKA: Většina kávových šálků (obvykle 4 až 6 oz [118až 177 ml] na šálek) nemá stejnou velikost jako odměrka (8 oz [0.2 L]). Někdy budete muset znovu kalibrovat Measured Fill (Odměřené množství), aby se šálek naplnil, nebo aby se zabránilo jeho přeplnění.

POZNÁMKA: Při odběru vody se průtok vody automaticky zastaví, jakmile vyteče požadovaný objem. n Zatlačte sklenicí ze silného skla na páčku dávkovače pod výtokem vody. NEBO n Postavte sklenici pod výtok vody a dotkněte se DISPENSE WATER (Dávkovač vody) pro odběr bez použití rukou.

5. Chcete-li pozastavit odběr před vydáním vybraného

objemu, stiskněte podruhé DISPENSE WATER (Dávkovač vody), nebo se dotkněte páčky dákovače vody. Dotkněte se opět DISPENSE WATER (Dávkovač vody) nebo páčky kpokračování odběru zbývajícího množství vody. POZNÁMKA: Pokud odběr přerušíte před vydáním požadovaného objemu, displej se po 1 minutě vypne. Pokuddo té doby nepokračujete, obnoví se původní hodnota množství.

6. Chcete-li vybrat nový objem nebo začít znovu odebírat stejný

objem, musíte nejprve dokončit odběr vybraného objemu, nebo vypnout funkci Measured Fill (Odměřeného množství) (buď vyčkáním 1 minutu, takže se automaticky vypne, nebo stisknutím tlačítka CUBED ICE (Ledové kostky) nebo CRUSHED ICE (Ledová drť) pro ruční vypnutí); pak znovu vyberte Measured Fill (Odměřené množství).

A. Páčku dávkovače vody B. Páčku dávkovače ledu C. Odměrku (1 šálku)855

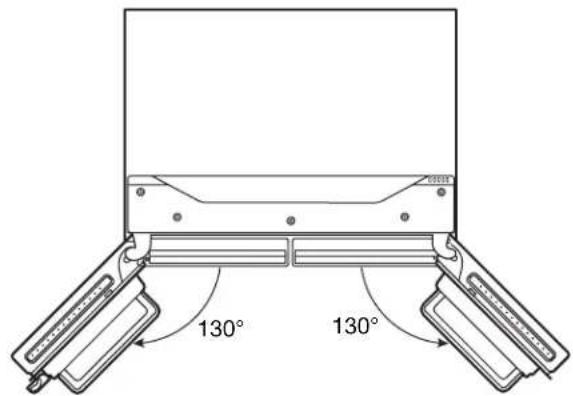

Otevírání a zavírání dveří Chladnička má dvoje dveře prostoru pro čerstvé potraviny. Dveřelze otevírat a zavírat samostatně nebo společně. Na levých dveřích chladničky je vertikálně zavěšené těsnění. ■ Když se otevřou levé dveře, zavěšené těsnění se automaticky sklopí dovnitř, takže nebrání v cestě. ■ Když jsou oboje dveře zavřené, závěsné těsnění automaticky vytvoří těsnění mezi oběma dveřmi. POZNÁMKA: Při zavírání dveří musí být výklopné těsnění ve správné poloze (ohnuté dovnitř). V opačném případě narazí do pravých dveří nebo upevňovacího hřídele. Spínač dveří prostoru pro čerstvé potraviny je umístěn v krytu horního levého a pravého pantu. ■ Pro mrazničku a multifunkční prostor je spínač dveří umístěn ve spodním sloupku. ■ Spínač dveří používá magnet pro snímání otevření/zavření dveří. ■ Zajistěte, aby v roztečích 7,62 cm od krytu pantu nebyly žádné magnetické nebo elektronické přístroje (reproduktor, Coolvox

atd.). POZNÁMKA: Pokud se nezjistí otevření dveří, světlo se nerozsvítí. Nastavení výšky police Výška police může být nastavena změnou polohy od spodní podpěry k horní podpěře a naopak ■ Otevřete pravé boční dveře a levé boční dveře na 130º. Dávkovač ledu DŮLEŽITÉ: n V případě, že ledové kostky jsou duté nebo mají nepravidelný tvar, mohl to způsobit nízký tlak vody. Viz část „Požadavky na přívod vody“. n Led putuje ze zásobníku na led žlábkem do dávkovače. Chcete-li vypnout výrobník ledu, viz část „Výrobník ledu azásobník”. n Dávkovač může nadále vydávat různé zvuky a led se může uvolňovat ještě několik sekund po uvolnění tlačítka dávkovače nebo páčky. Čištění žlábku dávkovače ledu: Vlhkost způsobuje přirozené slepování ledu. Kousky ledu se mohou hromadit tak dlouho, až zablokují žlábek dávkovače ledu. Pokud led není vydáván pravidelně, doporučujeme každé 2 týdny vyprázdnit zásobník na led a vyčistit žlábek dávkovače ledu, zásobník na led a prostor pod zásobníkem. n Je-li to nutné, uvolněte plastovým náčiním žlábek a zásobník na led. n Vyčistěte žlábek na led a spodní část zásobníku na led pomocí teplého, vlhkého hadříku, a potom důkladně osušte. Odběr ledu - Odběr pomocí páčky

1. Vyberte požadovanou formu ledu stisknutím tlačítka CUBED

ICE (Ledové kostky) nebo CRUSHED ICE (Ledová drť). Nebezpečí pořezání K odběru ledu používejte pevné sklo. Pokud tak neučiníte, může dojít ke snížení. VAROVÁNÍ

2. Zatlačte sklenicí ze silného skla na páčku dávkovače vody.

Sklenici přidržte těsně u otvoru dávkovače, aby led nepadal mimo sklenici. DŮLEŽITÉ: K aktivaci dávkovače ledu nemusíte příliš tlačit na páčku. Silným tlakem na podložku dávkování ledu neurychlíte, ani nezískáte větší množství ledu. A. Závěsné těsnění

3. Odběr zastavíte odebráním sklenice.

POZNÁMKA: Po uvolnění sklenice z páčky může ještě několik sekund padat led. Dávkovač může ještě několik sekund po dávkování hlučet. Odkapávací tácek dávkovače Odkapávací tácek lze pro čištění vyjmout. Následující kroky začněte provádět ze zasunuté polohy. n Zvedněte přední okraj tácu a vytáhněte jej směrem dopředu. n Nyní vytáhněte tác pod vhodným úhlem směrem dopředu. Chcete-li jej nainstalovat zpět, postupujte podle dvou následujících kroků. n Položte tác vodorovně na kolejničky s určitým prostorem vzadní části. n Zatlačte ho směrem dolů a zatáhněte směrem k sobě, abyzapadl na kolejničku. Odkapávací tác můžete vytáhnout, abyste mohli použít větší nádoby pro odměřené množství. Osvětlení dávkovače

1. Při použití dávkovače se světlo automaticky rozsvítí.

2. Osvětlení dávkovače také slouží jako automatické noční

světlo. Jakmile je v místnosti málo světla, automatické čidlo způsobí rozsvícení osvětlení dávkovače. Výrobník ledu a zásobník DŮLEŽITÉ: Před zapnutím výrobníku ledu propláchněte vodní systém, abyste předešli omezené výrobě ledu a jeho špatné kvalitě. Viz část „Dávkovač vody“. n Po instalaci počkejte 24 hodin, a teprve potom odeberte první dávku ledu. První 3 dávky vyrobeného ledu vyhoďte. Počkejte 2 až 3 dny, až se zásobník na led zaplní. n Kvalita ledu přímo závisí na kvalitě vody přiváděné do výrobníku ledu. Nepřipojujte výrobník ledu k přívodu změkčené vody. Chemické změkčovače vody (jako sůl) mohou poškodit některé díly výrobníku ledu a zhoršit kvalitu ledu. Pokud to jinak nejde, přesvědčte se, zda změkčovač vody správně funguje a je dobře udržovaný. n Pokud se led v zásobníku slepí dohromady, rozbijte led pomocí plastového náčiní a vyhoďte. K rozbití ledu vzásobníku nepoužívejte ostré nástroje. Mohli byste poškodit zásobník ledu i dávkovací mechanismus. n Do výrobníku ledu nic nevkládejte. Styl 1 - Výrobník ledu v chladničce Výrobník ledu je umístěn na levých dveřích za zásobníky. Ledovékostky se vytlačují do zásobníku na led, který se nachází na levých dveřích chladničky. Vyjměte a vyměňte zásobník na led Chcete-li otevřít box výrobníku ledu, zatáhněte za páčku dveří výrobníku ledu, až se dveře uvolní. n Vyjměte zásobník na led vložením prstů do otvoru v základně zásobníku a zatažením za západku ho uvolněte z přihrádky. Zvedněte zásobník a vytáhněte jej směrem nahoru. n Vraťte zásobník do přihrádky na led a zatlačte dolů, aby pevně seděl na svém místě. Rychlost produkce ledu n Za normálního provozu by měl váš výrobník ledu denně vyrobit přibližně 1,6 kg ledu. Zapněte/vypněte výrobník ledu n Chcete-li zapnout výrobník ledu, stiskněte a přidržte tlačítka „Crush“ (Drcený) a „Cubed“ (Kostky) na displeji. Indikátor Vypnutí výrobníku ledu 3x zabliká a zhasne. n Chcete-li výrobník ručně vypnout, stiskněte a podržte tlačítko Ice maker Off (Vypnutí výrobníku ledu) na displeji. Indikátor Vypnutí výrobníku ledu 3x zabliká a zůstane svítit. POZNÁMKY: n Váš výrobník ledu má automatické vypnutí. Senzor automaticky zastaví výrobu ledu, pokud je zásobník plný nebo jsou otevřené dveře. Ovladač zůstane v poloze zapnuto.857 POLICE, ZÁSOBNÍKY A ZÁSUVKY Police a rámy polic Police ve vaší chladničce jsou nastavitelné tak, aby vyhovovaly vašim individuálním požadavkům na skladování. Uložení podobných potravin společně v chladničce a nastavení polic tak, aby vyhovovaly různým výškám potravin, usnadní nalezení přesné potraviny, kterou právě hledáte. Také se tím zkracuje doba, po kterou jsou dveře chladničky otevřené, a šetří se energie. Nastavení výšky police Výšku police lze nastavit změnou nastavitelných podpěr police mezi svislou a vodorovnou polohou.

1. Opatrně zvedněte polici z podpěr police a otočte páčku do

2. Opakujte pro zbývající podpěry police.

3. Zatlačte na horní část police, abyste se ujistili, že je police

správně usazena na podpěrách police. POZNÁMKY: n Před vyjmutím horní police musíte nejprve odstranit střední polici.

4. Vyjměte dolní polici tak, že ji zdvihnete a vysunete z podpěr.

Potom vytáhněte polici dopředu a nakloňte ji nahoru do svislé polohy. Otočte polici pod úhlem a vysuňte ji z chladničky.

5. Nasaďte spodní polici jejím vložením do chladničky pod

úhlem s přední stranou směřující vzhůru. Zvedněte přední část police dolů a zasuňte ji, dokud zadní část police nezapadne do podpěr. Snižte přední část police a ujistěte se, že je police správně na místě. Odstranění výsuvné police Odstranění a vložení výsuvné police POZNÁMKA: Chcete-li vyjmout výsuvnou polici, bude nutné odstranit dveře chladničky. Další informace naleznete v části „Odstraňte a vyměňte dveře chladničky“.

1. Vytáhněte výsuvnou polici do zcela otevřené polohy nebo do

2. Vyhledejte upevňovací svorky výsuvné police na obou stranách.

Jsou na boku pod výsuvnou policí.

3. Prstem zatlačte klip nahoru.

4. Po uvolnění obou klipů opatrně vyjměte výsuvnou polici

směrem k přední části chladničky. Zásuvky na ovoce a zeleninu Vyjmutí a nasazení zásuvek:

1. Uchopte rukojeť na spodku zásuvky a vysuňte zásuvku rovně

až na doraz. Zvedněte zásuvku ze spodního vodicího prvku.

2. Vraťte zásuvku tak, že ji umístíte na spodní vodicí prvek

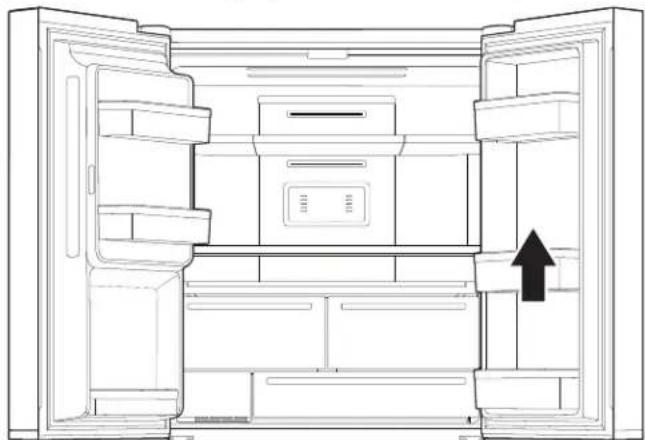

azasunete přes doraz až do správné polohy. Dveřní přihrádky chladničky Přihrádky ve dveřích chladničky jsou nastavitelné tak, aby splňovaly vaše individuální požadavky na skladování. Přihrádky usnadňují přizpůsobení úložného prostoru pro skladování galonových nádob. Přepážka dveřní přihrádky (u některých modelů) Tato přepážka zapadá do dveřní přihrádky, dělí ji a zvedá menší předměty v zadní straně zásuvky.858 Úložné prostory mrazničky Snadno přístupný tác Snadno přístupný tác je užitečný pro snadný přístup k často používaným produktům, zmrazeným, nebo pouze uloženým zbytkům nebo malým kouskům. Zásuvky mrazničky Oddíl Fast Freeze (Rychlé mrazení) ■ Pomocí těchto zásuvek zmrazíte větší množství čerstvého nebo vařeného jídla (nejlepším nebo nejrychlejším způsobem). ■ Možnost Fast Freeze (Rychlého mrazení) vám umožňuje bezpečně a přehledně ukládat všechny zmrazené potraviny. POZNÁMKA: Teplota mrazničky může být snížena na stejnou teplotu jako teplota vícefunkčního mrazicího oddílu, pokud je mraznička nastavena na vyšší teplotu než vícefunkční mrazicí oddíl. Multifunkční úložný prostor n Pomocí těchto zásuvek zmrazíte větší množství čerstvého nebo vařeného jídla (nejlepším nebo nejrychlejším způsobem) n Multifunkční mrazicí prostor používejte k uložení všech druhů potravin v ideálním skladovacím prostředí. Úpravu nastavení lze použít k uložení vína (10° C), ovoce a zeleniny (4° C), masa a ryb (0° C), týdenních jídel (-7° C), zmrzlin a dezertů (-12° C) ahlubokozmrazených potravin (-16° C nebo méně). Dveřní přihrádky chladničky Přihrádky ve dveřích chladničky jsou nastavitelné tak, abysplňovaly vaše individuální požadavky na skladování. Pro získání maximální kapacity mrazničky můžete zásuvku vyjmout, abyste odkryli polici mrazničky. Vyjmutí horní zásuvky:

1. Uchopte rukojeť zásuvky a vysuňte zásuvku rovně až na

doraz. Zvedněte zásuvku ze spodního vodicího prvku.

2. Vraťte/dejte zpět zarážku zásuvky do její polohy.

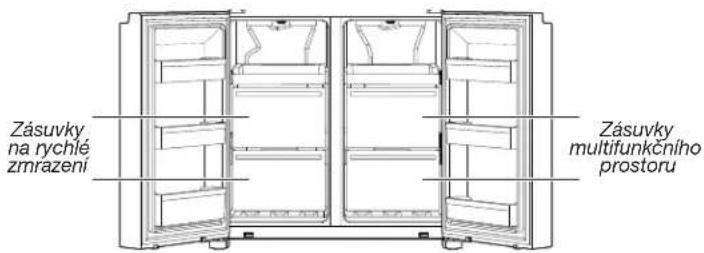

Snadno přístupný tác Zásuvky multifunkčního prostoru Zásuvky na rychlé zmrazení859

Čištění Všechny části chladničky, mrazničky a multifunkčního prostoru se odmrazují automaticky. Vyčistěte však všechny části asi jednou za měsíc, abyste zabránili vytváření pachů. Okamžitě utřete rozlitékapaliny. Čištění vnějšího povrchu Viz informace o čištění vnějšího povrchu specické pro váš model. Nerez odolný vůči otiskům prstů DŮLEŽITÉ: ■ Vyvarujte se vystavení nerezových spotřebičů žíravým nebo korozivním prostředím, jako je prostředí s vysokým obsahem soli nebo vysokou vlhkostí. Poškození způsobené vystavením těmto prostředím není kryto zárukou.

Měkká, čistá tkanina Brusné tkaniny Papírové ručníky nebo novinový papír Drátěnky Teplá, mýdlová voda s jemným čisticím prostředkem Abrazivní prášky nebo kapaliny Okenní spreje Amoniak Čisticí prostředky na bázi kyseliny nebo octa Čističe na pečicí trouby Hořlavé kapaliny POZNÁMKY: ■ Pokud dojde k neúmyslnému kontaktu, vyčistěte plastovou část houbou a jemným čisticím prostředkem rozpuštěným vteplé vodě. Osušte pečlivě měkkým hadříkem. ■ Jen proto, že je čisticí prostředek kapalný, neznamená to, žeje neabrazivní. Mnoho kapalných čisticích prostředků, kterémají takové složení, aby byly jemné na dlaždicích ahladkých površích, poškozuje nerezovou ocel. ■ Kyselina citronová trvale zbarvuje nerezovou ocel. ■ Aby nedošlo k poškození povrchu chladničky z nerezové oceli: Nedovolte, aby tyto látky zůstaly na povrchu: Hořčice Omáčky na bázi citrusů Rajčatová šťáva Výrobky na bázi citrusů Marinády Čištění interiéru DŮLEŽITÉ: Police chladničky se spodní policí, LED osvětlení nejsou vhodné do myčky.

1. Odpojte chladničku nebo odpojte napájení.

2. Důkladně ručně umyjte, opláchněte a osušte vyjímatelné části

a vnitřní plochy. Používejte čistou houbu nebo měkký hadřík ajemný čisticí prostředek rozpuštěný v teplé vodě. POZNÁMKA: Nepoužívejte na plastové součásti, vnitřní povrchy a vložky dveří nebo těsnění abrazivní či drsné čisticí prostředky, jako jsou spreje na okna, čisticí písek, hořlavé kapaliny, čisticí vosky, koncentrované čisticí prostředky, bělicí prostředky nebo čisticí prostředky obsahující ropné produkty.

3. Zasuňte zástrčku do sítě nebo obnovte napájení.

Kondenzátor Tato chladnička má kondenzátor na obou stranách chladničky. Jenormální cítit na obou stranách chladničky teplo. Osvětlení Osvětlení v chladničce i mrazničce jsou světla typu LED, která se nemusí vyměňovat. Pokud se při otevření dveří světlo nerozsvítí, obraťte se na prodejce, od kterého jste si chladničku zakoupili. Dovolená a stěhování Dovolená Pokud se rozhodnete nechat chladničku zapnutou, když jstepryč:

1. Spotřebujte veškeré potraviny, které se mohou zkazit,

2. Pokud je vaše chladnička vybavena automatickým

výrobníkem ledu a je připojena k přívodu vody, vypněte přívod vody do chladničky. Pokud není přívod vody vypnutý, můžedojít k poškození majetku.

3. Pokud máte automatický výrobník ledu, vypněte jej.

■ Přepněte vypínač výrobníku ledu do polohy Vypnuto (O).

4. Vyprázdněte nádobu na led.

Pokud se rozhodnete vypnout chladničku před odjezdem: POZNÁMKA: Uveďte chladničku do Demo mode (Režim Demo) během dovolené. Viz část „Použití ovládacích prvků“.

1. Vyjměte z chladničky veškeré potraviny.

2. Pokud má vaše chladnička automatický výrobník ledu:

■ Vypněte přívod vody do výrobníku ledu nejméně 1 denpředem. ■ Po vypadnutí posledního ledu stiskněte vypínač do polohy Vypnuto (O), aby displej v horní části chladničky zhasl, ato v závislosti na modelu.

3. Vysypte zásobník ledu.

4. Vypněte ovládací prvky teploty. Viz část „Použití ovládacích

5. Vyčistěte chladničku, utřete ji a dobře osušte.

6. Přilepte pryžové nebo dřevěné hranoly na obě dveře,

abyzůstaly dostatečně otevřené, aby se vzduch mohl dostatdovnitř. Tím se zastaví šíření pachů a plísní. Nebezpečí výbuchu Používejte nehořlavý čistič. V opačném případě může dojít k úmrtí, výbuchu nebo požáru. VAROVÁNÍ860 Stěhování Když stěhujete chladničku do nového domova, připravte ji kpřesunu následujícím postupem.

1. Pokud má vaše chladnička automatický výrobník ledu:

■ Vypněte přívod vody do výrobníku ledu nejméně 1 denpředem. ■ Odpojte přívod vody od zadní části chladničky. ■ Po vypadnutí posledního ledu stiskněte vypínač na výrobníku ledu nebo ovladači do polohy Vypnuto (O), a to v závislosti na modelu.

2. Vyjměte z chladničky všechny potraviny a všechny zmrazené

potraviny pokryjte suchým ledem.

3. Vysypte zásobník ledu.

4. Odpojte chladničku.

5. Vyčistěte ji, otřete a důkladně osušte.

6. Vyjměte všechny vyjímatelné součásti, dobře je zabalte

apřilepte k sobě tak, aby se během pohybu nepohybovaly anedrnčely.

7. V závislosti na modelu zvedněte přední část chladničky tak, aby

se snadněji pohybovala nebo zvedněte vyrovnávací šrouby tak, aby nedošlo k poškrábání podlahy. Viz část „Nastavení dveří“ nebo „Vyrovnání chladničky a zavírání dveří“.

8. Zavřené dveře zalepte a napájecí kabel přilepte k zadní straně

chladničky. Když přijedete do svého nového domova, dejte vše zpět a přečtěte si část „Instalační pokyny“ ohledně přípravy k instalaci. Pokud má vaše chladnička automatický výrobník ledu, nezapomeňte znovu připojit přívod vody k chladničce.861 ODSTRAŇOVÁNÍ ZÁVAD - PŘIPOJENÉ MODELY Nejprve vyzkoušejte řešení navrhovaná zde. Pokud potřebujete další pomoc nebo další doporučení, která vám mohou pomoci vyhnout se volání do servisu, navštivte záruční v mobilní aplikaci. Do své korespondence prosím uveďte denní telefonní číslo. Stav připojení kontrolky ovládacího panelu Chladnička není připojena Bílé ikony Wi-Fi White jsou obě VYPNUTÉ. Chladnička se pokouší připojit k domácímu Wi-Fi routeru. Bílá ikona Wi-Fi rychle bliká. Chladnička je připojená k domácímu Wi-Fi routeru a pokouší se připojit k cloudu Whirlpool. Bílá ikona Wi-Fi pomalu bliká. Oranžová ikona Wi-Fi je zapnutá. Chladnička je připojená k domácímu Wi-Fi routeru, ale není připojena k cloudu Whirlpool. Aplikace Whirlpool

nefunguje. Bílá ikona Wi-Fi pomalu bliká. Oranžová ikona Wi-Fi je zapnutá. Chladnička je připojena k domácímu Wi-Fi routeru a ikona Wi-Fi je zapnutá. Aplikace Whirlpool

funguje. Bílá ikona Wi-Fi je zapnutá. Chladnička je připojena k domácímu Wi-Fi routeru a ikona Wi-Fi je zapnutá. U chladničky právě probíhá aktualizace softwaru. Aplikace Whirlpool

funguje. Bílá ikona Wi-Fi je zapnutá a během aktualizace softwaru neustále bliká. Nejprve vyzkoušejte navrhovaná řešení. Závada Možné příčiny Řešení Chladnička není připojena k domácímu Wi-Fi routeru. (Ikona Wi-Fi je VYPNUTÁ.) Chladnička může být v pohotovostním režimu. Stisknutím a přidržením tlačítka Connect (Připojit) po dobu 3 sekund uvidíte, jak ikona Wi-Fi bliká, pak svítí. Všechny kontrolky jsou vpohotovostním režimu vypnuté. Chladnička nebyla nikdy připojena kdomácímu Wi-Fi routeru. Viz část „Nastavení konektivity“. Ztracené připojení k domácímu Wi-Fi routeru. Zkontrolujte, zda je router zapnutý a zda pracuje s ostatními počítači nebo zařízeními vdomácnosti (s přístupem na internet). Slabá síla signálu nebo rušení signálu mezi chladničkou a routerem. Zkuste umístit bezdrátový router blíže k chladničce. Může být nutné nainstalovat prodlužovač dosahu Wi-Fi. Chladnička je již připojena k jinému WiFi routeru. Podle části „Nastavení konektivity“ odpojte chladničku od routeru Wi a zkuste znovu připojit. Ikona Wi-Fi se po dotyku a podržení CONNECT (PŘIPOJIT) vůbec nerozsvítí. S chladničkou může být něco vnepořádku. Vytáhněte zástrčku ze zásuvky nebo odpojte napájení chladničky na 30 sekund. Obnovte napájení. Opakujte postup Wi-Fi připojení . Ověřte, zda chladnička jinak funguje správně, až na připojení. Vyžádejte si možné další řešení odstraňování závad. Chladnička je připojená k domácímu Wi-Fi routeru, ale aplikace Whirlpool

nefunguje. Připojení k aplikaci Whirlpool

nemusí být k dispozici. Zkontrolujte internet. Uživatelský účet nebyl správně nastaven nebo chladnička nebyla zaregistrována na účtu. Pokyny k nastavení účtu a registraci chladničky naleznete v části „Nastavení konektivity“ nebo přímo v aplikaci Whirlpool

Ověřte, zda je chladnička v aplikaci spárována s vaším účtem. Ověřte správnou e-mailovou adresu, mobilní číslo a předvolby oznámení. Router není připojen k internetu. Zkontrolujte jiná zařízení připojená k internetu pomocí stejného routeru. Zkontrolujte jiná zařízení připojená kinternetu pomocí stejného routeru. Wi-Fi bylo odpojeno. Stisknutím a podržením tlačítka Connect (Připojit) po dobu 3 sekund aktivujete Wi-Fi. Vypněte servisní jistič na 30 nebo více sekund, znovu zapněte napájení a poté použijte alternativní instalační pokyny v mobilní aplikaci.862

Závada Možné příčiny Řešení Provoz chladničky Chladnička nefunguje. Zkontrolujte elektrické napájení. Zapojte napájecí kabel do uzemněné zásuvky. Nepoužívejte prodlužovací kabel. Ujistěte se, že do zásuvky je přiváděna elektrická energie. Zapojte do zásuvky svítilnu, abyste zjistili, zda je zásuvka funkční. Resetujte sepnutý jistič. Vyměňte všechny vyhořelé pojistky. POZNÁMKA: Pokud problémy přetrvávají, obraťte se naelektrikáře. Zkontrolujte ovládací prvky. Zkontrolujte, zda jsou ovládací prvky zapnuté. Viz část „Použití ovládacích prvků“. Nová instalace Po instalaci nechte chladničku zcela ochladit po dobu 24 hodin. POZNÁMKA: Nastavení ovladačů teploty na nejchladnější nastavení nebude rychleji ochlazovat ani jeden z oddílů. Ovládání chladničky je v Demo mode (Režim Demo) (u některých modelů). Pokud je chladnička v Demo mode (Režim Demo), chlazení se vypne a na ovládacím panelu se rozsvítí „Demo“. Dalšíinformace naleznete v části „Použití ovládacích prvků“. Zdá se, že motor běží příliš rychle. Vysoce účinný kompresor aventilátory. Větší a účinnější chladničky běží delší dobu v nižších aenergeticky účinnějších rychlostech. Pokojová nebo venkovní teplota je vysoká. Při těchto podmínkách je normální, že chladnička bude pracovat déle. Pro dosažení optimálního výkonu umístěte chladničku do vnitřního prostředí s regulovanou teplotou. Vizčást „Požadavky na umístění“. Nedávno jste do chladničky vložili velké množství teplého jídla. Teplé potraviny způsobí, že chladničce bude trvat déle, dokud se vzduch nezchladí na požadovanou teplotu. Dveře se otevírají příliš často nebo jsou otevřené příliš dlouho. Teplý vzduch, který vstupuje do chladničky, způsobuje, že se motor více spouští. Otevírejte dveře méně často. Dveře chladničky nebo zásuvka mrazničky jsou otevřené. Ujistěte se, že je chladnička vyrovnaná. Viz část „Vyrovnání chladničky a zavírání dveří“. Zabraňte tomu, aby potraviny anádoby blokovaly dveře. Ovladač chladničky je nastaven na příliš chladnou teplotu. Upravte nastavení chladničky na méně chladné nastavení, dokud nebude teplota chladničky podle vašich požadavků. Těsnění dveří nebo zásuvky je špinavé, opotřebované nebo prasklé. Vyčistěte nebo vyměňte těsnění. Netěsnost dveří způsobí, žechladničce bude delší dobu trvat, aby byla udržena požadovaná teplota. Nejprve zde vyzkoušejte navrhovaná řešení, abyste se případně vyhnuli servisnímu hovoru. VAROVÁNÍ Nebezpečí úrazu elektrickým proudem Zapojte do uzemněné zásuvky. Neodstraňujte uzemňovací kontakt. Nepoužívejte adaptér (rozdvojku). Nepoužívejte prodlužovací kabel. Nedodržení těchto pokynů může mít za následek smrt, požár nebo úraz elektrickým proudem.863

Závada Možné příčiny Řešení Světla nefungují. Vaše chladnička je vybavena osvětlením typu LED, které není třeba vyměňovat. Pokud je chladnička napájena a světla nesvítí při otevření dveří nebo zásuvky, zavolejte servis nebo asistenci. Dveře byly otevřeny déle než 10minut. Zavřete dveře a zásuvku a znovu je otevřete, čímž činnost světla aktivujete. Spínač dveří nezaznamenává otevření dveří. Ujistěte se, že ve vzdálenosti 7,6 cm (3”) od krytu pantu nejsou žádné magnety nebo elektronická zařízení. Uživatelské rozhraní regulace teploty se nezapne. Uživatelské rozhraní regulace teploty přešlo do režimu spánku. Stiskněte libovolné tlačítko na uživatelském rozhraní, abysteprobudili uživatelské rozhraní regulace teploty. Tlačítka uživatelského rozhraní regulace teploty nefungují správně. Zkuste cyklus zapnutí chladničky, aby se tlačítka resetovala. Pokud problém trvá, vyžádejte si servis nebo pomoc. Uživatelské rozhraní regulace teploty není napájeno. Zkontrolujte kabelový svazek na pantu dveří. Nelze upravit nastavení na uživatelském rozhraní regulace teploty. Dveře jsou otevřené a je aktivován alarm otevření dveří. Zavřete dveře. Neobvyklý hluk Popis normálních zvuků najdete v části Nápověda k produktu/Často kladené dotazy na webové stránce značky, vyhledejte heslo „normální zvuky“. Níže jsou uvedeny některé normální zvuky s vysvětlením. Chladnička se zdá být hlučná. Kompresor ve vaší nové chladničce reguluje teplotu efektivněji, spotřebovává méně energie apracuje tiše. V důsledku tohoto omezení provozního hluku můžete zaznamenat neobvyklé zvuky, které jsou normální. Zvuk kompresoru běží déle, nežse očekává. Vysoce účinný kompresor aventilátory. Větší a účinnější chladničky běží delší dobu v nižších aenergeticky účinnějších rychlostech. Pulzování/vrčení Ventilátory/kompresor přizpůsobené pro optimalizaci výkonu při běžném provozu kompresoru. To je normální. Praskání Kontrakce/roztahování vnitřních stěn, zejména při počátečním ochlazení. To je normální. Syčení/Odkapávání Průtok chladiva nebo proudění oleje v kompresoru. To je normální. Vibrace Chladnička nemusí být stabilní. Nastavte vyrovnávací šrouby a snižte vyrovnávací nožku kpodlaze. Viz část „Vyrovnání chladničky a zavírání dveří“. Syčení Odkapávání vody na ohřívač během cyklu odmrazování. To je normální. Tekoucí voda/Bublání Můžete slyšet, když taje led vprůběhu cyklu odmrazování avoda se dostane do odtokové nádoby. To je normální. Nejprve zde vyzkoušejte navrhovaná řešení, abyste se případně vyhnuli servisnímu hovoru.864

Závada Možné příčiny Řešení Teplota a vlhkost Teplota je příliš vysoká. Chladnička byla právě nainstalována. Po instalaci nechte chladničku zcela ochladit po dobu 24 hodin. Ovládací prvky nejsou nastaveny správně pro okolní podmínky. Nastavte ovládací prvky na chladnější nastavení. Zkontrolujte teplotu během 24 hodin. Viz část „Použití ovládacích prvků“. Dveře jsou často otevírány nebo nejsou zcela zavřené. Umožňuje vniknutí teplého vzduchu do chladničky. Minimalizujte otevírání dveří a dveře zcela uzavřete. Nedávno jste vložili do chladničky velké množství potravin. Několik hodin nechte chladničku vrátit se na normální teplotu. Demo mode (Režim Demo) jezapnutý. Vypněte Demo mode (Režim Demo). Viz část „Použití ovládacích prvků“. Holiday mode (Režim Dovolená) je zapnutý. Vypněte Holiday mode (Režim Dovolená). Viz část „Použití ovládacích prvků“. Teplota je v chladničce/ přihrádce na ovoce a zeleninu příliš nízká. Ventilační otvor/y chladničky jsou zablokovány. Pokud je ventilační otvor umístěný ve střední části zadní části oddílu chladničky zablokován potravinami umístěnými přímo před ním, chladnička bude příliš chladná. Odstraňte potraviny od ventilačního otvoru. Ovládací prvky nejsou nastaveny správně pro okolní podmínky. Nastavte ovládací prvky na teplejší nastavení. Zkontrolujte teplotu během 24 hodin. Viz část „Použití ovládacích prvků“. Teplota je v zásuvce sregulovanou teplotou přílišnízká. Ovládací prvek není nastaven správně pro předměty uložené v zásuvce. Upravte nastavení teploty. Viz část „Použití ovládacích prvků“ včásti „Používání chladničky“. Vzniká vnitřní vlhkost. POZNÁMKA: Určitá vlhkost je normální. Místnost je vlhká. Vlhké prostředí přispívá k vytváření vlhkosti. Dveře jsou často otevírány nebo nejsou zcela zavřené. To umožňuje vniknutí vlhkého vzduchu do chladničky. Minimalizujte otevírání dveří a zcela je zavřete. Dveře jsou zablokované votevřené poloze. Přesuňte potraviny pryč od dveří. V cestě překáží nádoba nebo police. Zatlačte nádobu nebo polici zpět do správné polohy. Skladování kapalin votevřených nádobách. Tím se dostává vlhkost do vnitřku chladničky. Uchovávejte všechny nádoby těsně zakryté. V oddílu mrazničky se vytváří námraza/led. Dveře se často otevírají nebo zůstávají otevřené. Minimalizujte otevírání dveří a po použití zásuvku zcela zavřete. Dveře mají špatné těsnění. Zajistěte, aby těsnění dveří dosáhlo úplného kontaktu s chladicí skříní, aby bylo zajištěno adekvátní utěsnění. Regulace teploty není nastavena správně. Viz část „Použití ovládacích prvků“, kde jsou uvedena doporučená nastavení teploty. Nejprve zde vyzkoušejte navrhovaná řešení, abyste se případně vyhnuli servisnímu hovoru.865

Závada Možné příčiny Řešení Voda a led (pokr.) Výrobník ledu netvoří led nebo ho vytváří málo. Chladnička není připojena k přívodu vodynebo není uzavírací ventil přívodu vody otevřený. Připojte chladničku k přívodu vody a otočte uzavírací ventil vody tak, aby se úplně otevřel. Přívodní hadice je ohnutá. Ohyb hadice může snížit průtok vody. Narovnejte přívodní hadici. Výrobník ledu není zapnutý. Zkontrolujte, zda je výrobník ledu zapnutý. Podívejte se do části „Výrobník ledu azásobník”. Chladnička byla právě nainstalována. Po instalaci výrobníku ledu počkejte 24hodin na výrobu ledu. Počkejte 3 dny, až začne plná výroba ledu. Dveře chladničky nejsou úplně zavřené. Zavřete dobře dveře. Pokud se úplně nezavřou, viz „Dveře se úplně nezavřou“ vtéto tabulce. Nedávno bylo odstraněno velké množstvíledu. Nechte výrobníku ledu dostatek času na vytvoření více ledu. Podívejte se do části „Výrobník ledu a zásobník”. Ledové kostky jsou duté nebo malé. POZNÁMKA: To svědčí o nízkém tlaku vody. Uzavírací ventil vody není úplně otevřený. Otevřete úplně uzavírací ventil vody. Přívodní hadice je ohnutá. Ohyb hadice může snížit průtok vody. Narovnejte přívodní hadici. V chladničce je instalován vodní ltr. Vyjměte ltr a zapněte výrobník ledu. Jestliže bude led lepší, potom ltr může být zanesený nebo nesprávně instalovaný. Vyměňte ltr nebo jej znovu nainstalujte správně. K přívodu studené vody je připojen systém ltrace vody s reverzní osmózou. To může snížit tlak vody. Viz část „Požadavky na přívod vody“. Otázky ohledně tlaku vody přetrvávají. zavolejte autorizovaného a vyškoleného instalatéra. Pachuť, zápach nebo šedá barva v ledu nebo ve vodě Nově instalovaná chladnička vyžaduje propláchnutí vodou. Propláchněte vodovodní systém. Pokyny kproplachování vodního systému naleznete v části „Dávkovače vody a ledu“. Nedávno nainstalované nebo vyměněné vodovodní přípojky. Nové vodovodní přípojky mohou způsobit změnu barvy nebo pachuť ledu a vody. Led vyhoďte a vymyjte zásobník na led. Propláchněte vodovodní systém s 3 gal. (12 l) vody. Nechte výrobníku ledu 24 hodin na výrobu nového ledu a 3 první dávky ledu vyhoďte. Použití jiného typu připojení k přívodu vody, než je doporučeno Doporučuje se používat měděné trubky nebo přívodní vedení Whirlpool

číslo dílu 8212547RP. Viz část „Připojení přívodu vody“. Led byl uložen příliš dlouho. Led vyhoďte a vymyjte zásobník na led. Nechte výrobníku ledu 24 hodin na výrobu nového ledu. Voda byla skladovaná příliš dlouho. Odeberte každý týden nejméně 1 l vody, aby byla stále čerstvá. Zápach ze skladovaného jídla se přenesl na led. K ukládání potravin používejte vzduchotěsné obaly odolné proti vlhkosti. Ve vodě jsou minerály (například síra). Může být nutné instalovat vodní ltr kodstranění minerálů. V chladničce je instalován vodní ltr. Šedé nebo tmavé zabarvení ledu znamená, že ltrační systém vody potřebuje další proplach. Po instalaci a před použitím nového vodního ltru propláchněte vodní systém. Pokyny k proplachování vodního ltru naleznete v části „Dávkovače vody a ledu“. Je třeba vyměnit vodní ltr. Vyměňte jednorázový vodní ltr nejméně každých 6 měsíců nebo v případě signalizace. Viz část „Systém ltrace vody“. Nejprve zde vyzkoušejte navrhovaná řešení, abyste se případně vyhnuli servisnímu hovoru.866

Závada Možné příčiny Řešení Voda a led (pokr.) Dávkovač vody a ledu nefunguje správně. Chladnička není připojena k přívodu vody nebo není uzavírací ventil přívodu vody otevřený. Připojte chladničku k přívodu vody a otočte uzavírací ventil vody tak, aby se úplně otevřel. Přívodní hadice je ohnutá. Ohyb hadice může snížit průtok vody z dávkovače vody a vést k dutému nebo nepravidelnému ledu. Narovnejte přívodní hadici. Chladnička byla právě nainstalována. Propláchněte a naplňte vodovodní systém. Vizčást “Dávkovače vody a ledu”. Tlak vody do domácnosti není roven 35psi (241 kPa) nebo vyšší. Tlak vody do domácnosti určuje tok z dávkovače. Viz část „Požadavky na přívod vody“. K přívodu studené vody je připojen systém ltrace vody s reverzní osmózou. Systém ltrace vody s reverzní osmózou může snížit tlak vody. Viz část „Požadavky na přívod vody“. Vodní ltr může být ucpaný. Vyjměte vodní ltr a použijte dávkovač. Pokud se průtok vody zvýší, je váš ltr ucpaný a je třeba jej vyměnit. Viz část „Systém ltrace vody“. Vodní ltr je nainstalován nesprávně. Vyjměte vodní ltr a znovu jej nainstalujte. Viz část „Systém ltrace vody“. Dveře chladničky nebo zásuvka mrazničky nejsou úplně zavřené. Dobře zavřete dveře nebo zásuvku. Pokud se úplně nezavřou, viz „Dveře se úplně nezavřou.“ Dveře chladničky byly nedávno odstraněny. Ujistěte se, že je sestava drát/trubka dávkovače vody znovu správně připojena v horní části dveří chladničky. Další informace naleznete v části „Odstraňte a vyměňte dveře chladničky“. Led je zablokovaný v zásobníku na led nebo blokuje žlábek pro podávání ledu. Vyjměte led zablokovaný v zásobníku na led nebo žlábku, v případě potřeby použijte plastové náčiní. Vyčistěte žlábek na led a spodní část zásobníku na led pomocí teplého, vlhkého hadříku, a potom důkladně osušte. Chcete-li zabránit ucpání audržovat čerstvou zásobu ledu, každé 2 týdny vyprázdněte zásobník a vyčistěte zásobník ižlábek. Zásobník ledu jde jen obtížně odstranit ze dveří. Hladina ledu v zásobníku může být vysoká a nerovnoměrná vzhledem k normální produkci ledu a vydávat větší množství. Odeberte 2-3 sklenice ledu a zkuste znovu vyjmout zásobník ledu. Dávkovač ledu se při výdeji ledové drti zasekl. Ledová drť blokuje žlábek pro podávání ledu. Přepněte z ledové drti na kostky k uvolnění dávkovače ledu. Poté přepněte zpět na ledovoudrť. Voda vytéká nebo kape z dávkovacího systému. POZNÁMKA: Pár kapek vody po odběru je normální. Sklenici jste nedrželi pod dávkovačem dostatečně dlouho. Po uvolnění páčky dávejte sklenici pod dávkovač ještě 2 až 3 sekundy. Z dávkovače stále proudí led. POZNÁMKA: Několik kostek vydaných po uvolnění páčky dávkovače je normální. Sklenici jste nedrželi pod dávkovačem dostatečně dlouho. Po uvolnění páčky dávejte sklenici pod dávkovač ještě 2 až 3 sekundy. Nejprve zde vyzkoušejte navrhovaná řešení, abyste se případně vyhnuli servisnímu hovoru.867

Závada Možné příčiny Řešení Voda a led (pokr.) Z dávkovače kape voda i po několika prvních kapkách. Chladnička byla právě nainstalována. Propláchnutí vodního systému odstraní vzduch zpotrubí, které způsobuje kapání dávkovače vody. Propláchněte vodovodní systém. Viz část “Dávkovače vody a ledu”. Vodní ltr byl nedávno nainstalován nebo vyměněn. Propláchnutí vodního systému odstraní vzduch zpotrubí, které způsobuje kapání dávkovače vody. Propláchněte vodovodní systém. Viz část “Dávkovače vody a ledu Mohlo dojít k uvolnění vodovodní přípojky. Zkontrolujte, zda není voda ve spodní části chladničky, v oblasti pantu nebo domácí přípojky v zadní části chladničky. Voda vytéká ze zadní části chladničky. Vodovodní přípojky nebyly úplně utaženy. Viz část „Připojení vody“. Demontovali jste nedávno dveře aneutáhli úplně vodovodní připojení. Další informace naleznete v části „Odstraňte avyměňte dveře chladničky“. Ledová drť nebo kostky padají mimo sklenici. Nedržíte sklenici dostatečně blízko místa vypouštění ledu. Držte sklenici blízko místa, kde led vypadává zežlábku. Voda z dávkovače je teplá. Voda z dávkovače se zchlazuje na 50°F (10 °C). To je normální. Chladnička byla právě nainstalována. Nechte přívod vody po instalaci 24 hodin úplně vychladnout. V poslední době jste odebrali velké množství vody. Nechte přívod vody 3 hodiny úplně vychladnout. Neodebrali jste v poslední době vodu. První sklenice vody nemusí být chladná. Prvnísklenici vody vylijte. Chladnička není připojena k potrubí na studenou vodu. Ujistěte se, že je chladnička připojena k potrubí na studenou vodu. Viz část „Požadavky na přívod vody“. Nejprve zde vyzkoušejte navrhovaná řešení, abyste se případně vyhnuli servisnímu hovoru.868

Chcete-li zobrazit animaci, která ukazuje, jak nastavit a vyrovnat dveře, vyhledejte část Nápověda k produktu/Často kladené otázky na stránkách značky a vyhledejte heslo „Zavírání dveří a vyrovnání dveří“. Závada Možné příčiny Řešení Dveře Dveře se zcela nezavírají. Dveře jsou zablokované v otevřené poloze. Přesuňte potraviny pryč od dveří. V cestě překáží nádoba nebo police. Zatlačte nádobu nebo polici zpět do správné polohy. Nedávno nainstalováno Odstraňte všechny obalové materiály. Dveře se těžko otevírají. Těsnění dveří jsou špinavá nebo lepkavá. Očistěte těsnění a kontaktní plochy jemným mýdlem a teplou vodou. Opláchněte je a osušte měkkým hadříkem. Dveře se zdají být nevyrovnané. Dveře musí být zarovnány nebo musí být vyrovnána chladnička. Pokud potřebujete zarovnat dveře, zavolejte servis. Chladnička je nestabilní nebo se naklání dopředu při otevírání a zavírání dveří. Brzdné nožky chladničky se nedotýkají podlahy. Obě brzdné nožky (jedna na každé straně) otáčejte proti směru hodin o stejné množství otáček, dokud se nebudou dotýkat podlahy. Viz část „Vyrovnání chladničky a zavírání dveří“. Nejprve zde vyzkoušejte navrhovaná řešení, abyste se případně vyhnuli servisnímu hovoru. Nebezpečí výbuchu Používejte nehořlavý čistič. V opačném případě může dojít k úmrtí, výbuchu nebo požáru. VAROVÁNÍ869

©2019 Všechna práva vyhrazena.872873
