MANUAL DE USUARIO WQ9I MO1L UK WHIRLPOOL

gavetas. Nivelar o frigoríco

(Compartimento do frigoríco)

DE REFRIGERADOR DE DOS PUERTAS

Cómo deshacerse adecuadamente de su refrigerador viejo ......878

PIEZAS Y CARACTERÍSTICAS .................................................879

¿QUÉ HAY DE NUEVO DETRÁS DE LAS PUERTAS? .............880

INSTRUCCIONES DE INSTALACIÓN .......................................881

CONFIGURACIÓN DE LA CONECTIVIDAD .............................894

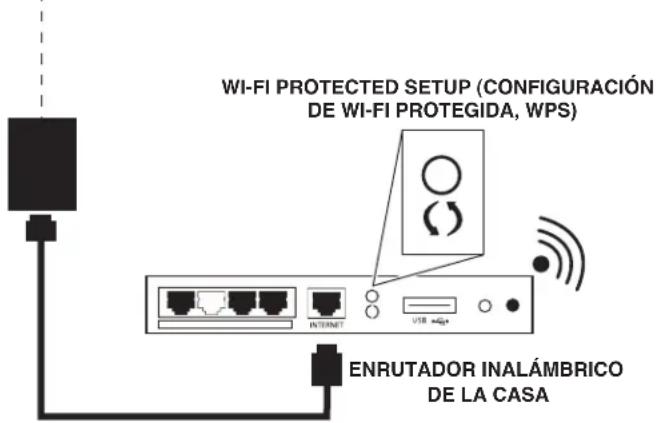

Instrucciones para la conguración automática: WPS ...............894 Despachadores de agua y de hielo .............................................896

SOLUCIÓN DE PROBLEMAS: MODELOS CONECTADOS ....904

SEGURIDAD DEL REFRIGERADOR

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave. Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave. Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones. Su seguridad y la seguridad de los demás es muy importante. Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad. ADVERTENCIA PELIGRO Este es el símbolo de alerta de seguridad. Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás. Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan:875

INSTRUCCIONES DE SEGURIDAD

IMPORTANTE DE LEER Y SEGUIR

Antes de usar el electrodoméstico, lea estas instrucciones de seguridad. Guárdelas para referencia futura. Estas instrucciones y el electrodoméstico mismo proporcionan advertencias importantes de seguridad que se deben respetar en todo momento. El fabricante rechaza cualquier responsabilidad por el incumplimiento de estas instrucciones de seguridad, el uso inadecuado del electrodoméstico o el ajuste incorrecto de los controles. Los niños muy pequeños (0 a 3 años de edad) deben mantenerse alejados del electrodoméstico. Los niños pequeños (3 a 8 años de edad) deben mantenerse alejados del electrodoméstico, a menos que estén bajo supervisión constante. Los niños de 8 años o más, y las personas con discapacidades físicas, sensoriales o mentales, o falta de experiencia y conocimiento pueden usar este electrodoméstico solo si se encuentran bajo supervisión o han recibido instrucciones acerca de cómo usarlo de forma segura, y comprenden los riesgos involucrados. Los niños no deben jugar con el electrodoméstico. Los niños no deben realizar la limpieza ni el mantenimiento del usuario sin supervisión. Los niños de 3 a 8 años de edad pueden cargar y descargar los electrodomésticos de refrigeración. USO PERMITIDO PRECAUCIÓN: el electrodoméstico no se debe operar por medio de un interruptor externo, como un temporizador o un sistema aparte controlado de forma remota. Este electrodoméstico está diseñado para su uso doméstico y las aplicaciones similares, como: áreas de cocina para el personal en tiendas, ocinas y otros entornos de trabajo; granjas; por parte de clientes en hoteles, moteles, posadas y otros entornos residenciales. Este electrodoméstico no es para uso profesional. No utilice el electrodoméstico en exteriores. El foco que se utiliza dentro del electrodoméstico está diseñado especícamente para electrodomésticos y no es apto para la iluminación ambiental general dentro del hogar (Reglamento EC 244/2009). Este electrodoméstico ha sido diseñado para funcionar en lugares en los que la temperatura ambiental se mantiene dentro de los rangos a continuación, según la clase climática que se muestra en la placa de clasicación. Es posible que el electrodoméstico no funcione como es debido si se deja durante un tiempo prolongado a una temperatura que esté fuera del rango especicado. Temp. amb. de clase climática (°C) SN: De 10 a 32 °C; N: De 16 a 32 °C ST: De 16 a 38 °C; T: De 16 a 43 °C Este electrodoméstico no contiene CFC. El circuito refrigerante contiene R600a (HC). Electrodomésticos con isobutano (R600a): es un gas natural que no produce impactos en el medioambiente, pero es inamable. Por lo tanto, asegúrese de que las tuberías del circuito refrigerante no estén dañadas, especialmente cuando vacíe el circuito refrigerante. ADVERTENCIA: no dañe las tuberías del circuito de refrigerante del electrodoméstico. ADVERTENCIA: mantenga las aperturas de ventilación, en el gabinete del electrodoméstico o en la estructura integrada, libre de obstrucciones. ADVERTENCIA: no utilice medios mecánicos, eléctricos o químicos diferentes de los recomendados por el fabricante para acelerar el proceso de descongelación. ADVERTENCIA: no use ni coloque dispositivos eléctricos dentro de los compartimientos del electrodoméstico si no son del tipo expresamente autorizados por el fabricante. ADVERTENCIA: las fábricas de hielo y/o los despachadores de agua que no estén conectados directamente al suministro de agua deberán ser llenados solamente con agua potable. ADVERTENCIA: las fábricas de hielo automáticas y los despachadores de agua se deben conectar a un suministro de agua que provea solamente agua potable, con una presión de agua del suministro principal de entre 20psi y 145psi (1,4 y 10 bar). No guarde en este electrodoméstico sustancias explosivas, como latas en aerosol con propelente inamable. No se trague el contenido (no tóxico) de los paquetes de hielo (provisto en algunos modelos). No coma los cubos de hielo o las paletas heladas inmediatamente después de sacarlos del congelador, ya que pueden ocasionar quemaduras por frío. Para los productos diseñados para que usen un ltro de aire dentro de una cubierta de ventilador accesible, el ltro debe estar siempre en posición cuando el refrigerador esté funcionando. No guarde recipientes de vidrio con líquidos en el compartimiento del congelador, ya que pueden romperse. No obstruya el ventilador (si está incluido) con alimentos. Después de guardar los alimentos, verique que la puerta de los compartimientos se cierre adecuadamente, especialmente la puerta del congelador. Las juntas dañadas se deben reemplazar lo antes posible. Use el compartimiento del refrigerador solamente para almacenar alimentos frescos y el del congelador solamente para almacenar alimentos congelados, para congelar alimentos frescos y para hacer cubos de hielo.876 Evite guardar alimentos sin envolver en contacto directo con las supercies internas de los alimentos frescos o de los compartimientos del congelador. Los electrodomésticos pueden tener compartimientos especiales (compartimiento para alimentos frescos, caja de cero grados, etc.). A menos que se especifique en el folleto del producto, estos se pueden quitar, con lo que se mantienen rendimientos equivalentes. Advertencia: riesgo de incendio/materiales inamables. Los compartimientos más apropiados del electrodoméstico donde se deben almacenar tipos especícos de alimentos, teniendo en cuenta la diferente distribución de la temperatura en compartimientos diferentes, son los siguientes: - Compartimiento de refrigerador: almacene frutas tropicales, latas, bebidas, huevos, salsas, pickles, manteca, mermelada, queso, leche, productos lácteos, yogur. También puede almacenar carnes frías, postres, carne y pescado, pastel de queso, pastas frescas, crema ácida, budín y queso crema. Cajón para frutas y vegetales en la parte inferior del compartimiento del refrigerador: almacene vegetales y frutas (excluyendo las frutas tropicales). Compartimiento enfriador: solo almacene carne y pescado en el cajón más frío - Compartimiento de congelador: es apto para congelar alimentos de temperatura ambiente y para almacenar alimentos congelados ya que la temperatura se distribuye de manera uniforme en todo el compartimiento. Los alimentos comprados congelados tienen la fecha de vencimiento de almacenamiento en el envase. Esta fecha considera el tipo de alimento que se almacena y, por ende, se debe respetar. Los alimentos frescos se deben almacenar durante los siguientes períodos: 1 a 3 meses para queso, mariscos, helado, jamón/salchicha, leche, líquidos frescos; 4 meses para letes o chuletas (res, cordero, cerdo); 6 meses para manteca o margarina, ave (pollo, pavo); 8 a 12 meses para frutas (excepto cítricos), carne asada (res, cerdo, cordero), vegetales. Las fechas de vencimiento de los envases de alimentos se deben respetar. Para evitar la contaminación entre alimentos, tenga en cuenta lo siguiente: – Dejar la puerta abierta durante períodos largos puede generar un aumento signicativo de la temperatura en los compartimientos del electrodoméstico. – Limpie periódicamente las superficies que pueden entrar en contacto con los alimentos y los sistemas de drenaje accesibles. – Limpie los tanques de agua si no se han usado durante 48 horas; desagote el sistema de agua conectado a un suministro de agua si no se ha retirado agua durante 5 días. – Almacene el pescado y la carne crudos en recipientes adecuados en el refrigerador, de modo que no entre en contacto con los demás alimentos ni gotee sobre estos. El almacenamiento en Convertible Space (Compartimiento convertible) debe ser como se detalla a continuación: +10°C: almacene vino blanco +4°C: almacene vegetales y frutas (excepto las frutas tropicales) 0°C: solo almacene carne y pescado Todos los puntos congurados debajo de cero: almacene alimentos congelados como para la cavidad del congelador – Los compartimientos para alimentos congelados de dos estrellas son aptos para almacenar alimentos previamente congelados, almacenar o hacer helado y cubos de hielo. – No congele alimentos frescos en los compartimientos de una, dos o tres estrellas. – Si el electrodoméstico de refrigeración permanece vacío durante períodos extensos, apáguelo, descongélelo, límpielo, séquelo y deje la puerta abierta para evitar que se desarrolle moho dentro del electrodoméstico. INSTALACIÓN Dos personas deben manipular e instalar el electrodoméstico: riesgo de lesiones. Use guantes protectores para desempacar e instalar: riesgo decortes. Un técnico calicado debe realizar la instalación, que incluye el suministro de agua (si corresponde) y las conexiones eléctricas, y las reparaciones. No repare ni reemplace ninguna pieza del electrodoméstico a menos que se mencione especícamente en el manual. Mantenga a los niños alejados del lugar de instalación. Después de desempacar el electrodoméstico, asegúrese de que no haya sido dañado durante el traslado. En caso de problemas, contacte al distribuidor o su servicio de atención posventa más cercano. Cuando esté instalado, los desechos del empaquetado (plástico, piezas de poliestireno extruido, etc.) deben almacenarse fuera del alcance de los niños: riesgo de asxia. El electrodoméstico debe desconectarse del suministro eléctrico antes de cualquier operación de instalación: riesgo de choque eléctrico. Durante la instalación, asegúrese de que el electrodoméstico no dañe el cable de alimentación: riesgo de incendio o choque eléctrico. Solo active el electrodoméstico cuando se haya completado la instalación.877 Tenga cuidado de no dañar los suelos (p. ej., parqué) al mover el electrodoméstico. Instale el electrodoméstico sobre un piso o soporte que sea lo sucientemente fuerte como para mantener el peso y en un lugar adecuado para el tamaño y el uso. Cerciórese de que el electrodoméstico no esté cerca de una fuente de calor y que las cuatro patas estén estables, descansando en el suelo; ajústelas según sea necesario y verique que el electrodoméstico esté nivelado perfectamente con un nivel de burbuja. Espere por lo menos dos horas antes de encender el electrodoméstico, para cerciorarse de que el circuito del refrigerante sea completamente ecaz. ADVERTENCIA: cuando ubique el electrodoméstico, cerciórese de que el cable no quede atrapado o esté dañado. ADVERTENCIA: para evitar riesgos debido a inestabilidad, la ubicación o el ajuste del electrodoméstico debe realizarse de acuerdo con las instrucciones del fabricante. Está prohibido ubicar el refrigerador de manera que la manguera de metal de la estufa de gas, las tuberías metálicas de gas o agua, o los cables eléctricos estén en contacto con la pared trasera del refrigerador (serpentín del condensador). Para asegurar una ventilación adecuada, deje un espacio a ambos lados y por encima del electrodoméstico. La distancia entre la parte trasera del electrodoméstico y el muro detrás del electrodoméstico debe ser de 50 mm para evitar el acceso a las supercies calientes. Una reducción de este espacio aumentará el consumo de energía del producto. Si es necesario reemplazar las puertas, comuníquese con el Centro de asistencia técnica. En el punto de conexión entre el suministro de agua y el accesorio o el electrodoméstico se debe colocar una válvula de retención única “aprobada” o algún otro dispositivo de prevención de contraujo no menos efectivo que brinde protección contra el contraujo hasta, al menos, categoría dos de uidos.

ADVERTENCIAS ELÉCTRICAS

Debe ser posible desconectar el electrodoméstico del suministro de energía desenchufándolo, si el enchufe está accesible, o un interruptor multipolar instalado delante del enchufe, de acuerdo con las normas de cableado, y el electrodoméstico se debe conectar a tierra de acuerdo con los estándares de seguridad eléctrica nacionales. No use cables de extensión, enchufes múltiples o adaptadores. El usuario no debe tener acceso a los componentes eléctricos después de la instalación. No use el electrodoméstico cuando esté descalzo o húmedo. No encienda el electrodoméstico si el cable o enchufe se encuentran dañados, no están funcionando adecuadamente, han sufrido daños o caídas. Si se ha dañado el cable de suministro de energía, deberá ser reemplazado por uno idéntico por el fabricante, el agente de servicio o una persona similarmente calicada con el n de evitar riesgos de choque eléctrico. ADVERTENCIA: no ubique varios enchufes portátiles o suministros eléctricos portátiles en la parte trasera del electrodoméstico.

LIMPIEZA Y MANTENIMIENTO

ADVERTENCIA: garantice que el electrodoméstico esté apagado y desconectado del suministro eléctrico antes de realizar operaciones de mantenimiento; no use nunca equipo de limpieza a vapor: riesgo de choque eléctrico. No use productos de limpieza abrasivos o ásperos, como aerosoles para ventanas, productos de limpieza para pulir, líquidos inflamables, ceras para limpieza, detergentes concentrados, blanqueadores o productos de limpieza que contengan productos derivados de petróleo en las partes de plástico, revestimientos interiores o de la puerta o juntas. No use toallas de papel, estropajos para fregar ni otros utensilios de limpieza ásperos.

DESCARTE DE LOS MATERIALES DE EMPAQUE

El material del empaquetado es 100% reciclable y está marcado con el símbolo de reciclaje . Por lo tanto, las diferentes partes del empaquetado se deben desechar con responsabilidad y de acuerdo con las normas locales de la autoridad que rija la eliminación de residuos.

DESECHO DE ELECTRODOMÉSTICOS

Este electrodoméstico está fabricado con materiales reciclables y reutilizables. Deshágase de él siguiendo los reglamentos locales de eliminación de residuos. Para obtener información adicional acerca del tratamiento, de la recuperación y del reciclaje de los electrodomésticos, póngase en contacto con la autoridad local, el servicio de recolección de desechos domésticos o la tienda donde compró el aparato. Este electrodoméstico cumple con la directiva europea 2012/19/EC, RAEE (Residuos de aparatos eléctricos y electrónicos). Al cerciorarse de que este producto se deseche correctamente, ayuda a prevenir consecuencias negativas para el entorno y la salud humana. El símbolo en el producto o en los documentos que lo acompañan, indica que no deberá tratarse como desecho doméstico, sino llevarse a un centro especial de recolección para que se recicle el equipo eléctrico y electrónico.

CONSEJOS DE AHORRO DE ENERGÍA

Instale el electrodoméstico en una habitación seca, bien ventilada, alejada de cualquier fuente de calor (por ej., un radiador, horno, etc.) y en un lugar que no esté expuesto directamente al sol. Si es necesario, use una placa de aislación. Para garantizar la ventilación adecuada, siga las instrucciones de instalación. La ventilación insuciente en la parte trasera del producto aumenta el consumo de energía y disminuye la ecacia de refrigeración. Abrir la puerta frecuentemente puede causar un aumento en el consumo energético. La temperatura interna del electrodoméstico y el consumo energético se pueden ver afectados también por la temperatura ambiental, además de la ubicación del aparato. Para realizar los ajustes de temperatura se deben tomar en consideración estos factores. Abra las puertas lo menos posible.878 Cuando descongele alimentos congelados, póngalos en el refrigerador. La baja temperatura de los productos congelados enfría los alimentos del refrigerador. Permita que los alimentos y bebidas se enfríen antes de ponerlos en el electrodoméstico. El posicionamiento de los estantes en el refrigerador no impacta el uso eciente de energía. Los alimentos se deben poner en los estantes de forma que se garantice la circulación adecuada del aire (los alimentos no se deben tocar entre sí y se debe mantener la distancia entre los alimentos y la pared trasera). Puede aumentar la capacidad de almacenamiento de alimentos congelados si retira las cestas y, si hay, el estante Stop Frost. No se preocupe acerca de los ruidos que salen del compresor que se describen como sonidos normales en la Guía rápida de este producto. Cómo deshacerse adecuadamente de su refrigerador viejo PELIGRO: Existe el riesgo de que los niños puedan quedar atrapados. Antes de desechar su viejo refrigerador o congelador: ■ Retire las puertas. ■ Deje los estantes en su lugar así los niños no pueden meterse adentro con facilidad. IMPORTANTE: Los niños que quedan atrapados y la asxia no son problemas del pasado. Los refrigeradores tirados y abandonados igual constituyen un peligro, incluso si van a quedar ahí “por unos pocos días”. Si está por deshacerse de su refrigerador viejo, siga las instrucciones que ofrecemos a continuación para prevenir accidentes. ADVERTENCIA Peligro de Asfixia Remueva las puertas de su refrigerador viejo. No seguir esta instrucción puede ocasionar la muerte o daño al cerebro. Información importante para saber acerca del desecho de refrigerantes: Deshágase del refrigerador siguiendo los reglamentos federales y locales. Los refrigerantes deberán ser evacuados por un técnico certificado en refrigeración por EPA (Agencia de protección del medioambiente) según los procedimientos establecidos.879

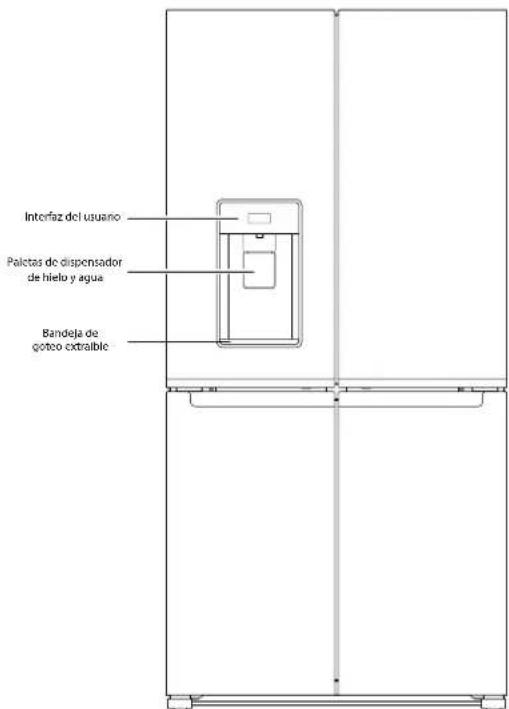

PIEZAS Y CARACTERÍSTICAS

Capacidad de almacenamiento: Revise la etiqueta de clasicación en la parte trasera delproducto. Fábrica de hielo y balde de hielo de la puerta Pure Control Control de precisión 6th Sense Plato extraíble Caja para alimentos frescos Filtro de agua Cajón tipo despensa para alimentos delicados Estante ajustable Caja para alimentos frescos Estante ajustable Dos barras de luz superior Dos barras de luz lateral Bandeja de fácil acceso Cajones Fast Freeze A. Refrigerador B. Congelador C. Flexi Freeze Interfaz del usuario Paletas de dispensador de hielo y agua Bandeja de goteo extraíble

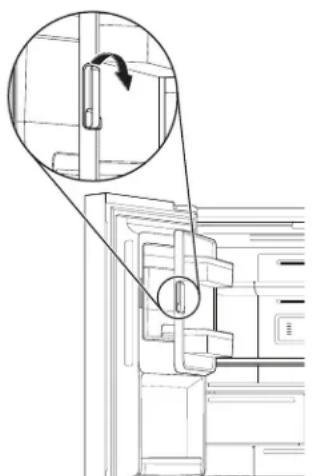

B C880 ¿QUÉ HAY DE NUEVO DETRÁS DE LAS PUERTAS? Depósito de hielo In-Door-Ice

La fábrica de hielo y el depósito de hielo están en la puerta para facilitar el acceso al hielo ltrado, dejar libre un importante espacio en los estantes del interior y agregar cajones adicionales en la puerta para mayor espacio útil. Freeze Shield (Protección de congelamiento) Esta característica minimiza la migración de humedad en los alimentos congelados y reduce las quemaduras por congelado. Plato extraíble Este estante deslizante de ancho completo que se encaja entre los cajones para verduras y el estante más bajo es ideal para restos de tamaño familiar de guisados, cajas de pizza y fuentes grandes para reuniones. Cajones de despensa para productos delicados Para almacenar productos como carnes, ambres y bebidas en el entorno de refrigeración ideal. Despachador de agua con Measured Fill (Llenado medido) La función Measured Fill (Llenado medido) permite despachar la cantidad deseada de agua ltrada en incrementos prácticos como 0,2; 0,5 o 1 L. Luces LED panorámicas Múltiples líneas de luces LED al interior del compartimiento del refrigerador, compartimiento del congelador y cajones interiores minimizan las sombras y distribuyen de manera uniforme la luz en el refrigerador. Convertible Space (Compartimiento convertible) Cambie de refrigerador a congelador con un solo toque. Para ello, seleccione entre las más de seis temperaturas preconguradas y cree el espacio que desee según las distintas necesidades. Pure Control (Control de pureza) Higiene, con un innovador dispositivo que libera ozono para reducir los olores y evitar la proliferación de bacterias dentro del gabinete, lo que mejora la calidad del aire y crea un mejorambiente.881

INSTRUCCIONES DE INSTALACIÓN

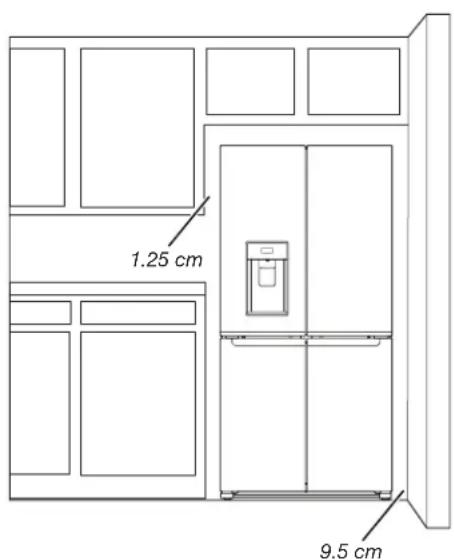

Cómo comenzar LISTA DE VERIFICACIÓN DE LA INSTALACIÓN Suministro eléctrico ■ Enchufe el refrigerador en un contacto con conexión a tierra. Puertas ■ Si necesita retirar las puertas durante la instalación, consulte las secciones “Cómo retirar y volver a colocar las puertas del refrigerador” y “Cómo retirar y volver a colocar las puertas delanteras del congelador”. ■ Las puertas tienen un cierre hermético completo. ■ El refrigerador está nivelado. Ajuste los pies de nivelación para que queden bien apoyados contra el suelo. ■ Las puertas están parejas en la parte superior. (Use la característica de alineamiento de las puertas si es necesario). Revisiones nales ■ Extraiga todo el material de transporte. ■ Fije los controles de temperatura en el ajuste recomendado. ■ Guarde las instrucciones y otros materiales impresos. ■ Para recibir asistencia más completa, registre su producto en www.whirlpool.com. Instalación Del Filtro De Agua n Ubique el compartimiento del ltro de agua en el lado izquierdo inferior del compartimiento del refrigerador. Empuje el lado derecho de la puerta de ltro para abrirla. n Alinee la echa sobre la tapa del ltro del agua con la muesca recortada en el alojamiento del ltro e inserte el ltro. n Una vez insertado el ltro, gírelo 90° (1/4 de vuelta) en sentido horario hasta que encaje dentro del alojamiento. n Empuje la puerta del ltro de agua hasta la posición cerrada para asegurarla. n Haga correr 3 galones (11,4 L) de agua por el sistema de agua para eliminar el aire de la línea de agua y para evitar que el despachador gotee o evitar que el ujo del despachador disminuya. n Restablezca el contador del ltro a través de la interfaz del usuario. Consulte el procedimiento para restablecer el ltro en la sección Controles del usuario.NOTA: Si el ltro no se ha instalado correctamente, el agua podría salir a un ujo más bajo y podría haber una producción de hielo más lenta. Una mala instalación del ltro puede causar también que se ltre el alojamiento del ltro de agua. Desembale el refrigerador Entrega del refrigeradorSe requiere una apertura mínima de la puerta de 838mm (33”). Sila apertura de la puerta es de 914mm (36”) o menos, entonces será necesario retirar las puertas, los estantes y las bisagras.Traslade el refrigerador por el lado de las aperturas de puerta.Cómo retirar el material de embalaje ■ Quite los restos de cinta y pegamento de las supercies de su refrigerador antes de encenderlo. Frote un poco de detergente líquido para vajilla sobre el adhesivo con los dedos. Limpie con agua tibia y seque. ■ No use instrumentos losos, alcohol para fricciones, líquidos inamables o limpiadores abrasivos para eliminar los restos de cinta o de adhesivo. Esos productos pueden dañar la supercie de su refrigerador. ■ Deseche/recicle todos los materiales de embalaje.Limpieza antes del usoDespués de quitar todo el material de embalaje, limpie el interior del refrigerador antes de usarlo. Vea las instrucciones de limpieza en la sección “Cuidado de su refrigerador”.Peligro de descarga eléctricaEnchufe en un tomacorriente con conexión a tierra.No quitar la clavija de tierra.No utilice un adaptador.No utilice un cable de extensión.No seguir estas instrucciones puede ocasionar la muerte, incendios o descargas eléctricas. ADVERTENCIA ADVERTENCIA Peligro de Peso ExcesivoUse dos o más personas para mover e instalar el refrigerador.No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.Cómo mover su refrigerador:Su refrigerador es pesado. Cuando mueva el refrigerador para limpiarlo o para darle servicio, cerciórese de cubrir el piso con cartón o madera para evitar daños en el mismo. Al mover el refrigerador, siempre tire directamente hacia afuera. No menee el refrigerador de lado a lado ni lo haga “caminar” cuando lo trate de mover ya que podría dañar el piso. Información importante para saber acerca de los estantes y tapas de vidrio: No limpie los estantes y tapas de vidrio con agua caliente mientras están fríos. Los estantes y tapas pueden romperse si se exponen a cambios bruscos de temperatura o impacto, como sería un golpe brusco. El vidrio templado se ha diseñado para hacerse añicos. Esto es normal. Los estantes y tapas de vidrio son muy pesados. Use ambas manos al sacarlos para evitar que se caigan.882 Requisitos de ubicación Para asegurar la adecuada ventilación para su refrigerador, deje un espacio de 1,25 cm a cada lado y por encima. Deje un espacio de 5 cm detrás del refrigerador. Si el refrigerador tiene fábrica de hielo, asegúrese de que haya espacio adicional detrás para las conexiones de la línea de agua. Cuando instale el refrigerador próximo a una pared ja, deje un espacio mínimo de 9,5cm entre el refrigerador y la pared, para permitir que la puerta se abra bien. NOTA: El refrigerador está diseñado para usarse en un lugar donde la temperatura varíe de un mínimo de 10°C a un máximo de 43°C. El rango de temperatura ambiental preferido para un rendimiento óptimo, que reduce el uso de electricidad y ofrece un enfriamiento superior, es de entre 15°C y 32°C. Se recomienda que no instale el refrigerador cerca de una fuente de calor, como un radiador u horno. Requisitos eléctricos IMPORTANTE: La instalación y la conexión eléctrica deberán ser llevadas a cabo por parte de un técnico competente, siguiendo las instrucciones del fabricante y cumpliendo con los reglamentos locales de seguridad. ■ El refrigerador ha sido diseñado para funcionar en un circuito separado de 220-240V, 10A y 50-60Hz. ■ Cerciórese de que el voltaje especicado en la placa de clasicación corresponda con el de su hogar. ■ Deberá ser posible desconectar el aparato del suministro de energía desenchufándolo o por medio de un interruptor de dos terminales instalado arriba del casquillo. ■ Si se ha dañado el cable de suministro de energía, deberá ser reemplazado por el fabricante, el agente de servicio o una persona similarmente calicada con el n de evitar riesgos. Antes de mover el refrigerador a su ubicación nal, es importante asegurarse de tener la conexión eléctrica adecuada. Método recomendado de conexión a tierra Se requiere un suministro de energía de 220-240V, 50Hz, 220V 60Hz o 230/240V 50Hz., CA solamente y con fusibles de 10A, con conexión a tierra. Para Australia y Nueva Zelandia: Su nuevo electrodoméstico ha sido fabricado especialmente para cumplir con todas las normas y condiciones australianas. Algunas notas en las instrucciones de instalación se pueden referir a requisitos eléctricos de otros países, así que dirigimos su atención hacia estas notas en particular. Su electrodoméstico se debe conectar a un contacto de 230/240V 50Hz, CA solamente, con fusibles de 10 A con conexión a tierra . ADVERTENCIA Peligro de Explosión Mantenga los materiales y vapores inflamables, tales como gasolina, alejados del refrigerador. No seguir esta instrucción puede ocasionar la muerte, explosión, o incendio.

Peligro de descarga eléctrica Enchufe en un tomacorriente con conexión a tierra. No quitar la clavija de tierra. No utilice un adaptador. No utilice un cable de extensión. No seguir estas instrucciones puede ocasionar la muerte, incendios o descargas eléctricas. ADVERTENCIA Tipo B Tipo E y F Tipo I Tipo M Tipo G Tipo N883 Requisitos eléctricos (solo en el Reino Unido e Irlanda) IMPORTANTE: Este refrigerador debe estar conectado a tierra. Reemplazo de fusibles Si el cable principal de este refrigerador está acoplado con un enchufe BS1363A, con fusibles de 13 A, para reemplazar un fusible en este tipo de enchufe use un fusible aprobado por A.S.T.A. para el tipo BS 1362 y haga lo siguiente:

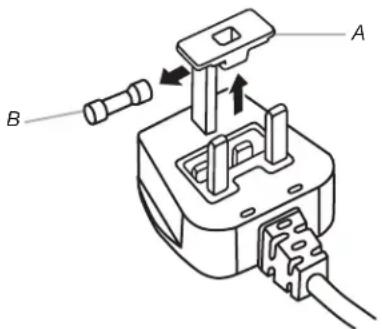

1. Retire la cubierta del fusible (A) y el fusible (B).

2. Ajuste el fusible de reemplazo de 13 A en la cubierta

3. Vuelva a insertar el fusible y su cubierta en el enchufe.

IMPORTANTE: Debe volver a instalar la cubierta del fusible cuando cambie un fusible. Si se pierde la cubierta del fusible, no se puede usar el enchufe hasta poner una cubierta de repuesto adecuada. Un repuesto adecuado se identica con el inserto de color o la “palabra” del color en relieve en la base del enchufe. Hay cubiertas de fusible de repuesto disponibles en las tiendas eléctricas locales. Para la República de Irlanda (solamente): En general, se aplica la información que se dio en relación con el Reino Unido, pero también se usa un tercer tipo de enchufe y toma de corriente: el tipo de enchufe de dos clavijas y conexión a tierra lateral. Contacto/enchufe (válido para los dos países): Si el enchufe provisto no es el adecuado para su toma de corriente, comuníquese con el servicio de atención posventa para obtener más instrucciones. No intente cambiar el enchufe usted mismo. Un técnico calicado debe realizar este procedimiento de acuerdo con las instrucciones del fabricante y las normas de seguridad estándar actuales. Temperatura El refrigerador ha sido diseñado para funcionar en lugares en los que la temperatura se mantiene dentro de los rangos que se muestran a continuación, según la clase climática que se muestra en la placa de clasicación. Es posible que el refrigerador no funcione como es debido si se deja durante un tiempo prolongado a una temperatura que esté fuera del rangoespecicado. NOTA: No se recomienda instalar el refrigerador cerca de una fuente de calor, como un horno o un radiador. Clase climática Temp. climática (°C) Temp. amb. (°F) SN De 10 a 32 De 50 a 90 N De 16 a 32 De 61 a 90 ST De 16 a 38 De 61 a 100 T De 16 a 43 De 61 a 110

A. Cubierta de fusible B. Fusible B884 Cómo retirar y volver a colocar las puertas del refrigerador NOTA: Mida el ancho de la abertura de la puerta para averiguar si es necesario retirar las puertas del refrigerador para ingresarlo a su hogar. Si es necesario quitar las puertas, vea las instrucciones a continuación. IMPORTANTE: Si el refrigerador se instaló previamente y lo va a sacar de la casa, apáguelo antes de comenzar a retirar las puertas. Desenchufe el refrigerador o desconecte el suministro de energía. Retire los alimentos y los cajones ajustables o de uso múltiple de laspuertas. Reúna las herramientas necesarias y lea todas las instrucciones antes de quitar las puertas. HERRAMIENTAS NECESARIAS: Llave Allen de 6mm, llave Allen de 5mm y destornillador Phillips N° 2. ADVERTENCIA Peligro de Choque Eléctrico Desconecte el suministro de energía antes de sacar las puertas. No seguir esta instrucción puede ocasionar la muerte o choque eléctrico.

A. Tornillos Allen de 5 mm A. Bisagra Bisagra central derecha Bisagra superior derecha A. Tornillos de la cubierta de la bisagra superiorB. Cubierta de la bisagra superiorA. Tornillos de la cubierta de la bisagra superiorB. Cubierta de la bisagra superior

A. Tornillos Allen de 5 mmBisagra izquierda del medioA. Bisagra

Conexión de la tubería del despachador de agua Cubierta de la bisagra superior izquierda Cubierta de la bisagra superior derecha A. Anillo exterior

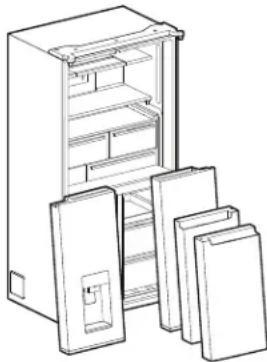

Enchufe de cableado Bisagra superior izquierda885 Cómo quitar las puertas del refrigerador Cómo quitar la puerta del lado derecho

2. Mantenga las puertas del refrigerador cerradas hasta que esté

listo para levantarlas y quitarlas del gabinete. NOTA: Mientras retira las bisagras, siempre disponga de un soporte adicional para la puerta del refrigerador. No confíe en que los imanes de la junta de la puerta van a sostenerla en su lugar mientras trabaja.

3. Use un destornillador Phillips para quitar la cubierta de la

4. Con una llave Allen de 5mm, retire los cuatro tornillos de la

bisagra superior y déjelos a un lado.

5. Levante la puerta del refrigerador para retirarla del pasador de

la bisagra del medio. La bisagra superior se saldrá junto con la puerta. Cómo retirar la puerta del lado izquierdo IMPORTANTE: El cableado para la interfaz de usuario pasa a través de la bisagra de la puerta del lado izquierdo, de modo que lo debe desconectar antes de quitar la puerta.

1. Use un destornillador Phillips para quitar la cubierta de la

2. Desconecte los dos enchufes de cableado que están en la

parte superior de la bisagra de la puerta. ■ Sujete cada lado de los enchufes de cableado. Con el pulgar izquierdo presione hacia abajo para liberar el seguro y jale las secciones de los enchufes para separarlas.

3. Desconecte la tubería del despachador de agua ubicada en

la parte superior de la bisagra de la puerta. Jale la abrazadera hacia arriba con firmeza. Luego, jale la tubería para retirarla del accesorio. NOTA: La tubería del despachador de agua permanece conectada a la puerta del lado izquierdo del refrigerador. ADVERTENCIA Peligro de Peso Excesivo Use dos o más personas para levantar la puerta del refrigerador. No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones. ADVERTENCIA Peligro de Choque Eléctrico Desconecte el suministro de energía antes de sacar las puertas. No seguir esta instrucción puede ocasionar la muerte o choque eléctrico. A. Tornillo de la cubierta de la bisagra superior B. Cubierta de la bisagra superior C. Tornillos Allen de 5mm D. Bisagra superior

A. Tornillo de la cubierta de la bisagra superior B. Cubierta de la bisagra superior

A. Enchufe de cableado B. Conector a tierra

4. Con una llave de 5mm, retire los cuatro tornillos internos de

la bisagra superior y déjelos a un lado. NOTA: Mientras retira las bisagras, siempre disponga de un soporte adicional para la puerta del refrigerador. No confíe en que los imanes de la junta de la puerta van a sostenerla en su lugar mientras trabaja.

5. Levante la puerta del refrigerador para retirarla del pasador

de la bisagra inferior. La bisagra superior se saldrá junto con lapuerta. NOTA: Quizá no sea necesario quitar las bisagras inferiores y los conjuntos de patas con freno para hacer pasar el refrigerador poruna puerta. ■ Solo si es necesario, use una llave Allen de 6mm y un destornillador Phillips N° 2 para retirar la bisagra delmedio. Cómo volver a colocar la puerta del lado derecho delrefrigerador

1. Coloque la puerta del lado derecho sobre el pasador de la

2. Inserte el pasador de la bisagra superior en el oricio abierto

de la parte superior de la puerta del refrigerador.

3. Con cuatro tornillos Allen de 5mm je la bisagra al gabinete.

No apriete los tornillos completamente. Cómo volver a colocar la puerta del lado izquierdo delrefrigerador

1. Coloque la puerta del lado izquierdo sobre el pasador de la

No apriete los tornillos completamente.

3. Vuelva a conectar el cableado eléctrico.

■ Empuje y una las dos secciones del enchufe de cableado. ■ Vuelva a conectar el cable a tierra al tornillo de la bisagra. Pasos nales

1. Apriete completamente los ocho tornillos Allen de 5mm.

2. Vuelva a colocar las cubiertas de la bisagra superior.

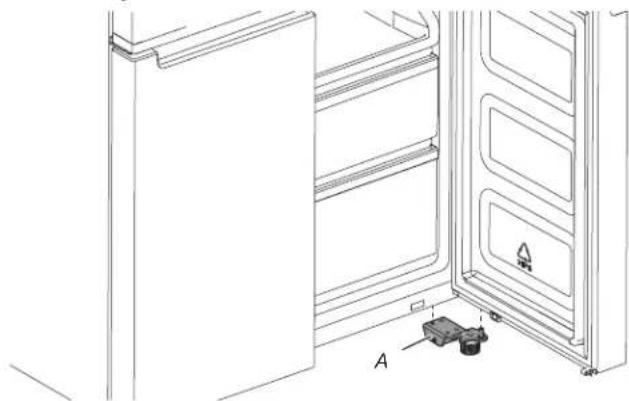

Retire y vuelva a instalar la puerta del congelador/Flexi Freeze

1. Mantenga las puertas del congelador cerradas hasta que esté

listo para levantarlas y quitarlas del gabinete. NOTA: Mientras retira las bisagras, siempre disponga de un soporte adicional para la puerta del congelador. No dependa de los imanes de la junta de las puertas para sostener la puerta en su lugar mientras trabaja. ■ Con un destornillador Phillips N° 2 y una llave Allen de 6mm, retire la bisagra del medio del gabinete. ■ Levante y saque la puerta del congelador del pasador inferior de la bisagra. A. Tornillos Allen de 5 mm B. Bisagra superior

A. Bisagra del medio

1. Enchufe en un contacto con conexión a tierra.

2. Vuelva a colocar todas las piezas desmontables y los

alimentos en los cajones. Nivelado del refrigerador

1. Mueva el refrigerador hacia su ubicación nal.

2. Con la mano, gire las patas con freno. Gírelas en sentido

antihorario hasta que los rodillos queden separados del piso y ambas patas con freno estén apretadas contra el piso. Estoevita que el refrigerador se balancee hacia adelante al abrir las puertas. IMPORTANTE: Si necesita hacer otros ajustes con las patas con freno, deberá girarlas por igual para mantener nivelado el refrigerador.

3. Con un nivel, cerciórese de que el refrigerador esté nivelado

de lado a lado y del frente hacia la parte posterior. Requisitos de suministro de agua Se necesita un suministro de agua fría con presión de agua entre 20 y 145psi (138 y 1000kPa) para hacer funcionar el despachador de agua y la fábrica de hielo. Si tiene preguntas acerca de la presión del agua, llame a un plomero competente matriculado. NOTA: Si la presión de agua es menor que lo requerido, el ujo de agua del despachador de agua podría disminuir o los cubos de hielo podrían ser huecos o de tamaño irregular. Suministro de agua por ósmosis inversa IMPORTANTE: La presión del suministro de agua que sale de un sistema de ósmosis inversa y suministra a la válvula de entrada de agua del refrigerador debe ser entre 20psi y 145psi (138kPa y 1000kPa). Si el sistema de ltrado de agua por ósmosis inversa está conectado al suministro de agua fría doméstico, la presión de agua para el sistema de ósmosis inversa debe ser entre 40 y 60psi (276 y 414 kPa). ■ Fíjese si el ltro de sedimentos del sistema de ósmosis inversa está bloqueado. Reemplácelo si es necesario. ■ Deje que se vuelva a llenar el tanque de almacenaje del sistema de ósmosis inversa después del uso intenso. Lacapacidad del tanque podría ser demasiado pequeña para cumplir con los requisitos del refrigerador. NOTA: No se recomiendan sistemas de ósmosis inversa para montar en el grifo. ■ Si el refrigerador tiene un ltro de agua, puede reducir la presión aún más si se usa junto con un sistema de ósmosis inversa. Quite el ltro de agua. Consulte la sección “Sistema de ltración de agua”. Si tiene preguntas acerca de la presión del agua, llame a un plomero competente matriculado. Conexión del suministro de agua Lea todas las instrucciones antes de comenzar. IMPORTANTE: ■ Conecte solamente al suministro de agua potable. ■ La plomería se debe instalar de acuerdo con el Código internacional de plomería y cualquier norma y ordenanza local. ■ Las conexiones de tuberías de cobre y polietileno reticulado (PEX) de la línea de agua doméstica al refrigerador son aceptables y ayudarán a evitar el mal sabor o mal olor en el hielo o el agua. Revise si hay fugas. Si se usa tubería de PEX en lugar de cobre, recomendamos lo siguiente: 7pies (2,14m) de PEX revestido, 5pies (1,52m) de PEX o 25pies (7,62 m) de PEX. ■ Instale la tubería solo en áreas donde la temperatura va a permanecer por encima del punto de congelación. Herramientas necesarias: Reúna las herramientas y las piezas necesarias antes de comenzar la instalación. ■ Destornillador de cabeza plana ■ Llaves de extremo abierto de 7/16” y 1/2” o 2 llaves ajustables ■ Sacatuercas de 1/4” Peligro de descarga eléctrica Enchufe en un tomacorriente con conexión a tierra. No quitar la clavija de tierra. No utilice un adaptador. No utilice un cable de extensión. No seguir estas instrucciones puede ocasionar la muerte, incendios o descargas eléctricas. ADVERTENCIA

A. Patas con freno No use con agua que no sea microbiológicamente segura o que sea de calidad desconocida sin desinfectarla adecuadamente antes o después del sistema. Pueden usarse sistemas certificados para la reducción de partículas en aguas desinfectadas que puedan contener partículas filtrables.888 NOTA: No use una válvula perforadora o una válvula de montura de 3/16” (4,76 mm) que reduce el ujo de agua y se obstruye con mayor facilidad. Conexión a la línea de agua IMPORTANTE: Si encendió el refrigerador antes de conectar el agua, apague la fábrica de hielo.

2. Cierre el suministro principal de agua. Encienda el grifo más

cercano el tiempo suciente para reducir la presión de agua en la línea de agua.

3. Use una válvula de cierre de 3/4-14” o equivalente. El

refrigerador se suministra con una línea de suministro doméstica con el kit de instalación que se conecta a la válvula de cierre y al refrigerador. NOTA: El electrodoméstico se suministra con un kit de instalación de agua. Para garantizar la conexión correcta al suministro de agua, use un material de sellado adecuado en la conexión. Verique que la conexión se haya sellado adecuadamente luego de algunas horas de funcionamiento.

A. Manguito B. Tuerca C. Tubería de cobre (al refrigerador) D. Línea de suministro de la casa

4. Ahora está listo para conectar la tubería de cobre a la

válvula de cierre. Use tubos de cobre de 1/4” (6,35mm) diámetro externo (DE) para conectar la válvula de cierre y elrefrigerador. ■ Asegúrese de tener la longitud adecuada necesaria para el trabajo. Asegúrese de que ambos extremos de la tubería de cobre estén cortados a escuadra. ■ Deslice el manguito de compresión y la tuerca de compresión sobre la tubería de cobre como se muestra. Inserte el extremo de la tubería en el extremo de salida a escuadra tanto como sea posible. Atornille la tuerca de compresión al extremo de salida con una llave de tuercas ajustable. No ajuste demasiado. A. Manguito de compresión B. Tuerca de compresión C. Tubería de cobre

5. Coloque el extremo libre de la tubería en un recipiente o un

fregadero, abra el suministro principal de agua y deje correr el agua por la tubería hasta que el agua salga limpia. Cierre la válvula de cierre del tubo de agua. NOTA: Siempre desagüe la línea de agua antes de efectuar la conexión nal al oricio de entrada de la válvula de agua para evitar un probable mal funcionamiento de la válvula de agua.

6. Doble la tubería de cobre para que alcance la entrada de la

línea de agua, la cual está ubicada en la parte posterior del gabinete del refrigerador, como se muestra. Deje un serpentín de tubería de cobre para que el refrigerador se pueda extraer del gabinete o alejar de la pared para realizar trabajos deservicio. Conexión al refrigerador Siga las instrucciones de conexión que sean especícas para sumodelo.

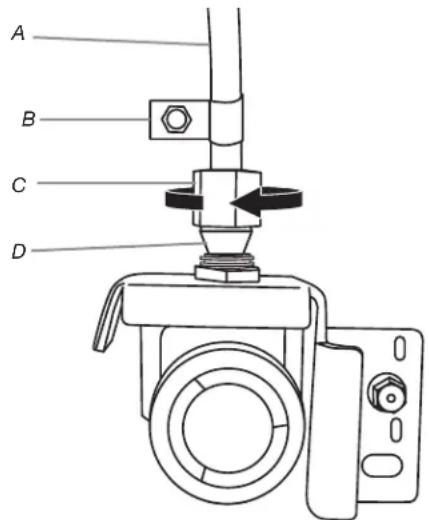

1. Saque la tapa de plástico del puerto de entrada de la válvula

de agua. Fije el tubo de cobre a la entrada de la válvula con una tuerca y un manguito de compresión, como se muestra. Apriete la tuerca de compresión. No ajuste demasiado. Jale la tubería de cobre para asegurarse de que esté rme.

2. Haga un lazo de servicio con la tubería de cobre. Evite las

torceduras cuando enrolle la tubería de cobre. Asegure la tubería de cobre al gabinete del refrigerador con una abrazadera en “P”. A. Tubería de cobre B. Abrazadera en “P” C. Tuerca de compresión D. Manguito de compresión

3. Abra el suministro de agua al refrigerador y revise si hay fugas

de agua. Corrija cualquier fuga que encuentre.

4. Si desea hielo, encienda la fábrica de hielo.

Nota: Deje transcurrir 24horas para la producción del primer lote de hielo. Deseche los tres primeros lotes de hielo producidos. Espere tres días para llenar por completo el depósito de almacenamiento de hielo.889

FILTROS Y ACCESORIOS

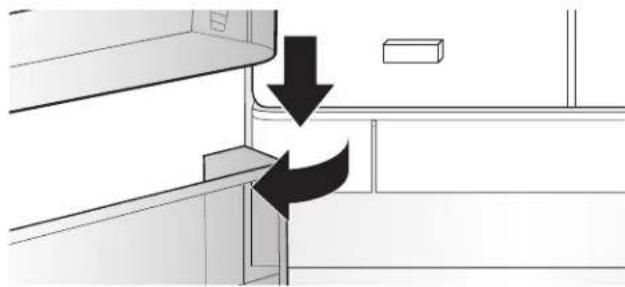

Sistema de ltración de agua Cómo cambiar e instalar el ltro de agua El ltro del agua debe ser reemplazado cada 6 meses según la tasa de ujo de 0,50 gpm-0,60gpm (1,89-2.27 Lpm) que ltra 200galones (757L) de agua. Para pedir un ltro de repuesto, póngase en contacto con nosotros. Vea la sección “Accesorios” del Manual de uso y cuidado para obtener información sobre pedidos.

1. Empuje la puerta del ltro de agua para abrirla; se encuentra en

la parte inferior izquierda del compartimiento del refrigerador.

2. Retuerza el ltro de agua y gire 90° en sentido antihorario

3. Jale el ltro hacia fuera del alojamiento.

4. Quite la tapa del ltro de agua que está cambiando.

5. Instale la tapa del ltro de agua en el nuevo ltro. Asegúrese

de alinear las echas de modo que las ranuras del ltro se alineen con las costuras en la tapa del ltro.

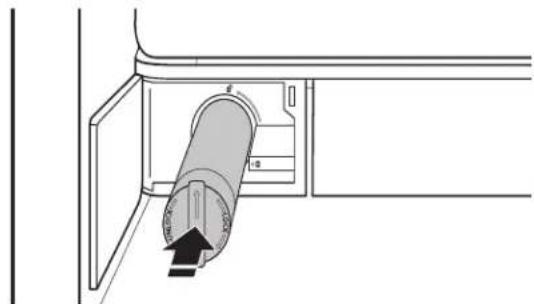

6. Inserte el ltro en el alojamiento.

7. Retuerza el ltro de agua y gire 90° hacia la derecha hasta

que se bloquee en su lugar y las echas queden alineadas.

8. Empuje la puerta del ltro de agua para cerrarla.

9. Restablezca el contador del ltro a través de la interfaz del

usuario. Consulte el procedimiento para restablecer el ltro en la sección Control del usuario. No use con agua que no sea microbiológicamente segura o que sea de calidad desconocida sin desinfectarla adecuadamente antes o después del sistema. Pueden usarse sistemas certificados para la reducción de partículas en aguas desinfectadas que puedan contener partículas filtrables.890 Luces de estado del ltro de agua Las luces de estado del ltro de agua le ayudarán a saber cuándo cambiar el ltro de agua. n ORDER FILTER (Pedir ltro) (amarilla): ya casi es momento de cambiar el ltro de agua. La leyenda “Order Filter” (Pedir ltro) queda encendida todo el tiempo, pero se apaga en el modo Showroom (Sala de exposición). n REPLACE FILTER (Reemplazar ltro) (roja): reemplace el ltro de agua. Mientras esté despachando agua, “Replace Filter” (Reemplazar ltro) parpadeará 7 veces y sonará un tono de alerta 3 veces. NOTA: “REPLACE FILTER” (Reemplazar ltro) permanecerá iluminada si no se restablece el ltro en la interfaz de usuario(IU). n RESET FILTER (Restablecer ltro): Toque el botón “Filter Reset” (Restablecer ltro) durante 3 segundos para restablecer el ltro de agua. La pantalla hará una cuenta regresiva de 3 segundos, el ícono destellará y reproducirá un tono. Reemplazar e instalar Pure Control (Control de pureza) Se recomienda reemplazar Pure Control (Control de pureza) cada tres años ya que el generador de ozono se degrada con el tiempo, lo que reduce el impacto sobre la conservación de los alimentos. Al comienzo de la vida útil, genera un promedio de0,06 ppm. Para solicitar y reemplazar Pure Control (Control de pureza), comuníquese con nosotros. Vea la sección “Accesorios” para obtener información sobre pedidos. Accesorios Para pedir accesorios, póngase en contacto con el distribuidor en donde compró su refrigerador. Ayuda o servicio técnico Antes de solicitar ayuda o servicio técnico, consulte la sección “Solución de problemas”. Esto le podría ahorrar el costo de una visita de servicio técnico. Si considera que aún necesita ayuda, siga las instrucciones que aparecen a continuación. Si necesita piezas de repuesto Para encontrar piezas de repuesto especicadas de fábrica en su localidad, llame al distribuidor en donde compró el refrigerador. Garantía Para obtener información acerca de la garantía, póngase en contacto con el distribuidor en donde compró el refrigerador. Guarde este libro y su comprobante de compra juntos para referencia futura. Deberá proporcionar el comprobante de la compra o la fecha de instalación para obtener servicio técnico bajo la garantía. Escriba la siguiente información acerca de su electrodoméstico para obtener ayuda o servicio técnico si alguna vez llegara a necesitarlo. Deberá tener a mano el número completo del modelo y el número de serie. Puede encontrar esta información en la etiqueta con el número de modelo y de serie que está ubicada en la pared interior del compartimiento de alimentos frescos. Nombre del distribuidor Número de serie Dirección Número de teléfono Número de modelo Fecha de compra Consulte whirlpool.eu para obtener datos de contacto.891

USO DE LOS CONTROLES

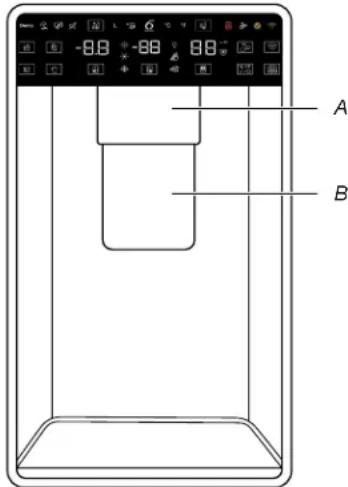

Los controles táctiles se ubican en la parte izquierda de la puerta del refrigerador. El panel de control incluye información acerca de diferentes botones e indicadores. El indicador de temperatura del refrigerador y congelador muestra el último punto establecido detemperatura.

1. BOTÓN E INDICADOR de Cubed Ice (Cubos de hielo)

2. BOTÓN E INDICADOR de Measured Fill (Llenado medido)

3. BOTÓN E INDICADOR de Crushed Ice (Hielo picado)

(Compartimiento del congelador)

6. INDICADORES de Freezer Mild Freezer Fast Chill (Congelador,

congelador medio y enfriado rápido)

vegetales, carne y pescado)

9. BOTÓN E INDICADOR de Refrigerator Compartment

(Compartimiento del refrigerador)

10. INDICADOR de Freeze Shield (Protección de congelamiento)

(sin quemaduras por congelado)

13. BOTÓN Water Filter Reset (Restablecimiento del ltro de agua)

14. BOTÓN E INDICADOR de Wi-Fi

20. BOTÓN E INDICADOR de Fast Cool (Enfriamiento rápido)

23. INDICADOR de Calibrate Fill (Calibración de llenado)

24. INDICADOR de Liters (Litros)

25. Botón e INDICADOR de Fast Freeze (Congelamiento rápido)

26. INDICADOR de Sound Off (Sonido apagado)

27. INDICADOR de Ice maker Off (Fábrica de hielo apagada)

28. INDICADOR de Holiday Mode (Modo de vacaciones)

29. INDICADOR de Demo Mode (Modo de demostración)

El panel de control se apagará automáticamente después de un minuto de inactividad. Para encender el panel de control, presionecualquier tecla. Cómo ver y regular los puntos de ajuste de temperatura Ajuste de la temperatura de los compartimientos para alimentos frescos y del congelador: Para su comodidad, los controles de su refrigerador y congelador vienen prejados de fábrica. Cuando instale el refrigerador por primera vez, asegúrese de que los controles sigan jados en los puntos de ajuste recomendados. Los puntos de ajuste recomendados de fábrica son 3ºC para el refrigerador y -18ºC para el congelador. Presionar el botón de temperatura del refrigerador o congelador alternará entre puntos de ajuste de temperatura en grados Centígrados (°C) IMPORTANTE: ■ Espere 24 horas antes de colocar alimentos en el refrigerador. Si agrega alimentos antes de que el refrigerador se haya enfriado por completo, pueden echarse a perder. NOTA: El poner los puntos de ajuste un ajuste más frío que el recomendado, no hará que el compartimiento se enfríe másrápido. ■ Si la temperatura está demasiado elevada o demasiado baja en el refrigerador o en el congelador, antes de regular los controles, revise primero los oricios de ventilación para cerciorarse de que no estén obstruidos. ■ Los ajustes recomendados deben ser los correctos para un uso doméstico normal. Los controles están ajustados correctamente cuando la leche o los jugos están tan fríos como desea y cuando el helado tiene consistencia rme. NOTA: Las áreas como un garaje, un sótano o un porche pueden tener mayor humedad o temperaturas extremas. Talvez deba regular la temperatura a ajustes diferentes de los recomendados para adaptarse a estas condiciones. ■ Espere al menos 24 horas entre ajustes. Vuelva a vericar las temperaturas antes de hacer otros ajustes. NOTA: Para cambiar la temperatura entre grados Celsius y Fahrenheit, mantenga presionado el botón Max Ice (Hielo máximo) y Max cool (Frío máximo) durante 3 segundos y la pantalla de temperatura cambiará.

Sense) garantiza un control de temperatura constante y preciso para mantener los alimentos frescos por más tiempo de la forma más natural. Cuando se detecta una variación de temperatura, el sensor activa un compresor que restaura la temperatura original rápidamente. El sensor 6

Sense Precision Control (Control de precisión de 6th Sense) minimiza las uctuaciones de temperatura en el congelador gracias a un sistema innovador de gestión de temperatura. Las quemaduras por congelación se reducen para preservar la calidad y el color de los alimentos. Conguración de Convertible Compartment (Compartimiento convertible) La función de convertibilidad permite que alterne entre temperaturas preestablecidas para el Convertible Compartment (Compartimiento convertible). Al alternar, la temperatura seleccionada se muestra en la interfaz de usuario. Mantenga presionado el botón de temperatura de la zona convertible durante 3segundos para cambiar entre los ajustes predeterminados del refrigerador y el congelador. Símbolo Función Temperatura Traditional Freezer (Congelador tradicional): Alimentos ya congelados y alimentos frescos durante un máximo de 12 meses De -16 °C a -22 °C Mild Freezer (Congelador medio): Alimentos ya congelados durante un máximo de 1 mes -12°C Soft Freezer (Congelador suave): Alimentos ya congelados durante un máximo de 1 semana -7°C Wine (Vino) 10°C Veggies (Verduras) 4°C Meat and Fish (Carne y pescado) 0°C Cuando regule los puntos de ajuste de la temperatura, utilice el siguiente cuadro como guía:

CONDICIÓN REGULACIÓN DE LA

TEMPERATURA Refrigerador demasiado frío Ajuste de refrigerador 1° más alto Refrigerador demasiado caliente Ajuste de refrigerador 1° más bajo Congelador demasiado frío Ajuste de congelador 1° más alto Congelador demasiado caliente/muy poco hielo Ajuste de congelador 1° más bajo Fast Cool (Enfriamiento rápido) La característica Fast Cool (Enfriamiento rápido) ayuda en los períodos de alto uso del refrigerador, cargas completas de comestibles o temperaturas ambientales temporalmente elevadas.

Para encender Fast Cool (Enfriamiento rápido), mantenga presionado el botón de temperatura del refrigerador durante 3 segundos. Cuando la función esté activada, el ícono Fast Cool (Enfriamiento rápido) se iluminará. La característica Fast Cool (Enfriamiento rápido) permanecerá encendida durante 2horas a menos que se apague manualmente.

Para apagar manualmente Fast Cool (Enfriamiento rápido), mantenga presionado el botón de temperatura del refrigerador durante 3 segundos. El ícono de Fast Cool (Enfriamiento rápido) desaparecerá cuando se apague lacaracterística.

Si se regula la temperatura del refrigerador, la característica Fast Cool (Enfriamiento rápido) se apagará automáticamente. Fast Freeze (Congelamiento rápido) La cantidad de alimentos frescos (en kg) que se pueden congelar en 24 horas se indica en la placa de clasicación del electrodoméstico.

Presione el botón de temperatura del congelador durante 3 segundos (hasta que se ilumine el indicador de Fast Freeze [Congelamiento rápido]), 30 horas antes de poner los alimentos frescos en el congelador. Después de poner los alimentos frescos en el congelador, 30 horas con la función Fast Freeze (Congelamiento rápido) suele ser suciente; después de 50 horas, la función Fast Freeze (Congelamiento rápido) se desactiva automáticamente.

Para apagar manualmente la función Fast Freeze (Congelamiento rápido), mantenga presionado el botón de temperatura del congelador durante 3 segundos. El ícono de Fast Freeze (Congelamiento rápido) se apagará.

Si ajusta la temperatura del refrigerador, la característica Fast Freeze (Congelamiento rápido) se desactivará automáticamente. Freeze Shield Mode (Modo de protección de congelamiento) El modo Freeze Shield (Protección de congelamiento) minimiza la migración de humedad en los alimentos congelados y reduce las quemaduras por congelado. Esta función está activa en cualquier punto establecido del congelador y, en el compartimiento convertible, en cualquiera de los puntos establecidos del congelador. Holiday Mode (Modo de vacaciones) Este modo está diseñado para evitar que su electrodoméstico desperdicie energía en momentos en que no estará en uso constantemente (como cuando está de vacaciones). Al seleccionar esta función, la temperatura del compartimiento para alimentos frescos se ajustará automáticamente en 12°C.

Para usar Holiday Mode (Modo de vacaciones), presione el botón de modo hasta que se encienda el indicador de Holiday Mode (Modo de vacaciones) en la pantalla.

Para salir de Holiday Mode (Modo de vacaciones), presione el botón de modo hasta que no haya íconos de modo encendidos en la pantalla.

Si se ajusta la temperatura del refrigerador, Holiday Mode (Modo de vacaciones) se apagará automáticamente. IMPORTANTE: Si se selecciona este modo, deben retirarse todos los alimentos y bebidas del compartimiento para alimentos frescos. Activar y desactivar el sonido Mantenga presionado los botones Filter Reset (Reposición del ltro) y Pure Control (Control de pureza) durante 3 segundos para alternar el sonido entre ON (Encendido) y OFF (Apagado). Si se activa el sonido, se iluminará el ícono “Sound” (Sonido) en lapantalla. Botón Lock (Bloqueo) ■ Presione y sostenga el botón Lock (Bloqueo) durante 3segundos para activar dicha función.

Para desactivar el bloqueo, mantenga presionado el botón Lock (Bloqueo) durante 3segundos. La función Lock (Bloqueo) ignorará toda interacción con el panel de control y las paletas del despachador hasta que el usuario desbloquee el panel de control. Esta función tiene como n evitar que se cambien los ajustes de forma no intencionada. Demo Mode (Modo de demostración) Este modo se utiliza cuando el refrigerador está en exhibición en la tienda minorista o si desea apagar el enfriamiento y desactivar todas las demás funciones, excepto la iluminación interior. Demo Mode (Modo de demostración) se puede usar cuando sale893 de vacaciones por un período extendido. Consulte la sección “Cuidado en las vacaciones y en traslados” para conocer los pasos adecuados cuando deja su refrigerador en este modo por períodos extendidos. ■ Si se activa Demo Mode (Modo de demostración), se iluminará el icono “Demo” (Demostración) en la pantalla. ■ Entre o salga de Demo Mode (Modo de demostración) manteniendo presionado el botón Measured Fill (Llenado medido) o Water Filter Reset (Restablecimiento del ltro de agua) simultáneamente durante 3segundos. Pure Control (Control de pureza) El refrigerador tiene un generador de ozono ubicado en el centro de la torre de aire. Pure Control (Control de pureza) puede activarse o desactivarse. n Una vez que la luz del botón Pure Control (Control de pureza) está encendida, presione el botón para desactivar la función Pure Control (Control de pureza). Presione el botón para activar/desactivar la función Pure Control (Control de pureza). La función Pure Control (Control de pureza) vence luego de tres años de uso. Una vez que se alcancen 3años de vida útil, seencenderá el icono de Pure Control (Control de pureza). Después de cambiarlo, la alarma puede restablecerse. n Si presiona el botón de restablecimiento de Pure Control (Control de pureza) por 3segundos se restablecerá el contador y se desactivará el indicador de reemplazo de Pure Control (Control de pureza). Características adicionales Alarma Door Ajar (Puerta entreabierta) La alarma Door Ajar (Puerta entreabierta) hace sonar una alarma cuando las puertas del refrigerador o el cajón del congelador permanecen abiertas durante 5 minutos y está activado el enfriamiento. La alarma se repetirá cada 2 minutos. Cierre todas las puertas y el cajón para apagarla. NOTA: Para silenciar la alarma audible mientras mantiene las puertas abiertas, por ejemplo mientras se limpia el interior del refrigerador, toque cualquier botón en el panel de control. Elsonido de la alarma estará apagado temporalmente, pero el ícono de puerta entreabierta seguirá visible en la pantalla del panel de control del despachador. Indicador y reajuste del ltro de agua Muestra el estado del ltro de agua. Para restablecer el ltro, presione el botón Water Filter Reset (Restablecimiento del ltro de agua) durante 3 segundos. Después de la cuenta regresiva, el ícono parpadeará 3 veces y se completará el reajuste del ltro de agua. Las luces de estado del ltro de agua en los controles internos le indicarán cuándo debe cambiar el ltro de agua. n PEDIR FILTRO (luz amarilla): Pida un ltro de agua de repuesto. n REEMPLAZAR FILTRO (luz roja): Reemplace el ltro de agua. Cuando está despachando agua, el ícono de “Replace Filter” (Reemplazar ltro) parpadea constantemente desde el comienzo hasta el nal del despacho. Después de 14 días sin cambiar el ltro de agua, el ícono de “Replace Filter” (Reemplazar ltro) parpadeará 7 veces y sonará una alerta tres veces, al nal del despacho. Consulte la sección “Sistema de ltración de agua”. NOTA: El ícono de REPLACE FILTER (Reemplazar ltro) permanecerá iluminado si no se restablecer el ltro. Iluminación del refrigerador El refrigerador tiene una luz interior que se enciende cada vez que se abre la puerta. NOTA: La luz es un LED que no necesita cambiar. Si el LED no se ilumina cuando se abre la puerta, llame al servicio técnico.

CARACTERÍSTICAS DE CONECTIVIDAD DEL

REFRIGERADOR (EN ALGUNOS MODELOS) La conectividad Wi-Fi permite que el electrodoméstico inteligente se conecte a Internet e interactúe con la aplicación Whirlpool

desde su teléfono inteligente o su dispositivo móvil. Esta conexión le ofrece varias opciones inteligentes para que ahorre valioso tiempo y energía. Consulte la sección “Solución de problemas: Modelos conectados” de este Manual de uso y cuidado y revise las instrucciones de conexión para su enrutador especíco. NOTA: Requiere Wi-Fi y la creación de una cuenta. Las características y las funciones de la aplicación pueden cambiar. Sujeto a los términos de servicio disponibles en el sitio web de Whirlpool.

CARACTERÍSTICAS INTELIGENTES

Las características inteligentes ayudan a que su vida diaria sea un poco más eciente al permitir monitorear, controlar y mantener el refrigerador de forma remota. Remote Temperature Control (Control remoto de latemperatura) Lo que hace: Permite controlar el refrigerador de forma remota desde el dispositivo móvil mediante la aplicación Whirlpool

Lo que hace por usted: Le permite controlar las temperaturas del refrigerador, el congelador y la despensa con temperatura controlada de forma remota, no solo cuando está parado delante del electrodoméstico. Water Filter Status (Estado del filtro de agua) Lo que hace: Permite examinar la vida útil restante del ltro de agua antes de que sea necesario cambiarlo. Esto permite restablecer el ltro. Lo que hace por usted: Le ayuda a ser más eciente para pedir y cambiar ltros. Aplicación Auto Reorder (Pedidos automáticos) Lo que hace: Permite pedir ltros de repuesto, productos de consumo y accesorios a través de la aplicación Whirlpool

para que se entreguen directamente en su casa. Lo que hace por usted: Simplica el pedido de agua y ltros de aire correctos, sin viajes a la tienda en busca de los ltros adecuados. Alerta Door Ajar (Puerta entreabierta) Lo que hace: Le envía un aviso cuando una de las puertas del refrigerador ha quedado abierta. Lo que hace por usted: Le alerta sobre el estado de puerta entreabierta para que pueda cerrar la puerta o llamar a su casa para pedirle a otra persona que cierre la puerta antes de que se produzca una situación de exceso de temperatura. Fast Cool (Enfriamiento rápido) Lo que hace: Permite controlar el refrigerador de forma remota en un dispositivo móvil mediante la aplicación Whirlpool

Lo que hace por usted: Le permite activar/desactivar las opciones de Fast Cool (Enfriamiento rápido) de forma remota para reducir la temperatura del refrigerador antes de cargar alimentos recién comprados. Reduce las temperaturas internas durante 24horas.894 Fast Freeze (Congelamiento rápido) Lo que hace: Le permite controlar el congelador de forma remota desde el dispositivo móvil mediante la aplicación Whirlpool

Lo que hace por usted: Le permite activar/desactivar la característica Fast Freeze (Congelamiento rápido) de forma remota para aumentar la producción de hielo. Reduce la temperatura ajustada al valor más bajo posible durante 24horas para maximizar la producción de hielo. Control de modo Freeze Shield

(Protección de congelamiento) Lo que hace: Permite recibir el estado del refrigerador de manera remota en un dispositivo móvil mediante la aplicación Whirlpool

Lo que hace por usted: Informa si el modo Freeze Shield

(Protección de congelamiento) está activo en el refrigerador para reducir las quemaduras de alimentos en el congelador y ayudar a que los productos congelados mantengan su apariencia y sabor. Holiday Mode (Modo de vacaciones) Lo que hace: Permite que el refrigerador se enfríe de manera eciente y ahorre energía durante el Holiday Mode (Modo de vacaciones). Le permite apagar y encender el refrigerador de forma remota desde su dispositivo móvil mediante la aplicación Whirlpool

Lo que hace por usted: Le permite activar/desactivar las opciones del Holiday Mode (Modo de vacaciones) de forma remota. Encendido/Apagado de la fábrica de hielo Lo que hace: Le permite encender y apagar la fábrica de hielo del refrigerador de forma remota en su dispositivo móvil a través de la aplicación Whirlpool

Lo que hace por usted: Le permite activar/desactivar la fábrica de hielo de forma remota. Lock Mode (Modo de bloqueo) Lo que hace: Permite bloquear y desbloquear la interfaz de usuario del refrigerador de manera remota en un dispositivo móvil mediante la aplicación Whirlpool

Lo que hace por usted: Le permite bloquear y desbloquear la interfaz de usuario de forma remota para facilitar la limpieza y evitar la dispensación involuntaria por parte de niños pequeños o mascotas. PARA COMENZAR Para conectar su nuevo refrigerador a Internet, descargue la aplicación Whirlpool 6th Sense Live, cree una cuenta y luego siga las instrucciones de la aplicación sobre cómo conectar su electrodoméstico. Revise la aplicación Whirlpool

con frecuencia para buscar información y características adicionales. Requiere Wi-Fi y la creación de una cuenta. Las características y las funciones de la aplicación pueden cambiar. Sujeta a los Términos de servicio disponibles en el sitio web de Whirlpool y dentro de la aplicación. Es posible que se apliquen tarifas para transmisión de datos.

CONFIGURACIÓN DE LA CONECTIVIDAD

(EN ALGUNOS MODELOS) IMPORTANTE: La instalación correcta del refrigerador antes del uso es su responsabilidad. Asegúrese de leer y de seguir las Instrucciones para el usuario que vinieron con el refrigerador. Instrucciones para la conguración automática: WPS Necesitará: Un enrutador inalámbrico doméstico compatible con Wi-Fi Protected Setup (Conguración de Wi-Fi protegida, WPS). El enrutador debe estar encendido y tener una conexión de Internet activada. NOTA: El enrutador debe ser de 2,4GHz. El refrigerador no podrá conectarse a 5Ghz. La identicación de electrodoméstico inteligente (Smart Appliance Identication Number, SAID) de su refrigerador. Ésta se encuentra en un autoadhesivo en la parte delantera de la cubierta de la bisagra derecha del refrigerador. NOTA: Si el enrutador inalámbrico de su casa no tiene un botón de WPS, consulte el manual del usuario del enrutador para conrmar si está habilitado para WPS. De lo contrario, busqueinstrucciones de configuración alternativas en en la Congure el enrutador Presione el botón WPS en el enrutador. Una luz indicadora comenzará a parpadear. CONSEJO ÚTIL: La función WPS del enrutador está activa durante 2minutos. Complete el paso siguiente en ese tiempo o deberá reiniciar WPS. Congure el refrigerador (paso con tiempo limitado) Mantenga presionado el botón Connect (Conectar) durante 3segundos en la pantalla de inicio. El indicador de estado de Wi-Fi ( ) en el panel de control del refrigerador parpadeará lentamente mientras el refrigerador y el enrutador intentan conectarse. Si la conexión es correcta, el indicador de estado de Wi-Fi se encenderá y permanecerá iluminado. Si el refrigerador no se conecta: Si el refrigerador y el enrutador no se pueden conectar después de 2minutos, el indicador de estado de Wi-Fi parpadeará rápidamente durante 5segundos y se apagará. Consulte la sección “Solución de problemas: Modelos conectados” de este Manual de uso y cuidado, repase las instrucciones de conexión para su enrutador especíco y consulte instrucciones alternativas en la aplicación móvil. NOTA: Si este es su primer electrodoméstico inteligente, deberá descargar la aplicación Whirlpool

y crear una cuenta de usuario en línea. Si ya tiene la aplicación y una cuenta de usuario, vaya más adelante al paso 4, “Registro del refrigerador en su cuenta de usuario”. INTERNETWI-FI PROTECTED SETUP (CONFIGURACIÓN DE WI-FI PROTEGIDA, WPS)ENRUTADOR INALÁMBRICO DE LA CASA aplicación móvil.895 Para desconectar Wi-Fi, mantenga presionado el botón Connect (Conectar) más de 15segundos. El icono ( ) se apagará, lo que indica que desactivó el transmisor Wi-Fi. Para volver a conectar Wi-Fi, mantenga presionado el botón Connect (Conectar) durante 3segundos en la pantalla de inicio. El indicador de estado de Wi-Fi ( ) en el panel de control del refrigerador parpadeará lentamente mientras el refrigerador y el enrutador intentan conectarse. Si la conexión es correcta, el indicador de estado de Wi-Fi se encenderá y permanecerá iluminado. Para desconectar el refrigerador del enrutador, mantenga presionado CONNECT (Conectar) durante más de 15segundos. El icono de Wi-Fi ( ) se apagará para indicar que su refrigerador está completamente desconectado de Wi-Fi y del enrutador. Para volver a conectar el refrigerador al enrutador, y restablecer la conexión de Wi-Fi, mantenga presionado CONNECT (Conectar) durante 3segundos en la pantalla de inicio. El indicador de estado de Wi-Fi ( ) en el panel de control del refrigerador parpadeará lentamente mientras el refrigerador y el enrutador intentan conectarse. Si la conexión es correcta, el indicador de estado de Wi-Fi se encenderá y permanecerá iluminado. Presione el botón WPS en el enrutador. Una luz indicadora comenzará a parpadear. CONSEJO ÚTIL: La función WPS del enrutador está activa durante 2minutos. Complete el paso siguiente en ese tiempo o deberá reiniciar WPS. Descargue la aplicación Whirlpool

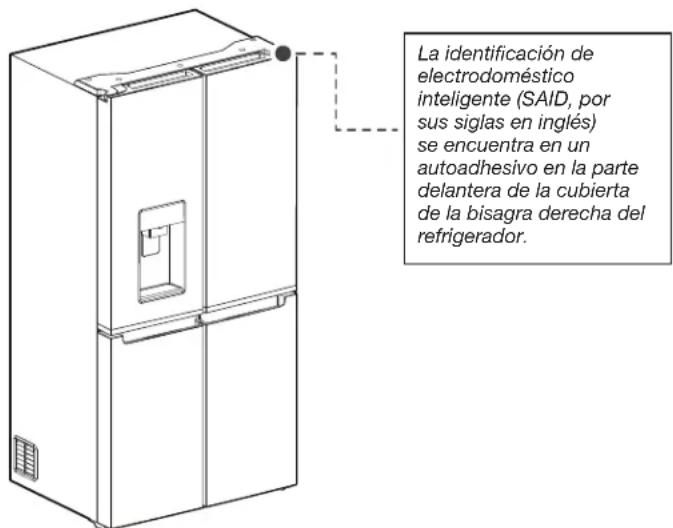

y congure la cuenta deusuario Con el dispositivo móvil, el teléfono inteligente o la tableta, vaya

Una vez instalada, toque el icono de la aplicación Whirlpool

para abrir la aplicación. Recibirá instrucciones para seguir los pasos a n de congurar una cuenta de usuario. La aplicación se asegurará de obtener la información personal y de la casa que sea necesaria, así como datos sobre su empresa de suministro de electricidad. Registro del refrigerador en su cuenta de usuario El registro del refrigerador en su cuenta de usuario es un paso necesario para poder aprovechar plenamente las características inteligentes. Cuando la aplicación se lo solicite, ingrese el SAID (distingue entre mayúsculas y minúsculas), que se encuentra en un autoadhesivo en la parte delantera de la cubierta de la bisagra derecha del refrigerador. Mi n.° de identicación de electrodoméstico inteligente es:

El indicador de estado de Wi-Fi en el panel de control del refrigerador parpadeará lentamente mientras el refrigerador y el enrutador intentan conectarse.

Tenga en cuenta que este parpadeo solo se aplica al primer registro después del suministro. No hay parpadeo para la reconexión automática después de que se establece unaconexión.

Una vez que haya conectado el refrigerador a la red Wi-Fi de su casa, permanecerá vinculado incluso aunque se corte la electricidad, el electrodoméstico se cambie de lugar o se almacene durante un tiempo.

Si cambia el enrutador inalámbrico (o el refrigerador inteligente), deberá repetir este proceso de conguración dela conectividad. La identicación de electrodoméstico inteligente (SAID, por sus siglas en inglés) se encuentra en un autoadhesivo en la parte delantera de la cubierta de la bisagra derecha del refrigerador. Nota: Durante el proceso de registro del producto, el teléfono celular y el refrigerador deben estar conectados a la misma red Wi-Fi. to the app store and download the Whirlpool app.896 Despachadores de agua y de hielo IMPORTANTE: n Espere 3 horas para que el refrigerador se enfríe y pueda enfriar el agua. n Deje transcurrir 24horas para la producción del primer lote de hielo. Deseche de los 3 primeros lotes de hielo producidos. n El sistema del despachador no funcionará cuando la puerta del lado izquierdo del refrigerador esté abierta. Enjuague el sistema de agua El aire en el sistema del despachador de agua puede hacer que gotee agua del despachador. Después de haber conectado el refrigerador a un suministro de agua o de haber reemplazado el ltro de agua, enjuague el sistema de agua. Al enjuagar el sistema de despacho de agua, se extrae el aire de la línea de agua y del ltro, y se prepara el ltro de agua para el uso. En algunas casas se puede requerir un enjuague adicional. NOTA: A medida que sale aire del sistema, es posible que salgan chorros de agua repentinos del dosicador.

1. Con un recipiente resistente, mantenga presionada la paleta

del despachador de agua durante 5 segundos.

2. Suelte la paleta del despachador durante 5 segundos.

Repitalos pasos 1 y 2 hasta que comience a salir agua.

3. Una vez que el agua comience a correr, siga presionando y

soltando la paleta del despachador (5 segundos activado, 5 segundos desactivado) hasta despachar un total de 3 gal (12l). Cómo calibrar la función Measured Fill (Llenado medido) La presión del agua de la casa puede afectar la exactitud de la función Measured Fill (Llenado medido). Por lo tanto, para el rendimiento óptimo del despachador de agua, primero se debe calibrar la función Measured Fill (Llenado medido). IMPORTANTE: n Enjuague el sistema de agua antes de calibrar la función Measured Fill (Llenado medido). n Para obtener resultados óptimos, la calibración debe realizarse cuando no se esté utilizando agua en la casa.

1. Coloque una taza medidora resistente (tamaño de una taza

[0.2 L ]) sobre la bandeja del despachador centrada frente a la paleta del despachador de hielo/agua. NOTA: Según el modelo, es posible que se suministre una taza medidora. Asegúrese de que no haya seleccionado un ajuste previo de Measured Fill (Llenado medido).

2. Mantenga presionado el botón Measured Fill (Llenado

medido) durante 3 segundos para ingresar al modo de calibración. Los íconos de calibración y Measured Fill (Llenado medido) permanecerán iluminados mientras se esté calibrando la función Measured Fill (Llenado medido). NOTA: Puede tocar Measured Fill (Llenado medido) para salir del modo de calibración en cualquier momento. Losíconos de calibración y Measured Fill (Llenado medido) desaparecerán.

3. Mantenga presionada la paleta del despachador de agua,

según sea necesario, para despachar agua hasta la línea de llenado de 1 taza en la taza medidora. NOTA: Si se llena en exceso o se derrama, deseche el agua y reinicie el proceso de calibración.

4. Cuando se haya despachado correctamente 1 taza de agua

en la taza medidora, toque Measured Fill (Llenado medido) para conrmar la calibración.

5. Cuando se haya conrmado la calibración de Measured Fill

(Llenado medido), el ícono de calibración desaparecerá y volverá a aparecer la pantalla principal.

A. Paleta del despachador de agua B. Paleta del despachador de hielo

A. Paleta del despachador de agua B. Paleta del despachador de hielo C. Taza medidora (1 taza)897 Despacho Toque CUBED ICE (Cubos de hielo) o CRUSHED ICE (Hielo picado) para seleccionar el hielo. NOTAS: n Para obtener hielo picado, los cubos de hielo se trituran antes de despacharse. Esto puede retrasar un poco el despacho del hielo picado. El ruido proveniente del triturador de hielo es normal y los trozos de hielo pueden variar en tamaño. n Cuando cambie de hielo picado a cubos, caerá un poco de hielo picado junto con los primeros cubos. Despacho de agua IMPORTANTE: n Despache por lo menos 1 cuarto de galón (1 L) de agua cada semana para mantener un suministro fresco. n Si disminuye el flujo de agua del despachador, podría deberse a baja presión de agua. ■ Retire el filtro de agua y despache 1 taza (0.2 L) de agua. Si despacha 1 taza (0.2 L) de agua en 8 segundos o menos, la presión de agua al refrigerador cumple con el requisito mínimo. ■ Si el despacho de 1 taza (0.2 L) de agua demora más de 8 segundos, significa que la presión de agua al refrigerador es más baja que lo recomendado. Vea“Requisitos de suministro de agua” y “Solución de problemas” para buscar sugerencias. Para despachar agua, estándar:

1. Presione con un vaso resistente contra la paleta del

despachador de agua.

2. Retire el vaso para detener el despachado.

NOTA: El botón Dispense Water (Despachador de agua) no activa el despacho estándar. Solo funciona en el modo Measured Fill (Llenado medido). Para despachar agua; Measured Fill (Llenado medido): La función Measured Fill (Llenado medido) le permite dispensar una cantidad de agua determinada con solo tocar unos botones.

1. Coloque un vaso resistente debajo el pico de agua. Toque

MEASURED FILL (Llenado medido) para activar la función. NOTA: Se dispensará la cantidad de agua que haya seleccionado. Asegúrese de que el recipiente pueda contener todo el volumen. Si hay hielo en el recipiente, es posible que deba ajustar su selección.

oque MEASURED FILL (Llenado medido) para activarlo y, después, toque para seleccionar 8 oz (0,2 L), 16 oz (0,5 L) o 32 oz (1 L). Toque por cuarta vez para salir de la pantalla de la función Measured Fill (Llenado medido).

3. Toque DISPENSE WATER (Despachador de agua) (botón del

centro) o presione la paleta y se despachará la cantidad de agua seleccionada. NOTAS: n El despachador de Measured Fill (Llenado medido) agotará el tiempo automáticamente después de 1 minuto de inactividad. n Para recargar varios vasos con la misma medida, siga tocando Dispense Water (Despachador de agua) (botón del centro) después de llenar cada vaso. Las opciones de Measured Fill (Llenado medido) se enumeran en el cuadro siguiente: Unidades Onzas 8 16

NOTA: La mayoría de las tazas de café (generalmente de 4 a 6 oz [118 a 177 ml] por taza) no tiene el mismo tamaño que una taza medidora (8 oz [0.2 L]). Es posible que se deba ajustar la función Measured Fill (Llenado medido) para llenar menos o para evitar el derrame accidental de las tazas de café.

NOTA: Mientras se despacha agua, el ujo se detendrá automáticamente una vez que el volumen deseado haya salido. ■ Presione con un vaso resistente contra la paleta del despachador debajo del pico de agua.

■ Coloque el vaso debajo del pico de agua y toque Dispense Water (Despachador de agua) para despachar sin usar las manos.

5. Para hacer una pausa en el despacho antes de que se haya

despachado el volumen seleccionado, toque Dispense Water (Despachador de agua) por segunda vez o toque la paleta del despachador de agua. Toque Dispense Water (Despachador de agua) o la paleta nuevamente para reanudar el despacho de la cantidad restante. NOTA: Si detiene el despacho antes de que se haya despachado el volumen seleccionado, la pantalla se apagará después de 1 minuto. Si no ha reanudado en este tiempo, se restablecerá a la cantidad original.

6. Para seleccionar un nuevo volumen o para comenzar a

despachar nuevamente el mismo volumen, primero se debe terminar de despachar el volumen seleccionado o desactivar la función Measured Fill (Llenado medido) (espere 1 minuto para que se desactive automáticamente o presione CUBED ICE [Cubos de hielo] o CRUSHED ICE [Hielo picado] para desactivarla manualmente) y, después, se debe seleccionar nuevamente la función Measured Fill [Llenado medido]).898

USO DE SU REFRIGERADOR

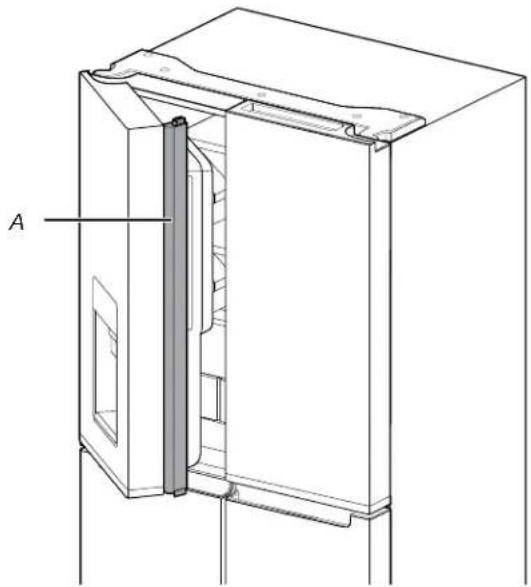

Cómo abrir y cerrar las puertas El compartimiento para alimentos frescos tiene dos puertas. Las puertas pueden abrirse y cerrarse por separado o juntas. Hay una junta con bisagras vertical en la puerta izquierda del refrigerador. ■ Cuando se abre la puerta izquierda, la junta con bisagras se pliega automáticamente hacia adentro para quedar fuera delpaso. ■ Cuando ambas puertas están cerradas, la junta con bisagras forma automáticamente un sello entre las dos puertas. NOTA: Cuando cierra la puerta, el sello con bisagras debería esta en la posición correcta (estar doblada en el interior). De lo contrario, tocará la puerta derecha o el eje de jación. El interruptor de la puerta del compartimiento para alimentos frescos está ubicado en la cubierta de la bisagra del lado superior izquierdo y derecho. ■ Para el congelador y Convertible Space (Compartimiento convertible), el interruptor de la puerta está ubicado en elparteluz. ■ El interruptor de la puerta usa imanes para detectar la apertura y el cierre de la puerta. ■ Asegúrese de que no haya imanes ni dispositivos electrónicos (altavoces, Coolvox

, etc.) a 7,62cm de la cubierta de labisagra. NOTA: La luz no se encenderá si no se detecta que se abrió lapuerta. Ajuste de la altura de los estantes Se puede ajustar la altura de los estantes cambiando su ubicación entre el soporte inferior y superior, y viceversa ■ Abra la puerta del lado derecho y la del lado izquierdo hasta unos 130°. Despachador de hielo IMPORTANTE: n Si los cubos de hielo están huecos o tienen una forma irregular, podría deberse a una baja presión de agua. Consultela sección “Requisitos de suministro de agua”. n El hielo pasa del depósito de hielo a través del conducto del despachador al despachador. Para apagar la fábrica de hielo, consulte la sección “Fábrica de hielo y depósito”. n Es posible que el despachador siga haciendo ruido y despachando hielo durante varios segundos después de soltar el botón o la paleta del despachador. Para limpiar el conducto del despachador de hielo: La humedad hace que el hielo se aglutine naturalmente. Laspartículas de hielo pueden acumularse hasta que el conducto del despachador de hielo se bloquee. Si no se despacha hielo con regularidad, tal vez sea necesario vaciar el depósito de hielo y limpiar el conducto de salida de hielo, el depósito de hielo y el área debajo del depósito de hielo cada 2 semanas. n Si es necesario, quite el hielo atascado en el depósito y en el conducto de salida de hielo con un utensilio plástico. n Limpie el conducto de salida de hielo y la base del depósito de hielo con un paño humedecido con agua tibia y, después, seque meticulosamente. Para despachar hielo; paleta dispensadora

1. Para seleccionar el tipo de hielo deseado, presione CUBED

ICE (Cubos de hielo) o CRUSHED ICE (Hielo picado). Peligro de Cortaduras Use un vaso resistente para recibir hielo del despachador. No seguir esta instrucción puede ocasionar cortaduras. ADVERTENCIA A. Junta con bisagras

2. Presione con un vaso resistente contra la paleta del

despachador. Sostenga el vaso junto a la abertura del despachador para que el hielo no caiga fuera del vaso. IMPORTANTE: No es necesario aplicar mucha presión a la paleta para activar el despachador de hielo. Presionar mucho no acelerará el despachador ni hará que produzca mayor cantidad de hielo.

3. Retire el vaso para detener el despachado.

NOTA: El hielo puede seguir saliendo durante varios segundos después de haber retirado el vaso de la paleta. El despachador puede continuar haciendo ruido durante algunos segundos después de haber despachado. Bandeja de goteo del despachador La bandeja de goteo puede retirarse para limpiarla. Realice los siguientes pasos desde la posición de extracción. n Levante el borde delantero de la bandeja y jálela hacia adelante para retirarla. n Tire de la bandeja hacia afuera, en ángulo, hacia la dirección frontal superior. Para instalarlo nuevamente siga los dos pasos siguientes. n Coloque la bandeja en forma horizontal sobre los rieles, dejando algo de espacio en la parte posterior. n Presione hacia abajo y jale hacia usted para colocar las ruedas en los rieles. La bandeja de goteo puede retirarse para colocar contenedores más grandes durante la función Measured ll (Llenado medido). Luz del despachador

1. Cuando utilice el despachador, la luz se encenderá

2. La luz del despachador también sirve como luz automática

nocturna: una vez que se reduce la luz ambiental, el sensor automático hará que la luz del despachador se ilumine. Fábrica de hielo y depósito IMPORTANTE: Para evitar una baja producción de hielo y hielo de calidad deciente, enjuague el sistema de agua antes de encender la fábrica de hielo. Vea la sección “Despachador de agua”. n Luego de la instalación, espere 24 horas para la producción del primer lote de hielo. Deseche de los 3 primeros lotes de hielo producidos. Espere 2 a 3 días para volver a llenar el depósito de hielo. n La calidad del hielo dependerá de la calidad del agua que suministre a su fábrica de hielo. Evite la conexión de la fábrica de hielo a un suministro de agua ablandada. Lassustancias químicas utilizadas para ablandar el agua (como la sal) pueden dañar componentes de la fábrica de hielo y producir hielo de calidad deciente. Si no se puede evitar el uso de un suministro de agua ablandada, asegúrese de que el ablandador de agua esté funcionando correctamente y reciba un buen mantenimiento. n Si el hielo se aglomera en el depósito, rómpalo con un utensilio plástico y deséchelo. No use ningún instrumento alado para romper el hielo, ya que puede dañar el depósito y el mecanismo de despacho. n No guarde nada dentro del depósito de hielo. Estilo 1: Fábrica de hielo en el refrigerador La fábrica de hielo está en la puerta izquierda detrás de los depósitos. Los cubos de hielo se expulsan dentro del depósito de hielo que está en la puerta del lado izquierdo del refrigerador. Para retirar y volver a colocar el depósito de hielo Para abrir la caja de la fábrica de hielo, presione la palanca de la puerta de la fábrica de hielo hasta que se abra la puerta. n Para retirar el depósito de hielo, inserte los dedos dentro del oricio en la base del depósito y tire del seguro para liberar el depósito del compartimiento. Levante el depósito de hielo y jálelo directamente hacia afuera. n Vuelva a colocar el depósito dentro del compartimiento de hielo y empújelo hacia abajo para asegurarse de que esté seguro en su lugar. Ritmo de producción de hielo n La fábrica de hielo debe producir aproximadamente 3,5 lb (1,6kg) de hielo por día con un funcionamiento normal.900 Encender y apagar la fábrica de hielo n Para encender la fábrica de hielo, mantenga presionado los botones con los íconos de “Crush” (Hielo picado) y “Cubed” (Cubos de hielo) en la pantalla. El indicador de Ice maker Off (Fábrica de hielo apagada) parpadeará 3 veces y se apagará. n Para apagar de manera manual la fábrica de hielo, mantenga presionado el indicador de Ice maker Off (Fábrica de hielo apagada) en la pantalla. El indicador de Ice maker Off (Fábrica de hielo apagada) parpadeará 3 veces y se mantendrá encendido en la pantalla. NOTAS: n La fábrica de hielo tiene apagado automático. El sensor detendrá automáticamente la producción de hielo si el depósito de hielo está lleno o si se abre la puerta. El control permanecerá en la posición On (Encendido).

ESTANTES, DEPÓSITOS Y CAJONES

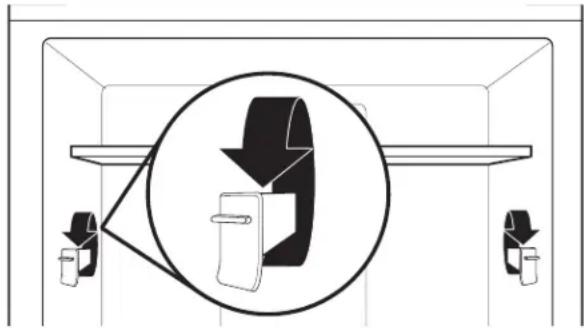

Estantes y marcos de los estantes Los estantes del refrigerador son ajustables para adaptarlos a las necesidades de almacenamiento individuales. Si se guardan alimentos similares juntos en el refrigerador y se ajustan los estantes para que se adapten a las diferentes alturas de los artículos, será más fácil encontrar exactamente el artículo que se desea. Asimismo, se reducirá el tiempo que la puerta del refrigerador permanece abierta y se ahorrará energía. Ajuste de la altura de los estantes Para ajustar la altura de los estantes se pueden cambiar los montantes ajustables de los estantes entre las posiciones vertical y horizontal.

1. Levante con cuidado el estante fuera de los montantes y gire

la aleta a la orientación deseada.

2. Repita con los montantes de estante restantes.

3. Aplique presión a la parte superior del estante para asegurarse

de que esté debidamente asentado sobre los montantes. NOTAS: n Deberá quitar el estante del medio primero antes de quitar el superior.

4. Para quitar el estante inferior, levántelo y retírelo de los

soportes; después, tire del estante hacia adelante e inclínelo hacia arriba hasta una posición vertical. Gire el estante en un ángulo y retírelo del refrigerador.

5. Para volver a colocar el estante inferior, coloque el estante

en el refrigerador en un ángulo con el estante hacia arriba. Levante el frente del estante hacia abajo y hacia adentro hasta el estante trasero caiga dentro de los soportes. Baje el frente del estante y verique que esté rme en su lugar. Remoción del plato extraíble Para retirar y volver a colocar el plato extraíble: NOTA: Se deberán quitar las puertas del refrigerador para retirar el plato extraíble. Consulte la sección “Retiro y colocación de las puertas del refrigerador” para obtener más información.

1. Tire del plato extraíble hasta la posición completamente

abierta o hasta que se detenga.

2. Localice los broches de retención del plato extraíble en ambos

lados. Se encuentran en el costado debajo del plato extraíble.

3. Empuje el broche hacia arriba desde la parte inferior con el dedo.

4. Una vez que destrabe ambos broches, retire con cuidado el

plato extraíble hacia el frente del refrigerador. Cajones para verduras Para retirar y volver a colocar los cajones:

1. Sujete la manija de la parte inferior del cajón y deslice el cajón

y tire recto hacia afuera hasta el tope. Levante el cajón fuera de la guía inferior.

2. Para volver a colocar el cajón, colóquelo en la guía del cajón

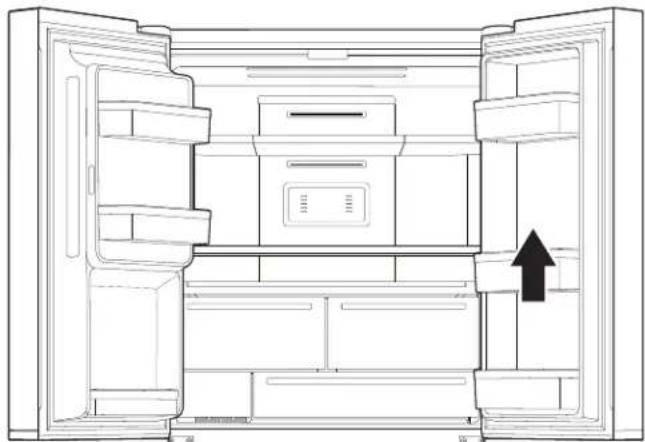

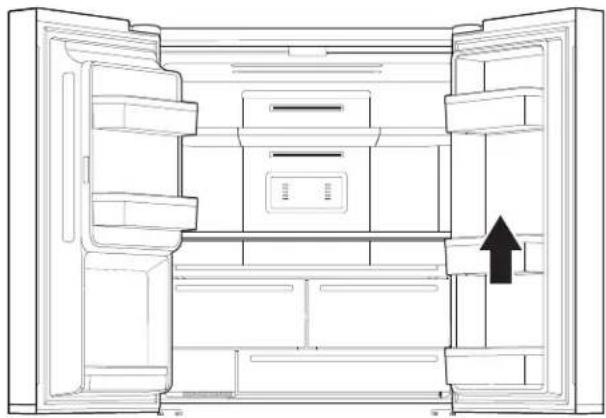

inferior y empuje más allá del tope del cajón hasta su posición. Cajones de la puerta del refrigerador Los cajones de la puerta del refrigerador son ajustables para adaptarlos a las necesidades de almacenamiento individuales. Los cajones hacen que sea más fácil congurar a la medida el almacenamiento de la puerta para mantener contenedores de ungalón.901 Divisor de cajones de la puerta (en algunos modelos) Este divisor encaja en el cajón de la puerta para dividirlo y para elevar los artículos más pequeños en la parte trasera del cajón. Compartimientos de almacenamiento del congelador Bandeja de fácil acceso La bandeja de fácil acceso es útil para acceder fácilmente a los productos que se usan con frecuencia, congelar o simplemente dejar restos de comida o elementos pequeños. Cajones del congelador Compartimiento Fast Freeze (Congelamiento rápido) ■ Use estos cajones para congelar una mayor cantidad de alimentos frescos o cocidos (de una manera mejor y másrápida). ■ La opción Fast Freeze (Congelamiento rápido) permite que almacene todos sus alimentos congelados de forma segura ytransparente. NOTA: La temperatura del congelador podría bajar más para alcanzar la misma temperatura del compartimiento de Flexible Freezer (Congelador exible), cuando el congelador se ajusta a una temperatura más templada que dicho compartimiento. Convertible Space (Compartimiento convertible) n Use estos cajones para congelar una mayor cantidad de alimentos frescos o cocidos (de una manera mejor y másrápida). n Use Convertible Space (Compartimiento convertible) para almacenar cualquier tipo de alimento en un entorno de conservación ideal. Si se regulan los ajustes, se puede usar para almacenar vino (10°C), frutas y vegetales (4°C), carne y pescados (0°C), comidas semanales (-7°C), helado y postres (-12°C) y alimentos duros congelados (-16°C o menos). Cajones de la puerta del refrigerador Los cajones de la puerta del refrigerador son extraíbles para adaptarlos a las necesidades de almacenamiento individuales. Para mayor capacidad en el congelador, puede retirar el cajón del congelador para exponer el estante. Para sacar el cajón superior:

1. Sujete la manija del cajón, deslícelo y tire recto hacia afuera

hasta el tope. Levante el cajón fuera de la guía inferior.

2. Vuelva a poner el cajón hasta que haga tope en su posición.

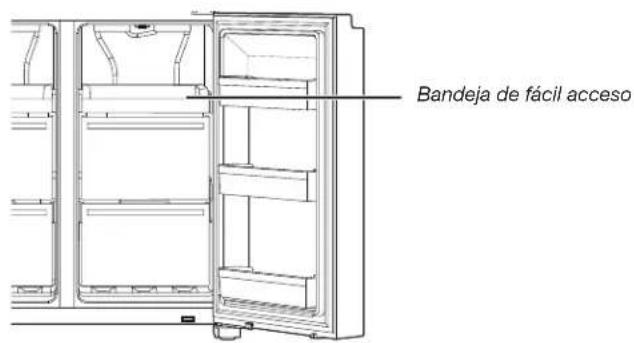

Bandeja de fácil acceso Cajones Fast Freeze (Congelamiento rápido) Cajones convertibles902

CUIDADO DEL REFRIGERADOR

Limpieza Los compartimientos de refrigerador, congelador y Convertible Space (Compartimiento convertible) se descongelan automáticamente. No obstante, limpie todas las secciones más o menos una vez al mes para evitar la acumulación de olores. Limpie los derrames de inmediato. Limpieza del exterior Vea la información relativa a la limpieza del exterior que sea especíca para su modelo. Acero inoxidable resistente a huellas dactilares IMPORTANTE: ■ Evite exponer los electrodomésticos de acero inoxidable a elementos cáusticos o corrosivos, como ambientes con altas concentraciones de sal, agua o humedad. La garantía no cubre los daños debidos a la exposición a estos elementos.

Paño suave y limpio Paños abrasivos Toallas de papel o periódicos Esponjas de lana de acero Agua tibia jabonosa con un detergente suave Líquidos o polvos abrasivos Aerosoles para vidrios Amoniaco Limpiadores ácidos o de vinagre Limpiadores de horno Fluidos inamables NOTAS: ■ Si se produce el contacto accidental, limpie la pieza plástica con una esponja y detergente suave en agua tibia. Seque meticulosamente con un paño suave. ■ Solo porque un producto de limpieza es líquido no signica que no es abrasivo. Muchos limpiadores líquidos formulados para tener una acción suave sobre las baldosas y las supercies lisas igualmente dañan el acero inoxidable. ■ El ácido cítrico decolora para siempre el acero inoxidable. ■ Para evitar dañar el acabado del refrigerador de aceroinoxidable: No permita que estas sustancias permanezcan en el acabado: Mostaza Salsas con base cítrica Jugo de tomate Productos con base cítrica Salsa marinera Limpieza del interior IMPORTANTE: Los estantes del refrigerador con iluminación LED debajo del estante no son aptos para lavavajillas.

2. Lave a mano, enjuague y seque las partes desmontables y

las supercies interiores meticulosamente. Use una esponja limpia o un paño liso y un detergente suave en agua tibia. NOTA: No use en las partes de plástico, los revestimientos interiores o de la puerta o las juntas productos de limpieza abrasivos o fuertes, como aerosoles para ventanas, productos de limpieza para pulir, líquidos inamables, ceras para limpieza, detergentes concentrados, blanqueadores o productos de limpieza que contengan productos derivados depetróleo.

3. Enchufe el refrigerador o reconecte el suministro de energía.

Condensador Este refrigerador cuenta con un condensador integrado en cada lado. Es normal que se sienta cálido en los lados. Luces Las luces de los compartimientos para alimentos frescos y del congelador son LED y no hace falta cambiarlas. Si las luces no se encienden cuando se abre la puerta, contacte al distribuidor que le vendió el refrigerador. Cuidado durante las vacaciones ymudanzas Vacaciones Si decide dejar el refrigerador encendido mientras está ausente:

1. Use todos los artículos perecederos y congele el resto.

2. Si el refrigerador tiene una fábrica de hielo automática y

está conectado al suministro de agua de la casa, cierre el suministro de agua al refrigerador. Si no se cierra el suministro de agua, pueden producirse daños a la propiedad.

3. Si tiene una fábrica de hielo automática, apáguela.

■ Presione el interruptor para apagar (O) la fábrica de hielo de la puerta.

4. Vacíe el depósito de hielo.

Si decide apagar el refrigerador antes de irse: NOTA: Congure el refrigerador en Demo Mode (Modo de demostración) mientras está de vacaciones. Consulte la sección “Uso de los controles”.

1. Saque todos los alimentos del refrigerador.

2. Si el refrigerador tiene fábrica de hielo automática:

■ Cierre el suministro de agua a la fábrica de hielo al menos un día antes. ■ Cuando caiga la última carga de hielo, presione el interruptor hasta Off (Apagado) (O) para que se apague la pantalla en la parte superior del interior del refrigerador, según el modelo.

3. Vacíe el depósito de hielo.

4. Apague los controles de temperatura. Consulte la sección

“Uso de los controles”.

5. Limpie el refrigerador, pásele un paño y séquelo bien.

6. Fije con cinta adhesiva bloques de goma o de madera en la

parte superior de ambas puertas para mantenerlas abiertas lo suciente como para que ingrese aire. Esto evita que se acumulen olores y moho. ADVERTENCIA Peligro de Explosión Use un limpiador no inflamable. No seguir esta instrucción puede ocasionar la muerte, explosión o incendio.903 Mudanza Si va a mudar el refrigerador a una casa nueva, siga estos pasos para prepararlo para la mudanza.

1. Si el refrigerador tiene fábrica de hielo automática:

■ Cierre el suministro de agua a la fábrica de hielo al menos un día antes. ■ Desconecte la línea de agua de atrás del refrigerador. ■ Cuando caiga la última carga de hielo, presione el interruptor hasta Off (Apagado) (O) ya sea en la fábrica de hielo o en el control, según el modelo.

2. Saque toda la comida del refrigerador y empaque todos los

alimentos congelados en hielo seco.

3. Vacíe el depósito de hielo.

4. Desenchufe el refrigerador.

5. Limpie, pase un paño y seque meticulosamente.

6. Retire todas las piezas desmontables, envuélvalas bien

y asegúrelas con cinta adhesiva para que no se sacudan durante la mudanza.

7. Según el modelo, levante la parte delantera del refrigerador

para que ruede con facilidad o levante los tornillos niveladores para no rayar el suelo. Vea las secciones “Para regular las puertas” o “Nivelación del refrigerador y cierre de las puertas”.

8. Cierre las puertas con cinta adhesiva y je con cinta adhesiva

el cable eléctrico a la parte trasera del refrigerador. Cuando llegue a la casa nueva, ponga todo de nuevo en su sitio y consulte la sección “Instrucciones de instalación” para obtener instrucciones de preparación. Además, si el refrigerador tiene fábrica de hielo automática, recuerde volver a conectar el suministro de agua al refrigerador.904

SOLUCIÓN DE PROBLEMAS: MODELOS CONECTADOS

Pruebe primero las soluciones sugeridas aquí. Si necesita asistencia adicional o más recomendaciones que puedan ayudarle a evitar una llamada de servicio técnico, consulte la página de la garantía en la aplicación móvil. Incluya en su correspondencia un número de teléfono en el que lo podamos localizar durante el día. Estado de conexión Luces indicadoras del panel de control El refrigerador no está conectado. Ambos iconos blancos de Wi-Fi están apagados. El refrigerador está intentando conectarse al enrutador Wi-Fi de la casa. El icono blanco de Wi-Fi está parpadeando rápidamente. El refrigerador está conectado al enrutador Wi-Fi doméstico y está intentando conectarse a Whirlpool Cloud. El icono blanco de Wi-Fi está parpadeando lentamente. El icono naranja de Wi-Fi está encendido. El refrigerador está conectado al enrutador Wi-Fi de la casa, pero no a Whirlpool Cloud. La aplicación Whirlpool

no funciona. El icono blanco de Wi-Fi está parpadeando lentamente. El icono naranja de Wi-Fi está encendido. El refrigerador está conectado al enrutador Wi-Fi de la casa y el icono de Wi-Fi está encendido. La aplicación Whirlpool

funciona. El icono blanco de Wi-Fi está encendido. El refrigerador está conectado al enrutador Wi-Fi de la casa y el icono de Wi-Fi está encendido. El refrigerador está en proceso de actualización de software. La aplicación Whirlpool

funciona. El icono blanco de Wi-Fi está encendido y parpadea continuamente mientras se actualiza el software. Pruebe primero las soluciones sugeridas aquí. Si experimenta lo siguiente Causas posibles Solución El refrigerador no está conectado al enrutador Wi-Fi de la casa. (El icono de Wi-Fi está apagado). Es posible que el refrigerador esté en modo de espera. Mantenga presionado el botón Connect (Conectar) durante 3segundos para ver que el icono de Wi-Fi parpadea y, después, queda encendido. Todas las luces indicadoras están apagadas en el modo de espera. El refrigerador nunca ha estado conectado al enrutador Wi-Fi de la casa. Vea la sección “Conguración de la conectividad”. Se perdió la conexión al enrutador Wi-Fi de la casa. Verique si el enrutador está encendido y funcionando con otras computadoras u otros dispositivos en la casa (si pueden acceder aInternet). Potencia de la señal débil o interferencia de la señal entre el refrigerador y el enrutador. Intente colocar el enrutador inalámbrico más cerca del refrigerador. Puede ser necesario instalar un dispositivo que extienda el alcance de Wi-Fi. El refrigerador ya está conectado a otro enrutador Wi-Fi. Consulte la sección “Conguración de conectividad” para desconectar el refrigerador del enrutador Wi-Fi e intente volver a conectarlo. El icono de Wi-Fi no se enciende después de mantener presionado el botón CONNECT (Conectar). Puede haber un desperfecto en el refrigerador. Desenchufe o desconecte la electricidad del refrigerador durante 30segundos. Vuelva a conectar la electricidad. Repita el proceso de conexión a Wi-Fi. Verique que el refrigerador opere correctamente, excepto por el hecho de que no se puede conectar. Llame para pedir una posible solución de problemas adicional. El refrigerador está conectado al enrutador Wi-Fi de la casa, pero la aplicación Whirlpool

no funciona. Es posible que la conexión con la aplicación Whirlpool

no esté disponible. Verique la Internet. La cuenta de usuario no se ha congurado correctamente o el refrigerador no se ha registrado en una cuenta. Consulte la sección “Conguración de conectividad” o la aplicación Whirlpool

directamente para ver instrucciones de conguración de la cuenta y de registro del refrigerador. Verique que el refrigerador esté apareado con su cuenta en la aplicación. Verique que la dirección de correo electrónico, el número de móvil y las preferencias de noticación sean correctas. El enrutador no está conectado a Internet. Verique otros dispositivos conectados a Internet a través del mismo enrutador. Verique otros dispositivos conectados a Internet a través del mismo enrutador. Wi-Fi desconectado. Mantenga presionado el botón Connect (Conectar) durante 3segundos para encender Wi-Fi. Apague el interruptor de servicio durante 30o más segundos, vuelva a encenderlo y use las instrucciones de conguración alternativa disponibles en la aplicación móvil.905

SOLUCIÓN DE PROBLEMAS

Si experimenta lo siguiente Causas posibles Solución Funcionamiento del refrigerador El refrigerador no funciona. Verique el suministro eléctrico. Enchufe el cable de suministro en un contacto de conexión a tierra. No use un cable eléctrico de extensión. Asegúrese de que llegue corriente al contacto. Enchufe una lámpara para ver si funciona el contacto. Reposicione el cortacircuitos si se ha disparado. Reemplace los fusibles que se hayan quemado. NOTA: Si los problemas continúan, contacte a un electricista. Revise los controles. Asegúrese de que los controles estén encendidos. Consulte la sección “Uso de los controles”. Instalación nueva. Espere 24 horas después de la instalación para que el refrigerador se enfríe porcompleto. NOTA: El ajuste de los controles de temperatura en la posición más fría no enfría ninguno de los compartimientos más rápido. El control del refrigerador está en Demo Mode (Modo de demostración) (en algunos modelos). Si el refrigerador está en Demo Mode (Modo de demostración), el enfriamiento estará desactivado y se iluminará la palabra “Demo” (Demostración) en el panel de control. Para obtener más información, vea la sección “Uso de los controles”. First try the solutions suggested here to possibly avoid a service call. Peligro de descarga eléctrica Enchufe en un tomacorriente con conexión a tierra. No quitar la clavija de tierra. No utilice un adaptador. No utilice un cable de extensión. No seguir estas instrucciones puede ocasionar la muerte, incendios o descargas eléctricas. ADVERTENCIA906

SOLUCIÓN DE PROBLEMAS

Si experimenta lo siguiente Causas posibles Solución El motor parece funcionar excesivamente. Compresor y ventiladores de alto rendimiento. Los refrigeradores más grandes y con mayor ahorro de energía funcionan durante más tiempo a velocidades más bajas, con mayor eciencia energética. La temperatura ambiente o la temperatura exterior es elevada. Es normal que el refrigerador funcione durante más tiempo bajo estas condiciones. Para un rendimiento óptimo, coloque el refrigerador en un ambiente interior con temperatura controlada. Vea la sección “Requisitos de ubicación”. Se ha agregado recientemente una gran cantidad de alimentos calientes. Los alimentos calientes harán que el refrigerador funcione más tiempo hasta enfriar el aire a la temperatura deseada. Se abre(n) la(s) puerta(s) con demasiada frecuencia o por demasiado tiempo. El aire caliente que entra en el refrigerador hace que funcione durante más tiempo. Abra la puerta con menos frecuencia. Está abierta la puerta del refrigerador o el cajón del congelador. Asegúrese de que el refrigerador esté nivelado. Consulte la sección “Nivelación del refrigerador y cierre de las puertas”. Evite que los alimentos y los recipientes bloqueen la puerta. El control del refrigerador se ha jado a una temperatura demasiado baja. Regule el control del refrigerador en un ajuste menos frío hasta que la temperatura sea la deseada. La junta de la puerta o del cajón está sucia, gastada o agrietada. Limpie la junta o cámbiela. Las fugas en el sello de la puerta harán que el refrigerador funcione por más tiempo para mantener las temperaturas deseadas. Las luces no funcionan. El refrigerador está equipado con luces LED que no necesita cambiar. Si hay suministro de corriente al refrigerador y las luces no se iluminan cuando se abre una puerta o un cajón, llame para solicitar servicio o asistencia. Las puertas han quedado abiertas más de 10 minutos. Cierre las puertas y el cajón para restablecer; ábralos para reanudar la tarea iluminada. El interruptor de la puerta no está percibiendo que la puerta estáabierta. Asegúrese de que no haya imanes ni dispositivos electrónicos a 7,6cm (3”) de la cubierta de la bisagra. La IU de Temperature Control (Control de temperatura) no se enciende. La interfaz de Temperature Control (Control de temperatura) se suspendió. Presione cualquier botón de la interfaz para activarla. Los botones de la interfaz de Temperature Control (Control detemperatura) no están funcionando bien. Pruebe apagar y encender la electricidad del refrigerador para que se restablezcan los botones. Si el problema persiste, llame al servicio técnico. La IU de Temperature Control (Control de temperatura) no recibe energía. Verique la conexión del juego de cables de la bisagra de la puerta. No se puede ajustar la conguración de la interfaz de Temperature Control (Control de temperatura). La puerta está abierta y la alarma de puerta entreabierta está activada. Cierre la puerta. Pruebe primero las soluciones aquí sugeridas y posiblemente se una llamada al servicio técnico.907

SOLUCIÓN DE PROBLEMAS

Si experimenta lo siguiente Causas posibles Solución Ruidos poco comunes Para escuchar los sonidos normales del refrigerador, vaya a la sección de Asistencia con el producto/preguntas frecuentes del sitio web de la marca y busque “sonidos normales”. A continuación,se enumeran algunos sonidos normales con explicaciones. El refrigerador parece ruidoso. El compresor del nuevo refrigerador regula la temperatura con más eciencia, a la vez que usa menos energía y funciona silenciosamente. Debido a esta reducción del ruido de funcionamiento, esposible que note ruidos extraños que son normales. Sonido del compresor funcionando más tiempo que loesperado. Compresor y ventiladores de alto rendimiento. Los refrigeradores más grandes y más ecientes funcionan durante más tiempo a velocidades más bajas, con mayor eciencia energética. Pulsaciones/runruneos Los ventiladores/el compresor se ajustan para optimizar el rendimiento durante el funcionamiento normal del compresor. Esto es normal. Estallido Contracción/expansión de las paredes interiores, especialmente durante el enfriamiento inicial. Esto es normal. Sonido sibilante/Goteo Flujo de refrigerante o ujo de aceite en el compresor. Esto es normal. Vibración Es posible que el refrigerador no esté estable. Regule los tornillos niveladores y baje la pata niveladora con rmeza contra el piso. Consulte la sección “Nivelación del refrigerador y cierre de las puertas”. Chisporroteos Agua que gotea sobre el calentador durante el ciclo de descongelamiento. Esto es normal. Agua corriendo/gorgoteos Puede oírse cuando el hielo se derrite durante el ciclo de descongelación y corre hacia la bandeja colectora. Esto es normal. Pruebe primero las soluciones aquí sugeridas y posiblemente se una llamada al servicio técnico.908

SOLUCIÓN DE PROBLEMAS

Si experimenta lo siguiente Causas posibles Solución Temperatura y humedad La temperatura está demasiado elevada. El refrigerador se ha instalado recientemente. Espere 24 horas después de la instalación para que el refrigerador se enfríe por completo. Los controles no se han ajustado correctamente de acuerdo con las condiciones circundantes. Establezca los controles en un ajuste más frío. Revise la temperatura en 24 horas. Consulte la sección “Uso de loscontroles”. Se abre(n) la(s) puerta(s) a menudo o no se cierra(n) por completo. Esto permite el ingreso de aire caliente alrefrigerador. Reduzca al mínimo la cantidad de veces que abre la puerta y mantenga las puertas completamente cerradas. Se ha agregado recientemente una gran cantidad de alimentos. Espere varias horas para que el refrigerador vuelva a la temperatura normal. Demo Mode (Modo de demostración) está encendido. Apague Demo Mode (Modo de demostración). Consulta la sección de “Uso de los controles”. Holiday Mode (Modo de vacaciones) está activado. Apague Holiday Mode (Modo de vacaciones). Consulta la sección de “Uso de los controles”. La temperatura está demasiado baja en el refrigerador/cajón para verduras. Están bloqueados los oricios de aire del refrigerador. Si el oricio de ventilación ubicado en el centro de la parte trasera del compartimiento para alimentos frescos está obstruido con artículos colocados directamente delante del oricio, la temperatura del refrigerador bajará demasiado. Aleje los artículos del oricio de ventilación de aire. Los controles no se han ajustado correctamente de acuerdo con las condiciones circundantes. Regule los controles en un ajuste más caliente. Revise la temperatura en 24 horas. Consulte la sección “Uso de los controles”. La temperatura está demasiado baja en el cajón con temperatura controlada. El control no se ha ajustado correctamente para los artículos guardados en el cajón. Regule el ajuste de temperatura. Consulte “Uso de los controles” en la sección “Uso del refrigerador”. Hay acumulación de humedad en el interior. NOTA: Es normal que se acumule un poco de humedad. La habitación es húmeda. Un ambiente húmedo contribuye a que se acumule humedad. Se abre(n) la(s) puerta(s) a menudo o no se cierra(n) por completo. Esto hace que entre aire húmedo alrefrigerador. Reduzca al mínimo las veces que abre la puerta y cierre las puertas por completo. Las puertas quedaron bloqueadas abiertas. Aleje los paquetes de alimentos de la puerta. Hay un recipiente o un estante bloqueando el paso. Empuje el recipiente o el estante nuevamente a la posición correcta. Se está guardando líquido en recipientes abiertos. Esto agrega humedad al interior del refrigerador. Mantenga todos los recipientes bien cerrados. Hay acumulación de escarcha/ hielo en el compartimiento del congelador. La puerta se abre a menudo o se deja abierta. Reduzca al mínimo las veces que abre la puerta y ciérrela por completo después de usarla. La puerta tiene un sello deciente. Cerciórese de que los sellos de las puertas hagan contacto completo con el gabinete del refrigerador para permitir que se selle por completo. Los controles de temperatura no están jados correctamente. Vea la sección “Uso de los controles” para ver los ajustes de temperatura recomendados. Pruebe primero las soluciones aquí sugeridas y posiblemente se una llamada al servicio técnico.909

SOLUCIÓN DE PROBLEMAS

Si experimenta lo siguiente Causas posibles Solución Hielo y agua La fábrica de hielo no produce hielo o no produce suciente hielo. No se ha conectado el refrigerador a un suministro de agua o no se ha abierto la válvula de cierre del suministro de agua. Conecte el refrigerador al suministro de agua y abra por completo la válvula de cierre. La línea de suministro de agua está retorcida. Una retorcedura en la línea puede reducir el ujo de agua. Enderece la línea de origen de agua. No se ha encendido la fábrica de hielo. Asegúrese de que la fábrica de hielo esté encendida. Consulte la sección “Fábrica de hielo y depósito”. El refrigerador se ha instalado recientemente. Espere 24 horas después de la instalación de la fábrica de hielo para que empiece a producir hielo. Deje transcurrir 3 días para la producción total de hielo. La puerta del refrigerador no está cerrada por completo. Cierre la puerta con rmeza. Si no se cierra completamente, vea “Las puertas no cierran completamente” anteriormente en esta tabla. Se acaba de sacar una gran cantidad dehielo. Deje transcurrir suciente tiempo para que la fábrica de hielo produzca más hielo. Consulte la sección “Fábrica de hielo y depósito” para conocer los ritmos de producción de hielo. Los cubos de hielo son huecos o pequeños. NOTA: Esto es una indicación de baja presión de agua. La válvula de cierre de agua no está abierta por completo. Abra completamente la válvula de cierre de agua. La línea de suministro de agua está retorcida. Una retorcedura en la línea puede reducir el ujo de agua. Enderece la línea de origen de agua. Hay un ltro de agua instalado en el refrigerador. Quite el ltro y ponga a funcionar la fábrica de hielo. Si mejora la calidad del hielo, el ltro puede estar obstruido o haberse instalado incorrectamente. Reemplace el ltro o vuelva a instalarlo correctamente. Se ha conectado un sistema de ltración de agua de ósmosis inversa al suministro de agua fría. Esto puede hacer que disminuya la presión de agua. Consulte la sección “Requisitos de suministro de agua”. Aún tiene preguntas acerca de la presión de agua. Llame a un plomero competente matriculado. Pruebe primero las soluciones aquí sugeridas y posiblemente se una llamada al servicio técnico.910

SOLUCIÓN DE PROBLEMAS

Si experimenta lo siguiente Causas posibles Solución Hielo y agua El hielo o el agua tienen mal sabor, mal olor o color grisáceo. En un refrigerador recién instalado se debe enjuagar el sistema de agua. Enjuague el sistema de agua. Consulte la sección “Despachadores de agua y de hielo” para revisar las instrucciones para enjuagar el sistema de agua. Se han instalado o reemplazado recientemente las conexiones de plomería. Las conexiones nuevas de plomería pueden producir cambios de color o mal sabor en el hielo o el agua. Deseche el hielo y lave el depósito de hielo. Enjuague el sistema de agua con 3 gal (12 l) de agua. Espere 24 horas para que la fábrica de hielo haga hielo nuevo y deseche los 3 primeros lotes de hielo producido. Se está usando un tipo de conexión de suministro de agua diferente del recomendado. Se recomienda usar tubería de cobre o una línea de suministro Whirlpool

, pieza número 8212547RP. Vea la sección “Conexión del suministro de agua”. El hielo ha estado guardado demasiado tiempo. Deseche el hielo y lave el depósito de hielo. Espere 24 horas para que la fábrica de hielo haga hielo nuevo. El agua ha estado guardada demasiado tiempo. Despache por lo menos 1 cuarto (1 l) de agua por semana para mantener un suministro fresco. Se ha transferido al hielo el olor de los alimentos guardados. Use recipientes herméticos a prueba de humedad para almacenar alimentos. El agua contiene minerales (como el azufre). Puede ser necesario instalar un ltro de agua para eliminar los minerales. Hay un ltro de agua instalado en el refrigerador. Un descoloramiento oscuro o un color gris del hielo pueden indicar que el sistema de ltrado de agua necesita enjuagarse más. Enjuague el sistema de agua después de la instalación y antes de usar un nuevo ltro de agua. Consulte la sección “Despachadores de agua y de hielo” para revisar las instrucciones de enjuague del ltro de agua. El ltro de agua debe ser reemplazado. Reemplace el ltro de agua desechable por lo menos cada 6 meses o cuando se indique. Consulte la sección “Sistema de ltración deagua”. Pruebe primero las soluciones aquí sugeridas y posiblemente se una llamada al servicio técnico.911

SOLUCIÓN DE PROBLEMAS

Si experimenta lo siguiente Causas posibles Solución Hielo y agua (cont.) El despachador de agua y de hielo no funciona debidamente No se ha conectado el refrigerador a un suministro de agua o no se ha abierto la válvula de cierre del suministro de agua. Conecte el refrigerador al suministro de agua y abra por completo la válvula de cierre. La línea de suministro de agua está retorcida. Una retorcedura en la línea de agua puede reducir el ujo de agua del despachador y hacer que el hielo quede hueco o tenga una forma irregular. Enderece la línea de origen de agua. El refrigerador se ha instalado recientemente. Enjuague y llene el sistema de agua. Consulte la sección “Despachadores de agua y de hielo”. La presión de agua a la casa no es de 35 psi (241kPa) como mínimo. La presión de agua a la casa determina el ujo del despachador. Consulte la sección “Requisitos de suministro de agua”. Se ha conectado un sistema de ltración de agua de ósmosis inversa al suministro de agua fría. Un sistema de ltración de agua por ósmosis inversa puede disminuir la presión de agua. Consulte la sección “Requisitos de suministro de agua”. Es posible que el ltro de agua esté bloqueado. Saque el ltro de agua y ponga a funcionar el despachador. Si aumenta el ujo de agua, el ltro está obstruido y debe ser reemplazado. Consulte la sección “Sistema de ltración de agua”. Se ha instalado incorrectamente el ltro de agua. Saque el ltro de agua y vuelva a instalarlo. Consulte la sección “Sistema de ltración de agua”. El despachador de agua y de hielo no funciona debidamente (cont.) Está entreabierta la puerta del refrigerador o el cajón del congelador. Cierre rmemente la puerta o el cajón. Si no se cierra completamente, consulte “Las puertas no cierran completamente”. Se han quitado recientemente las puertas del refrigerador. Asegúrese de que el conjunto de tubería/alambre del despachador de agua se haya vuelto a conectar como es debido en la parte superior de la puerta del refrigerador. Vea la sección “Retire y vuelva a colocar las puertas delrefrigerador”. Hay hielo atascado en el depósito de hielo o bloqueando el conducto de salida de hielo. Quite el hielo que esté atascado en el depósito y en el conducto de salida de hielo con un utensilio plástico si es necesario. Limpie el conducto de salida de hielo y la base del depósito de hielo con un paño humedecido con agua tibia; después, seque ambos meticulosamente. Para evitar obstrucciones y para mantener un suministro fresco de hielo, vacíe el depósito y limpie el depósito y el conducto de salida de hielo cada 2 semanas. Es difícil remover el depósito de hielo de la puerta. El nivel de hielo en el depósito puede estar alto y disparejo en relación con la producción normal de hielo y dosicación de hielo durante el despacho. Saque 2 a 3 vasos de hielo, luego intente sacar el depósito de hielo. El despachador de hielo seatasca mientras vierte el hielo picado. El hielo picado está bloqueando el conducto de salida de hielo. Cambie de Crushed Ice (Hielo picado) a Cubed Ice (Cubos de hielo) para despejar el despachador de hielo. Después, cambie nuevamente a Crushed Ice (Hielo picado). Hay fugas de agua o goteos en el sistema del despachador. NOTA: Es normal que caigan unas pocas gotas de agua después de despachar agua. No se ha puesto el vaso debajo del despachador el tiempo suciente. Sostenga el vaso debajo del dosicador durante 2 a 3 segundos después de soltar la palanca del despachador. El hielo comienza a salir desde el despachador. NOTA: El despacho de algunos hielos es normal después de soltar la palanca del despachador. No se ha puesto el vaso debajo del despachador el tiempo suciente. Sostenga el vaso debajo del dosicador durante 2 a 3 segundos después de soltar la palanca del despachador. Pruebe primero las soluciones aquí sugeridas y posiblemente se una llamada al servicio técnico.912

SOLUCIÓN DE PROBLEMAS

Si experimenta lo siguiente Causas posibles Solución Hielo y agua (cont.) Continúan saliendo gotas de agua del despachador después de las primeras gotas. El refrigerador se ha instalado recientemente. Si se enjuaga el sistema de agua, se eliminará el aire de las líneas que causa goteo de agua. Enjuague el sistema de agua. Consulte la sección “Despachadores de agua y dehielo”. Se ha instalado o reemplazado recientemente el ltro de agua. Si se enjuaga el sistema de agua, se eliminará el aire de las líneas que causa goteo de agua. Enjuague el sistema de agua. Vea la sección “Despachadores de agua y de hielo”. Es posible que una conexión de agua esté oja. Revise si hay agua en la parte inferior del compartimiento del refrigerador, el área de las bisagras o por la conexión de la casa en la parte trasera del producto. Hay fugas de agua de la parte trasera del refrigerador. Las conexiones de la línea de agua no se apretaron por completo. Consulte la sección “Conexión del agua”. Las puertas se retiraron recientemente y no se apretó por completo la conexión de la línea de agua. Vea la sección “Retire y vuelva a colocar las puertas del refrigerador”. Al dispensar el hielo, algunos cubos enteros o picados caen fuera del vaso. El vaso no se coloca lo sucientemente cerca de la salida del hielo. Sostenga el vaso cerca de la salida del hielo. El agua del dosicador estátibia. El agua del despachador se enfría a 50°F (10 °C). Esto es normal. El refrigerador se ha instalado recientemente. Espere 24 horas después de la instalación para que el suministro de agua se enfríe completamente. Se acaba de despachar una gran cantidad de agua. Espere 3 horas para que el suministro de agua se enfríe completamente. No se ha usado el despachador de agua recientemente. Es posible que el primer vaso de agua no esté frío. Deseche el primer vaso de agua despachado. El refrigerador no está conectado a una tubería de agua fría. Asegúrese de que el refrigerador esté conectado a una tubería de agua fría. Consulte la sección “Requisitos de suministro de agua”. Pruebe primero las soluciones aquí sugeridas y posiblemente se una llamada al servicio técnico.913

SOLUCIÓN DE PROBLEMAS

Para ver una animación que le muestra cómo regular y alinear las puertas, consulte la sección de asistencia con el producto/ preguntas frecuentes del sitio web de la marca y busque “cierre y alineación de las puertas”. Si experimenta lo siguiente Causas posibles Solución Puertas Las puertas no cierran completamente Las puertas quedan abiertas debido a un bloqueo. Aleje los paquetes de alimentos de la puerta. Hay un recipiente o un estante bloqueando el paso. Empuje el recipiente o el estante nuevamente a la posición correcta. Instalación reciente Quite todos los materiales de empaque. Es difícil abrir las puertas. Las juntas de las puertas están sucias o pegajosas. Limpie las juntas y las supercies de contacto con jabón suave y agua tibia. Enjuague y seque con un paño suave. Las puertas parecen estar desparejas. Es necesario alinear las puertas o nivelar el refrigerador. Si necesita alinear la puerta, llame para pedir servicio técnico. El refrigerador está inestable o rueda hacia adelante cuando se abren y se cierran las puertas. Las patas con freno del refrigerador no están rmes contra el piso. Gire ambas patas con freno (una a cada lado) en sentido antihorario la misma cantidad de veces hasta que queden rmes contra el piso. Consulte la sección “Nivelación del refrigerador y cierre de las puertas”. First try the solutions suggested here to possibly avoid a service call. ADVERTENCIA Peligro de Explosión Use un limpiador no inflamable. No seguir esta instrucción puede ocasionar la muerte, explosión o incendio.914

©2020 Todos los derechos reservados.917
