Tipo di prodotto	Martello perforatore senza filo
Marca	Black & Decker
Modello	MTHD5
Tensione nominale	14,4 V
Velocità a vuoto (1ª velocità)	0 - 450 min⁻¹
Velocità a vuoto (2ª velocità)	0 - 1450 min⁻¹
Coppia massima	26 Nm
Capacità del mandrino	10 mm
Capacità di foratura acciaio	10 mm
Capacità di foratura legno	25 mm
Capacità di foratura muratura	10 mm
Peso (con batteria)	1,4 kg
Livello di pressione sonora (LpA)	86,3 dB(A)
Livello di potenza sonora (LwA)	97,3 dB(A)
Vibrazioni (foratura a percussione, calcestruzzo)	11,7 m/s² (incertezza 1,5 m/s²)
Alimentazione	Batteria Li-Ion (non inclusa)
Funzione percussione	Sì, regolabile tramite il collare di serraggio
Uso previsto	Domestico (avvitamento, foratura legno/metallo/plastica/muratura)
Sicurezza	Doppio isolamento, impugnatura ausiliaria, superfici di presa isolate
Garanzia	2 anni (ricambi e manodopera)
Accessori inclusi	Impugnatura ausiliaria (secondo versione)
Manutenzione	Pulire con un panno asciutto, conservare in un luogo asciutto

Domande frequenti - MTHD5 BLACK & DECKER

Come cambiare la punta sul Black & Decker MTHD5?

Scollegare la batteria. Aprire il mandrino ruotando l'anello in senso antiorario, inserire la punta, quindi serrare ruotando in senso orario. Assicurarsi che la punta sia ben centrata.

Come attivare la funzione percussione?

Ruotare il collare di serraggio (figura A) fino ad allineare il simbolo di percussione (un martello o una T) con il riferimento. Utilizzare la 2ª velocità per la foratura nella muratura.

Quale batteria è compatibile con il MTHD5?

Il MTHD5 è compatibile con le batterie Li-Ion 14,4 V della gamma Black & Decker, in particolare i modelli MT143, MT350, MT108 e MT18.

Come manutenere il martello perforatore?

Pulire l'utensile con un panno asciutto dopo ogni utilizzo. Non utilizzare solventi. Controllare regolarmente lo stato del mandrino e delle spazzole (se accessibili). Riporre in un luogo asciutto e al riparo dalla polvere.

Posso usare il MTHD5 per avvitare?

Sì, posizionare il selettore di velocità sulla 1ª velocità (posizione posteriore) per l'avvitamento. Utilizzare una punta adatta alla vite. Per un serraggio difficile, lubrificare la vite con sapone o detersivo per piatti.

Cosa fare se il mandrino non stringe correttamente?

Assicurarsi che il mandrino sia ben pulito. Se il problema persiste, il meccanismo potrebbe essere danneggiato. Contattare un riparatore autorizzato Black & Decker.

Come forare nel calcestruzzo con questo modello?

Utilizzare una punta a percussione adatta (carburo). Impostare il collare di serraggio sulla posizione percussione e selezionare la 2ª velocità. Applicare una pressione costante moderata. Indossare protezioni acustiche.

Il MTHD5 viene fornito con una batteria?

No, il MTHD5 è generalmente venduto in custodia nuda (senza batteria né caricabatterie). Verificare la confezione o la scheda prodotto per confermare il contenuto.

Qual è la durata della garanzia?

Black & Decker offre una garanzia di 2 anni dalla data di acquisto per qualsiasi difetto di materiale o di fabbricazione. Conservare la prova d'acquisto.

Come cambiare la velocità?

Il selettore di velocità si trova sulla parte superiore dell'utensile. Spingerlo in avanti per la 2ª velocità (foratura rapida) e all'indietro per la 1ª velocità (avvitamento e foratura lenta).

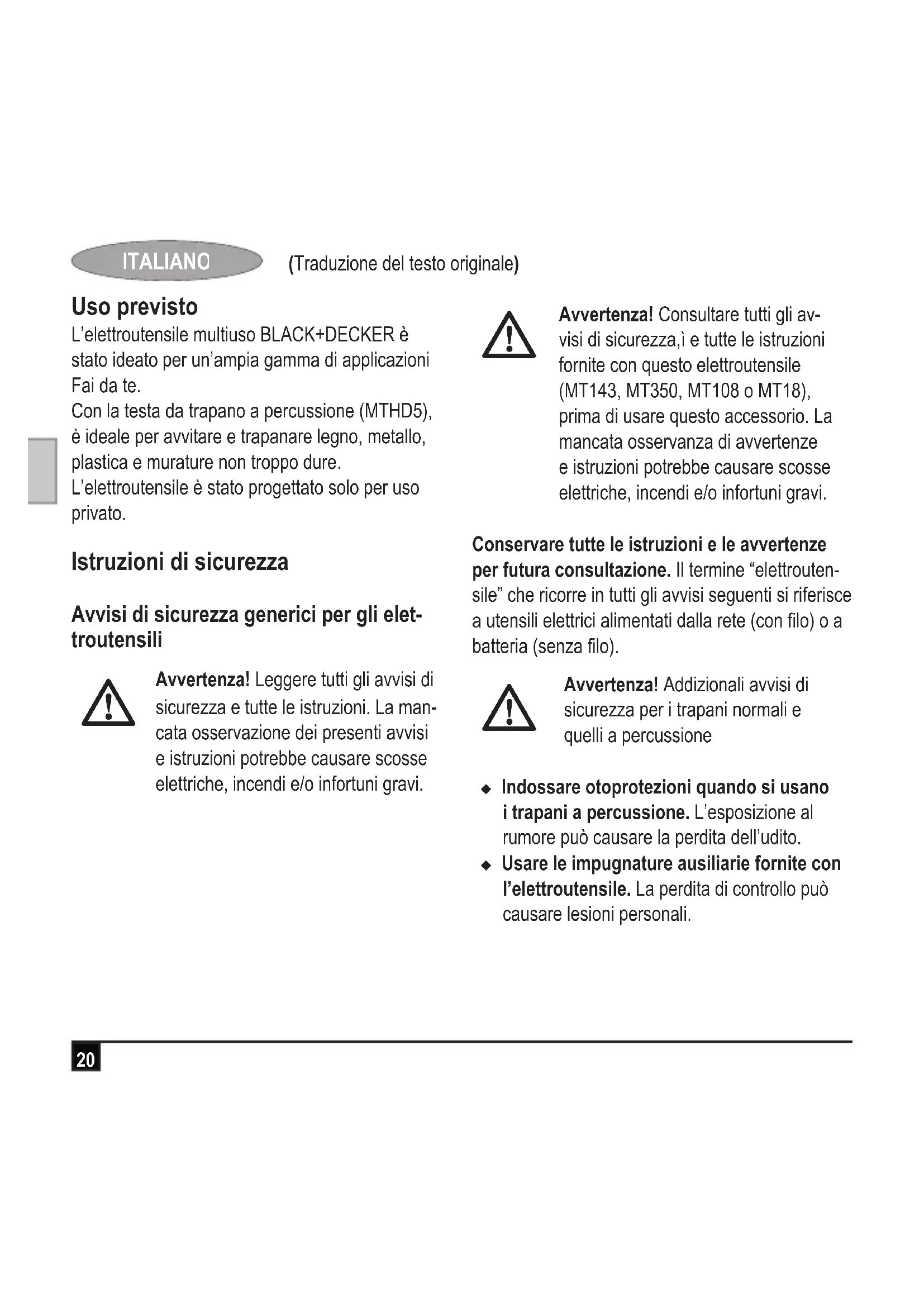

MANUALE UTENTE MTHD5 BLACK & DECKER

Traduzione del testo originale

Uso previsto

L'elettROUTensile multiuso BLACK+DECKER è stato ideato per un'ampia gamma di applicazioni Fai da te.

Con la testa da trapano a percussione (MTHD5), è ideale per avvitare e trapanare legno, metallo, plastica e murature non troppo dure.

L'elettROUTensile è stato progettato solo per uso privato.

Istruzioni di sicurezza

Avvisi di sicurezza generici per gli elettROUTensili

Avverenza! Leggere tutti gli avvisi di sicurezza e tutte le istruzioni. La mancata osservazione dei presenti avvisi e istruzioni potrebbe causare scosse elettriche, incendi e/o infortuni gravi.

Avverenza! Consultare tutti gli avvisi di sicurezza, e tutte le istruzioni fornite con questo elettroutensile (MT143, MT350, MT108 o MT18), prima di usare quello accessorio. La mancata osservanza di avverenze e istruzioni potrebbe causare scosse elettriche, incendi e/o infortuni gravi.

Conservare tutte le istruzioni e le avventenze per futura consulazione. Il termine "eletttroutensile" che ricorre in tutti gli avvisi seguenti si riferisce a utensili elettrici alimentati alla rete (con filo) o a batteria (senza filo).

Avverenza! Addizionali avvisi di sicurezza per i trapani normali e quelli a percussione

Indossare otoprotezioni quando si usano i trapani a percussione. L'esposizione al rumore cui cause la perdita dell'udito.
Usare le impugnature ausiliarie fornite con l'eeltroutensile. La perdita di controllo cui causare lesioni personali.

Tenere l'eeltroutensile afferrando le impugnature isolate se vi è la possibilità che l'accessorio di taglio possa venire a dato di cavi nascosti o del filo di alimentazione. Il dato tra l'accessorio di taglio e un filo "sotto tensione" mette "sotto tensione" le parti metalliche esposte dell'eeltroutensile e potrebbe esporre l'operaore a scosse elettriche.
Tenere l'eeltroutensile afferrando le impugnature isolate se vi è la possibilità che la punta dell'avvitatore possaVenire a dato di cavi nascosti o del filo di alimentazione.il dato tra le punte dell'avvitatore e un filo "sotto tension", mette "sotto tension"anche le parti metalliche es-poste dell'eeltroutensile esponendo I'operatore a scosse elettriche.
Usare morsetti o altri metodi pratici per fissare e sorreggere il pezzo in lavorazione su una base stabile. Un pezzo tenuto in mano o contro il corpo, cui diventare sono stabile e causare la perdita di controllo.
Prima di trapanare pareti, pavimenti o soffitti, controllare l'ubicazione di fili e tubazioni.
Evitare di toccare la punta di una punta del trapano subito durante la trapanatura, dato che potrebbe essere calda.

Questo eletttroutensile non è stato progettato per impiego da parte di persona (o bambini) portatrici di handicap fisici, psichici o sensoriali o che non abbiano la dovuta esperienza o conoscenza, a meno che non siano seguite o opportunamente istruite sul suo impiego da parte di una persona responsable della loro sicurezza. Controllare che i bambini non giochino con l'eletttroutensile.
L'uso previsto è descritto nel presente manuale d'uso. Se questo elettROUTensile viene usato con accessori o per usi diversi da quelli raccomandi nel presente manuale d'uso, si potrebbero verificare lesioni personali e/o danni alle cose.

Caratteristiche (fig. A)

L'elettROUTensile in figura o il modello MT143. Altri elettROUTensili possono essere usati con但这a testa.

Questo elettROUTensile presente alcune o tutte le seguenti caratteristiche.

1. Collare di regolazione coppia
2. Selettore velocità

Montaggio

Avvertenza! Prima dell'assemblaggio, estrarre la batteria dall'elettroutensile.

ITALIANO

(Traduzione del testo originale)

Utilizzo

Avvertenza! Lasciare che l'elettroutensile funzioni al suo ritmo. Non sovraccaricarlo.

Trapanatura di murature (figg. D e E)

Per la trapanatura di murature, regolare il collare di regolazione della coppia (8) sulla posizione di trapanatura con funzione a percussione, allineando il symbolo Trispetto al contrassegno.
Far scorrere il selettore della velocità (10) versus la parte anteriore dell'elettroutensile (seconda marcia).

Note: Per altri funzioni e per le tarature del collare di regolazione della copbia, consultare il manuale fornito con l'electroutensile.

Selettore velocità (fig. E)

Per la trapanatura dell'acciaio e per l'avvitatura, far scorrere il selettore della velocità (10) verso la parte posteriore dell'elettroutensile (prima marcia).
Per la trapanatura di materiali diversi dall'acciaio, far scorrere il selettore della velocità (10) verso la parte anteriore dell'elettroutensile (seconda marcia).

Consigli per un utilizzo ottimale

Trapanatura

Esercitare sempre una pressione leggera in linea retta con la punta da trapano.
Appena prima che la punta esca dal lato opposto del pezzo in lavorazione, diminuire la pressione sull'elettroutensile.
Usare un blocchetto di legno per rinsforzare i pezzi che potrebbero scheggiarsi.
Usare punte a lancia quando si trapano fori di grande dimensioni nel legno.
Usare punte da trapano in acciaio super rapido (HSS) quando si trapana il metallo.
Usare punte da trapano per muratura quando si trapano murature.
Usare un lubricante quando si trabano metalli ad eccezione della ghisa e dell'ottone.
Praticare una tacco con un punteruolo al centro del foro da trapanare per migliorare la precisione.

Avvitatura

Usare sempre la punta di cacciavite di tipo e misura corretti.
Se le viti sono dure da avvitare, versare una piccola quantità di detersivo o sapone per lubrificarle.

Tenere sempre l'electroutensile e la punta del cacciavite in posizione perpendicolare rispetto alla vite.

Accessori

Le prestazioni dell'eletttroutensile dipendono dall'accessorio usato. Gli accessori BLACK+DECKER e Piranha sono stati fabbricati in base a standard qualitativi elevati e sono stati progettati per ottenere le migliorioni prestazioni dall'eletttroutensile. Usando quosti accessori si otterrà il meglio dall'eletttroutensile.

Dati tecnici

		MTHD5 (14.4 V) (H1)	MTHD5 (Max) (H1)
Regime a vuoto min	-1	0-450	0-480
		0-1450	0-1550
Coppia max.	Nm 26	26
Capacità mandrino	mm 10	10
Capacità di trapanatura max.
Acciaio/legno/ muratura	mm	10/25/10	10/25/10
Peso	kg 1.4	1.4

ITALIANO

(Traduzione del testo originale)

Livello di pressione sonora misurato in base a EN 60745:

Pressione sonora (LpA) 86.3 dB(A), incertezza (K) 3 dB(A)

Potenza acustica (LwA) 97.3 dB(A), incertezza (K) 3 dB(A)

Valori totali vibrazioni (somma vettoriale triassiale) in base a EN 60745:

Avvitatura senza funzione a percussione (a, S) < 2.5 m/s2, incertezza (K) 1.5 m/s2

Trapanatura nel metallo (a, D) < 2.5 m/s2, incertezza (K) 1.5 m/s2

Trapanatura a percussione nel calcestruzzo (a, ID) 11.7 m/s2, incertezza (K) 1.5 m/s2

Garanzia

Certa della qualità dei loro prodotti, BLACK+DECKER offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell'Unione Europea e dell'EFTA (European Free Trade Area).

Se un prodotto BLACK+DECKER risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi alla data di acquisto, BLACK+DECKER garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disaggio del cliente a meno che:

il prodotto non sia stato destinato a usi commerciali, professionali o al noleggio;
il prodotto non sia stato usato in modo improprio o scorretto;
il prodotto non abbia subito danni causati da oggetti o sostanze estranee oppure incidenti;
il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall'assistenza BLACK+DECKER.

Per attivare la garanzia è necessario esibire la prova di acquisito al venditore o al tecnico autorizzato. Per individuire il tecnico autorizzato più vicino, rivolgersi alla sede BLACK+DECKER locale, presso il recapito indicate nel presente manuale. Altrimenti, un elenco completo di tutti i tecnici autorizzati BLACK+DECKER e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet all'indirizzo:www.2helpU.com

I clienti che desiderano registrar il nuovo prodotto BLACK+DECKER e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali, sono invitati a visitare il site Webwww.blackanddecker.it. Ulteriori informazioni sul marchio e la gamma di prodotti BLACK+DECKER sono disponibili all'indirizzowww. blackanddecker.it

Dichiarazione di conformità CE DIRTTIVA SUI MACCHINARI

MTHD5

BLACK+DECKER dichiara che i prodotti descritti al paragrafo "Dati tecnici" sono conformi alle segunti normative:

2006/42/CE, EN60745-1, EN60745-2-1, EN60745-2-2

Questi prodotti sono conformi alla Direttiva 2014/30/UE e 2011/65/UE. Per ulteriori informazioni contattare Stanley Europe al segunte indirizzo oppure consultare l'ultima di copertina del manuale.

Il sottoscritto è responsabile della redazione di quello documento technique e rilasciaQLa stà dichiarazione periconto di BLACK+DECKER.

R.Laverick

Engineering Manager

BLACK+DECKER Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

Regno Unito

05/08/2014
