MANUALE UTENTE BDT555KIT BLACK & DECKER

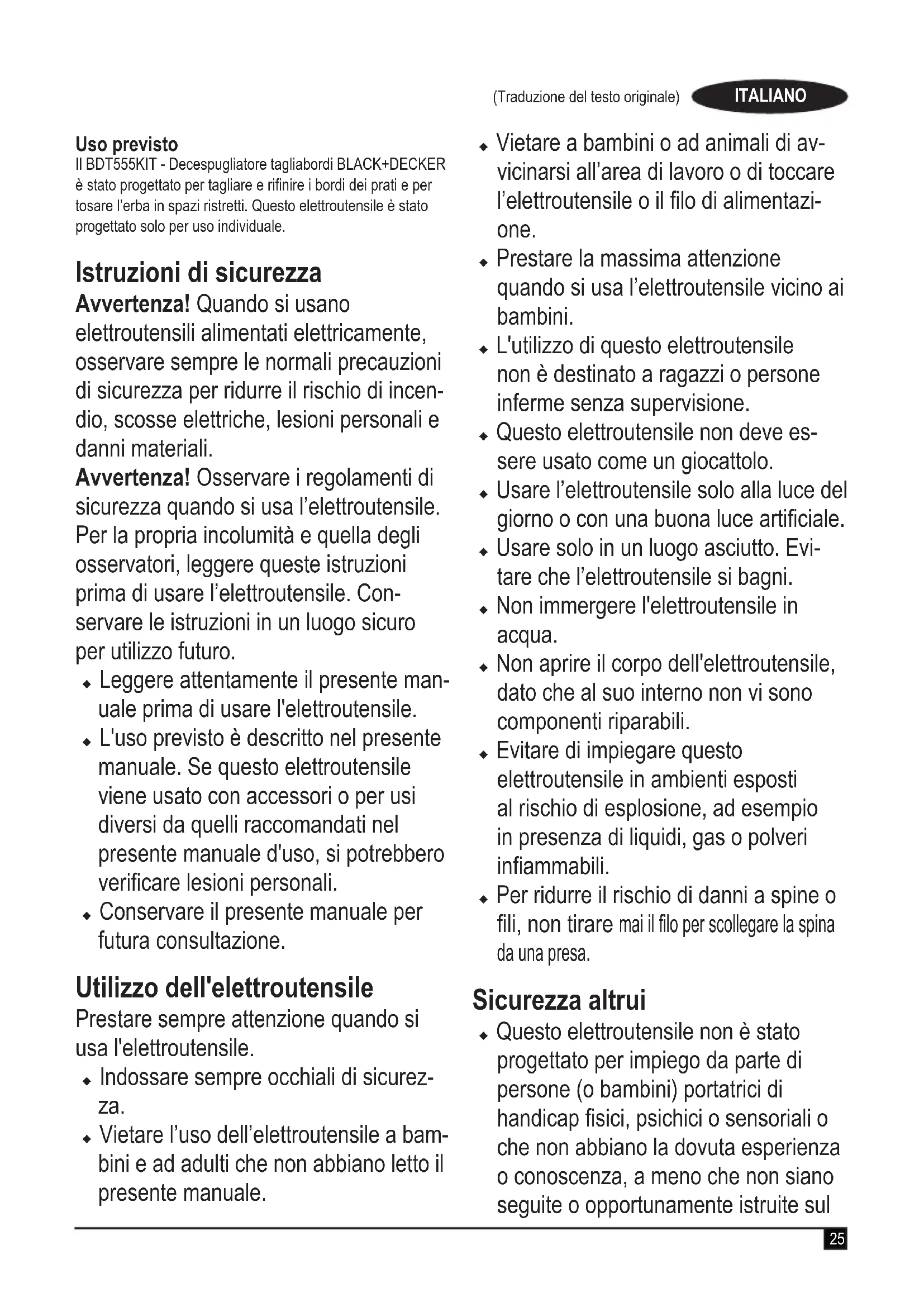

Il BDT555KIT - Decespugliatore tagliabordi BLACK+DECKER è stato progettato per tagliare e rifinire i bordi dei pratici e pes tosare l'erba in spazi ristretti. Questo elettROUTensile è stato progettato solo per uso individuale.

Istruzioni di sicurezza

Avverenza! Quando si usano

elettROUTENSILI alimentati elettricamente, osservare sempre le normali precauzioni di sicurezza per ridurre il rischio di incendio, scosse elettriche, lesioni personali e danni materiali.

Avverenza! Osservare i regolamenti di sicurezza quando si usa l'eletttroutensile. Per la propria incolumità e quella degli osservatori, leggere queste istruzioni prima di usare l'eletttroutensile. Conservare le istruzioni in un luogo sicuro per utilizzo futuro.

Leggere attendamente il presente manu-
uale prima di usare l'eletttroutensile.
L'uso previsto è descritto nel presente manuale. Se questo eletttroutensile viene usato con accessori o per usi diversi da quelli raccomandati nel presente manuale d'uso, si potrebbero verificare lesioni personali.
- Conservare il presente manuale per futura consulazione.

Utilizzo dell'elettroutensile

Prestare sempre attenzione quando si usa l'elettroutensile.

Indossare sempre occhiali di sicurezza.
Vietare l'uso dell'elettroutensile a bambini e ad adulti che non abbiano fatto il presente manuale.

Vietare a bambini o ad animali di avvincinarsi all'area di lavoro o di toccare l'eletttroutensile o il filo di alimentazione.
Prestare la massima attenzione quando si usa l'elettroutensile vicino ai bambini.
L'utilizzo di questo elettroutensile non è destinato a ragazzi o persone infermeenza supervisione.
- Questo eletttroutensile non deve essere usato come un giocattolo.
- Usare l'eeltroutensile solo alla luce del giorno o con una buona luce artificiale.
- Usare solo in un luogo asciutto. Evitare che l'eletttroutensile si bagni.
Non immershigere l'electroutensile in aqua.
Non aprire il corpo dell'eletttroutensile, dato che al suo interno non vi sono componenti riparabili.
Evitare di impiegare quello elettrotensile in ambienti esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri inflammabili.
Per ridurre il rischio di danni a spine o fili, non tirare mai il filo per scollegare la spina da una presa.

Sicurezza altrui

• Questo elettroutensile non è stato progettato per impiego da parte di persona (o bambini) portatrici di handicap fisici, psichici o sensoriali o che non abbiano la dovuta esperenza o conoscenza, a meno che non siano seguite o opportunistamente istruite sul

suo impiego da parte di una persona responsabile della loro sicurezza.

Controllare che i bambini non giochino con l'eeltroutensile.

Rischi residui

Quando si usa l'electrontroutensile, possono emissivi altri rischi residui che possono non essere stati contemplati negli avvisi di sicurezza allegati. Tali rischi possono sorgere a seguito di un uso prolongato o impropriazio, ecc.

Perfino adottando gli appositi regolamenti di sicurezza e utilizzando i dispositivi di sicurezza, certi rischi residui non possono essere evitati. Essi comprehendo:

• Lesioni causate o subite a seguito del contatto con parti rotanti/in movimento.
• Lesioni causate o subite durante la sostituzione di parti, lame o accessori.
  Lesioni causate dall'impiego prolongato di un elettROUTensile. Quando si usa qualiasi elettROUTensile per lunghi periodi, accertarsi di fare regolarmente delle pause.
  Problemi di udito.
  Rischi per la salute causati dall'aspirazione di polvere generata dall'utilizzo dell'elettroutensile (ad esempio quando si lavora con il legno, in modo particolare quello di quercia, faggio o l'MDF.)

Dopo l'impiego

Quando noniene usato, l'elettroutensile deve essere conservato in un luogo asciutto e ben ventilato, fuori alla portata dei bambini.

Gli elettroutensili non devono essere riposti alla portata dei bambini.
Se viene conservato o trasportato in un veicolo, l'elettroutensile deve essere messo nel bagagliazio o legato per evitare che si sposti in caso di cambiamento repentino della velocità o della direzione di marcia.

Ispezione e riparazioni

Prima dell'impiego, controllare che l'eletttroutensile non sia danneggiato e non presenti parti difettose. Controllare che non vi siano parti rotte o altre condizioni che potrebbero avere ripercussioni sulle prestazioni.
Non usare l'eeltroutensile se alcune parti sono danneggiate o difettose.
Far riparare o sostuire le parti danneggiate o difettose da un technician autorizzato.
Non tentare di smontare o sostuire qualsiasi parte ad eccezione di quale specificate nel presente manuale.

Altre precauzioni di sicurezza per i decespugliatori tagliabordi

Avverenza! I fili da taglio continuano a girare dello spegnimento del motore.

Imparare bene i comandi e come usare in modo appropriato l'eletttroutensile.
Prima dell'uso, controllare che il filo di alimentazione e il cavo di prolunga non presentino segni di danni, invecchiamento e usura. Se il filo di alimentazione subisce danni durante l'uso, scollegarlo immediatamente alla

presa di corrente. NON TOCCARE IL FILO DI ALIMENTAZIONE PRIMA DI AVERLO SCOLLEGATO DALLA PRESA DI CORRENTE.

Non usare I'electrontroutsile se i fili di alimentazione sono danneggiati o usurati.
- Indossare scarpe o stivali robusti per proteggere i piedi.
- Indossare calzoni lunghi per protegere le gambe.
Prima di iniziare a usare l'elettroutensile, controllare che lungo il percorso in cui si deve lavorare, non vi siano bastoncini, pietre, fili elettrici e altri ostacoli.
Usare l'eeltroutensile solo in posizione verticale e con il filo da taglio vicino a terra. Non spegnere mai l'eeltroutensile in qualsiasi另一tra posizione.
Spostarsi lentamente quando si usa l'eletttroutensile. Ricordare che l'erba appena tagliata è umida e sdrucciolevole.
Non lavorare su pendii ripidi. Lavorare trasversalmente su di un perdio e mai procedendo verticalmente in su e in giù.
Non attraversare mai strade o sentieri coperti di ghiaia con l'elettroutensile acceso.
Non toccare mai il filo da taglio quando l'eeltroutensile è acceso.
Non appoggiare a terra I'electrontroutsile fino a quando il filo da taglio non si è completamente fermato.

Usare solo il corretto tipo di filo da taglio. Non usare mai filo da taglio in metallo o una lenza.
Prestare attenzione a non toccare la lama di tranciatura del filo.
Prestare attenzione a tenere sempre lontano il filo di alimentazione da quello da taglio. Essere sempre consapevoli di dove si trovava il filo di alimentazione.
- Tenere sempre mani e piedi lontani dal filo da taglio, in modo particolare quando si accende il motore.
Prima di usare l'eletttroutensile e dopo anni impatto, controllare che non vi siano segni di usura o danni e riparare come richiesto.
Non far mai funzionare I'electrontroutensile con le protezioni danneggiate o smontate.
Proteggersi da eventuali lesioni che potrebbero essere causate dai dispositivi montati per la tranciatura di una lunghezza di filo da taglio. Dopao aver srotolato una nuova lunghezza di filo da taglio, riportare sempre l'elettroutensile nella normale posizione di funzionamento prima di accenderlo.
- Verificare sempre che le fessure di ventilazione siano mantenable pulite e prive di impurità.
Non usare il decespugliatore (tagliabordi) se i fili di alimentazione sono danneggiati o usurati.
- Tenere i cavi di prolunga lontano dagli elementi da taglio.

Sicurezza elettrica

Il doppio isolamento di cui è provvisto l'eletttroutensile rende superfluo il filo di terra. Controllare sempre che l'alimentazione corrisponda alla tension individata sulla targhetta dei dati tecnici.

• lIn caso di danneggiamento del filo di alimentazione, è necessario farlo riparare dal fabbricante o presso un centro assistenza BLACK+DECKER autorizzato in modo da evitare eventuali pericoli.
  La sicurezza elettrica può essere ulteriormente aumentoata utilizzando un dispositivo a corrente residua (RCD) ad alta sensibilità (30 mA).

Etichette sull'eletttroutensile

I seguenti symboli di pericolo si trovano sull'apparecchio con il codice della data:

Leggere il manuale prima dell'utilizzo.

Indossare occhiali di sicurezza quando si usa l'eletttroutensile.

Indossare otoprotezioni idonee quando si usa l'elettrotensile.

Estrarre sempre la spina dalla presa prima di ispezionare un filo di alimentazione danneggiato. Fare attenzione a non adoperare il tagliabordi se il filo di alimentazione è danneggiato.

Fare attenzioneagli oggetti lanciatinaria. Tenere gli osservatori lontani alla zona di taglio.

Non esporre l'elettroutensile alla pioggia o a un'umidità intensa.

Pressione sonora garantita in base alla direttiva 2000/14/CE.

Caratteristica

Si indicano di seguito le caratteristiche di cui è dotato quello eletttroutensile.

1. Interruttore di accensione
2. Impugnatura
3. Fermacavo
4. Spina
5. Seconda impugnatura
6. Protezione
7. Alloggiamo bobina
8. Testa
9. Rotella per bordo

Montaggio

Attenzione! Prima di montare l'elettrotensile, assicurarsi che sua spento e scollegato alla presa di corrente.

Montaggio della protezione (fig. A&B)

Svitare la vite alla protezione.
- Tenendo la protezione (6) ad angolo retto rispetto alla testa del tagliabordi (8) farla scorrere in sede fino a quando la linguetta di ritenuta si aggancia. Verificare che le barre di guida (10) sulla protezione (6) siano correttamente allineate alle barre di guida (11) sulla testa del tagliabordi (8). fig. A).
Fissare la protezione (6) con la vite (12).

Attenzione! Non usare mai l'electroutensile perché la protezione montata correttamente.

Montaggio della seconda impugnatura (fig. C)

Premere etenere premuti entrambi i pulsanti (13) sul lato dell'impugnatura.
Far scorrere in sede la seconda impugnatura (5) supra i pulsanti (13).

Attenzione! Accertarsi che i denti sul pulsante siano allineati correttamente nelle fissure dell'impugnatura e che l'impugnatura sa ben salda.

Regolazione della posizione dell'impugnatura secondaria (fig. D)

La seconda impugnatura (5) più essere regolata per fornire l'equilibrio ottimale e il massimo comfort.

Premere il pulsante (13) sul lato sinistro dell'impugnatura.
Ruotare la seconda impugnatura (5) nella posizione desiderata.
Rilasciare il pulsante (13).

Attenzione! Accertarsi che i denti sul pulsante siano allineati correttamente nelle fessure dell'impugnatura e che l'impugnatura sa ben salda.

Regolazione dell'altezza dell'elettroutensile (fig. E)

Questo elettrotensile è dotato di meccanismo telescopico che ne consente la regolazione all'altezza più idonea. Sono possibili varie regolazioni dell'altezza.

Per regolare l'altezza, eseguire quanto descritto di seguito:

scollegare l'elettroutensile dall'alimentazione.
Allentare il collare di regolazione (14) ruotandolo in senso orario.
Estrarre o far rientrare con attenzione il tubo (15) nell'impugnatura (2) fino a ottenere l'altezza desiderata.
Serrare il collare di regolazione (14) ruotandolo in senso antiorario.

Rilascio del filo da taglio

Durante il transito, il filo da taglio è fissato sull'alloggiamento della bobina con del nastro adesivo.

Attenzione! Prima dell'assemblaggio, estrarre la batteria dall'eletttroutensile.

Staccare il nastro adesivo che fissa il filo da taglio sull'alloggiamento della bobina (7).

Collegamento dell'eletttroutensile alla presa di corrente (fig. F)

Collegare la presa femmina di un cavo di prolunga idoneo alla spina (4).
Far passare il cavo (3) nel fermacavo.
Inserire la spina in una presa di corrente.

Per elettroutensili dotati di filo di alimentazione: Accertarsi che il filo di alimentazione sia stato avvolto attorno al fermacavo prima di collegare la spina alla presa di corrente.

Utilizzo

Attenzione! Lasciare che l'eletttroutensile funzioni al suo ritmo. Non sovraccaricarlo.

Regolazione dell'elettrotensile sulla modalità di taglio o di taglio dei bordi (fig. G,H,I&J)

L'electrontensile più essere usato nella modalità di taglio, come illustrato in fig. I, o in quella di taglio dei bordi, per tagliare l'erba sporgente lungo i bordi del prato o delle aiuole, comme illustrato in fig. J.

Modalità di taglio (fig. E, G&I)

Per eseguire il taglio, la testa di taglio deve trovarsi nella posizione illustrata in fig. I. In caso contrario:

scollegare l'eeltroutensile dall'alimentazione.
Allentare il collare di regolazione (14) ruotandolo in senso orario.
Tenendoferma l'impugnatura (2), ruotare la testa (8) in senso orario.
Serrare il collare (14) ruotandolo in senso antiorario.

Nota: la testaoulduotare solo in una direzione.

Modalità di taglio dei bordi (fig. E, H&J)

Per eseguire il taglio dei bordi, la testa del tagliabordi deve trovarsi nella posizione illustrata in fig. J. In caso contrario:

scollegare I'eeltroutensile dall'alimentazione.
Allentare il collare di regolazione (14) ruotandolo in senso orario.
Tenendoferma l'impugnatura (2),ruotare la testa (8) in senso antiorario.
Serrare il collare (14) ruotandolo in senso antiorario.

Nota: la testa puo ruotare solo in una direzione.

Accensione e spegnimento

Per accendere I'eleltroutensile, premere la leva a grilletto (1).
Per spegnere I'elettroutensile, rilasciare la leva a grilletto.

Attenzione! Non tentare mai di bloccare una leva a grilletto su acceso.

Consigli per un utilizzo ottimale

In generale

Per ottener i migliori risultati di taglio, tosare l'erba solo quando è asciutta.

Taglio

Tenere I'eletttroutensile cosi come indicato in fig. I.
Far oscillare con attenzione il tagliabordi da un lato all'altro.
Quando si taglia l'erba lunga, procedere in stadi partendo dalle punte. Eseguire dei tagli di piccolaentities.
Tenere l'elettroutensile lontano da oggetti duri e da piante delicate.
Il filo da taglio si usura più rapidamente e deve essere alimentato più di frequente se la tosatura è eseguita lungo marciapiedi o altre superfici abrasive oppure se si stanno tagliando erbace folte.
Se l'elettroutensile comincia a funzionare lentamente, ridurre il carico.

Bordatura

Si otterranno i migliori risultati quando si tagliano bordi alto più di 50 mm.

Non utilizzato l'eeltroutensile per creare i bordi. Farlo usingo una vanga per bordi.
Manovrare I'elettROUTensile spingendolo sulla ruota (9) cosi come illustrato in fig. J.
Per eseguire un taglio più rav vicinato, inclinare legger-mente l'eletttroutensile.

Montaggio di una nuova bobina del filo da taglio (fig. K)

Le bobine del filo da taglio di ricambio sono reperibili presso il rivenditore BLACK+DECKER (n. A6481).

Scollegare l'elettroutensile alla presa di corrente.
Tenere premute le linguette (16) e staccare il coperchio della bobina (17) dal relativo alloggiamento (7).
Estrarre la bobina vuota (18) dal relativo alloggiamento.
Eliminare sporcizia ed erba dal coperchio e dall'alloggiamento della bobina.
- Prerende una nuova bobina e calzarla sul tronchetto nell'alloggiamento della bobina. Ruotare leggermente la bobina fino a quando è installata.
Sganciare l'estremita del filo da taglio e infrilarla nell'occhiello (19). Il filo dovrebbe sporgere 11 cm circa dal coperchio della bobina.
Allineare le linguette (16) sul coperchio della bobina alle sfinestrature (20) nel relativo alloggiamo.
Premere il coperchio sull'alloggiamento della bobina sino a quando si aggancia saldamente in sede.

Attenzione! Se i fili da taglio sporgono或者其他 lalama di tranciatura (21), tagliarli in modo che raggiungano appena la lama.

Avvolgimento di un nuovo filo da taglio su una bobina vuota (fig. L,M&N)

É possible avolgere un nuovo filo da taglio su una bobina vuota.

Le confezioni di filo da taglio di ricambio sono reperibili presso il rivenditore BLACK+DECKER (n. cat. A6170 (25 m), A6171 (40 m)).

Estrarre la bobina vuota dall'elettROUTensile come descripto in precedenza.
Rimuovere il filo da taglio rimanente alla bobina.
Far passare 2 cm di filo da taglio nel foro (22) nella bobina come illustrato (fig. L).
Piegare il filo da taglio e agganciarlo nella fessura a "L" (23).
- Avvolgere il filo da taglio sulla bobina nella direzione della freccia. Accertarsi che il filo sia avvolto in modo accurato e a strati. Non incrociarlo (fig. N).
Quando il filo da taglio avvolto raggiunge le gole (24), tagliarlo. Lasciare che il filo sporga 11 cm circa alla bobina e tenervi sopra un dito per bloccarlo in sede (fig. M).
Procedure come detrito in precedenza per montare la bobina nell'eletttroutensile.

Attenzione! Usare solo il corretto tipo di filo da taglio BLACK+DECKER.

Ricerca guasti

Se l'elettroutensile non dovesse funzionare correttamente, seguire le istruzioni riportate di seguito. Se non è comunque possibile risolverve il problema, rivolgersi al tecnico BLACK+DECKER di zona.

Avvertenza! Prima di continuare, scollegare l'eletttroutensile alla presa di corrente.

L'electroutensile funziona lentamente

Controllare che l'alloggiamento della bobina possa ruotare liberamente. Pulirlo con attenzione se necessario.
Controllare che il filo da taglio non sporga più di 11 cm dall'alloggiamento della bobina. In caso affermativo, tagliarlo in modo che raggiunga appena la lama di tranciatura del filo da taglio.

Se I'alimentazione automatica del filo non funziona

Tenere premute le linguette e staccare il coperchio della bobina dall'alloggiamento.
Tirare il filo da taglio sono a quando sporge 11 cm dall'alloggiamento. Se sulla bobina è rimasta una quantità insufficiente di filo da taglio, montarne una nuova come detritto in precedenza.
Allineare le linguette sul coperchio della bobina alle sfinestrature nell'alloggiamento.
Premere il coperchio sull'alloggamento fino a quando si aggancia saldamente in sede.
Se il filo da taglio sporge或者其他 la lama di tranciatura, tagliarlo in modo che raggiunga appena la lama.

Se l'alimentazione automatica del filo continua a non funzionare, oppure se la bobina è inceppata, provare uno dei seguenti suggerimenti:

Pulire con attenzione il coperchio e l'alloggiamento della bobina.
Rimuovere la bobina e controllare che la leva possa muoversi liberamente.
Rimuovere la bobina e srotolare il filo da taglio e quando avvolgerlo in modo ordinato come descripto in precedenza. Sostituire la bobina come da istruzioni.

Manutenzione

Questo apparecchio/eletttroutensile BLACK+DECKER con oswana filo è stato progettato per funzionare a lungo con una manutenzione minima. Per ottenere prestazioni sempre soddisfacenti occorre ave cure dell'eletttroutensile/apparecchio e sottomorlo a pulitura periodica.

Il caricabatterie non richiede nessuna manutenzione salvo una regolare pulitura.

Attenzione! Prima di eseguire interventi di manutenzione su elettrotensili con o alla filo, procedere come descritto di seguito.

Spagnere e scollegare l'apparecchio/elettroutensile alla presa di corrente.
Oppure spagnere ed estrarre la batteria se l'apparecchio/ eletttroutensile è dotato di battery pack a parte.
Oppure scaricare completeness la batteria se è di tipo integrale e quando spegnerlo.

Scollegare il caricabatterie alla presa di corrente prima di pulirlo. Il caricabatterie non richiede nessuna manutenzione salvo una regolare pulitura.
Pulire regolarmente le prese di ventilazione dell'elettroutensile/apparecchio e del caricabatterie con un pennello o con un panno morbido e asciutto.
Il vano del motore deve essere pulito regolarmente con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi.
Pulire regolarmente il filo da taglio e la bobina con un pennello o un panno morbido e asciutto.
Usare regolarmente un raschietto non affiliato per eliminare erba e sporcizia nella parte inferiore della protezione.

Protezione dell'ambiente

Raccolta differenziata. I prodotti e le batterie contrassegnati con questo significolo non devono essere smaltiti con i rifiuti domestici normali.

I prodotti e le batterie contengono materiali che possono essere recuperati o riciclati, riducendo la richiesta di materie prime. Riciclare i prodotti elettrici e le batterie seconde le disposzioni locali. Ulteriori informazioni sono disponibili all'indirizzo www.2helpU.com.

Dati tecnici

		BDT555KIT Type 1
Tensione in ingresso	\( V_{AC} \)	230
Potenza assorbita	W	550
Regime a vuoto	\( min^{-1} \)	7500
Peso	kg	2.5

Livello di pressione sonora:

Pressione sonora (LwA) 80 dB(A), incertezza (K) 1.0 dB(A)

Potenza acustica (LwA) 94.8 dB(A), incertezza (K) 1.0 dB(A)

Valori totali vibrazioni (somma vettoriale triassiale) in base a EN 786:

Valore emissioni vibrazioni (a1) 3.8 m/s2, incertezza (K) 1.5 m/s2

Dichiarazione di conformità CE

BDT555KIT - Decespugliatore tagliabordi

Black & Decker dichiara che quosti prodotti descritti al paragrafo "Dati tecnici" sono conformi a:

EN60335-1:2012+A11:2014, EN50636-2-91:2014

2000/14/EC, Lawn Trimmer, L ≤ 50 cm, Annex VI DEKRA

Certification B.V. Meander 1051 / P.O. box 5185 6525 MJ

ARNHEM / 6802 ED ARNHEM, Netherlands
Notified Body ID No.: 0344

Livello di potenza acustica in base a 2000/14/CE (Articolo 12, Allegato III, L ≤ 50 cm):

L_WA (pressione sonora misurata) 94.8 dB(A) uncertainty (K) = 1.0 dB(A)

L_WA (pressione sonora garantita) 95 dB(A)

Questi prodotti sono conformi alla Direttiva 2006/42/EC, 2014/108/UE e 2011/65/UE.

Per ulteriori informazioni, contattare Black & Decker al seguente indirizzo oppure consultare l'ultima di copertina del manuale.

Il sottoscritto è responsabile della redazione di quello documento technique e rilascia但这a dichiarazione periconto di Black & Decker.

R.Laverick

Engineering Manager

Bath Road, Slough,

Berkshire, SL1 3YD

United Kingdom

27/11/2018

Garanzia

Black & Decker è certa della qualità dei propri prodotti e offre ai consumatori una garanzia di 24 mesi alla data di acquisto. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida sui territori degli Stati membri dell'Unione Europea o dell'EFTA (Associazione europea di libero scambio).

Per attivare la garanzia, la richiesta di intervento e riparazione in garanzia deve essere effettuata in accordo con i Termini e condizioni Black & Decker e sare necessario presentare la prova di acquisto al venditore o all'agente di riparazione autorizzato. I Termini e condizioni della garanzia Black & Decker di 2 anni e la sede dell'agente di riparazione autorizzato più vicino sono consultabili su Internet all'indirizzo www.2helpU.com oppure è possibile contattare l'ufficio Black & Decker di zona all'indirizzo indicato in quello manuale.

Visitare il nostro sito www.blackanddecker.it per registrar il prodotto Black & Decker appena acquistato e ricevere gli aggiornamenti su nuovi prodotti e offerte speciali.

Beoogd gebruik
