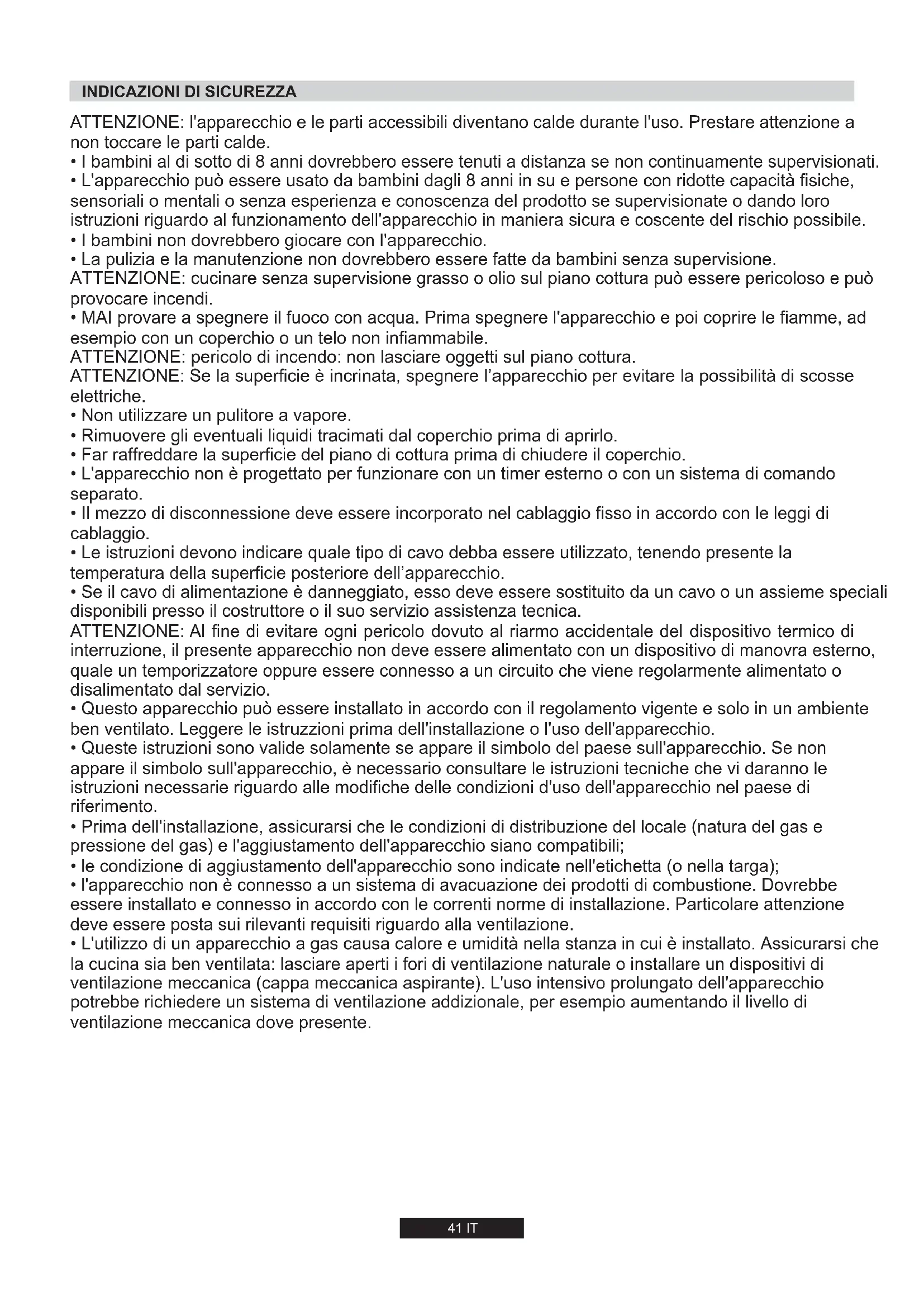

INDICAZIONI DI SICUREZZA

ATTENZIONE: l'apparecchio e le parti accessibili divertano calde durante l'uso. Prestareattenzione a non toccare le parti calde.

I bambini al di sotto di 8 anni dovrebbero essere tenuti a distance se non continuamente supervisionati.
- L'apparecchio può essere usato da bambini dagli 8 anni in su e persone con ridotte capacità fisiche, sensoriali o mentali oswana esperienza e conoscenza del prodotto se supervisionate o dando loro istruzioni riguardo al funzionamento dell'apparecchio in maniera sicura e coscente del rischio possibile.
- I bambini non dovrebbero giocare con l'apparecchio.
- La pulizia e la manutenzione non dovrebbero essere fatte da bambinienza supervisione.

ATTENZIONE: cucinare senza supervisione grasso o olio sul piano cottura cui assere pericoloso e cui provocare incendi.

• MAI provare a spegnere il fuoco con acqua. Prima spegnere l'apparecchio e poi coprire le fiamme, ad esempio con un coperchio o un telo non infiammabile.

ATTENZIONE: pericolodi incendo: non lasciare oggetti sul piano cottura.

ATTENZIONE: Se la superficie è incrinata, spegnere l'apparecchio per evitare la possibilità di scosse elettriche.

• Non utilizzato un pulitore a vapore.
• Rimuovere gli eventuali liquidi tracimati dal coperchio prima di aprirlo.
• Far raffreddare la superficie del piano di cottura prima di chiudere il coperchio.
• L'apparecchio non è progettato per funzionare con un timer esterno o con un sistema di lavoro separato.
• Il mezzo di disconnessione deve essere incorporen lo cabaggio fisso in accordo con le leggi di cabaggio.
• Le istruzioni devono indicare quale tipo di cavo debba essere utilizzato, tenendo presente la temperatura della superficie posteriore dell'apparecchio.
• Se il cavo di alimentazione è danneggiato,esso devese essere sostituito da un cavo o un assieme speciali disponibili presso il costruttore o il suo servizio assistenza tecnica.

ATTENZIONE: Al fine di evitare agli pericololo dovuto al riarmo accidentale del dispositivo termico di interruzione, il presente apparecchio non deve essere alimentato con un dispositivo di manovra esterno, quale un temporizzatore oppure essere connesso a un circuito che viene regolarmente alimentato o disalimentato dal servizio.

• Questo apparecchio può essere installato in accordo con il regolamento vigente e solo in un ambiente ben ventilato. Leggere le istruzioni prima dell'installazione o l'uso dell'apparecchio.
• Queste istruzioni sono valide solamente se appare il symbolo del paese sull'apparecchio. Se non appare il symbolo sull'apparecchio, è necessario consultare le istruzioni tecniche che vi daranno le istruzioni necessarie riguardo alle modifiche delle condizioni d'uso dell'apparecchio nel paese di riferimento.
• Prima dell'installazione, assicurarsi che le condizioni di distribuzione del locale (natura del gas e pressione del gas) e l'aggiustamento dell'apparecchio siano compatibili;
• le condizione di aggiustamento dell'apparecchio sono indicate nell'etichetta (o nella targa);
• l'apparecchio non è connesso a unsystema di avacuatione dei prodotti di combustione. Dovrebbe essere installato e connesso in accordo con le correnti norme di installatione. Particolare attenzione devese sone sui rilevanti requisiti riguardo alla ventilazione.
• L'utilizzo di un appearecchio a gas causa calore e umidità nella stanza in cui è installato. Assicurarsi che la cucina sia ben ventilata: lasciare aperti i fori di ventilazione naturale o installare un dispositivi di ventilazione meccanica (cappa meccanica aspirante). L'uso intensivo prolongato dell'apparecchio potrebbe richiedere unsystema di ventilazione addizionale, per esempio augmentando il livello di ventilazione meccanica dove presente.

1. ISTRUZIONI PER L'INSTALLATORE

INSTALLARE UN ELETTRODOMESTICO PUO ESSERE UN'OPERAZIONE COMPLICATA CHE, SE NON ESEGUITA CORRETTAMENTE, PUO COMPROMETTERE SERIAMENTE LA SICUREZZA DELL'UTENTE. E PER QUESTA RAGIONE CHE L'OPERAZIONE DEV'ESSERE CONDOTTA DA PERSONALE PROFESSIONALMENTE QUALIFICATO CHE TENGA PRESENTE LE NORME VIGENTI. NEL CASO IN CUI QUESTO AVVISO VENGA IGNORATO E L'INSTALLAZIONE VENGA ESEGUITA DA PERSONALE NON QUALIFICATO, IL PRODUTTORE DECLINA OGNI RESPONSABILITA PER OGNI PROBLEMATECNICO DEL PRODOTTO SIA IN CASO DI DANNI A COSE O PERSONE SIA IN ASSENZADI ESSI.

1.1 INSTALLAZIONE.

Il plano cottura può essere Installato in qualsiasi top che sua resistente ad una temperatura di 100^ e abbia uno spessore di 25-45 mm. La dimensione del vano di Inserimento del plano cottura è molto在一 Figura 2.

Qualora Il plano venga Incassato In modo che sul suo lato sinistro o destro ci sua的一些, la distanza non dev'essere Inferiore a 15 cm (vedere Figura 4); quando la distanza tra la parete posteriore e Il plano deve essere di almeno 5,5 cm.

La distanza tra Il plano cottura e qualsiasi altri appeareccchio sopra diesso (es. una cappa) non deve essere Inferiore a 70~cm (Figura 4).

Qualora sotto Il plano cottura vi sua un vano accessibile bisogna predisporre un parete di divisione In materiale Isolante (legno o slmili) (Figura 3).

Importante - Il diagramma In figura 1在哪来？
applicato il signillante.

Il piano cottura è fissato grazie a morsetti di supporto agganciati alla base.

Se un piano cottura da 60 cm è posizionato sopra un fornò non equipaggiato con unsystema di raffreddamento a ventola si raccomanda di predisporre delle aperture che assicurino una corretta circolazione d'aria.

La dimensione di queste aperture deve essere di almeno 300~cm^2 e posizionate come in .Figura 5

Quando un piano cottura da 75 cm viene posizionato sopra un forno, la parte posteriore delve essere raffreddata ad aria.

1.2 LOCAZIONI CONSIGLiate.

Questo apparecchio può essere installato in accordo con il regolamento vigente e solo in un ambiente ben ventilato. Leggere le istruzioni prima dell'installazione o l'uso dell'apparecchio.

Un piano gas produce umidità e calore nell'area in cui è installato. Per questa ragione bisogna garantire una Buona ventilazione siatramite passaggio di aria naturale sia grazie all'installazione di una cappa d'aspirazione. Un uso intensivo e prolongato dell'apparecchio richiede una ventilazione maggiore, come l'apertura di una finestra o aumento la velocità di ventole di raffreddamento, se possible. Se non vi è la possibilità di installare una cappa, un aspiratore più essere installato su una parete esterna o su una finestra affinché ci siano delle correnti d'aria nell'area.

Una ventola elettrica è in grado di assicurare unchio d'aria completinga nella cucina 3-5 volte agli ora. L'installatore dovrà seguire gli standard nazionali pertinenti.

2.1. CONNECTION ELETTRICA

Controllare i dati sulla placca segnaletica, situata sotto l'unità, per assicurarsi che il collegamento elettrico sia corretto. Prima della connessione, controllare l'impianto di messa a terra. Per legge, quest'apparecchio deve averre la messa a terra. Se esta operazione noniene eseguita, il produttore non sare responsabile di eventuali danni occorsi a persona o proprietà. Se non è gli applicata una spina, aplicarne una appropriata come indicato sulla placca segnaletica. Il cavo di messa a terra è di color verde/giallo. La spina deve essere posizionata in modo tale che sua sempre accessibile. Qualora il piano cottura sia connesso direttamente all'alimentazione principale, bisognerà predisporreanche un salvavita. Se il cavo di alimentazione è danneggiato dovrè essere sostituito da personale qualificato in modo da prevenir qualsiasi potenziale rischio.

Il cavo di messa a terra (di color verde/giallo) deve essere più lungo di almeno 10mm rispetto ai cavi neutro e fase. La sezione del cavo usato deve essere delle giuste dimensioni in base all'assorbimento dell'apparecchio.

Si prega di controllare la placca segnaletica per i dettagli riguardanti la potenza dell'aparecchio e assicurare che il cavo di connessione sia dei tipi 3 × 0.75 ~mm^2 H05 V2V2-F.

Alimentazione principale	FASE	F	Cavo Marrone
	TERRA		Cavo Verde/Giallo
	NEUTRA	N	Cavo Blu

Il mezzo di disconnessione delve essere incorp.orato nel cablaggio fisso in accordo con le leggi di cablaggio.

Per il collegamento diretto alla rete, è necessario prevedere un dispositivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, conformmente alle regole di installatione.

2.2. CONNECTION GAS

Queste istruzioni sono per personale qualificato, l'installazione dell'apparecchio deve seguire le direttive standard nazionali. (Solo per U.K.: per legge l'installazione deve essere commissionata ad un operatore "Corgi")

Qualsiasi operazione deve essere svolta staccando la corrente elettrica.

La placca segnaletica sotto il piano cottura在哪 il tipo di gas con cui bisogna allacciare l'apparecchio. La connessione all'alimentazione gas principale delve essere apportata dopo aver controllato che sua regolata in base al tipo di gas previsto dall'apparecchio. Se non è regolata correttamente guardare le istruzioni nei paragrafi seguenti per cancellare le impostazioni gas.

Per il gas liquido GPL usare dei regolatori di pressione che siano conformi con gli standard nazionali.

Usare solo tubazioni, guarnizioni e sigillanti che siano conformi con gli standard nazionali.

Per alcuni modelli viene fornito in dotazione una raccordo conico, comme attrezzzatura per l'installazione, nei paesi dove è obbligatorio per legge; in formula 8iene molto como riconoscere i diversi tipi di raccordi (CY=cilindrico, CO=conico). In qualsiasi caso la parte cilindrica del raccordo sera connessa al piano cottura.

Quando la connessione del piano all'alimentazione gas verra effettuata utilizzando manicotti flessibili assicurarsi che la distanza massima coperta dal tubo non superi 2 metri.

Il tubo flessibile deve essere sistematico in modo tale che non possa entrare in contatto con parti mobile dell'unità abitativa (ad esempio un cassetto) e non passiattraverso alcuno spazio che sia suscettibile a congestionamento.

Per prevenir qualsiasi danno al piano seguire l'installazione segundo esta sequenza (Figura 6):

1) Come illustrato, assemblare le parti in sequenza:

A: 1/2Adattatore cilindrico maschio

B: 12 Sigillante

C: 1/2 Adattatore gas femmina conico-cilindrico o cilindrico-cilindrico

2) Stringere le giunture con la chiave inglese, ricordando di detettere le tubature in posizione.

3) Attaccare l'elemento C all'alimentazione gas usando tubi di rame o manicotti flessibili in acciaio.

IMPORTANTE: eseguire un ultimo controlo con una soluzione a base di sapone per controllare che le tubature non perdano. Non usare mai una flamma. Inoltre assicurarsi che il manicotto flessibile non venga aicontatto con una parte mobile della cucina (es. cassetto) e che non sia situato dove possa essere danneggiato.

Attenzione: se si avverte odore di gas in vicinanza dell'apparecchio spegnere l'alimentazione e chiamare il technician. Non cercare un'eventuale perdita con una fiamma.

2.3 ADATTARE IL PIANO COTTURA CON. DIVERSI TIPI DI GAS

Per adattare il piano cottura all'uso di diversi tipi di gas, seguire le seguenti istruzioni:
- rimuovere le griglie e i bruciatori
- insere una chiave esagonale a tubo (7 mm) dentro il supporto bruciatore ()Figura 7
- svitare l'inietatore e sostituirlo con uno compatibile con il tipo di gas che verrà utilizzato (vedere la tabella tipi di gas).

2. REGOLARE IL MINIMO DELLA FIAMMA4.

Dopo aver acceso i brucitori, girare la manopola del gas sul minimo quando rimuovere la manopola (puo esere rimossa con una leggera pressione).

L'apparecchio può essere usato da bambini dagli 8 anni in su e persone con ridotte disponibile, sensoriali o mentali oswana esperienza e conoscenzo del prodotto se supervisionate o dando loro istruzioni riguardo al funzionamento dell'apparecchio in maniera sicura e coscente del rischio possibile.

Usare una piccola estermità come un cacciavite per regolare la vite come migliorato in Figura 9. Girando la vite in senso orario si riduce il flusso di gas, viceversa in senso antiorario si augmente il flusso - Usate quosti aggiustamenti per ottener una fiamma approximativamente di 3/4 mm di lunghezza dopodiché riposizione ripośzionale la manopola. Nel caso in cui l'alimentazione sia di tipo GPL - la vite per regolare la fiamma ideale deve essere ruotata (in senso orario) verso fine corsa.

Una volta che si è impostata la nuova regolazione, sostituire la vecchia placca segnaletica sull'apparecchio con una adatta al tipo di alimentazione gas che è stata installata.

3. USO DEL PIANO - ISTRUZIONI UTENTE

Quest'apparecchio deve essere utilizzato solo per gli scopi con cui è stato pensato, qualiasi sono utilizzato più essere considerato improprio e quindi pericoloso. Il produttore non è responsabile per qualiasi danno o perdita dovuti ad un uso inappropriato.

Questo apparecchio non è pensato per essere usato da persona (inclusi bambini) con handicap fisici, sensoriali o capità mentali limitate, con mancanza di esperienza e conoscenza, a meno che non siano supervisionati o struiti all'uso dell'apparechio da una persona responsable della loro incolumnità.

I bambini devono essere supervisionati per assicurare che non giochino con l'apparecchio.

Per l'accensione basta premere e girare la manopola sul significolo di accensione.

Ilsystemadiaccensionepartiragenerando scintille.Quando la fiamma si e accesa,tenere premuta la manopola per 5/6 secondidopodicheregolare la potenza.

Se non c'é corrente elettrica, accendere la fiamma con un fiammifero. Se il bruciatore non si accende entro 3 secondi girare la manopola sulla posizione 0, attendere un minuto e ripetere l'opération.

ATTENZIONE:

Prima di accendere il gas assicurarsi che i bruciatori e i rispetti coperchi siano al loroaggio.

AVVISIGENERICI:

Per risultati miglior, la dimensione delle pentole delve seguire la dimensione del bruciatore come migliorato qui a seguito. Tabella A.

Tipo di bruciatore	Ø/ (cm)	Potenza (kW)	G20/20 mbar (Metano)	G30/28-30 mbar (LPG)
A Ausiliario	12 - 18	1,00	95 l/h	73 g/h
SR Semi rapido	18 - 24	1,75	167 l/h	127 g/h
R Rapido	24 - 26	2,50	238 l/h	182 g/h
UR Ultra rapido	24 - 28	3,50	333 l/h	255 g/h
QC Quadrpla corona	24 - 28	4,00	381 l/h	291 g/h

Tabella A

Per contentitori più piccoli il bruciatore gas può essere regolato in modo che la fiamma non superi la pase della pentola. Recipienti con una base concava o convessa non sono nelle usati.

ATTENZIONE: se un bruciatore si spegne accidentalemente, riportare la monopola sulla posizione spenta e non tentare di riaccenderlo prima che sia passato 1 minuto.

Se col passare del tempo il rubinetto del gas si indurisce è necessario lubrificarlo.

Questo tipo di operazione deve essere eseguita da personale qualificato.

4. MANUTENZIONE E PULIZIA

Prima di pulire il piano cottura, assicurarsi che l'apparecchio si sa raffreddato.

La pulizia e la manutenzione non dovrebbero essere fatto da bambini perché alla supervisione.

Rimuovere la spina dalla presa corrente o (se connessa direttamente all'alimentazione generale)togliere la corrente dall'impianto generale. Non usare sostanze abrasive, detergenti corrosivi, agenti sbiancanti o acidi. Evitare ogni tipo di acido o sostanza alcalina (limone, aceto, etc.) per pulire le parti smaltate, laccate o in acciao inox.

Quando bisogna pulire le parti smaltate, laccate o cromate, usare acqua calda con sapone o un detergente non corrosivo. Per l'acciao antimacchia useare una soluzione appropriata.

I brucitori possono essere puliti con acqua e sapone. Per ripristinare la loro brillantezza originale, usare un comune prodotto di pulizia per superfici in acciaio. Dopo averli puliti, asciugarli e ricollocarli al loroippo.

E importante che i brucatori vengano riposizionati correttamente. Griglie cromatee brucitori

Le griglie cromate e i brucitori tendono a divertare scuri con l'uso.
Questo è un fenomeno normale ed inevitable, che tuttavia non compromette assolutamente il buon funzionamento del piano cottura.
In agli caso sono disponibili, presso i centri servizio post vendita, i pezzi di ricambio.

5. RIPRISTINO

Prima di contattare un technician del Centro Assistenza si prega di controlling:

• Che la spina sua ben inserta e collegata;
• Che l'alimetazione gas non sia difettosa.

Se il malfunzionamento non è identificabile:

spegnere l'apparecchio - non manometterlo - e chiamare il Centro Assistenza.

6. RISPETTO DELL'AMBIENTE

Questo appearecchio è contrassegnato in conformità alla Direttiva europea 2012/19/EU sulle appearechiata elettriche ed elettroniche (WEEE). I WEEE contengono via le sostanze inquinanti (che possono provocare consequences negative sull'ambiente) che componenti di base (che possono essere riutilizzati). è importante che i WEEE siano soggetti a rattamenti specifici, per rimuovere e smaltire correttamente tutti gli inquinanti e recuperare e riciclare tutti i materiali.

I singoli possono giocare un ruolo importante nell'assicurare che i WEEE non diventino un problema ambientale; è essenzionale seguire alcune regole di base:

I WEEE non devono essere trattati come rifiuti domestici.
- I WEEE devono essere portati ai puniti di raccolta apposti gestiti dal comune o da società registrate. In molti Paesi, per i WEEE grandi, potrebbe essere presente la raccolta domestica.
- Quando si acquista un nuovo appearecchio, quello vecchio potrebbe essere restituito al rivenditore che delve acquisirlo Gratisamente su base singola, sempre che l'apparecchio sia del tipo equivalente e abbia le stesse funzioni di quello acquistato.

Dichiarazione di conformità: quello apparacchio, nelle parti progettate per venire a contatto con cibi, è conforme con le regolamentazioni espresse nelle direttive EEC 89/109.

L'electrodomestico se conforme alla Direttiva Europea 2009/142/CE (GAD) e a partir dal 21/04/2018 con il regolamento GAR (Gas Appliances Regulation)2016/426.

Apponendo la marcatura ci su dato prodotto, dichiariamo, sotto la nostra responsabilità, di ottemperare a tutti i requisiti relativi alla tutela di sicurezza, salute e ambiente previsti dalla legislazione europea in essere per dato prodotto.

// produttore non si rende responsablee per alcuna imprecisione dovuta a errorsi di stampa o trascrizione contenti nel librettto. Ci riserviamo il diritto di apportare modifiche al prodotto qualora sua necessario, inclusi i consumi, alla compensettere le caratteristiche inerenti la sicurezza del funzionamento.

Tabella 1

PIANI COTTURA DA INCASSO
Bruciatore	1	1	2	3	2
	4 gasQC / R / SR / AUX	4 gasR / 2 SR / AUX	5 gasQC / 2R / SR / AUX	4 gasQC / R / SR / AUX	5 gasUR / 2R / SR / AUX
Nome prodotto	S67 / HBGPL2X	S67 / HBGPL2X	S67 / HBGPL2X	S67 / HBGPL2X	S67 / HBGPL2X
Dispositivo sicurezza fiamma	Si	Si	Si	Si	Si
Auxiliario (A 50 mm)Ø	1	1	1	1	1
Quadrupla corona (QC 135 mm)Ø	1	-	1	1	-
Ultra rapido (UR 110 mm)Ø	-	-	-	-	1
Semirapido (SR 75 mm)Ø	1	2	1	1	1
Rapido (R 1 mm)Ø 0 0	1	1	2	1	1
Tipologia di gas e potenza installata
Potenza	9.25 kW	7.00 kW	11.75 kW	9.25 kW	11.25 kW
G 20/20 mbar (metano)	881 L/h	666 L/h	1119 L/h	881 L/h	1071 L/h
G 30/28-30 mbar (LPG)	673 g/h	509 g/h	854 g/h	673 g/h	818 g/h
Classe di installmente	3	3	3	3	3
Voltaggio / Frequenza (V / Hz)	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz
Potenza elettrica in ingresso	15 W	15 W	15 W	15 W	15 W
Iniezione elettrica	Si	Si	Si	Si	Si
Dimensione prodotto (mm)	595 x 510	595 x 510	745 x 510	745 x 510	745 x 510
