Ürün Tipi	Ankastre Gazlı Ocak
Marka	Dominox
Model	DHC 604 4G AN E
Cihaz Boyutları (G x D)	595 x 510 mm
Bek Sayısı	4 (1 yardımcı, 1 yarı hızlı, 1 hızlı, 1 dörtlü taç)
Toplam Güç	9,25 kW
Elektrik Beslemesi	220-240 V ~ 50/60 Hz, 15 W
Uyumlu Gaz Tipi	Doğalgaz (G20/20 mbar) veya bütan/propan (G30/28-30 mbar)
Güvenlik	Her bek için termokupl, entegre elektronik ateşleme
Kurulum	Ankastre, gaz ve elektrik bağlantısı yetkili teknisyen tarafından yapılmalıdır
Ankastre Ölçüleri	Kılavuzdaki şemaya bakın (yaklaşık 560 x 490 mm)
Tabla Malzemesi	Paslanmaz çelik veya emaye (versiyona göre)
Bakım ve Temizlik	Sabunlu suyla temizleyin, aşındırıcı ve buharlı temizleyicilerden kaçının
Yedek Parçalar	Enjektörler, bekler, ızgaralar, kapaklar serviste mevcuttur
Onarılabilirlik	Onarımlar yalnızca yetkili teknisyen tarafından yapılmalıdır
Kurulum Sınıfı	Sınıf 3 (baca bağlantısı olmayan cihaz)
Çevre Koruma	WEEE uyumlu, kullanım ömrü sonunda geri dönüşüm

Sık sorulan sorular - DHC 604 4G AN E Dominox

Dominox DHC 604 4G AN E ocakta hangi gaz tipi kullanılır?

Cihaz doğalgaz (G20, 20 mbar) veya bütan/propan (G30, 28-30 mbar) ile uyumludur. Fabrika ayarını kontrol etmek için bilgi etiketine bakın.

Ocak başka bir gaz tipine nasıl dönüştürülür?

Enjektörleri yeni gaza uygun olanlarla değiştirin (kılavuzdaki tabloya bakın), ardından ayar vidasıyla alevi minimuma ayarlayın. Verilen enjektör kitini kullanın.

Bir bek yanmazsa ne yapmalı?

Gaz beslemesinin açık olduğundan ve beklerin doğru yerleştirildiğinden emin olun. Elektronik ateşleme kıvılcım üretir. Hiçbir şey olmazsa, tekrar denemeden önce 5 saniye bekleyin. Sorun devam ederse teknik servise başvurun.

Bekler ve ocak tablası nasıl temizlenir?

Sıcak sabunlu su ve yumuşak bir bezle temizleyin. Asla buharlı temizleyici, aşındırıcı veya korozif ürünler kullanmayın. Bekler yeniden takılmadan önce kurutulmalıdır.

Bek alevi neden düzensiz?

Bunun nedeni tıkalı veya yanlış yerleştirilmiş bekler olabilir. Bek deliklerini bir iğne ile temizleyin. Kapakların yerinde olduğundan emin olun.

Ocağı fırının üstüne kurabilir miyim?

Evet, fırının teğetsel havalandırmaya sahip olması (75 cm tabla için) veya havalandırma açıklıklarının bulunması (60 cm tabla için) şartıyla. Kılavuzda belirtilen minimum mesafelere uyun.

Gaz kaçağı durumunda ne yapmalı?

Gaz beslemesini hemen kesin, elektrikli cihaz kullanmayın, pencereleri açın ve yetkili bir uzmana başvurun. Asla alevle kaçak aramayın.

Alev minimuma nasıl ayarlanır?

Beki yakın, düğmeyi minimum konumuna çevirin, düğmeyi çıkarın ve 3-4 mm alev elde etmek için ayar vidasını (şema 9) ayarlayın. Düğmeyi geri takın.

Ocak ilk yakıldığında gaz kokusu yayıyor, bu normal mi?

Evet, ilk kullanımlarda üretim kalıntılarının yanması nedeniyle hafif bir koku hissedilmesi normaldir. Odayı havalandırın. Koku devam ederse bağlantıları kontrol edin.

Yedek parçalar nereden bulunur?

Yedek parçalar (enjektörler, bekler, ızgaralar vb.) Dominox servisinden veya yetkili satıcılardan temin edilebilir. Yalnızca orijinal parçalar kullanın.

KULLANIM KILAVUZU DHC 604 4G AN E Dominox

Güvenlik Talimatları 29

1. Kurulum Talimatları 30 1.1. Ankastre Montaj 30 1.2. Uygun Yer Tespiti 30 2.1. Elektrik Bağlantısı 30 2.2. Gaz Bağlantısı 30 2.3. Ocağın Farklı Gaz Türlerine Uyarlanması 31 2.4. Minimum Alevin Ayarlanması 31 3. Ocak Kullanımı Kullanım Talimatları 31 3.1. Gazlı Ocak Gözlerinin Kullanımı 31 4. Bakım Ve Temizlik 31 5. Satış Sonrası Servis. 31
2. Çevrenin Korunması 32

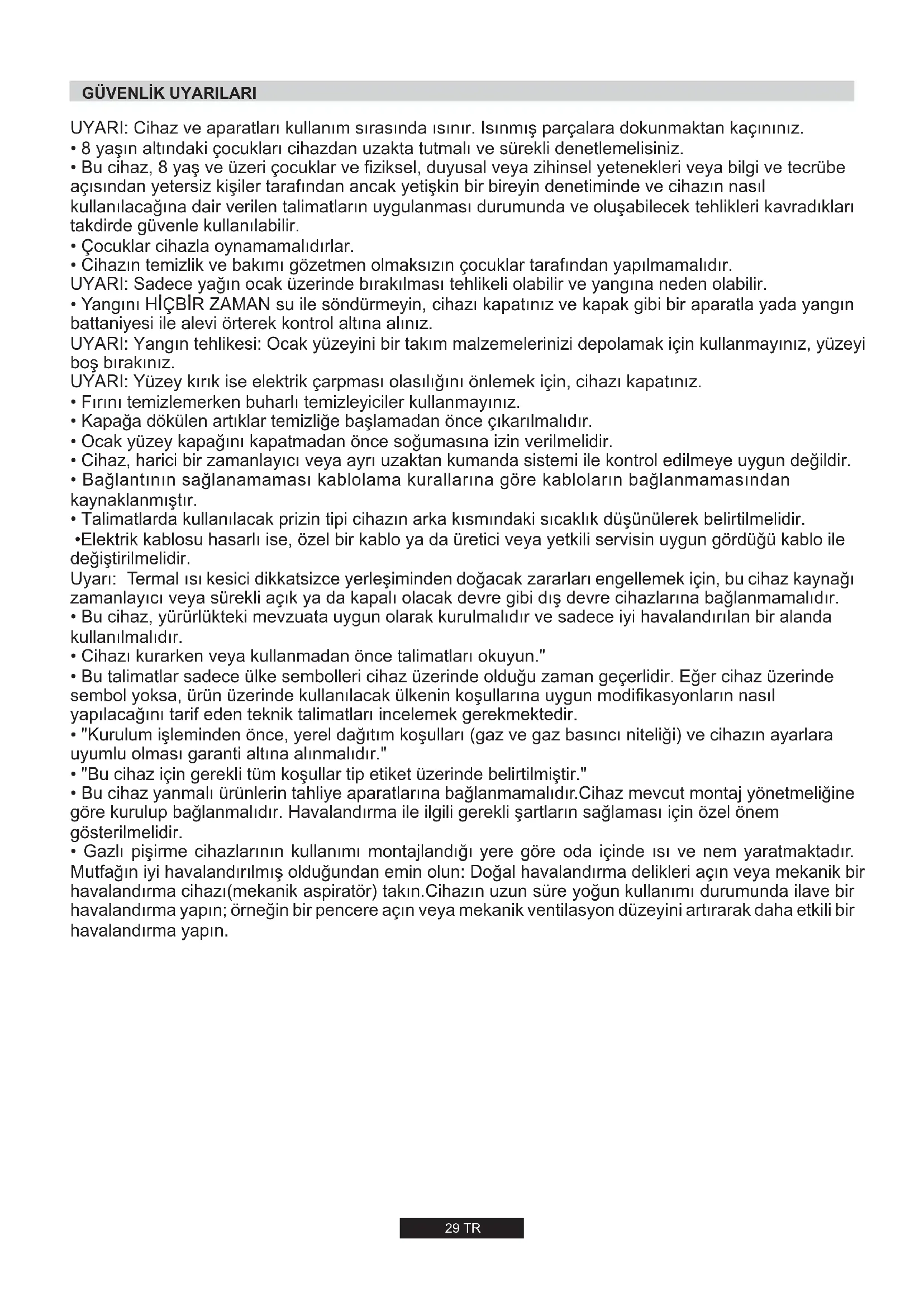

Güvenlik Talimatları 37

1. Kurulum Ve Bağlantı 38 1.1. Kurulum 38 1.2. Uygun Yer 38

UYARI: Cihaz ve aparatları kullanım sırasında ısınır. Isınmış parçalara dokunmaktan kaçının.

• 8 yaşın altındaki çocukları cihazdan uzakta tutmalı ve sürekli denetlemelisiniz.
• Bu cihaz, 8 yaş ve üzeri ve fiziksel, duyusal veya zihinsel yetenekleri veya bilgi ve tecrübe açısından yetersiz kişiler tarafından ancak yetişkin bir bireyin denetiminde ve cihazın nasıl kullanılacağına dair verilen talimatları uygulaması durumunda ve oluşabilecek tehlikeleri kavradıkları takdirde güvenle kullanılabilir.
• Çocuklar cihazla oynamamalıdırlar. Cihazın temizlik ve bakımı gözetmen olmaksızın çocuklar tarafından yapılmamalıdır. UYARI: Sadece yağın ocak üzerinde bırakılması tehlikeli olabilir ve yangına neden olabilir.
• Yangını HİÇBİR ZAMAN su ile söndürmeyin, cihazı kapatınız ve kapak gibi bir aparatla ya da yangın battaniyesi ile alevi örterek kontrol altına alınız. UYARI: Yangın tehlikesi: Ocak yüzeyini bir takım malzemelerinizi depolamak için kullanmayınız, yüzeyi boş bırakınız. UYARI: Yüzey kırık ile elektrik çarpması olasılığını önlemek için, cihazı kapatınız.
• Fırını temizlerken buharlı temizleyiciler kullanmayınız.
• Kapağa dökülen artıklar temizliğe başlamadan önce çıkarılmalıdır.
• Ocak yüzey kapağını kapatmadan önce soğumasına izin verilmelidir. Cihaz, harici bir zamanlayıcı veya ayrı uzaktan kumanda sistemi ile kontrol edilmeye uygun değildir.
• Bağlantının sağlanamaması, kablolama kurallarına göre kabloların bağlanmamasından kaynaklanmıştır.
• Talimatlarda kullanılacak prizin tipi, cihazın arka kısmındaki sıcaklık düşünülerek belirtilmelidir.
• Elektrik kablosu hasarlı ise, özel bir kablo ya da üretici veya yetkili servisin uygun gördüğü kablo ile değiştirilmelidir. Uyarı: Termal ısı kesici dikkatsizce yerleştirilmesinden doğacak zararları engellemek için, bu cihaz kaynağı zamanlayıcı veya sürekli açık ya da kapalı olacak devre gibi dış devre cihazlarına bağlanmamalıdır.
• Bu cihaz, yürürlükteki mevzuata uygun olarak kurulmalıdır ve sadece iyi havalandırılan bir alanda kullanılmalıdır. Cihazı kurarken veya kullanmadan önce talimatları okuyun.
• Bu talimatlar sadece ülke sembolü cihaz üzerinde olduğu zaman geçerlidir. Eğer cihaz üzerinde sembol yoksa, ürünün kullanılacağı ülkenin koşullarına uygun modifikasyonların nasıl yapılacağını tarif eden teknik talimatları incelemek gerekmektedir. Kurulum işleminden önce, yerel dağıtım koşulları (gaz ve gaz basıncı niteliği) ve cihazın ayarları uyumlu olması garanti altına alınmalıdır. Bu cihaz için gerekli tüm koşullar tip etiketi üzerinde belirtilmiştir.
• Bu cihaz yanmalı ürünlerin tahliye aparatlarına bağlanmamalıdır. Cihaz mevcut montaj yönetmeliğine göre kurulup bağlanmalıdır. Havalandırma ile ilgili gerekli şartların sağlanması için özel önem gösterilmelidir. Gazlı pişirme cihazlarının kullanımı, montajlandığı yere göre oda içinde is ve nem yaratmaktadır. Mutfağın iyi havalandırılmış olduğundan emin olun: Doğal havalandırma delikleri açın veya mekanik bir havalandırma cihazı (mekanik aspiratör) takın. Cihazın uzun süre yoğun kullanım durumunda ilave bir havalandırma yapın; örneğin bir pencere açın veya mekanik ventilasyon düzeyini artırarak daha etkili bir havalandırma yapın.

1. KURULUM TALİMATLARI

EVDE KULLANIMA YÖNELİK BİR CİHAZIN KURULUMU, DOĞRU ŞEKİLDE YAPILMAZSA MÜŞTERİNİN GÜVENLİĞİNİ CİDDİ BİÇİMDE ETKİLEYEBİLECEK KARMAŞIK BİR İŞLEM OLABİLİR. BU NEDENLE, BU İŞLEM MESLEKİ YETERLİLİĞE SAHİP BİR KİŞİ TARAFINDAN, YÜRÜRLÜKTEKİ TEKNİK MEVZUATA UYGUN OLARAK GERÇEKLEŞTİRİLMELİDİR. BU ÖNERİNİN GÖZARDI EDİLMESİ VE KURULUMUN YETKİSİZ BİR KİŞİ TARAFINDAN YAPILMASI DURUMUNDA ÜRETİCİ, İSTER ÜRÜNLERİN, İSTER KİŞİLERİN ZARAR GÖRMESİYLE SONUÇLANSIN, ÜRÜNÜN HİÇBİR TEKNİK ARIZASINDA SORUMLULUK KABUL ETMEZ.

1.1. ANKASRE MONTAJ

Ocak 100°C sıcaklığa dayanıklı ve 25-45 mm kalınlıkta bir tezgah içine yerleştirilebilir. Tezgah içinde oluşturulacak bölmenin boyları Şekil 2'de verilmiştir.

Ocak bir kabinin yanına yerleştirilecekse, ocak ile kabin arasındaki mesafe en az 15 cm olmalıdır (Şekil 4'e bakın); ocak ile arkasındaki duvar arasındaki mesafe de en az 5.5 cm olmalıdır.

Ocak ile diğer herhangi bir ünite veya cihaz (örn. hava tahliye aspiratörü) arasındaki mesafe 70 cm'den az olmamalıdır (Şekil 4). Ankastre ocak ile aşağıdaki boşluk arasında erişilebilir bir mesafe olduğunda, izole bir malzemeden yapılmış bir bölme duvarı yerleştirilmelidir (ahşap malzeme veya benzeri bir başka malzeme) (Şekil 3).

Önemli: Şekil 1'deki diyagram, dolgu malzemesinin nasıl uygulanacağını göstermektedir.

Ocak ünitesi, ünite kenarındaki delikler kullanılarak sabitleme kelepçeleriyle yerleştirilir.

60 cm'lik ocak, soğutucu sistemi olmayan bir fırının üzerine yerleştirilecekse, hava sirkülasyonunun sağlanması için ankastre mobilyada hava çıkışlarının oluşturulması tavsiye edilir. Bu hava delikleri en az 300 cm² olmalıdır ve şekilde gösterildiği gibi yerleştirilmelidir.

Ankastre fırının üzerine 75 cm'lik bir ocak yerleştirilecekse, fırının fan soğutucusu olmalıdır.

1.2. UYGUN YER TESPİTİ

Bu cihaz, yürürlükteki mevzuata uygun olarak kurulmalıdır ve sadece iyi havalandırılan bir alanda kullanılmalıdır. Cihazı kurarken veya kullanmadan önce talimatları okuyun.

Gazla çalışan bir pişirme cihazı, monte edildiği mekanda ısı ve nem üretimine yol açar. Bu nedenle, tüm doğal hava yollarını açık tutarak veya bir davlumbaz aspiratörü kullanarak havalandırma sağlamalısınız. Cihazın yoğun ve uzun süreli kullanımı, pencereyi açmak gibi ilave havalandırmayı veya varsa elektrikli soğutucunun hızını artırmayı gerektirebilir.

Aspiratör kurulamıyorsa, mekanda hava çıkışı olduğu sürece, duvarın veya pencerenin dışına bir elektrikli soğutucu yerleştirilmelidir. Elektrikli soğutucu, saatte 3-5 kez havayı tamamen sirküle edebilecek kapasitede olmalıdır. Montaj uzmanı ilgili ulusal standartları izlemelidir.

2.1. ELEKTRİK BAĞLANTISI

Ünitenin dışına yerleştirilmiş olan değer plakasındaki verilerin, güç kaynağının giriş voltajı değerlerine uygun olduğunu kontrol edin. Bağlantı öncesinde, topraklama sistemini kontrol edin. Kanun gereği, bu cihaz topraklanmalıdır. Bu düzenlemeye uyulmadığı takdirde, üretici kişilere veya mülkiyete verilecek zararlardan sorumlu olmayacaktır. Fiş henüz takılmadıysa, değer plakasında gösterilen yüke uygun bir fiş takınız. Topraklama teli sarı/yeşil renklidir. Fiş her zaman erişilebilir durumda olmalıdır.

Ocağın doğrudan bir elektrik kaynağına bağlandığı yerde, bir devre kesici (şalter) tesis edilmelidir.

Güç kaynağı kablosu zarar görürse, potansiyel bir riski önlemek için ehliyetli bir mühendis tarafından değiştirilmelidir. Topraklama kablosu (yeşil veya sarı renkli) aktif ve nötr kablolardan en az 10 mm daha uzun olmalıdır.

Kullanılan kablo kesiti, ocağın çektiği elektriğe göre uygun ölçülerde olmalıdır.

Lütfen güç bilgileri için değer plakasını kontrol edin ve güç kaynağı kablosunun 3x0.75mm² H05V2V2-F tipinde olmasını sağlayın.

Ana Güç Kaynaji	AKTIF	L	Kahverendi Kablo
	TOPRAK		Yesil/Sari Kablo
	NOTR	N	Mavi Kablo

Bağlantının sağlanamaması, kablolama kurallarına göre kabloların bağlanmamasından kaynaklanmıştır. Eğer ocak, kablo veya fiş bağlantısına sahip değilse veya diğer bir deyişle aşırı voltaj kategorisi şartları altında bütün kutuplar ana şebeke bağlantısından ayrılma durumu varsa, yönergelerce belirlenen kablolama kurallarına uygun bağlantı sağlanmalıdır.

2.2. GAZ BAĞLANTISI

Bu talimatlar sadece ehliyet sahibi uzman personel için hazırlanmıştır. Ekipmanın kurulumu, geçerli ulusal standartlara uygun olmalıdır.

Tüm işlemler elektrik bağlantısı kesilmiş durumda yapılmalıdır. Ocak üzerindeki değer plakası, ocakla birlikte kullanılması tasarlanmış olan gaz türünü göstermektedir. Ana gaz kaynağına veya gaz tüpüne yapılan bağlantı, cihazın verilecek gaz türüne ayarlandığı kontrol edildikten sonra gerçekleştirilmelidir.

Doğru şekilde ayarlanmamışsa, gaz ayarını değiştirmek için aşağıdaki paragraflardaki talimatlara bakın.

Likit gaz için (tüp gaz), geçerli ulusal standartlara uyumlu olan basınç regülatörleri kullanın.

Sadece ulusal standartlara uyumlu boru, pul veya conta pulu kullanın.

Bazı modeller için, konik bağlantı tipinin zorunlu olduğu ülkelerde, montaj için konik bir bağlantı verilmektedir; Resim 8'de farklı bağlantı türlerinin nasıl tanınacağı anlatılmaktadır (CY = silindirik, CO = konik). Her tür durumda, bağlantının konik parçası ocağa bağlanmalıdır.

Ocağı gaz kaynağına esnek hortumlarla bağlayacaksanız, lütfen hortumun kaplayacağı maksimum mesafenin 2 metreyi geçmemesini temin edin.

Esnek hortum, ocağın yerleştirildiği mobilyanın çekmece gibi hareketli parçalarına temas etmeyecek şekilde monte edilmeli ve tıkanıklık yaratabilecek hassas bölümlerden geçmemelidir.

Ocağın herhangi bir şekilde zarar görmesinin önüne geçmek için, lütfen aşağıdaki adımları sırayla takip ederek montaj işlemini gerçekleştirin (Resim 6).

1) Gösterildiği şekilde, parçaları sırayla birleştirin: A: 1/2 Erkek Adaptör Silindirik, B: 1/2 Conta, C: 1/2 Dişi Gaz Adaptörü Konik-Silindirik veya Silindirik-Silindirik.

2) Boruları pozisyona sokmak için, anahtarlarla bağlantı yerlerini sıkın.

3) Sert bakır boru veya esnek çelik boru kullanarak ana gaz kaynağına C rakorunu takın.

ÖNEMLİ: Sabunlu bir çözelti yardımıyla son kez borularda sızıntı olup olmadığını kontrol edin. Asla alev kullanmayın. Ayrıca esnek boruyu, kabinin hareket eden bir parçasıyla (örn. çekmece) temas etmeyecek şekilde ayarlayın veya borunun zarar görebilecek bir konumda olmamasını temin edin.

Uyarı: Bu cihazın yanında herhangi bir gaz kokusu aldığınız zaman, cihaza giden gaz kaynağını kapatın ve doğrudan mühendisi arayın. Sızıntıyı tespit etmek için çıplak ateş kullanmayın.

2.3. OCAĞIN FARKLI GAZ TÜRLERİNE UYARLANMASI

Ocağı farklı gaz türleriyle birlikte kullanmak için, aşağıdaki talimatları gerçekleştirin.

• Izgaraları ve ocak gözlerini çıkarın.
• Ocak gözü destekçisini bir altıgen anahtar (7mm) kullanarak çıkarın (Şekil 7).
• Enjektörü çıkarın ve kullanılacak olan gaz türü için uygun olan yeni enjektörü takın (gaz türleri tablosuna bakın).

2.4. MİNİMUM ALEVİN AYARLANMASI

Ocak gözlerini yaktıktan sonra, kontrol düğmesini kısık ayara getirin ve sonra da düğmeyi yerinden çıkarın (hafifçe bastırmak suretiyle kolayca çıkarılabilir).

Küçük bir «Terminal» tipi tornavida kullanarak, ayar vidası Şekil 9'da gösterildiği gibi ayarlanabilir. Vidayı saat yönüne çevirirseniz, gaz akışını azaltırsınız, saat yönünün tersine çevirirseniz, akışı artırırsınız - yaklaşık 3-4 mm uzunlukta bir alev seviyesi ayarlayın ve daha sonra kontrol düğmesini tekrar yerine takın.

Gaz kaynağı LPG ise (tüp gaz) - boş alevi ayarlama vidası, uzaktaki stop noktasına kadar (saat yönünde) döndürülmelidir.

Yeni gaz ayarlamasını yaptığınızda, cihazınızın üzerindeki eski gaz değer plakasını, yeni ayarladığınız gaz türüne uygun olan değer plakasıyla (ocakla birlikte teslim edilmiştir) değiştirin.

3. OCAK KULLANIMI KULLANIM TALİMATLARI

Bu cihaz sadece evde yemek pişirmek için tasarlanmıştır ve bu amaçla kullanılmalıdır. Diğer kullanım türleri sakıncalı olup tehlikeli durumlara neden olabilir. Üretici uygunsuz ve sakıncalı kullanımlardan kaynaklanan zarar ve ziyandan sorumlu olmayacaktır.

3.1. GAZLI OCAK GÖZLERİNİN KULLANIMI

Ocağın gözlerini yakmak için, ateş kaynağını gözün yakınında tutun, kontrol düğmesine bastırın ve saat yönüne çevirin.

Ocak birkaç günlüğüne kullanılmadıysa, yakmadan önce birkaç saniye bekleyin, böylece borularda mevcut olan havanın tahliye olması sağlanmış olacaktır.

Elektronik tutuşturma sistemi olan cihazlar için, aşağıdaki işlemleri gerçekleştirin.

• Düğmeye basın ve tutuşturma sembolüne kadar saat yönünün tersine çevirin.
• Ateşleme butonuna basarak ocak gözünü yakın.

Otomatik çakmağı olan ocaklar için, sadece düğmeye basın ve tutuşturma sembolüne kadar çevirin.

Ateşleme sistemi, gaz vanasına basıldığı sürece kıvılcım çıkarmaya devam edecektir.

Ocak gözü 5 saniye içerisinde yanmazsa, düğmeyi 0 konumuna getirin ve işlemi tekrarlayın.

Güvenlik vanasına sahip modellerde (ateş kazayla söndüğünde gaz akışını kesen modeller), ocak gözü yukarıda anlatılan şekilde yakılır; fakat yakma sonrasında düğme 5 veya 6 saniye boyunca basılı tutulmalıdır.

DİKKAT:

Gaz ocağını açmadan önce, ocak gözlerinin ve ocak gözü kapaklarının yerlerine yerleştirildiğinden emin olun.

GENEL TAVSİYELER

En iyi sonuçları almak için, düz tabanlı tencerelerin ölçüleri aşağıdaki şekilde gaz ocağı gözü ölçülerine uygun olmalıdır: Tablo A.

Ocak Gözü Türü	Ø Tava/Tencere (cm)	Güç(kW)	G20/20 mbar(Methane)	G30/28-30 mbar(LPG)
A Yarıncı Ocak Gözü	12 - 18	1,00	95 l/h	73 g/h
SR Yarı Hizli Ocak Gözleri	18 - 24	1,75	167 l/h	127 g/h
R Hzlı Ocak Gözü	24 - 26	2,50	238 l/h	182 g/h
UR Ultra Hzlı Ocak Gözleri	24 - 28	3,50	333 l/h	255 g/h
QC Çift Halkalı Ocak Gözleri	24 - 28	4,00	381 l/h	291 g/h

Tablo A

Daha küçük kaplar için, gaz ocağı gözlerinin, alevin tavanın tabanını aşmayacak şekilde ayarlanması gerekir. Konkav veya konveks tabanlı kaplar kullanılmamalıdır.

UYARI: Ocak yanlışlıkla söndürülürse, düğmeyi kapalı (off) konuma getirin ve tekrar yakmadan önce en az 1 dakika bekleyin.

Zaman içerisinde, gaz vanaları açılıp kapatılırken sertleşirse, yağlanmaları gerekir.

Bu işlem sadece ehliyetli Bakım Mühendisleri tarafından yapılmalıdır.

4. BAKIM VE TEMİZLİK

Ocağı temizlemeden önce, cihazın soğutulmasını sağlayın. Fişi prizden çekin veya (direkt bağlıysa) güç kaynağını kapatın.

Cihazın temizlik ve bakımı gözetmen olmaksızın çocuklar tarafından yapılmamalıdır.

Asla, zımpara, yıpratıcı deterjan, ağartıcı veya asit ürünü kullanmayın. Emaye kaplı, vernikli veya paslanmaz çelik bölümlerin üzerine asit veya alkalin madde (limon suyu, sirke, vb.) dökmeyin.

Emaye kaplı, vernikli veya krom yüzeyleri temizlerken, sıcak sabunlu su veya aşındırıcı olmayan deterjanlar kullanın. Paslanmaz Çelik için, uygun bir temizleme solüsyonu kullanın.

Ocak gözleri sabunlu suyla temizlenebilir. Orijinal parlaklıklarını muhafaza etmek için, evsel bir paslanmaz çelik temizleyici kullanın. Temizleme işlemi sonunda, ocak gözlerini kurutun ve yerine takın. Ocak gözlerinin doğru yerleştirilmesi önemlidir.

Krom ızgara ve ocak gözleri

Krom ızgaralar ve ocak gözleri kullanıldıkça kararma eğilimi gösterirler. Bu durum normaldir ve kaçınılmazdır ama ocağın işlevselliğini tamamen tehlikeye atmaz.

Herhangi bir durumda, satış sonrası servis merkezimizden yedek parçaları alabilirsiniz.

5. SATIŞ SONRASI SERVİS

Bir Servis Teknisyeni çağırmadan önce, lütfen aşağıdaki kontrolleri yapın:

- gaz doğru şekilde takılmış ve yerine oturmuş; - gaz kaynağı hatalı değil.

Arıza belirlenemiyorsa:

cihazın kapağını kurcalamayın ve Satış Sonrası Servis Merkezini arayın.

6. ÇEVRENİN KORUNMASI

Bu cihaz, Atık Elektrikli ve Elektronik Cihazlar (AEEE) hakkındaki 2012/19/EU Avrupa Birliği Yönergesine uygun biçimde işaretlenmiştir.

AEEE, hem kirletici maddeleri (bunlar çevre üzerinde olumsuz etkilere neden olabilir) hem de temel bileşenleri (bunlar yeniden kullanılabilir) içerir. Tüm kirleticilerin düzgün bir şekilde bertaraf edilmesi ve atılması ve tüm malzemelerin geri kazanılıp

dönüştürülmesi için AEEE'nin özel işlemlere tabi tutulması önemlidir.

Kişiler, AEEE'nin bir çevre sorununa dönüşmemesini sağlamakta önemli bir rol üstlenir; bazı basit kuralların izlenmesi gerekir:

- AEEE'lere ev atıkları olarak davranılmamalıdır. - AEEE'ler, belediye veya kayıtlı şirketler tarafından yönetilen ilgili toplama noktalarına teslim edilmelidir. Pek çok ülkede, büyük AEEE'ler için evden toplama hizmeti verilir. - Yeni bir cihaz satın aldığınızda, eskisi satıcıya verilebilir ve satıcı yeni teslim ettiği cihaz başına bir adet olmak üzere ücretsiz olarak bu cihazı teslim alabilir, bunun için alınacak ekipmanın teslim edilen ekipman ile aynı türden ve aynı fonksiyonlara sahip olması gerekir.

Uygunluk Beyanı: Bu ekipman, gıdalarla temas ettiği parçalarda, 89/109 sayılı EEC Direktifinde öngörülen düzenlemelere uygundur. Cihaz, 2009/142/EC (GAD) Avrupa Yönergesi ve 21/04/2018 itibariyle 2016/426 (GAR) Gaz Yakan Cihazlar Yönetmeliği ile uyumludur.

CE işareti ile bu cihazın, Avrupa direktiflerine uygunluğunun ve yasa tarafından belirlenmiş güvenlik, sağlık ve çevresel gerekliliklerin yerine getirilmesinin bize ait olduğunu kabul ediyoruz.

Üretici bu broşürde bulunan basım veya kopyalama hatasından kaynaklanan herhangi bir eksiklikten sorumlu olmayacaktır. Güvenlik veya işlevle ilgili özelliklere zarar vermeden tüketici istekleri dahil olmak üzere ürünlerde gerektiğinde değişiklik yapma hakkımız mahfuzdur.

Tablo 1

ANKASTRE OCAKLAR
Gazlı Oçak Gözü	1	1	2	3	2
	4 gazQC / R / SR / AUX	4 gazR / 2 SR / AUX	5 gazQC / 2R / SR / AUX	4 gazQC / R / SR / AUX	5 gazUR / 2R / SR / AUX
Tür / referans	S67 / HBGPL2X	S67 / HBGPL2X	S67 / HBGPL2X	S67 / HBGPL2X	S67 / HBGPL2X
Gaz Emniyeti	EVET	EVET	EVET	EVET	EVET
Yarıdağı Oçak Gözü (A ø 50 mm)	1	1	1	1	1
Çift Halkalı Oçak Gözlere (OQ ø 135 mm)	1	-	1	1	-
Ultra Hzı L'ocak Gözlere (UR ø 110 mm)	-	-	-	-	1
Yarı Hzı L'ocak Gözü (SR ø 75 mm)	1	2	1	1	1
Hzı L'ocak Gözü (R ø 100 mm)	1	1	2	1	1
Kurulumu Yapilanan Gaz Türü/Elektrik :
Güç	9.25 kW	7.00 kW	11.75 kW	9.25 kW	11.25 kW
G 20/20 mbar	881 L/h	666 L/h	1119 L/h	881 L/h	1071 L/h
G 30/28-30 mbar (LPG)	673 g/h	509 g/h	854 g/h	673 g/h	818 g/h
Montaj Sinfi	3	3	3	3	3
Voltaj / Frekans V/Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz
Elektrik Giriş Gücü	15 W	15 W	15 W	15 W	15 W
Elektrikli Ateşleme	EVET	EVET	EVET	EVET	EVET
Ürün Boyutlari	595 x 510	595 x 510	745 x 510	745 x 510	745 x 510

Bu cihaz, profesyonel kullanım için değil yalnızca evde kullanılmak üzere tasarlanmıştır.

DİKKAT: Bu elektrikli cihaz ve açık parçaları çalışma sırasında yüksek sıcaklığa ulaşabilir. Dikkatli olun, bunlara dokunmayın.

8 yaşından küçük çocuklar, gözetim olmadan cihaza yaklaşmamalıdır. Bu cihaz, 8 yaş ve üzeri çocuklar ile fiziksel, duyusal veya zihinsel yetenekleri kısıtlı veya deneyimsiz kişiler tarafından, güvenli kullanım konusunda gözetim veya talimat verilmesi ve tehlikelerin anlatılması koşuluyla kullanılabilir. Çocukların cihazla oynamasına izin vermeyin. Temizlik ve bakım, gözetim olmadan çocuklar tarafından yapılmamalıdır.

Uyarı: Yağ veya sıvı yağ kullanarak gözetimsiz pişirme tehlikeli olabilir ve yangına yol açabilir.

Asla yağı söndürmeye çalışmayın. Cihazı kapatın ve tavayı bir kapakla veya yangın söndürme battaniyesiyle örtün.

Uyarı: Yangın tehlikesi: Pişirme yüzeyini asla gözetimsiz kullanmayın.

Uyarı: Pişirme yüzeyinde yağ birikmesi durumunda, elektrik çarpmasını önlemek için cihazı kapatın.

Temizlik için buharlı temizleyici kullanmayın. Kapağı kapatmadan önce pişirme yüzeyinin soğumasını bekleyin. Cihaz, harici bir zamanlayıcı veya ayrı uzaktan kumanda sistemi ile çalıştırılmak üzere tasarlanmamıştır. Cihazın elektrik bağlantısı, geçerli elektrik güvenliği kurallarına ve normlarına uygun olarak bir ayırma cihazı kullanılarak yapılmalıdır. Talimatlarda elektrik fişi tipi belirtilmelidir. Bu durumda cihazın arka duvarının sıcaklığı dikkate alınmalıdır. Güç kablosu hasar görürse, üretici veya servis temsilcisinden temin edilebilen özel bir güç kablosu ile değiştirilmelidir.

Dikkat: Termal sigortanın yanlışlıkla sıfırlanmasından kaynaklanan tehlikeyi önlemek için, bu cihaz harici bir anahtarlama cihazı (zamanlayıcı gibi) veya cihazı düzenli olarak açıp kapatan ayrı bir uzaktan kumanda sistemi ile beslenmemelidir.

Bu cihaz, yürürlükteki standartlara uygun olarak ve yalnızca iyi havalandırılmış alanlarda kurulmalıdır. Cihazı kurmadan veya kullanmadan önce talimatları okuyun. Bu talimatlar yalnızca cihazda ülke sembolü varsa geçerlidir. Bu sembol yoksa, cihazın bu ülkedeki kullanım koşullarına göre modifikasyonu için gerekli talimatları içeren teknik dokümantasyona başvurmak gerekir. Kurulumdan önce, yerel gaz dağıtım koşullarının (gaz türü ve gaz basıncı) ve cihazın ayarının birbiriyle uyumlu olduğunu kontrol edin. Bu cihaz için gaz ayar koşulları etikette (veya teknik tabloda) belirtilmiştir. Bu cihaz, yanma ürünlerini tahliye etmek için bir davlumbaza bağlı değildir. Geçerli kurallara ve bağlantı düzenlemelerine uygun olarak kurulmalı ve bağlanmalıdır. Havalandırma gereksinimlerine özellikle dikkat edilmelidir. Gaz sobasının çalışması, kurulu olduğu odada ısı ve nem açığa çıkarır. Mutfağın iyi havalandırıldığından emin olun: doğal havalandırma delikleri tıkanmamalı veya mekanik bir havalandırma cihazı (davlumbaz) kurulmalıdır. Uzun süreli ve yoğun kullanımda ek havalandırma gerekebilir, örneğin pencere açmak veya daha etkili havalandırma, örneğin davlumbazın kapasitesini artırmak (kullanılıyorsa).

1. KURULUM TALİMATLARI

Cihazın kurulumu karmaşık bir iştir ve yanlış yapılması kullanıcının güvenliğini olumsuz etkileyebilir. Bu nedenle, cihazın kurulumu, tüm geçerli kural ve normlara uygun olarak kurulumu gerçekleştiren yüksek nitelikli uzmanlar tarafından yapılmalıdır. Bu uyarı dikkate alınmazsa ve kurulum yeterli niteliğe sahip olmayan bir kişi tarafından yapılırsa, üretici, ekipmanın arızalanması veya bu sırada insan sağlığına verilen herhangi bir zararla ilgili hiçbir iddiayı kabul etmeyecektir.

1.1. Ankastre Ocak Yüzeyleri

Ocak yüzeyi, 100 °C sıcaklığa kadar ısınmaya dayanabilen ve 25 ila 40 mm kalınlığında olan herhangi bir mutfak tezgahı çalışma yüzeyine monte edilebilir. Mutfak tezgahının çalışma yüzeyinde kesilmesi gereken deliğin boyutları Şekil 2'de gösterilmiştir.

Ocak yüzeyi, her iki yanında dolaplar olacak şekilde monte ediliyorsa, ocak yüzeyi ile dolap arasındaki mesafe en az 15 cm olmalıdır (bkz. Şekil 4) ve ocak yüzeyi ile arkada bulunan duvar arasındaki mesafe en az 5,5 cm olmalıdır.

Ocak yüzeyi ile diğer elektrikli cihaz (örneğin davlumbaz) arasındaki mesafe en az 70 cm olmalıdır (bkz. Şekil 4).

Ocak yüzeyinin üzerinde boş alan varsa, ocak yüzeyi ile arasına termal yalıtım malzemesinden (örneğin ahşap) yapılmış bir ayırıcı panel takılmalıdır (bkz. Şekil 3).

Bilgi: Şekil 1'de contanın nasıl uygulanacağı gösterilmiştir.

Pişirme yüzeyi, tabanında bulunan deliklere takılan sabitleme klipsleri yardımıyla sabitlenir.

Pişirme yüzeyi 60 cm, içinde soğutma sistemi ve fan bulunmayan bir davlumbazın üzerine monte edilecekse, monte edilecek mobilyada normal hava sirkülasyonu için delikler açılması önerilir.

Bu deliklerin alanı 300 cm²'den az olmamalı ve delikler Şekil 5'te gösterildiği gibi yerleştirilmelidir.

Pişirme yüzeyi 75 cm, bir davlumbaza sabitlenecekse, davlumbazda fanlı bir soğutma sistemi bulunmalıdır.

1.2. PİŞİRME YÜZEYİ İÇİN YER SEÇİMİ

Bu cihaz, yürürlükteki yönetmeliklere uygun olarak, iyi havalandırılan odalara kurulmalıdır. Cihazı kurmadan veya kullanmadan önce kullanım kılavuzunu okuyun.

Gazlı cihazların kurulu olduğu yerlerde ısı ve nem açığa çıkar. Bu nedenle, odada doğal havalandırma delikleri veya elektrikli fanlar aracılığıyla yeterli havalandırma sağlamalısınız. Yoğun ve uzun süreli kullanımda, örneğin pencereleri açarak veya elektrikli fanın (varsa) devrini artırarak ek havalandırma gerekebilir.

Aspiratörlü davlumbaz takmak mümkün değilse, pencereye veya duvara elektrikli bir fan takılmalıdır.

Aspiratörlü davlumbaz, odadaki havayı saatte 3-5 kez tamamen değiştirebilecek güce sahip olmalıdır. Kurulum, yerel yönetmelik ve normlara uygun olarak yapılmalıdır.

2. ELEKTRİK BAĞLANTISI (SADECE TÜRKİYE İÇİN)

Dikkat: Bu cihaz topraklanmalıdır.

Bu cihaz ev kullanımı için tasarlanmıştır. Elektrik bağlantısı, tüm geçerli elektrik güvenliği normlarına uygun olarak yalnızca yetkili bir elektrikçi tarafından yapılmalıdır.

Bu cihaz, uygun topraklanmış bir elektrik prizine ve yeterli yük kapasitesine bağlanmalıdır. 13 A'lik standart priz bu bağlantı için uygun değildir. Cihazın bağlanacağı devreye iki kutuplu bir anahtar takılmalı ve devre uygun nominal değerde bir sigorta ile korunmalıdır. Belirli bir model için elektrik bağlantısı gereksinimleri hakkında daha fazla bilgi, kullanım kılavuzunda ve cihaza iliştirilmiş etikette verilmiştir. Cihazla birlikte verilen güç kablosu yeterli uzunlukta değilse, daha uzun bir kablo kullanın.

Güç kablosu yeterli yük kapasitesine sahip olmalıdır. Elektrik bağlantısı aşağıdaki şekilde yapılmalıdır:

Elektrik şebekesine bağlantı kablosu

Sarı-yeşil kablo toprak

Mavi kablo nötr

Kahverengi kablo faz

Cihazı topraklama hatasına karşı koruyan kaçak akım koruma cihazı üzerinden bağlayın, çünkü bu yanlış anahtarlamalara neden olabilir. Tekrar hatırlatırız ki elektrikli süpürge doğru şekilde topraklanmalıdır ve üretici, elektrikli süpürgenin elektrik şebekesine yanlış bağlanması sonucu oluşan hasar ve kazalardan sorumlu değildir.

2.1. ELEKTRİK ŞEBEKESİNE BAĞLANTI

Cihazın dış yüzeyine yapıştırılmış olan etiketteki verileri kontrol edin; cihazın giriş voltajının elektrik şebekesi voltajına uygun olduğundan emin olun.

Cihazı elektrik şebekesine bağlamadan önce topraklama sistemini kontrol edin.

Elektrikli süpürge mutlaka topraklanmalıdır. Bu gerekliliğe uyulmaması durumunda üretici, insan sağlığına ve mallara verilecek zararlardan sorumluluğu reddeder. Eğer kablo ve fiş bağlı değilse, kabloya uygun kapasitede bir fiş takın; kapasite etikette belirtilene uygun olmalıdır. Topraklama kablosu sarı-yeşil renktedir. Elektrik şebekesine her zaman erişim serbest olmalıdır.

Cihaz doğrudan elektrik şebekesine bağlanacaksa, otomatik sigorta takılmalıdır.

Hasarlı kablo veya fişin değiştirilmesi yalnızca kalifiye bir teknisyen tarafından yapılmalıdır.

Topraklama kablosu (sarı-yeşil) faz ve nötr kablolarından en az 10 mm daha uzun olmalıdır.

Besleme kablosunun kesiti, cihazın tükettiği güce uygun olmalıdır.

Elektrikli süpürgenin tükettiği gücü etikette kontrol edin ve ayrıca 3x0.75 mm² H05 V2V2-F tipi bir besleme kablosu kullanıldığını doğrulayın.

Üretici, bu kılavuzda meydana gelecek baskı hatalarından sorumlu değildir. Üretici gerekli olması durumunda ürünün emniyet ve işlevine ilişkin olmamak kaydıyla üründe değişiklik yapma hakkını saklı tutar.

RU

Üretici, bu kılavuzda karşılaşılabilecek hatalar veya eksiklikler için sorumluluk kabul etmez. Ürettiğimiz ürünlerin kalitesini artırmak amacıyla tasarımda değişiklik yapma hakkını saklı tutarız. Bu değişiklikler sırasında ürünlerin temel işlevleri ve güvenliği değişmeden kalacaktır.

SL
