Typ produktu	Kuchenka gazowa do zabudowy
Marka	Dominox
Model	DHC 604 4G AN E
Wymiary urządzenia (S x G)	595 x 510 mm
Liczba palników	4 (1 pomocniczy, 1 półszybki, 1 szybki, 1 poczwórna korona)
Moc całkowita	9,25 kW
Zasilanie elektryczne	220-240 V ~ 50/60 Hz, 15 W
Kompatybilny typ gazu	Gaz ziemny (G20/20 mbar) lub butan/propan (G30/28-30 mbar)
Bezpieczeństwo	Termopara na każdym palniku, wbudowany zapłon elektroniczny
Instalacja	Zabudowa, podłączenie gazu i prądu przez wykwalifikowanego specjalistę
Wymiary wnęki	Patrz schemat w instrukcji (około 560 x 490 mm)
Materiał płyty	Stal nierdzewna lub emalia (w zależności od wersji)
Konserwacja i czyszczenie	Czyścić wodą z mydłem, unikać środków ściernych i myjek parowych
Części zamienne	Wtryskiwacze, palniki, ruszty, kapturki dostępne w serwisie posprzedażowym
Naprawialność	Naprawy wyłącznie przez autoryzowanego technika
Klasa instalacji	Klasa 3 (urządzenie niepodłączone do przewodu spalinowego)
Ochrona środowiska	Zgodne z WEEE, recykling po zakończeniu eksploatacji

Często zadawane pytania - DHC 604 4G AN E Dominox

Jaki rodzaj gazu stosować w kuchence Dominox DHC 604 4G AN E?

Urządzenie jest kompatybilne z gazem ziemnym (G20, 20 mbar) lub butanem/propanem (G30, 28-30 mbar). Sprawdź tabliczkę znamionową, aby potwierdzić ustawienie fabryczne.

Jak przekonwertować kuchenkę na inny typ gazu?

Wymień wtryskiwacze na odpowiednie do nowego gazu (patrz tabela w instrukcji), a następnie ustaw minimalny płomień za pomocą śruby regulacyjnej. Użyj dołączonego zestawu wtryskiwaczy.

Co zrobić, jeśli palnik nie zapala się?

Sprawdź, czy dopływ gazu jest otwarty i czy palniki są prawidłowo ustawione. Zapłon elektroniczny wytwarza iskry. Jeśli nic się nie dzieje, odczekaj 5 sekund przed ponowną próbą. Jeśli problem nadal występuje, skontaktuj się z serwisem technicznym.

Jak czyścić palniki i płytę grzewczą?

Czyścić ciepłą wodą z mydłem i miękką szmatką. Nigdy nie używaj myjek parowych, środków ściernych ani żrących. Palniki należy wysuszyć przed ponownym montażem.

Dlaczego płomień palnika jest nieregularny?

Może to być spowodowane zatkanymi lub nieprawidłowo ustawionymi palnikami. Wyczyść otwory palników igłą. Upewnij się, że kapturki są dobrze umieszczone.

Czy mogę zainstalować kuchenkę nad piekarnikiem?

Tak, pod warunkiem że piekarnik jest wyposażony w wentylację styczną (dla płyty 75 cm) lub przewidziano otwory wentylacyjne (dla płyty 60 cm). Zachowaj minimalne odległości podane w instrukcji.

Co zrobić w przypadku wycieku gazu?

Natychmiast odetnij dopływ gazu, nie używaj urządzeń elektrycznych, otwórz okna i skontaktuj się z wykwalifikowanym specjalistą. Nigdy nie szukaj wycieku płomieniem.

Jak ustawić minimalny płomień?

Zapal palnik, przekręć pokrętło na pozycję minimalną, zdejmij pokrętło i wyreguluj śrubę regulacyjną (schemat 9), aby uzyskać płomień 3–4 mm. Załóż pokrętło z powrotem.

Czy normalne jest, że kuchenka wydziela zapach gazu przy pierwszym zapłonie?

Tak, odczuwanie lekkiego zapachu przy pierwszych użyciach jest normalne z powodu spalania pozostałości produkcyjnych. Przewietrz pomieszczenie. Jeśli zapach utrzymuje się, sprawdź połączenia.

Gdzie znaleźć części zamienne?

Części zamienne (wtryskiwacze, palniki, ruszty itp.) są dostępne w serwisie posprzedażowym Dominox lub u autoryzowanych sprzedawców. Używaj wyłącznie oryginalnych części.

INSTRUKCJA OBSŁUGI DHC 604 4G AN E Dominox

Instrukcje Bezpieczeństwa 25

1. Instrukcje Dla Instalatora 26 1.1 Zabudowa 26 1.2 Odpowiednie Pomieszczenie 26 2.1 Podłączenie Do Sieci Elektrycznej 26 2.2 Podłączenia Do Gazu 26 2.3 Przystosowanie Płyty Do Różnych Rodzajów Gazu 27 2.4 Regulacja Płomienia Minimalnego 27
2. Użytkowanie Płyty - Instrukcje Dla Użytkownika 27 3.1 Używanie Palników Gazowych 27 4. Czyszczenie I Konserwacja 27
3. Obsługa Serwisowa 28 6. Ochrona Środowiska 28

ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ 33 1. Инструкции по выполнению установки 34 1.1. Встраиваемые варочные поверхности 34 1.2. Выбор места для установки варочной поверхности 34 2. Подключение к электросети (только для Великобритании) 34 2.1. Подключение к электросети 34 2.2. Подключение к газовой плите (только для Великобритании) 34 2.3. Адаптация варочной поверхности на другие типы газа 35 2.4. Регулировка минимального пламени 35 3. Инструкции по эксплуатации варочной поверхности... 35 3.1 Пользование газовой конфоркой 35 4. Обслуживание и чистка 36 5. Послепродажное обслуживание 36 6. Защита окружающей среды 36

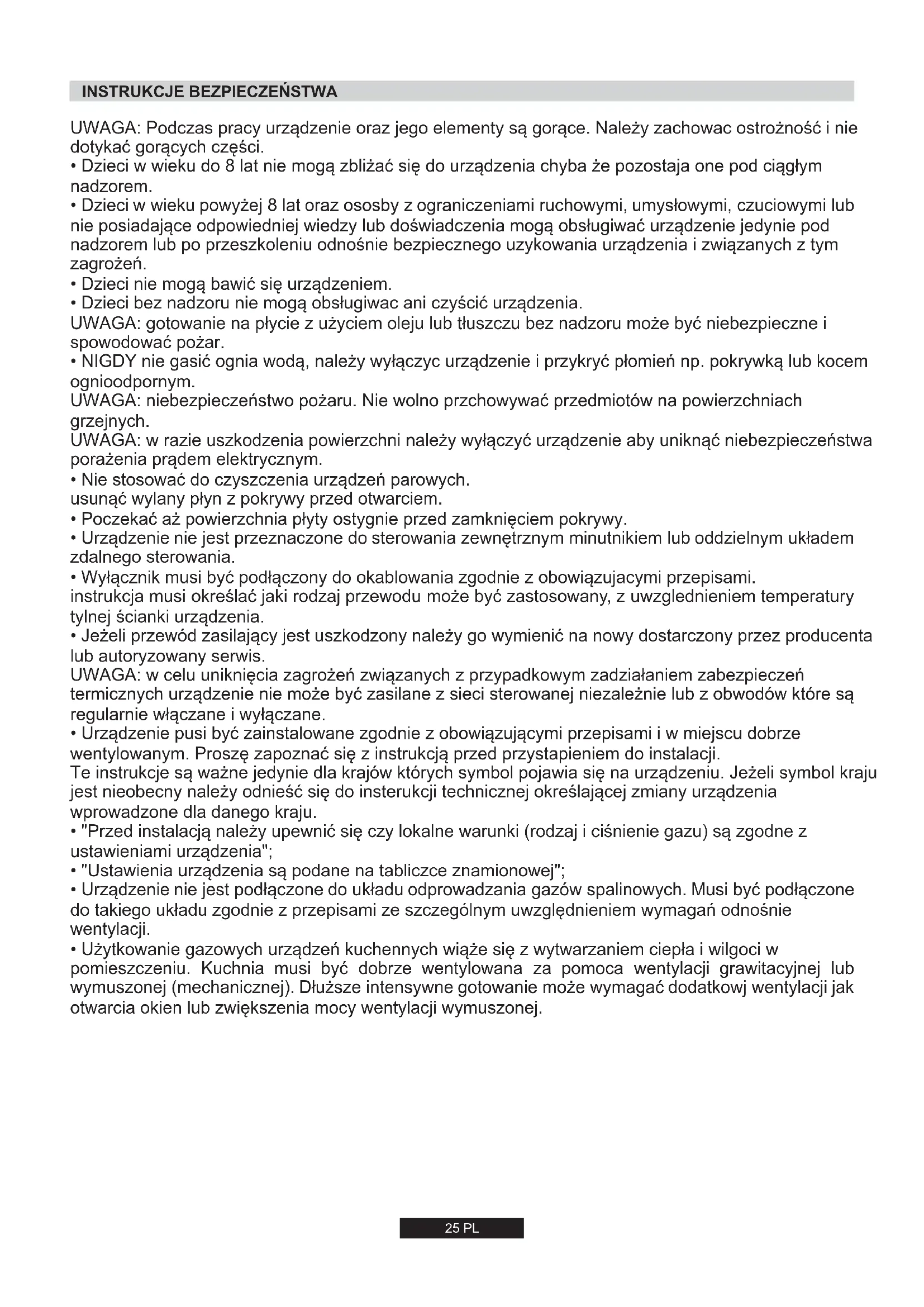

UWAGA: Podczas użytkowania urządzenia oraz jego elementy są gorące. Należy zachować ostrożność i nie dotykać gorących części.

• Dzieci w wieku do 8 lat nie mogą zbliżać się do urządzenia, chyba że pozostają one pod ciągłym nadzorem.
• Dzieci w wieku powyżej 8 lat oraz osoby z ograniczeniami ruchowymi, umysłowymi, czuciowymi lub nie posiadające odpowiedniej wiedzy lub doświadczenia mogą obsługiwać urządzenie tylko pod nadzorem lub po przeszkoleniu odnośnie bezpiecznego użytkowania urządzenia i związanych z tym zagrożeń.
• Dzieci nie mogą bawić się urządzeniem.
• Dzieci bez nadzoru nie mogą obsługiwać ani czyścić urządzenia.

UWAGA: gotowanie na płycie z użyciem oleju lub tłuszczu bez nadzoru może być niebezpieczne i spowodować pożar. - NIGDY nie gasić ognia wodą, należy wyłączyć urządzenie i przykryć płomień np. pokrywką lub kocem ognioodpornym.

UWAGA: niebezpieczeństwo pożaru. Nie wolno przechowywać przedmiotów na powierzchniach grzejnych.

UWAGA: w razie uszkodzenia powierzchni należy wyłączyć urządzenie, aby uniknąć niebezpieczeństwa porażenia prądem elektrycznym.

• Nie stosować do czyszczenia urządzeń parowych. Usunąć wylany płyn z pokrywy przed otwarciem.
• Poczekać, aż powierzchnia płyty ostygnie przed zamknięciem pokrywy.
• Urządzenie nie jest przeznaczone do sterowania zewnętrznym minutnikiem lub oddzielnym układem zdalnego sterowania.
• Wyłącznik musi być podłączony do okablowania zgodnie z obowiązującymi przepisami.

Instrukcja musi określać, jaki rodzaj przewodu zastosowano, z uwzględnieniem temperatury tylnej ścianki urządzenia.

• Jeżeli przewód zasilający jest uszkodzony, należy go wymienić na nowy dostarczony przez producenta lub autoryzowany serwis.

UWAGA: w celu uniknięcia zagrożeń związanych z przypadkowym zadziałaniem zabezpieczeń termicznych urządzenie nie może być zasilane z sieci sterowanej niezależnie lub z obwodów, które są regularnie włączane i wyłączane.

• Urządzenie musi być zainstalowane zgodnie z obowiązującymi przepisami i w miejscu dobrze wentylowanym. Proszę zapoznać się z instrukcją przed przystąpieniem do instalacji.

Te instrukcje są ważne jedynie dla krajów, których symbol pojawia się na urządzeniu. Jeżeli symbol kraju jest nieobecny, należy odnosić się do instrukcji technicznej określającej zmiany urządzenia wyprowadzone dla danego kraju.

• Przed instalacją należy upewnić się, czy lokalne warunki (rodzaj i ciśnienie gazu) są zgodne z ustawieniami urządzenia.
• Ustawienia urządzenia są podane na tabliczce znamionowej.
• Urządzenie nie jest podłączone do układu odprowadzania gazów spalinowych. Musi być podłączone do takiego układu zgodnie z przepisami, ze szczególnym uwzględnieniem wymagań dotyczących wentylacji.
• Użytkowanie gazowych urządzeń kuchennych wiąże się z wytwarzaniem ciepła i wilgoci w pomieszczeniu. Kuchnia musi być dobrze wentylowana za pomocą wentylacji grawitacyjnej lub wymuszonej (mechanicznej). Dłuższe intensywne gotowanie może wymagać dodatkowej wentylacji, jak otwarcia okien lub zwiększenia mocy wentylacji wymuszonej.

1. INSTRUKCJE DLA INSTALATORA

INSTALACJA URZĄDZENIA DOMOWEGO MOŻE BYĆ SKOMPLIKOWANĄ OPERACJĄ, KTÓRA JEŚLI NIE BĘDZIE WYKONANA PRAWIDŁOWO, MOŻE POWAŻNIE ZAGROZIĆ BEZPIECZEŃSTWU UŻYTKOWNIKA. DLATEGO TEŻ ZADANIE TO POWINNO BYĆ WYKONANE PRZEZ OSOBĘ O ODPOWIEDNICH KWALIFIKACJACH ORAZ ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI. W PRZYPADKU ZIGNOROWANIA NINIEJSZEGO ZALECENIA I WYKONANIA INSTALACJI PRZEZ OSOBĘ BEZ ODPOWIEDNICH KWALIFIKACJI, PRODUCENT NIE PONOSI ŻADNEJ ODPOWIEDZIALNOŚCI ZA JAKIEKOLWIEK USTERKI TECHNICZNE, BEZ WZGLĘDU NA TO, CZY SPOWODUJĄ ONE SZKODY W MIENIU, CZY TEŻ USZKODZENIA CIAŁA LUDZI.

1.1. ZABUDOWA

Płytę można zamontować w dowolnym blacie kuchennym, który jest odporny na działanie temperatury do 100°C oraz posiada grubość 25-45 mm. Wymiary należy wyciąć w otworze, który w blacie kuchennym podane są na Rysunku 2.

Jeżeli szafki kuchennej, odległości kuchenka jest montowana obok pomiędzy płytą i szafką musi być co najmniej 15 cm; (patrz Rysunek 4) natomiast odległość pomiędzy płytą i ścianą być kuchni musi najmniej 5,5 cm.

Odległość pomiędzy płytą i szafką lub urządzeniem jakimkolwiek zamontowanym nad kuchenką (np. okapem) musi być nie mniejsza niż 70 cm (Rysunek 4).

Jeżeli pod zabudowaną płytą znajduje się dostępna przestrzeń, konieczne jest zamontowanie przegrody z materiału izolacyjnego (np. drewna) (Rysunek 3).

Uwaga - Na Rysunku 1 pokazano sposób przyklejenia uszczelki.

Płytę należy zamocować przy użyciu uchwytów znajdujących się w jej wyposażeniu, korzystając z otworów wykonanych w podstawie płyty.

W przypadku montowania płyty o szerokości 60 cm nad piekarnikiem, który jest wyposażony w obieg chłodzący, należy utworzyć otwory w zabudowie w celu zapewnienia prawidłowego przepływu powietrza.

Wielkość tych otworów powinna wynosić co najmniej 300 cm² i należy je rozmieścić w sposób pokazany na Rysunku 5.

W przypadku montowania płyty o szerokości 75 cm nad piekarnikiem do zabudowy, piekarnik musi być wyposażony w obieg chłodzący.

1.2. ODPOWIEDNIE POMIESZCZENIE

Urządzenie musi być zainstalowane zgodnie z obowiązującymi przepisami w wentylowanym pomieszczeniu. Proszę zapoznać się z instrukcją przed przystąpieniem do instalacji.

W przypadku długiego i intensywnego użytkowania kuchenki, konieczne jest zastosowanie dodatkowej wentylacji, na przykład przez otwarcie okna lub zwiększenie obrotów wentylatora.

Przy braku możliwości zamontowania okapu, w ścianie zewnętrznej lub w oknie należy zainstalować wentylator elektryczny pod warunkiem, że pomieszczenie posiada otwory wentylacyjne.

Wentylator elektryczny powinien zapewniać pełną wymianę powietrza w kuchni w tempie 3-5 razy na godzinę. Instalator powinien przestrzegać obowiązujących w danym kraju przepisów.

2.1. PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ

Upewnić się, że napięcie w sieci odpowiada napięciu podanemu na tabliczce znamionowej znajdującej się na obudowie urządzenia. Przed podłączeniem sprawdzić obwód uziemienia.

Zgodnie z przepisami prawa, niniejsze urządzenie musi być uziemione. W razie nieprzestrzegania tego wymagania, producent nie poniesie żadnej odpowiedzialności za jakiekolwiek szkody w stosunku do osób lub mienia. Jeżeli kabel zasilający nie posiada wtyczki, należy zamontować wtyczkę dopasowaną do obciążenia wskazanego na tabliczce znamionowej urządzenia. Przewód uziemienia jest w kolorze żółto-zielonym. Wtyczka powinna być zawsze dostępna.

W przypadku gdy płyta podłączona jest bezpośrednio do sieci elektrycznej, konieczne jest zainstalowanie wyłącznika automatycznego.

W razie uszkodzenia kabla zasilającego, musi on być wymieniony przez wykwalifikowanego elektryka w celu wyeliminowania potencjalnych zagrożeń.

Przewód uziemienia (w kolorze żółto-zielonym) musi być co najmniej 10 mm dłuższy niż przewód fazowy i neutralny.

Przekrój poprzeczny kabla zasilającego musi być o wielkości dostosowanej do mocy pobieranej przez płytę.

Sprawdzić na tabliczce znamionowej dane dotyczące podłączenia do sieci elektrycznej oraz upewnić się, że kabel zasilający jest typu 3 × 0.75 mm² H05 V2V2-F.

Zacisk sieci zasilajacej	FAZOWY	L	Przewód brazowy
	UZIEMIENIE		Przewód zótozielony
	NEUTRALNY	N	Przewód niebieski

Wyłącznik musi być podłączony do okablowania zgodnie z obowiązującymi przepisami.

Jeśli urządzenie nie posiada kabla i wtyczki lub innego rozwiązania umożliwiającego odłączenie od odpowiednio zabezpieczonej sieci elektrycznej pozwalającego na pełne odłączenie przy wystąpieniu nadnapięcia spełniającego warunki kategorii III, instrukcja stwierdza, że sposoby odłączenia muszą być wbudowane w instalację elektryczną, zgodnie z zasadami okablowania.

2.2. PODŁĄCZENIE DO GAZU

Poniższe instrukcje przeznaczone są dla wykwalifikowanego personelu, instalacja urządzenia musi być zgodna z obowiązującymi normami krajowymi. (Wyłącznie dla Wielkiej Brytanii: zgodnie z przepisami prawa, instalacja gazowa i jej odbiór muszą być przeprowadzone przez instalatora zarejestrowanego w CORGI) Wszystkie prace muszą być wykonane przy odłączonym zasilaniu elektrycznym.

Na tabliczce znamionowej urządzenia wskazany jest rodzaj gazu, do którego zostało ono przystosowane. Podłączenia do sieci gazowej lub do butli z gazem płynnym należy przeprowadzić po uprzednim upewnieniu się, że urządzenie jest wyregulowane dla danego rodzaju gazu, do którego ma być podłączone. Jeżeli urządzenie nie jest prawidłowo wyregulowane, patrz instrukcje w kolejnym punkcie na temat zmiany ustawień gazowych.

W przypadku butli z gazem płynnym (butli gazowej) należy zastosować regulator ciśnienia zgodny z obowiązującymi normami krajowymi.

Należy stosować wyłącznie rury, podkładki i uszczelki, które są zgodne z obowiązującymi normami krajowymi.

W przypadku podłączania płyty do gazu przy użyciu przewodów elastycznych należy zapewnić, aby maksymalna odległość łącząca tym przewodem nie przekroczyła 2 metrów.

Giętkie rurki powinny być wyposażone w taki sposób, aby nie mogły wejść w kontakt z ruchomymi częściami mebli (np. szufladami) i nie przechodziły przez miejsca, gdzie mogłyby zostać zgniecione, załamane lub uszkodzone w inny sposób.

Aby zapobiec ewentualnemu uszkodzeniu płyty, należy zachować następującą kolejność podczas instalacji (rysunek 6):

1) Jak pokazano na rysunku, kolejno zamontować:

A: Łącznik cylindryczny z gwintem 1/2" B: Uszczelka 1/2" C: Łącznik gazowy damski stożek-cylinder lub cylinder-cylinder 1/2"

2) Zacisnąć połączenia przy użyciu kluczy, pamiętając o ułożeniu przewodów rurowych w odpowiednim położeniu.

3) Podłączyć łącznik C do domowej instalacji gazowej przy użyciu sztywnego przewodu miedzianego lub stalowego przewodu elastycznego.

UWAGA: sprawdzić szczelność połączeń przewodów rurowych przy użyciu roztworu wody z mydłem. Nigdy nie należy do tego celu używać płomienia. Należy również upewnić się, że przewód elastyczny nie wejdzie w kontakt z ruchomymi częściami szafki (np. szufladą) oraz że jest ułożony w sposób wykluczający jego uszkodzenie.

Ostrzeżenie: Jeżeli w pobliżu urządzenia wyczuwalny jest gaz, należy natychmiast odciąć dopływ gazu do urządzenia i wezwać instalatora. Nie próbować wykrywania nieszczelności przy pomocy otwartego płomienia.

2.3. PRZYSTOSOWANIE PŁYTY DO RÓŻNYCH RODZAJÓW GAZU

W celu przystosowania płyty do różnych rodzajów gazu, należy wykonać następujące czynności:

Zdjąć ruszt i palniki. Umieścić klucz sześciokątny (wewnętrzny) - Odkręcić dysze i wymienić je na dysze odpowiednie do danego rodzaju gazu (patrz tabela rodzajów gazu).

2.4. REGULACJA PŁOMIENIA MINIMALNEGO

Po zapaleniu palników, ustawić pokrętło w pozycji płomienia minimalnego i następnie zdjąć pokrętło (można je łatwo zdjąć, wywierając niewielki nacisk).

Przy użyciu małego wkrętaka należy następnie wyregulować śrubę regulacyjną w sposób pokazany na rysunku 9. Obracanie śruby w kierunku zgodnym z ruchem wskazówek zegara powoduje zmniejszenie przepływu gazu, natomiast obracanie w kierunku przeciwnym do ruchu wskazówek zegara powoduje zwiększenie przepływu. Regulację należy przeprowadzać do momentu uzyskania płomienia o długości około 3-4 mm, po czym należy założyć pokrętło. W przypadku korzystania z butli z gazem płynnym (LPG) do regulacji płomienia minimalnego należy obrócić (zgodnie z kierunkiem ruchu wskazówek zegara) aż do oporu.

Po przeprowadzeniu regulacji dla nowego rodzaju gazu, należy wymienić starą tabliczkę znamionową umieszczoną na urządzeniu na nową tabliczkę (znajdującą się na wyposażeniu płyty) odpowiednią dla rodzaju gazu, dla którego przeprowadzono regulację.

3. UŻYTKOWANIE PŁYTY - INSTRUKCJE DLA UŻYTKOWNIKA

Urządzenie może być używane wyłącznie do celu, do którego zostało przeznaczone, tzn. do przyrządzania potraw w gospodarstwie domowym, i jego używanie do wszelkich innych celów będzie traktowane jako niewłaściwe i może być niebezpieczne. Producent nie ponosi odpowiedzialności za wszelkie szkody spowodowane niewłaściwym użytkowaniem urządzenia.

3.1. UŻYWANIE PALNIKÓW GAZOWYCH

Aby zapalić palnik, należy umieścić w jego pobliżu zapaloną świeczkę, nacisnąć i obrócić pokrętło w kierunku przeciwnym do ruchu wskazówek zegara.

Jeżeli palniki nie były używane przez kilka dni, należy odczekać kilka sekund przed zapaleniem palnika, pozwoli to na wydostanie się powietrza zgromadzonego w przewodach rurowych.

W przypadku urządzeń wyposażonych w zapalacze elektroniczne, należy wykonać następujące czynności:

nacisnąć i obrócić pokrętło w kierunku przeciwnym do ruchu wskazówek zegara do pozycji symbolu zapłonu, zapalić palnik naciskając na przycisk iskrownika. W przypadku płyt wyposażonych w zapalacze automatyczne, wystarczy po prostu nacisnąć i obrócić pokrętło do pozycji symbolu zapłonu.

System zapłonowy będzie generował iskry przez cały czas, gdy naciśnięty jest kurek gazowy.

Jeżeli palnik nie zostanie zapalony po upływie 5 sekund, należy obrócić pokrętło do pozycji 0 i powtórzyć czynność.

W przypadku modeli wyposażonych w zabezpieczenie przeciw wypływowe (które odcina dopływ gazu w razie przypadkowego zgaśnięcia płomienia), zapalanie palników odbywa się w sposób opisany powyżej, przy czym należy pamiętać, że po zapaleniu płomienia pokrętło należy jeszcze przytrzymać w pozycji wciśniętej przez 5 do 6 sekund.

UWAGA:

Przed włączeniem płyty gazowej, należy upewnić się, że palniki i nakrywki palników są prawidłowo umieszczone na swoich miejscach.

UWAGA OGÓLNA

W celu maksymalnego wykorzystania palników, należy używać naczyń z płaskim dnem o średnicy odpowiednio dopasowanej do wielkości palnika. Tabela A.

Tabela A

Typ palnika	Średnica naczynia/garnka (cm)	Moc (kW)	G20/20 mbar (Metan)	G30/28-30 mbar (LPG)
A Quemador Auxiliar	12 - 18	1,00	95 l/h	73 g/h
SR Quemador Semi-rápido	18 - 24	1,75	167 l/h	127 g/h
R Quemador Rápido	24 - 26	2,50	238 l/h	182 g/h
UR Quemador Ultra rápido	24 - 28	3,50	333 l/h	255 g/h
QC Quemador doble	24 - 28	4,00	381 l/h	291 g/h

W przypadku korzystania z mniejszych naczyń, palnik należy wyregulować tak, aby płomień nie wychodził poza brzeg naczynia. Naczynia z wypukłym lub wklęsłym dnem nie powinny być używane.

OSTRZEŻENIE: W razie przypadkowego zgaśnięcia płomienia, należy wyłączyć palnik i spróbować ponownie go zapalić dopiero po upływie co najmniej 1 minuty.

Jeżeli z biegiem lat kurki gazowe zaczną się ciężko obracać, konieczne będzie ich naoliwienie.

Czynność ta może być przeprowadzona wyłącznie przez wykwalifikowany personel serwisu.

4. CZYSZCZENIE I KONSERWACJA

Przed przystąpieniem do czyszczenia, należy upewnić się, że płyta wystygła. Wyjąć wtyczkę z gniazdka zasilania lub (w przypadku podłączenia bezpośredniego) wyłączyć zasilanie elektryczne.

Do czyszczenia płyty nigdy nie należy używać środków ściernych, środków zawierających substancje żrące, wybielające lub kwasy. Należy również unikać stosowania substancji kwaśnych lub alkalicznych (sok z cytryny, ocet itp.) do części emaliowanych, lakierowanych lub wykonanych ze stali nierdzewnej.

OSTRZEŻENIE: Do czyszczenia płyty gazowej nie wolno używać oczyszczaczy parowych.

Podczas czyszczenia emaliowanych, lakierowanych lub chromowanych części, należy używać ciepłej wody z mydłem lub detergentu nie zawierającego substancji żrących. Do czyszczenia części ze stali nierdzewnej, należy używać odpowiedniego roztworu czyszczącego.

Aby palniki przywrócić do oryginalnego blasku, należy stosować domowy płyn do czyszczenia stali nierdzewnej. Po wyczyszczeniu, palniki należy wysuszyć i umieścić na płycie.

Istotne jest, aby palniki były umieszczone dokładnie na swoim miejscu.

Chromowane ruszty i palniki

Chromowane ruszty i palniki mają tendencję do ciemnienia w miarę ich używania. Jest to zjawisko normalne i nieuchronne, w żadnym stopniu jednak nie pogarszające funkcjonalności płyty gazowej.

W każdym razie są one dostępne w naszym centrum serwisowym jako części zamienne.

5. OBSŁUGA SERWISOWA

Przed zadzwonieniem do pracownika serwisu, należy upewnić się, że: - wtyczka jest prawidłowo umieszczona w gniazdku; - nie ma awarii zasilania gazowego.

Jeżeli nie można zidentyfikować źródła usterki: urządzenie należy wyłączyć - nie próbować go samodzielnie naprawiać - zadzwonić do centrum serwisowego.

6. OCHRONA ŚRODOWISKA

Urządzenie to jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Zużyty sprzęt elektryczny i elektroniczny zawiera zarówno substancje zanieczyszczające (o negatywnym oddziaływaniu na środowisko naturalne), jak i podstawowe elementy (które mogą być ponownie wykorzystane). Ważne, aby zużyty sprzęt elektryczny i

elektroniczny poddawać specjalnej obróbce w celu bezpiecznego usunięcia i pozbycia się wszystkich środków zanieczyszczających oraz odzyskania wszystkich surowców wtórnych.

Poszczególne osoby odgrywają ważną rolę w zapobieganiu szkodliwemu oddziaływaniu zużytego sprzętu elektrycznego i elektronicznego na środowisko, ważne jest aby przestrzegać kilku podstawowych zasad:

• Zużyty sprzęt elektryczny i elektroniczny nie może być traktowany jako odpad komunalny.
• Zużyty sprzęt elektryczny i elektroniczny przekazuje się do właściwych punktów zbiórki prowadzonych przez gminy lub koncesjonowane firmy. W wielu krajach, gdzie jest dużo zużytego sprzętu elektrycznego i elektronicznego, odbiera się go z domów.
• Gdy kupuje się nowe urządzenia, zużyte można zwrócić do sprzedawcy, który musi je przyjąć bezpłatnie, na zasadzie zamiany jeden za jeden, o ile urządzenie jest tego samego rodzaju i ma takie same funkcje, jak urządzenie dostarczone.

Deklaracja zgodności: Niniejsze urządzenie, w części przeznaczonej do kontaktu ze środkami spożywczymi, spełnia wymagania przepisów ustanowionych w Dyrektywie 89/109/EWG. Urządzenie jest zgodne z Europejską Dyrektywą 2009/142/WE (GAD), a od dnia 21 kwietnia 2018 r. z Rozporządzeniem w sprawie urządzeń spalających paliwa gazowe 2016/426 (GAR).

C

Poprzez umieszczenie oznaczenia na tym produkcie poświadczamy na własną odpowiedzialność przestrzeganie wszystkich wymogów europejskich dotyczących bezpieczeństwa, ochrony zdrowia i środowiska określonych w przepisach dla tego produktu.

Producent nie ponosi odpowiedzialności za jakiekolwiek niedokładności spowodowane błędami w druku lub w transkrypcji zawarte w niniejszej broszurze. Zastrzegamy sobie prawo do dokonywania modyfikacji produktu zgodnie z potrzebami, w tym w interesie konsumenta, bez uszczerbku dla charakterystyki dotyczącej bezpieczeństwa lub funkcjonalności.

Tabela 1

PLYTY DO ZABUDOWY
Palnik	1	1	2	3	2
	4 palniki gazowe QC / R / SR / AUX	4 palniki gazowe R / 2 SR / AUX	5 palniki gazowe QC / 2R / SR / AUX	4 palniki gazowe QC / R / SR / AUX	5 palniki gazowe UR / 2R / SR / AUX
Typ / odnośnik	S67 / HBGPL2X	S67 / HBGPL2X	S67 / HBGPL2X	S67 / HBGPL2X	S67 / HBGPL2X
Zabezpieczenie przyciwypływowe	TAK	TAK	TAK	TAK	TAK
Palnik pomocniczy (A Ø 50 mm)	1	1	1	1	1
Palnik dwupierSciieniowy (QC Ø 135 mm)	1	-	1	1	-
Palnik bardzo szybki (UR Ø 110 mm)	-	-	-	-	1
Palnik sredni (SR Ø 75 mm)	1	2	1	1	1
Palnik szybki (R Ø 100 mm)	1	1	2	1	1
Rodzaj gazu / Moc
Moc	9.25 kW	7.00 kW	11.75 kW	9.25 kW	11.25 kW
G 20/20 mbar (metan)	881 L/h	666 L/h	1119 L/h	881 L/h	1071 L/h
G 30/28-30 mbar (LPG)	673 g/h	509 g/h	854 g/h	673 g/h	818 g/h
Klasa instalacji	3	3	3	3	3
Napiȩcie / Czosstolwość V / Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz
Moc elektryczna pobierana	15 W	15 W	15 W	15 W	15 W
Zapłon elektryczny	TAK	TAK	TAK	TAK	TAK
Wymiary produktu	595 x 510	595 x 510	745 x 510	745 x 510	745 x 510

Niniejsze urządzenie przeznaczone jest do użytku domowego.

ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA

UWAGA! PL G2.350 - 13 mbar (Ls) G2.350 - 13 mbar (Ls) Jeśli jest używany*** można wykorzystać dysze o kodzie, Bardzo prosimy o35000253 zaopatrywanie autoryzowanym serwisie. UWAGA! PL G30/31 - 37 mbar (Ls) Jeśli G30/31 - 37 mbar (Ls) jest używany można wykorzystać dysze o kodzie, Bardzo prosimy o35000254 zaopatrywanie autoryzowanym serwisie.

I1 2H3+	CY, CZ, GB, GR, IE, IT, PT, SI, ES, CH, TR
Tipo di gas/Gas type/Gassoort/Gasart/Type de gaz Tipo de gás/Túrróç αεpiou/Gaz type/Gaz Tipi			G20
Pressione gas/Gas pressure/Pression gaz/ Gasdruck/Presion gas/Πεση του αεpiou/ Pressão gás/Tlak plina/Cisnienie gazu/ Gáz nyomása/Gaz Basínci			20 mbar
	P (Kw)
	Max (kW) Min (kW)		Ø mm
AUX	1.00	0.25	0.72 X
SR	1.75	0.40	0.97 Z
R	2.50	0.60	1.09 Y
UR	3.50	1.20	1.40 H3
QC	4.00	1.75	1.45
Tipo di gas/Gas type/Gassoort/Gasart/Type de gaz/ Tipo de gás/Túrróç αεpiou/Tipo de gás/Gaz type/ Vrsta plina/Pritisk plina/Typ gazu/Rodzaj gazu			G / 30 Ø
Pressione gas/Gas pressure/Pression gaz/ Gasdruck/Presion gas/Πεση του αεpiou/ Pressão gás/Tlak gasa/Tlak plina/Cisnienie gazu/ Gáz nyomása			28-30/37 mbar
	P (Kw)
	Max (kW) Min (kW)		Ø mm
AUX	1.00	0.25	0.50
SR	1.75	0.40	0.65
R	2.05	0.60	0.80
UR	3.50	1.20	0.93
QC	4.00	1.75	0.99

I2L 3B/P NL
Tipodi gas/Gas type/Gassoort/Gasart/Type de gaz			G25
Pressione gas/Gas pressure/Pression gaz/Gasdruck/Presion gas			25 mbar
	P (Kw)
	Max (kW) Min (kW)		Ø mm
AUX	1.00	0.25	0.72 F1
SR	1.75	0.40	0.98 Y
R	2.50	0.60	1.15 F2
UR	3.50	1.20	1.49 H3
QC	3.70	1.75	1.45
Tipodi gas/Gas type/Gassoort/Gasart/Type de gaz			G / 30 Ø
Pressione gas/Gas pressure/Pression gaz/Gasdruck/Presion gas			30/30 mbar
	P (Kw)
	Max (kW) Min (kW)		Ø mm
AUX	1.00	0.25	0.50
SR	1.75	0.40	0.65
R	2.05	0.60	0.80
UR	3.50	1.20	0.93
QC	4.00	1.75	0.99

Producent nie będzie ponosić odpowiedzialności za jakiekolwiek niedokładności wynikające z druku lub błędów tłumaczenia występujące w niniejszej broszurze. Zastrzegamy sobie prawo do wprowadzania modyfikacji produktu zgodnie z potrzebami, w tym w interesie konsumenta, bez szkody dla charakterystyk dotyczących bezpieczeństwa lub działania.

TR
