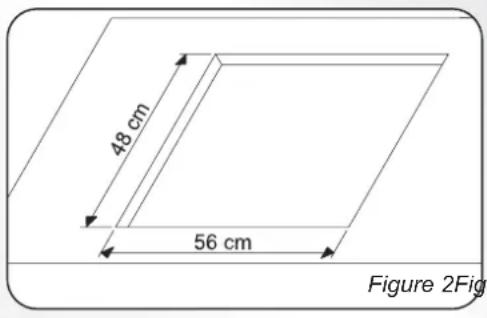

| Beépítési méretek | Lásd a használati útmutató ábráját (kb. 560 x 490 mm) |
| Asztal anyaga | Rozsdamentes acél vagy zománc (verziótól függően) |
| Karbantartás és tisztítás | Tisztítsa szappanos vízzel, kerülje a súrolószereket és a gőztisztítókat |
| Pótalkatrészek | Fúvókák, égők, rácsok, fedők kaphatók a vevőszolgálatnál |
| Javíthatóság | Javítás csak engedélyezett technikus által |
| Telepítési osztály | 3. osztály (nem csatlakozik füstelvezető csőhöz) |
| Környezetvédelem | Megfelel a WEEE előírásoknak, élettartam végén újrahasznosítható |
Gyakran ismételt kérdések - DHC 604 4G AN E Dominox
Felhasználói kérdések a következőről DHC 604 4G AN E Dominox
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Tűzhely PDF formátumban ingyenesen! Találja meg kézikönyvét DHC 604 4G AN E - Dominox és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. DHC 604 4G AN E márka Dominox.
HASZNÁLATI ÚTMUTATÓ DHC 604 4G AN E Dominox
Biztonsági Utasítások 49
- Utasítások a telepítő számára 50 1.1. Beépítés 50 1.2. Alkalmas helyszín 50
- Elektromos bekötés (csak az Egyesült Királyságban) 50 2.1. Elektromos bekötés 50 2.2. Gázbekötés (csak az Egyesült Királyságban) 50 2.3. A tűzhelylap beállítása különböző gáztípusokhoz 51 2.4. A minimális lángméret beállítása 51
- A tűzhelylap használata Felhasználói utasítások 51 3.1. A gázégő használata 51
- Karbantartás és tisztítás 51 5. Vevőszolgálat 52 6. Környezetvédelem 52

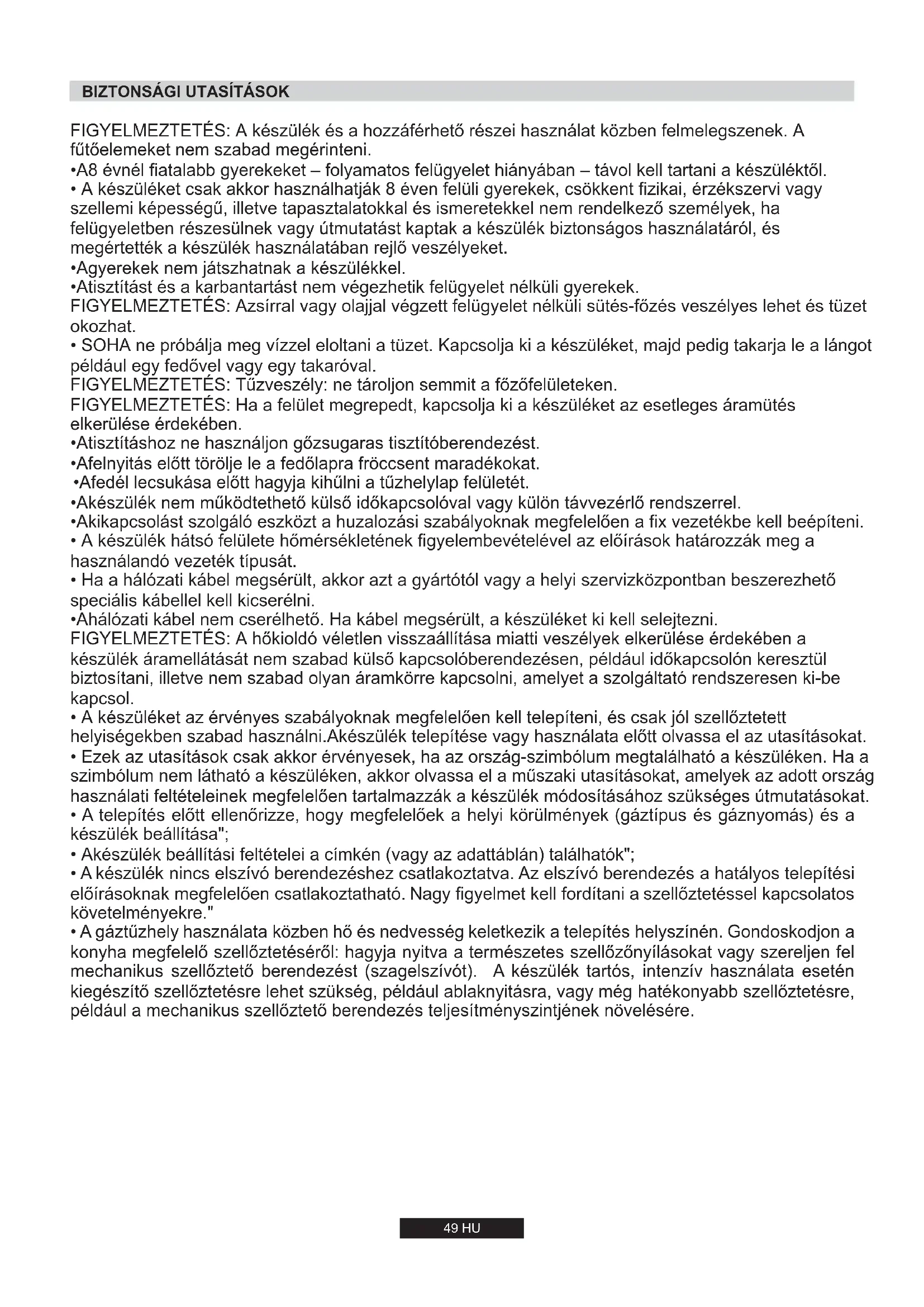

BIZTONSÁGI UTASÍTÁSOK
FIGYELMEZTETÉS: A készülék és a hozzáférhető részei használat közben felmelegszenek. A fűtőelemeket nem szabad megérinteni.
A 8 évnél fiatalabb gyerekeket - folyamatos felügyelet hiányában - távol kell tartani a készüléktől. - A készüléket csak akkor használhatják 8 éven felüli gyerekek, csökkent fizikai, érzékszervi vagy szellemi képességű, illetve tapasztalatokkal és ismeretekkel nem rendelkező személyek, ha felügyeletben részesülnek vagy útmutatást kaptak a készülék biztonságos használatáról, és megértették a készülék használatában rejlő veszélyeket. - A gyerekek nem játszhatnak a készülékkel. - A tisztítást és a karbantartást nem végezhetik felügyelet nélküli gyerekek. FIGYELMEZTETÉS: A zsírral vagy olajjal végzett felügyelet nélküli sütés-főzés veszélyes lehet és tüzet okozhat. - SOHA ne próbálja meg vízzel eloltani a tüzet. Kapcsolja ki a készüléket, majd pedig takarja le a lángot például egy fedővel vagy egy takaróval. FIGYELMEZTETÉS: Tűzveszély: ne tároljon semmit a főzőfelületeken. FIGYELMEZTETÉS: Ha a felület megreped, kapcsolja ki a készüléket az esetleges áramütés elkerülése érdekében. - A tisztításhoz ne használjon gőzölős tisztítóberendezést. - A felnyitás előtt törölje le a fedőlapra fröccsent maradékokat. - A fedél lecsukása előtt hagyja kihűlni a tűzhelylap felületét. A készülék nem működtethető külső időkapcsolóval vagy külön távvezérlő rendszerrel. - A kikapcsolást szolgáló eszközt a huzalozási szabályoknak megfelelően a fix vezetékekbe kell beépíteni. - A készülék hátsó felülete hőmérsékletének figyelembevételével az előírások határozzák meg a használandó vezeték típusát. - Ha a hálózati kábel megsérült, akkor azt a gyártótól vagy a helyi szervizközpontban beszerezhető speciális kábellel kell kicserélni. - A hálózati kábel nem cserélhető. Ha a kábel megsérült, a készüléket ki kell selejtezni. FIGYELMEZTETÉS: A hőkioldó véletlen visszaállítása miatti veszélyek elkerülése érdekében a készülék áramellátását nem szabad külső kapcsolóberendezésen, például időkapcsolón keresztül biztosítani, illetve nem szabad olyan áramkörre kapcsolni, amelyet a szolgáltató rendszeresen ki-bekapcsol. - A készüléket az érvényes szabályoknak megfelelően kell telepíteni, és csak jól szellőztetett helyiségekben szabad használni. A készülék telepítése vagy használata előtt olvassa el az utasításokat. - Ezek az utasítások csak akkor érvényesek, ha az ország-szimbólum megtalálható a készüléken. Ha a szimbólum nem látható a készüléken, akkor olvassa el a műszaki utasításokat, amelyek az adott ország használati feltételeinek megfelelően tartalmazzák a készülék módosításához szükséges útmutatásokat. - A telepítés előtt ellenőrizze, hogy megfelelőek a helyi körülmények (gáztípus és gáznyomás) és a készülék beállítása. - A készülék beállítási feltételei a címkén (vagy az adattáblán) találhatók. - A készülék nincs elszívó berendezéshez csatlakoztatva. Az elszívó berendezés a hatályos telepítési előírásoknak megfelelően csatlakoztatható. Nagy figyelmet kell fordítani a szellőztetéssel kapcsolatos követelményekre. - A gáztűzhely használata közben hő és nedvesség keletkezik a telepítés helyszínén. Gondoskodjon a konyha megfelelő szellőztetéséről: hagyja nyitva a természetes szellőzőnyílásokat vagy szereljen fel mechanikus szellőztető berendezést (szagelszívót). A készülék tartós, intenzív használata esetén kiegészítő szellőztetésre lehet szükség, például ablaknyitásra, vagy még hatékonyabb szellőztetésre, például a mechanikus szellőztető berendezés teljesítményszintjének növelésére.
1. UTASÍTÁSOK A TELEPÍTŐ SZÁMÁRA
A háztartási készülékek telepítése bonyolult művelet lehet, amelynek helytelen elvégzése komolyan veszélyeztetheti a fogyasztók biztonságát. Ezért fontos, hogy ezt a feladatot szakképzett személy vállalja, aki a munkát a hatályos műszaki előírásoknak megfelelően végzi. Ha ezt a tanácsot figyelmen kívül hagyják, és a telepítést szakképzetlen személy végzi, a gyártó semmilyen felelősséget sem vállal a termék műszaki meghibásodásáért, függetlenül attól, hogy az okoz-e anyagi károkat vagy személyi sérüléseket.
1.1. Beépítés

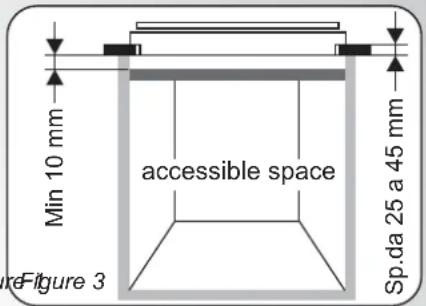

A tűzhelylap olyan munkalapra helyezhető, amelynek hőálló képessége 100 °C, vastagsága pedig 25-45 mm. A munkalapból kivágandó betét méretei a 2. ábrán láthatók.
Ha a tűzhelylapot mindkét oldalon szekrény mellé helyezzük, akkor a tűzhelylap és a szekrény közötti távolságnak legalább 15 cm-nek (lásd a 4. ábrát), míg a tűzhelylap és a hátsó fal közötti távolságnak legalább 5,5 cm-nek kell lennie.
A tűzhelylap és más, fölötte lévő gégek vagy készülékek (például szagelszívó) közötti távolságnak legalább 70 cm-nek kell lennie (4. ábra). Ha szabad tér van a beépített tűzhelylap és az alatta lévő üreg között, akkor szigetelőanyagból (fából vagy hasonló anyagból) készült válaszfalat kell beilleszteni (3. ábra).

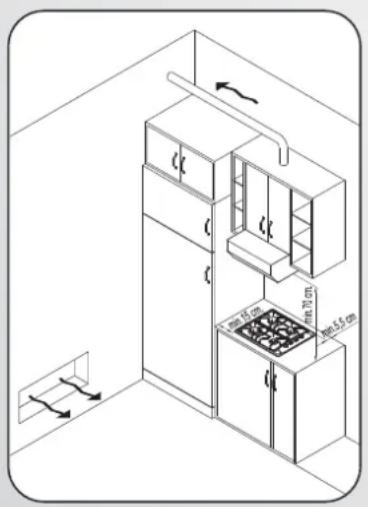

Fontos! Az 1. ábra a tömítőanyag elhelyezésének módját mutatja be.
A tűzhelylapot a mellékelt rögzítőkapcsokkal kell rögzíteni az egység aljában lévő furatok felhasználásával.

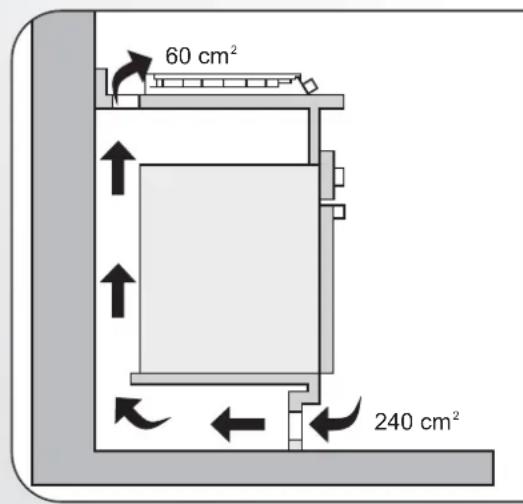

Ha a 60 cm-es tűzhelylapot olyan sütő fölé helyezi, amely nem rendelkezik ventilátoros hűtőrendszerrel, javasoljuk, hogy a megfelelő levegőáramlás biztosítása érdekében alakítson ki nyílásokat a bútorban. A nyílások mérete legalább 300 cm² legyen, elhelyezésüket az 5. ábra mutatja be.
Ha a 75 cm-es tűzhelylapot beépített sütő fölé helyezi, akkor a sütőnek ventilátoros hűtésűnek kell lennie.
1.2. Alkalmas helyszín

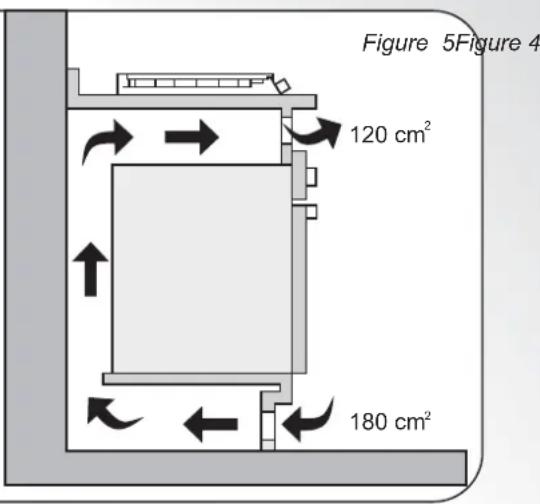

A készüléket az érvényes szabályoknak megfelelően kell telepíteni, és csak jól szellőztetett helyiségekben szabad használni. A készülék telepítése vagy használata előtt olvassa el az utasításokat.
A gáztűzhely hőt és nedvességet hoz a telepítés helyszínére. Ezért megfelelő szellőztetést kell biztosítani a természetes szellőzőcsatornák nyitva tartásával vagy kivezető csővel ellátott szagelszívó felszerelésével. A készülék intenzív és hosszabb ideig tartó használata erőteljesebb szellőztetést igényelhet: nyissa ki az ablakot vagy növelje az elektromos ventilátor sebességét (ha van).
Ha szagelszívó nem telepíthető, akkor elektromos ventilátort kell felszerelni a külső falra vagy az ablakra, ha vannak szellőzőcsatornák a helyszínen.
Az elektromos ventilátornak óránként 3-5 alkalommal kell teljes levegőcserét végeznie a konyhában. A telepítőnek be kell tartania a vonatkozó országos előírásokat.
2. ELEKTROMOS BEKÖTÉS (CSAK AZ EGYESÜLT KIRÁLYSÁGBAN)
Figyelmeztetés: A készüléket földelni kell.
A készüléket kizárólag háztartási célra tervezték. A hálózatra történő csatlakoztatást szakképzett villanyszerelőnek kell elvégeznie a telepítéssel kapcsolatos szabályok szigorú betartása mellett. A készüléket csak megfelelő, előírt csatlakozási pontra szabad csatlakoztatni, a 3-csapos 13 A-es dugó/aljzat nem felel meg.
Kétpólusú kapcsolót kell biztosítani, és az áramkört megfelelő biztosíték-védelemmel kell ellátni. Az egyes termékek teljesítményigényével kapcsolatos további részletek a felhasználói utasításban és a készülék géptábláján találhatók. Beépített készülék esetén javasoljuk, hogy ha a meglévőnél hosszabb kábelt szeretne, akkor megfelelő, hőálló típust használjon.
A vezetékeket az alábbiak szerint kell a hálózatra csatlakoztatni: CSATLAKOZTATÁS A CSOMÓPONTRA
Zöld-sárga vezetékek Kék vezetékek Barna vezetékek
Földvezeték Nullavezeték Feszültség alatti vezeték
Megjegyzés: Nem javasoljuk földzárlati készülékek használatát a csomópontokra telepített elektromos tűzhelyekkel, mert ún. "terheléskioldás" következhet be. Ismételten emlékeztetjük, hogy a készüléket megfelelően földelni kell; a gyártó elhárít minden felelősséget a hibás elektromos telepítésből származó eseményekkel kapcsolatban.
2.1. ELEKTROMOS BEKÖTÉS
Ellenőrizze a készülék külső részén elhelyezett géptáblán lévő adatokat, hogy a hálózati és bemeneti feszültség megfelelő-e. A csatlakoztatás előtt ellenőrizze a földelő rendszert. Az előírásoknak megfelelően a készüléket földelni kell. Ennek az előírásnak a be nem tartása esetén a gyártó nem vállal felelősséget a személyi sérülésekért és anyagi károkért. Ha a csatlakozódugó nincs felszerelve, akkor a géptáblán jelzett terhelésnek megfelelő dugót használjon. A földelőkábel színe sárga-zöld. A csatlakozódugónak mindig hozzáférhetőnek kell lennie.
A tűzhelylap elektromos hálózatra történő közvetlen csatlakoztatása esetén megszakítót kell beépíteni.
Ha a hálózati kábel sérült, az esetleges veszélyek elkerülése érdekében cseréjét szakképzett szerelőnek kell elvégeznie.
A (zöld/sárga színű) földvezetéknek legalább 10 mm-rel hosszabbnak kell lennie a feszültség alatti vezetéknél és a nullavezetéknél.
A tűzhelylap felvett teljesítményéhez viszonyítva a kábelnek megfelelő méretűnek kell lennie.
Ellenőrizze a teljesítménnyel kapcsolatos adatokat a géptáblán, és ügyeljen arra, hogy a hálózati kábel 3 × 0.75 mm2 H05 V2V2-F típusú legyen.
A kikapcsolást szolgáló eszközt a huzalozási szabályoknak megfelelően fix vezetékekbe kell beépíteni.
A készülék tápellátásról történő közvetlen csatlakoztatásához rögzített huzalozásba beépített eszköz szükséges, amely az összes pólusnál olyan érintkező-elválasztással rendelkezik, amely a huzalozási szabályoknak megfelelő teljes megszakítást biztosít III. kategóriájú túlfeszültség esetén.
2.2. GÁZBEKÖTÉS
Az alábbi utasítások szakképzett szerelők részére készültek, amelyeket az érvényes országos előírásokkal együtt kell betartani. (Csak az Egyesült Királyságban: a törvény értelmében a gázbekötést/üzembe helyezést úgynevezett "Gas Safe" szerelőnek kell elvégeznie)
A munkálatok megkezdése előtt ki kell kapcsolni az elektromos ellátást.
A tűzhelylap géptörzslapja tartalmazza a felhasználható gáztípust. A gázhálózatra vagy a gázpalackra történő csatlakoztatást annak ellenőrzése után kell elvégezni, hogy a készülék a hálózati gáz típusához van-e beszabályozva. Ha a készülék nincs megfelelően beszabályozva, akkor olvassa el a gázbeállítás módosításával kapcsolatos utasításokat a következő bekezdésben.
Folyékony (palackos) gáz esetén használjon a vonatkozó országos szabályoknak megfelelő nyomásszabályozókat.
Csak olyan csöveket, alátéteket vagy tömítéseket használjon, amelyek megfelelnek a vonatkozó országos előírásoknak.

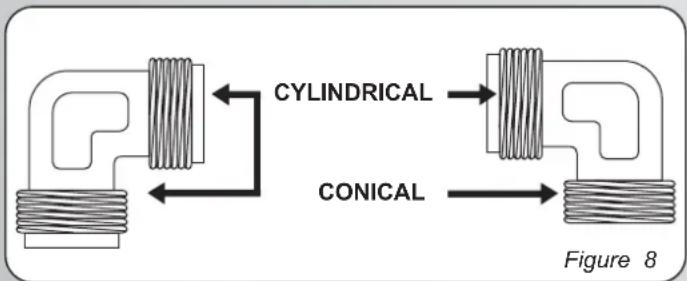

Egyes típusok esetén kúpos csatlakozót szállítunk a berendezésekhez azokban az országokban, amelyekben az ilyen típusú csatlakozó használata kötelező; a 8. ábrán mutatjuk be, hogyan ismerhetők fel a különböző típusú csatlakozók (CY = hengeres, CO = kúpos). Minden esetben a csatlakozó hengeres részét kell a tűzhelylaphoz csatlakoztatni.
A rugalmas tömlőt úgy kell felszerelni, hogy ne érintkezzen a burkolat mozgó részeivel (például egy fiókkal), és ne haladjon át olyan helyen, ahol összenyomódhat.
Ha a tűzhelylapot rugalmas tömlővel csatlakoztatja a hálózatra, ügyeljen arra, hogy a tömlő hossza ne haladja meg a 2 métert.
A tűzhelylap esetleges sérüléseinek elkerülése érdekében a telepítést az alábbi sorrendben végezze: (6. Ábra)

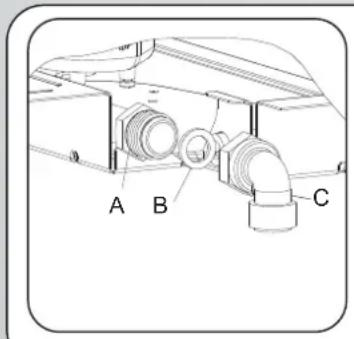

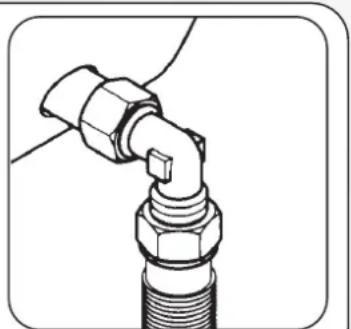

1) Az ábra szerint az alábbi sorrendben szerelje össze az alkatrészeket;
A: 1/2 dugós illesztődarab hengeres B: 1/2 tömítés C: 1/2 hüvelyes illesztődarab kúpos-hengeres vagy hengeres-hengeres

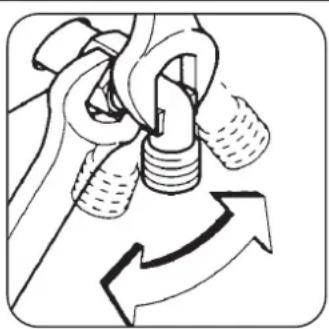

2) Húzza meg a csatlakozásokat a csavarkulccsal, és csavarja a csöveket a helyükre.
3) Tegye fel a szerelvényt (C) a fővezetékre merev rács vagy rugalmas acélcső segítségével.
FONTOS! A csővezeték végleges szivárgásellenőrzését szappanos oldattal végezze el. LÁNG HASZNÁLATA TILOS! Ügyeljen arra is, hogy a rugalmas tömlő ne érintkezzen a szekrény mozgó alkatrészeivel (például fiókkal), illetve ne helyezkedjen el sérülésveszélyes területeken.
Figyelmeztetés: Ha gázszagot érez a készülék közelében, kapcsolja ki a készülék gázellátását és haladéktalanul hívjon szerelőt. Ne keresse nyílt lánggal a szivárgás helyét.
2.3. A TŰZHELYLAP ÁTÁLLÍTÁSA KÜLÖNBÖZŐ GÁZTÍPUSOKHOZ
A tűzhelylap különböző gáztípusokhoz történő átállításához végezze el a következőket:
- vegye le a rácsokat és az égőfejeket;

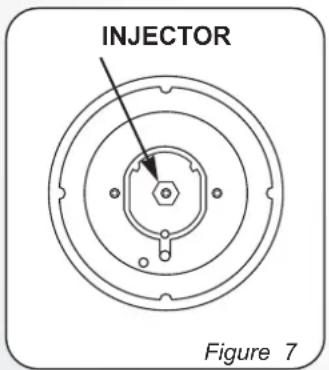

- helyezze be a csavarkulcsot (7 mm) az égőfejtartóba (7. ábra);
- csavarozza ki a fúvókát, és cserélje ki a felhasználandó gázhoz alkalmas fúvókával (lásd a gáztípus táblázatot).
2.4. A MINIMÁLIS LÁNGMÉRET BEÁLLÍTÁSA
Az égőfejek meggyújtása után fordítsa el a szabályozógombot a minimális állásba, majd pedig vegye le a gombot (enyhe nyomással ez könnyen elvégezhető).

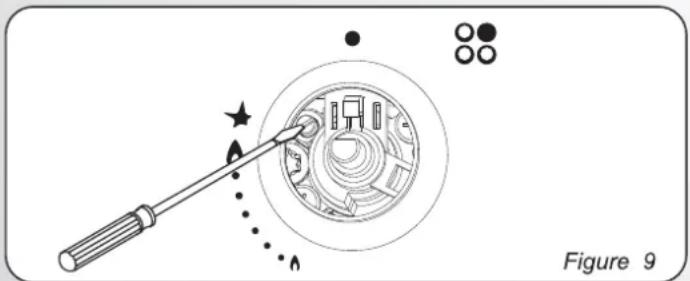

Egy kis "kapocscsavarhúzóval" állítható be a szabályozócsavar a 9. ábrán látható módon. A csavar óramutató járásával megegyező irányba (jobbra) fordításával csökken a gázáramlás, az óramutató járásával ellenkező irányba (balra) fordításával pedig növekszik. Ezzel a beállítással alakítson ki körülbelül 3-4 mm-es lángot, majd pedig tegye vissza a szabályozógombot. Ha kisnyomású gázt használ, a lángbeállító csavart az óramutató járásával megegyező irányba (jobbra) a legszélső állásig kell elfordítani.
Az új gázbeállítás elvégzése után cserélje ki a készüléken lévő régi géptörzslapot a megfelelő, beszabályozott gáztípusra vonatkozó (tűzhelylappal együtt szállított) géptörzslappal.
3. A TŰZHELYLAP HASZNÁLATA FELHASZNÁLÓI UTASÍTÁSOK
A készüléket csak rendeltetésszerűen, háztartási célra szabad használni, az ettől eltérő használat nem minősül megfelelőnek, és ezért veszélyes lehet. A gyártó nem vállal felelősséget a helytelen használatból eredő károkért és veszteségekért.
3.1. A GÁZEGŐ HASZNÁLATA
A gázégők begyújtásához helyezzen egy gázgyújtót az égőfejhez, nyomja be és fordítsa el az óramutató járásával ellenkező irányba (balra) a szabályozógombot. Ha a gázégőket néhány napig nem használta, várjon néhány másodpercet az égőfej begyújtása előtt, ezáltal eltávozhat a csövekben lévő levegő. Az elektronikus gyújtású készülékek esetében az eljárás a következő: - nyomja be és fordítsa el az óramutató járásával ellenkező irányba (balra) a gombot a gyújtás jelig, - a szikraadó gomb benyomásával gyújtsa be a gázégőt. Az automatikus gyújtással ellátott tűzhelylapok esetében egyszerűen csak nyomja be és fordítsa el a gombot a gyújtás jelig. A gyújtórendszer addig fejleszt szikrákat, amíg a gomb be van nyomva. Ha a gázégő nem gyullad be 5 másodpercen belül, fordítsa a gombot a 0 állásba, és ismételje meg a műveletet. A biztonsági csappal ellátott típusok esetében (amely elzárja a gázáramlást, ha a láng véletlenül kialszik) a gázégők begyújtása fenti módon történik, de körültekintően kell eljárni.
A tűzhelylap bekapcsolása előtt ellenőrizze, hogy a gázégők és az égőcseszék a helyükön vannak-e.
ÁLTALÁNOS TANÁCS
A legjobb eredmény elérése érdekében használjon lapos felületű főzőedényeket. Az edények felülete feleljen meg a gázégő méretének az alábbiak szerint. A. Táblázat
A. Táblázat
| Égǒfej tipusa | Edény/fazék atmérõje (cm) | Teljesit- mény(kW) | G20/20 mbar (metán) | G30/28-30 mbar (kisnyomású gáz) |
| AUX Kiegészítő égǒfej | 12 - 18 | 1,00 | 95 l/h | 73 g/h |
| SR Kőzéperös égǒfej | 18 - 24 | 1,75 | 167 l/h | 127 g/h |
| R Erós égǒfej | 24 - 26 | 2,50 | 238 l/h | 182 g/h |
| UR Ultraerös égǒfej | 24 - 28 | 3,50 | 333 l/h | 255 g/h |
| QC Kétgyürüs égǒfej | 24 - 28 | 4,00 | 381 l/h | 291 g/h |
A kisebb edények esetében a gázégőt úgy kell beszabályozni, hogy a láng ne nyúljon túl az edény alaplapján. Kerülje a homorú és a domború fenekű edények használatát.
FIGYELMEZTETÉS: Ha a láng véletlenül elalszik, fordítsa a gombot kikapcsolt helyzetbe, és legalább 1 percig ne próbálkozzon az újragyújtással.
Ha az évek folyamán a gázcsapok szorossá válnak, akkor el kell végezni kenésüket.
Ezt a műveletet csak szakképzett szerelők végezhetik.
4. KARBANTARTÁS ÉS TISZTÍTÁS
A tűzhelylap tisztítása előtt hagyja a készüléket lehűlni. Húzza ki a dugót a csatlakozóaljzatból, vagy közvetlen csatlakoztatás esetén kapcsolja ki az áramellátást.
A tisztítást és a karbantartást nem végezhetik felügyelet nélkül gyerekek.
Soha ne használjon dörzsölő hatású, korróziót okozó tisztítószereket, fényesítőszereket vagy savakat. A zománcozott, lakkozott vagy rozsdamentes acélból készült felületeken kerülje a lúgos vagy savas anyagok (citromlé, ecet stb.) alkalmazását.
A zománcozott, lakkozott vagy krómozott részek tisztításakor használjon meleg szappanos vizet vagy maró hatástól mentes tisztítószert. A rozsdamentes acélhoz használjon megfelelő tisztítóoldatot.
Az égőfejek szappanos vízzel tisztíthatók. Eredeti fényük helyreállításához használjon háztartási rozsdamentesacél-tisztítót. A tisztítás után szárítsa meg és tegye vissza az égőfejeket a helyükre.
Fontos, hogy az égőfejek megfelelően kerüljenek vissza a helyükre.
Krómozott rácsok és égőfejek
A krómozott rácsok és égőfejek a használat során elszíneződhetnek.
Ez nem befolyásolja a tűzhelylap üzemképességét.
A tartalék alkatrészek szükség esetén vevőszolgálatunktól szerezhetők be.
5. VEVŐSZOLGÁLAT
A szerelő kihívása előtt kérjük, ellenőrizze a következőket:
A csatlakozódugó megfelelően van-e bedugva és biztosítékkal ellátva;
Nincs-e hiba a gázellátásában.
Ha a hiba nem azonosítható:
Kapcsolja ki a készüléket és hívja a vevőszolgálatot. KERÜLJE A
KÉSZÜLÉK SZAKSZERŰTLEN KEZELÉSÉT.
6. KÖRNYEZETVÉDELEM
A készülék jelölése az elektromos és elektronikus berendezések hulladékairól (WEEE) szóló uniós irányelv (2012/19/EU) előírásainak megfelelően történt. Az elektromos és elektronikus berendezések hulladékai szennyezőanyagokat (melyek hatása káros lehet a környezetre) és alapanyagokat (melyeket újra fel lehet használni) egyaránt tartalmaznak. Fontos, hogy az elektromos és
elektronikus berendezések hulladékai különleges kezelésben részesüljenek, melyek során megfelelően eltávolítják és ártalmatlanítják az összes szennyezőanyagot, és kinyerik az újrahasznosítható anyagokat.
Az egyéni felhasználók is fontos szerepet játszanak annak biztosításában, hogy az elektromos és elektronikus berendezések hulladékai ne okozhassanak környezeti problémát; ennek érdekében néhány alapvető szabályt be kell tartani:
Az elektromos és elektronikus berendezések hulladékai nem kezelhetők háztartási hulladékként.
Az elektromos és elektronikus berendezések hulladékait az önkormányzat vagy hivatalos vállalkozások által működtetett begyűjtési pontokon kell leadni. Számos országban nagy méretű elektromos és elektronikus berendezések hulladékai esetén megoldható, hogy az elszállító cég házhoz jöjjön.
Amikor új készüléket vásárol, a régit visszaviheti a kereskedőnek, aki köteles azt ingyenesen begyűjteni (egy új termékért egy régit),
amennyiben a régi berendezés ugyanolyan típusú, és ugyanolyan funkciókkal rendelkezik, mint az új.
Megfelelőségi nyilatkozat: A berendezés a fával érintkező alkatrészek tekintetében megfelel a 89/109/EGK irányelvben meghatározott szabályoknak.
A készülék megfelel a 2009/142/EK uniós irányelvnek és 2018.04.21-
tól kezdődően a gáz halmazállapotú tüzelőanyag égetésével
üzemelő berendezésekről szóló 2016/426/EU uniós rendeletnek.
A terméken történő elhelyezésével saját felelősségünkre kijelentjük, hogy a termék megfelel a jogszabályokban meghatározott összes európai biztonsági, egészségügyi és környezetvédelmi követelménynek.
A gyártó nem vállal felelősséget e kiadványban előforduló nyomtatási és átírási hibákból eredő pontatlanságokért. A biztonsággal vagy a működéssel kapcsolatos jellemzők sérelme nélkül fenntartjuk a jogot a termékek szükség szerinti változtatására.
- Táblázat
| BEEPÍTETT TÜZHELYLAPOK | |||||
| Égőej | 1 | 1 | 2 | 3 | 2 |
| 4 gáz QC / R / SR / AUX | 4 gáz R / 2 SR / AUX | 5 gáz QC / 2R / SR / AUX | 4 gáz QC / R / SR / AUX | 5 gáz UR / 2R / SR / AUX | |
| Típus / referencia | S67 / HBGPL2X | S67 / HBGPL2X | S67 / HBGPL2X | S67 / HBGPL2X | S67 / HBGPL2X |
| Lánghibajelző készülék | IGEN | IGEN | IGEN | IGEN | IGEN |
| Kiegészítö égőej (AUX Ø 50 mm) | 1 | 1 | 1 | 1 | 1 |
| Kétgyürús égőej (QC Ø 135 mm) | 1 | - | 1 | 1 | - |
| Ultraerós égőej (UR Ø 110 mm) | - | - | - | - | 1 |
| Középerös égőej (SR Ø 75 mm) | 1 | 2 | 1 | 1 | 1 |
| Erös égőej (R Ø 100 mm) | 1 | 1 | 2 | 1 | 1 |
| Gáztípus/teljesitmény: | |||||
| Teljesitmény | 9.25 kW | 7.00 kW | 11.75 kW | 9.25 kW | 11.25 kW |
| G 20/20 mbar (metán) | 881 L/h | 666 L/h | 1119 L/h | 881 L/h | 1071 L/h |
| G 30/28-30 mbar (kisnyomású gáz) | 673 g/h | 509 g/h | 854 g/h | 673 g/h | 818 g/h |
| Telepítési osztály | 3 | 3 | 3 | 3 | 3 |
| Feszült ség/Frekvencia, V/Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz |
| Elektromos bemeneti teljesitmény | 15 W | 15 W | 15 W | 15 W | 15 W |
| Elektromos gyüjtás | IGEN | IGEN | IGEN | IGEN | IGEN |
| A termék mérete | 595 x 510 | 595 x 510 | 745 x 510 | 745 x 510 | 745 x 510 |
A készüléket nem nagyüzemi, hanem háztartási felhasználásra tervezték.
FIGYELEM! Amennyiben az eszközt az HU -ben használják 25 mbar nyomású G20 gázzal, abban az esetben a 35000250 cikkszámú készletet szerezze be a szerviztől. FIGYELEM! Amennyiben az eszközt az HU -ben használják 25 mbar nyomású G25.1 gázzal, abban az esetben a 35000251 cikkszámú készletet szerezze be a szerviztől.
| Rodzaj gazu/Type de gaz/Gassoort/Gasart | G20 | ||
| Cisnienie gazu/Pression gaz/Gasdruck | 20 mbar | ||
| P (Kw) | |||
| Max (kW) Min (kW) | |||
| AUX | 1.00 | 0.25 | 0.72 X |
| SR | 1.75 | 0.40 | 0.97 Z |
| R | 2.50 | 0.60 | 1.09 Y |
| UR | 3.50 | 1.20 | 1.40 H3 |
| QC | 4.00 | 1.75 | 1.45 |
| Rodzaj gazu/Type de gaz/Gassoort/Gasart | G30 | ||
| Cisnienie gazu/Pression gaz/Gasdruck | 37 mbar | ||
| P (Kw) | |||
| Max (kW) Min (kW) | |||
| AUX | 1.10 | 0.25 | 0.50 |
| SR | 1.90 | 0.40 | 0.65 |
| R | 2.70 | 0.60 | 0.80 |
| UR | 3.80 | 1.20 | 0.93 |
| QC | 4.00 | 1.90 | 0.96 |
| Rodzaj gazu/Type de gaz/Gassoort/Gasart | G2.350 | ||
| Cisnienie gazu/Pression gaz/Gasdruck | 13 mbar | ||
| P (Kw) | |||
| Max (kW) Min (kW) | |||
| AUX | 1.00 | 0.25 | 0.95 Y |
| SR | 1.75 | 0.40 | 1.21 Y |
| R | 2.50 | 0.60 | 1.45 F2 |
| UR | 3.50 | 1.20 | 1.70 7 |
| QC | 3.50 | 1.75 | 1.90 |
A gyártó nem vállal felelősséget az ebben a kiadványban előforduló nyomtatási és elírási hibákból eredő pontatlanságokért. A biztonsággal vagy a működéssel kapcsolatos jellemzők sérelme nélkül fenntartjuk a jogot a termék szükség szerinti változtatására.
- BIZTONSÁGI UTASÍTÁSOK
- UTASÍTÁSOK A TELEPÍTŐ SZÁMÁRA
- BEÉPÍTÉS
- FONTOS! AZ 1. ÁBRA A TÖMÍTŐANYAG ELHELYEZÉSÉNEK MÓDJÁT MUTATJA BE
- ALKALMAS HELYSZÍN
- ELEKTROMOS BEKÖTÉS (CSAK AZ EGYESÜLT KIRÁLYSÁGBAN)
- FIGYELMEZTETÉS: A KÉSZÜLÉKET FÖLDELNI KELL
- A VEZETÉKEKET AZ ALÁBBIAK SZERINT KELL A HÁLÓZATRA CSATLAKOZTATNI: CSATLAKOZTATÁS A CSOMÓPONTRA
- ELEKTROMOS BEKÖTÉS
- GÁZBEKÖTÉS
- AZ ÁBRA SZERINT AZ ALÁBBI SORRENDBEN SZERELJE ÖSSZE AZ ALKATRÉSZEKET
- A TŰZHELYLAP ÁTÁLLÍTÁSA KÜLÖNBÖZŐ GÁZTÍPUSOKHOZ
- A MINIMÁLIS LÁNGMÉRET BEÁLLÍTÁSA
- A TŰZHELYLAP HASZNÁLATA FELHASZNÁLÓI UTASÍTÁSOK
- A GÁZEGŐ HASZNÁLATA
- ÁLTALÁNOS TANÁCS
- KARBANTARTÁS ÉS TISZTÍTÁS
- VEVŐSZOLGÁLAT
- KÖRNYEZETVÉDELEM
Márka : Dominox
Modell : DHC 604 4G AN E
Kategória : Tűzhely
