NAVODILA ZA UPORABO DHC 604 4G AN E Dominox

.2.1 Prikljucitev Na Elektricno Omrezej 38

2.2.Priključitev Plina 38
2.3. Prilagajanze Za Drugo Vrsto PlinaKuhalne Plošče 38
2.4. Nastavljanje Minimalnega Plamena Gorilnika 39
3. Uporaba Kuhalne Plošće Navodila Za Uporabnika 39
3.1.Uporaba Gorilnikov 39
4.Vzdrzevanje In Cijscenje. 39
5.Servisiranje 39
6. Protection De L'environnement 39

CONTENU

FR

Vsechny prace se musi provadet pri odpojenem napajeni.

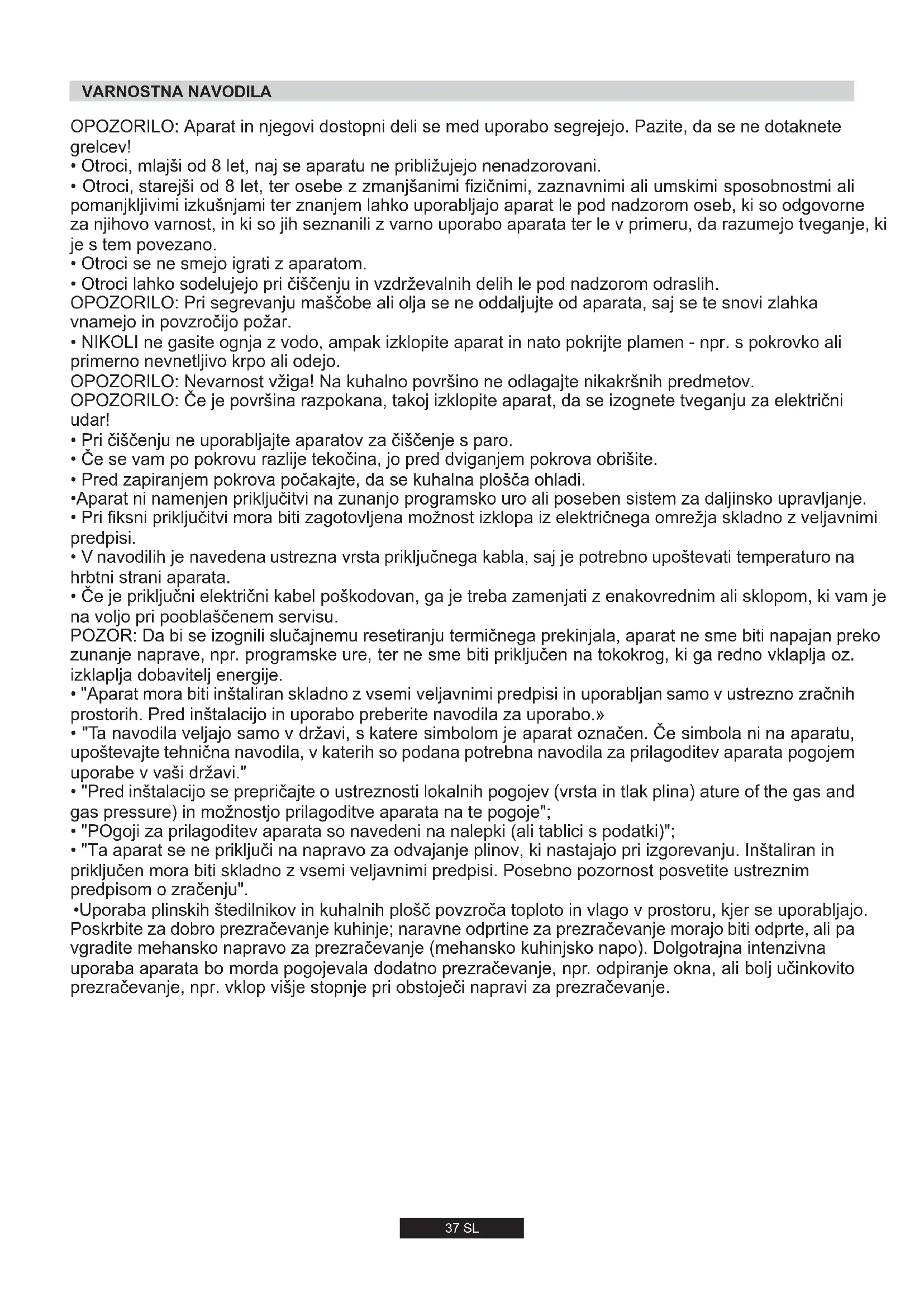

OPOZORILO: Aparat in njegovi dostopni deli se med uporabo segrejejo. Pazite, da se ne dotaknete grelcev!

• Otroci, mlajši od 8 let, naj se aparatu ne priblizujejo nenadzorovani.
• Otroci, starejski od 8 let, ter osebe z zmanjsanimi fizičnimi, zaznavnimi ali umskimi sposobnostmi ali pomanjkljivimi izkušnjami ter znanjem lahko uporabljajo aparat le pod nadzorom oseb, ki so odgovorne za njihovo varnost, in ki so jihseznanili z varno uporabo aparata ter le v primeru, da razumejo tveganje, ki je s tem povezano.
• Otroci se ne smejo igrati z aparatom.
• Otroci lahko sodelujeo pri ciščenju in vzdřevalnih delih le pod nadzorom odraslih.
  OPOZORILO: Pri segrevanju mascobe ali olja se ne oddalujte od aparata, saj se te snovi zlahka vnamejo in povzrocijo pozar.
• NIKOLI ne gasite ognja z vodo, ampak izklopite aparat in natoPokrijte plamen - npr. sPokrovko ali primerno nevnetljivo krpo ali odejo.
  OPOZORILO: Nearnost vžiga! Na kuhalno povrsino ne odlagajte nikakrsnih predmetov.
  OPOZORILO: Ce je povrsina razpokana, takoj izklopite aparat, da se izognete tveganju za elektricni udar!
• Pri ciscenju ne uporabljaje aparatov za ciscenje s paro.
• Ce se vam poPokrovu razljie tekocina, jo pred dviganjemPokrova obrisite.
  Pred zapiranjemPokrova počakajte,da se kuhalna plošča ohladi.
• Aparat ni namenjen prikljucitvi na zunanjo programsko uro ali poseben systemd za daljinsko upravljanje.
• Pri fiksni prikljcitvi mora biti zagotovljena moznost izklopia iz elektricnega omrežja skladno z veljavnimi predpis.
  V navodilih je navedena ustrezna vrsta priključega kabla, saj je potrebno upostevati temperaturo na hrbtni strani aparata.
• Ce je priključni elektrichi kabel poskodovan, ga je treba zamenjati z enakovrednim ali sklopom, ki vam je na voljo pri pooblascenem servisu.
  POZOR: Da bi se izognili slučajnemu resetiranju termičnega prekinjala, aparat ne sme biti napajan preko zunanje naprave, npr. programske ure, ter ne sme biti prikljucen na tokokrog, ki ga redno vklaplja oz. izklaplja dobavitelj energia.
• "Aparat mora biti instaliran skladno z vsemi veljavnimi predpis in uporabljan samo v ustrezno zračnih prostorih. Pred instalacijo in uporabo preberite navodila za uporabo."
• "Ta navodila veljajo samo v državi, s katere simbolom je aparat oznacen. Če simbola ni na aparatu, upostevajte tehnicna navodila, v katerih so podana potrebna navodila za prilagoditev aparata pogojem uporabe v vaši državi."
• "Pred instalacijo se prepričajte o ustreznosti lokalnih pogojev (vrsta in tlak plina) ature of the gas and gas pressure) in možnostjo prilagoditve aparata na te pogoje";
• "POgoji za prilagoditev aparata so navedeni na nalepki (ali tablici s podatki)";
• "Ta aparat se ne prikljuci na napravo za odvajanje plinov, ki nastajao pri izgorevanju. Instaliran in prikljucen mora biti skladno z vsemi veljavnimi predpisi. Posebno pozornost posvetite ustreznim predpisom o zračenju".
• Uporaba plinskih stedilnikov in kuhalnih plosc povzroca topoto in vlago v prostoru, kjer se uporabljajo. Poskrbite za dobro prezračevanje kuhinje; naravne odprtine za prezračevanje morajo biti odprte, ali pa vgradite mehansko napravo za prezračevanje (mehansko kuhinjsko napo). Dolgotrajna intensizvna uporaba aparata bo morda pogojevala dodatno prezračevanje, npr. odpiranje okna, ali bolj učinkovito prezračevanje, npr. vklop višje stopnje pri obstojeci naprvi za prezračevanje.

1. VGRADNJA IN PRIKLJUCITEV

VGRADNJ IN PRIKLJUCITEV GOSPODINJSKEGA APARATA JE DOKAJ ZAPLETN POSTOPEK, KI MORA BITI OPRAVLJEN BREZHIBNO, SICER OBSTAJA TVEGANJE ZA VARNOST UPORABNIKA. ZATO PRIPOROCAMO, DA DELO PREPUSTITE USTREZNO USPOSOBLJENIM STROKOVNJAKOM, KI BODO PRI TEM UPOSTEVALI TUDI VSE VELJAVNE PREDPISE. PROIZVAJADEC NE PREVZEMA ODGOVORNOSTI ZASKOPOALI POSKODBE ZARADI NEPRAVILNEVGRADNJE IN PRIKLJUCITVE.

1.1.VGRADNJA

Kuhalna plošča je namenjena vgradnji v kuhnjski pult debeline med 25 in 45 mm, ki so odporne na temperature do 100^ . Mere izreza v kuhnjskem pultu so prikazane na .sliki 2

Ce namestite kuhalno ploso ob visoko kuhnjsko omarico na eni strani, mora biti razdalja med kuhalno ploso in stranico omarice vsaj 15cm ,kuhalna ploso pa mora biti na zadnji strani od zidu(GL.sliko 4) oddaljena vsaj 5,5 cm.

Razdalja med kuhalno plošco in elementom nad njo (npr. kuhinjsko napo) mora znašati vsaj 70 cm. (slika 4)

Ce je pod vgradno kuhalno plošco prazen prostor, mora biti dostop donje s spodnje strani onemogocen z vgradnj predelne stene iz

izolacijskega materiala (les ali podoben material).(sika 3)

Pomembno: Na sliki 1 je prikazano namešcanje tesnila.

Kuhalna plošča je opremljena s sponkami za pritrditev, ki jih namestite v za to predvidene luknjne na spodnji strani kuhalne plošče.

Če je kuhalna plošča sirine 60 cm vgrajena nad pečico, ki ni opremljena z ventilatorskim systemom za hlajenje, priporočamo, da z izrezom v kuhinjski omarici omogocite pravilno kraženie zraka.

Povrsina odprtine za zracenje mora biti vsaj 300 cm2, izrežite pa jo tako, kot je to prikazano na .sliki 5

Ce vgradite nad peccico kuhalno plosco sirine 75 cm, mora biti pecica opremljena z ventilatorjem za hlajenje.

1.2. USTREZEN PROSTOR

Aparat mora biti instaliran skladno z vsemi veljavnimi predpisi in uporabljan samo v ustrezno zračnih prostorih. Pred instalacijo in uporabo preberite navodila za uporabo.

Upostevajte, da plinski kuhalniki v prostoru, kjer se uporabljajo, ustvarjajo toplo in vlago. Zato morate poskrbeti za primerno zracenje ali s pomoćjo odprtin, ki omogocajo izmenjavo zraka, ali s pomoćjo kuhinjske nape, ki odvaja zrak na prosto. Ob intenszivi ali dolgotrajni raba kuhalne plošće bo morda potrebno dodatno zracenje, na primer zo odpiranjem okna na prosto ali povečanjem stopnéhitrosti delovanja elektricnega ventilatorja, Če je prostorznijim opremljen.

Če v kuhinji ni možno namestiti kuhinjske nape, lahko na zunanji zid ali na okno namestite elektrčni ventilator, Če je prostor opremljen z odprtinami za zračenje.

Elektricni ventilator mora biti takozmogljiv, da omogoca izmenjavo zraka v prostoru v celoti 3- do 5-krat na uro. Pri priključitvi je potrebno upostevati vse veljavne predipse.

2.1. PRIKLJUCITEV NA ELEKTRICNO OMREZJE

Prepričajte se, da vrednosti v hisnem elektricnem omrežju ustrezajo predpisanemu napajanju in napetosti. Podatki so navedeni na tablici na zunanji strani kuhalne plošće.

Kuhalna plošca mora biti ozemljena. Proizvajalec ne prevzema odgovornosti za morebitno škodo ali poskodbe v primuru neupostevanja teh navodil. Če kuhalna plošca ni opremljena z vtikacem, uporabite ustrezen vtikac za obremenitev, navedeno na tablici s podatki. Ozemljitveni vod je obarvan rumeno/zeleno. Vtikac mora biti dosegliv tudi po vgradnji.

V primeru fiksne prikljucitve je potrebno vgraditi prekinjalo.

Ce je prikljuci elektrichi kabel poskodovan, ga mora zamenjati ustrezno usposobljen strokovnjak pooblašenega servisa, da se izognete morebitnemu tveganju.

Ozemljitveni vod (obarvan rumeno/zeeleno) mora biti vsaj 10mm daljsi od faze in nule.

Presek kabla mora po velikosti ustrezati odvizemni moči kuhalne plošće.

Prosimo, da preverite vrednosti, navedene na tablici podatki, in se prepri cate, da je uporabljen kabel tipa 3 × 0.75 ~mm H05 V2V2-F.

Napajanje	Faza	L	rjava Žica
	Ozemljitev		zelena/rumena Žica
	Nula	N	modra Žica

Pri fiksni priključitvi mora biti zagotovljena možnost izklopa iz elektricnega omrežja skladno z veljavnimi predpisi.

Ce aparat ni opremljen s priključinem elektricnim kablom in vtikačem, ali z drugo napravo za izključitev iz elektréncega omreža z ločenimi kontakti na vseh polih, ki zagotavlja popolno izključitev v primuru preobrenjenosti v pogojih kategorije III, mora biti v navodilih za priključitev navedeno, da mora biti naprava za izključitev vgrajena v fiksni priklop skladn o vsemi veljavnimi predpisi.

2.2. PRIKLJUCITEV PLINA

Vsa potrebna dela morajo opraviti ustrezno usposobljene strokovne osebe skladno z vsemi veljavnimi predpisi.

Med priključevanjem mora biti kuhalna plošca izklopljena iz elektricnega omrežja.

Na tablici's podatki je navedena vrsta plina, za katero je kuhalna plošca tovarniško prirejena. Pred priključitvijo na dovod plina ali plinskó jeklenko preverite, da je kuhalna plošca prirejena za izbrano vrsto plina. V nasprotnem primuru morate opraviti v nadaljevanju opisane preragoditve.

Če kuhalno plošco prikljucite na tekovi plin (v jeklenki), uporabite regulatorje tlaka skladno z vsemi veljavnimi predpisi.

Uporabiti smete sametakecevi,podlozke in tesnila,ki so skladni z vsemi veljavnimi predpisi.

Nekaterim modelom je prilozen konusni prikljucek, ki je v dolocenih drzavah predpisani naclin prikljucitve. Na sliki 8 so prikazani razlicni načini prikljcevanja (CY cilindrični, CO konusni). V vsakem prirumer pa mora biti cilindrični del prikljucek prikljucen na kuhalno plošco.

Ce za prikljucitev plina uporabite gibljivo cev, dolzina cevi ne smpesegati 2 m.

Gibljivo cev namestite tak, da ne more priti v stik s premicnimi deli ohisja (npr. predalom). Pazite, da je ne napeljete mimo mest, kjer obstaja moznost, da bi prislo do oviranja pretoka zaradi stisnenosti.

Da bi prepreci li morebitno poskodbo kuhalne plose, pri prikrljucevanju upoostevejte spodaj navedeno zaporedje (sika 6):

1) Kot je to prikazano na skici, sestavite dele v naslednjem zaporedju:

A: 1 / 2 moski cilindricni adaptor
B: 1 / 2 tesnilo
C: 1 / 2 zenski adaptor za plin, konusni-cilindrični ali cilindrični-cilindrični
2) Zategnite spoje s pomocjo kljuca; ne pozabite pravilno namestiti cevi.
3) Prikljucek C namestite na cev za dovod plina; uporabite togo bakreno cev ali gibljivo cev iz nerjavecega jekla.

POMEMBNO: Preverite, da spoji ne puscajo; uporabite milnico. Nikoli ne preverjate tesnosti z odprtim plamenom! Prepriçaje se tudi, da gibljiva cev ne more priti v stik s premicnimi deli omarice (npr. Predalom) ter da je napeljana takto, da se ne more poskodovati.

Oporzorilo: Če zavohate plin v blizini kuhalne plošće, takoj zaprite dovod plina do kuhalne plošće terPokličite strokovnjaka. Ne poskušajte ugotoviti mesta pušćanja z odprit im plamenom!

2.3. PRILAGAJANJE KUHALNE PLOŠČE ZA DRUGO VRSTO PLINA

Kuhalno plosco prilagodite za drugo vrsto plina na naslednji nacin:

• odstranite mreze za posodo in gorilnike
• namestite šesterokotni kliquč (7 mm) na nosilec gorilnika (slika 7)
• odvijte šoboin jo nadomestite z ustrezno za izbrano vrsto plina (gl vrsto plina na tablici s podatki)

2.4. NASTAVLJANJE MINIMALNEGA PLAMENA GORILNIKA

Po vžiganju gorilnikov obrnite gumb na minimalno stopnjo, nato pa odstranite gumb (poysem enostavno, z rahlim pritiskom).

Z majhnim izvjacem lahko regulrate vijak, kot je to prikazano na sliki 9. Z obračanjem vijaka na desno dotok plina zmanjsate, z obračanjem vijaka na levo pa dotok plina povecate. Na ta nacin nastavite velikost plamena na priblžno 3 do 4mm nato pa ponovno namestite gumb. Če uporabljate plin LPG (v jeklenkah), vijak za nastavljanje minimalnaega plamena obrnite do konca na desno.

Ko prilagodite kuhaln o ploščo za drugo vrsto plina, nadomestite tudi tablico s podatki o vrsti plina z ustrezno (priložena kuhalni plošči), takdo seBODY podatki ujemali zvrsto plina, za katero je kuhalna plošča prilagojena.

3. UPORABA KUHALNE PLOŠČE NAVODILA ZA UPORABNIKA

Dovoljena je samo namenska uporaba kuhalne plošće, tj. za kuhanje v gospodjinstvih. Drugačna uporaba ni dovoljena in predstavlja tveganje za uporabnika. Proizvajalec ne prevzema odgovornosti za poskodbe ali škodo zaradi nenamenske uporabe.

3.1. UPORABA GORILNIKOV

Gorilnik prižgete takó, da pridržite npr. vžigalico ob gorilniku, pritisnete na gumb za izbrani gorilnik in ga obrnete na levo.

Če gorilnika nekaj dni niste uporabljali, pred prižiganjem počakaje nekaj sekund, kar omogoči uhajanje zraka, ki je morda prisoten v ceveh.

Pri kuhalnih ploscah, opremljenih z elektronskim vzigom, pa:
- pritisnite na gumb za izbrani gorilnik in ga obrnite na lev, na simbol iskre;
- s pritiskom na gumb za proizvajanie isker prižgite plamen. Pri kuhnalih plošcah, opremljenih s samodejnim vžigom, pa enostavno pritisnite na gumb za izbrani gorilnik in ga obnite na simbol iskre. Sistem za vžig bo proizvajal isker, dokler pritiskate na gumb. Če plamen v roku 5 sekund ne zagori, obrnite gumb nazaj na 0 in poskusite ponovno.

Pri modelih, ki so opremljeni z varnostnim priklučkom, ki prekine dotok plina, Če plamen slučajno ugasne, gorilnike prizigate na enak način, toda pri tem morate paziti, da ochrinite pritisk na gumb še 5 do 6 sekund potem, ko plamen zagori.

Pozor:

Pred prižiganjem gorilnikov se prepričajte, da so vsi deli pravilno namešćeni.

KORISTEN NASVET

Priporocamo, da uporabljate posodo z ravnim dnom in ustrezne velikosti za izbrani gorilnik (gl. Razpredelnico):

gl.Razpredelnico

Vrsta gorilnika	Ø posode (cm)	Moč (kW)	G20/20 mbar (Metan)	G30/28-30 mbar (LPG-propan)
A Pomožni gorilnik	12 - 18	1,00	95 l/h	73 g/h
SR Srednje hitri gorilnik	18 - 24	1,75	167 l/h	127 g/h
R Hitri gorilnik	24 - 26	2,50	238 l/h	182 g/h
UR Ultra hitri gorilnik	24 - 28	3,50	333 l/h	255 g/h
QC Gorilnik z dvojno krono	24 - 28	4,00	381 l/h	291 g/h

Če uporabite manjso posodo, zmanjsajte plamen, takdo na sega izpod dna posode. Ne uporabljajte posodo s konkavnim ali konveksnim dnom.

OPOZORILO: Če plamen slučajno ugasne, obrnite gumb v izklopljeni položaj in počakajte vsaj 1 minuto, šele nato ponovno prižgite gorilnik.

Če po vecletni uporabi opazite, da se gumbi težje obracajo, je to znak, da jih je treba podmazati. Obrnite se na najblizji pooblaščeni servis.

4. VZDRZEVANJE IN CISCENJE

Pred cisicenjem pocekajte, da se vsi deli ohladijo. Potegnite vtikač iz vtičnice ali odvjte varovalko, da izključite kuhalno plošć oz elektrčega omrežja.

Otroci Ilambda sodelujeo pri cischenju in vzdrrzevalnih delih le pod nadzorom odraslih.

Nikoli ne uporabljaje grobih cristil ali cistilnih pripomockov; korozivnih detergentov, belil ali kislin. Izogibaje se tudi kislim ali alkalinm snovem (limonin suk, kis ipd.) na emajlranih ali lakiranih povrsinah ali povrsinah iz nerjavecega jekla.

Za ciscenje emajlranih, lakiranih ali kromiranih povrsin uporabljate toplo milnico in blagi detergent. Povrsine iz nerjavecega jekla cistite za namenskim cistilom.

Gorilnike Čistite z milnico; leskJim lahko povrnete z namenskim Čistilom za nerjaveče jeglo. Po Čišćenju jih obrišite do suhega in ponovno namestite.

Pomembno je, da so gorilniki pravilno sestavljeni.

Kromirane mreze in gorilniki

Kromirane mreze in gorilniki z uporabo potemnijo. To je obicajen pojav, ki se mu ni mogoce izogniti, ki pa na delovanje kuhalne plošene vpliva.

Pri pooblašćenem servisu lahko narocite nadomestne dele.

5. SERVISIRANJE

Preden se obrnete na pooblasci servis, preverite:

da je vtikač pravilno v vticnici;
da je dovod plina brezhiben

Če vam ne uspe odpraviti nepravilnosti v delovanju, izključite kuhalno plošćo inPokličite najblžji pooblašćeni servis.

6. PROTECTION DE L'ENVIRONNEMENT

Ta naprava je označena v skladu z dolocili Evropske directiveste 2012/17/EU o odpadni elektricki in elektronski opremi (OEEO). OEEO so takо snovi, ki onesnažujejo okolje (lahko negativno učinkujejo na okolje) kot osnovn sestavni deli (ki jih je moznо ponovno uporabiti). Pomembno je pravlino ravnati z OEEO, da pravlino odstranimo in zavržemo vse snovi, ki onesnažujejo, okolje, ter obnovimo in

recikiramo vse materiale.
Kot posamezniki lahko pomembno vplivamo na to, da OEEO ne postane okoljska tezava; upostevati moramo le nekaj osnovnih pravil:
- Z OEEO ne smemo ravnati kot z ostalimi hisnimi odpadki.
- OEEO moramo odnesti v ustrezne centre za zbiranje opadkov, ki jih upravla obcina ali pooblasceno podjetje. V vec drzavah imajo urejen prevzem vecjih kosov OEEO na domu.
- Ob nakupu nove lahko staro napravo vrnemo prodajalcu, ki jo je dolzen brezplačno prevzeti na osnovi ena za eno, ce je oprema enake vrste in ima enake funkcjije kot dobavljena.

Izjava o skladnosti: Deli aparata, ki prihajao v stik z zivili, so izdelani, skladno z dolocili, navenedenimi v direktivi 89/106.

Proizvajalec ne prevzema odgovornosti za morebitne tiskarske napake v tej knjižici. Pridržujemo si pravico do spremb na izdelku brez predhodnega obvestila.

Razpredelnica 1

VGRADNE KUHALNE PLOŠČE
Število gorilnikov	1	1	2	3	2
	4 gaz QC / R / SR / AUX	4 gaz R / 2 SR / AUX	5 gaz QC / 2R / SR / AUX	4 gaz QC / R / SR / AUX	5 gaz UR / 2R / SR / AUX
Tip/referencea	S67 / HBGPL2X	S67 / HBGPL2X	S67 / HBGPL2X	S67 / HBGPL2X	S67 / HBGPL2X
Varnostna naprava	DA	DA	DA	DA	DA
Pomožni gorilnik (...)	1	1	1	1	1
Gorilnik z dvojno krono	1	-	1	1	-
Ultra hitri gorilnik	-	-	-	-	1
Srednje hitri gorilnik	1	2	1	1	1
Hitri gorilnik	1	1	2	1	1
Vrsta plina / Moč
Moč	9.25 kW	7.00 kW	11.75 kW	9.25 kW	11.25 kW
G20/20 mbar (metan)	881 L/h	666 L/h	1119 L/h	881 L/h	1071 L/h
G30/28-30 mbar (LPG-propan)	673 g/h	509 g/h	854 g/h	673 g/h	818 g/h
Razred	3	3	3	3	3
Napetost/Frekvencca	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz
El. priključna moč	15 W	15 W	15 W	15 W	15 W
Električni vžig	DA	DA	DA	DA	DA
Mere izdelka	595 x 510	595 x 510	745 x 510	745 x 510	745 x 510

Aparat je namenjen za nepofesionalno uporabo v gospodinjstvih.

Proizvajalec ni odgovoren za napake v tej knjižici, ki bi nastale ob tisku ali prepisu. Pridržujemo si pravico izvajanja potrebnih spremb na izdelku, tuditistih, ki se nanašajo na porabo, brez škode za varnost in funkcionalnost naprave.
