Tipo di prodotto	Cappa aspirante da parete
Marca	Dominox
Modello	DA 622 F
Utilizzo	Evacuazione esterna o ricircolo interno
Installazione	A parete o sotto mobile, da un tecnico specializzato
Distanza minima tra il piano cottura e la cappa	65 cm
Alimentazione elettrica	220-240 V, 50/60 Hz (verificare la targhetta dei dati)
Messa a terra	Obbligatoria per cappe di classe I; classe II con doppio isolamento
Interruttore bipolare richiesto	Sì, con apertura dei contatti di almeno 3 mm
Velocità del motore	3 velocità (bassa, media, alta)
Illuminazione	Lampada sostituibile (stesso tipo e potenza)
Filtro antigrasso	Filtro metallico multistrato lavabile in lavastoviglie o filtro sottile usa e getta (a seconda della versione)
Pulizia filtro antigrasso	Ogni mese (filtro metallico) o ogni 2 mesi (filtro sottile usa e getta)
Filtro al carbone attivo	Per versione ricircolo, sostituzione ogni 3 mesi
Pulizia esterna	Acqua tiepida e detergente liquido neutro, non usare prodotti abrasivi
Sicurezza	Scollegare prima della manutenzione; non flambare sotto la cappa; sorvegliare le fritture
Conformità	Rispettare le normative locali per lo scarico dell'aria
Diametro di collegamento	100 mm o 120 mm a seconda del modello
Riciclo a fine vita	Non smaltire con i rifiuti domestici; portare in un centro di raccolta differenziata
Cavo di alimentazione	Sostituire con un cavo speciale disponibile presso il produttore o il servizio di assistenza se danneggiato

Domande frequenti - DA 622 F Dominox

Come installare la cappa in versione evacuazione?

Aprire la griglia di aspirazione, posizionare la leva di conversione sulla posizione aspirante. Rimuovere il filtro al carbone se presente. Collegare il tubo di evacuazione all'anello di raccordo da 100 o 120 mm e ostruire l'uscita non utilizzata.

Come installare la cappa in versione ricircolo?

Aprire la griglia di aspirazione, posizionare la leva sulla posizione filtrante. Montare il filtro al carbone attivo sul supporto motore utilizzando il pomello centrale. La cappa può rimanere collegata a un condotto.

Qual è la distanza minima tra la cappa e i fornelli?

La distanza minima è di 65 cm tra il piano cottura e la parte inferiore della cappa.

Come pulire il filtro antigrasso metallico?

Lavare il filtro ogni mese con acqua tiepida e un detergente normale o in lavastoviglie. Lasciarlo asciugare prima di rimetterlo.

Quando sostituire il filtro al carbone attivo?

Il filtro al carbone deve essere sostituito ogni 3 mesi per garantire una buona eliminazione degli odori.

Cosa fare se l'illuminazione non funziona più?

Scollegare la cappa, aprire la griglia di aspirazione e verificare che la lampada sia ben avvitata. Se necessario, sostituirla con una lampada di stesso tipo e potenza.

Posso usare la cappa senza collegamento esterno?

Sì, è possibile utilizzare la cappa in versione ricircolo con un filtro al carbone attivo. Questo evita dispersioni di calore in inverno.

Come aprire la griglia di aspirazione?

Spostare i pulsanti situati nella parte inferiore della cappa verso il centro. La griglia scivolerà attorno ai perni posteriori. Per rimuoverla, spostare il perno posteriore destro in avanti.

Quali precauzioni di sicurezza prendere durante l'installazione elettrica?

Verificare che la tensione di rete corrisponda a quella indicata sulla targhetta. Usare un interruttore bipolare con apertura dei contatti di almeno 3 mm. Per le cappe con messa a terra, assicurarsi che l'impianto sia correttamente collegato.

Come mantenere la cappa per evitare rischi di incendio?

Pulire regolarmente il filtro antigrasso per evitare l'accumulo di grasso. Non flambare mai preparazioni sotto la cappa e sorvegliare le fritture. Scollegare sempre l'apparecchio prima di qualsiasi manutenzione.

MANUALE UTENTE DA 622 F Dominox

Libretto di Istruzioni INDICE

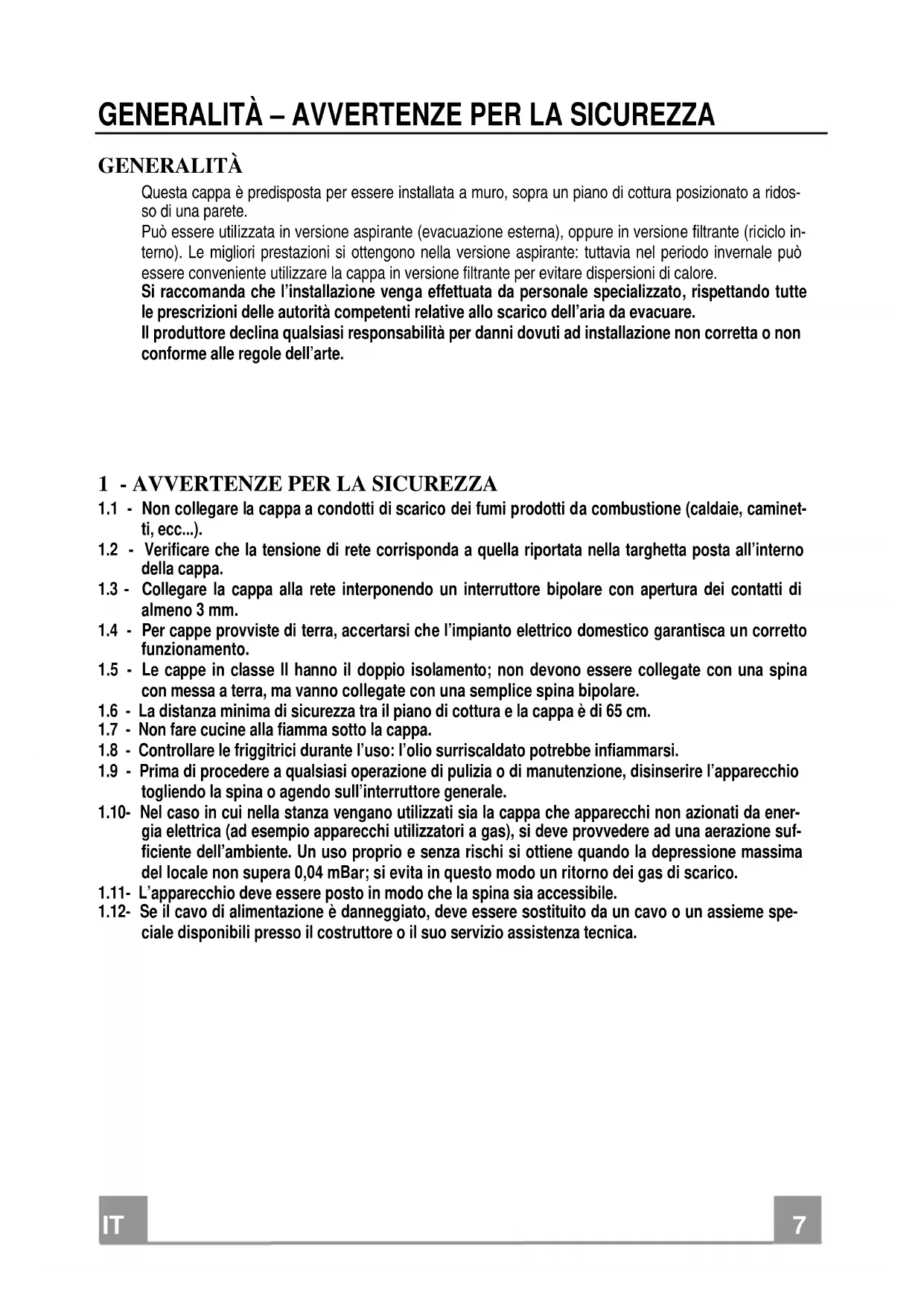

GENERALITÀ - AVVERTENZE PER LA SICUREZZA 7

INSTALLAZIONE 8

USO - MANUTENZIONE 9

Questa cappa è predisposta per essere installata a muro, sopra un piano di cottura posizionato a ridosso di una parete.

Può essere utilizzata in versione aspirante (evacuazione esterna), oppure in versione filtrante (riciclo interno). Le migliori prestazioni si ottengono nella versione aspirante: tuttavia nel periodo invernale può essere conveniente utilizzare la cappa in versione filtrante per evitare dispersioni di calore.

Si raccomanda che l'installazione venga effettuata da personale specializzato, rispettando tutte le prescrizioni delle autorità competenti relative allo scarico dell'aria da evacuare.

Il produttore declina ogni responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell'arte.

1 - AVVERTENZE PER LA SICUREZZA

1.1 - Non collegare la cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc...). 1.2 - Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della cappa. 1.3 - Collegare la cappa alla rete interponendo un interruttore bipolare con apertura dei contatti di almeno 3 mm. 1.4 - Per cappe provviste di terra, accertarsi che l'impianto elettrico domestico garantisca un corretto funzionamento. 1.5 - Le cappe in classe II hanno il doppio isolamento; non devono essere collegate con una spina con messa a terra, ma vanno collegate con una semplice spina bipolare. 1.6 - La distanza minima di sicurezza tra il piano di cottura e la cappa è di 65 cm. 1.7 - Non fare cucine alla fiamma sotto la cappa. 1.8 - Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi. 1.9 - Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio togliendo la spina o agendo sull'interruttore generale. 1.10 - Nel caso in cui nella stanza vengano utilizzati sia la cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori a gas), si deve provvedere ad una aerazione sufficiente dell'ambiente. Un uso privo di rischi si ottiene quando la depressione massima del locale non supera 0,04 mBar; si evita in questo modo un ritorno dei gas di scarico. 1.11 - L'apparecchio deve essere posto in modo che la spina sia accessibile. 1.12 - Se il cavo di alimentazione è danneggiato, deve essere sostituito da un cavo o un assieme speciale disponibili presso il costruttore o il suo servizio assistenza tecnica.

2 - INSTALLAZIONE

Alcuni sistemi di installazione prevedono l'apertura e la rimozione della griglia di aspirazione.

2.1 - Apertura e rimozione della griglia di aspirazione

Per aprire la griglia, far scorrere verso il centro i tastini posti nella parte inferiore della cappa. La griglia scenderà ruotando intorno ai due perni posteriori.

Con griglia aperta e verticale, far scorrere il perno posteriore destro in avanti lungo l'asola laterale fino a provocare la fuoriuscita.

2.2 - Installazione sottopensile

a - Pensile preforato: collegare la cappa al pensile attraverso i fori predisposti sulla base del pensile, utilizzando le 4 viti 4,2 x 44,4 in dotazione. Non è necessario aprire la griglia. b - Pensile non forato:

b.1 - Se alla cappa è allegata una maschera di foratura, seguire le istruzioni riportate su di essa.

b.2 - Se non c'è maschera, aprire la griglia, appoggiare la cappa contro la base del pensile e avvitare dall'interno direttamente al legno con viti 3,5 x 16, non in dotazione.

2.3 - Installazione a muro

a - Con l'ausilio dell'eventuale maschera di foratura, fare 2 fori Ø 8 nel muro, applicare i due tasselli, inserire due viti 4,2 x 44,4 lasciando 5 mm non avvitati, rimuovere la griglia di aspirazione, agganciare la cappa alle due viti negli appositi fori asolati posteriori e procedere dall'interno al serraggio completo delle viti. b - Se non è disponibile la maschera, praticare 2 fori Ø 8 (vedi dis.) ed inserire tasselli e viti, procedendo come al paragrafo a. c - Per un'installazione a muro tramite staffe (opzionali), attenersi alle istruzioni riportate nella apposita maschera abbinata. d - Rispettare l'avvertenza 1.6.

2.4 - Scelta della versione

a - Aspirante

Aprire la griglia di aspirazione e posizionare la leva o l'indice della manopola sulla posizione «aspirante» al fondo della sua corsa. Eliminare, se applicata, la cartuccia di carbone attivo, svitando il pomello centrale o ruotando lentamente in senso antiorario per sganciare l'attacco centrale a baionetta.

Collegare la tubazione esterna alla flangia Ø 100 mm (o Ø 120 mm su alcuni modelli) posizionata sulla uscita superiore o posteriore secondo necessità. Applicare il tappo nel foro rimasto libero. Rispettare tassativamente l'avvertenza 1.1.

b - Filtrante

Aprire la griglia di aspirazione e posizionare la leva o l'indice della manopola nella sua posizione filtrante al fondo della sua corsa.

Applicare la cartuccia di carbone attivo al supporto motore con il pomello metallico centrale o ruotando lentamente in senso orario per agganciare l'attacco centrale a baionetta. La tubazione esterna, se c'è, deve rimanere collegata.

2.5 - Connessione elettrica e controllo funzionale

1 - È necessario rispettare scrupolosamente le avvertenze 1.2, 1.3, 1.4 e 1.5 del paragrafo 1 relative alla sicurezza. 2 - Effettuato il collegamento elettrico, verificare il corretto funzionamento di illuminazione, accensione del motore, cambio delle velocità.

3 - FUNZIONAMENTO

3.1- Gli interruttori comandano l'accensione, la regolazione della velocità del motore e l'illuminazione del piano di cottura. Per il miglior rendimento dell'apparecchio si consiglia di aprire la visiera e di usare la velocità più elevata in caso di forte concentrazione di odori e fumi, e la velocità intermedia o inferiore per un ricambio d'aria silenzioso ed economico. È inoltre necessario mettere in funzione la cappa quando si inizia a cucinare, lasciandola accesa per qualche minuto dopo aver terminato la cottura.

3.2- Rispettare tassativamente le avvertenze 1.7 e 1.8.

4 - MANUTENZIONE E PULIZIA

Una buona manutenzione garantisce un elevato rendimento e una lunga durata della cappa.

ATTENZIONE: L'accumulo di grassi all'interno del filtro può pregiudicare il rendimento dell'apparecchio, e può comportare seri rischi di incendio. Si raccomanda pertanto di attenersi scrupolosamente alle istruzioni indicate.

4.1 - Filtro antigrasso

È il filtro meccanico, fornito in diversi tipi alternativi, che trattiene le particelle di grasso. È posto all'interno della griglia di aspirazione.

Per la manutenzione operare come segue:

a- Generalità: Indipendentemente dal tipo di filtro, per toglierlo aprire la griglia e rimuovere gli appositi fermi in filo metallico.

b- Filtro sottile a perdere (spessore circa 1 mm):

Non lavare, ma sostituire mediamente ogni 2 mesi. Se il filtro è dotato di indicatori chimici di saturazione, sostituire quando:

b.1- Il colore viola dei puntini visibili dall'esterno si è diffuso su tutta la superficie del filtro.

b.2- Il colore rosso delle strisce interne, normalmente non visibile, è diventato visibile dall'esterno.

c-Filtro metallo multistrato: va lavato mediamente 1 volta al mese in acqua con normale detersivo o in lavastoviglie. Asciugare bene prima di rimontarlo.

4.2 - Pulizia Filtri antigrasso metallici autoportanti

• Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
• Togliere i Filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.

4.3 - Filtro al carbone attivo

È il filtro chimico che trattiene gli odori nella cappa filtrante. Per rimuoverlo, aprire la griglia e svitare il pomello centrale metallico o ruotare leggermente in senso antiorario il filtro fino a sganciare la baionetta centrale. Rimontare procedendo in senso inverso. Per un buon rendimento sostituire mediamente ogni 3 mesi.

4.4 - Illuminazione

Se una lampada non funziona o smette di funzionare, aprire la griglia di aspirazione e controllare che sia ben avvitata. Se fosse necessario, cambiarla con un'altra di pari tipo o potenza.

4.5 - Pulizia

Pulire la cappa con acqua tiepida e detersivo liquido neutro; evitare l'uso di solventi, alcool e abrasivi. Per tutte le operazioni dal punto 4.1 al punto 4.4 rispettare l'avvertenza 1.9, in particolare per l'operazione 4.3.

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.
