MANUALE UTENTE DA 6014 XS Dominox

Istruzioni per l’uso e l’installazione

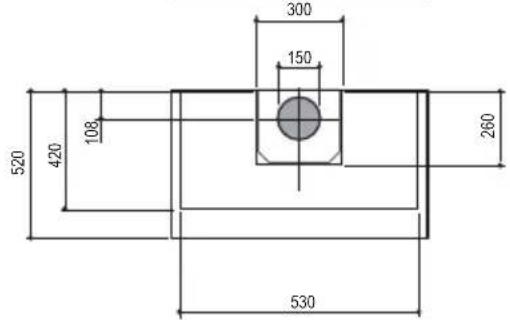

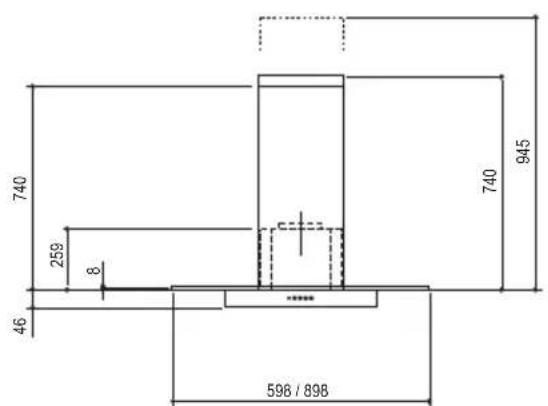

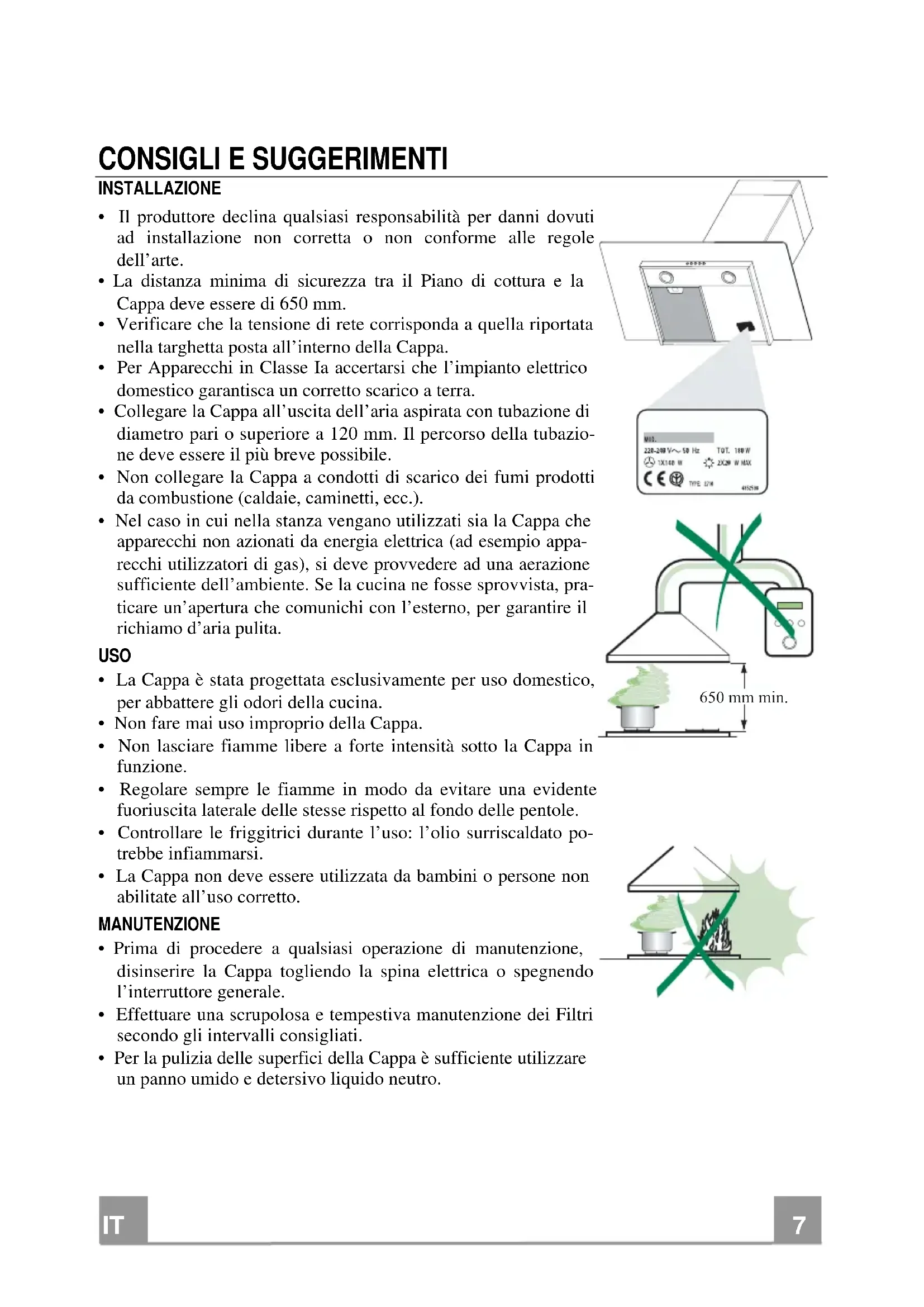

CONSIGLI E SUGGERIMENTI

• Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell’arte.

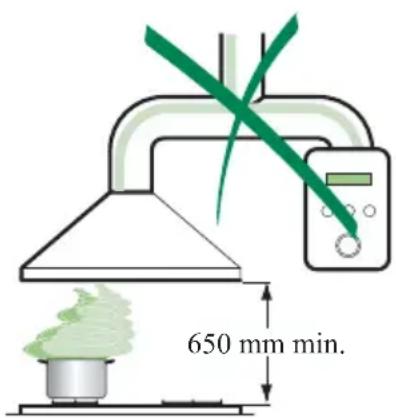

• La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650 mm.

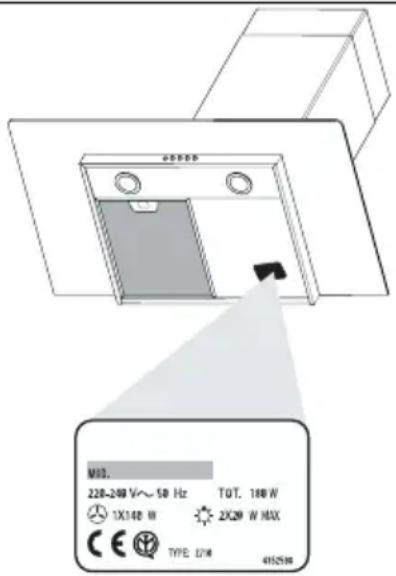

• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all’interno della Cappa.

• Per Apparecchi in Classe Ia accertarsi che l’impianto elettrico domestico garantisca un corretto scarico a terra.

• Collegare la Cappa all’uscita dell’aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazio- ne deve essere il più breve possibile.

• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).

• Nel caso in cui nella stanza vengano utilizzati sia la Cappa che apparecchi non azionati da energia elettrica (ad esempio appa- recchi utilizzatori di gas), si deve provvedere ad una aerazione sufficiente dell’ambiente. Se la cucina ne fosse sprovvista, pra- ticare un’apertura che comunichi con l’esterno, per garantire il richiamo d’aria pulita. USO

• La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.

• Non fare mai uso improprio della Cappa.

• Non lasciare fiamme libere a forte intensità sotto la Cappa in funzione.

• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.

• Controllare le friggitrici durante l’uso: l’olio surriscaldato po- trebbe infiammarsi.

• La Cappa non deve essere utilizzata da bambini o persone non abilitate all’uso corretto. MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l’interruttore generale.

• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati.

• Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

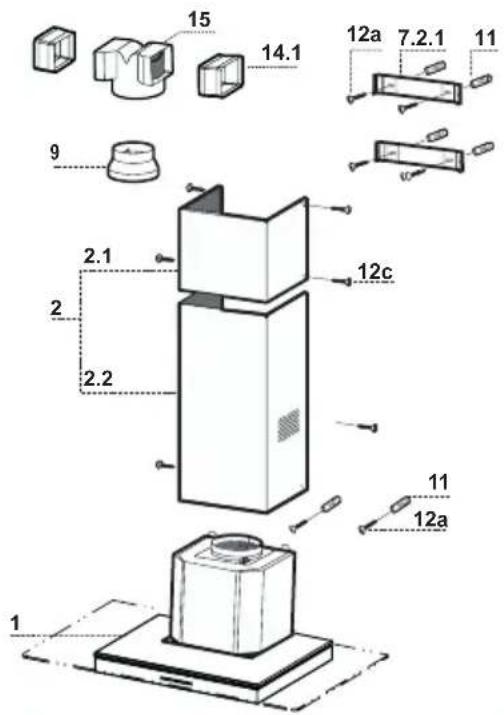

Componenti Rif. Q.tà Componenti di Prodotto 1 1 Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri 2 1 Camino Telescopico formato da:

9 1 Flangia di Riduzione ø 150-120 mm

14.1 2 Prolunga Raccordo Uscita Aria

15 1 Raccordo Uscita Aria Rif. Q.tà Componenti di Installazione

7.2.1 2 Staffe Fissaggio Camino Superiore

INSTALLAZIONE Foratura Parete e Fissaggio Staffe

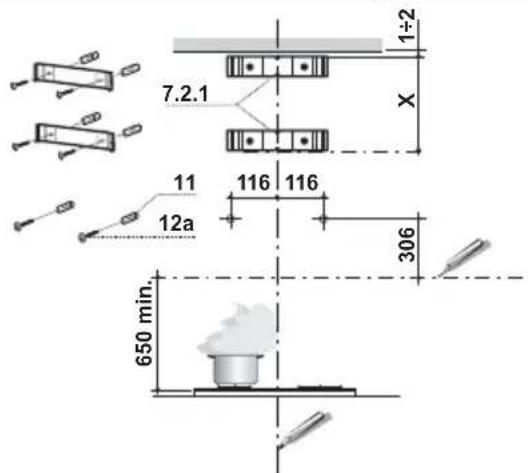

Tracciare sulla Parete:

• una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa;

• una linea Orizzontale a: 650 mm min. sopra il Piano di Cottura.

• Appoggiare come indicato la Staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore, alline- ando il suo centro (intagli) sulla linea Verticale di riferimento.

• Segnare i centri dei Fori della Staffa.

• Appoggiare come indicato la Staffa 7.2.1 a X mm sotto la prima staffa (X = altezza Camino Superiore in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento.

• Segnare i centri dei Fori della Staffa.

• Segnare come indicato, un punto di riferimento a 116 mm dalla linea Verticale di riferimen- to, e 306 mm sopra la linea Orizzontale di riferimento.

• Ripetere questa operazione dalla parte opposta.

• Forare ø 8 mm i punti segnati.

• Inserire i tasselli 11 nei fori.

• Fissare le Staffe, utilizzando le Viti 12a (4,2 x 44,4 ) in dotazione.

• Avvitare 2 Viti 12a (4,2 x 44,4) in dotazione nei fori per il fissaggio del corpo Cappa, la- sciando uno spazio di 5-6 mm fra la parete e la testa della vite.

Montaggio Corpo Cappa

• Prima di agganciare il Corpo Cappa, serrare le 2 Viti Vr situate sui punti di aggancio del Corpo Cappa.

• Agganciare il Corpo Cappa alle Viti 12a.

• Serrare definitivamente le Viti 12a di supporto.

• Agire sulle Viti Vr per livellare il Corpo Cappa. 12a

Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ø150 o 120 mm, la cui scelta è lasciata all'installatore.

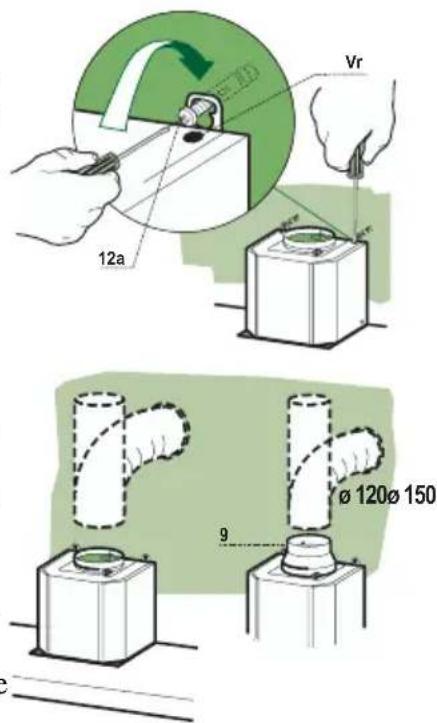

• Per collegamento con tubo ø120 mm, inserire la Flangia di ri- duzione 9 sull’Uscita del Corpo Cappa.

• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.

• Togliere eventuali Filtri Antiodore al Carbone attivo.

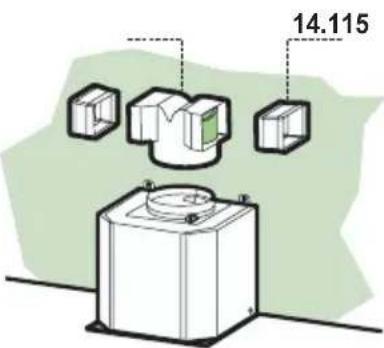

• Inserire a pressione il Raccordo 15 sull’Uscita Aria.

• Inserire lateralmente le Prolunghe Raccordo 14.1 sul Raccordo

• Assicurarsi che l’uscita delle Prolunghe Raccordo 14.1 risulti in corrispondenza delle bocchette del Camino sia in orizzontale che in verticale. Se così non fosse, aggiustare la posizione in- vertendo le Prolunghe Raccordo 14.1 e rimontare i particolari come prima descritto.

• Assicurarsi della presenza del Filtro Antiodore al Carbone attivo. 14.115IT

• Collegare la Cappa all’Alimentazione di Rete inter- ponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.

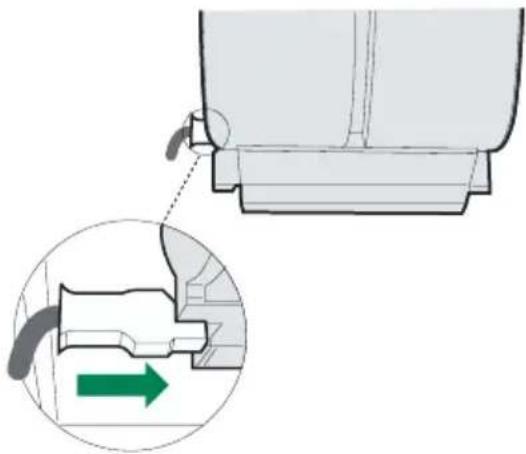

• Rimuovere i Filtri antigrasso (vedi par. “Manuten- zione”) e assicurarsi che il connettore del Cavo di a- limentazione sia correttamente inserito nella presa dell’Aspiratore Montaggio Camino Camino superiore

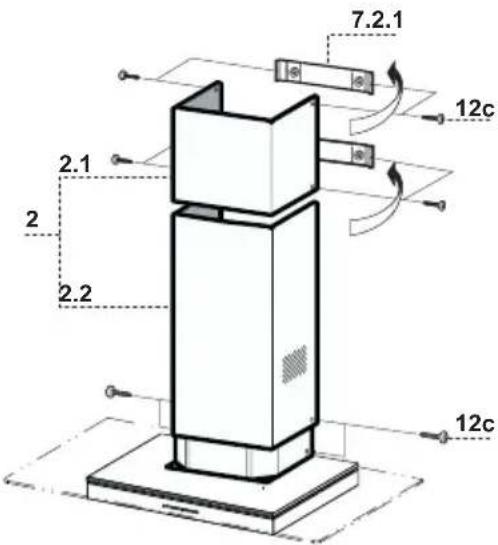

• Allargare leggermente le due falde laterali, aggan- ciarle dietro le Staffe 7.2.1 e richiuderle fino a battu- ta.

• Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 9,5) in dotazione. Camino inferiore

• Allargare leggermente le due falde laterali del Cami- no, agganciarle tra il Camino superiore e la parete e richiuderle fino a battuta.

• Fissare lateralmente la parte inferiore al Corpo Cap- pa, con 2 Viti 12c (2,9 x 9,5) in dotazione.

• Assicurarsi che l’uscita del Raccordo 15 risulti in corrispondenza delle bocchette del Camino. 12c

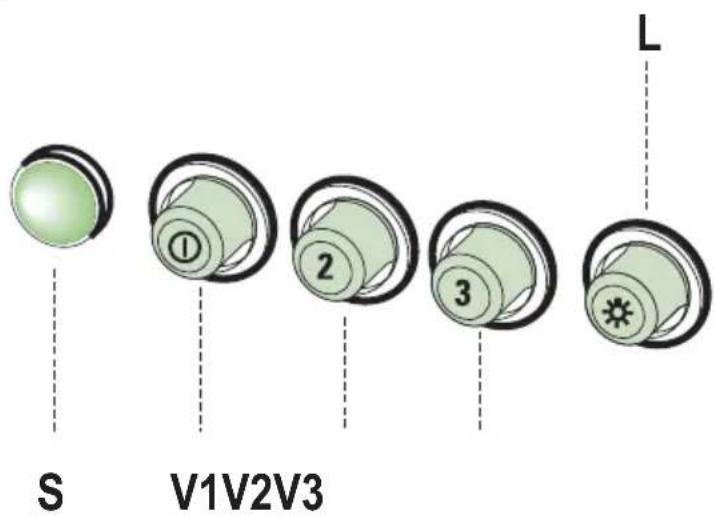

L Luci Accende e spegne l’Impianto di Illuminazione. S Led Led accensione Motore. V1 Motore Accende e spegne il motore Aspirazione a velocità minima, adatta ad un ricambio d’aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura. V2 Velocità Velocità media, adatta alla maggior parte delle condizioni d’uso, dato l’ottimo rapporto tra portata d’aria trattata e livello sonoro. V3 Velocità Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura, anche per tempi prolungati.IT

MANUTENZIONE Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

• Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.

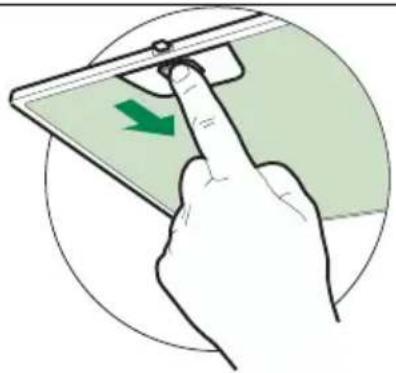

• Togliere i Filtri uno alla volta, spingendoli verso la parte poste- riore del gruppo e tirando contemporaneamente verso il basso.

• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.

• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna

• Non è lavabile e non è rigenerabile, va sostituito almeno ogni 4 mesi o più frequentemente, per un uso particolarmente intenso.

• Togliere i Filtri antigrasso metallici.

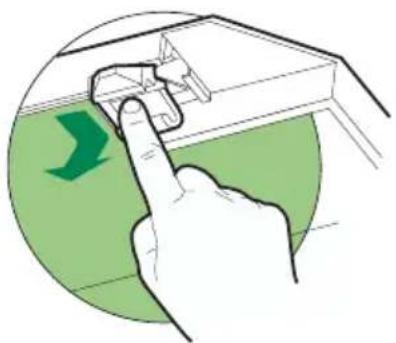

• Rimuovere il Filtro antiodore al Carbone attivo saturo, agendo sugli appositi agganci.

• Montare il nuovo Filtro agganciandolo nella sua sede.

Illuminazione SOSTITUZIONE LAMPADE Lampade a incandescenza da 40 W

• Togliere i Filtri antigrasso metallici.

• Svitare le Lampade e sostituirle con nuove di uguali caratteri- stiche.
