Ürün Tipi	Aspiratör
Marka	Dominox
Model	DA 6014 XS
Boyutlar (yaklaşık)	Genişlik 60 cm, derinlik 50 cm, yükseklik değişken
Ağırlık (yaklaşık)	10 kg
Elektrik Beslemesi	220-240 V, 50 Hz
Elektrik Sınıfı	Sınıf I (topraklama zorunlu)
Pişirme yüzeyine minimum mesafe	650 mm
Hava çıkış çapı	120 mm veya 150 mm (verilen redüktör ile)
Ana Fonksiyonlar	Aydınlatma, 3 kademeli emiş (V1 sessiz, V2 orta, V3 maks)
Yağ Filtreleri	Kendinden taşıyıcı metal, bulaşık makinesinde yıkanabilir (her 2 ayda bir)
Aktif Karbon Filtre	Yıkanamaz, her 4 ayda bir (veya daha sık) değiştirilmeli
Aydınlatma	40 W akkor lamba (aynı model ile değiştirilmeli)
Malzeme	Paslanmaz çelik / cam (tahmini)
Kurulum Türü	Dış tahliye veya devridaim (karbon filtre ile)
Ambalaj İçeriği	Aspiratör gövdesi, bacalar, uzaktan kumanda, flanşlar, dübeller, vidalar, redüksiyon flanşı, bağlantı parçaları
Bakım	Dış temizlik nemli bez ve nötr deterjan ile; bakımdan önce fişi çekin
Güvenlik	Açık alevle kullanmayın; fritözlerin gözetimi; bakımdan önce genel kapatma
Onarılabilirlik	Yedek parçalar mevcut (örn. filtreler, lambalar, uzaktan kumanda)

Sık sorulan sorular - DA 6014 XS Dominox

Aspiratör ile pişirme yüzeyi arasındaki minimum mesafe nedir?

Güvenlik mesafesi, pişirme yüzeyinin üzerinde 650 mm'dir.

Yağ filtreleri nasıl temizlenir?

Metal filtreler bulaşık makinesinde yıkanabilir. Kullanımda her 2 ayda bir veya yoğun kullanımda daha sık temizlenmesi önerilir. Geriye itip aşağı çekerek çıkarın, ardından tekrar takmadan önce kurumaya bırakın.

Karbon filtre ne sıklıkla değiştirilmelidir?

Aktif karbon filtre yıkanamaz veya yenilenemez. Yaklaşık her 4 ayda bir veya aspiratör çok kullanılıyorsa daha sık değiştirilmelidir.

Aspiratör ampulü nasıl değiştirilir?

Yağ filtrelerini çıkarın, ardından arızalı ampulü sökün ve aynı 40 W akkor lamba ile değiştirin. Filtreleri tekrar takın.

Aspiratörü dış tahliye olmadan devridaim modunda kurabilir miyim?

Evet, aspiratör devridaim modunda çalışabilir, ancak havayı odaya geri vermeden önce temizlemek için bir aktif karbon filtre takılması gerekir.

Hangi tahliye borusu çapı kullanılmalıdır?

Tercihen 150 mm çapında bir boru kullanın veya verilen redüktör ile 120 mm. Rota mümkün olduğunca kısa olmalıdır.

Aspiratör yanmazsa ne yapmalıyım?

Önce cihazın fişe takılı olduğundan ve çift kutuplu anahtarın açık konumda olduğundan emin olun. Güç kablosu konnektörünün difüzör prizine iyice takıldığından emin olun. Sorun devam ederse bir profesyonele başvurun.

Verilen uzaktan kumanda nasıl ayarlanır?

Uzaktan kumanda, aydınlatma ve emiş hızlarını kontrol etmeyi sağlar. Herhangi bir özel ayar gerektirmez; kurulumdan sonra kullanıma hazırdır.

Aspiratör gazlı ocakla kullanılabilir mi?

Evet, ancak odanın yeterli havalandırmasını sağlamak gerekir. Mutfakta pencere yoksa temiz hava için bir açıklık sağlayın. Aspiratörün altında asla açık alev bırakmayın.

Dekoratif bacalar nasıl sabitlenir?

Üst baca, duvara sabitlenmiş flanşların arkasına asılır, ardından alt baca, üst baca ile duvar arasına yerleştirilir. Verilen 4,2 x 44,4 vidalarla sabitlenir.

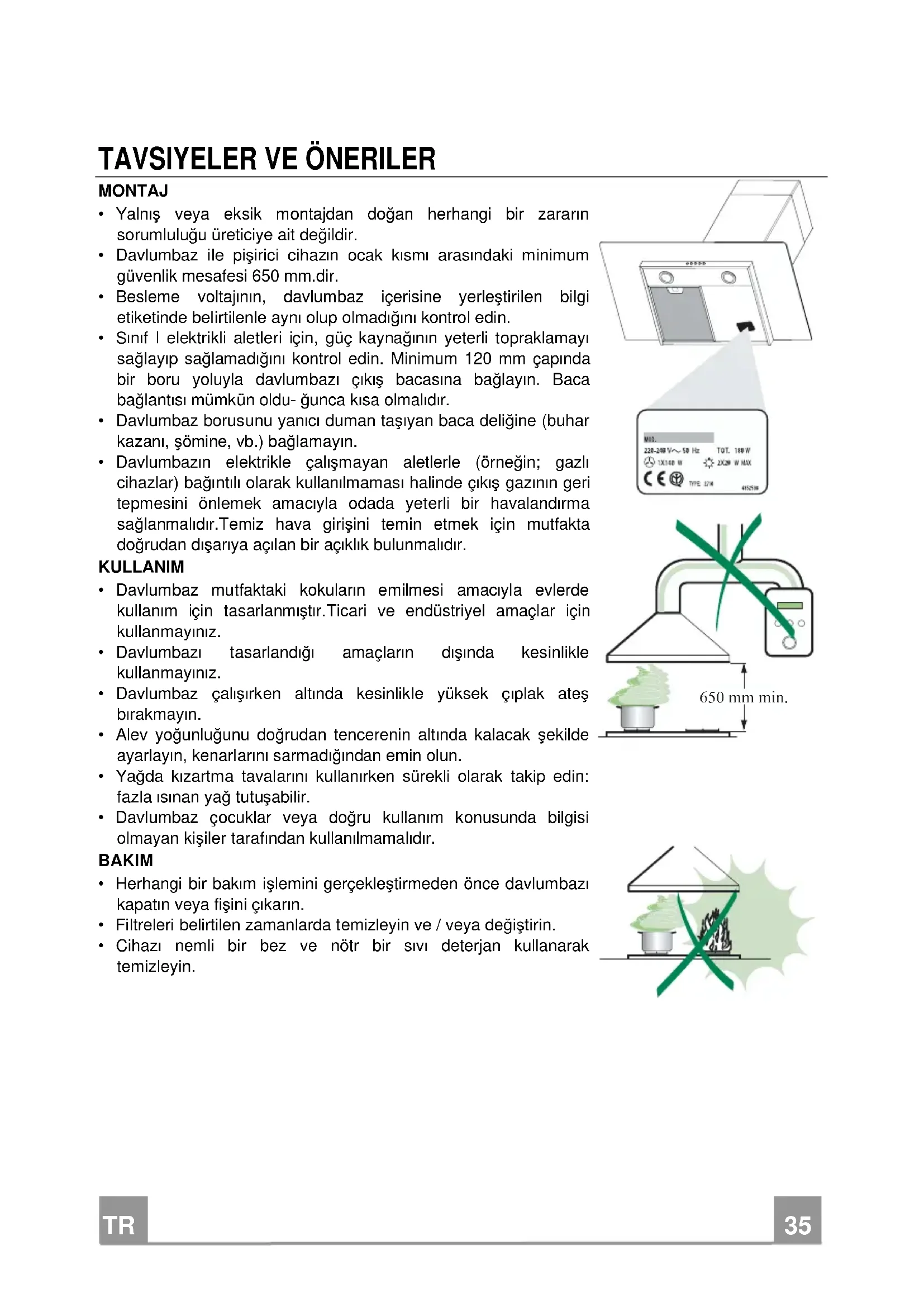

KULLANIM KILAVUZU DA 6014 XS Dominox

• Yanlış veya eksik montajdan doğan herhangi bir zararın sorumluluğu üreticiye ait değildir.

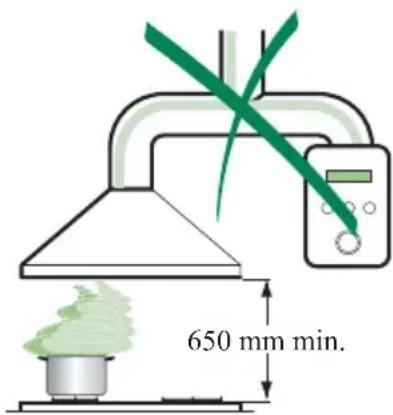

• Davlumbaz ile pişirici cihazın ocak kısmı arasındaki minimum güvenlik mesafesi 650 mm'dir.

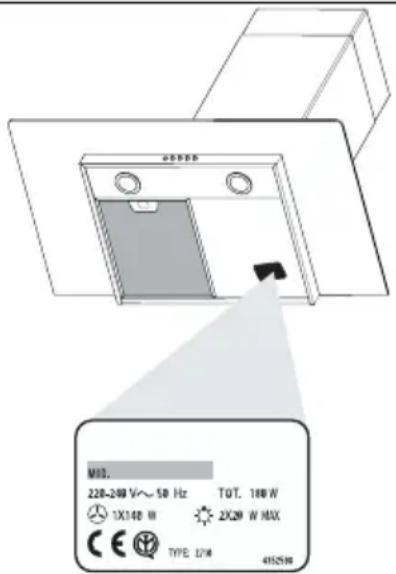

• Besleme voltajının, davlumbaz içerisine yerleştirilen bilgi etiketinde belirtilenle aynı olup olmadığını kontrol edin.
• Sınıf I elektrikli aletler için, güç kaynağının yeterli topraklamayı sağlayıp sağlamadığını kontrol edin. Minimum 120 mm çapında bir boru yoluyla davlumbazı baca şaftına bağlayın. Baca bağlantısı mümkün olduğunca kısa olmalıdır.
• Davlumbaz borusunu yanıcı duman taşıyan baca deliğine (buhar kazanı, şömine, vb.) bağlamayın.
• Davlumbazın elektrikle çalışmayan aletlerle (örneğin; gazlı cihazlar) bağlantılı olarak kullanılmaması halinde çıkış gazının geri tepmesini önlemek amacıyla odada yeterli bir havalandırma sağlanmalıdır. Temiz hava girişini temin etmek için mutfakta doğrudan dışarıya açılan bir açıklık bulunmalıdır.

KULLANIM

• Davlumbaz mutfaktaki kokuların emilmesi amacıyla evlerde kullanım için tasarlanmıştır. Ticari ve endüstriyel amaçlar için kullanmayınız.
• Davlumbazı tasarlandığı amaçların dışında kesinlikle kullanmayınız.
• Davlumbaz çalışırken altında kesinlikle yüksek çıplak ateş bırakmayın.
• Alev yoğunluğunu, dokunduğu tencerenin altında kalacak şekilde ayarlayın, kenarlarını sarmadığından emin olun.
• Yağda kızartma tavalarını kullanırken sürekli olarak takip edin: fazla ısınan yağ tutuşabilir.
• Davlumbaz çocuklar veya doğru kullanım konusunda bilgisi olmayan kişiler tarafından kullanılmamalıdır.

BAKIM

• Herhangi bir bakım işlemini gerçekleştirmeden önce davlumbazı kapatın veya fişini çıkarın.
• Filtreleri belirtilen zamanlarda temizleyin ve/veya değiştirin.
• Cihazı nemli bir bez ve nötr bir sıvı deterjan kullanarak temizleyin.

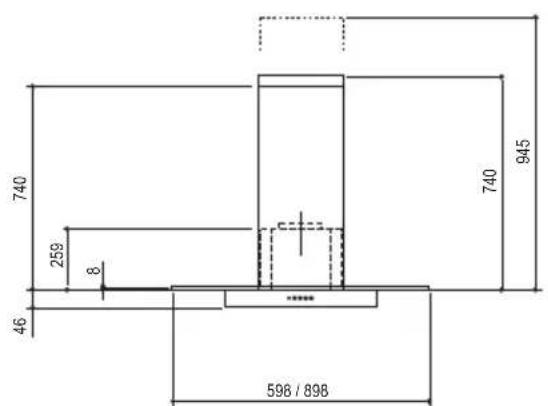

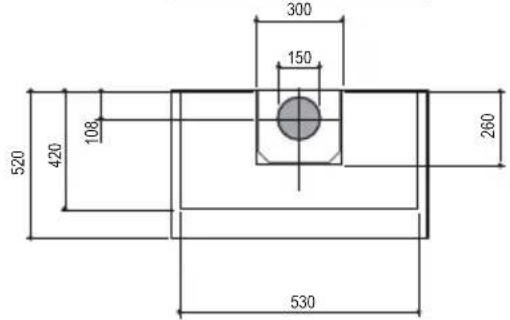

Boyutlar

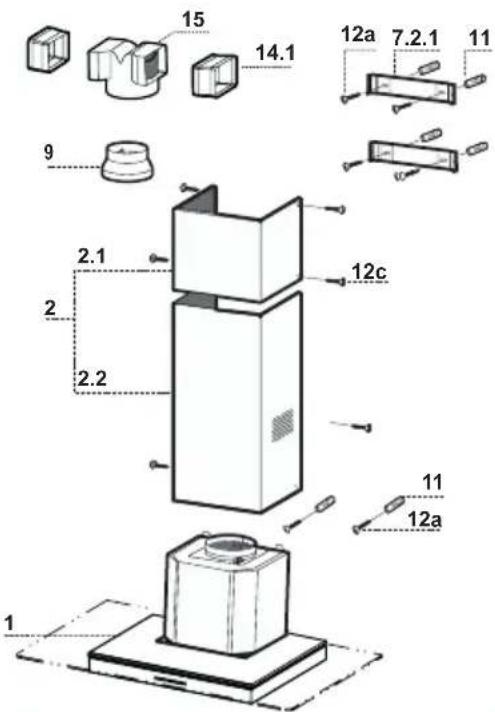

Parçalar

Ref.	Adet	Urünün	parçaları
1	1	Sunlardan olşan davlumbaz güvdesi: Kummandalar, Lamba, Fan grubu, Filtreler
2	1	Sunlardan olşan teleskopik baca:
2.1	1	Üst baca
2.2	1	Alt baca
9	1	Redüksiyon Flanlı 0 150-120 mm
14.1	2	Hava Çıkışı Uzatma Rakoru
15	1	Hava Çıkışı Rakoru
Ref.	Adet	Montaj	Parçaları
7.2.1	2	Üst Baca Tesbit Braketleri
7.3	1	Rakor	Destek	Braketeti
12a	6	Vidalar 4,2 x 44,4
12c	6	Vidalar 2,9 x 9,5
	Adet	Belgeler
	1	Talimat Kilavuzu

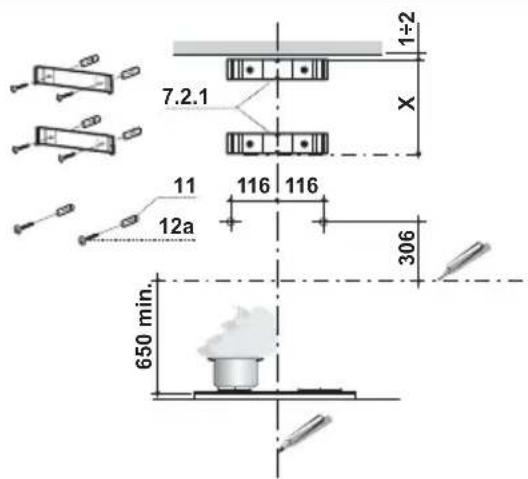

Duvarın delinmesi ve takozların sabitlenmesi

Duvarın üzerinde:

• Üst sınıra veya tavana kadar dik bir çizgi çiziniz; çizgi, bacanın yerleştirileceği bölgenin ortasından geçmelidir;
• Pişirme düzleminin 650 mm üzerinden geçecek şekilde yere paralel bir çizgi çiziniz.
• Gösterildiği üzere 7.2.1 no.lu takozu tavandan veya üst sınırdan 1-2 mm aşağısına yerleştirerek merkezinin dikey referans çizgisinin üzerinde olmasına dikkat ediniz.
• Takozun deliklerinin merkezlerini işaretleyiniz.
• Şekilde gösterildiği üzere 7.2.1 no.lu takozu birinci takozun X mm altına yerleştiriniz (X = kullanılacak üst bacanın yüksekliği). Merkezinin dikey referans çizgisinin üzerinde olmasına dikkat ediniz.
• Takozun deliklerinin merkezlerini işaretleyiniz.
• Şekilde görüldüğü gibi dikey çizginin 116 mm aşağısında ve yatay çizginin 306 mm üzerinde bir referans noktası tespit ediniz.
• Aynı işlemi diğer tarafa uygulayınız.
• Tespit edilen noktaları 8 mm ile deliniz. Deliklere 11 no.lu destekleri yerleştiriniz. 12a no.lu vidaları (4,2 x 44,4) kullanarak takozları monte ediniz.
• 2 adet 12a (4,2 x 44,4) vidayı baca gövdesi sabitleme yuvalarına yerleştiriniz. Duvar ile vida başı arasında 5-6 mm'lik mesafe bırakınız.

Davlumbaz Gövdesi Montajı

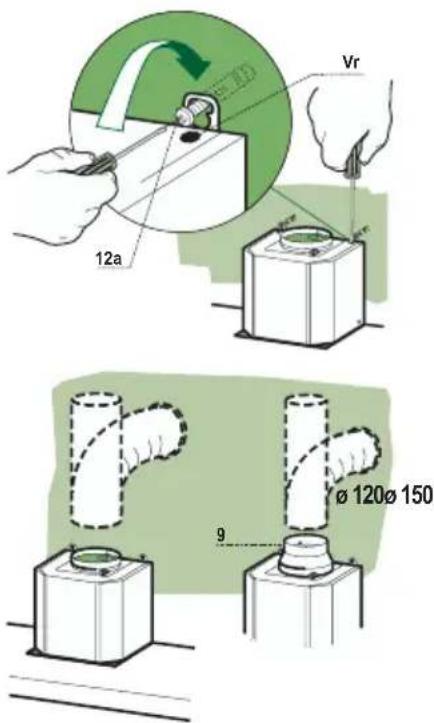

• Davlumbaz gövdesini kancalara takmadan önce gövde üzerindeki kancalama noktalarında bulunan 2 adet vidayı Vr sıkınız. Davlumbaz gövdesini vidalara 12a takınız. Destek vidalarını 12a nihai olarak sıkınız.
• Vr vidalarına müdahale ederek Davlumbaz Gövdesi seviyesini hizalayınız.

Bağlantılar

ASPİRATÖRLÜ MODEL HAVA ÇIKIŞI

Aspiratörlü modelin montajı için, davlumbaz, montörün seçeceği 150 ya da 120 mm çapında sert veya esnek bir boru ile çıkış kutusuna bağlanmalıdır.

• 120 mm çapında boru ile bağlantı için, redüksiyon flanşını (9) davlumbaz gövdesi çıkışına yerleştiriniz.
• Boruyu uygun kelepçelerle sıkarak sabitleyiniz. Bu malzeme davlumbaz donanımıyla birlikte verilmemiştir. Varsa aktif karbonlu koku alma filtrelerini çıkarınız.

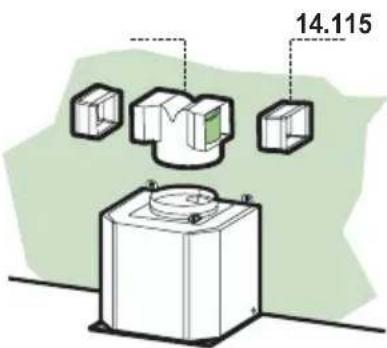

FİLTRELİ MODEL HAVA ÇIKIŞI

Rakoru (15) bastırarak hava çıkışına takınız. Rakor uzantılarını (14.1) yandan Rakora (15) takınız. Rakor uzantılarının 14.1 hem yatay hem de dikey olarak baca ağızlarına denk geldiğinden emin olunuz. Eğer tam karşılıklı oturmamışlarsa rakor uzantılarını döndürerek 14.1 pozisyonu düzeltiniz ve diğer aksamı yukarıda belirtildiği şekilde tekrar takınız. - Aktif karbonlu koku filtresinin mevcut olduğunu kontrol ediniz.

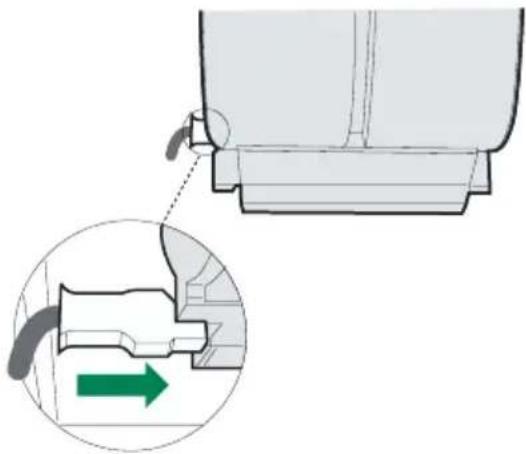

ELEKTRİK BAĞLANTISI

• Davlumbazı şebeke cereyanına bağlarken ara temas aralığı en az 3 mm olan iki kutuplu bir elektrik anahtarı koyunuz.
• Yağ tutucu filtreleri çıkarınız (bakınız "Bakım" paragrafı) ve besleme kablosu soketinin aspiratör prizine iyice takılmış olduğundan emin olunuz.

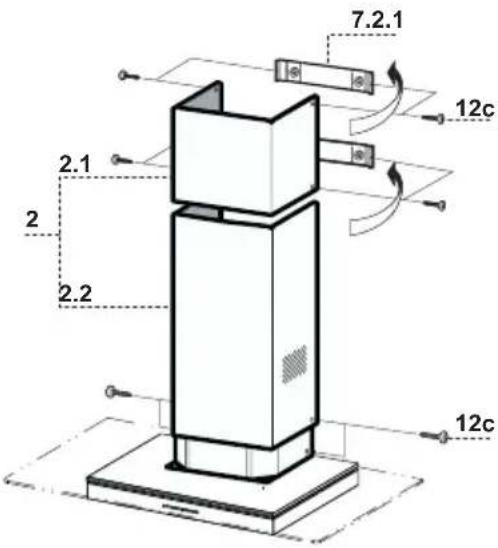

Bacanın Montajı

Üst baca

• İki yan kenar çeperini hafifçe genişletiniz, braketlerin (7.2.1) arkasına geçirip son noktasına kadar bastırınız.
• Braketlere yan tarafından davlumbaz donanımındaki 4 adet vidayla 12c (2,9 x 9,5) sabitleyiniz.

Alt baca

• Bacanın iki yan kenar çeperini hafifçe genişletiniz, üst baca ile duvar arasına geçiriniz ve son noktasına kadar bastırınız.
• Alt kısmını yan tarafından davlumbaz donanımındaki 2 adet vidayla 12c (2,9 x 9,5) davlumbaz gövdesine sabitleyiniz. Rakor çıkışının (15) baca ağızlarına tekabül ediyor olmasını kontrol ediniz.

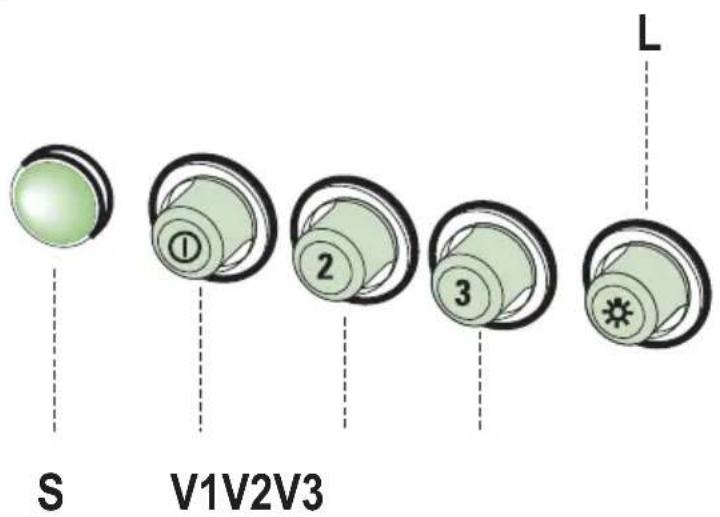

L	Lambalar	Ayandinlatma sistemi yakar ve sondereürür
S	Led	Motorun calismałakta oldugunu bildiren led lambası
V1	Motor	Aspiarator motorunu minimum hizda açar ve kapatır ; minimum hiz sessi-zce calşarak aşır pișirme buharı olmadalıkinda surekli hava dolașimi saglar.
V2	Hz Orta hiz, kullanımın buyük kisminda yararlananan hizdir, sesduzeyi ile hava dolașimiarasindaki orphan optimumdur.
V3	Velocità	Yüksek (maksimum) hiz, uzun surelì onions veçok fazla buhar acı.ga cikaran pișirme ilemlerinde kullanilmak icindir.

Yağ tutucu filtreler

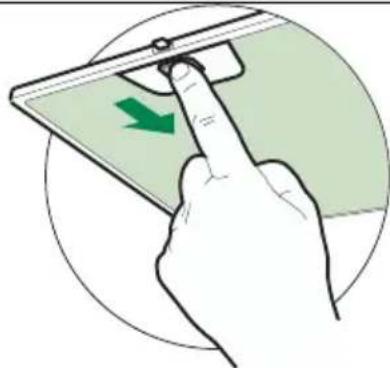

METALİK YAĞ TUTUCU FİLTRELERİN TEMİZLENMESİ

• Bu filtreler bulaşık makinesinde de yıkanabilir ve normal kullanıldıklarında iki ayda bir, yoğun kullanım halinde ise daha sıkça yıkanmaları gereklidir.
• Filtreleri, grubun arka tarafından itirerek ve aynı anda aşağı doğru çekerek tek tek çıkarınız.
• Filtreleri yıkarken eğip katlamayınız, tekrar monte etmeden önce de kurutunuz. Monte ederken kulpun görünen dış tarafa doğru gelmesine dikkat ediniz.

Koku Filtresi (Filtreli Model)

AKTİF KARBONLU KOKU FİLTRESİNİN DEĞİŞTİRİLMESİ

• Yıkanabilir ya da rejenere edilebilir nitelikte değildir, normalde en az 4 ayda bir, yoğun kullanımda ise daha sıkça değiştirilir. Metalik Yağ Filtrelerini çıkarınız.

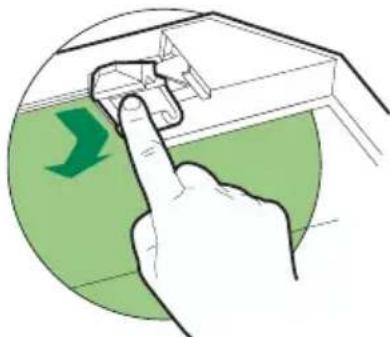

• Doymuş durumdaki Aktif Karbonlu Koku Filtresini kamçıları serbest bırakarak çıkarınız.
• Yeni filtreyi yuvasına takınız. Metalik yağ filtrelerini tekrar monte ediniz.

Aydınlatma

AMPULLERİN DEĞİŞTİRİLMESİ

40 W akkor lambalar

Metalik yağ tutucu filtreleri çıkarınız. Ampulleri gevşetip çıkarınız ve aynı özelliklere sahip yenileriyle değiştiriniz. Metalik yağ tutucu filtreleri tekrar takınız.

Ürün veya paketi üzerindeki sembol, bu ürünün normal bir evsel atık olarak görülmemesi ve bu tip elektrikli veya elektronik cihazların atıldığı dönüşümlü toplama noktalarına terk edilmesi gerektiğine işaret eder. Bu ürünü gerektiği gibi imha etme kurallarına uyarsanız çevre ve insan sağlığı üzerindeki olumsuz etkilerini bertaraf etmeye katkı sağlamış olursunuz. Bu ürünün geri dönüşüm koşulları hakkında daha ayrıntılı bilgi için bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışınız.
