KULLANIM KILAVUZU DC 1060 Dominox

DİKKAT EDİLMESİ GEREKEN KONULAR

Ürününüz havayı dışarı atıcı (egzoz tipi) aspiratör ya da iç dolaşımda filtre edici olarak tasarlanmıştır.

Aspiratör, cam seramik ocaklardan en az 650 mm, gazlı ocaklardan en az 750 mm yukarıya monte edilmelidir. Bağlantı borularında iki veya daha fazla parça kullanılması halinde üst parçanın alttaki parçanın dışında kalması gerekir. Tahliye borusunu, içinde sıcak hava dolaşan ya da elektrik dışında enerji kullanan cihazlardan gelen dumanı atmak için kullanılan herhangi bir boruya bağlamayın. Havayı dışarı atan bir aspiratör, ocak ya da elektrikten farklı bir enerji ile çalışan ve odadaki havayı kullanan başka bir ürün aynı anda çalışıyorsa odadaki havaya dikkat edin; çünkü ocağın yanması için gerekli olan hava, havanın emilmesi sırasında davlumbaz tarafından odadan dışarı atılır. Bu gibi durumlarda oluşan negatif basıncın 4 Pa (4x10–5 Bar) değerlerini geçmemesi gerekir. Güvenli bir çalışma için odada uygun havalandırma sağlayın. Aspiratörler için ülkenizde yürürlükte olan yasalara uyun.

ELEKTRİK BAĞLANTISI

Cihaz sınıf II ankastredir, dolayısıyla toprak terminaline herhangi bir kablo bağlantısı gerekli değildir. Elektrik şebekesine bağlantı şu şekilde yapılmalıdır:

KAHVERENGİ: L elektrik yükü

MAVİ: N Nötr

Bağlantı temin edilmemişse, plakasında belirtilen kablo üzerinde normalize edilen bir fiş kullanın. Davlumbazda elektrik fişi bulunuyorsa, davlumbaz monte edildikten sonra da her zaman ulaşılabilir olduğunu kontrol edin. Elektrik şebekesine doğrudan bağlantı halinde cihaz ile şebeke arasına, kontaklar arasındaki minimum açıklığı 3 mm olan, boyutları yüke ve yürürlükteki yasalara uygun bir omnipolar anahtar yerleştirmek şarttır.

DİKKAT: Lambalar yanmıyorsa sıkıca takılı olduğunu kontrol edin.

DAVLUMBAZIN DUVARA MONTAJI

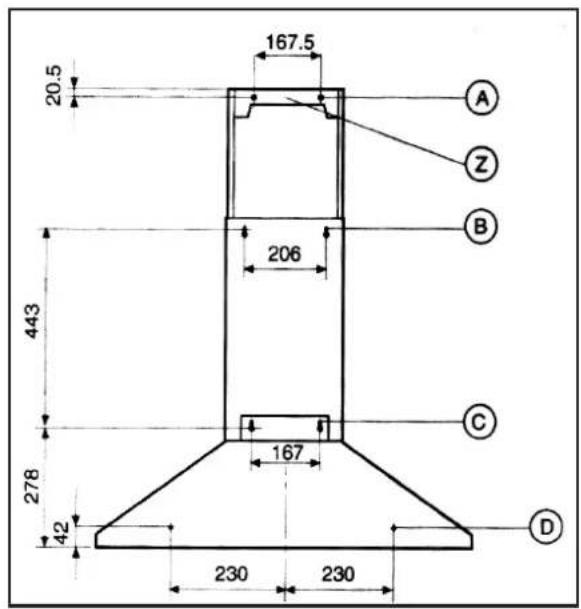

Şekil 3'te gösterildiği şekilde duvara A-B-C-D deliklerini açınız.

Delikleri kullanarak davlumbazı duvara asın, bu duvar tipine uygun (örneğin beton, alçıpan vb.) tornavida ve tespit çivisi ile uzar fiş kullanın.

Dübel ve vidaların asılacak duvara uygun olup olmadığından emin olun. Flans bağlantısını (Y) davlumbaza kilitleyin (Şekil 3). (Z) bileziğini (A) deliklerini kullanarak duvara sabitleyin (Şekil 4). Davlumbazı (C) deliklerinden yararlanarak duvara asın ve (D) deliklerini kullanarak davlumbazınızı duvara sabitleyin (Şekil 3).

ASPİRASYONLA (EGZOZ) KULLANIM

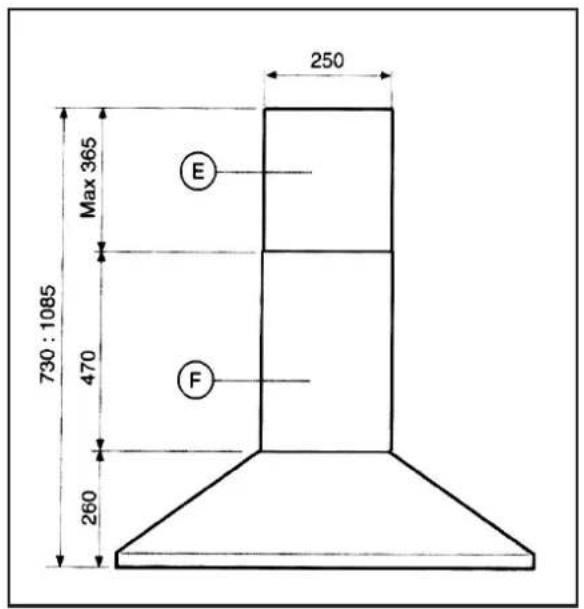

(Y) Flansını çıkışa bir bağlantı borusu ile bağlayın. (Filtre versiyonunda bunu kullanmayın.) Üstteki (E) bacasını alttaki (F) ile bağlayın. Her iki dekoratif bacayı davlumbaza dik olarak yerleştirin ve alttaki (F) bacasını (B) deliğinden duvara sabitleyin (Şekil 3). Üstteki (E) bacasını (G) deliklerinden, daha önce (A) deliklerinden duvara sabitlenmiş olan (Z) bileziğine monte edin.

KARBON FİLTRELİ KULLANIM

Öncelikle davlumbazı yukarıdaki adımları uygulayarak duvara monte ediniz. Bu değişikliği yapmak için (egzoz sistemi kullanıldıktan sonra da değişiklik yapılabilir), teknik servislerden karbon filtre seti alabilirsiniz. Odada açığa çıkacak olan havayı temizlemek için aktif karbon filtre şarttır. Filtreler yıkanmayan tiptedir ve en az dört ayda bir değiştirilmeleri gerekir. Aktif kömür yoğuşması, davlumbazın kısa ya da uzun süreli kullanımına, pişirme şekline ve yağ filtresinin düzenli temizlenmesine bağlıdır. Filtre davlumbazın içindeki hava emme grubuna, grup merkezine iterek ve kilitlenme sesi duyulana kadar 90 derece döndürerek uygulanmalıdır. Hava (E) konektöründeki deliklerden geçerek ortama geri verilecektir. Davlumbaz artık filtre fonksiyonu için hazırdır.

KULLANIM VE BAKIM

Herhangi bir yiyeceği pişirmeden önce cihazın açılması önerilir.

Kirli havanın tamamen atılması için, yiyeceği pişirdikten sonra cihazın 15 dakika daha açık bırakılması önerilir.

Mutfak davlumbazının iyi çalışması, bakım

frekansına ve özellikle yağ tutucu filtrelerin ve aktif karbon filtrelerinin bakımına bağlıdır. Yağ tutucu filtrelerin görevi havada asılı yağlı parçacıkları emmektir, dolayısıyla davlumbazın kullanımına bağlı olarak tıkanacaktır. İzgaranın üstünde bulunan akrilik filtre, izgaradan görülebilen yazılar renk değiştirdiği ve mürekkep yayıldığı zaman değiştirilmelidir. Yeni filtre, davlumbazın dışında izgaradan bakınca yazı görülecek şekilde yerleştirilmelidir.

Akrilik filtrenin üzerinde hiçbir yazı olmaması halinde ya da metal ya da alüminyum plaka filtre olması halinde, yangın riskini önlemek için en geç 2 ay sonra, aşağıdaki prosedüre uygun şekilde yıkanması gerekir:

- Filtreleri davlumbazdan çıkarın ve su ve nötr sıvı deterjan karışımı ile yıkayın.

- Sıcak su ile iyice durulayın ve kurumaya bırakın.

Metal ya da alüminyum plakalı filtreler aynı zamanda bulaşık makinesinde yıkanabilir. Birkaç kez yıkandıktan sonra alüminyum plakalı filtrelerin rengi değişebilir. Bu durumda herhangi bir hak talebi ya da ürünü değiştirme talebi kabul edilmeyecektir.

Yıkama ve bakım talimatlarına uyulmaması halinde yağ tutucu filtreler tutuşabilir. Aktif karbon filtreler, havayı temizleyerek tekrar ortama göndermek içindir. Filtreler yıkanamaz ya da tekrar kullanılır hale getirilemez, dolayısıyla en az dört ayda bir değiştirilmeleri gerekir. Aktif karbonun doymuş hale gelmesi cihazın kullanımına, mutfak tipine ve yağ tutucu filtrenin hangi sıklıkta temizlendiğine bağlıdır.

Vantilatör ve diğer yüzeylerdeki birikintileri, denatüre alkolle ıslatılmış bir bezle ya da aşındırıcı olmayan nötr likit deterjanla sık sık temizleyin.

Cihazda kumanda (şekil 5) sembollerin açıklamaları aşağıda verilmiştir:

A= AÇIK KAPALI

- Aspiratör çalışırken filtreleri kontrol etmeyin.

- Cihaz uzun süre kullanıldığında lambalara dokunmayın.

- Alevli hiçbir yiyecek aspiratör altında

pişirilmemelidir.

- Çıplak alev kullanımı filtreler için tehlikelidir ve yangına neden olabilir.

- Yemeklik yağın alev almasını önlemek için, ızgara yapılan yiyeceğin başında durun.

- Herhangi bir bakım işlemini

gerçekleştirmeden önce davlumbazı elektrik şebekesinden ayırın.

Ürün montajının mutlaka yetkili servisler tarafından yapılması gerekmektedir.

Üretici kullanım hataları ve hatalı montajdan meydana gelen kaza ve arızalarda sorumluluk kabul etmez.
